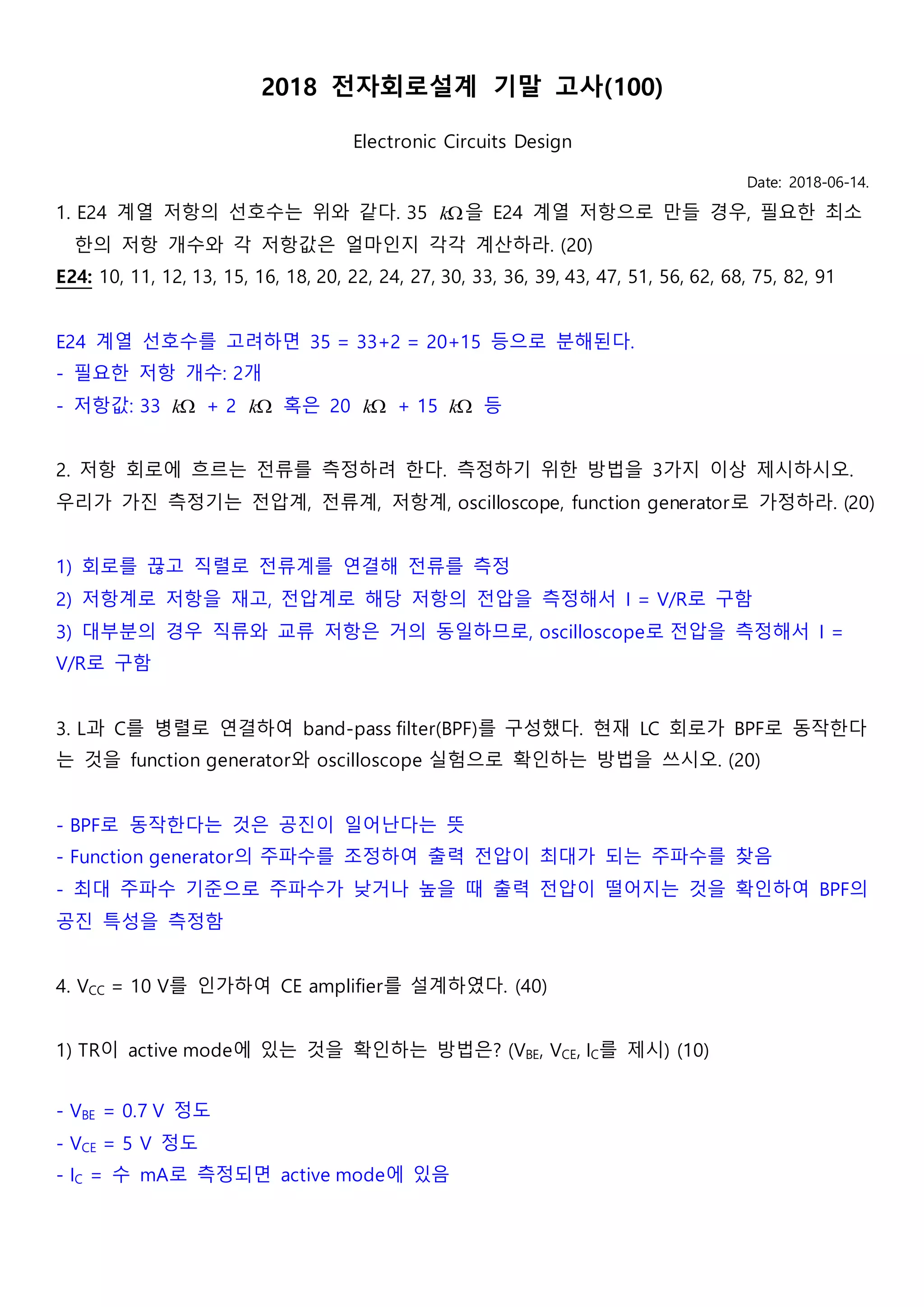

2018 전자회로설계 기말 고사(100)
Electronic Circuits Design
Date: 2018-06-14.
1. E24 계열 저항의 선호수는 위와 같다. 35 k 을 E24 계열 저항으로 만들 경우, 필요한 최소
한의 저항 개수와 각 저항값은 얼마인지 각각 계산하라. (20)
E24: 10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91
E24 계열 선호수를 고려하면 35 = 33+2 = 20+15 등으로 분해된다.
- 필요한 저항 개수: 2개
- 저항값: 33 k + 2 k 혹은 20 k + 15 k 등
2. 저항 회로에 흐르는 전류를 측정하려 한다. 측정하기 위한 방법을 3가지 이상 제시하시오.
우리가 가진 측정기는 전압계, 전류계, 저항계, oscilloscope, function generator로 가정하라. (20)
1) 회로를 끊고 직렬로 전류계를 연결해 전류를 측정
2) 저항계로 저항을 재고, 전압계로 해당 저항의 전압을 측정해서 I = V/R로 구함
3) 대부분의 경우 직류와 교류 저항은 거의 동일하므로, oscilloscope로 전압을 측정해서 I =
V/R로 구함
3. L과 C를 병렬로 연결하여 band-pass filter(BPF)를 구성했다. 현재 LC 회로가 BPF로 동작한다
는 것을 function generator와 oscilloscope 실험으로 확인하는 방법을 쓰시오. (20)
- BPF로 동작한다는 것은 공진이 일어난다는 뜻
- Function generator의 주파수를 조정하여 출력 전압이 최대가 되는 주파수를 찾음
- 최대 주파수 기준으로 주파수가 낮거나 높을 때 출력 전압이 떨어지는 것을 확인하여 BPF의
공진 특성을 측정함
4. VCC = 10 V를 인가하여 CE amplifier를 설계하였다. (40)
1) TR이 active mode에 있는 것을 확인하는 방법은? (VBE, VCE, IC를 제시) (10)
- VBE = 0.7 V 정도
- VCE = 5 V 정도
- IC = 수 mA로 측정되면 active mode에 있음

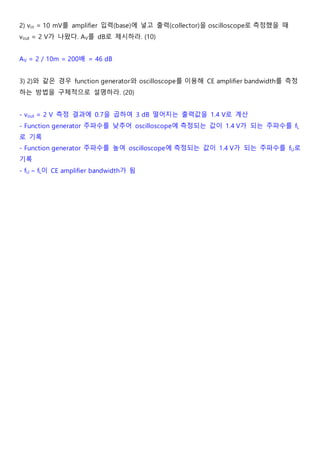

2) vin = 10 mV를 amplifier 입력(base)에 넣고 출력(collector)을 oscilloscope로 측정했을 때
vout = 2 V가 나왔다. AV를 dB로 제시하라. (10)
AV = 2 / 10m = 200배 = 46 dB
3) 2)와 같은 경우 function generator와 oscilloscope를 이용해 CE amplifier bandwidth를 측정
하는 방법을 구체적으로 설명하라. (20)
- vout = 2 V 측정 결과에 0.7을 곱하여 3 dB 떨어지는 출력값을 1.4 V로 계산
- Function generator 주파수를 낮추어 oscilloscope에 측정되는 값이 1.4 V가 되는 주파수를 fL
로 기록
- Function generator 주파수를 높여 oscilloscope에 측정되는 값이 1.4 V가 되는 주파수를 fU로
기록
- fU – fL이 CE amplifier bandwidth가 됨
