Speaker를 구동하기 위한 저주파 오디오 증폭기(Audio Amplifier) 설계를 통해 Op-Amp와 전력증폭기(Power Amplifier) 회로의 기본적인 특성을 익히고 이해하여 기초적인 저주파 증폭기(Low Frequency Amplifier)를 설계 및 제작할 수 있다.

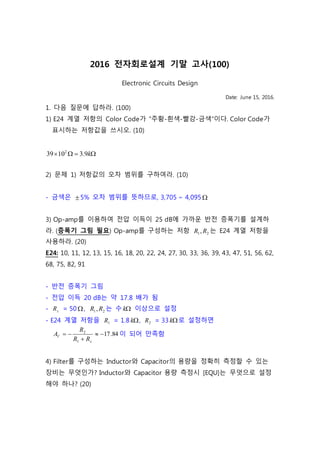

1. 2016 전자회로설계 기말 고사(100)
Electronic Circuits Design
Date: June 15, 2016.
1. 다음 질문에 답하라. (100)
1) E24 계열 저항의 Color Code가 “주황-흰색-빨강-금색”이다. Color Code가
표시하는 저항값을 쓰시오. (10)
k9.31039 2
2) 문제 1) 저항값의 오차 범위를 구하여라. (10)
- 금색은 5% 오차 범위를 뜻하므로, 3,705 ~ 4,095
3) Op-amp를 이용하여 전압 이득이 25 dB에 가까운 반전 증폭기를 설계하
라. (증폭기 그림 필요) Op-amp를 구성하는 저항 21,RR 는 E24 계열 저항을
사용하라. (20)
E24: 10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62,
68, 75, 82, 91
- 반전 증폭기 그림
- 전압 이득 20 dB는 약 17.8 배가 됨
- sR = 50 , 21,RR 는 수 k 이상으로 설정
- E24 계열 저항을 1R = 1.8 k , 2R = 33 k 로 설정하면
84.17
1
2
s
V
RR
R
A 이 되어 만족함
4) Filter를 구성하는 Inductor와 Capacitor의 용량을 정확히 측정할 수 있는
장비는 무엇인가? Inductor와 Capacitor 용량 측정시 [EQU]는 무엇으로 설정
해야 하나? (20)
2. - LCR Meter
- 손실 특성으로 인해 주로 Inductor는 직렬(Series)로, Capacitor는 병렬
(Parallel)로 설정
5) RF Amplifier의 주파수 응답 특성이 다음과 같다. 이 Amplifier의 대역폭
(Bandwidth)는 얼마인가? (10)
주파수 5 kHz 10 kHz 100 kHz 700 kHz 1.4 MHz
|Av| [dB] 27 28 30 27 24
- 대역폭은 중심 주파수 기준 3dB가 떨어지는 주파수 기준이므로 대역폭 =
700 – 5 kHz = 695 kHz
6) 문제 5)의 10 kHz 측정에서 입력 대비 출력의 시간차( t )는 69.4 s 였다.
이때 전압 증폭도의 위상은 얼마인가? (20)
tft
360 = 249.84도
7) CE Amplifier인 경우 중심 주파수에 해당하는 100 kHz의 전압 증폭도 위
상은 얼마인가? 이유도 함께 설명하라. (10)
- CE Amplfier는 반전 증폭기이므로 입력 Base와 출력 Collector의 위상 차이
가 180도 나므로 100 kHz의 전압 증폭도 위상은 180도 근방이 되어야 한다.
