TestEC2018-1(answer)

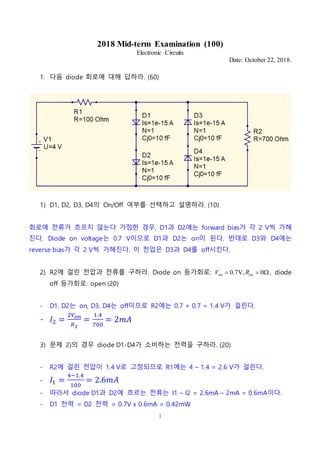

1. 1
2018 Mid-term Examination (100)
Electronic Circuits
Date: October 22, 2018.
1. 다음 diode 회로에 대해 답하라. (60)
1) D1, D2, D3, D4의 On/Off 여부를 선택하고 설명하라. (10)
회로에 전류가 흐르지 않는다 가정한 경우, D1과 D2에는 forward bias가 각 2 V씩 가해
진다. Diode on voltage는 0.7 V이므로 D1과 D2는 on이 된다. 반대로 D3와 D4에는
reverse bias가 각 2 V씩 가해진다. 이 전압은 D3과 D4를 off시킨다.
2) R2에 걸린 전압과 전류를 구하라. Diode on 등가회로:  0,V7.0 onon RV , diode
off 등가회로: open (20)
- D1, D2는 on, D3, D4는 off이므로 R2에는 0.7 + 0.7 = 1.4 V가 걸린다.
- 𝐼2 =
2𝑉 𝑜𝑛
𝑅2
=
1.4
700
= 2𝑚𝐴
3) 문제 2)의 경우 diode D1-D4가 소비하는 전력을 구하라. (20)
- R2에 걸린 전압이 1.4 V로 고정되므로 R1에는 4 – 1.4 = 2.6 V가 걸린다.
- 𝐼1 =
4−1.4
100
= 2.6𝑚𝐴
- 따라서 diode D1과 D2에 흐르는 전류는 I1 – I2 = 2.6mA – 2mA = 0.6mA이다.
- D1 전력 = D2 전력 = 0.7V x 0.6mA = 0.42mW

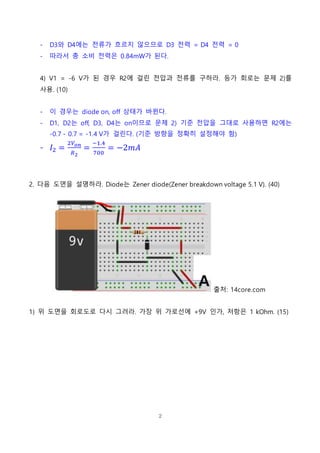

2. 2
- D3와 D4에는 전류가 흐르지 않으므로 D3 전력 = D4 전력 = 0
- 따라서 총 소비 전력은 0.84mW가 된다.
4) V1 = -6 V가 된 경우 R2에 걸린 전압과 전류를 구하라. 등가 회로는 문제 2)를
사용. (10)
- 이 경우는 diode on, off 상태가 바뀐다.
- D1, D2는 off, D3, D4는 on이므로 문제 2) 기준 전압을 그대로 사용하면 R2에는
-0.7 - 0.7 = -1.4 V가 걸린다. (기준 방향을 정확히 설정해야 함)
- 𝐼2 =
2𝑉 𝑜𝑛
𝑅2
=
−1.4
700
= −2𝑚𝐴
2. 다음 도면을 설명하라. Diode는 Zener diode(Zener breakdown voltage 5.1 V). (40)
출처: 14core.com
1) 위 도면을 회로도로 다시 그려라. 가장 위 가로선에 +9V 인가, 저항은 1 kOhm. (15)

3. 3

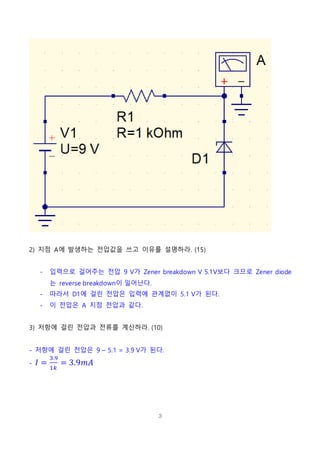

2) 지점 A에 발생하는 전압값을 쓰고 이유를 설명하라. (15)
- 입력으로 걸어주는 전압 9 V가 Zener breakdown V 5.1V보다 크므로 Zener diode
는 reverse breakdown이 일어난다.
- 따라서 D1에 걸린 전압은 입력에 관계없이 5.1 V가 된다.
- 이 전압은 A 지점 전압과 같다.
3) 저항에 걸린 전압과 전류를 계산하라. (10)
- 저항에 걸린 전압은 9 – 5.1 = 3.9 V가 된다.
- 𝐼 =
3.9
1𝑘
= 3.9𝑚𝐴
