Sus motor
- 10.

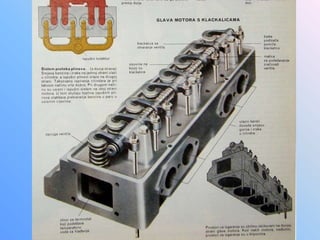

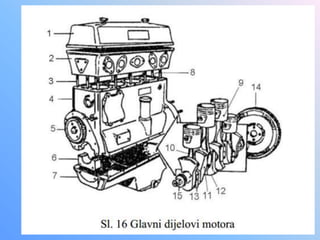

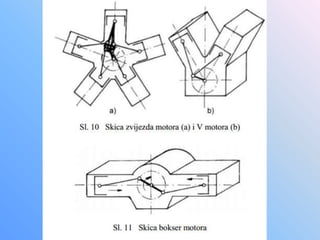

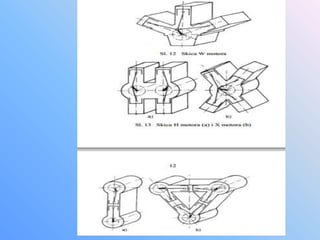

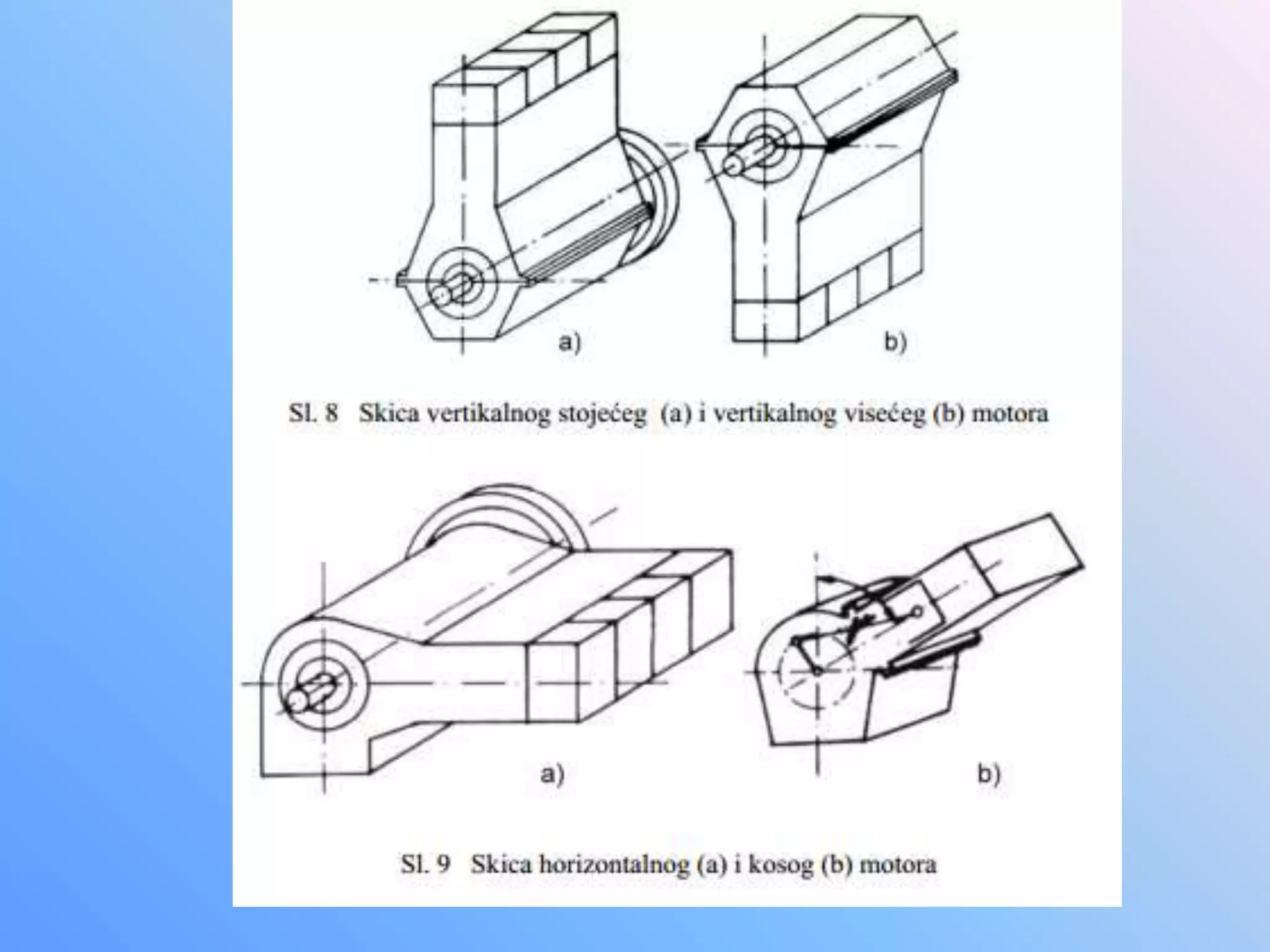

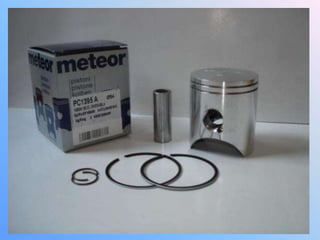

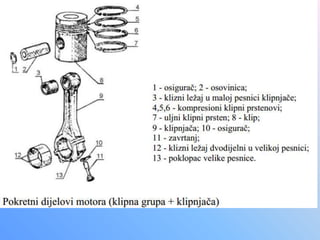

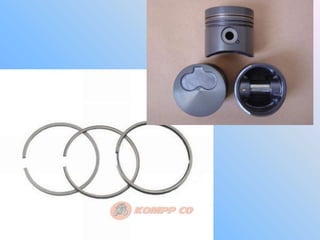

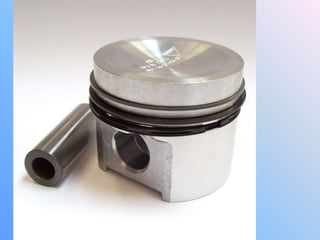

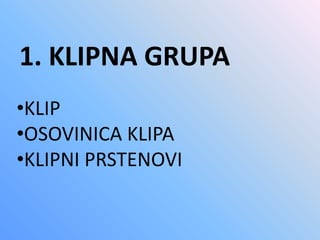

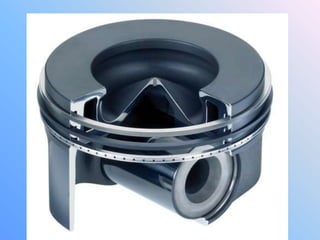

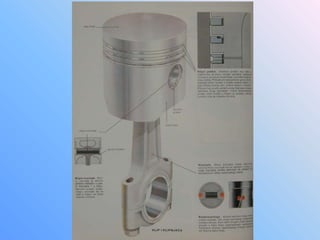

- 11. 1. KLIPNA GRUPA •KLIP •OSOVINICAKLIPA •KLIPNI PRSTENOVI

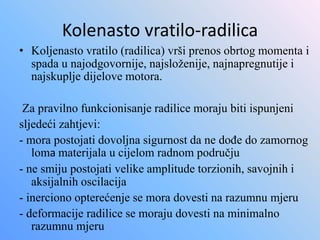

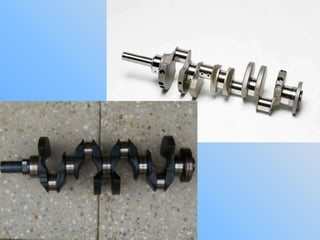

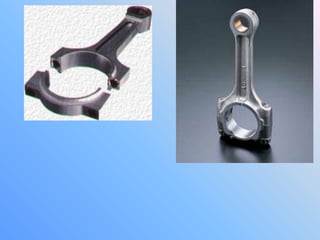

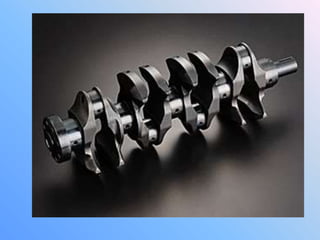

- 21. Kolenasto vratilo-radilica • Koljenastovratilo (radilica) vrši prenos obrtog momenta i spada u najodgovornije, najsloženije, najnapregnutije i najskuplje dijelove motora. Za pravilno funkcionisanje radilice moraju biti ispunjeni sljedeći zahtjevi: - mora postojati dovoljna sigurnost da ne dođe do zamornog loma materijala u cijelom radnom području - ne smiju postojati velike amplitude torzionih, savojnih i aksijalnih oscilacija - inerciono opterećenje se mora dovesti na razumnu mjeru - deformacije radilice se moraju dovesti na minimalno razumnu mjeru

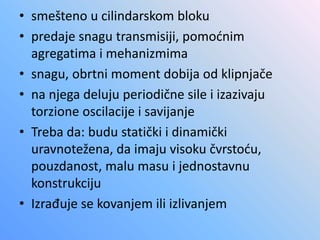

- 22. • smešteno ucilindarskom bloku • predaje snagu transmisiji, pomoćnim agregatima i mehanizmima • snagu, obrtni moment dobija od klipnjače • na njega deluju periodične sile i izazivaju torzione oscilacije i savijanje • Treba da: budu statički i dinamički uravnotežena, da imaju visoku čvrstoću, pouzdanost, malu masu i jednostavnu konstrukciju • Izrađuje se kovanjem ili izlivanjem
- 23. • Specijalni čelikoplemenjen hromom, silicijumom i manganom • završna obrada brušenje, cementacija, kaljenje

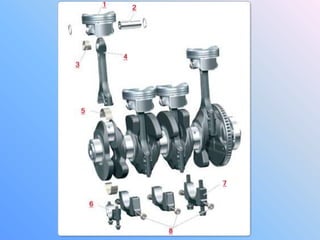

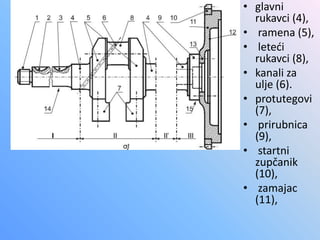

- 26. • glavni rukavci (4), •ramena (5), • leteći rukavci (8), • kanali za ulje (6). • protutegovi (7), • prirubnica (9), • startni zupčanik (10), • zamajac (11),

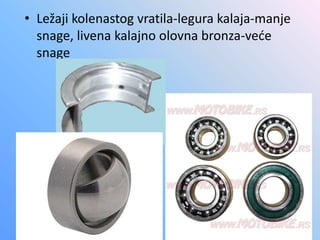

- 27. • Ležaji kolenastogvratila-legura kalaja-manje snage, livena kalajno olovna bronza-veće snage
- 28. • Rukavci: glavnina kojima se oslanja na ležištima(2,3,5,7) Leteći na kojima se oslanja klipnjača, imaju kružne putanje • Protivtegovi uravnotežuju • Kroz njega prolaze kanali za ulje pod pritiskom koje podmazuje lažaje

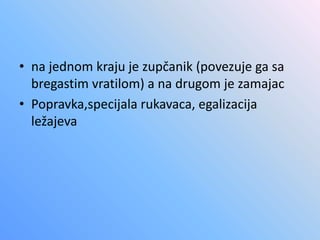

- 29. • na jednomkraju je zupčanik (povezuje ga sa bregastim vratilom) a na drugom je zamajac • Popravka,specijala rukavaca, egalizacija ležajeva

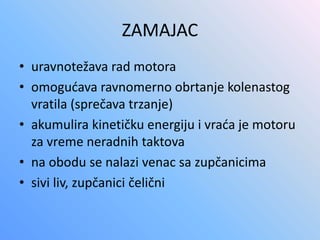

- 30. ZAMAJAC • uravnotežava radmotora • omogućava ravnomerno obrtanje kolenastog vratila (sprečava trzanje) • akumulira kinetičku energiju i vraća je motoru za vreme neradnih taktova • na obodu se nalazi venac sa zupčanicima • sivi liv, zupčanici čelični

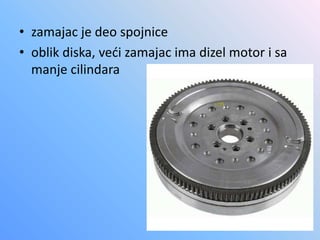

- 31. • zamajac jedeo spojnice • oblik diska, veći zamajac ima dizel motor i sa manje cilindara

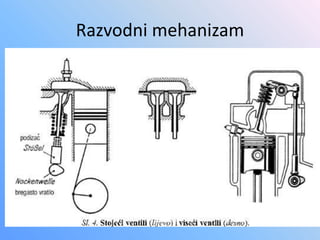

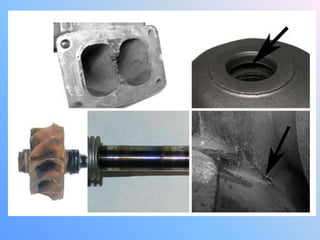

- 38.

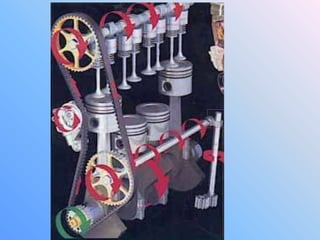

- 39. • razvođenje radnesmeše i izduvnih gasova • izmena materije po određenom rasporedu i u određenom trenutku • pomoću ventila ili klipa • Neophodan za pravilan rad motora Sastoji se iz: - Bregastog vratila - ventilskog sklopa - podizača, šipke podizača i klackalica

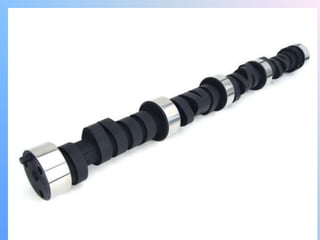

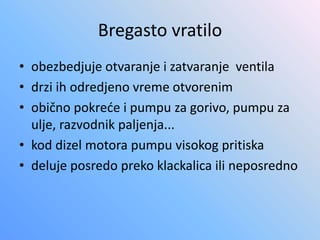

- 40. Bregasto vratilo • obezbedjujeotvaranje i zatvaranje ventila • drzi ih odredjeno vreme otvorenim • obično pokreće i pumpu za gorivo, pumpu za ulje, razvodnik paljenja... • kod dizel motora pumpu visokog pritiska • deluje posredo preko klackalica ili neposredno

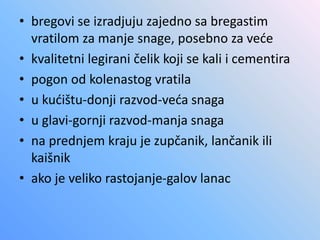

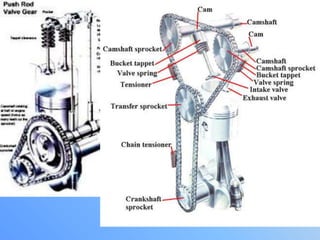

- 45. • bregovi seizradjuju zajedno sa bregastim vratilom za manje snage, posebno za veće • kvalitetni legirani čelik koji se kali i cementira • pogon od kolenastog vratila • u kućištu-donji razvod-veća snaga • u glavi-gornji razvod-manja snaga • na prednjem kraju je zupčanik, lančanik ili kaišnik • ako je veliko rastojanje-galov lanac

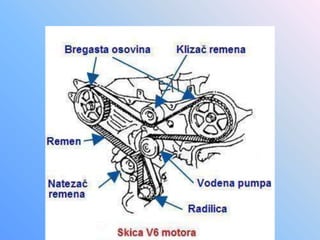

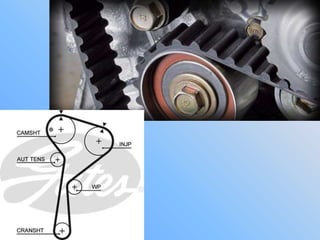

- 48. • Zupčasti kaiš-bešuman rad

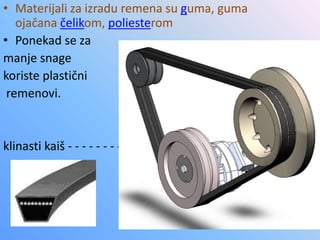

- 49. • Materijali zaizradu remena su guma, guma ojačana čelikom, poliesterom • Ponekad se za manje snage koriste plastični remenovi. klinasti kaiš - - - - - - - -

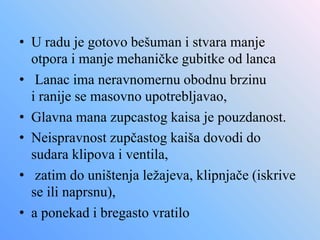

- 50. • U raduje gotovo bešuman i stvara manje otpora i manje mehaničke gubitke od lanca • Lanac ima neravnomernu obodnu brzinu i ranije se masovno upotrebljavao, • Glavna mana zupcastog kaisa je pouzdanost. • Neispravnost zupčastog kaiša dovodi do sudara klipova i ventila, • zatim do uništenja ležajeva, klipnjače (iskrive se ili naprsnu), • a ponekad i bregasto vratilo

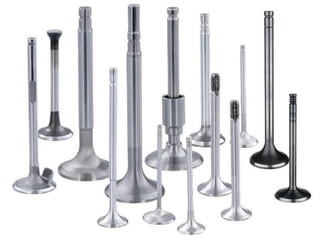

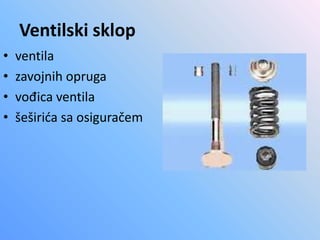

- 52. Ventilski sklop • ventila •zavojnih opruga • vođica ventila • šeširića sa osiguračem

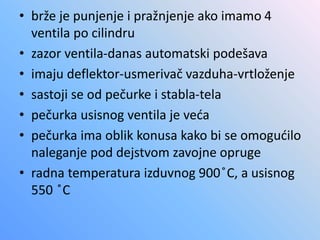

- 53. • brže jepunjenje i pražnjenje ako imamo 4 ventila po cilindru • zazor ventila-danas automatski podešava • imaju deflektor-usmerivač vazduha-vrtloženje • sastoji se od pečurke i stabla-tela • pečurka usisnog ventila je veća • pečurka ima oblik konusa kako bi se omogućilo naleganje pod dejstvom zavojne opruge • radna temperatura izduvnog 900 ̊C, a usisnog 550 ̊C

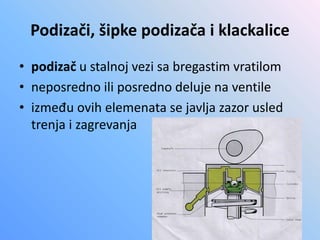

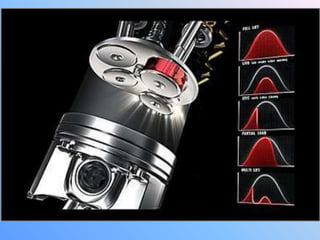

- 57. Podizači, šipke podizačai klackalice • podizač u stalnoj vezi sa bregastim vratilom • neposredno ili posredno deluje na ventile • između ovih elemenata se javlja zazor usled trenja i zagrevanja
