Dokumen ini menjelaskan tentang subnetting IP address, yang meliputi pengertian, perhitungan, dan pembagian kelas IP (A, B, dan C) dalam IPv4 serta konsep dan format dari IPv6. Subnetting bertujuan untuk merancang dan mengelola pengalamatan yang efisien dalam jaringan. Selain itu, dokumen juga memberikan contoh perhitungan subnetting untuk masing-masing kelas IP.

2. Subnetting Ip Address
• Subnetting adalah Merancang, menerapkan, dan mengelola rencana
pengalamatan IP yang memastikan bahwa jaringan dapat beroperasi.
• IP address (Internet Protocol Address) adalah nomor biner atau identitas
numerik yang dipakai di setiap komputer agar komputer tersebut dapat
saling berhubungan.
• Ip addres dibagi menjadi 2 versi, yaitu versi 4 (IPv4) dan versi 6 (IPv6).
• Perhitungan Subnetting meliputi Network, Subnetmask, Range dan
Broadcast.

3. IPv4
IPv4 memiliki panjang totalnya adalah 32-bit dan host komputer
4.294.967.296 host. IPv4 terdiri dari 4 blok angka desimal dimana angka
tersebut tidak boleh melebihi nilai 255. Memiliki beberapa Class yaitu Class
A,B,C,D dan E. Secara umum Class yang dipakai hanya class A,B dan C.
Network Identifier/NetID atau Network Address (alamat jaringan) yang
digunakan khusus untuk mengidentifikasikan alamat jaringan di mana
host berada.
Host Identifier/HostID atau Host address (alamat host) yang digunakan
khusus untuk mengidentifikasikan alamat host (dapat berupa workstation,
server atau sistem lainnya yang berbasis teknologi TCP/IP) di dalam
jaringan.

4. Subnetting IPv4
Subnetting Class A
Class A memiliki 8 bit Network Id dan 24 Host Id (11111111.00000000.
00000000.00000000), 8 bit = 1 Byte dan CIDR /8 sampai /15

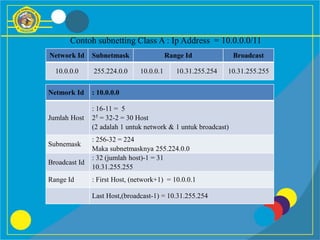

5. Contoh subnetting Class A : Ip Address = 10.0.0.0/11
Network Id Subnetmask Range Id Broadcast
10.0.0.0 255.224.0.0 10.0.0.1 10.31.255.254 10.31.255.255
Netmork Id : 10.0.0.0
Jumlah Host
: 16-11 = 5
25 = 32-2 = 30 Host
(2 adalah 1 untuk network & 1 untuk broadcast)
Subnemask
: 256-32 = 224
Maka subnetmasknya 255.224.0.0
Broadcast Id
: 32 (jumlah host)-1 = 31
10.31.255.255
Range Id : First Host, (network+1) = 10.0.0.1
Last Host,(broadcast-1) = 10.31.255.254

6. Subnetting Class B
Class B memiliki 16 bit Network Id dan 16 Host Id (11111111.11111111.
00000000.00000000), 16 bit = 2 Byte dan CIDR /16 sampai /23.

7. Contoh subnetting Class B : Ip Address = 172.16.0.0/18
Network Id Subnetmask Range Id Broadcast
172.16.0.0 255.255.192.0 172.16.0.1 10.0.0.254 10.31.255.255
Netmork Id : 172.16.0.0
Jumlah Host
: 24-18 = 6
26 = 64 – 2 = 62 Host
(2 adalah 1 untuk network & 1 untuk broadcast)
Subnetmask
: 256-64 = 192
Maka subnetmasknya 255.255.192.0
Broadcast Id
: 64 (jumlah host) -1 = 63
= 172.16.63.255
Range Id : First Host (network+1) = 172.16.0.1
Last Host (broadcast-1) = 172.16.63.254

8. Subnetting Class C
Class C memiliki 24 bit Network Id dan 8 Host Id (11111111.11111111.
11111111.00000000), 32 bit = 3 Byte dan CIDR /24 sampai /31.

9. Contoh subnetting Class C: Ip Address = 192.168.10.0/27
Network Id Subnetmask Range Id Broadcast
192.168.10.0 255.255.255.0 192.168.10.1 192.168.10.30 192.168.10.31
Network Id : 192.168.10.0
Jumlah Host
: 32-27 = 5
25 = 32– 2 = 30 Host
(2 adalah 1 untuk network & 1 untuk broadcast)
Subnetmask
: 256-32 = 224
Maka subnetmasknya 255.255.255.224
Broadcast Id
: 32(jumlah host)-1= 31
Maka Broadcastnya 192.168.10.31
Range Id : First Host, (network+1) = 172.16.0.1
Last Host, (broadcast-1) = 172.16.63.30

10. IPv6
IPv6 dituliskan dengan bilangan hexadecimal yaitu 0-F. Pada IPv6 ini
terdapat delapan blok dimana tiap blok tersebut terdapat empat digit bilangan
hexadecimal dan untuk memisahkan tiap bloknya pada IPv6 digunakan titik
dua. IPv6 sepanjang 128 bit, tapi subnet terkecil cuma sampai /64. Artinya dari
bit ke 65 sampai bit ke 128 jadi alamat host, tidak ada subnetting /72 atau /96.
Jadi IPv6 itu /64 everywhere. IPv6 juga setiap bloknya dibagi menjadi
beberapa bagian.
Contoh. 2403:2700:38500:FFFF:0000:0000:0000:0000/64.

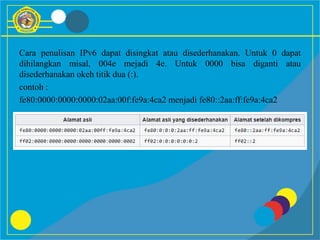

11. Cara penulisan IPv6 dapat disingkat atau disederhanakan. Untuk 0 dapat
dihilangkan misal, 004e mejadi 4e. Untuk 0000 bisa diganti atau
disederhanakan okeh titik dua (:).
contoh :
fe80:0000:0000:0000:02aa:00f:fe9a:4ca2 menjadi fe80::2aa:ff:fe9a:4ca2

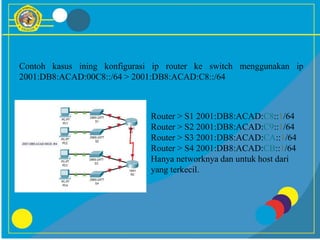

12. Contoh kasus ining konfigurasi ip router ke switch menggunakan ip
2001:DB8:ACAD:00C8::/64 > 2001:DB8:ACAD:C8::/64
Router > S1 2001:DB8:ACAD:C8::1/64
Router > S2 2001:DB8:ACAD:C9::1/64
Router > S3 2001:DB8:ACAD:CA::1/64
Router > S4 2001:DB8:ACAD:CB::1/64
Hanya networknya dan untuk host dari
yang terkecil.
