Dokumen ini membahas tentang alamat IP dalam jaringan komputer, termasuk kelas IP (A, B, C) dan cara menentukan network identity (net-id) dengan menggunakan subnet mask. Setiap kelas memiliki struktur yang berbeda untuk network dan host, serta nilai maksimal yang dapat digunakan. Proses identifikasi jaringan dijelaskan melalui operasi AND pada bilangan biner dari alamat IP dan subnet mask.
Ip address
- 1. IP address Matakuliah Jaringankomputer P. Hendradi, S.Kom, M.Kom
- 2. Alamat Rumah No. Rumah : Desa/Kelurahan RT/RW : Kota/Kabupaten Provinsi
- 3. IP Address • agar mudah dicari • Semakin detail semakin mudah ditemukan • Terbagi dalam kelas • IPv4 (versi 4) : 11. 2 1. 3 1. 4

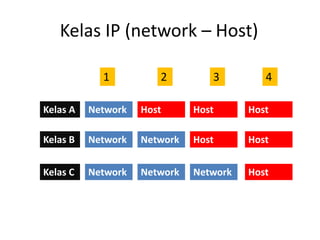

- 4. Kelas IP (network– Host) 1 2 3 4 Kelas A Network Host Host Host Kelas B Network Network Host Host Kelas C Network Network Network Host
- 5. Anatomi IP Address •Tiap Ruang = 8 bit biner • Nilai Maksimal = 1111 11112 = 25510 • Penulisan : 255.255.255.255
- 6. Kelas IP (nilai) 1 2 3 4 Kelas A Network Host Host Host Kelas B Network Network Host Host Kelas C Network Network Network Host
- 7. Kelas IP (nilai) Hafalan ? Ternyata warna hijau !!! Lihat Kelas A 1 - 126 00000001- 01111110 00000001- 01111110 Kelas B 128 - 191 10000000- 10111111 10000000- 10111111 Kelas C 192 - 223 11000000- 11011111 11000000- 11011111

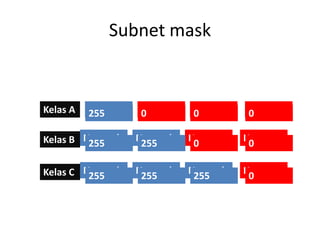

- 8. Subnet mask Kelas A Network 255 Host 0 Host 0 Host 0 Kelas B Network 255 Network 255 Host 0 Host 0 Kelas C Network 255 Network 255 Network 255 Host 0

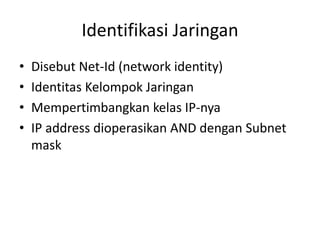

- 9. Identifikasi Jaringan • Disebut Net-Id (network identity) • Identitas Kelompok Jaringan • Mempertimbangkan kelas IP-nya • IP address dioperasikan AND dengan Subnet mask

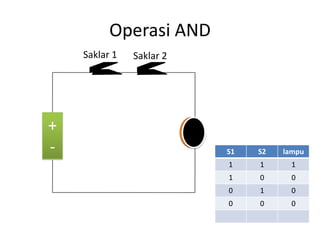

- 10. Operasi AND Saklar 1 Saklar 2 + - S1 S2 lampu 1 1 1 1 0 0 0 1 0 0 0 0

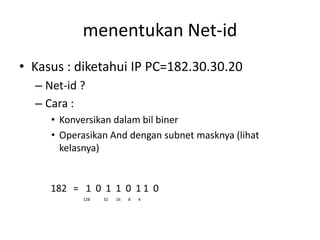

- 11. menentukan Net-id • Kasus: diketahui IP PC=182.30.30.20 – Net-id ? – Cara : • Konversikan dalam bil biner • Operasikan And dengan subnet masknya (lihat kelasnya) 182 = 1 0 1 1 0 1 1 0 128 32 16 8 4
- 12. menentukan Net-id • 182kelas ? B • Subnet mask (default) ? 255.255.0.0 Maka operasinya : 182.30.30.20 AND 255.255.0.0 10110110 11111111 182.30.0.0 10110110 Sifat identity
