struktur cpu, komponen cpu, siklus instruksi

1. STRUKTUR
CPU

2. Agenda StyleDEFINISI
CPU merupakan komponen terpenting dari sistem komputer. CPU adalah komponen pengolah
data berdasarkan instruksi – instruksi yang diberikan kepadanya. CPU terdiri dari dua bagian ut
ama yaitu unit kendali (control unit) dan unit aritmatika dan logika (ALU). CPU atau Central Proc
essing Unit dapat dikatakan juga otak dari komputer itu sendiri. Sebuah komputer paling canggi
h sekalipun tidak akan berarti tanpa adanya CPU yang terpasang di dalamnya.
CPU

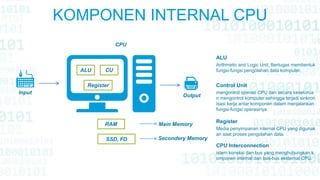

3. KOMPONEN INTERNAL CPU
mengontrol operasi CPU dan secara keselurua
n mengontrol komputer sehingga terjadi sinkron
isasi kerja antar komponen dalam menjalankan
fungsi-fungsi operasinya
Control Unit
Arithmetic and Logic Unit, Bertugas membentuk
fungsi-fungsi pengolahan data komputer.
ALU
Media penyimpanan internal CPU yang digunak
an saat proses pengolahan data.
Register
istem koneksi dan bus yang menghubungkan k
omponen internal dan bus-bus eksternal CPU.
CPU Interconnection
Input
Output
CPU
ALU
Register
CU
RAM
SSD, FD
Main Memory
Secondery Memory

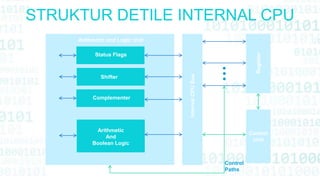

4. STRUKTUR DETILE INTERNAL CPU
Arithmetic and Logic Unit
Status Flags
Shifter
Complementer
Arithmetic
And
Boolean Logic
InternalCPUBus
Register
Control
Unit
Control
Paths

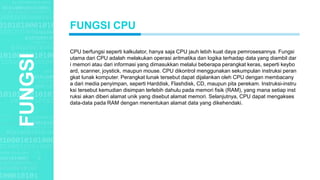

5. Agenda StyleFUNGSI
CPU berfungsi seperti kalkulator, hanya saja CPU jauh lebih kuat daya pemrosesannya. Fungsi
utama dari CPU adalah melakukan operasi aritmatika dan logika terhadap data yang diambil dar
i memori atau dari informasi yang dimasukkan melalui beberapa perangkat keras, seperti keybo
ard, scanner, joystick, maupun mouse. CPU dikontrol menggunakan sekumpulan instruksi peran
gkat lunak komputer. Perangkat lunak tersebut dapat dijalankan oleh CPU dengan membacany
a dari media penyimpan, seperti Harddisk, Flashdisk, CD, maupun pita perekam. Instruksi-instru
ksi tersebut kemudian disimpan terlebih dahulu pada memori fisik (RAM), yang mana setiap inst
ruksi akan diberi alamat unik yang disebut alamat memori. Selanjutnya, CPU dapat mengakses
data-data pada RAM dengan menentukan alamat data yang dikehendaki.
FUNGSI CPU

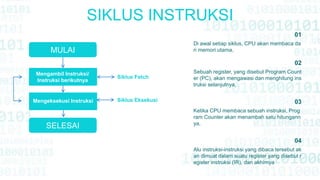

6. SIKLUS INSTRUKSI
Mengambil Instruksi/
Instruksi berikutnya
Mengeksekusi Instruksi
Register
MULAI
SELESAI
Siklus Fetch
Siklus Eksekusi
01
Di awal setiap siklus, CPU akan membaca da
ri memori utama,
02
Sebuah register, yang disebut Program Count
er (PC), akan mengawasi dan menghitung ins
truksi selanjutnya,
03
Ketika CPU membaca sebuah instruksi, Prog
ram Counter akan menambah satu hitungann
ya,
04
Alu instruksi-instruksi yang dibaca tersebut ak
an dimuat dalam suatu register yang disebut r
egister instruksi (IR), dan akhirnya

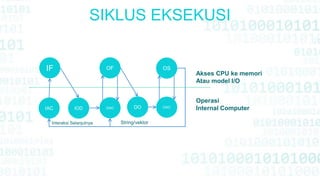

7. SIKLUS EKSEKUSI
Register
IAC IOD OAC DO OAC
IF OF OS
Akses CPU ke memori
Atau model I/O
Operasi
Internal Computer
Interaksi Selanjutnya String/vektor

8. SIKLUS
INSTRUKSI
01
02
03
04
Instruction Addess Calculation (IAC)
yaitu mengkalkulasi atau menentukan alamat
instruksi berikutnya yang akan dieksekusi
Instruction Fetch (IF)
aitu membaca atau pengambil instruksi dari l
okasi memorinya ke CPU.
Instruction Operation Decoding (IOD
)yaitu menganalisa instruksi untuk menentuka
n jenis operasi yang akan dibentuk dan opera
nd yang akan digunakan.
Operand Address Calculation (OAC)
yaitu menentukan alamat operand, hal ini dila
kukan apabila melibatkan referensi operand p
ada memori.

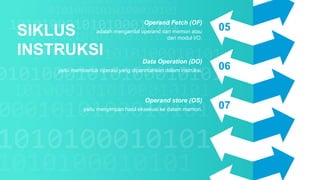

9. 05
06
07
Operand Fetch (OF)
adalah mengambil operand dari memori atau
dari modul I/O.
Data Operation (DO)
yaitu membentuk operasi yang diperintahkan dalam instruksi.
Operand store (OS)
yaitu menyimpan hasil eksekusi ke dalam memori.
SIKLUS
INSTRUKSI
