Ssaw08 0916

SSAW08 後期第2回

Programming
with proce55ing
2008年9月16日

本日授業の内容

• Processingを題材に、プログラムの基本、約束事を確認

• コード構造
• 変数
• データ型
• 演算
• 判定
• 条件分岐
• 論理式
• 反復
• 関数
• クラス
• オブジェクト

Processingの文法の基本

• Processingの文法は、とてもシンプル！

// 320x240のウィンドウを生成

size(320, 240);
background(0);



// 320x240のウィンドウを生成 →コメント

size(320, 240);
background(0);



↓関数(Function)
size(320, 240);
background(0);



↓関数(Function)
size(320, 240); →命令の終端
background(0);



↓関数(Function)
background(0);
↑命令(Statement)



↓関数(Function)
background(0);
→引数(パラメータ)
↑命令(Statement)


/*
ちなみに、複数行にわたる
長いコメントを記入したい場合には、
このように記述します。
*/


// size関数は2つのパラメータをもつ
// 最初の値は表示されるウィンドウの幅を
// 2つめの値は高さをあらわしている
size(200, 200);

// (この場合の)background関数は、1つのパラメータをもつ
// その値はグレースケールでの背景色の濃さ(0 ∼ 255)
// を意味している
background(102);


//プログラムは(基本的には)上から下に向かって実行される

size(200, 200); // size()関数を実行
int x; // 新規に変数xを宣言
x = 102; // 変数xに、値102を代入
background(x); // xの値を引数にbackground()関数を実行


//大文字と小文字は区別されるので注意！
size(200, 200); // OK
Size(200, 200); // NG → Sが大文字

//processingの関数名は全て小文字から始まります
size(400, 200);
background(64);

//2つ以上の単語からなる関数名は、
//最初の文字が小文字、2つめ以降の単語の先頭が大文字になります
noFill();
ellipseMode();


//単語の合間に半角スペースを入れてもかまわない

size(200,200); // OK
size(200, 200); // OK
size(200, 200); // OK
size( 200, 200); // OK

//単語の中にスペースを入れるのは駄目
s ize(200, 200); // NG

簡単な図形を描いてみる

• 簡単な図形を描きながら、Processingのコツをつかむ
• 単純なサンプルから徐々に構造化されたものへと進化します

• キーワード：
• 座標系
• 基本図形
• point(), line(), triangle(), rect(), quad(), ellipse(), bezier()
• 描画属性
• stroke(), ﬁll(), noFill(), noStroke(),
• strokeWeight(), strokeCap(), strokeJoin()
• 描画モード
• smooth(), noSmooth(), ellipseMode(), rectMode()
• 描画順序

Processingの座標系

//size()のパラメータをいろいろ変えてみる
//その法則は?
size(200, 200);
size(640, 480);
size(10, 600);
size(800, 20);

Processingの座標系

• 左上が原点 (0, 0) x
• 横にx軸
y 0 50 100 150 200
• 縦にy軸

50

100

150

200

基本図形の描画

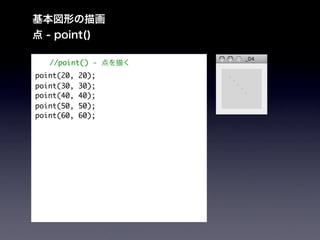

点 - point()

//point() - 点を描く
point(20, 20);
point(30, 30);
point(40, 40);
point(50, 50);
point(60, 60);

線 - line()

// 線を描く
line(40, 10, 40, 90);
line(50, 10, 50, 90);
line(60, 10, 60, 90);

三角形 - triangle()

//三角形
triangle(60, 10, 25, 60, 75, 65);
triangle(65, 60, 10, 25, 60, 75);

四角形1 - quad

//四角形
quad(20, 20, 20, 70, 60, 90, 60, 40);
quad(20, 20, 70, -20, 110, 0, 60, 40);

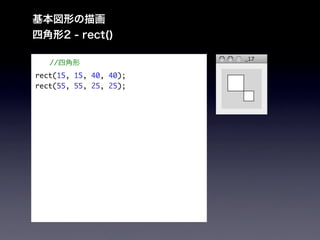

四角形2 - rect()

//四角形
rect(15, 15, 40, 40);
rect(55, 55, 25, 25);

円 - ellipse()

//円
ellipse(35, 0, 120, 120);
ellipse(38, 62, 6, 6);
ellipse(40, 100, 70, 70);

ベジェ曲線 - bezier

//ベジェ曲線
bezier(85, 20, 40, 10, 60, 90, 15, 80);

//補助線
line(85, 20, 40, 10);
ellipse(40, 10, 4, 4);
line(60, 90, 15, 80);
ellipse(60, 90, 4, 4);

描画の順序

• プログラムの原則：上から下に実行される
• Processingの描画も上から下に
• 後から実行された図形は上にくる

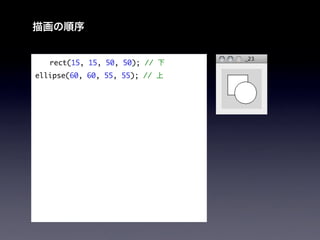

描画の順序

rect(15, 15, 50, 50); // 下
ellipse(60, 60, 55, 55); // 上

描画属性
背景色 - background()

//背景色
//グレースケールの値：黒 = 0 ∼ 白 = 255
background(124);

描画属性
塗りの色：ﬁll()

background(127);

fill(255);
rect(10, 10, 50, 50);
fill(204);
rect(20, 20, 50, 50);
fill(153);
rect(30, 30, 50, 50);
fill(102);
rect(40, 40, 50, 50);

描画属性
塗り潰しなし - noFill()

rect(10, 10, 50, 50);

noFill(); // ここから先、塗りなし
rect(20, 20, 50, 50);
rect(30, 30, 50, 50);

描画属性
線なし - noStroke

rect(20, 15, 20, 70);

noStroke(); // ここから先、線なし
rect(50, 15, 20, 70);
rect(80, 15, 20, 70

描画属性
描画のなめらかさ - smooth(), noSmooth()

//なめらかに
smooth();
ellipse(30, 48, 36, 36);

//ギザギザに
noSmooth();
ellipse(70, 48, 36, 36);

描画属性
線の太さ - strokeWeight()

smooth();

line(20, 20, 80, 20);

strokeWeight(6);
line(20, 40, 80, 40);

strokeWeight(18);
line(20, 70, 80, 70);

描画モード
円の描画モード：ellipseMode()

smooth();
noStroke();

ellipseMode(RADIUS);
fill(126);
ellipse(33, 33, 60, 60);

ellipseMode(CORNER);
fill(255);
ellipse(33, 33, 60, 60);

ellipseMode(CORNERS);
fill(0);
ellipse(33, 33, 60, 60);

描画モード
四角形の描画モード：rectMode()

noStroke();

rectMode(CORNER);
fill(126);
rect(40, 40, 60, 60);

rectMode(CENTER);
fill(255);
rect(40, 40, 60, 60);

rectMode(CORNERS);
fill(0);
rect(40, 40, 60, 60);

変数 (Variables)

• 変数とは?
• データを一時的に記憶しておく領域
• 箱のイメージ
• 記憶可能なデータの内容：整数、実数、真偽、色 ...etc.

変数 (Variables)

• データ形式

名前サイズ値の範囲

boolean 1bit true (真) または false (偽)

byte 8bit -128 ∼ 127

char 16bit 0 ∼ 65535

int 32bit -2,147,483,468 ∼ 2,147,483,467

ﬂoat 32bit 3.40282347E+38 ∼ -3.40282347E+38

color 32bit 16,177,216色

変数の宣言

int x;
float y;
boolean b;
x = 50;
y = 12.6;
b = true;

int x = 50;
float y = 12.6;
boolean b = true;

float x, y, z;
x = -3.9;
y = 10.1;
z = 124.23;

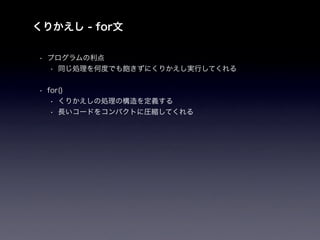

くりかえし - for文

• プログラムの利点
• 同じ処理を何度でも飽きずにくりかえし実行してくれる

• for()
• くりかえしの処理の構造を定義する
• 長いコードをコンパクトに圧縮してくれる


• for文の書式

for(初期化; ループの継続条件; カウンタ変数の更新) {
文
}

• 実行の手順
1. 初期化を実行する。
2. 条件を評価する。条件が偽ならば、ループを終了する。
3. 真文を実行する。
4. カウンタ変数の更新を実行する。
5. 条件の評価に戻る。


//手作業による繰り返し - 面倒！
size(400, 400);

line(20, 20, 80, 380);
line(40, 20, 100, 380);
line(60, 20, 120, 380);
line(80, 20, 140, 380);
line(100, 20, 160, 380);
line(120, 20, 180, 380);
line(140, 20, 200, 380);
line(160, 20, 220, 380);
line(180, 20, 240, 380);
line(200, 20, 260, 380);
line(220, 20, 280, 380);
line(240, 20, 300, 380);
line(260, 20, 320, 380);
line(280, 20, 340, 380);
line(300, 20, 360, 380);


//for() で書き換えてみる - シンプル！
size(400, 400);

for(int i = 20; i < 320; i = i + 20){
line(i, 20, 60 + i, 380);
}


//for文の入れ子構造

size(400, 400);
smooth();

for (int y = 40; y < 380; y += 40) {
for (int x = 40; x < 380; x += 40) {
ellipse(x, y, 20, 20);
}
}

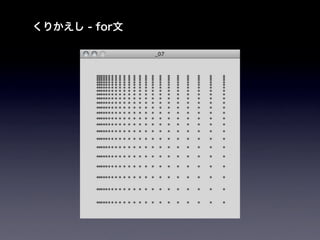

//for文 - カウンタ更新の工夫
size(400, 400);
noStroke();
fill(64);
smooth();

for (int y = 360; y > 40; y /= 1.1) {
for (int x = 360; x > 40; x /= 1.1) {
ellipse(x, y, 5, 5);
}
}


//for文によるグラデーション
noStroke();
size(400, 400);
for (int y=0; y<400; y+=20) {
for (int x=0; x<400; x+=20) {
fill((x+y) * 0.3);
rect(x, y, 20, 20);
}
}

プログラムに構造を付加する

• プログラムに構造を付加する

• setup()
• プログラムを起動した際に1回だけ実行される

• draw()
• プログラムが作動している間、継続して繰り返し実行される

プログラムに構造を付加する

グローバル変数

void setup(){

最初に1回だけ実行されるパート

}

void draw(){

繰り返し実行されるパート
}

構造化されたプログラムの例

//初期設定
void setup() {
size(400, 400);
smooth();
fill(128);
noStroke();
}

//円を描く
void draw() {
background(204);
ellipse(200, 200, 100, 100);
}

構造化されたプログラムの例

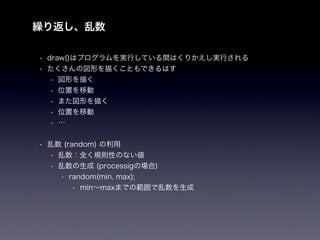

繰り返し、乱数

• draw()はプログラムを実行している間はくりかえし実行される
• たくさんの図形を描くこともできるはす
• 図形を描く
• 位置を移動
• また図形を描く
• 位置を移動
• …

• 乱数 (random) の利用
• 乱数：全く規則性のない値
• 乱数の生成 (processigの場合)
• random(min, max);
• min∼maxまでの範囲で乱数を生成

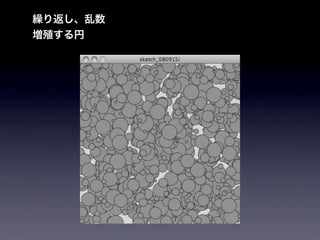

増殖する円

//初期設定
void setup() {
size(400, 400);
smooth();
fill(128);
stroke(32);
}

//繰り返しランダムな場所に円を描く
void draw() {
float posX = random(0, 400);
float posY = random(0, 400);
float ellipseSize = random(4, 40);
ellipse(posX, posY, ellipseSize, ellipseSize);
}

増殖する円

条件分岐：if文

• if文 - 条件分岐
• 「もし∼だったら」という条件を示す文

if(条件式) {
真文
}

if(条件式) {
真文
} else {
偽文
}

条件分岐：if文

//初期設定
void setup() {
size(400, 400);
smooth();
fill(128);
stroke(32);
}

void draw() {

//もし画面の右半分に中心位置があれば円を描く
if(posX > 200){
}
}

条件分岐：if else 文

//初期設定
void setup() {
size(400, 400);
background(128);
smooth();
fill(64);
noStroke();
}

void draw() {
if(posX > 200){ //もし画面の右半分だったら
fill(32); //濃い灰色でぬりつぶす
} else { //そうでなければ
fill(204); //濃い灰色でぬりつぶす
}
}

条件分岐：論理積(AND)と論理和(OR)

• 論理積 (AND)
• A かつ B (A B)
• processingでは：A && B

• 論理和 (OR)ベン図による論理積 (AND)
• A かつ B (A B)
• processingでは：A ¦¦ B


void setup() {
size(400, 400);
background(128);
smooth();
fill(64);
noStroke();
}

void draw() {
if(posX > 200 && posY > 200){ //論理積
fill(32);
} else if(posX < 200 || posY < 200) { //論理和
fill(204);
}
}

条件分岐：モンテカルロ法で円を描く

void setup() {
size(400, 400);
background(128);
smooth();
fill(64);
noStroke();
}
void draw() {
//中心からの距離を算出する
float distance = dist(200, 200, posX, posY);
if(distance < 150){
fill(32);
} else {
fill(204);
}
}

条件分岐：モンテカルロ法で円を描く

関数を定義する

• 関数とは?
• 引数と呼ばれるデータを受け取り、定められた通りの処理を実行して結
果を返す一連の命令群

• いままでやってきたprocessingの命令群も実は全て関数
• size(), rect(), background()....

• オリジナルの関数を定義することも可能
• モンテカルロ法で円を描くプログラムをmonteEllipse()として定義する
• 引数(argument)は、()の中に入れて受け渡しする

関数を定義する

void setup() {
size(400, 400);
smooth();
noStroke();
}

void draw() {
monteEllipse();
}

void monteEllipse() {
float distance = dist(200, 200, posX, posY);
if(distance < 100){
fill(64);
}
}

関数を定義する - 引数の定義

• 引数をわたせるようにしてみる
• 引数の数、順番、型、値は自由に定義できる
• 下記のように定義してみる
• monteEllipse(x中心点, y中心点, 半径, グレースケール);


void setup() {
size(400, 400);
smooth();
noStroke();
}

void draw() {
monteEllipse(50, 50, 180, 32);
monteEllipse(250, 250, 100, 128);
monteEllipse(200, 50, 50, 255);
}

void monteEllipse(float cx, float cy, float radius, float grayscale) {
float distance = dist(cx, cy, posX, posY);
if(distance < radius){
fill(grayscale);
}
}

クラスを定義する

• クラスとは?
• オブジェクトの設計図
• オブジェクト指向プログラミングにおいて、データとその操作手順であ
るメソッドをまとめたオブジェクトの雛型を定義したもの
• 関数によるよりもさらに発展した概念
• カプセル化
• 継承
• ポリモーフィズム (多態性)

• monteEllipse関数と同様な機能を、classで書いてみる
• MonteEllipseクラスとして設計


MonteEllipse m1, m2, m3;

void setup() {
size(400, 400);
noStroke();
smooth();
m1 = new MonteEllipse(50, 50, 180, 32);
}

void draw() {
m1.update();
m2.update();
m3.update();
}


class MonteEllipse {
float cx, cy, radius, grayscale;

MonteEllipse(float _cx, float _cy, float _radius, float _grayscale){
cx = _cx;
cy = _cy;
radius = _radius;
grayscale = _grayscale;
}

void update(){
float distance = dist(cx, cy, posX, posY);
if(distance < radius){
fill(grayscale, 128);
}
}
}
