Документ описывает проект реализации автоматизации теплоснабжения для жилого микрорайона 'Дрожжино' с использованием оборудования и систем управления компании 'Данфосс'. Включает информацию о запущенных производственных мощностях, типах производимого оборудования и описывает основные характеристики автоматизации, включая дистанционное управление и мониторинг. Подробно перечисляются технические решения, оборудование и достигнутые результаты экономии при внедрении системы.

1. Отдел тепловой автоматики1 |
Опыт реализации стандартизованных и
специальных проектных решений по применению
средств автоматизации совместно с програмно-
аппаратным комплексом ААИС «Комфорт Контур»
на ИТП в МКД
(мкр "Дрожжино" ГК "Мортон«)
ru.heating.danfoss.com
Федюшкин Александр
Ведущий специалист по работе с
проектными организациями,
ООО «Данфосс» г. Москва

2. 1993 - открытие ООО «Данфосс»
Основной бизнес компании
– тепловая автоматика,
- холодильное оборудование
- силовая электроника.
1993 – запуск пр-ва радиаторных терморегуляторов
2002 – запуск пр-ва стальных шаровых кранов типа JIP
2012 - запуск пр-ва стальных запорно – регулирующих шаровых
кранов типа JIP BaBV
2012 - запуск пр-ва шкафов с узлом присоединения квартирной
системы отопления ( ШКСО-1)
2013 – запуск пр-ва запорно-регулирующих кранов типа JIPBaBV
2013 – общие данные:
 Кол-во сотрудников - более 800
 Количество сотрудников тепловой автоматики – более
200
 Региональные представительства - 23 города
 Московская обл., офис, производство - 9 000 кв. м
 Московская обл., складской комплекс - 24 000 кв. м
 Новосибирск ,складской комплекс – 3000 кв м
 Товарооборот 2011 год - 300 млн. евро
Данфосс в России

3. ПО для УУТЭ ,
управления ИТП,
насосными
станциями и ЦТП.
Данфосс в России
Виды продукции производимой ООО Данфосс в России:
Шаровые краны; Пластинчатые
теплообменники;
Стальные
Балансировочные
клапана;Поквартирные
распределительные
шкафы;
Оборудование и
ПО для системы
индивидуальног
о учета
потребления
тепла

4. Открытие производства БТП
в Подмосковном офисе Данфосса

5. Отдел тепловой автоматики5 |
Описание и задачи проекта
• 15 жилых МКД от 9 до 25 этажей
• Схема теплоснабжения – закрытая,
независимая с ИТП
• Система отопления – однотрубная с
установкой термостатических клапанов

6. Вертикальная однотрубная система отопления с применением
энергосберегающих технологий Danfoss
1- тепловой пункт в заводском
изготовлении
2- общедомовой узел учета тепловой
энергии
3- термостатический
балансировочный клапан
4- автоматический
балансировочный клапан
5- термостатический
регулятор
6- индивидуальный
распределитель
тепловой
энергии
7- распределительный
сетевой узел
1
2
3
4
5
6
7

7. Только для внутреннего
использования!
Отдел Тепловой автоматики 28 июня 2013 г. | 7

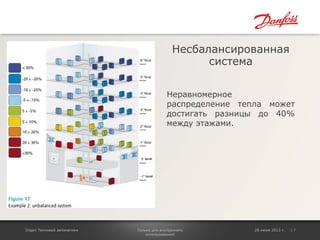

Несбалансированная
система
Неравномерное
распределение тепла может
достигать разницы до 40%
между этажами.

8. Только для внутреннего
использования!
Отдел Тепловой автоматики 28 июня 2013 г. | 8
 СБАЛАНСИРОВАННАЯ
СИСТЕМА
МНОГОЭТАЖНОГО
ДОМА
 Такое состояние
справедливо только
 для статики а не
для динамической
 работы системы

9. Отдел тепловой автоматики9 |
Капан СО (AMV)
Капан ГВС (AMV)
Капан ПО (соленоид)
Насосы СО
Насосы ГВС
Насосы ПО
Датчик P (MBS)
Реле P (KPI)
Реле разности P (RT)
Стандартизованное решение на базе ECL
Comfort 310 + ECA Connect

10. Отдел тепловой автоматики10 |
Состав АИИС «Comfort Contour»
• Устройство сбора и передачи данных
(УСПД)
• Программное обеспечение для сервера
системы и рабочего места оператора
• Контроллер управления

11. | 11Comfort ContourОтдел тепловой автоматики ООО «Данфосс» Ilya Bezdelgin
ECA ConnectECA Connect
Контроллер ECA Connect предназначен
для сбора и передача данных серверу
системы автоматизации, а также для
дистанционного управления различным
оборудованием тепловых пунктов.
ECA Connect поддерживает
следующие интерфейсы связи:
RS-232
RS-485
Ethernet
Мобильная связь GSM
Автоматическое определение
подключенного оборудования:
Определение типа оборудования
Формирование каналов
Передача данных на сервер

12. Отдел тепловой автоматики12 |
Архитектура системы Comfort Contour:
Сервер
Исполнительные
механизмы
Аналоговые и
дискретные
датчики
Насосы
1) Удаленный объект системы 2) Сервер системы 3) Клиенты системы
Теплосчетчики

13. | 13Comfort ContourОтдел тепловой автоматики ООО «Данфосс» Ilya Bezdelgin

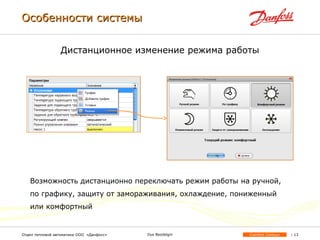

Дистанционное изменение режима работы
Возможность дистанционно переключать режим работы на ручной,
по графику, защиту от замораживания, охлаждение, пониженный
или комфортный
Особенности системыОсобенности системы

14. | 14Comfort ContourОтдел тепловой автоматики ООО «Данфосс» Ilya Bezdelgin
Дистанционное управление насосами
Вы можете включить, выключить или перевести насос в автоматический
режим работы
Особенности системыОсобенности системы

15. | 15Comfort ContourОтдел тепловой автоматики ООО «Данфосс» Ilya Bezdelgin
Дистанционное управление клапанами
Есть возможность открытия, закрытия, отключения или перевода
клапана в автоматический режим работы
Особенности системыОсобенности системы

16. | 16Comfort ContourОтдел тепловой автоматики ООО «Данфосс» Ilya Bezdelgin
Отчеты, графики и журнал событий
Особенности системыОсобенности системы

17. | 17Comfort ContourОтдел тепловой автоматики ООО «Данфосс» Ilya Bezdelgin
Поддерживаемое оборудованиеПоддерживаемое оборудование
В список поддерживаемых устройств входят
тепловычислители:
Взлет ТСРВ
ВИС.Т-ТС(НС)
СПТ 941 (943)
КМ-5
ВКТ-7
Электронные регуляторы ECL Comfort 210/310
с ключами программирования приложений A230,
A231/A331, A266, A361, A368

18. Отдел тепловой автоматики18 |
СУ-НПО
ША-ИТП
СО ГВС
ПО
КПШ КПШ КПШ
ШУНД
Дренажные
насосыНасосы
Подпитки ОТ
Насосы ГВСНасосы ОТ
СУ-НГ1,НГ2
СУ-НОТ
Ethernet
КЖСВ
Ethernet
Сервер
АРМ оператора ИТПСпециальное решение примененное в микрорайоне
«Дрожжино « ECL Comfort 310+MCX06D

19. Отдел тепловой автоматики19 |
Контроллеры ША и их функциональное назначение
• Температура наружного воздуха
Температура и давление теплоносителя
теплосети и внутренних контуров.
• «Открытие/Закрытие» регулирующего
клапана;
• Авария систем Отопления, Подпитки, ГВС
• Температура и давление теплоносителя
теплосети и внутренних контуров;
• Контроль положения штока регулирующего
клапана;
• «Готовность» станций управления насосами;
• Режимы работы систем – «Авто/Ручной»;
• «Работа/Авария» насосов
• «Работа/Авария» преобразователей частоты,
устройств плавного пуска;
• Контроль жесткости сетевой воды;
• Контроль затопления ИТП;
• Контроль проникновения в ИТП;
• Контроль изоляции труб;
ECL Comfort 310
MCX06D

20. Отдел тепловой автоматики20 |
Автоматизация ИТП в мкр. Дрожжино

21. Отдел тепловой автоматики21 |
Щит автоматики Из ТУ:Передаваемые параметры

22. Отдел тепловой автоматики22 |
Требования технических условий Заказчика
• Контроль готовности станций управления насосов систем отопления,
ГВС и подпитки отопления;
• Дистанционное управление насосными станциями;
• Контроль положения штока регулирующих клапанов;
• Прием сигналов от станций управления насосами и передачу сигналов
в систему диспетчеризации;
• Контроль и архивирование параметров ИТП
• Снятие и передача параметров с теплосчетчиков СПТ 943.1 «Логика» в
систему диспетчеризации

23. Отдел тепловой автоматики23 |
Требования к диспетчеризации

24. Отдел тепловой автоматики24 |
Применение автоматизированной системы учета
тепла Sonometer 2000
Теплосеть
Отопление
ГВС
СПТ 943.1 «Логика»
Sono 1500CT
MBS3200
КТПТР-01
RS-232

25. Отдел тепловой автоматики25 |
Система теплоучета в мкр. Дрожжино
http://www.danfoss.com/Russia/BusinessAreas/Heating/

26. | 26Comfort ContourОтдел тепловой автоматики ООО «Данфосс» Ilya Bezdelgin
Интуитивно понятный интерфейс системы
Особенности системыОсобенности системы
В режиме одного окна пользователь может отслеживать состояние объектов в
масштабах дома, района, города. Новые объекты в системе автоматически
конфигурируются и не требуют дополнительного программирования или настройки
сторонними специалистами.

27. Отдел тепловой автоматики27 |
АРМ оператора в мкр.
Дрожжино
Заключение о работоспособности
оборудования Данфосс ,установленного
в микрорайоне»Дрожжино»(Бутово-Парк2)

28. Отдел тепловой автоматики28 |
Итоги реализации проекта
Микрорайон «Дрожжино», Московская область
Диспетчеризация индивидуальных тепловых пунктов с
применением контроллеров ECL Comfort 310+MCX06D
Количество ТП, шт. 13
Экономия фонда оплаты
труда, тыс.руб/год
820
Экономия на
энергопотреблении,
тыс.руб/год
470
Ежегодная прибыль,
тыс.руб
1290
Экономия на пуско-наладке
системы диспетчеризации,
тыс.руб
700

29. Department (slide master)29 |
Принципиальная схема автоматизации ЦТП
Насосы ХВС
Циркуляционные
насосы
Дренажные насосы
Модуль мониторинга
I/O
Погодозависимое
управление
1
2
3
4
Насосы
подпитки
5
7
Насосы
ГВС
6

30. Цирк. насосы
“CP”
Подпитка
“RP”
Дренаж
“DP”
Мониторинг
“ММ”
Внешний дисплей
“MMIGRS”
Отопление
“HM”
Диспетчеризация
(Ethernet, GPRS)
“ECA Connect”
Canbus
Modbus
ГВС
“HWS”
ХВС
“CWS”

31. Автоматические станции управления насосными
установками с устройством плавного пуска (УПП).
Основные функции управления:
-поддержание давления в напорном (выходном) трубопроводе
группы насосных агрегатов путем вкл./откл. насосов через УПП
(каскадное регулирование);
-контроль работы насосов (по датчику-реле перепада давления) и
переключение на резервный насос при аварии рабочего;
-контроль работы УПП и возможность только каскадного
регулирования при аварии УПП;
-автоматическое чередование насосов через заданные интервалы
времени для обеспечения равномерной загрузки насосов;
-возможность дистанционного разрешения/запрета работы
станции;
-возможность запуска и останова каждого насоса кнопками в
ручном режиме с панели управления напрямую от сети
-формирование сигнала "готовность" для передачи его в систему
автоматизации (шкаф ША);
-формирование сигналов (типа сухой контакт) о состоянии
насосов и оборудования станции для внешней системы
диспетчеризации

32. | 32Comfort ContourОтдел тепловой автоматики ООО «Данфосс» Ilya Bezdelgin
Компания «Данфосс» предлагает готовое решение
по диспетчеризации и удаленному регулированию в виде
шкафов автоматики различной категории:
Шкаф диспетчеризации Connect
Шкаф управления и диспетчеризации Connect ECL
Шкаф управления и диспетчеризации Connect ECL без
силовой части
Простое решениеПростое решение
Шкаф автоматики и диспетчеризации – готовое к монтажу изделие, содержит в себе основные элементы
электроавтоматики тепловых пунктов

33. | 33Comfort ContourОтдел тепловой автоматики ООО «Данфосс» Ilya Bezdelgin
Обеспечивает передачу
информации от объекта
управления в систему
дистанционного
мониторинга и управления
Шкаф диспетчеризацииШкаф диспетчеризации ConnectConnect

34. | 34Comfort ContourОтдел тепловой автоматики ООО «Данфосс» Ilya Bezdelgin
Управляет регулирующими
клапанами и насосами,
обеспечивая поддержание
технологических
параметров систем
Обеспечивает передачу
информации от объекта
управления в систему
дистанционного
мониторинга и управления
Шкаф управления и диспетчеризацииШкаф управления и диспетчеризации
ConnectConnect ECLECL

35. | 35Comfort ContourОтдел тепловой автоматики ООО «Данфосс» Ilya Bezdelgin
Управление тепловым пунктом
и его диспетчеризация
Применение совместно со
шкафами управления насосами
сторонних фирм
Применение совместно с
насосами, оборудованными
частотными преобразователями
Шкаф управления и диспетчеризацииШкаф управления и диспетчеризации
ConnectConnect ECLECL без силовой частибез силовой части

36. Применение комплексного решения в мкр «Академический»
на МКД в Екатеринбурге 2014г.
Поставка
поквартирных
щитов учета для
СО типа ШКСО на
2 МКД.Мкр-на
«Академический»

37. БТП в жилом доме 5.5.5 Мкр-на Академический
РеноваСтройГруп «Инженерная инфраструктура»
г Екатеринбург

38. 1- тепловой пункт в заводском изготовлении
2- общедомовой узел учета тепловой энергии
3- термостатический балансировочный клапан
4- квартирный распределительный коллектор
5- термостатический регулятор
1
Горизонтальная 2-х трубная поквартирная система отопления
2
3
4
5

39. Отдел тепловой автоматики39 |
Особые проекты за последние 2 года
Мкр. Академический
Кортрос:
Коллекторный узлы отопления TDU
Ультразвуковые счетчики Sonometr 500
Система диспетчеризации ресурсов

40. Отдел тепловой автоматики40 |
Спасибо за внимание!!!
ru.heating.danfoss.com
