Документ описывает проект «умная квартира» и решения, предлагаемые МЗТА для автоматизации и диспетчеризации инженерных систем в жилых помещениях. Реализация включает учет энергоресурсов, управление освещением и отоплением, интеграцию мультимедийных решений и систем безопасности. Проект направлен на повышение комфорта и эффективности проживания за счет современных технологий и инновационных решений.

1. РЕШЕНИЯ МЗТА
ДЛЯ РЕАЛИЗАЦИИ ПРОЕКТА
«УМНАЯ» КВАРТИРА

2. Научно-
технический
центр МЗТА
Департамент
ТГВ
МЗТА
Инжиниринг
Открытое
акционерное
общество
МЗТА
ОСНОВАН В 1960 ГОДУ
ОСНОВАН В 2014 ГОДУОСНОВАН В 2001 ГОДУ
ОСНОВАН В 1926 ГОДУ
Департамент ТГВ выполняет
комплексные работы по
проектированию и строительству
автоматизированных источников
теплоснабжения.
НТЦ ведет разработку
современных средств
автоматизации и диспетчеризации,
а так же оказывает подробную
техническую поддержку по всей
номенклатуре выпускаемой
МЗТА.
ЗАО «МЗТА Инжиниринг»
было создано для реализации
сложных типовых или
экспериментальных
(пилотных) проектов,
требующих нестандартных
организационных и
технологических решений.
ОАО «Московский завод
тепловой автоматики» —
крупнейший отечественный
производитель современных
средств автоматизации в
области энергосберегающих
технологий.
СТРУКТУРА МЗТА

3. «УМНАЯ КВАРТИРА»
Система управления
квартирой
«УМНОЕ ЗДАНИЕ»
Система управления
многоквартирным
жилым домом
«УМНЫЙ ГОРОД»
Система управления
городским
комплексом
Гостиная
Спальня
Кухня
Прихожая
Ванная
T
T
T
КОНЦЕПЦИЯ «УМНОГО» ГОРОДА

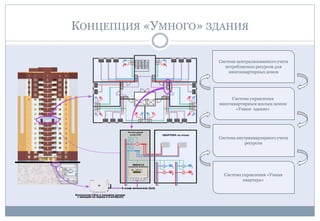

4. Система управления
многоквартирным жилым домом
«Умное здание»
Система внутриквартирного учета
ресурсов
Система централизованного учета
потребляемых ресурсов для
многоквартирных домов
Система управления «Умная
квартира»
КОНЦЕПЦИЯ «УМНОГО» ЗДАНИЯ

5. КОНЦЕПЦИЯ «УМНОЙ» КВАРТИРЫ
Инженерные
системы
Мультимедиа
Учет энергоресурсов
Система безопасности

6. ИНЖЕНЕРНЫЕ СИСТЕМЫ
Приточно-вытяжная система вентиляции:
•Кондиционер или сплит-система, охлаждает тот воздух, что находится в
помещении.
•Воздухоочиститель задерживает вредные примеси и очищает воздух уже
циркулирующий внутри квартиры.
•Ионизатор способен улучшить качество воздуха в вашей квартире.
•Приточный вентилятор ставится для вентиляции комнаты или квартиры.
Светодиодное освещение:
•Светодиодное освещение является, на сегодняшний
момент, самым энергоэффективным освещением;
•Светодиодные лампы работают намного дольше ламп
накаливания и энергосберегающих ламп, порядка11 лет
беспрерывной работы.;
•Возможность регулировки интенсивности
освещения и изменения цвета светодиодов;

7. ИНЖЕНЕРНЫЕ СИСТЕМЫ
Система отопление:
Нынешние системы терморегулирования позволяют
существенно уменьшить траты на отопление в жилом
помещении, а также позволяют сформировать
необходимый температурный фон. В систему
автоматизированного отопления так же входят «теплые»
полы:
Теплые полы:
•Обеспечивает температурный комфорт
•Отсутствие конверсии также исключает циркуляцию пыли в комнате.
•Теплый пол делает невозможным образование грибка и наличие сырости.
•Теплый пол не требует специального ухода.
•Уровень безопасности теплого пола выше радиатора. Это обусловлено тем,
что получить ожог от контакта с ним невозможно.

8. МУЛЬТИМЕДИЯ
Основное предназначение медиа центра —
воспроизведение аудио, видео и
графических файлов практически всех
распространенных форматов.
Медиаконтент воспроизводится не только с
локального диска, но и со сменных
носителей, а также онлайн и сетевых
источников.
В рамках решения по «умным» квартирам
мы предлагаем использовать XBMC:
Оболочка XBMC обладает рядом
дополнительных возможностей:
отображение подробной информации о
фильмах и артистах, воспроизведение
онлайн радиостанций и видео, поддержка
тем, дистанционное управление, обзор
погоды и многое другое.

9. СИСТЕМА БЕЗОПАСНОСТИ
Системы видеонаблюдения в квартире:
Установка системы видеонаблюдения в квартире эффективно решает такие
актуальные задачи:
•Фиксирует все происходящее в комнатах;
•Позволяет контролировать поведение домашнего персонала;
•Выполняет охранные функции (фиксирует проникновение
злоумышленников, чрезвычайные ситуации, например видеонаблюдение за
няней и т.д.).
Датчики протечки:
Система работает автоматически и если утечки воды нет, то Вашего участия
не потребуется. В случае, если система обнаруживает протечку, она подает
сигнал на контроллер, который оповещает Вас об аварии звуковыми и
световыми сигналами, одновременно передавая команду клапанам или
кранам, которые перекрывают воду.

10. Система поквартирного учета
энергоресурсов построена на базе
отечественного вычислителя МАНС-12,
производства МЗТА.
Система централизованного учета потребляемых ресурсов для многоквартирных домов построена на
базе отечественного измерителя-регистратора КСПД-К1, предназначенного для сбора и передачи на
верхний уровень данных, получаемых от приборов учета:
•электричества;
•воды;
•газа;
•тепла;
Передача данных на верхний уровень может производиться как по локальной сети Ethernet, так и по
беспроводной связи GPRS.
УЧЕТ ЭНЕРГОРЕСУРСОВ

11. Топология сети
ШК
ША
ЩАКСПД –К1 =
общедомовой
и
поквартирный
учет
Топология сети
УЧЕТ ЭНЕРГОРЕСУРСОВ

12. ДИСПЕТЧЕРИЗАЦИЯ
Системы
диспетчеризации
Встроенные
пульты
Мобильные
устройства
Локальные
серверы
Web серверы
! Каждый мастер-контроллер поддерживает до 5 серверов
КОНТАР АРМ Диспетчеры
WEB SCADA Диспетчеры

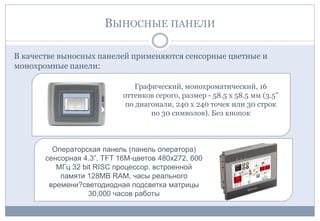

13. ВЫНОСНЫЕ ПАНЕЛИ
В качестве выносных панелей применяются сенсорные цветные и
монохромные панели:
Графический, монохроматический, 16
оттенков серого, размер - 58.5 x 58.5 мм (3.5"
по диагонали, 240 х 240 точек или 30 строк
по 30 символов). Без кнопок
Операторская панель (панель оператора)
сенсорная 4.3”, TFT 16M-цветов 480x272, 600
МГц 32 bit RISC процессор, встроенной
памяти 128MB RAM, часы реального
времени?светодиодная подсветка матрицы
30,000 часов работы

14. ВЫНОСНЫЕ ПАНЕЛИ
Сенсорная панель 7", TFT 65536 цветов,
480x272, 400 Мгц 32 бит RISC процессор,
встроенной памяти (64Mb RAM, 128Mb Flash),
светодиодная подсветка матрицы 30,000
часов работы
Сенсорная панель 10.4”, TFT 256K цветов
800x600, 800 МГц 32 bit RISC процессор,
встроенной памяти 256MB RAM, слот SD-
Карты, светодиодная подсветка матрицы
30,000 часов работы

15. ВЫНОСНЫЕ ПАНЕЛИ
Сенсорная панель позволяет управлять всеми
системами квартиры, управление которыми
предусмотрено в контроллере.
Среди преимуществ можно выделить
легкость эксплуатации и возможность
создания индивидуальных дизайнов
панели управления

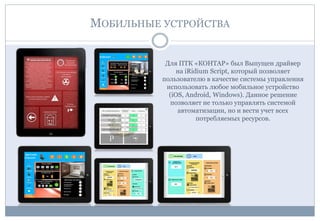

16. МОБИЛЬНЫЕ УСТРОЙСТВА
Для ПТК «КОНТАР» был Выпущен драйвер
на iRidium Script, который позволяет
пользователю в качестве системы управления
использовать любое мобильное устройство
(iOS, Android, Windows). Данное решение
позволяет не только управлять системой
автоматизации, но и вести учет всех
потребляемых ресурсов.

17. МОБИЛЬНЫЕ УСТРОЙСТВА
Используя мобильные устройства,
как панель управления всеми
системами квартиры, можно
выделить ряд преимуществ:
В качестве панели можно
использовать любое мобильное
устройства (iOS, Android, Windows)
Возможность создания любых
пользовательских интерфейсов
Возможность внедрения в проект
системы управления мультимедией
всей квартиры
Мобильность пульта управления

18.  Архитектура Клиент-Сервер
 Разработка и изменение мнемосхемы через
web-браузер
 Работа на компьютерах и коммуникаторах
(iOS, Android, Windows)
 Возможность удаленного мониторинга и
управления
 Встроенная библиотека и справка
 Модуль администрирования прав доступа
 Сервис автоматических отчётов
WEB SCADA

19. Работа с несколькими сетями контроллеров в
рамках одного проекта.
 Установка при необходимости дополнительных
рабочих мест.
 Связь с удаленными объектами по
защищенному протоколу через Интернет.
Ведение архива тревог.
 Звуковое оповещение в случае тревоги.
Оповещение пользователей путем рассылки
SMS/e-mail.
ЛОКАЛЬНЫЕ СЕРВЕРЫ

20. Масштабируемость: от локальной к распределенной системе
Системы диспетчеризации, не имеют ограничений
на количество подключаемых сетей контроллеров,
а так же на количество переменных в проекте.
Таким образом ПТК
Контар позволяет строить
экономичные
централизованные
системы диспетчеризации
территориально
распределенных объектов,
за счет универсальной
аппаратной части и ПО,
которое распространяется
бесплатно.
ДИСПЕТЧЕРИЗАЦИЯ

21. Инновационная составляющая:
 Клиент-серверная система контроллер-SCADA рассчитанная на работу в незащищенных сетях с
низкой пропускной способностью и стабильностью соединения, таких как GSM GPRS, CDMA;
 Построение-эксплуатация-развитие связки АВТОМАТИЗАЦИЯ-ДИСПЕТЧЕРИЗАЦИЯ рассчитана на
специалистов с низким уровнем знаний IT технологий;
 Снижения вероятности внешних вмешательств в работу оборудования (применяется защищенный
протокол передачи данных с 64-битным ключом шифрования);
 Универсальность оборудования (поддержка стандартизованных протоколов, высокая степень
интеграции, универсальность входов/выходов);
 Высокой надежности автоматики (срок гарантии - 3 года).
ПРОГРАММНО-ТЕХНИЧЕСКИЙ КОМПЛЕКС «КОНТАР»

22. Все решения по автоматизации и диспетчеризации выполнены на основе программно-технического комплекса
«Контар».
ПТК«Контар» имеет:
 Гибкую аппаратную составляющую, с большим
выбором дополнительных модулей расширения
входов и выходов;
 Полный набор всех необходимых программных
средств(включая двухуровневую SCADA систему);
 Подробную техническую документацию на русском
языке ;
 МЗТА Инжиниринг оказывает качественную
техническую поддержку от проектирования до
ввода в эксплуатацию.
.
ПТК «Контар» включен в реестр инновационных
технологий и рекомендован«НИИМосстрой» и
Департаментом градостроительства г. Москвы для
применения в городских программах, в рамках
политики импортозамещения.
ПРОГРАММНО-ТЕХНИЧЕСКИЙ КОМПЛЕКС «КОНТАР»

23. ОПЫТ ВНЕДРЕНИЯ
УМНАЯ КВАРТИРА
Тип объекта: Многокомнатная квартира
Автоматизация инженерных систем: Учет и
контроль энергоресурсов, система отопления, система
освещения, приточно-вытяжная система и система
кондиционирования, система безопасности,
управление жалюзи и теплыми полами.
Адрес расположения объекта: на Ломоносовском
проспекте
Функции системы
 Учет энергоресурсов: учет электроэнергии, тепла,
а так же ХВС и ГВС по всем стоякам.
 Освещение: в каждой зоне индивидуальное
освещение построенное на базе светодиодных
лент, что позволяет настраивать не только
яркость, но и цветовую температуру
(теплый/холодный).
 Отопление: каждый радиатор снабжен
электрическим клапаном, что позволяет
создавать комфортный микроклимат
индивидуально для каждой зоны. Теплые полы
так же расположены в каждой зоне и работают в
совокупности с централизованной системой
отопления.

24. ОПЫТ ВНЕДРЕНИЯ
 Приточно-вытяжная система: для циркуляции
свежего воздуха в квартире.
 Системы кондиционирования: позволяют
создавать комфортный микроклимат
индивидуально для каждой зоны.
 Управление жалюзи: имеет несколько режимов
работы: погодозависимое(от освещенности на
улице), по сценариям(пробуждение/сон), в
ручном режиме, а так же в совокупности с
системой освещения.
 Система контроля протечек: в реальном времени
контролирует состояние специализированных
датчиков, и в случае возникновения протечки
высылает уведомление на телефон
ответственного лица.
