входной контроль
- 1. ОАО «Теплосеть Санкт-Петербурга». НикитинаНаталия Васильевна Начальник отдела технического контроля ОАО «Теплосеть Санкт-Петербурга»
- 2. Протяженность тепловых сетейпо эксплуатационным районам км труб 0 100 200 300 400 500 600 1 район 2 район 3 район 4 район 5 район 6 район 7 район 8 район 92.8 131.6 67.7 58.1 93.9 91.3 90.0 49.5 438.2 155.2 244.5 201.9 133.4 286.1 335.3 Квартальные тепловые сети Магистральные тепловые сети 286,8 312,2 260,0 227,3 377,4 425,3 Общая протяженность тепловых сетей, обслуживаемых ОАО «Теплосеть Санкт- Петербурга» составляет 2 469,5 км труб, в том числе квартальные – 1792,2 км труб магистральные - 677,3 км труб
- 3.
- 4.

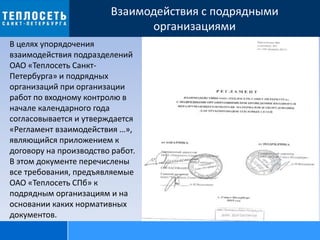

- 5. Взаимодействия с подрядными организациями Вцелях упорядочения взаимодействия подразделений ОАО «Теплосеть Санкт- Петербурга» и подрядных организаций при организации работ по входному контролю в начале календарного года согласовывается и утверждается «Регламент взаимодействия …», являющийся приложением к договору на производство работ. В этом документе перечислены все требования, предъявляемые ОАО «Теплосеть СПб» к подрядным организациям и на основании каких нормативных документов.
- 6. ТИПОРАЗМЕРЫ ТРУБ, ПРИМЕНЯЕМЫЕ ОАО«ТЕПЛОСЕТЬ САНКТ-ПЕТЕРБУРГА» Ном ер п/п Наружный диаметр, толщина стенки, мм Марка стали Нормативный документ на трубы Нормативный документ на сталь Тип трубы 1. 57 х 4,0 Сталь 20 ГОСТ 8731 группа В ГОСТ 8733 группа В ГОСТ 1050-2013 - Стальная бесшовная горячедеформированная; - Стальная бесшовная холоднодеформированная, теплодеформированная; 2. 76 х 4,0 3. 89 х 4,0 4. 108 х 5,0 5. 133 х 6,0 6. 159 х6,0 7. 219х 6,0 8. 273 х 7,0 9. 325 х 8,0 10. 426 х 9,0 11. 530 х 8,0 Сталь: 17Г1С, 17Г1С-У ГОСТ 20295, тип 3, К52 ГОСТ 19281-2014 стальная электросварная прямошовная 12. 630 х 8,0 13. 720 х 8,0 14. 820 х 9,0 15. 1020 х 12,0 16. 1220 х 12,0
- 7. Инвестиционная программа на2015 г. ПОКАЗАТЕЛИ Первоначальный план Инвестиционной программы на 2015 г. Откорректированный план Инвестиционной программы на 2015 г. тыс. руб. без НДС п.м труб тыс. руб. без НДС п.м труб ВСЕГО ПО ИНВЕСТИЦИОННОЙ ПРОГРАММЕ 3 680 000 38 743 4 226 000 40 338 в том числе, в натуральном выражении: 1. Реконструкция тепловых сетей в целях повышения надежности 24 074 22 938 2. Строительство и реконструкция тепловых сетей в целях подключения новых потребителей 14 669 17 400

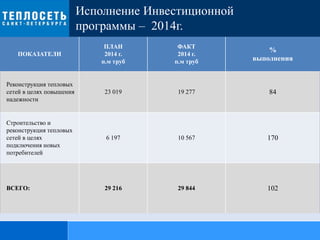

- 8. ПОКАЗАТЕЛИ ПЛАН 2014 г. п.м труб ФАКТ 2014г. п.м труб % выполнения Реконструкция тепловых сетей в целях повышения надежности 23 019 19 277 84 Строительство и реконструкция тепловых сетей в целях подключения новых потребителей 6 197 10 567 170 ВСЕГО: 29 216 29 844 102 Исполнение Инвестиционной программы – 2014г.
- 9. Распределение труб позаводам изготовителям в 2013г. «Ижорская трубная компания» 26.06% ОАО «Первоуральски й новотрубный завод» 19.05% ОАО «Таганрогский металлургически й завод» 16,82% ОАО «Челябинский трубопрокатный завод» 12.11% ООО «Трубное производство» 6.95% ООО «ИНТЕРПАЙП НИКО ТЬЮБ» 6.70% ОАО «Волжский трубный завод» 4.82% ОАО «Синарский трубный завод» 4.75% ОАО "Северский трубный завод" 2.71% «Белорусский металлургически й завод» 0.03% Диаметр менее 530 мм ОАО «Челябинский трубопрокатный завод», г. Челябинск 67.66% ОАО «Выксунский металлургически й завод », г. Выкса 24.91% «Ижорская трубная компания» 4.27% ОАО «Синарский трубный завод» 2.66% ОАО «Харцызский трубный завод» 0.30% ОАО «Волжский трубный завод», г. Волжский 0.20% Диаметр более 530 мм включительно
- 10. Распределение труб позаводам изготовителям в 2014г. «Челябинск ий трубопрока тный завод» 57% «Выксунски й металлурги ческий завод» 43% Диаметр более 530 мм включительно «Волжский трубный завод» 1% «Ижорская трубная компания» 36% ПАТ «Интерпайп Нижнеднепровский трубопрокатный завод» Украина 4% «Первоуральский новотрубный завод» 20% «Северский трубный завод» 5% «Синарский трубный завод» 4% «Таганрогский металлургический 27% «Челябинский трубопрокатный завод» 3% Диаметр менее 530 мм

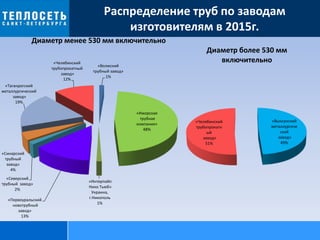

- 11. Распределение труб позаводам изготовителям в 2015г. «Выксунский металлургиче ский завод» 49% «Челябинский трубопрокатн ый завод» 51% Диаметр более 530 мм включительно «Волжский трубный завод» 1% «Ижорская трубная компания» 48% «Интерпайп Нико Тьюб» Украина, г.Никополь 1% «Первоуральский новотрубный завод» 13% «Северский трубный завод» 2% «Синарский трубный завод» 4% «Таганрогский металлургический завод» 19% «Челябинский трубопрокатный завод» 12% Диаметр менее 530 мм включительно
- 12. Год Предъявлено Результаты контроля количество труб,шт. метраж, м принято, шт./м забраковано, шт./м 2013 1625 7810,72 1562 / 7178,31 63 / 632,41 (5 %) 2014 5833 53747,39 5546 / 50439,39 287 / 3308,12 (5 %) 2015 по состоянию на 01.09. 6034 62810 5886 / 61165 148 / 1645 Сведения по предъявляемым трубам
- 13.

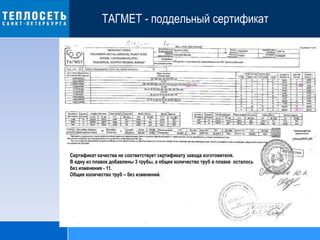

- 14. ТАГМЕТ - поддельныйсертификат Сертификат качества не соответствует сертификату завода изготовителя. В одну из плавок добавлены 3 трубы, а общее количество труб в плавке осталось без изменения - 11. Общее количество труб – без изменений.
- 15.
- 16.
- 17.
- 18. Изменена дата выдачи сертификата: с2011 на 2014г. Синарский трубный завод
- 19. Не соответствует сертификатукачества завода-изготовителя. Изменено в строке: - «ИТОГО»: по количеству, массе, длине и химическому составу по содержаниюCu партии 3514023518, по форме оформления сертификата качества. Синарский трубный завод
- 20.
- 21.
- 22.
Editor's Notes
- #3 Для начала несколько слайдов из которых, думаю будет понятно, что из себя представляет ОАО «Теплосеть Санкт-Петербурга» и каков удельный вес в снабжении теплом населения и предприятий города города.
- #6 В Регламенте зафиксировано, например, что ОАО «Теплосеть Санкт-Петербурга» не применяет на объектах строительства, реконструкции и ремонта спиралешовных труб(ГОСТ 20295 тип 2) и труб ТВЧ (ГОСТ 20295 тип 1), а так же электросварные прямошовные диаметром до 530мм (включительно), изготовленные по ГОСТ 10705, ГОСТ 10704. Кроме этого предъявляемые трубы должны быть не старше 1года.
- #16 Из этого письма, видно, что маркировка труб, не является важной для заводов изготовителей. Хотя в последнее время, Таганрогский металлургический завод ставит на сертификате качества штрих-код и это значительно упростило нашу работу.
