- 1. СХЕМА ТЕПЛОСНАБЖЕНИЯ МУНИЦИПАЛЬНОГООБРАЗОВАНИЯ ПЕТРОЗАВОДСКИЙ ГОРОДСКОЙ ОКРУГ НА ПЕРИОД С 2013 ПО 2029 ГОД
- 2. НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ •Постановлением к разработке схемы теплоснабжения служит Федеральный закон Российской Федерации от 27 июля 2010 г. № 190-ФЗ «О теплоснабжении» • Схема разработана в соответствии с положениями Постановления Правительства Российской Федерации от 22 февраля 2012 г. № 154 «О требованиях к схемам теплоснабжения, порядку их разработки и утверждения» Схема теплоснабжения разработана на основании муниципального контракта с ОАО «Территориальная генерирующая компания №1» и Администрацией Петрозаводского городского округа.
- 3. ЦЕЛИ РАЗРАБОТКИ СХЕМЫ Основания для выполнение работы: необходимость разработки и утверждения Администрацией города Схемы теплоснабжения Петрозаводского городского округа в соответствии с требованиями ФЗ №190 от 27.07.2010 г. «О теплоснабжении» и разработанных для целей реализации данного ФЗ нормативно-правовых актов; уведомление ОАО «ТГК-1» о начале разработки Схемы теплоснабжения г. Петрозаводска (письмо №182/1-1 от 13.09.2012 г.); договор № 203221310 от 11.09.2013 г. на разработку Схемы теплоснабжения: Исполнитель: ФГБОУ ВПО «Санкт-Петербургский государственный политехнический университет» Заказчики: - Администрация Петрозаводского городского округа; - ОАО «ТГК-1» (инвестор). Цели • удовлетворение спроса на тепловую энергию (мощность), теплоноситель; • обеспечение надежного теплоснабжения города наиболее экономичным способом (с соблюдением принципа минимизации расходов) при минимальном воздействии на окружающую среду; • экономическое стимулирование развития системы теплоснабжения г. Петрозаводска; • внедрение энергосберегающих технологий.
- 4. СТАТУС РАЗРАБОТКИ СХЕМЫ ТЕПЛОСНАБЖЕНИЯ ПЕТРОЗАВОДСКОГО ГОРОДСКОГО ОКРУГА 11 сентября 2013 16 декабря 2013 13 января 2014 13 февраля 2014 07 апреля 2014 25 апреля 2014 01 июня 2014 16 июня 2014 27 июня 2014
- 5. РЕЗУЛЬТАТЫ РАЗРАБОТКИ СХЕМЫ ТЕПЛОСНАБЖЕНИЯ ПЕТРОЗАВОДСКОГО ГОРОДСКОГО ОКРУГА Определение единого центра ответственности и поставщика услуг по теплоснабжению потребителей в лице ЕТО. Обеспечение безопасности и надежности теплоснабжения потребителей в соответствии с техническими регламентами: рост коэффициента надежности системы теплоснабжения города с 0,7 до 0,91. Обеспечение энергетической эффективности теплоснабжения и потребления тепловой энергии с учетом требований, установленных федеральными законами: переход на закрытую систему теплоснабжения до 2022 г., как следствие снижение расхода на подпитку тепловых сетей более чем в 20 раз; закрытие котельных, работающих на мазуте, и перевод их нагрузки на Петрозаводскую ТЭЦ. Обеспечение приоритетного использования комбинированной выработки тепловой и электрической энергии для организации теплоснабжения с учетом ее экономической обоснованности: базирование развития системы теплоснабжения города на росте централизации от Петрозаводской ТЭЦ, предусматривающем перевод нагрузки ряда котельных ОАО «ПКС» (~ 3 Гкал/ч) и увеличение подключенной нагрузки ТЭЦ на ~ 90 Гкал/ч из 123,6 Гкал/ч перспективной тепловой нагрузки г. Петрозаводска. Минимизация затрат на теплоснабжение в расчете на каждого потребителя в долгосрочной перспективе: отказ от осуществления избыточных мероприятий, приводящий к экономии более 1 млрд.руб. Соблюдение баланса экономических интересов теплоснабжающих организаций и интересов потребителей: соблюдение принципа минимизации расходов на теплоснабжение, позволяющее обеспечить рост тарифа не выше установленного предельного уровня. Согласованность схемы теплоснабжения с иными программами развития сетей инженерно-технического обеспечения и Генеральным планом развития г. Петрозаводска.

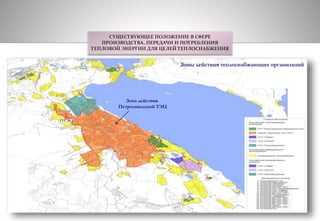

- 6. СУЩЕСТВУЮЩЕЕ ПОЛОЖЕНИЕ ВСФЕРЕ ПРОИЗВОДСТВА, ПЕРЕДАЧИ И ПОТРЕБЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ ДЛЯ ЦЕЛЕЙ ТЕПЛОСНАБЖЕНИЯ Зоны действия теплоснабжающих организаций Зона действия Петрозаводской ТЭЦ
- 7. ИСТОЧНИКИ ТЕПЛОВОЙ ЭНЕРГИИ № СТ Тип и нименование источника Адрес источника Установленная мощность, Гкал/ч Наименование эксплуатирующей организации 1 Петрозаводская ТЭЦ Пограничная ул., 25 689 Филиал "Карельский" ОАО "ТГК-1" Котельная "Центральная" Музерская ул., 2 А 64 ОАО "Петрозаводские коммунальные системы" Котельная РЭБ Флота ул. Ригачина, 11 Б 28 Котельная "Кукковка" Комсомольский пр., 4 27,9 Котельная № 4 ул. Виданская, 20 А 2,8 Котельная № 5 ул. Федосовой, 46 3,5 Котельная № 6 ул. Красная, 4 А 2,1 Котельная ОАО "Петрозаводскмаш" ул. Зайцева, 65 260 ОАО "Петрозаводскмаш" 2 Котельная ОАО "Славмо" ул. Антонова, 1 26 ОАО "Славмо" Котельная ООО "КАРТЭК" ул. Онежской флотилии, 1, завод "Авангард" 100 ООО "КАРТЭК" 3 Котельная № 1 ул. Пирогова, 8 1,4 ОАО "Петрозаводские коммунальные системы" 4 Котельная № 2 ул. Ломоносова, 65 А 2,0 5 Котельная "Птицефабрика" п. Птицефабрика 6,2 6 Котельная "Сайнаволок" п. Сайнаволок, 3-й Родниковый пер., 29 1,0 7 Котельная № 3 ул. Щербакова, 21 Б 1,0 8 Котельная № 7 Заводская, ул., 12 0,052 9 Котельная "Пески" п. Пески, Соломенское ш., 9 В 1,3 10 Котельная № 8 п. Соломенский лесозавод, Соломенская ул, 4 Б 10,3 11 Котельная СКЗ п. Сулажгорский кирпичный завод 2,58
- 8. ПРОБЛЕМЫ В СИСТЕМАХ ТЕПЛОСНАБЖЕНИЯ • Износ тепловых сетей (85%) • Гидравлические режимы тепловых сетей • Низкая надежность теплоснабжения (0,7) • Отсутствие приборов учета ряда потребителей • Наличие открытой системы теплоснабжения • Несоответствие договорных и фактических тепловых нагрузок потребителей 1 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 Вероятность безотказного теплоснабжения потребителя, отн.ед. Потребитель № Вероятность безотказного теплоснабжения потребителя Нормативное значение безотказного теплоснабжения потребителя

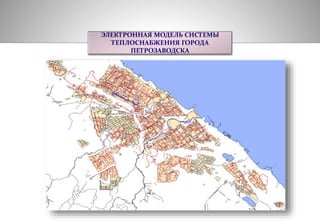

- 9. ЭЛЕКТРОННАЯ МОДЕЛЬ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ ГОРОДА ПЕТРОЗАВОДСКА
- 10. ПЕРСПЕКТИВНЫЕ ПРИРОСТЫ ТЕПЛОВОЙНАГРУЗКИ Центр Первомайский и Октябрьский Перевалка Древлянка Кукковка Голиковка и Зарека Ключевая ЮПЗ Планировочный район Прирост нагрузки, Гкал/ч Центр 7.775 Первомайский и Октябрьский 14.599 Северная промзона 0.000 Пески 3.315 Соломенное-1 0.383 Соломенное-2 0.000 Бараний Берег 0.000 Перевалка 10.731 Древлянка 44.826 Голиковка и Зарека 5.853 Кукковка 29.512 Ключевая ЮПЗ 6.072 Ключевая Сайнаволок 0.263 Сулажгора, Рыбка 0.000 Томицы 0.000 Сулажгорский 0.271 кирпичный завод Птицефабрика 0.000 ИТОГО 123,6
- 11. ПРЕДЛОЖЕНИЯ ПО НОВОМУСТРОИТЕЛЬСТВУ, РЕКОНСТРУКЦИИ И ТЕХНИЧЕСКОМУ ПЕРЕВООРУЖЕНИЮ ИСТОЧНИКОВ ТЕПЛОВОЙ ЭНЕРГИИ № п/п Источник Мероприятия 1 Котельная №2 Ломоносова 65а Подключение к теплосети ПТЭЦ до котельной (500 м, Ду125) 2 Котельная "Центральная", ул. Маузерская 2а Реконструкция КРП (4*ЦН-400-210) + Замена 2*ДКВР-10 (со вспомогательным оборудованием) 3 Котельная "Птицефабрика" Строительство водогрейной БМК на 6 Гкал/ч 4 Котельная "Сайнаволок" Строительство водогрейной БМК на 1 Гкал/ч 5 Котельная РЭБ Флота на Ригачина Установка 3 водогрейных котлов по 15 МВт + Замена ДЕ-10/13 (со вспомогательным оборудованием) 6 Котельная №3 на Щербакова Прокладка тепловой сети от сетей ТЭЦ до котельной (протяженность 500 м, диаметр 125) 7 Котельная "Кукковка" Комсомольский пр. 4а Реконструкция ПНС 8 Котельная №4 Виданская 20а Реконструкция водогрейной БМК 1,4 Гкал/ч 9 Котельная на ул.Федосовой 46 Реконструкция водогрейной БМК 3,5 Гкал/ч 10 Котельная на ул.Красная 4а Реконструкция водогрейной БМК 1,4 Гкал/ч 11 Электрокотельная на Заводской 12 Строительство тепловой сети протяженностью 150 м в 2-трубном исчислении диаметром 50 мм (20 м - на высоких опорах, 130 м - на низких опорах) 12 Котельная "Пески" Реконструкция водогрейной БМК 1,4 Гкал/ч 13 Котельная на ул.Пирогова 5 Реконструкция водогрейной БМК 1,4 Гкал/ч 15 Котельная "КАРТЭК" Замена 2*КВГМ-50/150 со вспомогательным оборудованием; 2*ДКВР-10/13 со вспомогательным оборудованием 18 Петрозаводская ТЭЦ Замена турбоагрегата ст. № 1 ПТ-60-130/13 на ПТ-65/75-130/13; Строительство КВГМ-100 №6 Реконструкция КВГМ-100 №4,5
- 12. ПРЕДЛОЖЕНИЯ ПО НОВОМУ СТРОИТЕЛЬСТВУ И РЕКОНСТРУКЦИИ ТЕПЛОВЫХ СЕТЕЙ И СООРУЖЕНИЙ НА НИХ Схемой теплоснабжения предусматривается: • перекладка 29,9 км магистральных тепловых сетей. • перекладка 116,8 км квартальных тепловых сетей. Структура магистральных тепловых сетей по диаметрам: № п/п Диаметр, мм Протяженность, м 1 900 1180 2 800 1748 3 700 10117,71 4 600 3315 5 500 5529 6 450 96 7 400 3160 8 350 619 9 300 804 10 250 1565 11 200 1763 Итого 29897 * В проекте схемы теплоснабжения Петрозаводска предусматривается перекладка тепловых сетей, срок службы которых на расчетный период составляет более 25 лет.
- 13. ОБОСНОВАНИЕ ИНВЕСТИЦИЙ В СТРОИТЕЛЬСТВО, РЕКОНСТРУКЦИЮ И ТЕХНИЧЕСКОЕ ПЕРЕВООРУЖЕНИЕ ИСТОЧНИКОВ И ТЕПЛОВЫХ СЕТЕЙ Общая потребность в финансировании мероприятий (с НДС, в ценах 2013 г.) Инвестиции в мероприятия по источникам теплоснабжения в г. Петрозаводске составят: 1 332 810,55 тыс. руб. Инвестиции для реализации мероприятий по перекладке тепловых сетей в г. Петрозаводске составят: • Магистральные сети - 2 376 500,52 тыс.руб. • Квартальные сети – 2 271 617,14 тыс. руб. Объем финансирования в мероприятия по строительству ИТП для перехода на закрытую схему составит 1 446 868,8 тыс. руб.
- 14. ПРЕДЛОЖЕНИЯ ПО ОПРЕДЕЛЕНИЮ ЕТО В СИСТЕМАХ ТЕПЛОСНАБЖЕНИЯ Система теплоснабжения Рекомендуемый претендент на статус ЕТО (по 808 Постановлению) Система Петрозаводской ТЭЦ и котельных "Центральная", "РЭБ Флота", "Кукковка", № 1, № 4, № 5, № 6 и ОАО "Петрозаводскмаш" ОАО " Территориальная генерирующая компания № 1", 197198, Санкт-Петербург, БЦ «Арена Холл», пр. Добролюбова, 16, корп.2, литера А. Системы: Котельных Славмо - Картэк; Котельной № 2; Котельной № 3; Котельной № 8; Котельной СКЗ; Котельной "Пески" Котельной "Сайнаволок" Котельной "Птицефабрика" ОАО " Территориальная генерирующая компания № 1", 197198, Санкт-Петербург, БЦ «Арена Холл», пр. Добролюбова, 16, корп.2, литера А.
- 15.
