Доклад освещает технические и организационные аспекты реализации масштабных проектов перехода на автоматизированные индивидуальные тепловые пункты (АИТП), включая ошибки проектирования и монтажа. Особое внимание уделяется расчетам, наладочным работам и преимуществам применения заводских тепловых пунктов. В документе также представлены примеры успешных проектов и список услуг, предоставляемых компанией Danfoss.

1. Решение технических и
организационных вопросов при
реализации масштабных проектов
перехода на АИТП
Докладчик: Васев Андрей
руководитель направления реконструкция ТС, ЖКХ, промышленность по РТ
+(843)279 32 44 (5600);
+7-987-424-88-44;
VASEV@DANFOSS.RU

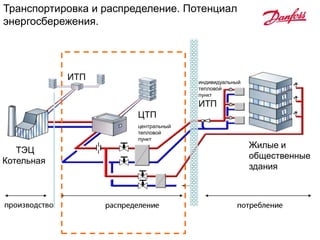

2. Транспортировка и распределение. Потенциал
энергосбережения.
ИТП
индивидуальный
тепловой
пункт
ИТП
ЦТП
центральный
тепловой
пункт
ТЭЦ
Котельная
Жилые и
общественные
здания

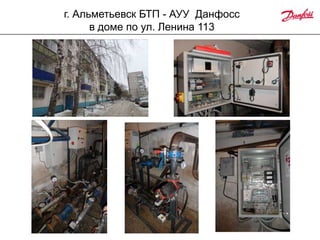

3. г. Альметьевск БТП - АУУ Данфосс
в доме по ул. Ленина 113

4. ИТП в г Набережные Челны

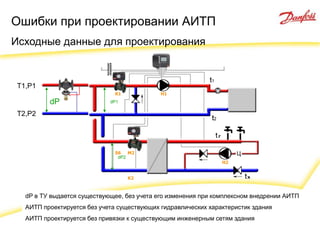

5. Ошибки при проектировании АИТП
Исходные данные для проектирования
Т1,Р1
K1
dP
H1
dP1
Т2,Р2
S6
M2
dP2
H2
K2
dP в ТУ выдается существующее, без учета его изменения при комплексном внедрении АИТП
АИТП проектируется без учета существующих гидравлических характеристик здания
АИТП проектируется без привязки к существующим инженерным сетям здания

6. Ошибки при проектировании АИТП
Пьезометрические характеристики зданий
2
ΔРc
ΔРd
1
ΔРb
D
ΔРа
бар
3
С
В
1 – Расчѐтный режим теплопотребления
А
2 – Пониженный режим
теплопотребления
3 –Максимальный режим
теплопотребления

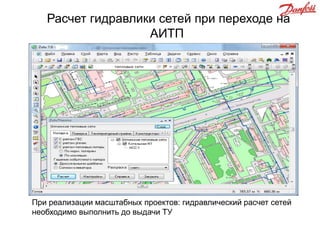

7. Расчет гидравлики сетей при переходе на
АИТП
При реализации масштабных проектов: гидравлический расчет сетей
необходимо выполнить до выдачи ТУ

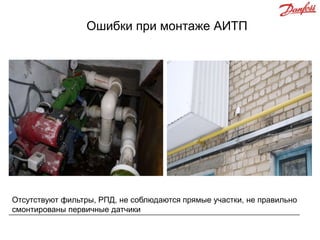

8. Ошибки при монтаже АИТП
Отсутствуют фильтры, РПД, не соблюдаются прямые участки, не правильно
смонтированы первичные датчики

9. Ошибки при монтаже АИТП
Качество монтажа и обвязки оборудования

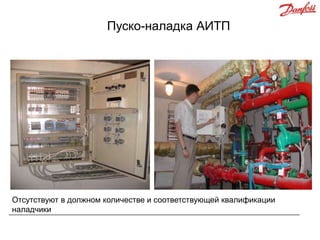

10. Пуско-наладка АИТП
Отсутствуют в должном количестве и соответствующей квалификации
наладчики

11. Пуско-наладка АИТП
ПРОГРАММА РАБОТ ПО ПУСКО-НАЛАДКЕ АИТП
1.
Целью
работы
является
разработка
мероприятий,
обеспечивающих
при
последующем
регулировании
системы
теплоснабжения.
а) расчетные расходы теплоносителя по калориферным установкам и системам
отопления;
б) расчетные температуры воздуха в отапливаемых помещениях и на выходе из
калориферных
установок;
в) температуру обратной воды (при работе всего теплопотребляющего оборудования)
согласно
температурному
графику;
г)
стабильный
гидравлический
и
тепловой
режимы
работы
системы.
2.
Работа
проводится
в
следующем
объеме:
а)
испытания
тепловой
сети,
водоподогревательной
и
насосной
установок;
б)
разработка
мероприятий
по
наладке
наружной
тепловой
сети;
в) разработка мероприятий по наладке внутренних систем теплопотребления,
оборудованных
отопительно-вентиляционными
агрегатами;
г) разработка
мероприятий
по
наладке
внутренних систем
теплопотребления,
оборудованных
конвективно-излучающими
приборами.
3. Разработка мероприятий по наладке наружных сетей и внутренних систем
теплопотребления
включает:
определение
нагрузок;
гидравлический
расчет
и
разработку
теплового
и
гидравлического
режимов;
расчет
размеров
сужающих
устройств.
4.
Работа
оформляется
в
виде
технического
отчета,
содержащего
перечень
разработанных
мероприятий
с
обоснованием
технических
решений,
таблицы,
чертежи в виде принципиальных и расчетных схем. Выполнение мероприятий
заказчиком производится в сроки, согласованные с наладочной организацией.
5. При выполнении заказчиком разработанных мероприятий к отопительному сезону
…… гг. по просьбе заказчика производится регулирование системы теплоснабжения в
отопительном сезоне ………… гг.

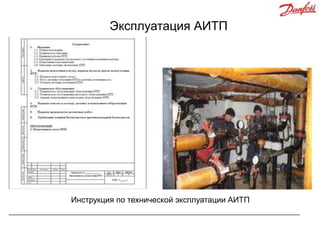

12. Эксплуатация АИТП
Инструкция по технической эксплуатации АИТП

13. Разработка нормативного акта
Необходим регламент обязывающий всех участников процесса реконструкции
неукоснительно его соблюдать.

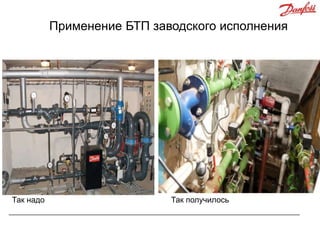

14. Применение БТП заводского исполнения
Так надо
Так получилось

15. Преимущества для проектировщика
 Сокращение сроков проектирования теплового
Экономия энергии
Снижение риска
Надежность
Безопасность
Экономия
времени
Эффективность
Экономия
средств
пункта и снижение объема работ для проектной
организации по проектированию
тепломеханической части проекта ИТП.
Осуществление квалифицированной
технической поддержки компании на всех этапах
 Оперативное предоставление для проектной
организации:
- Технологической схемы теплового пункта
- Расчет основного оборудования
- Спецификации элементов, входящих в
состав БТП
- Электрические схемы подключения
автоматического
шкафа управления
- Предоставление 3D модели теплового пункта
- Компоновка и размеры теплового пункта

16. Преимущества для монтажника

Экономия энергии
Снижение риска
Надежность
Безопасность
Экономия
времени
Эффективность
Экономия
средств
Снижение капитальных затрат на монтаж
БТП и сокращение времени его монтажа.
 Возможность оперативного монтажа
большого количества БТП в сжатые сроки в
случае поставки под большие проекты.
БТП приходит смонтированным на
раме, включая щит автоматики как готовое
решение, для которого необходимо только
подключиться к тепловой сети и внутренним
системам теплопотребления.
 При монтаже БТП осуществляются
следующие технологические операции:
1) Занос БТП через технологические проемы в
помещение ИТП
2) Монтаж БТП, который заключается в
присоединении к трубопроводам тепловой сети
и существующим системам теплопотребления.
Данные технологические операции требуют
минимум рабочего персонала.

17. Преимущества для наладчика
 Сокращение сроков проведения
наладочных работ
Экономия энергии
Снижение риска
Надежность
Безопасность
Возможность массового программирования
ключей управления контроллеров путем
копирования однотипных настроек
 Возможность дистанционного ввода
настроек и диагностики неполадок
контроллера (в случае наличия системы
диспетчеризации)
Экономия
времени
Эффективность
Экономия
средств
 Наличие полного комплекта технической
документации на БТП в целом и
комплектующее его оборудование

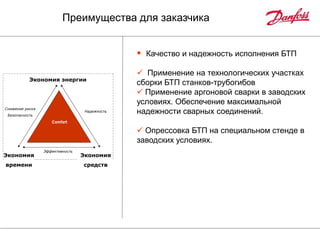

18. Преимущества для заказчика
 Качество и надежность исполнения БТП
Экономия энергии
Снижение риска
Надежность
Безопасность
 Применение на технологических участках
сборки БТП станков-трубогибов
 Применение аргоновой сварки в заводских
условиях. Обеспечение максимальной
надежности сварных соединений.
 Опрессовка БТП на специальном стенде в
заводских условиях.
Экономия
времени
Эффективность
Экономия
средств

19. Преимущества для эксплуатирующей организации

Снижение эксплуатационных расходов в
связи с высокой надежностью комплекса.
Экономия энергии
 Гарантийные обязательства поставщика.
 Обслуживание сертифицированным
сервисным партнером
Снижение риска
Надежность
Безопасность

Возможность включения в систему
диспетчеризации в течении короткого времени.
Экономия
времени
Эффективность
Экономия
средств

Экономия места в технических помещениях
(Возможность их использования по другому
назначению или сдача в аренду)

20. Пилотные регуляторы давления (PCV)
и балансировка сетей
Пилотные регуляторы – регуляторы прямого
действия с увеличенными значениями
пропускных способностей, большими
диапазонами настройки
Широкий динамический диапазон
Компактные размеры
Повышенные Кv
Функция безопасности
Широкий диапазон выполняемых задач

21. Пилотные регуляторы давления (PCV) и балансировка
сетей
Карта проекта

22. Пилотные регуляторы давления (PCV) и балансировка
сетей
Пример установки PCV
ЦТП, город Санкт-Петербург,
Ул. Ударников д.49
PCVP – регулятор перепада
давления , основная функция
– поддержания постоянного
перепада для обеспечения
высокого качества
регулирования; ограничение
расхода
22

23. В системах с постоянным расходом балансировочный клапан MSV-F2
дросселирует излишний располагаемый напор в трубопроводной
сети, значение которого определяется настройкой клапана.
-23-

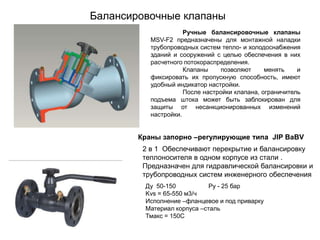

24. Балансировочные клапаны
Ручные балансировочные клапаны
MSV-F2 предназначены для монтажной наладки
трубопроводных систем тепло- и холодоснабжения
зданий и сооружений с целью обеспечения в них
расчетного потокораспределения.
Клапаны
позволяют
менять
и
фиксировать их пропускную способность, имеют
удобный индикатор настройки.
После настройки клапана, ограничитель
подъема штока может быть заблокирован для
защиты от несанкционированных изменений
настройки.
Краны запорно –регулирующие типа JIP BaBV
2 в 1 Обеспечивают перекрытие и балансировку
теплоносителя в одном корпусе из стали .
Предназначен для гидравлической балансировки и
трубопроводных систем инженерного обеспечения
Ду 50-150
Ру - 25 бар
Kvs = 65-550 м3/ч
Исполнение –фланцевое и под приварку
Материал корпуса –сталь
Тмакс = 150С

26. Рига
Тольятти
Примеры реализации масштабных
проектов
Хабаровск
Луга

27. Реконструкция и установка БТП в жилых,
административных
и социальных домах в г. Луга
Для производства 115 БТП были привлечены несколько заводов компании Danfoss.
• Завод Danfoss SBT SRL Румыния
размещено на
производстве – 69 шт.
• Завод Danfoss LPM Sp. z o.o. Польша
•
.
размещено
на производстве – 46 шт

28. Примеры реализации масштабных
проектов
Количество БТП-115 шт.
Время производства БТП с момента первого размещения заказа до даты
прибытия последней партии БТП-78 дней.
Срок реализации контракта (с момента подписания контракта до даты 100%
оплаты)-115 дней

29. Перечень сопутствующих
услуг, представляемых Данфосс
Для проектных, монтажный и сервисных организаций
подбор оптимального технического решения для ИТП, систем ОХВК
разработка ТЭО
расчет
и
подбор
любой
конфигурации
ИТП
заводской
готовности,
выполнение
3D моделей.
Выполнение
любых
необходимых видов, разрезов и сечений узлов
расчет и подбор теплообменников, преобразователей частоты и
устройств
плавного
пуска
для
любых
электродвигателей
(насосов, тягодутьевых машин, лифтов и иных сфер применения)
установка, обучение и техническая поддержка лицензионного ПО
«Данфосс СО», предназначенного для расчета гидравлических
параметров системы отопления.
консультации и технический анализ проектных решений
представление актуальных пособий по проектированию инженерных
систем и каталогов оборудования Данфосс
проведение технических обучающих семинаров
шеф-монтаж (при необходимости)
участие специалистов компании в ПНР
аттестация и аккредитация сервисных организаций

30. Решение технических и
организационных вопросов при
реализации масштабных проектов
перехода на АИТП
Знаем
Умеем
Можем

31. Спасибо за внимание
