Види палива

1. Які ж види палива існують в наш
час, яке місце посідають в
енергетиці країни і чому?
Головні екологічні проблеми,
зумовлені видобуванням і
використанням вуглеводневої
сировини та способи захисту від
продуктів її переробки .

2. • П а л и в о – це природні або синтетичні
речовини, спалювання яких
супроводжується виділенням великої
кількості теплової енергії.
• Людина з давніх часів використовувала
різні види природного палива для
приготування їжі та обігріву житла, а згодом
і для виготовлення предметів побуту, зброї
тощо.

3. За агрегатним
станом
Загальна класифікація палива
За походженням палива
Природного
походження
Штучне
Рідке Нафта
Бензин, керосин, дизельне пальне,
мазут, спирт, бензол, смоли
(кам’яновугільна, торфяна,
сланцева) тощо
Газоподібне Природній та супутній
нафтовий гази
Генераторний, коксовий,
полукоксовий, доменний
нафтопереробних заводів, тощо
Тверде Вугілля , горючі сланці,
торф , дрова
Кам’яновугільний кокс та
напівкокс ,брикетоване пальне,
деревне вугілля, тощо

4. • Вуглеводні у природі зустрічаються переважно
у вигляді природного газу, нафти та кам’яного
вугілля..

5. ССккллаадд ппррииррооддннооггоо ггааззуу

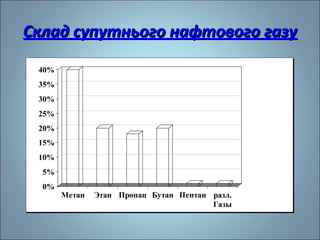

6. ССккллаадд ссууппууттннььооггоо ннааффттооввооггоо ггааззуу
40%
35%
30%
25%
20%
15%
10%
5%
0%
Метан Этан Пропан Бутан Пентан разл.
Газы

7. Найважливіші ппррооддууккттии,, ооддеерржжуувваанніі зз
ппррииррооддннооггоо іі ссууппууттннььооггоо ннааффттооввооггоо ггааззіівв
Поліетилен Этиловий спирт
Природні
горючі
гази
Водень Аміак
Солі амонія
Азотна кислота
Карбамід
Розчинники
Синтетичний каучук
Пластмаси
Сірководень
сіра
Сірчана кислота
Синтез - газ
Кисневмісні речовини Гелій

8. Фізичні
властивості:
1. Масляниста горюча
5. Не розчиняється у
8
Склад:
Склад:
Складна суміш
вуглеводнів
(150)– алканів,
циклоалканів,
аренів лінійної і
розгалудженої
Складна суміш
вуглеводнів
(150)– алканів,
циклоалканів,
аренів лінійної і
розгалудженої
будови.
будови.
Способи
переробки
Способи
переробки
Фізичні
властивості:
1. Масляниста горюча
рідина.
рідина.
2. Темний колір.
3. Легша за воду.
4. Специфічний
2. Темний колір.
3. Легша за воду.
4. Специфічний
запах.
запах.
5. Не розчиняється у
воді.
воді.
6. Не має певної
6. Не має певної
температури
кипіння.
температури
кипіння.
ННННааааффффттттаааа
ФФііззииччнніі ХХііммііччнніі
РРееккттииффікікаацціяія
ААллккіліліріруувваанннняя
ААррооммааттииззаацціяія
ККррееккінінгг

9. Схема ттррууббччаассттооїї ууссттааннооввккии ддлляя
ббееззппееррееррввннооїї ппееррееггооннккии ннааффттии
1 – Трубчаста піч
.2 – рефтифікаційна колона
3 -Холодильник

10. Важнейшие продукты, получаемые при переработке нефти
Синтетический Азотные
аммиак удобрения
Разные непредельные
углеводороды
Искусственное созревание
плодов Ароматические углеводороды
Винный спирт Синтетический
каучук Растворители
Взрывчатые
вещества
Взрывчатые
Растворители вещества
Сахарин
Пластмассы Красители

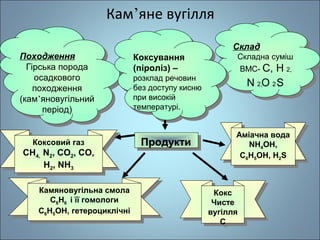

12. 12
Кам’яне вугілля
Походження
Гірська порода
Походження
Гірська порода
осадкового
походження
осадкового
походження
(кам’яновугільний
(кам’яновугільний
період)
період)
Склад
Складна суміш
ВМС- С, Н 2,
N 2,O 2 S,
Склад
Складна суміш
ВМС- С, Н 2,
N 2,O 2 S,
Коксування
(піроліз) –
розклад речовин
без доступу кисню
при високій
температурі.
Коксування
(піроліз) –
розклад речовин
без доступу кисню
при високій
температурі.
Коксовий газ ППррооддууккттии
СН4, N2, CO2, CO,
Коксовий газ
СН4, N2, CO2, CO,
Н2, NН3
Н2, NН3
Камяновугільна смола
C6H6 і її гомологи
C6H5OH, гетероциклічні
Камяновугільна смола
C6H6 і її гомологи
C6H5OH, гетероциклічні
Аміачна вода
Аміачна вода
NH4OH,
C6H5OH, H2S
NH4OH,
C6H5OH, H2S
Кокс
Чисте
вугілля
Кокс
Чисте
вугілля
С
С

13. ССххееммаа ккооккссооввооїї ппееччіі
Кам’яне
вугілля
Завантажува
льні отвори
Камери для
коксування
вугілля
Труби для виходу
летких продуктів
Газозбірник
Регенератори для
нагрівання газу і
повітря
Продукти
конденсату
t= 900 – Сировина
1050 C۫, без
доступу
повітря

14. ППррооддууккттии ппееррееррооббккии
ккаамм’’яяннооггоо ввууггіілллляя
Світильний газ
Кам’яне вугілля Кокс
Нафталін Трінітронафталін
Красителі
Аміак
Тротил
Толуол
Красителі
Сахарин
Анілін Саліцилові
препарати Фенацетин
Бензол
Пек
Фенол
Пластмаси
Камяно
вугільна
смола
Пікринова
Красителі кислота

15. • Автомобіль Audi на Автомобіль Honda
• дизельному паливі на бензині

16. Для заправки літаків використовується
авіаційний бензин – більшої якості, ніж автомобільний.
Авіаційний бензин Заправка літака

17. • Сільськогосподарська техніка в основному
теж працює на дизельному паливі, яке
одержують із нафтопродуктів:

18. • Нафтопродукти широко використовуються
також як паливо в котельнях для обігріву
житлових будинків, промислових підприємств,
громадських установ та інших приміщень.

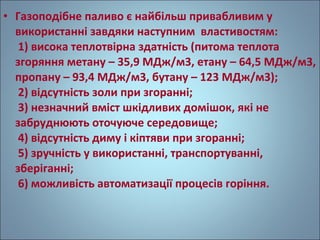

19. • Газоподібне паливо є найбільш привабливим у
використанні завдяки наступним властивостям:
1) висока теплотвірна здатність (питома теплота
згоряння метану – 35,9 МДж/м3, етану – 64,5 МДж/м3,
пропану – 93,4 МДж/м3, бутану – 123 МДж/м3);
2) відсутність золи при згоранні;
3) незначний вміст шкідливих домішок, які не
забруднюють оточуюче середовище;
4) відсутність диму і кіптяви при згоранні;
5) зручність у використанні, транспортуванні,
зберіганні;
6) можливість автоматизації процесів горіння.

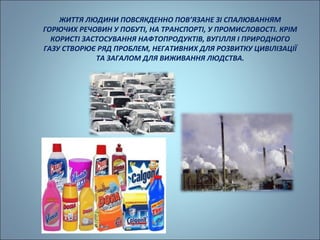

20. ЖИТТЯ ЛЮДИНИ ПОВСЯКДЕННО ПОВ’ЯЗАНЕ ЗІ СПАЛЮВАННЯМ
ГОРЮЧИХ РЕЧОВИН У ПОБУТІ, НА ТРАНСПОРТІ, У ПРОМИСЛОВОСТІ. КРІМ
КОРИСТІ ЗАСТОСУВАННЯ НАФТОПРОДУКТІВ, ВУГІЛЛЯ І ПРИРОДНОГО
ГАЗУ СТВОРЮЄ РЯД ПРОБЛЕМ, НЕГАТИВНИХ ДЛЯ РОЗВИТКУ ЦИВІЛІЗАЦІЇ
ТА ЗАГАЛОМ ДЛЯ ВИЖИВАННЯ ЛЮДСТВА.

21. ЗЗааббррууддннеенннняя ппооввііттрряя
• Ще не так давно ми раділи
новим здобуткам
індустріалізації. Густий чорний
дим над заводськими трубами
або повалені бульдозером
дерева під новий будівельний
майданчик сприймалися як
символи технічного прогресу, а
перші хімічні та металургійні
промислові гіганти викликали
ейфорію. Прозріння наступило в
останні 25-30 років. І тепер
фабричний дим - це вже
забруднювач атмосфери,
шкідливі токсичні викиди
продукції хімічної
промисловості становлять
глобальну проблему, яка
потребує негайного вирішення.

22. • Розглянемо основні шкідливі газові викиди з
погляду їх впливу на навколишнє середовище.
• Вуглекислий газ СО2 утворюється в результаті
спалювання викопних видів палива, таких як
вугілля, нафта, природний газ, штучне та
синтетичне паливо і біомаса (деревина). Це
основа компонента (з триатомних газів), який
спричиняє утворення «парникового ефекту». У
результаті неповного згорання виділяється також
монооксид вуглецю СО – токсичний газ, що
шкідливо впливає на серцево-судинну систему
людини.

23. • Діоксид сірки, або сірчистий ангідрид SО2 – один із
найтоксичніших газоподібних викидів
енергоустановок, становить приблизно 90 % викидів
сірчистих сполук із димовими газами котлоагрегатів
(решта – SO3). Найбільшу кількість сірки містять
вугілля і важкі види нафтопродуктів; легкі
нафтопродукти містять меншу кількість сірки, і,
нарешті, бензин і природний газ практично не мають її
у своєму складі.
• Діоксид сірки шкідливо впливає на здоров’я людини.
• За наявності кисню SO2 переходить у SO3 і, завдяки
взаємодії з водою Н2О, утворює сірчану кислоту.
• Напишіть рівняння реакцій.

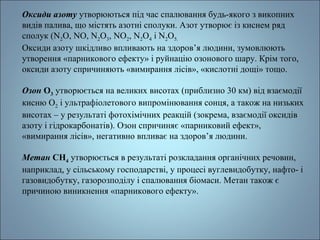

24. Оксиди азоту утворюються під час спалювання будь-якого з викопних
видів палива, що містять азотні сполуки. Азот утворює із киснем ряд
сполук (N2O, NO, N2O3, NO2, N2O4 і N2O5.
Оксиди азоту шкідливо впливають на здоров’я людини, зумовлюють
утворення «парникового ефекту» і руйнацію озонового шару. Крім того,
оксиди азоту спричиняють «вимирання лісів», «кислотні дощі» тощо.
Озон О3 утворюється на великих висотах (приблизно 30 км) від взаємодії
кисню О2 і ультрафіолетового випромінювання сонця, а також на низьких
висотах – у результаті фотохімічних реакцій (зокрема, взаємодії оксидів
азоту і гідрокарбонатів). Озон спричиняє «парниковий ефект»,
«вимирання лісів», негативно впливає на здоров’я людини.
Метан СН4 утворюється в результаті розкладання органічних речовин,
наприклад, у сільському господарстві, у процесі вуглевидобутку, нафто- і
газовидобутку, газорозподілу і спалювання біомаси. Метан також є
причиною виникнення «парникового ефекту».

25. ПАРНИКОВИЙ ЕФЕКТ
ПОГЛИНАННЯ І ВИПРОМІНЮВАННЯ ЕНЕРГІЇ ДІОКСИДОМ КАРБОНУ ТА
ІНШИМИ РЕЧОВИНАМИ СПРИЧИНЮЄ ПАРНИКОВИЙ ЕФЕКТ. ОТЖЕ, МОЖНА
СКАЗАТИ, ЩО МИ ЖИВЕМО В УМОВАХ ПАРНИКОВОГО ЕФЕКТУ, І ЦЕ
ВІДПОВІДАЄ НОРМАЛЬНОМУ СТАНОВІ АТМОСФЕРИ, КОМФОРТУ ДЛЯ НАС.
ПРОТЕ ПОСИЛЕННЯ ЦЬОГО ЕФЕКТУ МОЖЕ МАТИ ЗГУБНІ НАСЛІДКИ, А САМЕ
– ГЛОБАЛЬНЕ ПІДВИЩЕННЯ ТЕМПЕРАТУРИ Й У ЗВ’ЯЗКУ З ЦИМ – ЗМІНУ
КЛІМАТУ.

26. ПРОТЯГОМ ОСТАННІХ 100 РОКІВ У РЕЗУЛЬТАТІ ТЕХНОГЕННОЇ ДІЯЛЬНОСТІ
ЛЮДИНИ ВМІСТ ВУГЛЕКИСЛОГО ГАЗУ В АТМОСФЕРІ НЕВПИННО ЗРОСТАЄ.
КРІМ ПАРНИКОВОГО ЕФЕКТУ В РЕЗУЛЬТАТІ ПЕРЕРОБКИ І ВИКОРИСТАННЯ
ГОРЮЧИХ КОРИСНИХ КОПАЛИН АТМОСФЕРА ЗАБРУДНЮЄТЬСЯ
ШКІДЛИВИМИ РЕЧОВИНАМИ. УСІ ЦІ РЕЧОВИНИ СПРИЧИНЮЮТЬ
ФОТОХІМІЧНИХ СМОГ, КИСЛОТНІ ДОЩІ ТОЩО.

27. Фотохімічний смог утворюється в результаті реакцій, що
відбуваються під впливом сонячного світла (фотохімічні реакції). При
цьому додатково утворюється діоксид нітрогену та озон. Останній
реагує з вуглеводнями, що виділяються в повітря від неповного
згоряння пального. У результаті утворюються сполуки, небезпечні для
здоров’я людей і шкідливі для довкілля.

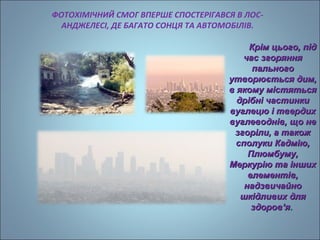

28. ФОТОХІМІЧНИЙ СМОГ ВПЕРШЕ СПОСТЕРІГАВСЯ В ЛОС-
АНДЖЕЛЕСІ, ДЕ БАГАТО СОНЦЯ ТА АВТОМОБІЛІВ.
ККрріімм ццььооггоо,, ппіідд
ччаасс ззггоорряянннняя
ппааллььннооггоо
ууттввооррююєєттььссяя ддиимм,,
вв яяккооммуу ммііссттяяттььссяя
ддррііббнніі ччаассттииннккии
ввууггллееццюю іі ттввееррддиихх
ввууггллееввоодднніівв,, щщоо ннее
ззггооррііллии,, аа ттааккоожж
ссппооллууккии ККааддммііюю,,
ППллююммббууммуу,,
ММееррккууррііюю ттаа іінншшиихх
ееллееммееннттіівв,,
ннааддззввииччааййнноо
шшккііддллииввиихх ддлляя
ззддоорроовв’’яя..

29. Основними забруднювачами
атмосфери є промислові
підприємства.

30. • Локальне забруднення ґрунтів можливе
коли забруднювачами є нафта,
нафтопродукти, газові викиди. Істотне
джерело забруднення ґрунтів — хімічні
засоби захисту рослин, меліоранти і
мінеральні добрива, що містять важкі метали
та інші токсичні речовини.
Найнебезпечнішими для ґрунтового покриву
є стічні води хімічної промисловості, що
містять цинк, хром, ртутні сполуки, свинець,
фтор, формальдегіди, метанол, бутан,
меланін та інші речовини. Стоки
коксохімічних заводів містять феноли,
роданіди, різні масла.

31. Забруднення грунту

32. обміну в системі
океан-атмосфера
32
Загибель ікри,
Загибель ікри,
мальків,
молодої риби
мальків,
молодої риби
Поява потворних
нежиттєздатних
Загибель
водоплавних
птахів
ЕЕккооллооггііччнніі ннаассллііддккии
ЕЕккооллооггііччнніі ннаассллііддккии
ннааффттооввооггоо
ззааббррууддннеенннняя
ннааффттооввооггоо
ззааббррууддннеенннняя
Поява потворних
нежиттєздатних
особин
особин
Загибель
водоплавних
птахів
Порушення
фотосинтезу-
зменшення
первинної
біопродукції на 10%
Порушення
фотосинтезу-
зменшення
первинної
біопродукції на 10%
Порушення
Порушення
обміну в системі
океан-атмосфера
Накопичення
канцерогенів по
ланцюгам
живлення
Накопичення
канцерогенів по
ланцюгам
живлення

33. 33
Це повинен знати кожний
• 1. При загруженні шахти і видачі 1 т вугілля
викидається 0,75кг пилу, 0,55кг сірководню,
0,07кг аміаку, 0,0004кг цианідів, 0,13кг
фенолу, 0,16кг аренів.
• Нафта – найстійкіший забруднювач
океанічних вод. Кожного року в моря і
океани потрапляє 6-10 млн. тонн нафти.
• Одна тонна нафти, розтікаючись, утворює
на поверхні пляму, площею 12 км2.

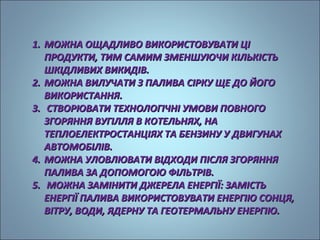

35. 11.. ММООЖЖННАА ООЩЩААДДЛЛИИВВОО ВВИИККООРРИИССТТООВВУУВВААТТИИ ЦЦІІ
ППРРООДДУУККТТИИ,, ТТИИММ ССААММИИММ ЗЗММЕЕННШШУУЮЮЧЧИИ ККІІЛЛЬЬККІІССТТЬЬ
ШШККІІДДЛЛИИВВИИХХ ВВИИККИИДДІІВВ..
22.. ММООЖЖННАА ВВИИЛЛУУЧЧААТТИИ ЗЗ ППААЛЛИИВВАА ССІІРРККУУ ЩЩЕЕ ДДОО ЙЙООГГОО
ВВИИККООРРИИССТТААННННЯЯ..
33.. ССТТВВООРРЮЮВВААТТИИ ТТЕЕХХННООЛЛООГГІІЧЧННІІ УУММООВВИИ ППООВВННООГГОО
ЗЗГГООРРЯЯННННЯЯ ВВУУГГІІЛЛЛЛЯЯ ВВ ККООТТЕЕЛЛЬЬННЯЯХХ,, ННАА
ТТЕЕППЛЛООЕЕЛЛЕЕККТТРРООССТТААННЦЦІІЯЯХХ ТТАА ББЕЕННЗЗИИННУУ УУ ДДВВИИГГУУННААХХ
ААВВТТООММООББІІЛЛІІВВ..
44.. ММООЖЖННАА УУЛЛООВВЛЛЮЮВВААТТИИ ВВІІДДХХООДДИИ ППІІССЛЛЯЯ ЗЗГГООРРЯЯННННЯЯ
ППААЛЛИИВВАА ЗЗАА ДДООППООММООГГООЮЮ ФФІІЛЛЬЬТТРРІІВВ..
55.. ММООЖЖННАА ЗЗААММІІННИИТТИИ ДДЖЖЕЕРРЕЕЛЛАА ЕЕННЕЕРРГГІІЇЇ:: ЗЗААММІІССТТЬЬ
ЕЕННЕЕРРГГІІЇЇ ППААЛЛИИВВАА ВВИИККООРРИИССТТООВВУУВВААТТИИ ЕЕННЕЕРРГГІІЮЮ ССООННЦЦЯЯ,,
ВВІІТТРРУУ,, ВВООДДИИ,, ЯЯДДЕЕРРННУУ ТТАА ГГЕЕООТТЕЕРРММААЛЛЬЬННУУ ЕЕННЕЕРРГГІІЮЮ..

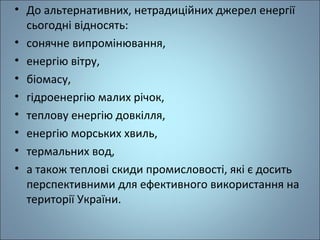

36. • До альтернативних, нетрадиційних джерел енергії
сьогодні відносять:
• сонячне випромінювання,
• енергію вітру,
• біомасу,
• гідроенергію малих річок,
• теплову енергію довкілля,
• енергію морських хвиль,
• термальних вод,
• а також теплові скиди промисловості, які є досить
перспективними для ефективного використання на
території України.
