Dokumen ini menjelaskan tentang pemodelan tiga dimensi sebuah objek pepejal dengan tapak berbentuk segiempat tepat dan sisi tegak. Terdapat arahan untuk melukis pelan dan pantulan objek dari dua sudut pandang berbeza. Soalan ini mengandungi tiga bahagian yang memerlukan lukisan dalam skala penuh untuk mendapatkan pelan dan elevasi objek tersebut.

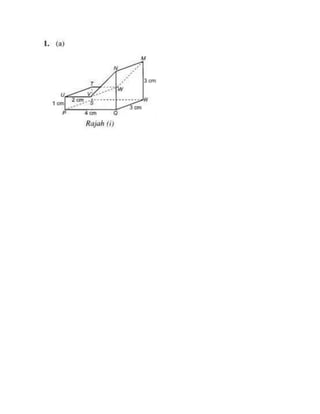

1. 6 cm
X
A
B
C
D
Y
4 cm
P
U
T
S
R
Q
5 cm

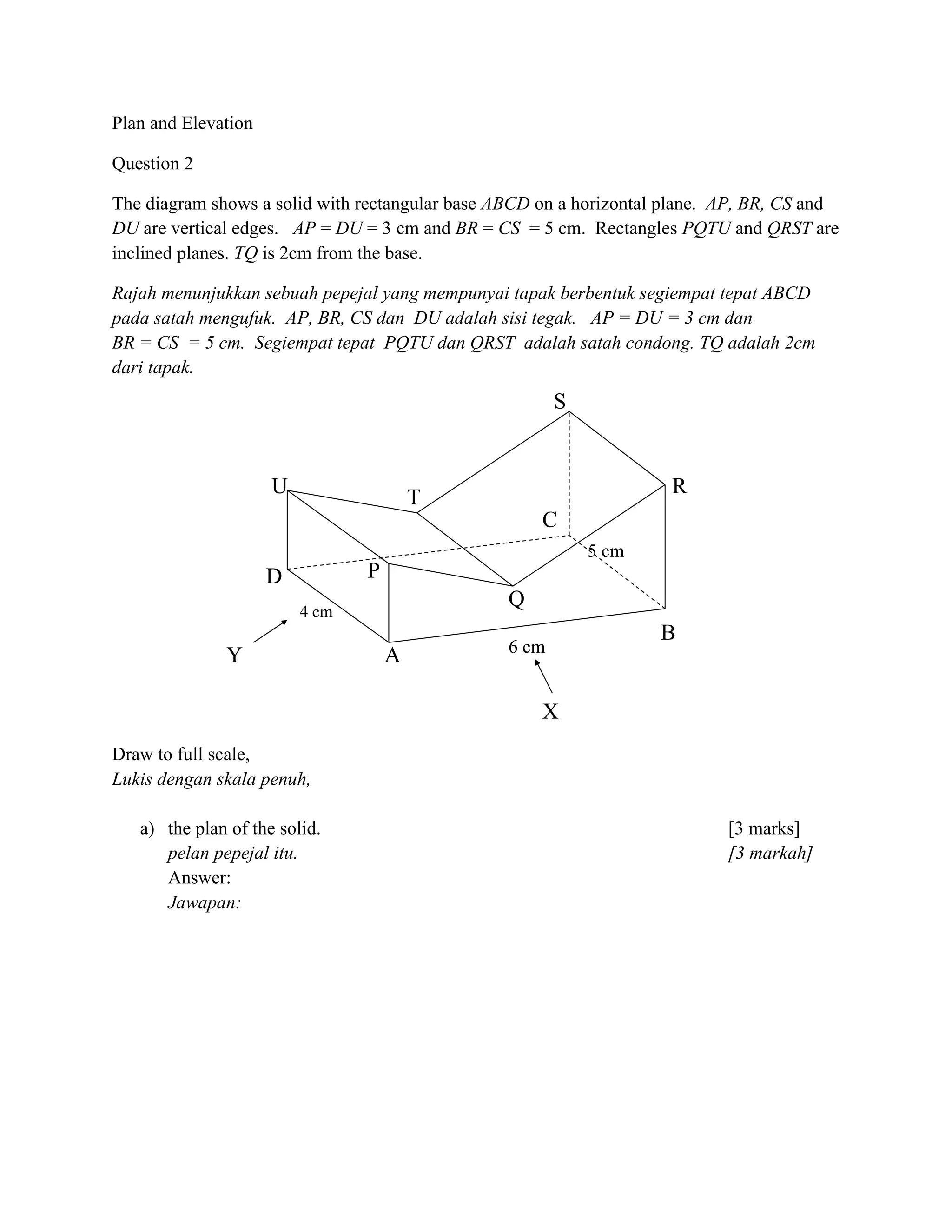

Plan and Elevation
Question 2
The diagram shows a solid with rectangular base ABCD on a horizontal plane. AP, BR, CS and
DU are vertical edges. AP = DU = 3 cm and BR = CS = 5 cm. Rectangles PQTU and QRST are
inclined planes. TQ is 2cm from the base.
Rajah menunjukkan sebuah pepejal yang mempunyai tapak berbentuk segiempat tepat ABCD
pada satah mengufuk. AP, BR, CS dan DU adalah sisi tegak. AP = DU = 3 cm dan
BR = CS = 5 cm. Segiempat tepat PQTU dan QRST adalah satah condong. TQ adalah 2cm
dari tapak.
Draw to full scale,
Lukis dengan skala penuh,
a) the plan of the solid. [3 marks]
pelan pepejal itu. [3 markah]
Answer:
Jawapan:

2. b) the elevation on a vertical plane parallel to AB as viewed from X
dongakan pepejal itu pada satah mencancang yang selari dengan AB sebagaimana
dilihat dari X.
Answer: [4 marks]
Jawapan: [4 markah]
c) the elevation on a vertical plane parallel to AD as viewed from Y
dongakan pepejal itu pada satah mencancang yang selari dengan AD sebagaimana
dilihat dari Y.
Answer: [5 marks]
Jawapan: [5 markah]

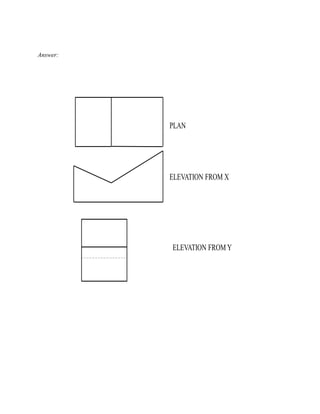

3. PLAN
ELEVATION FROM X
ELEVATION FROM Y
Answer:
