1. PROFIL
Nama : Abdurrochman
Kelas : 1A-Telekomunikasi
NIM : 131331001

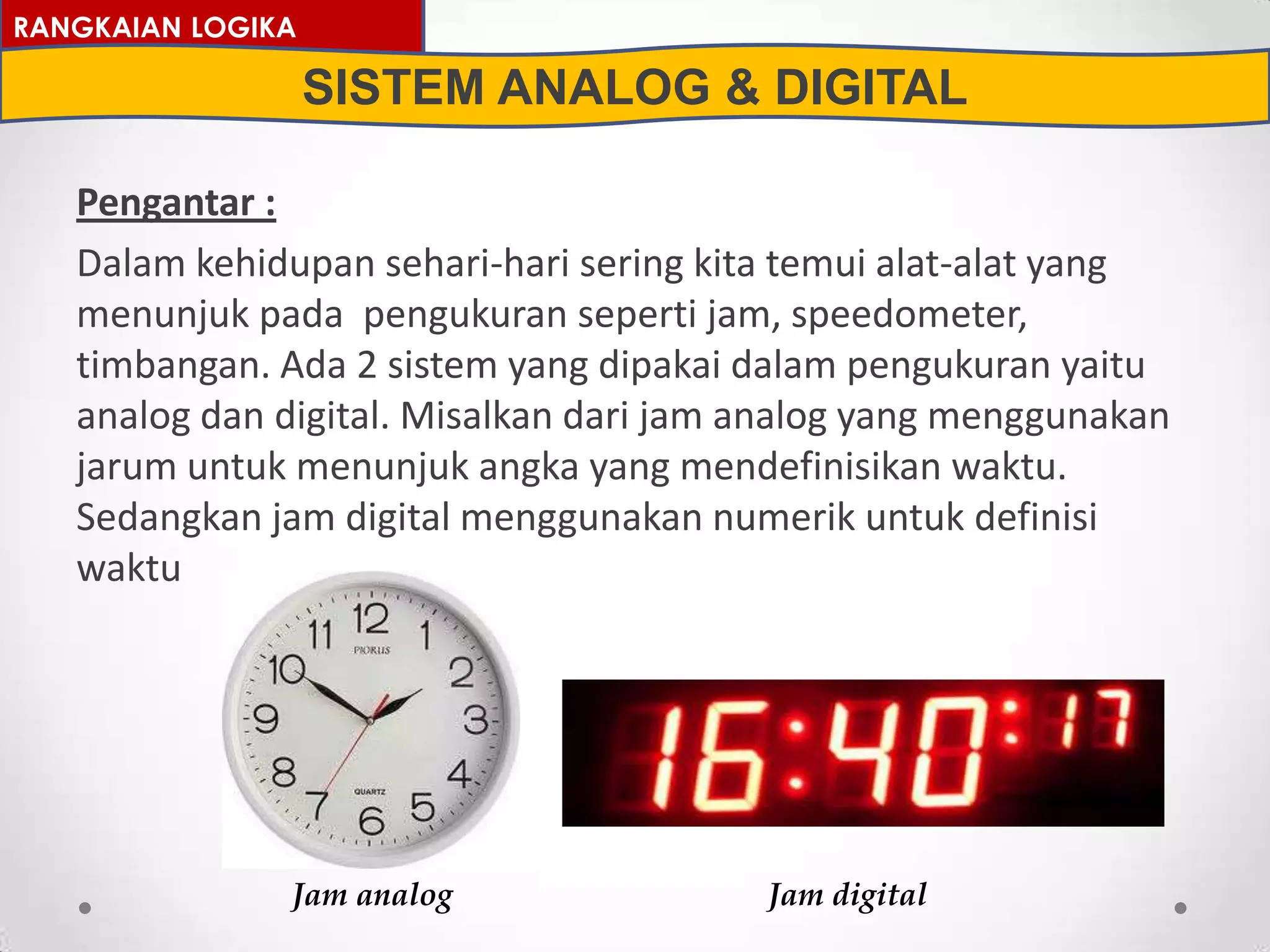

2. Pengantar :
Dalam kehidupan sehari-hari sering kita temui alat-alat yang
menunjuk pada pengukuran seperti jam, speedometer,
timbangan. Ada 2 sistem yang dipakai dalam pengukuran yaitu
analog dan digital. Misalkan dari jam analog yang menggunakan
jarum untuk menunjuk angka yang mendefinisikan waktu.
Sedangkan jam digital menggunakan numerik untuk definisi
waktu
RANGKAIAN LOGIKA
SISTEM ANALOG & DIGITAL
Jam analog Jam digital

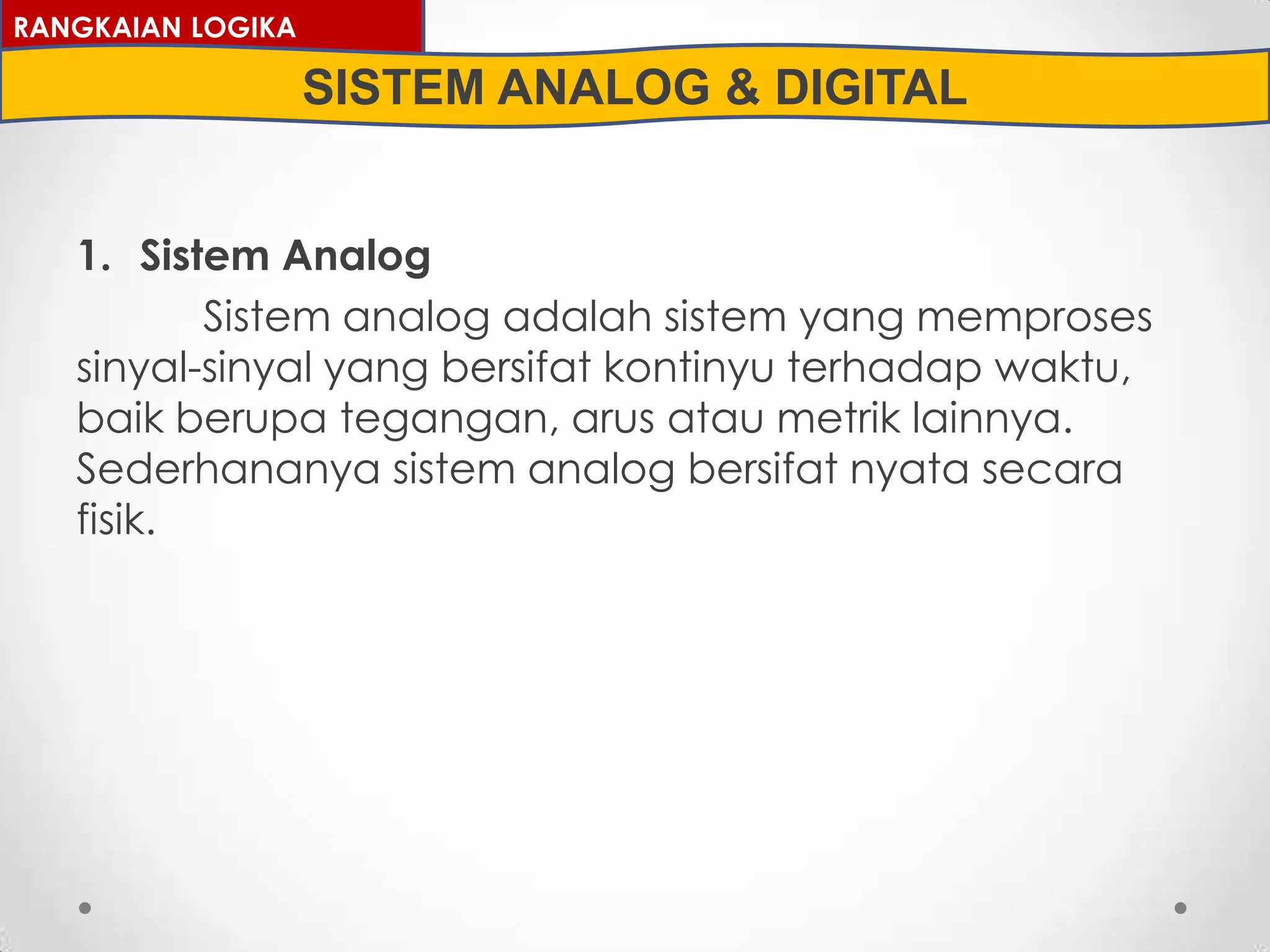

3. 1. Sistem Analog
Sistem analog adalah sistem yang memproses
sinyal-sinyal yang bersifat kontinyu terhadap waktu,
baik berupa tegangan, arus atau metrik lainnya.
Sederhananya sistem analog bersifat nyata secara
fisik.
RANGKAIAN LOGIKA
SISTEM ANALOG & DIGITAL

4. RANGKAIAN LOGIKA
SISTEM ANALOG & DIGITAL

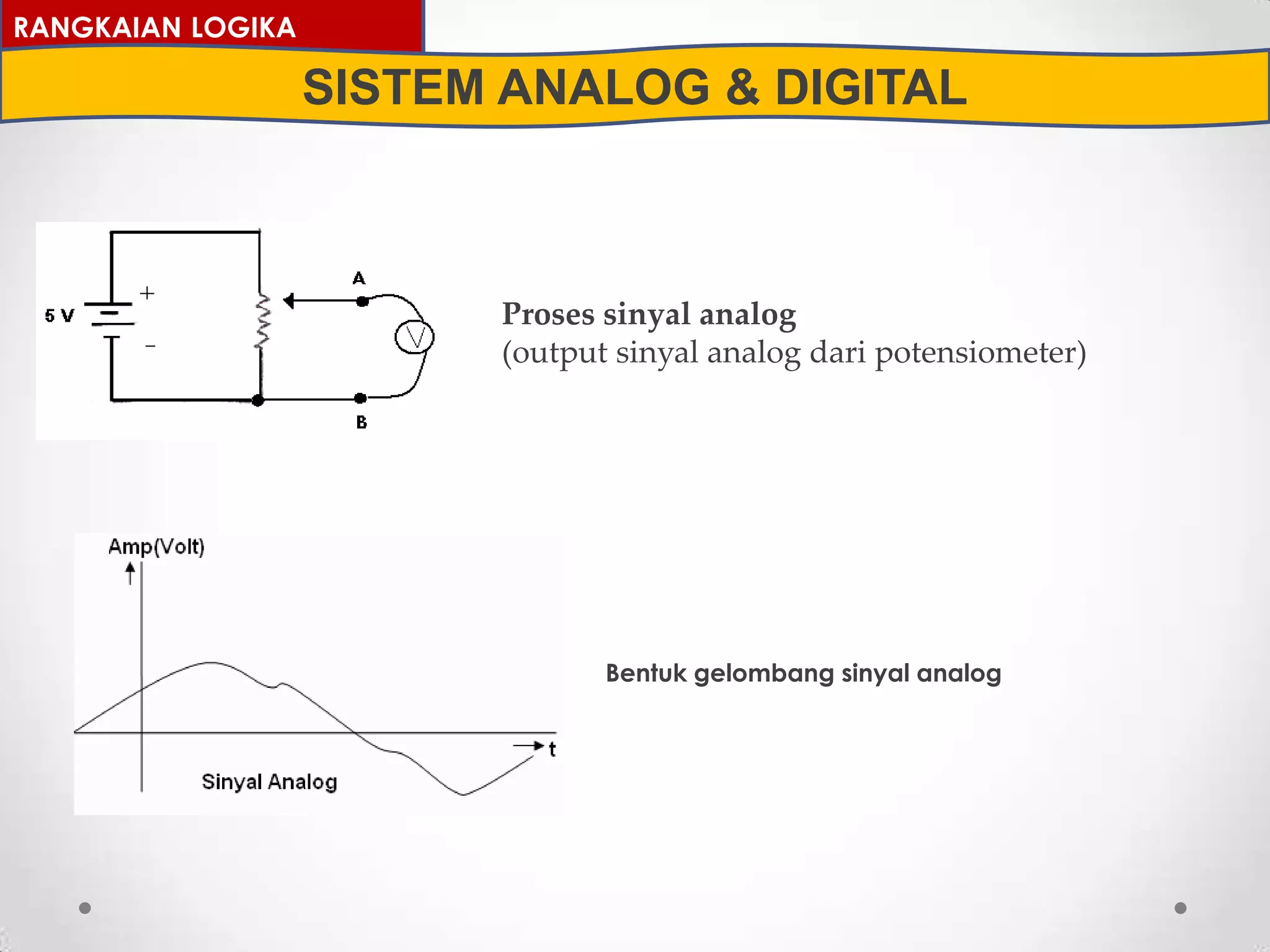

Bentuk gelombang sinyal analog
Proses sinyal analog
(output sinyal analog dari potensiometer)

5. RANGKAIAN LOGIKA
SISTEM ANALOG & DIGITAL

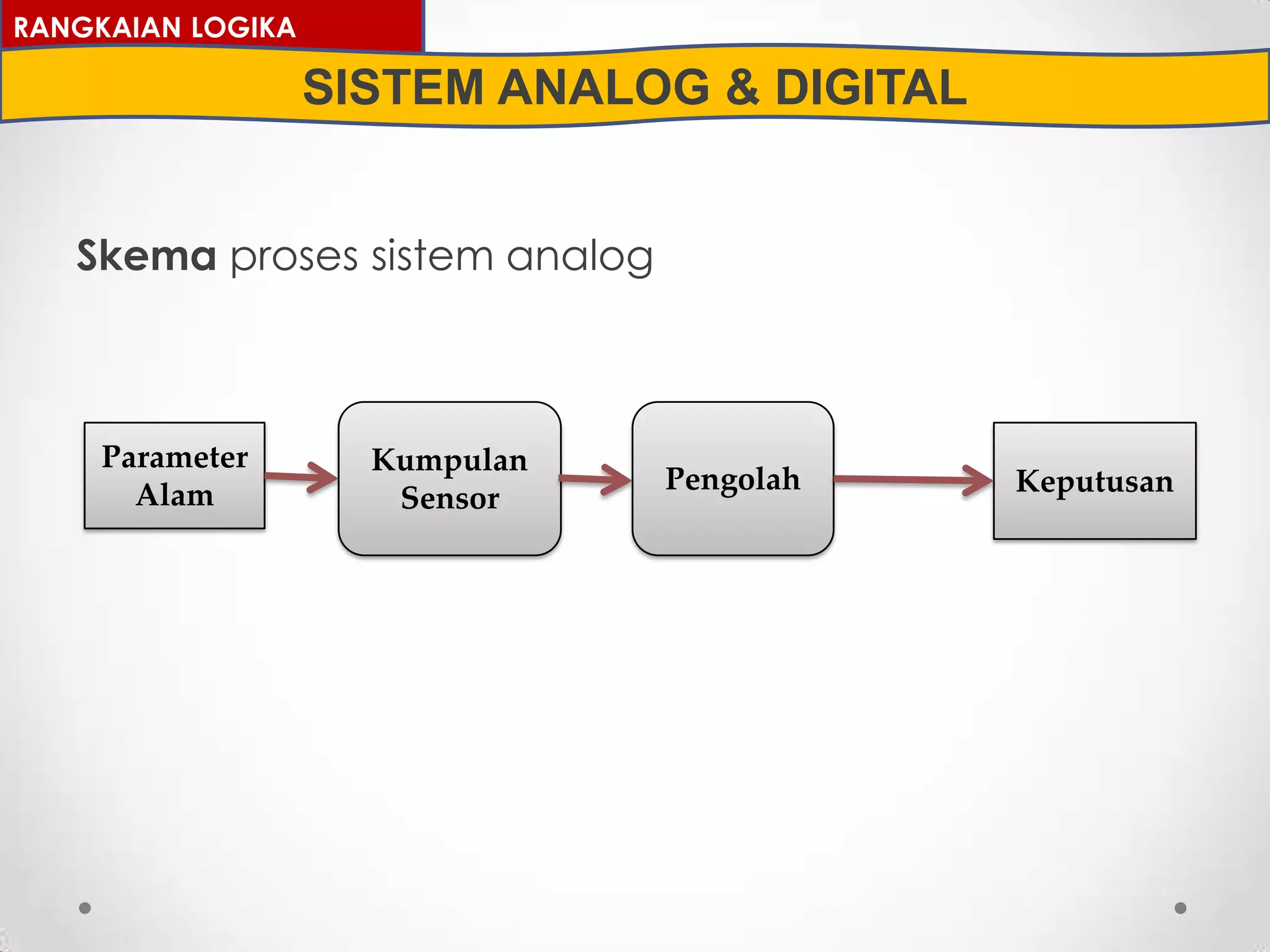

Skema proses sistem analog
Kumpulan
Sensor
Parameter
Alam
Pengolah Keputusan

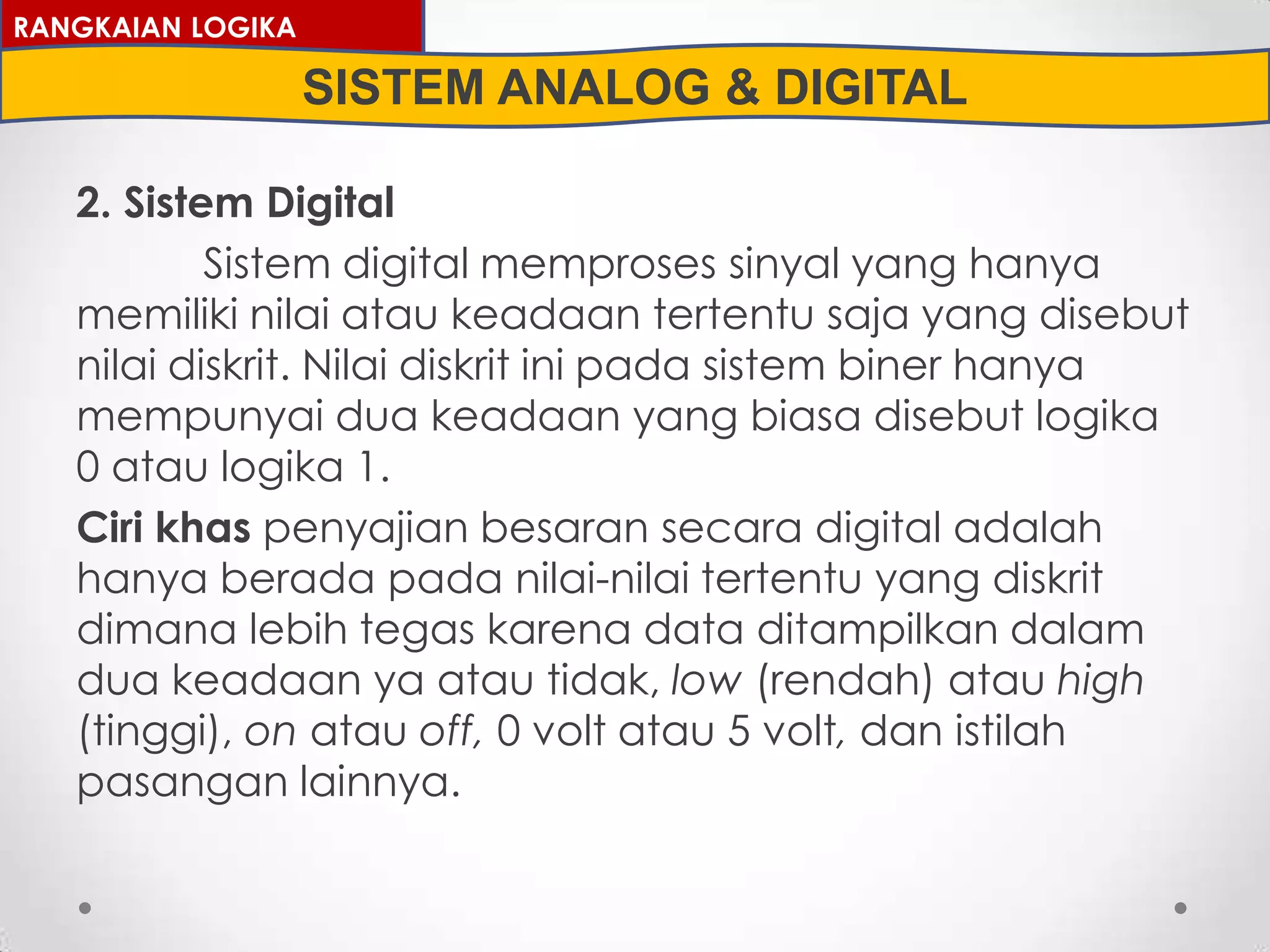

6. 2. Sistem Digital
Sistem digital memproses sinyal yang hanya
memiliki nilai atau keadaan tertentu saja yang disebut
nilai diskrit. Nilai diskrit ini pada sistem biner hanya
mempunyai dua keadaan yang biasa disebut logika
0 atau logika 1.
Ciri khas penyajian besaran secara digital adalah
hanya berada pada nilai-nilai tertentu yang diskrit
dimana lebih tegas karena data ditampilkan dalam
dua keadaan ya atau tidak, low (rendah) atau high
(tinggi), on atau off, 0 volt atau 5 volt, dan istilah
pasangan lainnya.
RANGKAIAN LOGIKA
SISTEM ANALOG & DIGITAL

7. RANGKAIAN LOGIKA
SISTEM ANALOG & DIGITAL

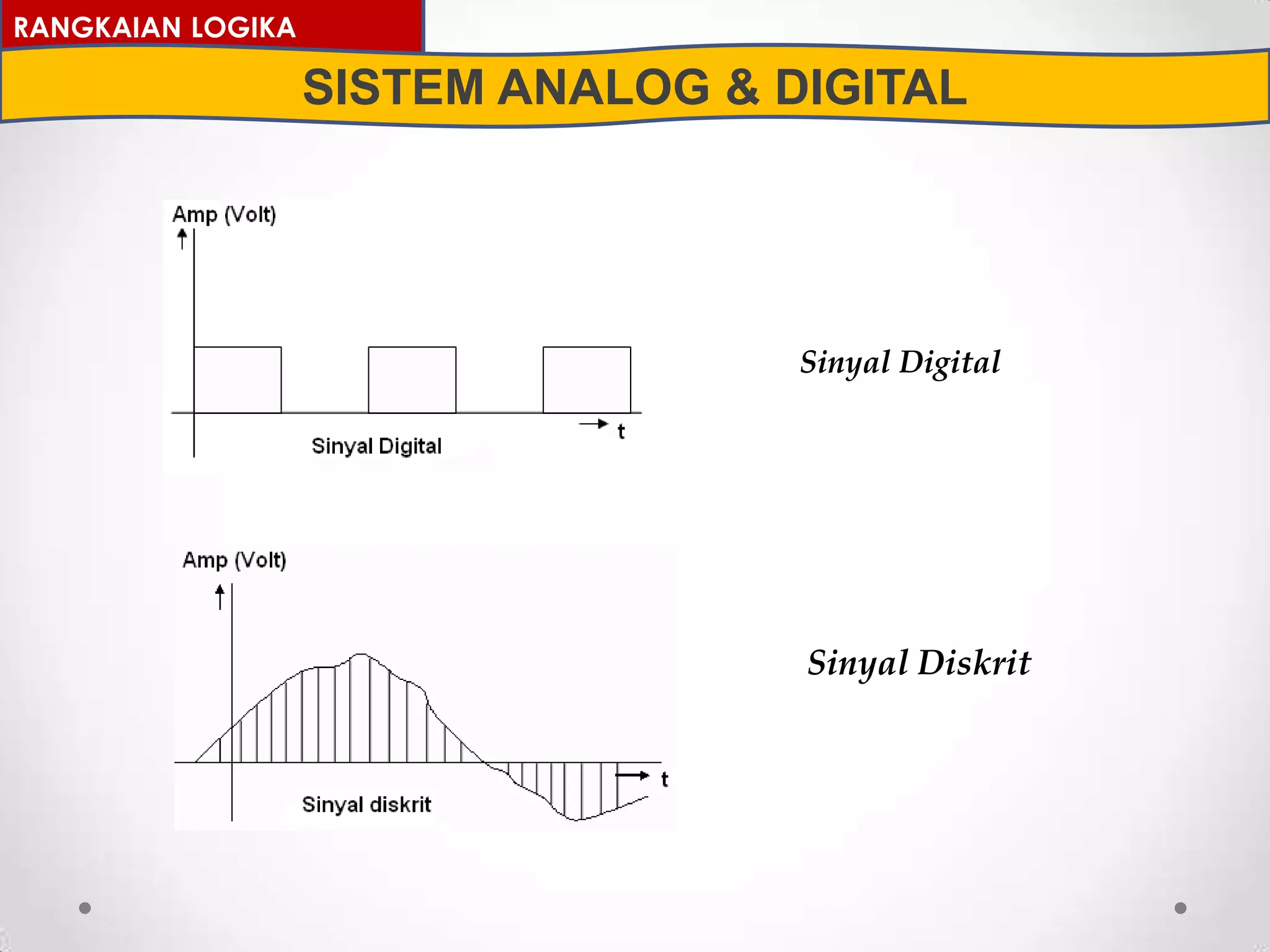

Sinyal Diskrit
Sinyal Digital

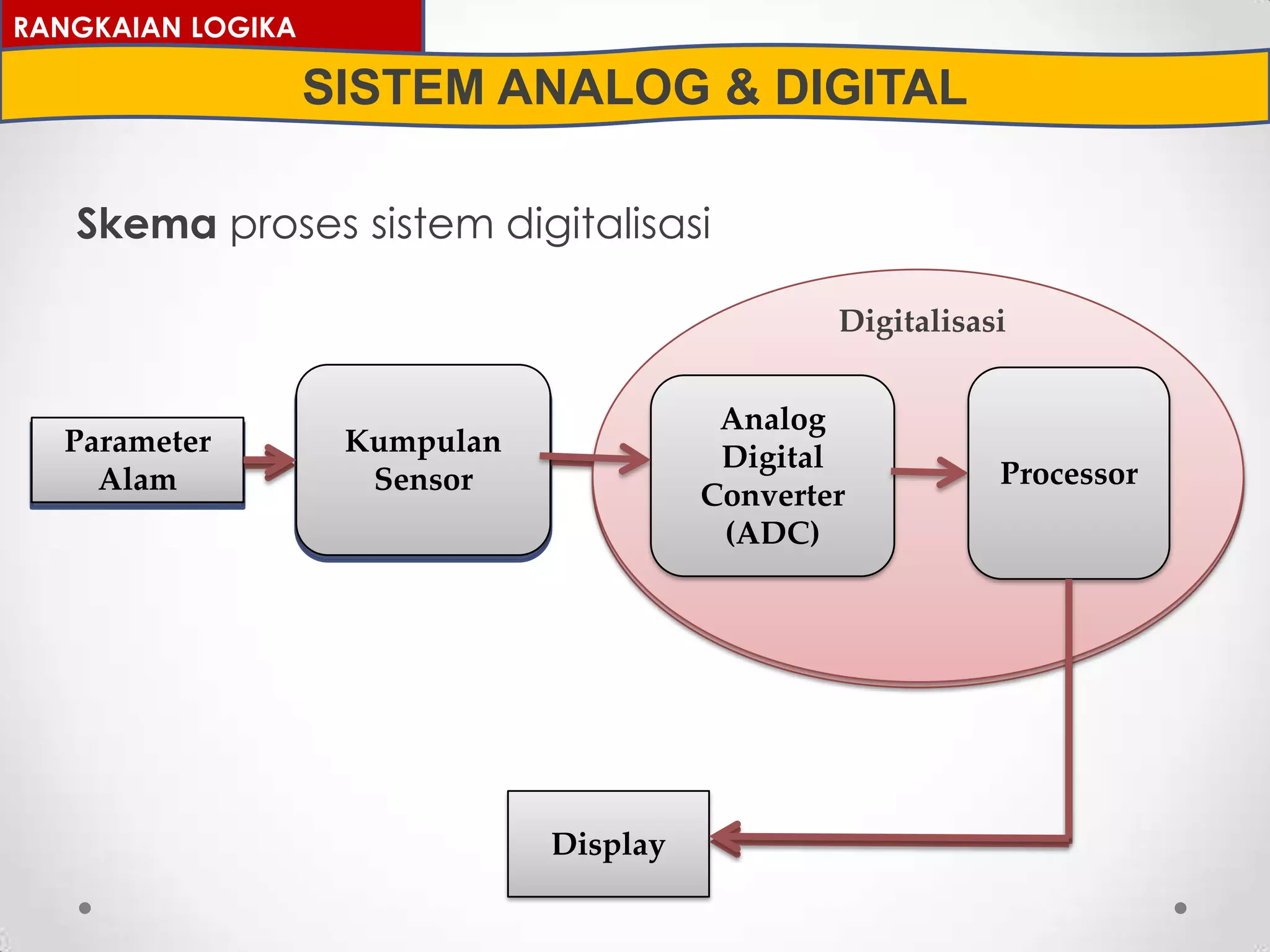

8. Skema proses sistem digitalisasi
RANGKAIAN LOGIKA
SISTEM ANALOG & DIGITAL
Parameter
Alam
Kumpulan
Sensor
Digitalisasi
Analog
Digital
Converter
(ADC)
Processor
Display
Parameter
Alam
Kumpulan
Sensor
Digitalisasi
Analog
Digital
Converter
(ADC)
Processor

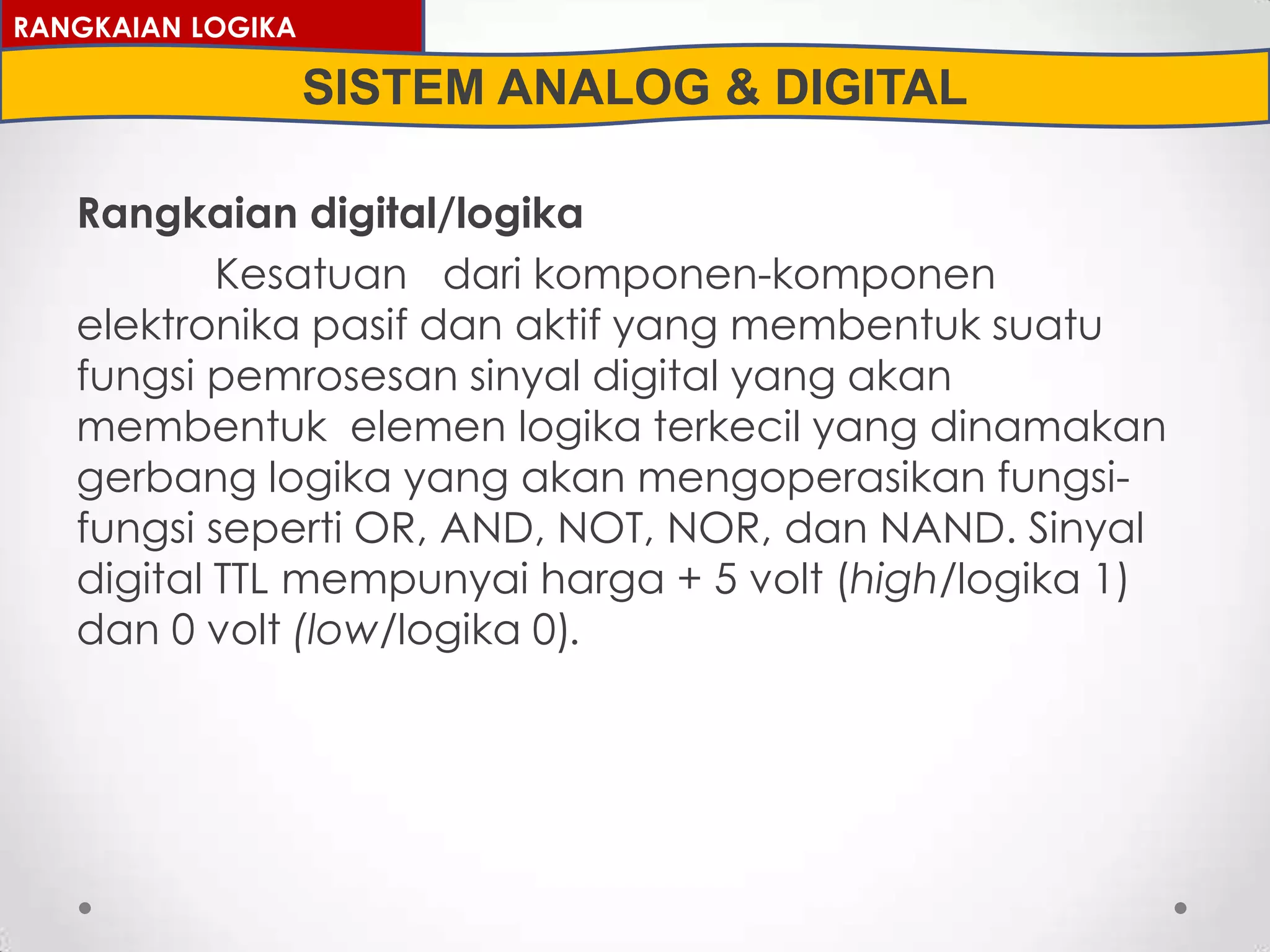

9. Rangkaian digital/logika
Kesatuan dari komponen-komponen
elektronika pasif dan aktif yang membentuk suatu
fungsi pemrosesan sinyal digital yang akan
membentuk elemen logika terkecil yang dinamakan
gerbang logika yang akan mengoperasikan fungsi-
fungsi seperti OR, AND, NOT, NOR, dan NAND. Sinyal
digital TTL mempunyai harga + 5 volt (high/logika 1)
dan 0 volt (low/logika 0).
RANGKAIAN LOGIKA
SISTEM ANALOG & DIGITAL

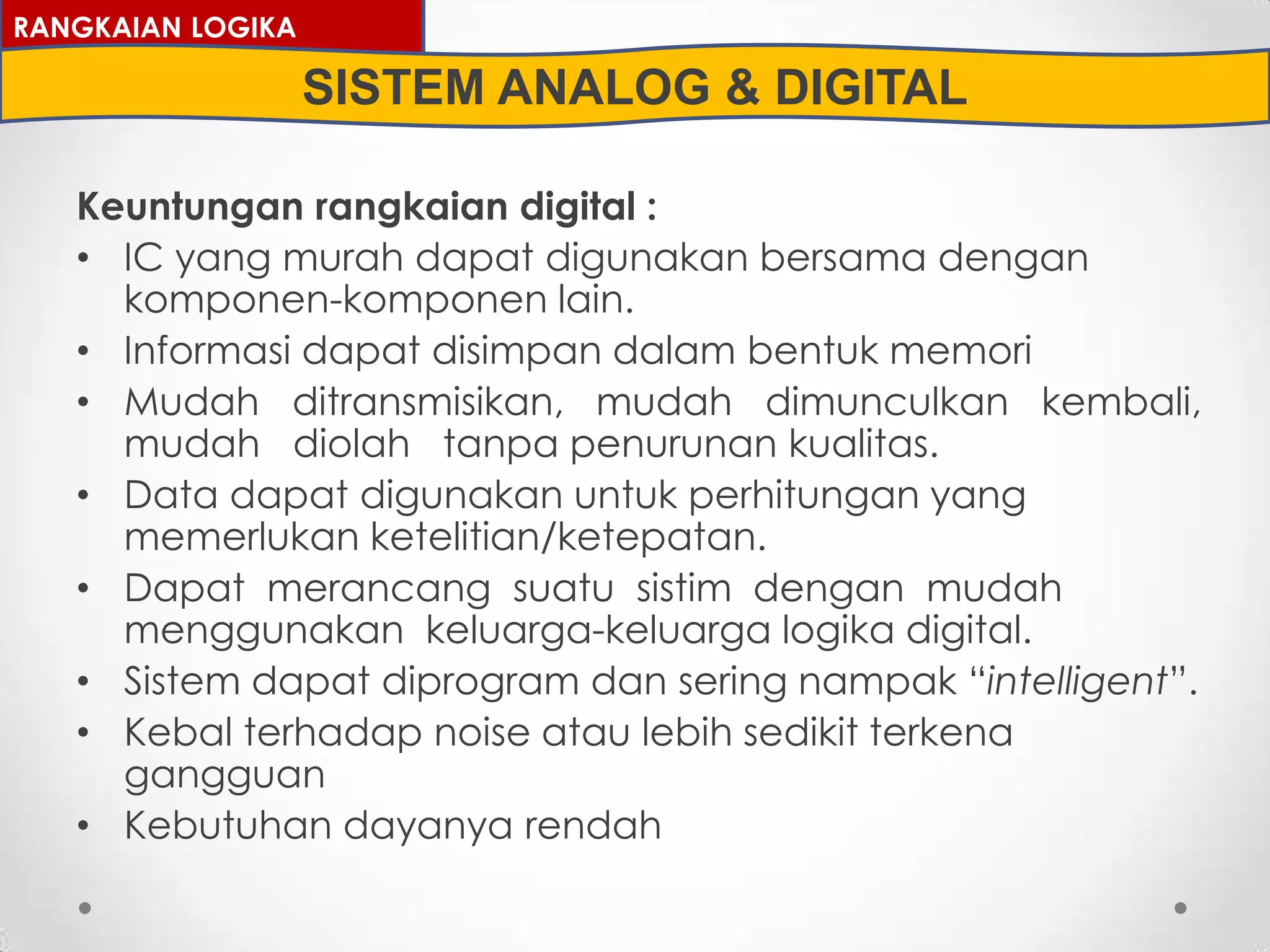

10. Keuntungan rangkaian digital :
• IC yang murah dapat digunakan bersama dengan
komponen-komponen lain.
• Informasi dapat disimpan dalam bentuk memori
• Mudah ditransmisikan, mudah dimunculkan kembali,
mudah diolah tanpa penurunan kualitas.
• Data dapat digunakan untuk perhitungan yang
memerlukan ketelitian/ketepatan.
• Dapat merancang suatu sistim dengan mudah
menggunakan keluarga-keluarga logika digital.
• Sistem dapat diprogram dan sering nampak “intelligent”.
• Kebal terhadap noise atau lebih sedikit terkena
gangguan
• Kebutuhan dayanya rendah
RANGKAIAN LOGIKA
SISTEM ANALOG & DIGITAL

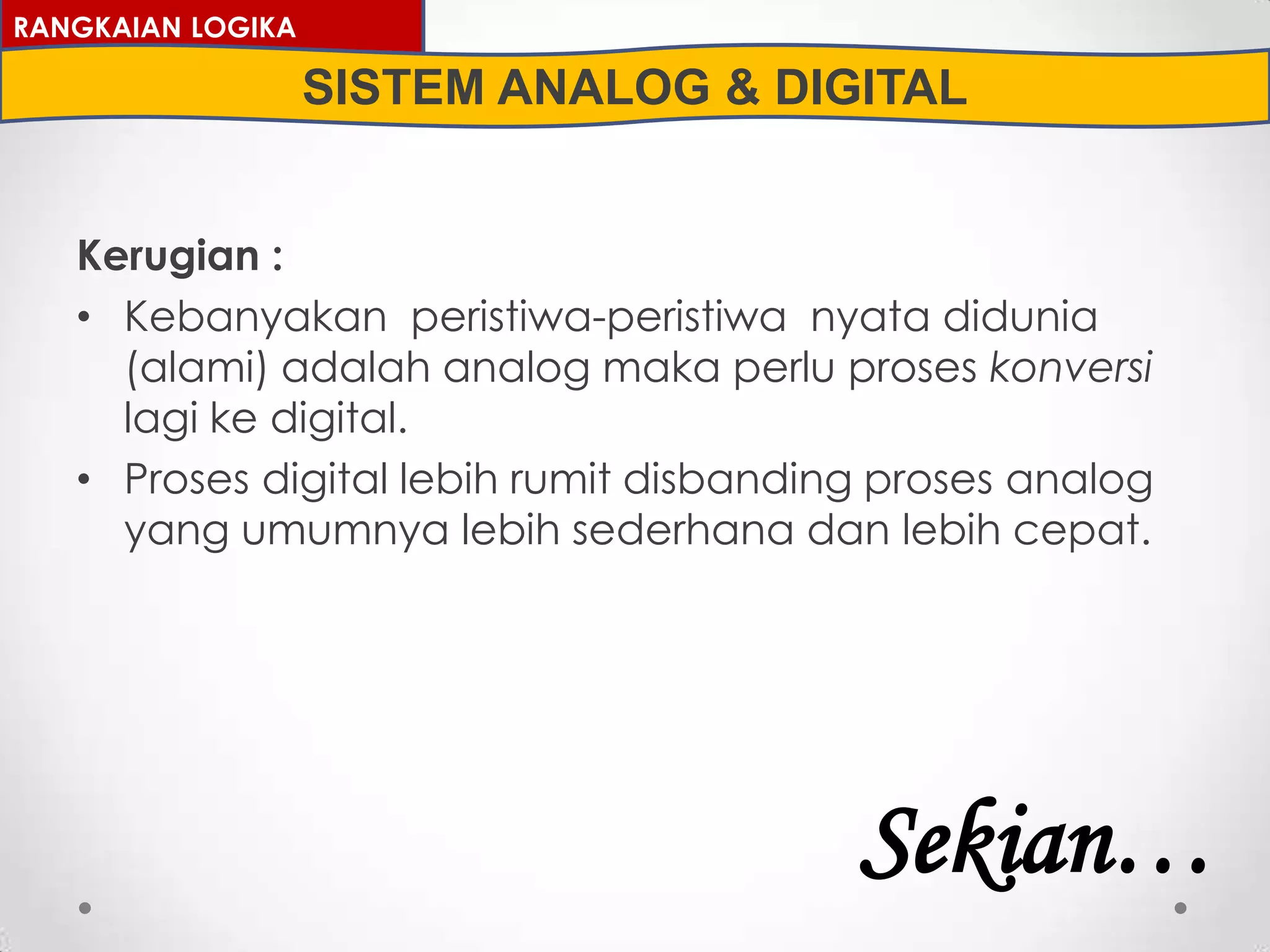

11. Kerugian :
• Kebanyakan peristiwa-peristiwa nyata didunia
(alami) adalah analog maka perlu proses konversi
lagi ke digital.
• Proses digital lebih rumit disbanding proses analog
yang umumnya lebih sederhana dan lebih cepat.
RANGKAIAN LOGIKA
SISTEM ANALOG & DIGITAL
Sekian…
