Dokumen ini membahas dasar-dasar elektronika, membedakan antara elektronika analog dan digital. Elektronika analog melibatkan sinyal kontinu dan memiliki karakteristik seperti amplitudo dan frekuensi, sedangkan elektronika digital beroperasi menggunakan sinyal diskrit 0 dan 1. Keduanya memiliki kelebihan dan kekurangan masing-masing dalam penerapan teknologi.

1. Dasar – dasar
Elektronika Analog
dan Digital

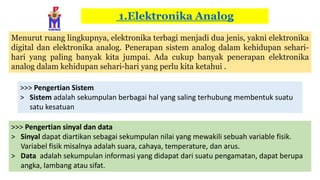

2. 1.Elektronika Analog
Menurut ruang lingkupnya, elektronika terbagi menjadi dua jenis, yakni elektronika
digital dan elektronika analog. Penerapan sistem analog dalam kehidupan sehari-
hari yang paling banyak kita jumpai. Ada cukup banyak penerapan elektronika
analog dalam kehidupan sehari-hari yang perlu kita ketahui .
>>> Pengertian Sistem
> Sistem adalah sekumpulan berbagai hal yang saling terhubung membentuk suatu
satu kesatuan
>>> Pengertian sinyal dan data
> Sinyal dapat diartikan sebagai sekumpulan nilai yang mewakili sebuah variable fisik.
Variabel fisik misalnya adalah suara, cahaya, temperature, dan arus.
> Data adalah sekumpulan informasi yang didapat dari suatu pengamatan, dapat berupa
angka, lambang atau sifat.

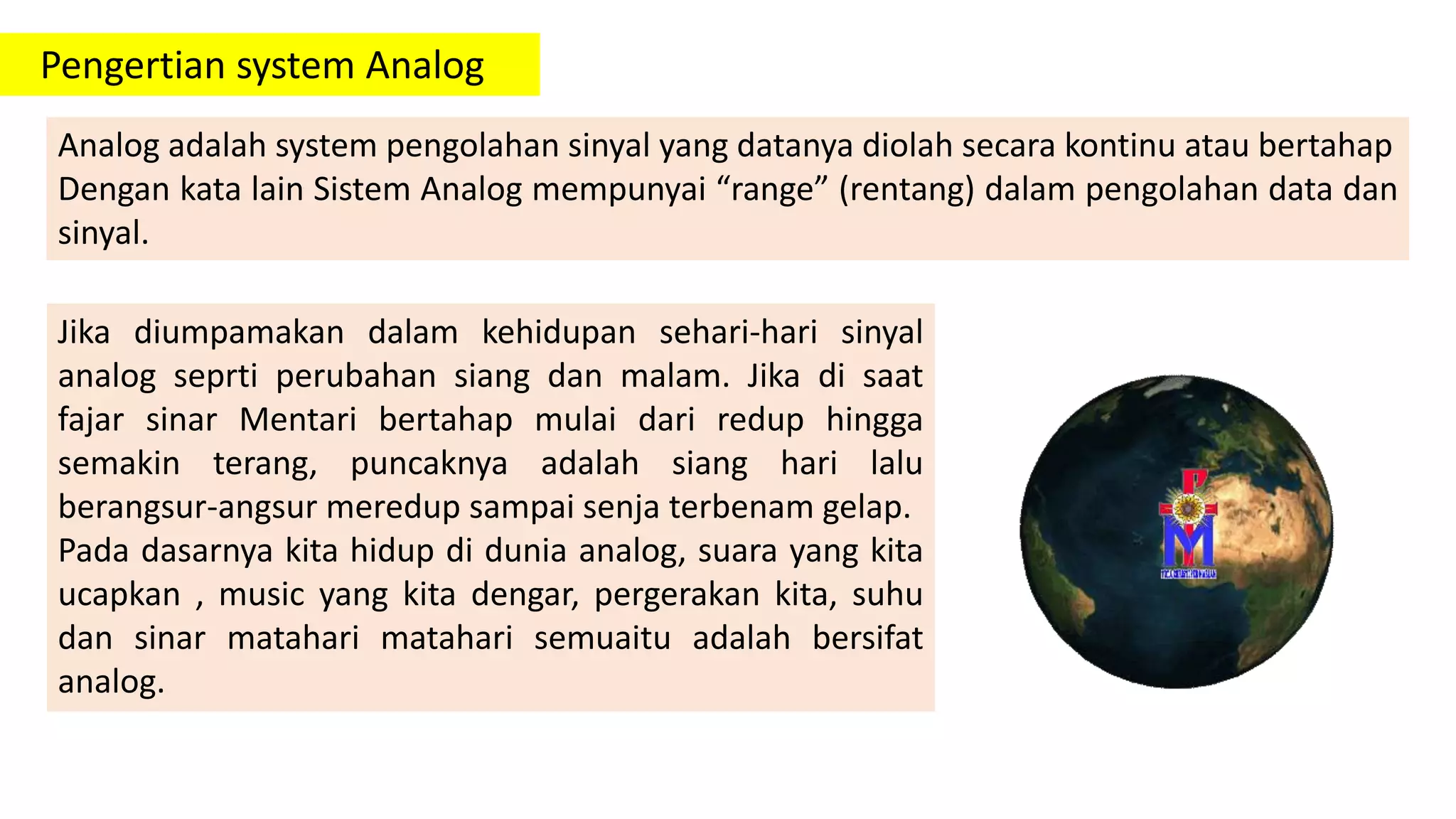

3. Pengertian system Analog
Analog adalah system pengolahan sinyal yang datanya diolah secara kontinu atau bertahap
Dengan kata lain Sistem Analog mempunyai “range” (rentang) dalam pengolahan data dan
sinyal.
Jika diumpamakan dalam kehidupan sehari-hari sinyal
analog seprti perubahan siang dan malam. Jika di saat
fajar sinar Mentari bertahap mulai dari redup hingga
semakin terang, puncaknya adalah siang hari lalu
berangsur-angsur meredup sampai senja terbenam gelap.
Pada dasarnya kita hidup di dunia analog, suara yang kita
ucapkan , music yang kita dengar, pergerakan kita, suhu
dan sinar matahari matahari semuaitu adalah bersifat
analog.

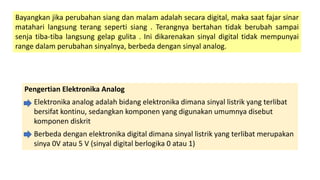

4. Bayangkan jika perubahan siang dan malam adalah secara digital, maka saat fajar sinar
matahari langsung terang seperti siang . Terangnya bertahan tidak berubah sampai
senja tiba-tiba langsung gelap gulita . Ini dikarenakan sinyal digital tidak mempunyai
range dalam perubahan sinyalnya, berbeda dengan sinyal analog.
Pengertian Elektronika Analog
Elektronika analog adalah bidang elektronika dimana sinyal listrik yang terlibat
bersifat kontinu, sedangkan komponen yang digunakan umumnya disebut
komponen diskrit
Berbeda dengan elektronika digital dimana sinyal listrik yang terlibat merupakan
sinya 0V atau 5 V (sinyal digital berlogika 0 atau 1)

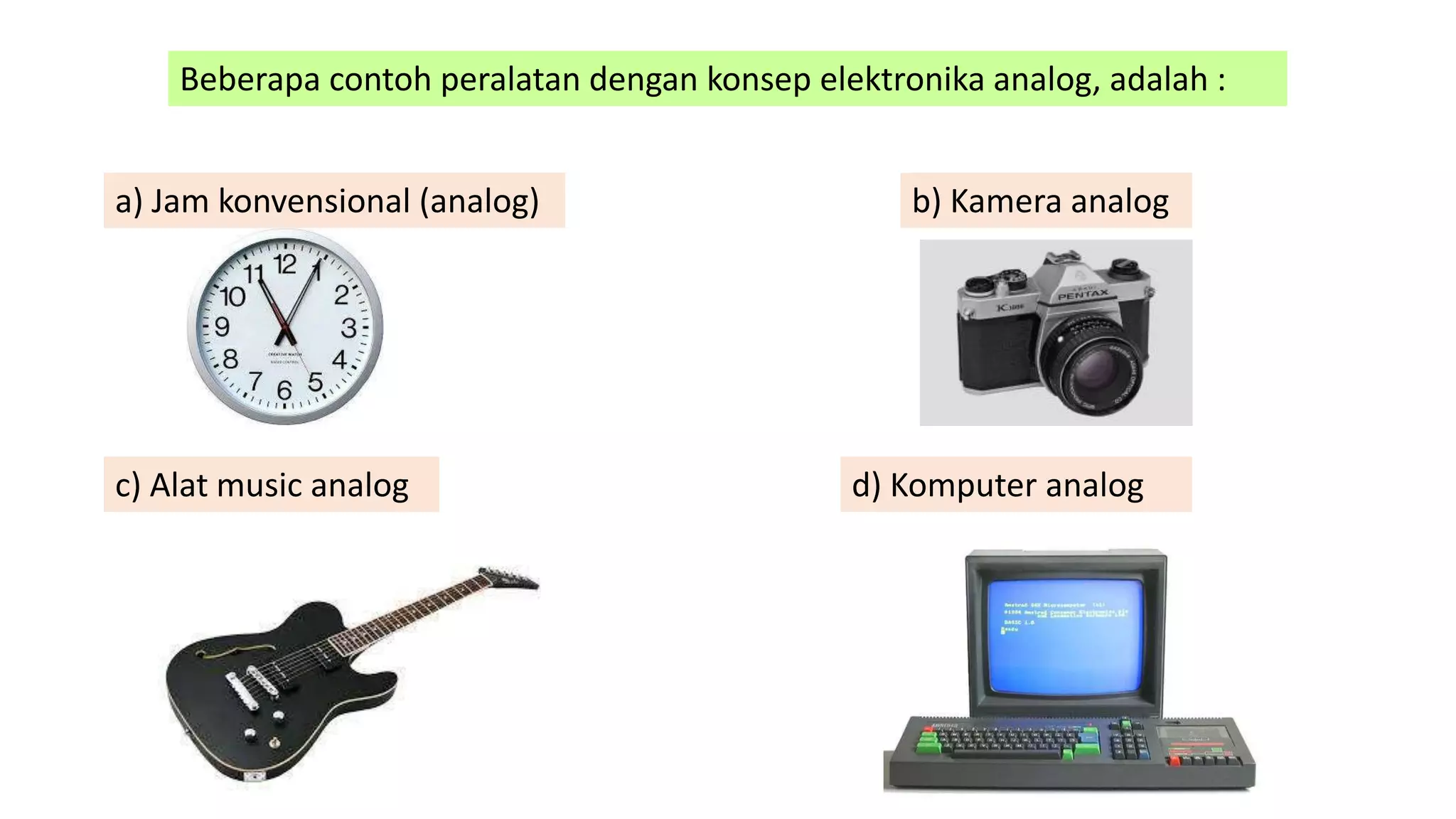

5. Beberapa contoh peralatan dengan konsep elektronika analog, adalah :
a) Jam konvensional (analog) b) Kamera analog
c) Alat music analog d) Komputer analog

6. Sinyal analog adalah data dalam bentuk gelombang yang kontinyu, yang membawa
informasi dengan mengubah karateristik gelombang

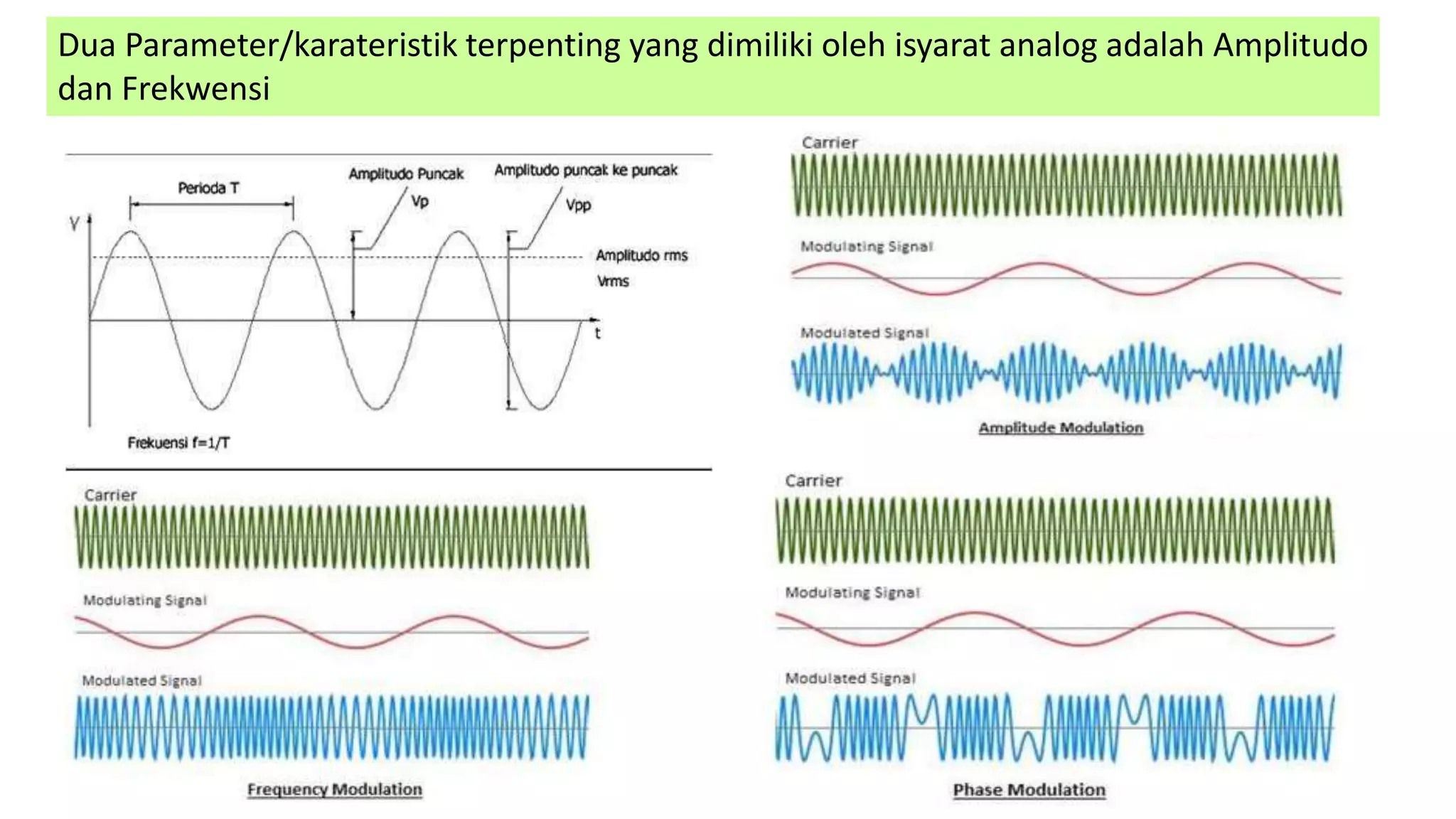

7. Dua Parameter/karateristik terpenting yang dimiliki oleh isyarat analog adalah Amplitudo
dan Frekwensi

8. Gelombang pada sinyal analog pada
umumnya berbentuk gelombang sinus
yang memiliki 3 variable dasar, yaitu
Amplitudo, Frekwensi dan Phase
Amplitudo merupakan ukuran tinggi rendahnya tegangan dari sinyal analog
Frekwensi adalah banyaknya getaran/gelombang sinyal analog tiap detiknya
Phase adalah besar sudut dari sinyal analog pada saat tertentu

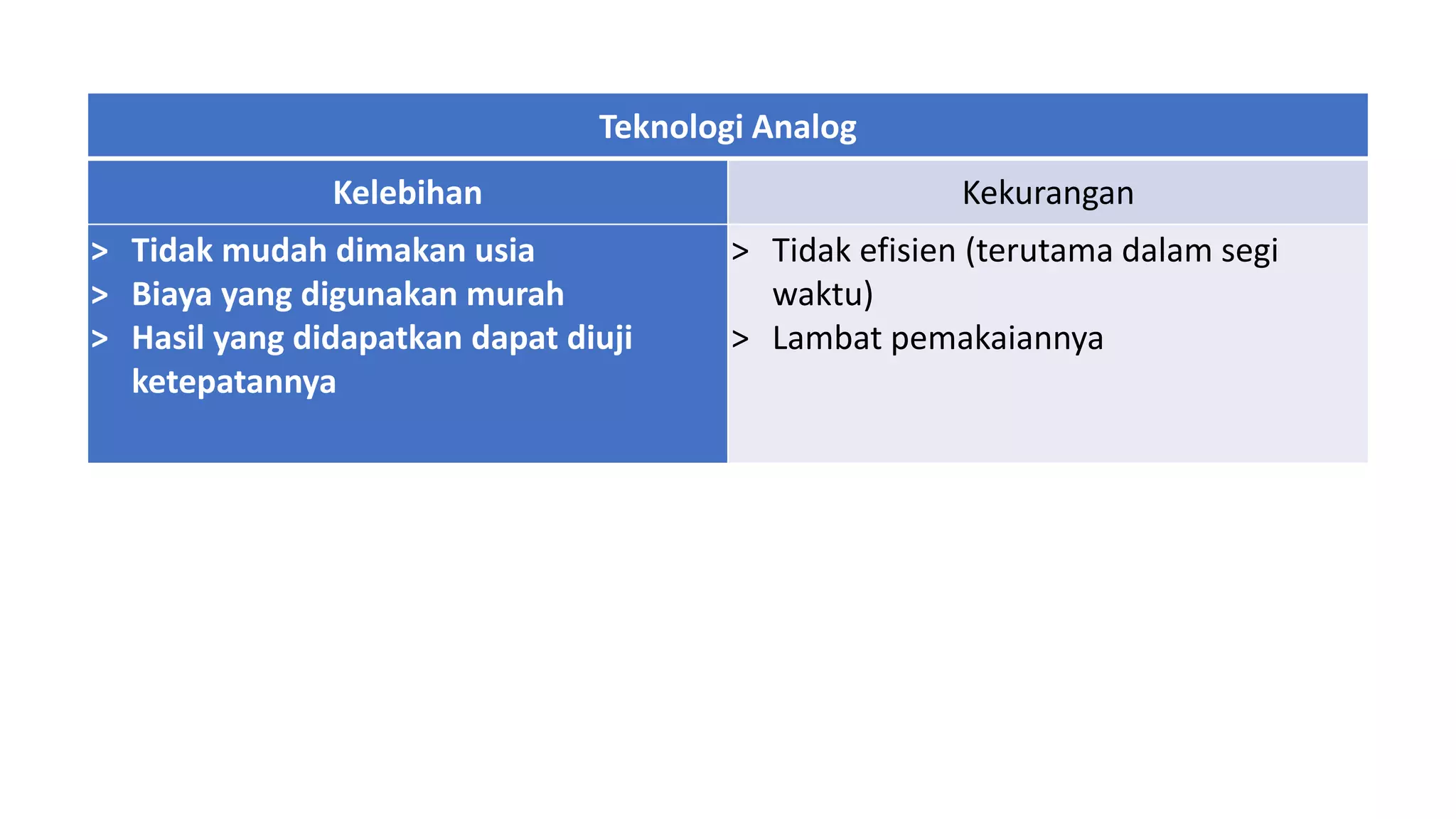

9. Teknologi Analog
Kelebihan Kekurangan
> Tidak mudah dimakan usia
> Biaya yang digunakan murah
> Hasil yang didapatkan dapat diuji
ketepatannya
> Tidak efisien (terutama dalam segi
waktu)
> Lambat pemakaiannya

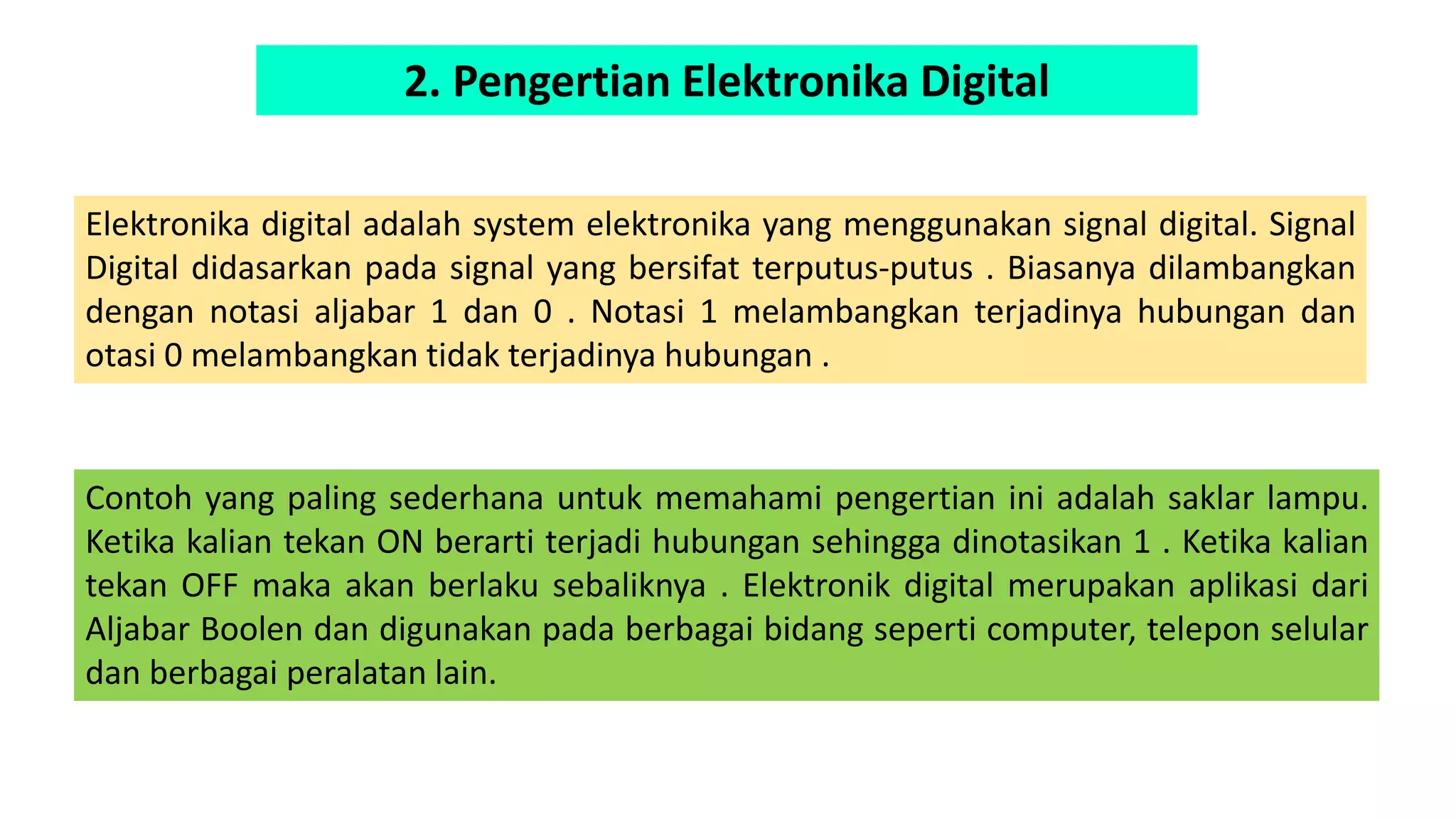

10. 2. Pengertian Elektronika Digital
Elektronika digital adalah system elektronika yang menggunakan signal digital. Signal
Digital didasarkan pada signal yang bersifat terputus-putus . Biasanya dilambangkan
dengan notasi aljabar 1 dan 0 . Notasi 1 melambangkan terjadinya hubungan dan
otasi 0 melambangkan tidak terjadinya hubungan .
Contoh yang paling sederhana untuk memahami pengertian ini adalah saklar lampu.
Ketika kalian tekan ON berarti terjadi hubungan sehingga dinotasikan 1 . Ketika kalian
tekan OFF maka akan berlaku sebaliknya . Elektronik digital merupakan aplikasi dari
Aljabar Boolen dan digunakan pada berbagai bidang seperti computer, telepon selular
dan berbagai peralatan lain.

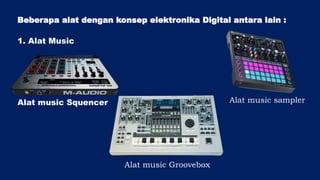

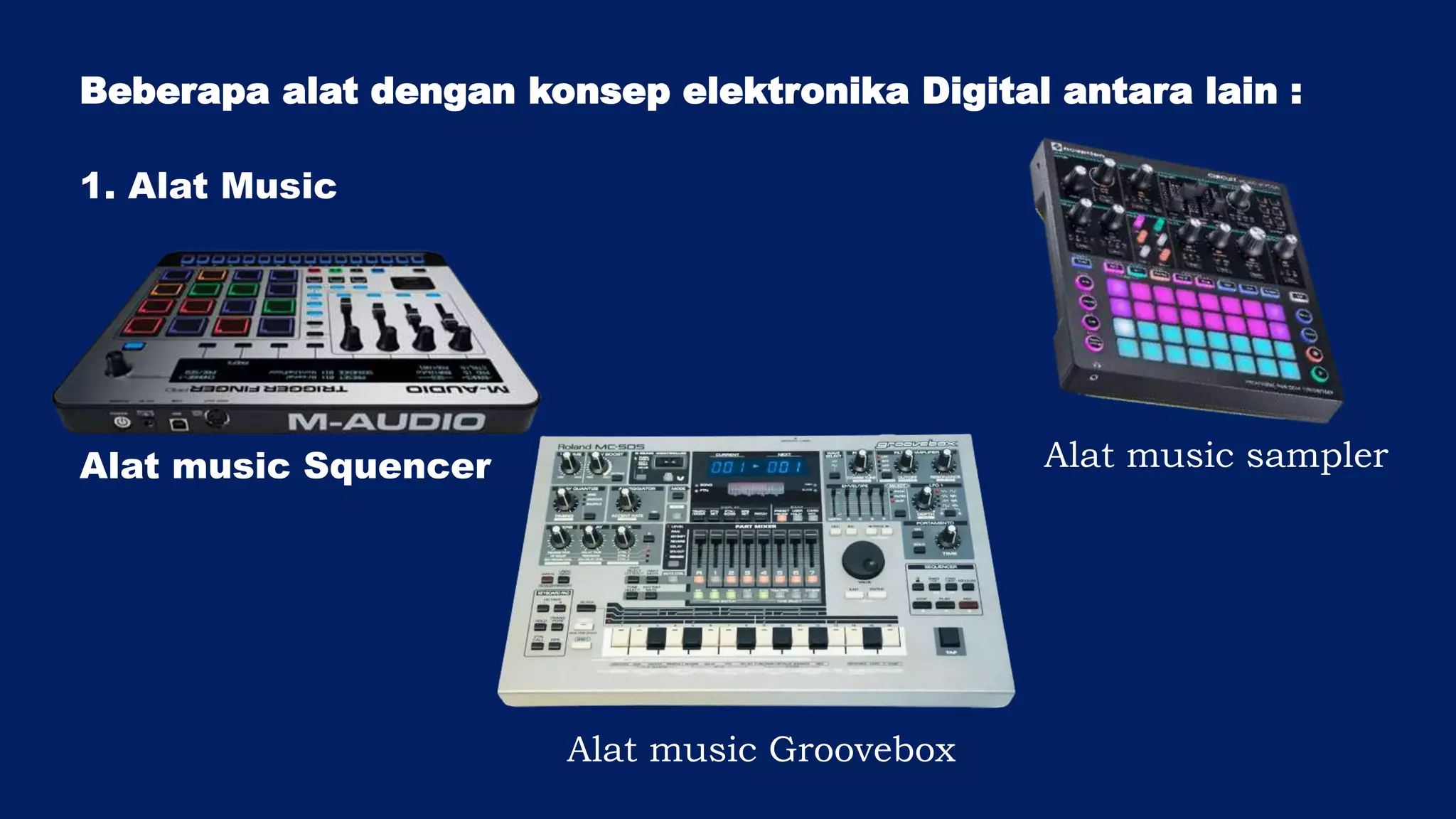

11. Beberapa alat dengan konsep elektronika Digital antara lain :
1. Alat Music
Alat music Squencer Alat music sampler
Alat music Groovebox

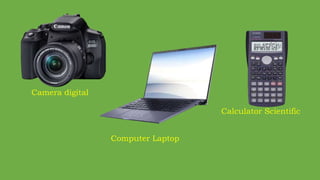

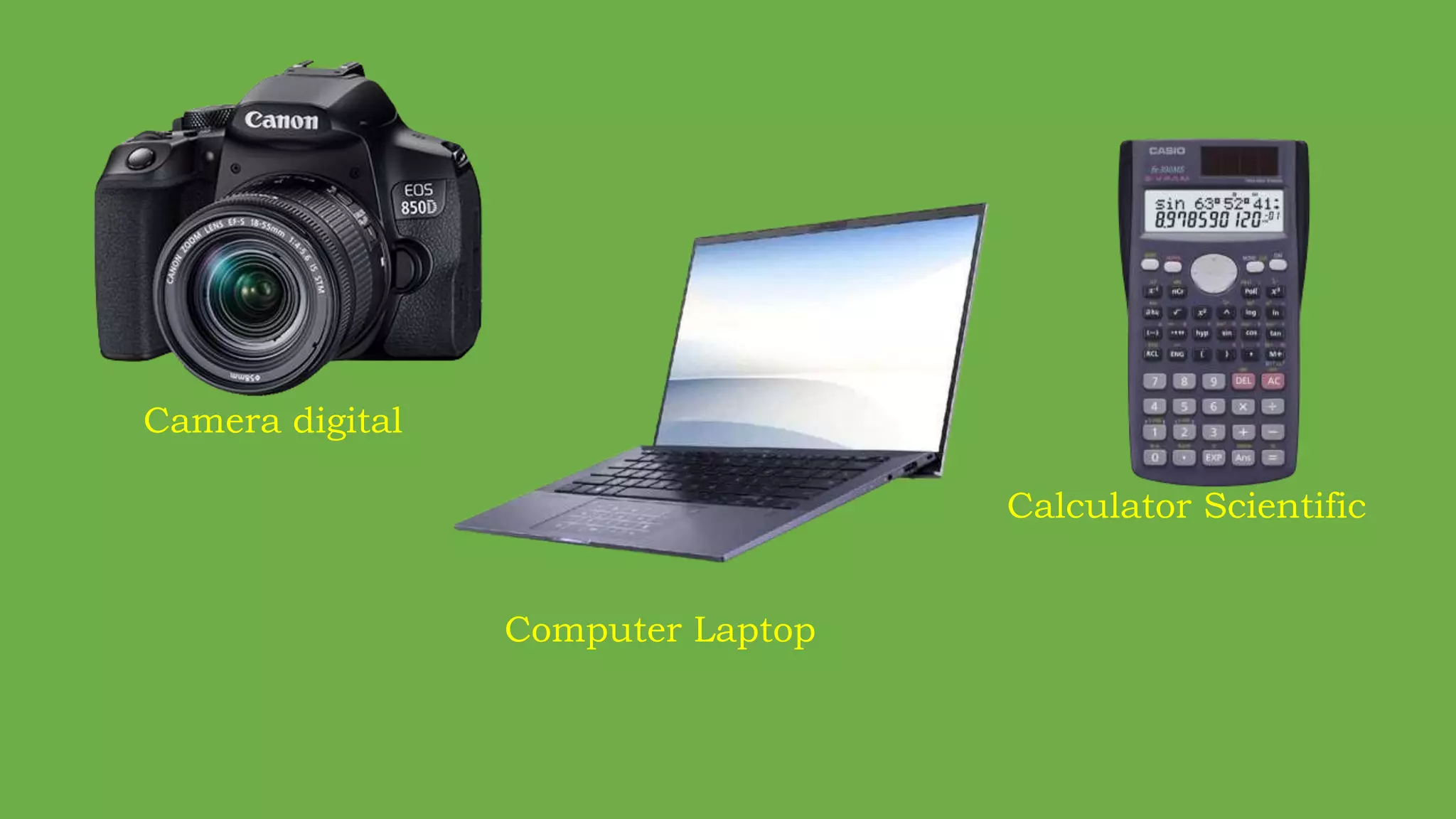

12. Camera digital
Computer Laptop
Calculator Scientific

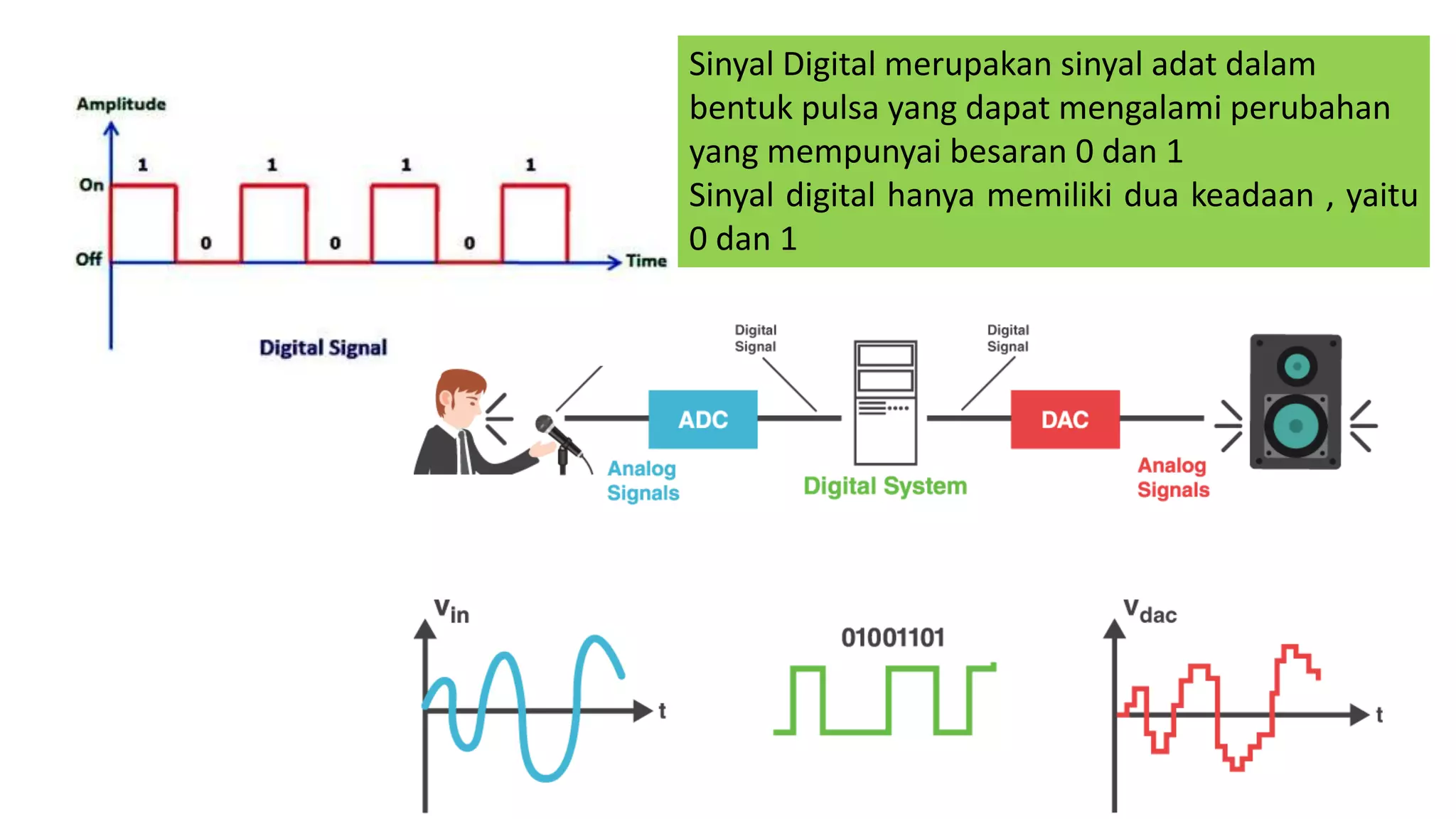

13. Sinyal Digital merupakan sinyal adat dalam
bentuk pulsa yang dapat mengalami perubahan
yang mempunyai besaran 0 dan 1
Sinyal digital hanya memiliki dua keadaan , yaitu
0 dan 1

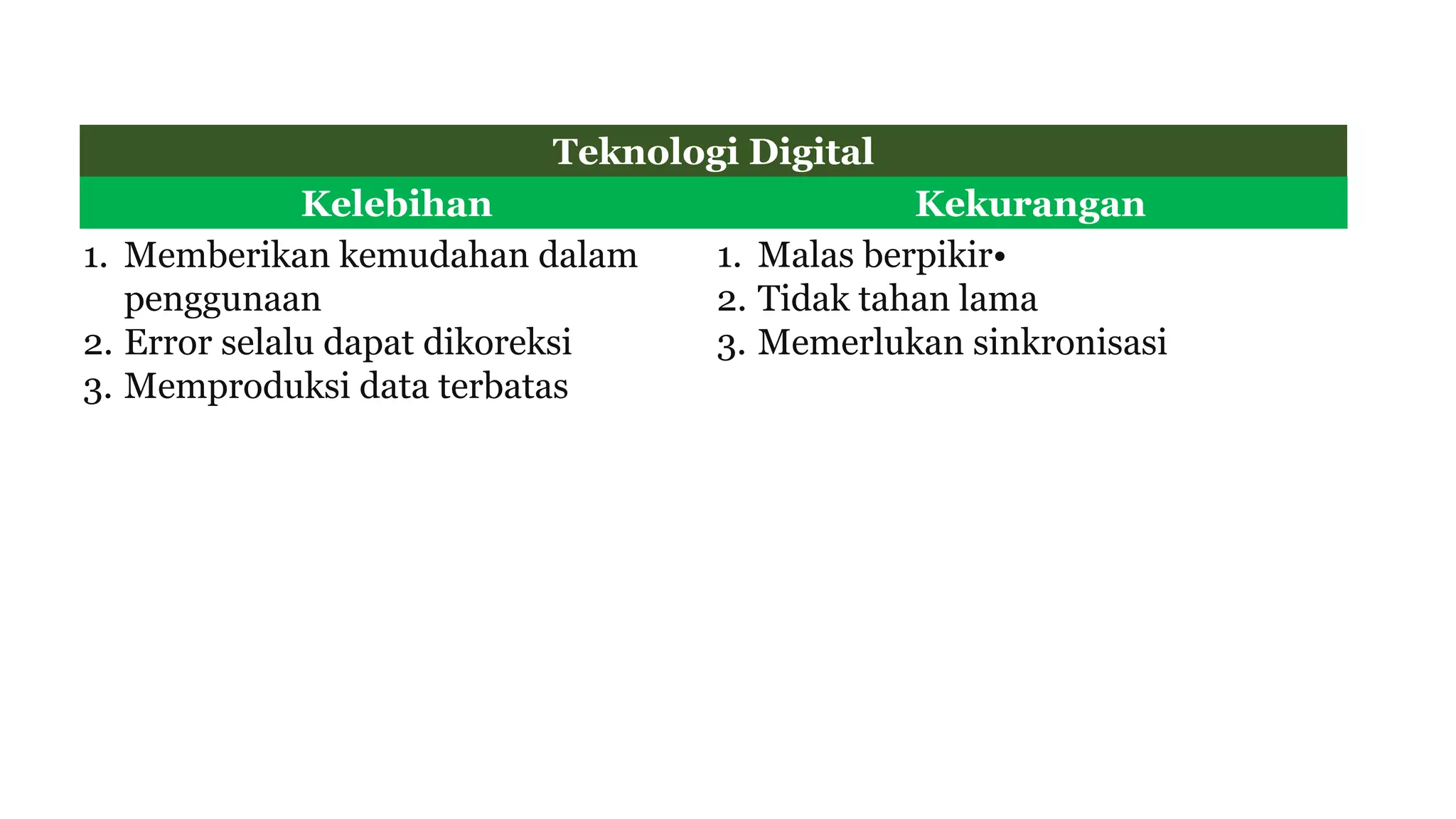

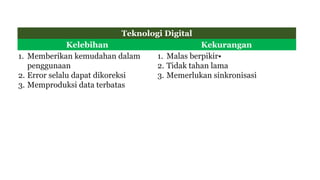

14. Teknologi Digital
Kelebihan Kekurangan
1. Memberikan kemudahan dalam
penggunaan
2. Error selalu dapat dikoreksi
3. Memproduksi data terbatas
1. Malas berpikir•
2. Tidak tahan lama
3. Memerlukan sinkronisasi
