Coder merubah sinyal analog menjadi biner dengan menggunakan dua blok utama, yaitu Analog to Digital Converter untuk mengubah sinyal analog menjadi biner dan Parallel to Serial Converter untuk mengubah aliran data biner menjadi serial. Receiver PCM menggunakan regenerative repeater untuk menguatkan dan membersihkan distorsi sinyal dengan meregenerasi deretan kode yang benar secara non-linear. Proses decoding kembali mengubah sinyal biner serial menjadi paralel dan ke

8. Coder

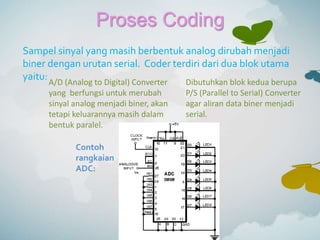

9. Proses Coding
Sampel sinyal yang masih berbentuk analog dirubah menjadi
biner dengan urutan serial. Coder terdiri dari dua blok utama
yaitu: Dibutuhkan blok kedua berupa
P/S (Parallel to Serial) Converter
agar aliran data biner menjadi
serial.
A/D (Analog to Digital) Converter
yang berfungsi untuk merubah
sinyal analog menjadi biner, akan
tetapi keluarannya masih dalam
bentuk paralel.
Contoh
rangkaian
ADC:

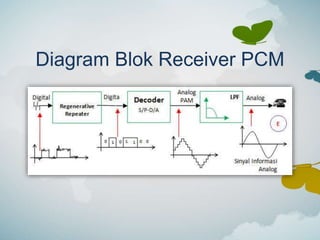

11. Diagram Blok Receiver PCM

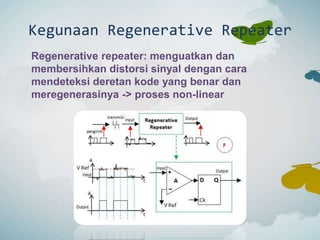

12. Kegunaan Regenerative Repeater
Regenerative repeater: menguatkan dan
membersihkan distorsi sinyal dengan cara
mendeteksi deretan kode yang benar dan
meregenerasinya -> proses non-linear

13. Contoh rangkaian DAC:

14. Hasil proses Decoding

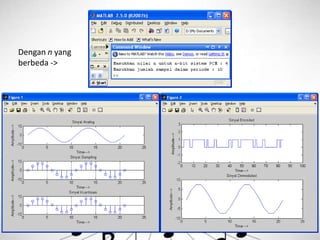

24. Dengan n yang
berbeda ->

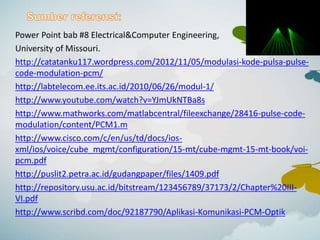

30. Power Point bab #8 Electrical&Computer Engineering,
