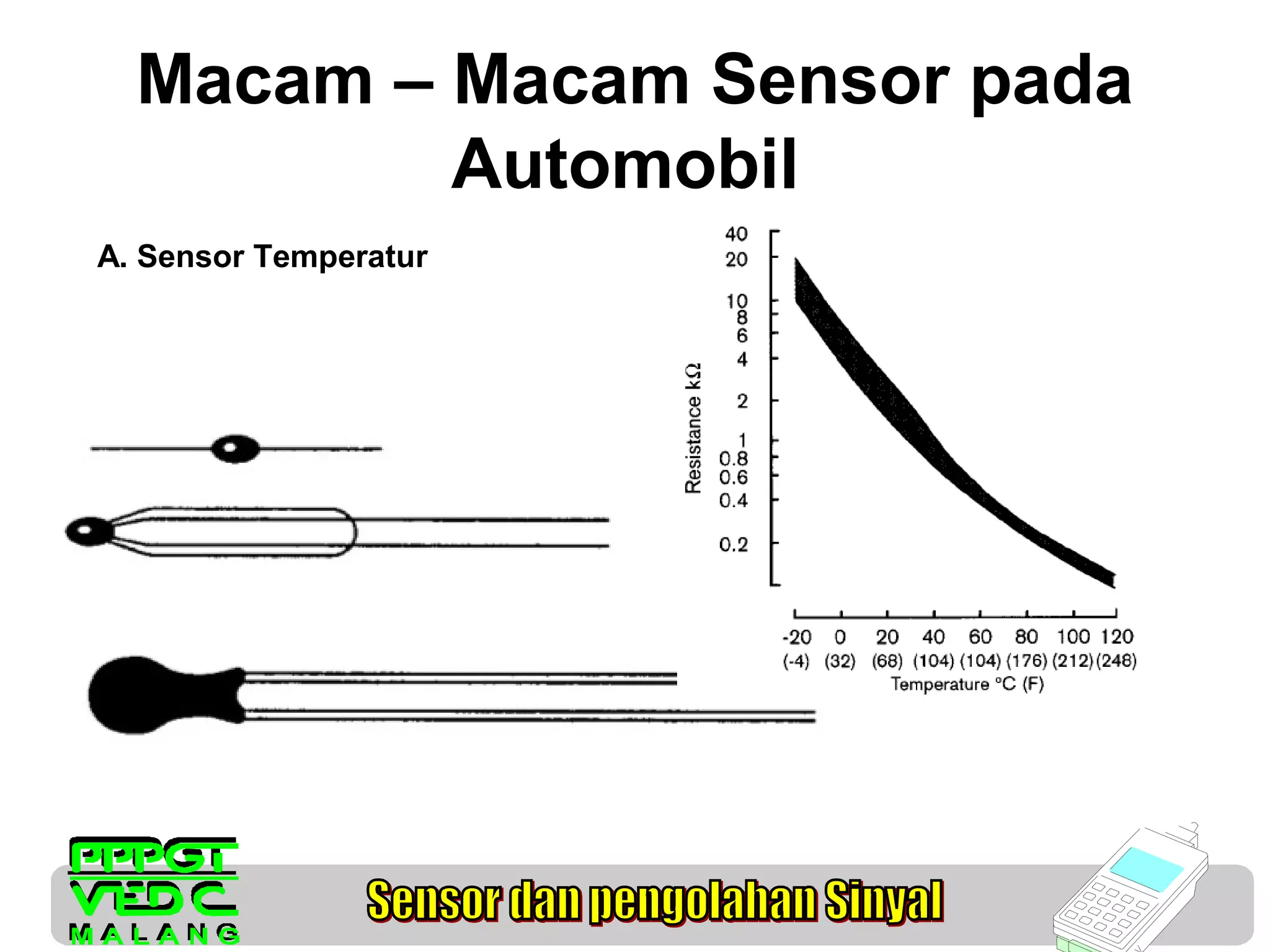

Macam – Macam Sensor pada
Automobil
A. Sensor Temperatur

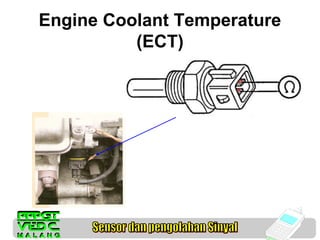

Engine Coolant Temperature
(ECT)

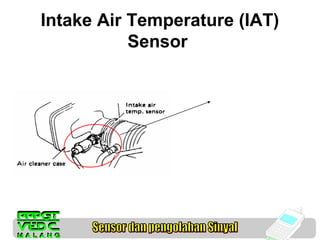

Intake Air Temperature (IAT)
Sensor

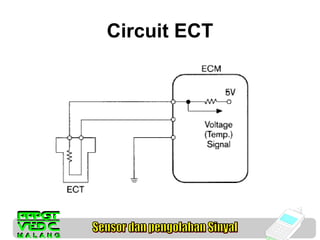

Circuit ECT
Throttle Position Sensor
(TPS)

Gambar Lokasi sensor TPS

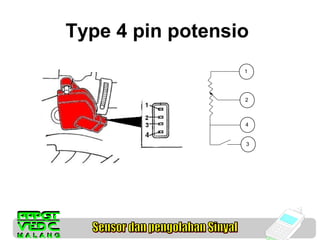

Type 4 pin potensio
1

2

4

3
Circuit TPS
Air Flow Sensor (Sensor Udara Masuk)
Keterangan :
1. Penyetel CO
2. Plat Sensor
3. Stoper
4. Plat Kompensasi
5. Ruang Kompensasi
6. IAT Sensor

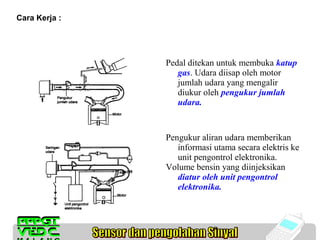

Cara Kerja :

Pedal ditekan untuk membuka katup
gas. Udara diisap oleh motor
jumlah udara yang mengalir
diukur oleh pengukur jumlah
udara.

Pengukur aliran udara memberikan
informasi utama secara elektris ke
unit pengontrol elektronika.
Volume bensin yang diinjeksikan
diatur oleh unit pengontrol
elektronika.

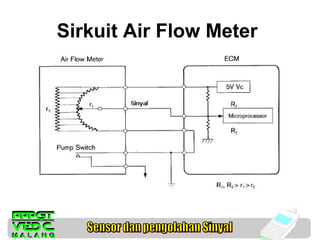

Sirkuit Air Flow Meter

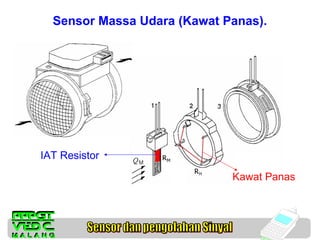

Sensor Massa Udara (Kawat Panas).

IAT Resistor
Kawat Panas

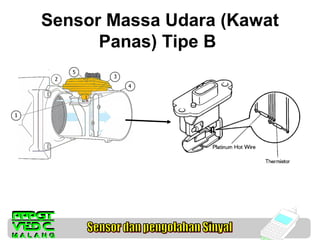

Sensor Massa Udara (Kawat
Panas) Tipe B

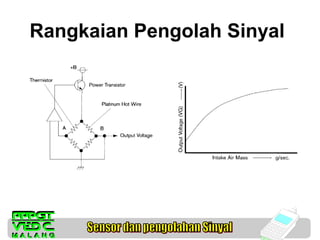

Rangkaian Pengolah Sinyal

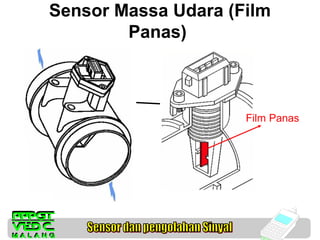

Sensor Massa Udara (Film
Panas)

Film Panas

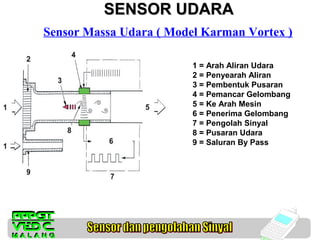

SENSOR UDARA
Sensor Massa Udara ( Model Karman Vortex )
1 = Arah Aliran Udara
2 = Penyearah Aliran
3 = Pembentuk Pusaran
4 = Pemancar Gelombang
5 = Ke Arah Mesin
6 = Penerima Gelombang
7 = Pengolah Sinyal
8 = Pusaran Udara
9 = Saluran By Pass

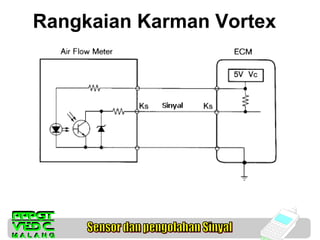

Rangkaian Karman Vortex

Gambar Sinyal Karman Vortex

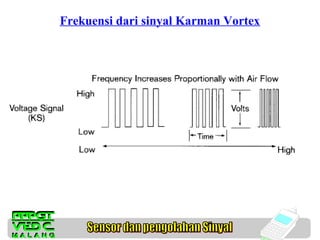

Frekuensi dari sinyal Karman Vortex

Gambar Sinyal Karman Vortex
Manifold Absolute Pressure (MAP)

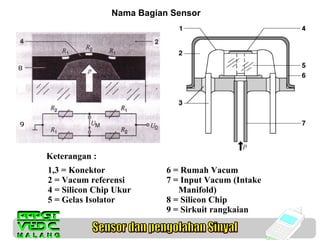

Nama Bagian Sensor

Keterangan :
1,3 = Konektor
2 = Vacum referensi
4 = Silicon Chip Ukur
5 = Gelas Isolator

6 = Rumah Vacum
7 = Input Vacum (Intake
Manifold)
8 = Silicon Chip
9 = Sirkuit rangkaian

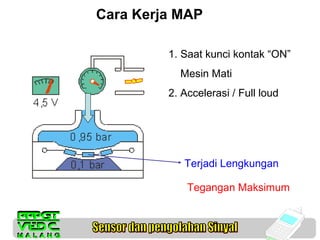

Cara Kerja MAP
1. Saat kunci kontak “ON”
Mesin Mati
2. Accelerasi / Full loud

Terjadi Lengkungan
Tegangan Maksimum

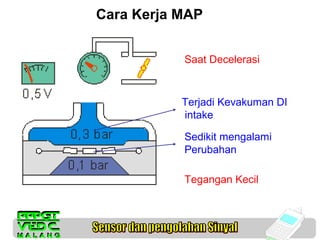

Cara Kerja MAP
Saat Decelerasi

Terjadi Kevakuman DI
intake
Sedikit mengalami
Perubahan
Tegangan Kecil
Sensor Gas Buang.
Keterangan :
1. Lambda Sensor
2. Ceramic monolic
3. Wire screen
4. Heat resistant
double shell
Sensor Gas Buang.
Keterangan :
1.Lapisan proteksi keramic
2.ZrO2 (Zirconium Dioxide)
3.Electroda
4.Saluran Buang

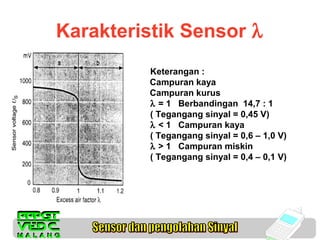

Karakteristik Sensor λ
Keterangan :
Campuran kaya
Campuran kurus
λ = 1 Berbandingan 14,7 : 1
( Tegangang sinyal = 0,45 V)
λ < 1 Campuran kaya
( Tegangang sinyal = 0,6 – 1,0 V)
λ > 1 Campuran miskin
( Tegangang sinyal = 0,4 – 0,1 V)
Model Closed-Loop Control dan
sinyal yang dihasilkan

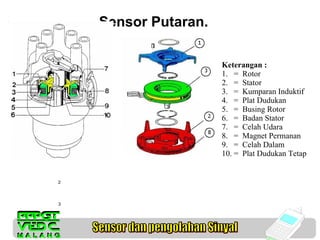

Sensor Putaran.

1

2

3

Keterangan :
1. = Rotor
2. = Stator
3. = Kumparan Induktif
4. = Plat Dudukan
5. = Busing Rotor
6. = Badan Stator
7. = Celah Udara
8. = Magnet Permanan
9. = Celah Dalam
10. = Plat Dudukan Tetap

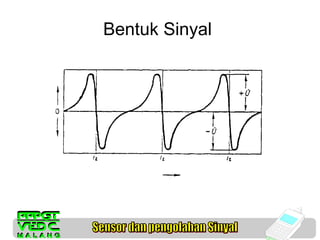

Bentuk Sinyal

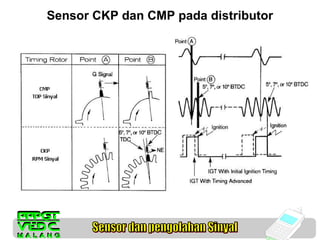

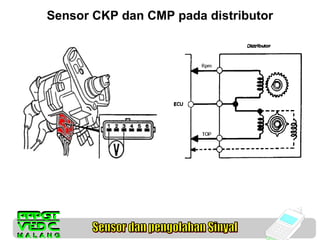

Sensor CKP dan CMP pada distributor

Gambar : Sinyal CKP dan CMP
Sensor CKP dan CMP pada distributor

Gambar : Sinyal CKP dan CMP

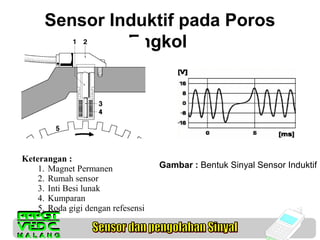

Sensor Induktif pada Poros
Engkol

Keterangan :
1. Magnet Permanen
2. Rumah sensor
3. Inti Besi lunak
4. Kumparan
5. Roda gigi dengan refesensi

Gambar : Bentuk Sinyal Sensor Induktif
Dua Sensor Induktif (CKP dan
CMP).
Keterangan :
1. Sensor CKP
2. Sensor CMP
3. Magnet Permanen
4. Inti Besi Lunak
5. Kumparan
6. Rumah Poros Engkol
7. Tonjolan segmen
8. Roda Gaya

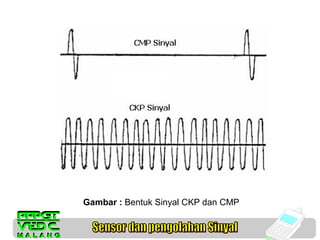

Gambar : Bentuk Sinyal CKP dan CMP

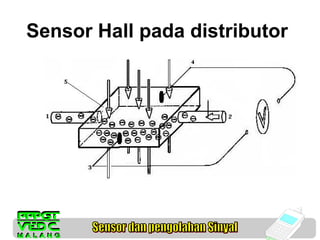

Sensor Hall pada distributor

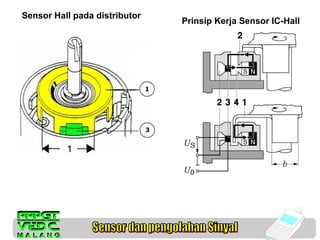

Sensor Hall pada distributor

Prinsip Kerja Sensor IC-Hall

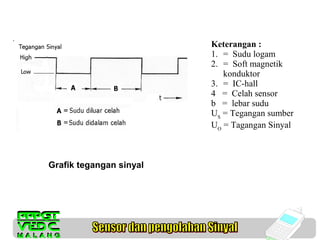

Keterangan :
1. = Sudu logam
2. = Soft magnetik
konduktor
3. = IC-hall
4 = Celah sensor
b = lebar sudu
US = Tegangan sumber
UO = Tagangan Sinyal

Grafik tegangan sinyal

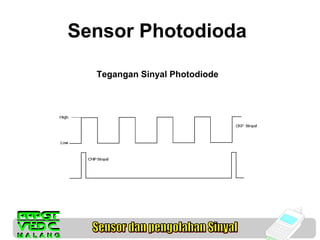

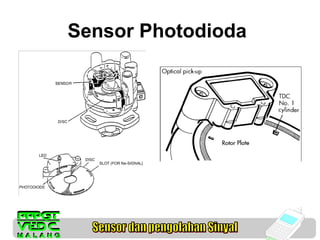

Sensor Photodioda
Sensor Photodioda
Tegangan Sinyal Photodiode
Sensor Knoking.
Keterangan :
1. = Piezoceramic element
2. = Seismic mass
3. = Rumah sensor
4. = Baut pengencang
5. = Permukaan kontak
6. = Konektor
7. = Blok Silinder
V = Getaran
Sensor
Sensor
Sensor

Sensor
