ROUTE SUMMARIZATION
Oleh I Putu Hariyadi
admin@iputuhariyadi.net
Di jaringan internetwork yang besar, akan terdapat ratusan hingga ribuan alamat‐alamat jaringan.
Pada keadaan ini, sering kali tidak diperlukan atau diinginkan sebuah router untuk memelihara banyak
route di dalam tabel routing mereka. Route summarization disebut juga route aggregation atau
supernetting, dapat mengurangi jumlah route yang harus dipelihara oleh router dengan
merepresentasikan sekumpulan alamat jaringan ke dalam sebuah alamat ringkasan (summary address).
Untuk menentukan summary route, router menentukan jumlah bit terpanjang yang sama di
semua alamat dengan melakukan konversi alamat‐alamat IP ke dalam format biner. Sebagai contoh
alamat jaringan 192.168.0.0/24, 192.168.1.0/24, 192.168.2.0/24, dan 192.168.3.0/24 di summary
menjadi:
192.168.0.0/24 = 192.168.00000000.0
192.168.1.0/24 = 192.168.00000001.0
192.168.2.0/24 = 192.168.00000010.0
192.168.3.0/24 = 192.168.00000011.0
Jumlah bit terpanjang yang sama adalah 22. Sehingga ringkasannya adalah 192.168.0.0/22
Studi Kasus Route Summarization

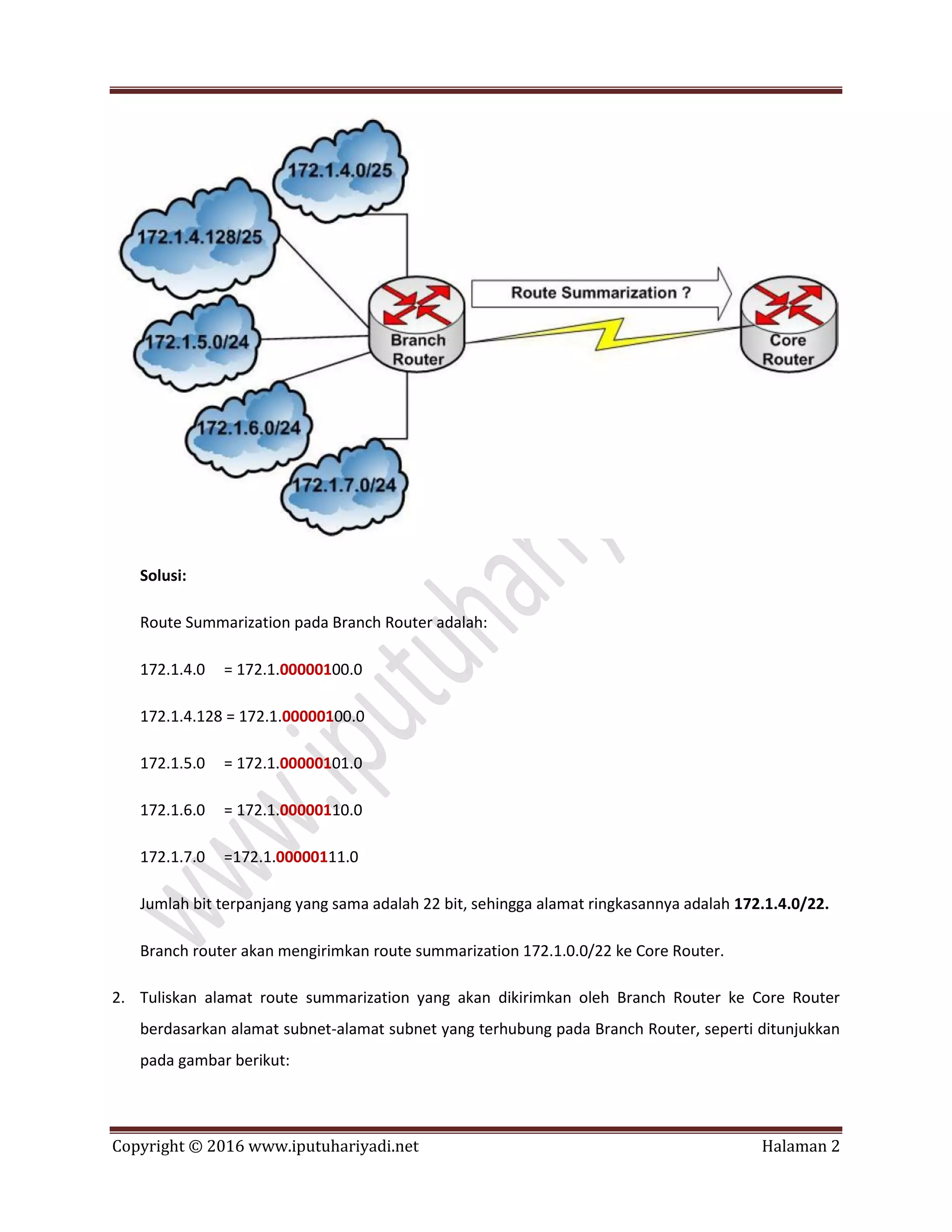

1. Tuliskan alamat route summarization yang akan dikirimkan oleh Branch Router ke Core Router
berdasarkan alamat subnet-alamat subnet yang terhubung pada Branch Router, seperti ditunjukkan
pada gambar berikut:

2. Copyright © 2016 www.iputuhariyadi.net Halaman 2
Solusi:
Route Summarization pada Branch Router adalah:
172.1.4.0 = 172.1.00000100.0
172.1.4.128 = 172.1.00000100.128
172.1.5.0 = 172.1.00000101.0
172.1.6.0 = 172.1.00000110.0
172.1.7.0 =172.1.00000111.0
Jumlah bit terpanjang yang sama adalah 22 bit, sehingga alamat ringkasannya adalah 172.1.4.0/22.
Branch router akan mengirimkan route summarization 172.1.0.0/22 ke Core Router.
2. Tuliskan alamat route summarization yang akan dikirimkan oleh Branch Router ke Core Router
berdasarkan alamat subnet-alamat subnet yang terhubung pada Branch Router, seperti ditunjukkan
pada gambar berikut:

3. Copyright © 2016 www.iputuhariyadi.net Halaman 3
Solusi:
Route Summarization pada Branch Router adalah:
172.16.0.0 = 172.16.00000000.0
172.16.32.0= 172.16.00100000.0
172.16.64.0= 172.16.01000000.0
172.16.96.0= 172.16.01100000.0
Jumlah bit terpanjang yang sama adalah 17 bit, sehingga alamat ringkasannya adalah 172.16.0.0/17.
Branch router akan mengirimkan routing update berupa sebuah alamat route summarization yaitu
172.16.0.0/17 dan sebuah alamat subnet yaitu 172.17.128.0/19 ke Core Router.
