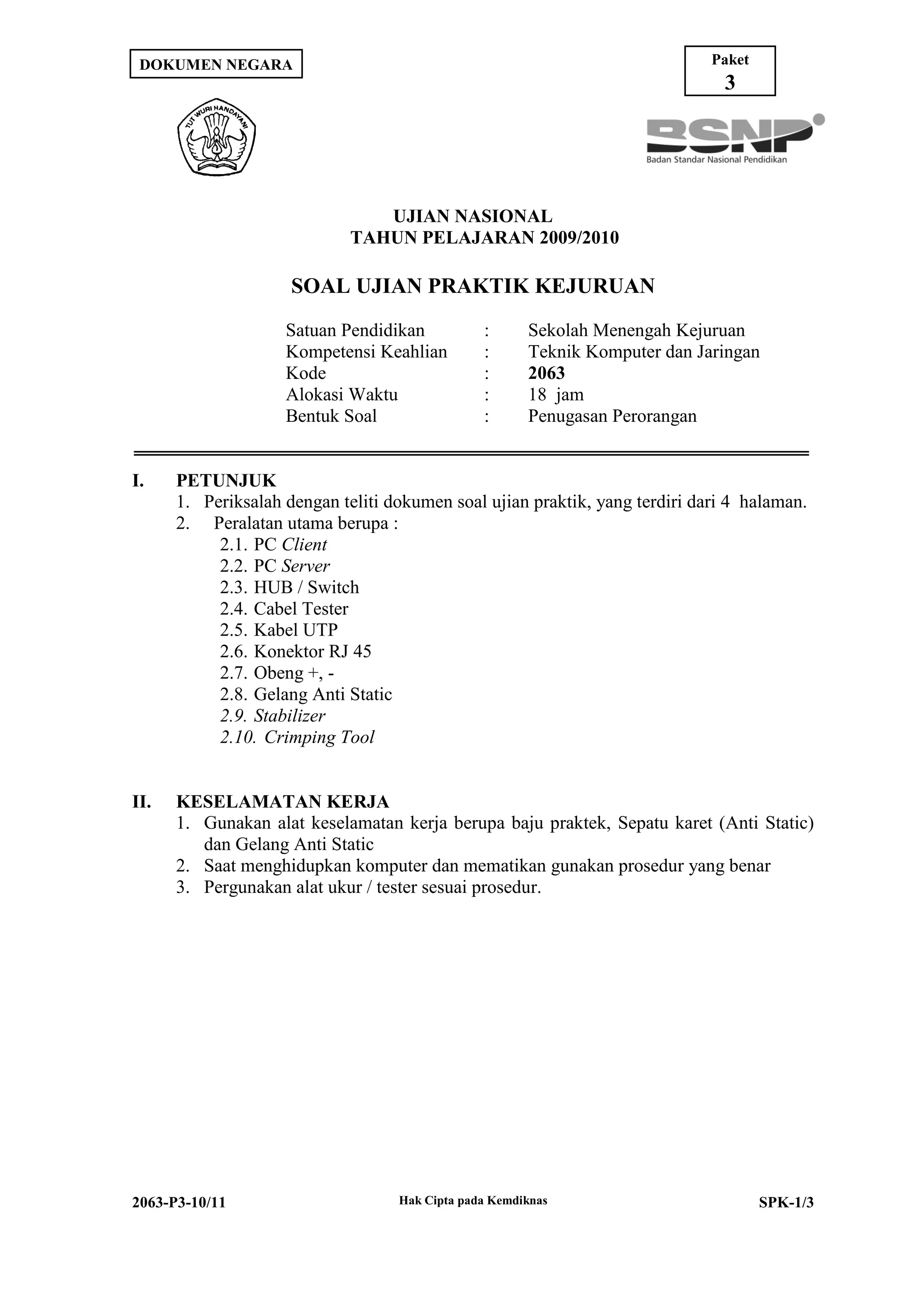

1. DOKUMEN NEGARA Paket
3
UJIAN NASIONAL
TAHUN PELAJARAN 2009/2010
SOAL UJIAN PRAKTIK KEJURUAN
Satuan Pendidikan : Sekolah Menengah Kejuruan
Kompetensi Keahlian : Teknik Komputer dan Jaringan
Kode : 2063
Alokasi Waktu : 18 jam
Bentuk Soal : Penugasan Perorangan
I. PETUNJUK
1. Periksalah dengan teliti dokumen soal ujian praktik, yang terdiri dari 4 halaman.
2. Peralatan utama berupa :
2.1. PC Client
2.2. PC Server
2.3. HUB / Switch
2.4. Cabel Tester
2.5. Kabel UTP
2.6. Konektor RJ 45
2.7. Obeng +, -
2.8. Gelang Anti Static
2.9. Stabilizer
2.10. Crimping Tool
II. KESELAMATAN KERJA
1. Gunakan alat keselamatan kerja berupa baju praktek, Sepatu karet (Anti Static)
dan Gelang Anti Static
2. Saat menghidupkan komputer dan mematikan gunakan prosedur yang benar
3. Pergunakan alat ukur / tester sesuai prosedur.
2063-P3-10/11 Hak Cipta pada Kemdiknas SPK-1/3

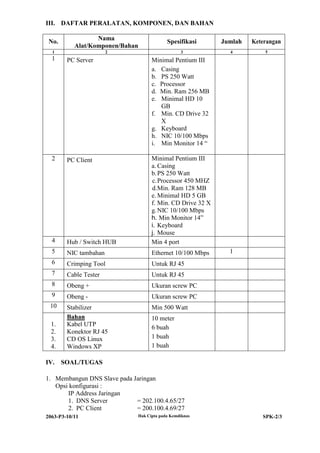

2. III. DAFTAR PERALATAN, KOMPONEN, DAN BAHAN
Nama
No. Spesifikasi Jumlah Keterangan
Alat/Komponen/Bahan
1 2 3 4 5
1 PC Server Minimal Pentium III
a. Casing
b. PS 250 Watt
c. Processor
d. Min. Ram 256 MB
e. Minimal HD 10
GB
f. Min. CD Drive 32
X
g. Keyboard
h. NIC 10/100 Mbps
i. Min Monitor 14 “
2 PC Client Minimal Pentium III
a. Casing
b. PS 250 Watt
c. Processor 450 MHZ
d.Min. Ram 128 MB
e. Minimal HD 5 GB
f. Min. CD Drive 32 X
g. NIC 10/100 Mbps
h. Min Monitor 14”
i. Keyboard
j. Mouse
4 Hub / Switch HUB Min 4 port
5 NIC tambahan Ethernet 10/100 Mbps 1
6 Crimping Tool Untuk RJ 45
7 Cable Tester Untuk RJ 45
8 Obeng + Ukuran screw PC
9 Obeng - Ukuran screw PC
10 Stabilizer Min 500 Watt
Bahan 10 meter
1. Kabel UTP 6 buah
2. Konektor RJ 45
3. CD OS Linux 1 buah
4. Windows XP 1 buah
IV. SOAL/TUGAS
1. Membangun DNS Slave pada Jaringan
Opsi konfigurasi :
IP Address Jaringan
1. DNS Server = 202.100.4.65/27
2. PC Client = 200.100.4.69/27
2063-P3-10/11 Hak Cipta pada Kemdiknas SPK-2/3

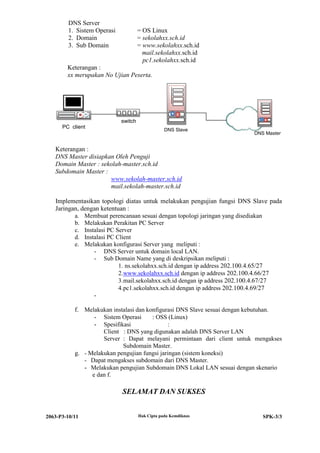

3. DNS Server
1. Sistem Operasi = OS Linux
2. Domain = sekolahxx.sch.id
3. Sub Domain = www.sekolahxx.sch.id
mail.sekolahxx.sch.id
pc1.sekolahxx.sch.id
Keterangan :
xx merupakan No Ujian Peserta.
switch
PC client
DNS Slave
DNS Master
Keterangan :
DNS Master disiapkan Oleh Penguji
Domain Master : sekolah-master.sch.id
Subdomain Master :
www.sekolah-master.sch.id
mail.sekolah-master.sch.id
Implementasikan topologi diatas untuk melakukan pengujian fungsi DNS Slave pada
Jaringan, dengan ketentuan :
a. Membuat perencanaan sesuai dengan topologi jaringan yang disediakan
b. Melakukan Perakitan PC Server
c. Instalasi PC Server
d. Instalasi PC Client
e. Melakukan konfigurasi Server yang meliputi :
- DNS Server untuk domain local LAN.
- Sub Domain Name yang di deskripsikan meliputi :
1. ns.sekolahxx.sch.id dengan ip address 202.100.4.65/27
2. www.sekolahxx.sch.id dengan ip address 202.100.4.66/27
3. mail.sekolahxx.sch.id dengan ip address 202.100.4.67/27
4. pc1.sekolahxx.sch.id dengan ip address 202.100.4.69/27
-
f. Melakukan instalasi dan konfigurasi DNS Slave sesuai dengan kebutuhan.
- Sistem Operasi : OSS (Linux)
- Spesifikasi :
Client : DNS yang digunakan adalah DNS Server LAN
Server : Dapat melayani permintaan dari client untuk mengakses
Subdomain Master.
g. - Melakukan pengujian fungsi jaringan (sistem koneksi)
- Dapat mengakses subdomain dari DNS Master.
- Melakukan pengujian Subdomain DNS Lokal LAN sesuai dengan skenario
e dan f.
SELAMAT DAN SUKSES
2063-P3-10/11 Hak Cipta pada Kemdiknas SPK-3/3
