Cisco Wireless LAN Controller (WLC)

Dokumen ini menjelaskan konfigurasi jaringan yang menggunakan arsitektur Cisco Wireless Enterprise Network. Ini mencakup pengaturan VLAN, DHCP, dan interface perangkat yang terhubung dalam jaringan di Gedung U. Selain itu, dokumen juga menyebutkan informasi detail tentang perangkat dan alokasi IP untuk akses point dan klien.

Education◦
Monthly Online Knowledge Sharing (MOKS) #1 putu.hariyadi@universitasbumigora.ac.id
www.iputuhariyadi.net 2

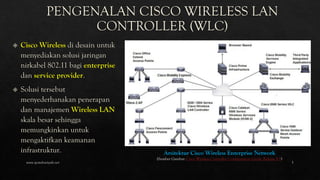

Arsitektur Cisco Wireless Enterprise Network (Sumber Gambar: Cisco Wireless Controller Configuration Guide, Release 8.5) www.iputuhariyadi.net 3
www.iputuhariyadi.net 4
www.iputuhariyadi.net 5

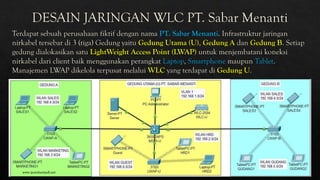

www.iputuhariyadi.net 6

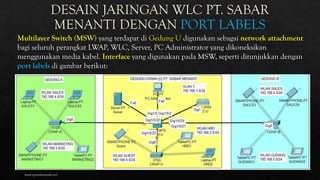

Multilayer Switch (MSW) yang terdapat di Gedung U digunakan sebagai network attachment bagi seluruh perangkat LWAP, WLC, Server, PC Administrator yang dikoneksikan menggunakan media kabel. Interface yang digunakan pada MSW, seperti ditunjukkan dengan port labels di gambar berikut: www.iputuhariyadi.net 7

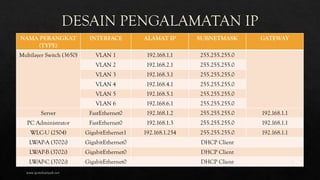

NAMA PERANGKAT (TYPE) INTERFACE ALAMAT IP SUBNETMASK GATEWAY Multilayer Switch (3650) VLAN 1 192.168.1.1 255.255.255.0 VLAN 2 192.168.2.1 255.255.255.0 VLAN 3 192.168.3.1 255.255.255.0 VLAN 4 192.168.4.1 255.255.255.0 VLAN 5 192.168.5.1 255.255.255.0 VLAN 6 192.168.6.1 255.255.255.0 Server FastEthernet0 192.168.1.2 255.255.255.0 192.168.1.1 PC Administrator FastEthernet0 192.168.1.3 255.255.255.0 192.168.1.1 WLC-U (2504) GigabitEthernet1 192.168.1.254 255.255.255.0 192.168.1.1 LWAP-A (3702i) GigabitEthernet0 DHCP Client LWAP-B (3702i) GigabitEthernet0 DHCP Client LWAP-C (3702i) GigabitEthernet0 DHCP Client www.iputuhariyadi.net 8

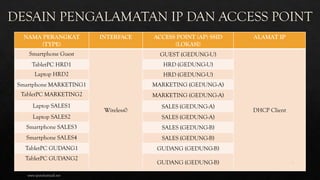

NAMA PERANGKAT (TYPE) INTERFACE ACCESS POINT (AP) SSID (LOKASI) ALAMAT IP Smartphone Guest Wireless0 GUEST (GEDUNG-U) DHCP Client TabletPC HRD1 HRD (GEDUNG-U) Laptop HRD2 HRD (GEDUNG-U) Smartphone MARKETING1 MARKETING (GEDUNG-A) TabletPC MARKETING2 MARKETING (GEDUNG-A) Laptop SALES1 SALES (GEDUNG-A) Laptop SALES2 SALES (GEDUNG-A) Smartphone SALES3 SALES (GEDUNG-B) Smartphone SALES4 SALES (GEDUNG-B) TabletPC GUDANG1 GUDANG (GEDUNG-B) TabletPC GUDANG2 GUDANG (GEDUNG-B) www.iputuhariyadi.net 9
VLAN ID VLAN NAME 2 HRD 3 MARKETING 4 SALES 5 GUDANG 6 GUEST www.iputuhariyadi.net 10
Perintah konfigurasi untuk membuat VLAN dengan ID dan Name sesuai ketentuan pada tabel sebelumnya. www.iputuhariyadi.net 11
www.iputuhariyadi.net 12
INTERFACE ALAMAT IP SUBNETMASK Vlan1 192.168.1.1 255.255.255.0 Vlan2 192.168.2.1 255.255.255.0 Vlan3 192.168.3.1 255.255.255.0 Vlan4 192.168.4.1 255.255.255.0 Vlan5 192.168.5.1 255.255.255.0 Vlan6 192.168.6.1 255.255.255.0 www.iputuhariyadi.net 13
Perintah konfigurasi untuk mengatur pengalamatan IP pada interface VLAN ID 1 sampai dengan VLAN 6. www.iputuhariyadi.net 14
www.iputuhariyadi.net 15

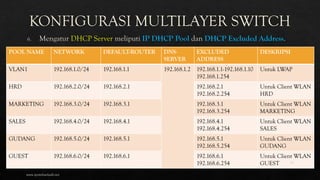

POOL NAME NETWORK DEFAULT-ROUTER DNS- SERVER EXCLUDED ADDRESS DESKRIPSI VLAN1 192.168.1.0/24 192.168.1.1 192.168.1.2 192.168.1.1-192.168.1.10 192.168.1.254 Untuk LWAP HRD 192.168.2.0/24 192.168.2.1 192.168.2.1 192.168.2.254 Untuk Client WLAN HRD MARKETING 192.168.3.0/24 192.168.3.1 192.168.3.1 192.168.3.254 Untuk Client WLAN MARKETING SALES 192.168.4.0/24 192.168.4.1 192.168.4.1 192.168.4.254 Untuk Client WLAN SALES GUDANG 192.168.5.0/24 192.168.5.1 192.168.5.1 192.168.5.254 Untuk Client WLAN GUDANG GUEST 192.168.6.0/24 192.168.6.1 192.168.6.1 192.168.6.254 Untuk Client WLAN GUEST www.iputuhariyadi.net 16

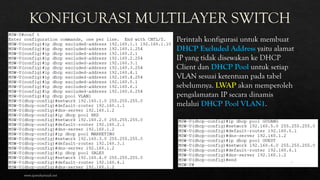

Perintah konfigurasi untuk membuat DHCP Excluded Address yaitu alamat IP yang tidak disewakan ke DHCP Client dan DHCP Pool untuk setiap VLAN sesuai ketentuan pada tabel sebelumnya. LWAP akan memperoleh pengalamatan IP secara dinamis melalui DHCP Pool VLAN1. www.iputuhariyadi.net 17
www.iputuhariyadi.net 18
www.iputuhariyadi.net 19
www.iputuhariyadi.net 20

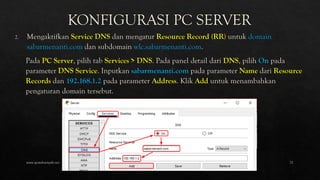

www.iputuhariyadi.net 21
www.iputuhariyadi.net 22
www.iputuhariyadi.net 23
www.iputuhariyadi.net 24
www.iputuhariyadi.net 25
www.iputuhariyadi.net 26
www.iputuhariyadi.net 27

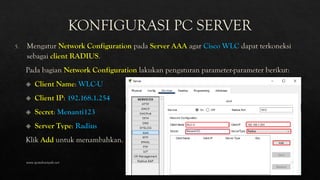

www.iputuhariyadi.net 28
www.iputuhariyadi.net 29
NO. USERNAME PASSWORD 1. gudang1 gudang1 2. gudang2 gudang2 3. hrd1 hrd1 4. hrd2 hrd2 5. mkt1 mkt1 6. mkt2 mkt2 www.iputuhariyadi.net 30

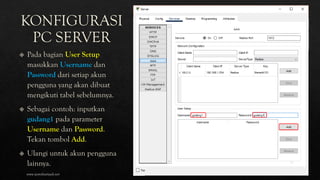

www.iputuhariyadi.net 31
www.iputuhariyadi.net 32
www.iputuhariyadi.net 33
www.iputuhariyadi.net 34
www.iputuhariyadi.net 35
www.iputuhariyadi.net 36

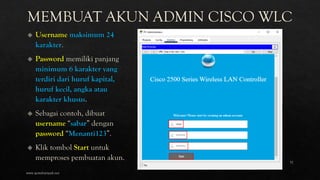

www.iputuhariyadi.net 37

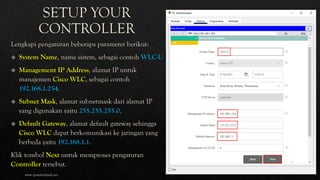

www.iputuhariyadi.net 38

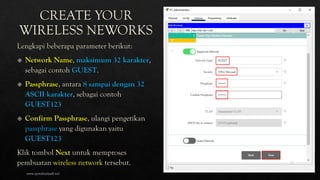

www.iputuhariyadi.net 39
www.iputuhariyadi.net 40
www.iputuhariyadi.net 41

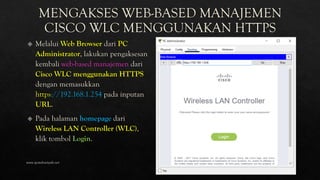

www.iputuhariyadi.net 42

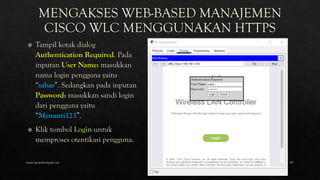

www.iputuhariyadi.net 43
www.iputuhariyadi.net 44

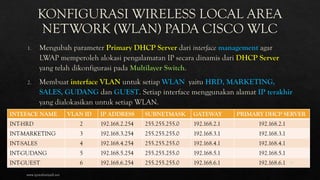

INTEFACE NAME VLAN ID IP ADDRESS SUBNETMASK GATEWAY PRIMARY DHCP SERVER INT-HRD 2 192.168.2.254 255.255.255.0 192.168.2.1 192.168.2.1 INT-MARKETING 3 192.168.3.254 255.255.255.0 192.168.3.1 192.168.3.1 INT-SALES 4 192.168.4.254 255.255.255.0 192.168.4.1 192.168.4.1 INT-GUDANG 5 192.168.5.254 255.255.255.0 192.168.5.1 192.168.5.1 INT-GUEST 6 192.168.6.254 255.255.255.0 192.168.6.1 192.168.6.1 www.iputuhariyadi.net 45
www.iputuhariyadi.net 46
www.iputuhariyadi.net 47
www.iputuhariyadi.net 48
www.iputuhariyadi.net 49
www.iputuhariyadi.net 50
www.iputuhariyadi.net 51
www.iputuhariyadi.net 52
www.iputuhariyadi.net 53

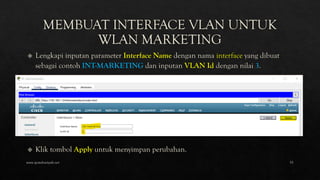

www.iputuhariyadi.net 54
www.iputuhariyadi.net 55
www.iputuhariyadi.net 56
www.iputuhariyadi.net 57
www.iputuhariyadi.net 58
www.iputuhariyadi.net 59
www.iputuhariyadi.net 60
www.iputuhariyadi.net 61
www.iputuhariyadi.net 62
www.iputuhariyadi.net 63
www.iputuhariyadi.net 64
www.iputuhariyadi.net 65
www.iputuhariyadi.net 66
www.iputuhariyadi.net 67
www.iputuhariyadi.net 68
www.iputuhariyadi.net 69
www.iputuhariyadi.net 70

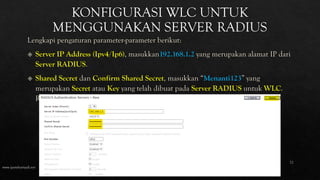

www.iputuhariyadi.net 71
www.iputuhariyadi.net 72

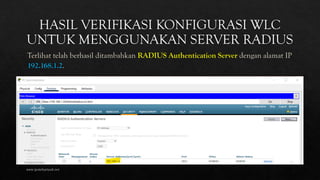

www.iputuhariyadi.net 73
www.iputuhariyadi.net 74

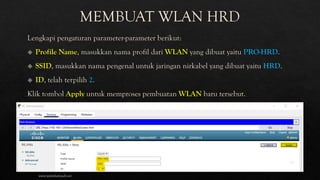

www.iputuhariyadi.net 75
www.iputuhariyadi.net 76

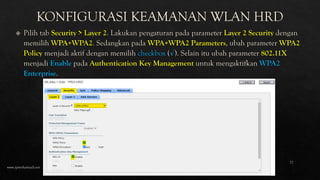

www.iputuhariyadi.net 77
www.iputuhariyadi.net 78

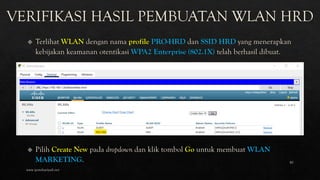

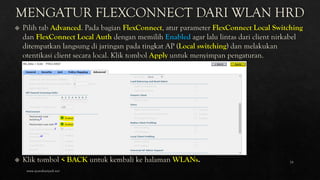

www.iputuhariyadi.net 79
www.iputuhariyadi.net 80

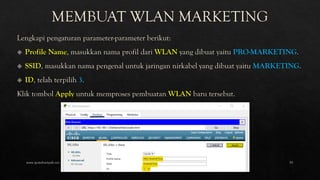

www.iputuhariyadi.net 81

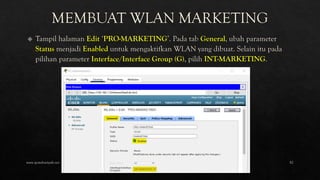

www.iputuhariyadi.net 82

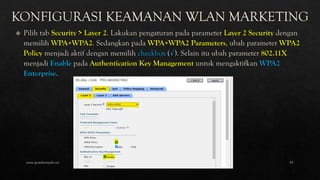

www.iputuhariyadi.net 83
www.iputuhariyadi.net 84

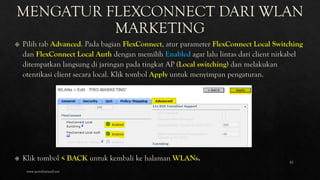

www.iputuhariyadi.net 85

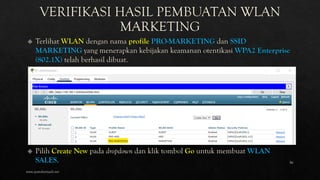

www.iputuhariyadi.net 86
www.iputuhariyadi.net 87
www.iputuhariyadi.net 88

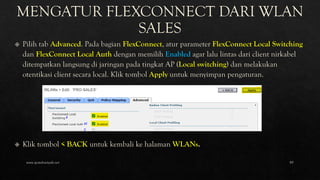

www.iputuhariyadi.net 89

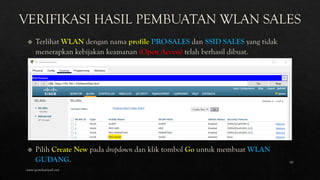

www.iputuhariyadi.net 90

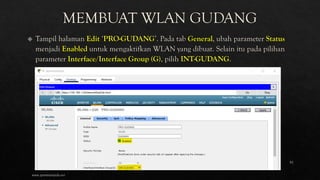

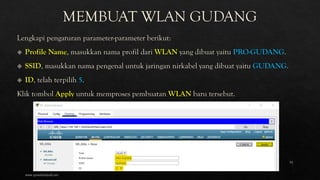

www.iputuhariyadi.net 91

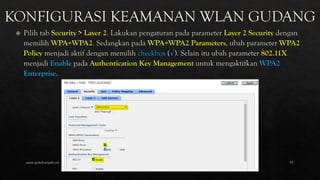

www.iputuhariyadi.net 92
www.iputuhariyadi.net 93
www.iputuhariyadi.net 94

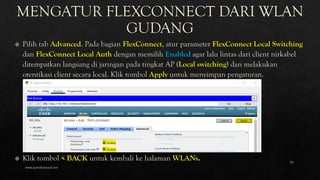

www.iputuhariyadi.net 95

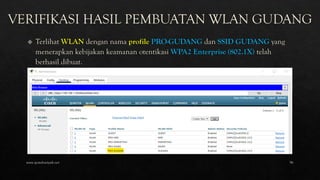

www.iputuhariyadi.net 96
www.iputuhariyadi.net 97
www.iputuhariyadi.net 98

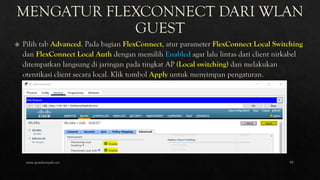

www.iputuhariyadi.net 99
www.iputuhariyadi.net 100
