Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall

Dokumen ini memberikan solusi konfigurasi jaringan tiga kaki menggunakan iptables pada router Linux. Termasuk konfigurasi alamat IP dan layanan pada perangkat server dan client, serta konfigurasi iptables untuk membatasi akses antar jaringan.

Embed presentation

Download as PDF, PPTX

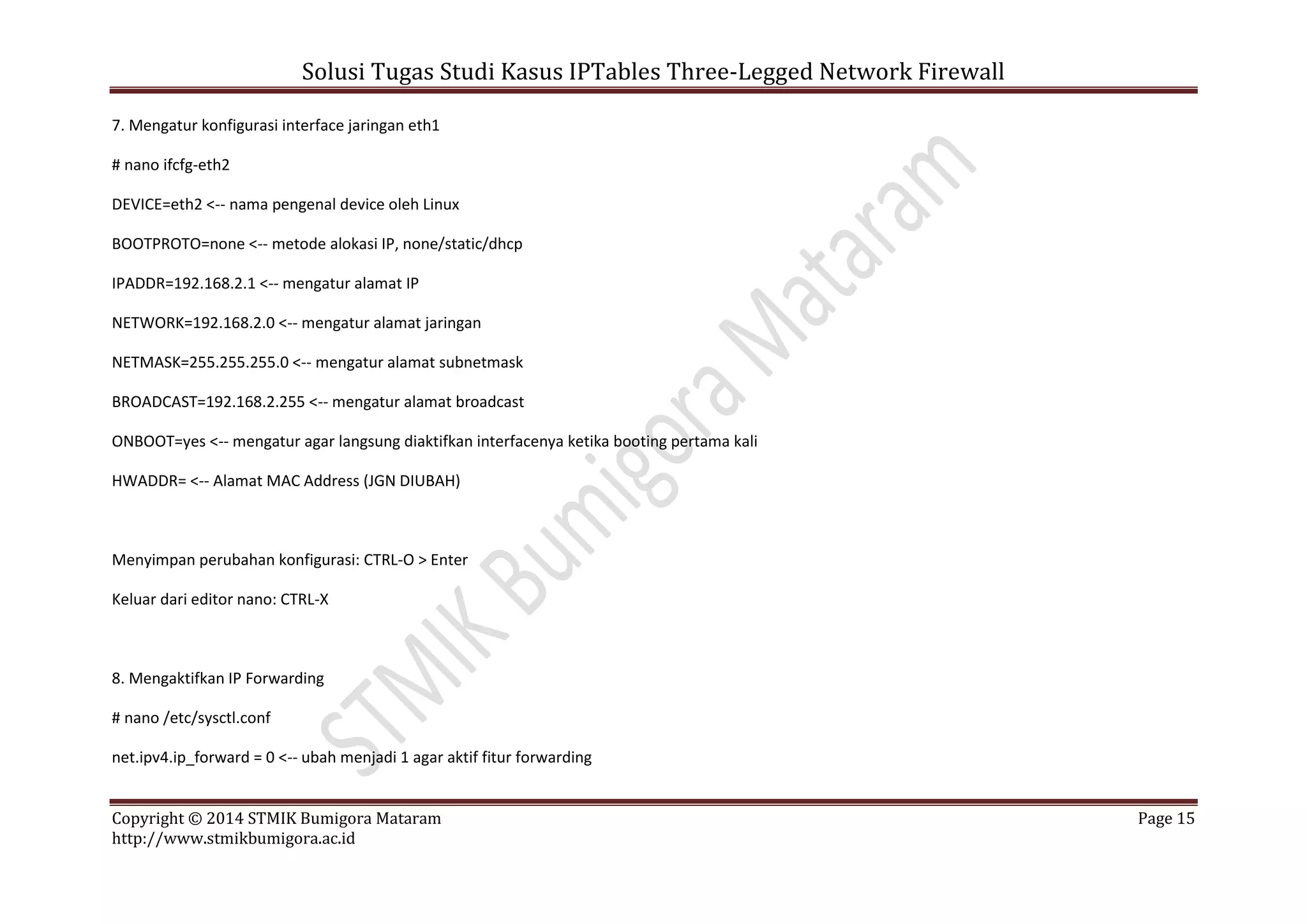

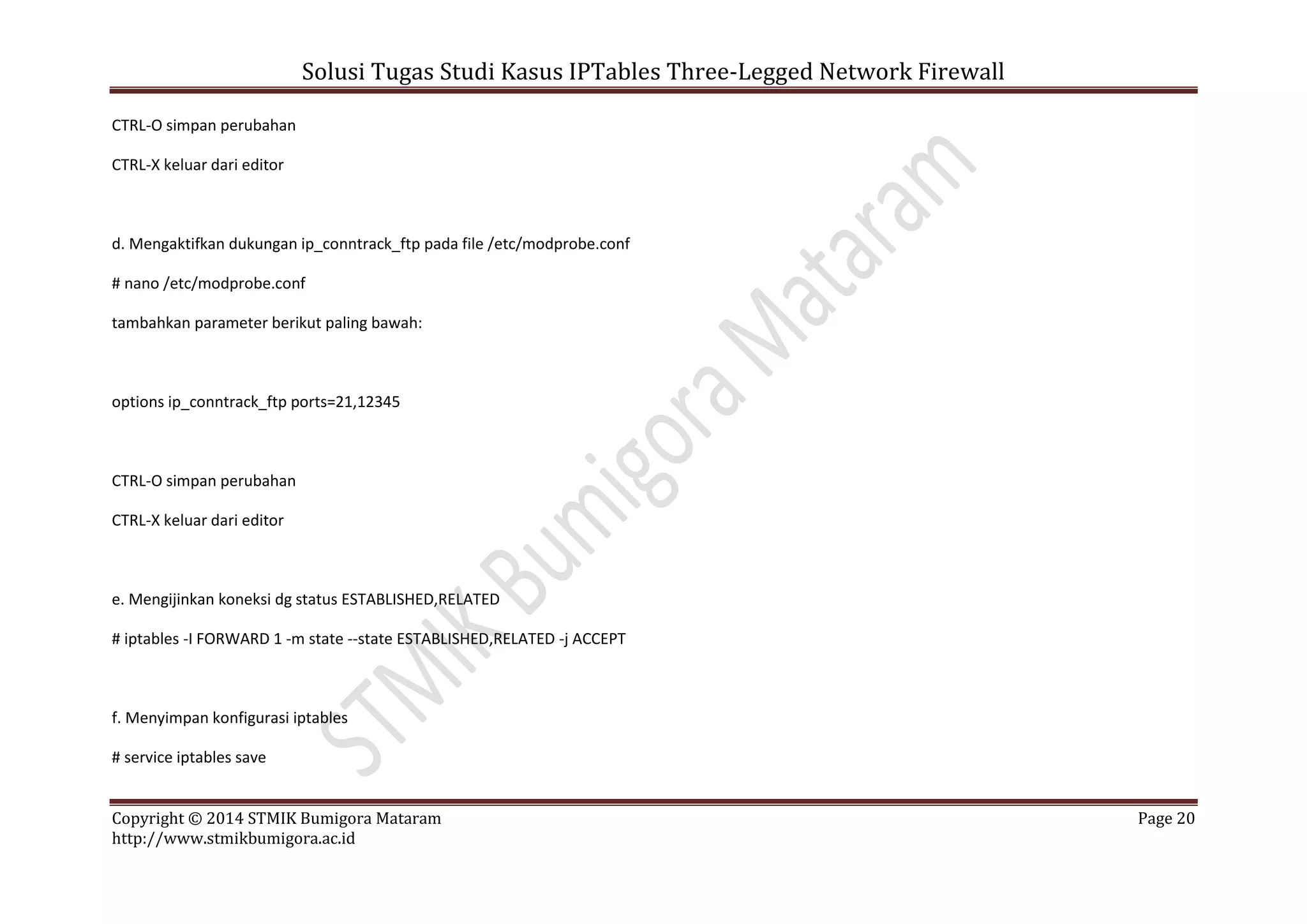

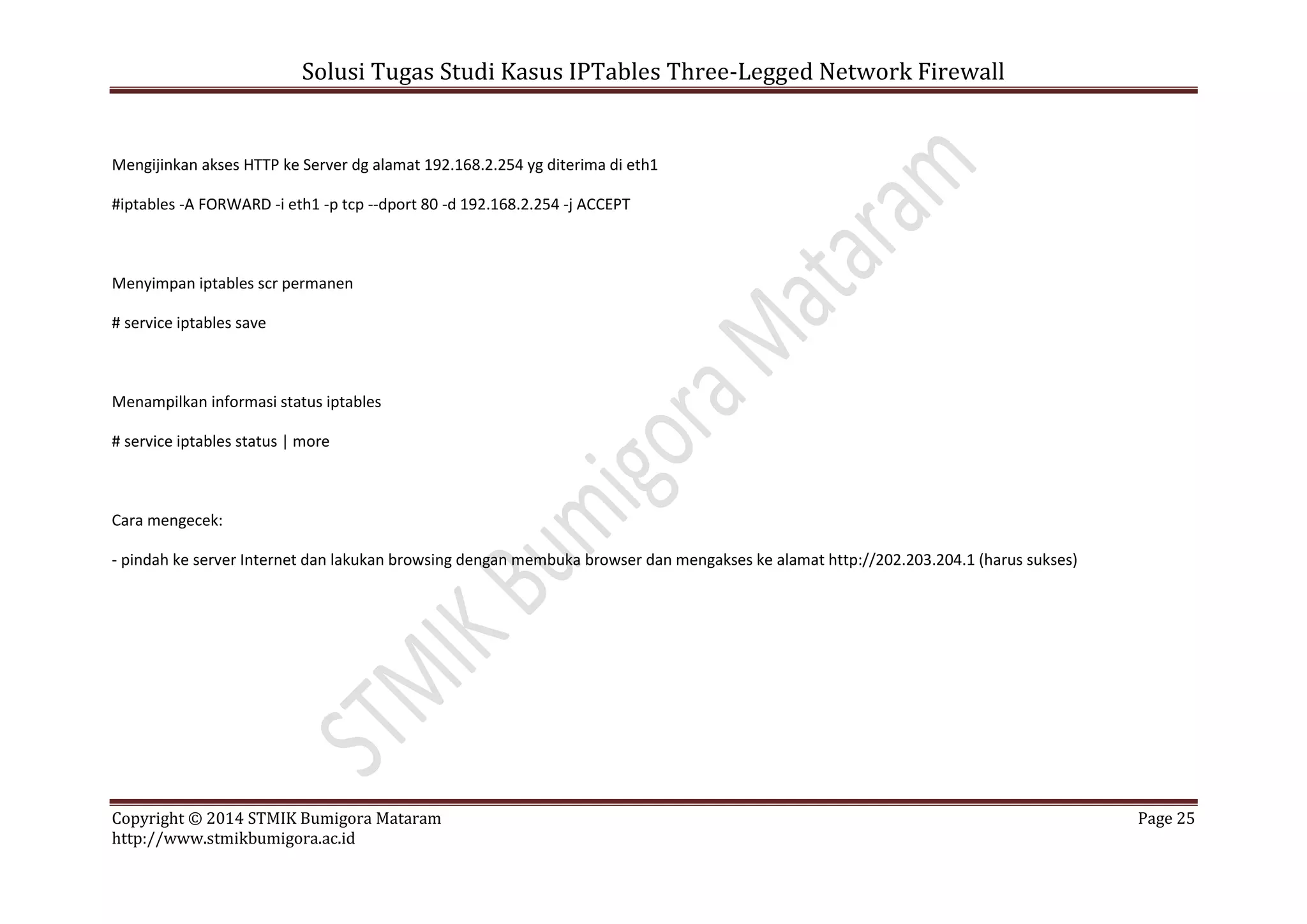

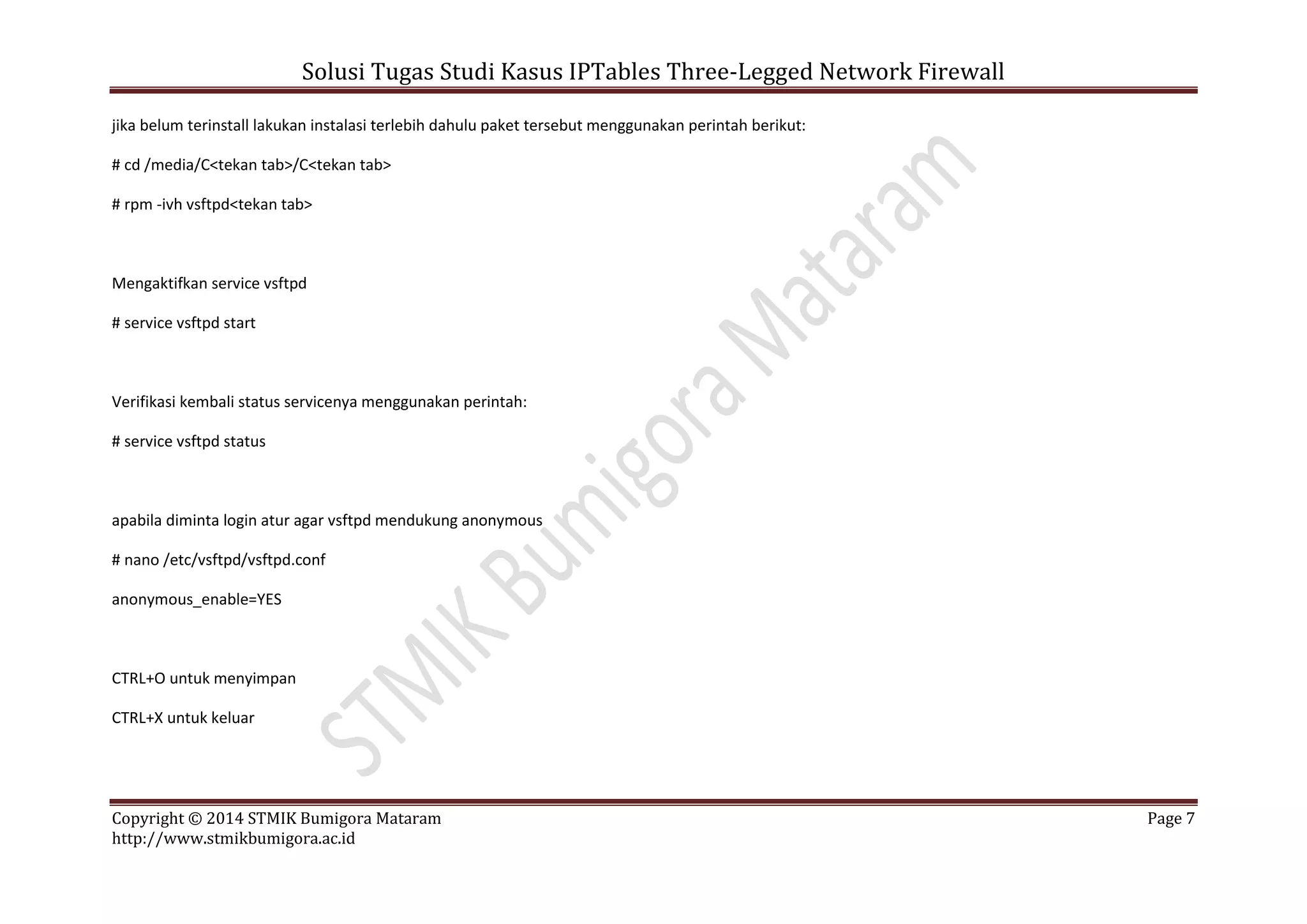

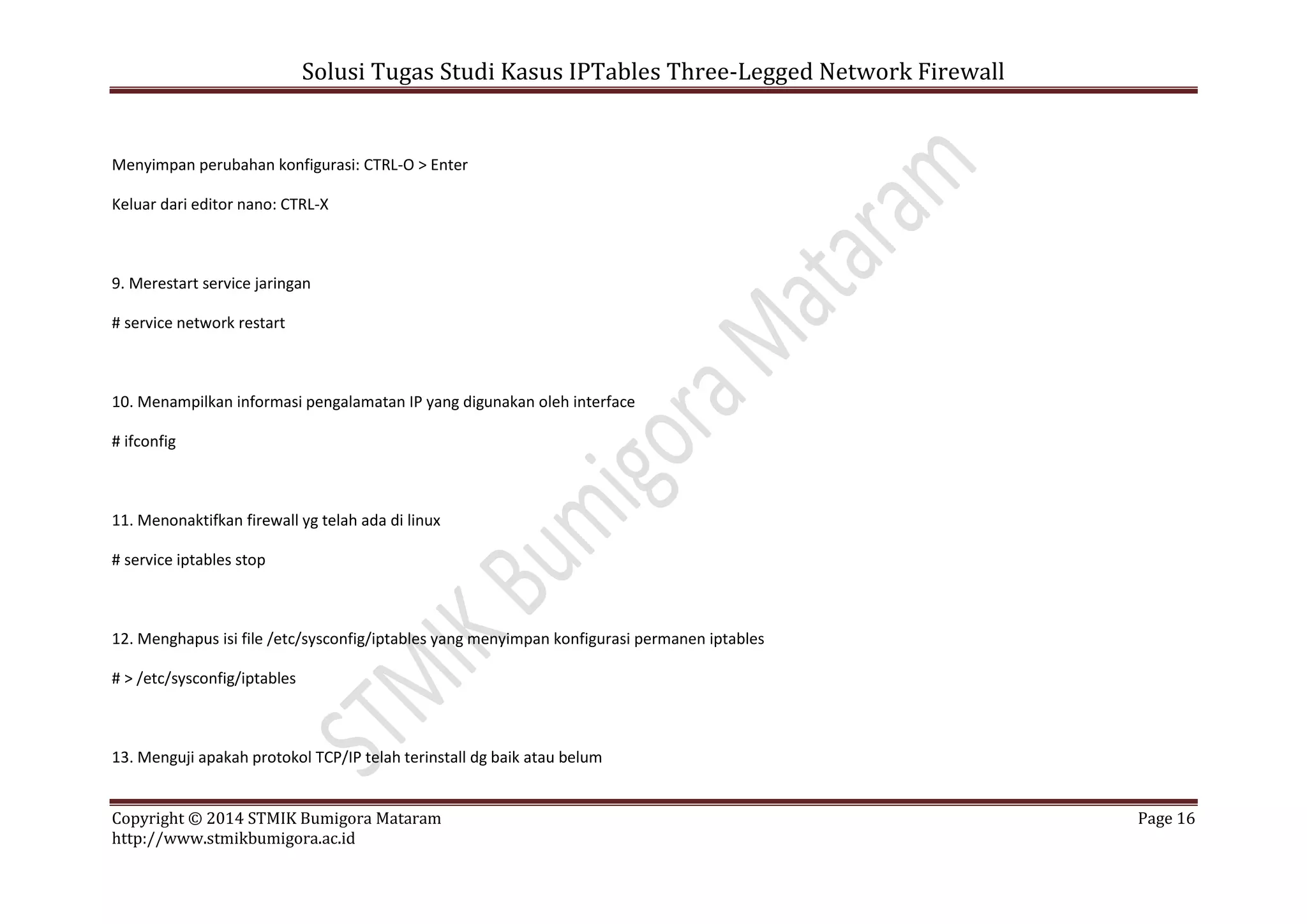

Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 1 http://www.stmikbumigora.ac.id Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall pada matakuliah Praktikum Sistem Keamanan Jaringan (S1 Teknik Informatika) Oleh I Putu Hariyadi <putu.hariyadi@stmikbumigora.ac.id>
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 2 http://www.stmikbumigora.ac.id Berdasarkan topologi jaringan seperti terlihat pada gambar diatas, lakukan konfigurasi kebijakan keamanan dengan ketentuan berikut pada Router Linux CentOS yang memiliki default POLICY untuk chain pada tabel filter adalah DROP: 1. Konfigurasi IPTables Tabel Filter untuk mengijinkan hanya Client A untuk dapat mengakses layanan Server FTP di Network B. 2. Konfigurasi IPTables Tabel Filter untuk mengijinkan hanya Client B untuk dapat mengakses layanan Server Web di Network B. 3. Konfigurasi IPTables Tabel Filter untuk menolak ping dari Network A ke Network B, sebaliknya ping dari Network B ke Network A diijinkan. 4. Konfigurasi NAT untuk mengijinkan hanya Client A yang dapat mengakses Internet. 5. Konfigurasi DNAT untuk mengijinkan pengguna di Internet mengakses Server Web di Network B yang menggunakan alamat IP Private 192.168.2.254 menggunakan alamat IP Publik dari interface eth1 yang digunakan oleh router Linux CentOS yaitu 202.203.204.1. SOLUSI KONFIGURASI PADA MASING-MASING PERANGKAT A. Konfigurasi Server Linux Intranet 1. Masuk ke terminal, klik kanan pada desktop > pilih terminal. Berpindah user ke user root: $ su - 2. Berpindah ke lokasi direktori yg memuat file konfigurasi interface jaringan # cd /etc/sysconfig/network-scripts 3. Menampilkan informasi di direktori mana saat ini berada # pwd 4. Melihat isi direktori tsb:
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 3 http://www.stmikbumigora.ac.id # ls 5. Mengatur konfigurasi interface jaringan eth0 # nano ifcfg-eth0 DEVICE=eth0 <-- nama pengenal device oleh Linux BOOTPROTO=none <-- metode alokasi IP, none/static/dhcp IPADDR=192.168.2.253 <-- mengatur alamat IP NETWORK=192.168.2.0 <-- mengatur alamat jaringan NETMASK=255.255.255.0 <-- mengatur alamat subnetmask BROADCAST=192.168.2.255 <-- mengatur alamat broadcast GATEWAY=192.168.2.1 ONBOOT=yes <-- mengatur agar langsung diaktifkan interfacenya ketika booting pertama kali HWADDR= <-- Alamat MAC Address (JGN DIUBAH) Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X 6. Mengatur konfigurasi interface jaringan eth1
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 4 http://www.stmikbumigora.ac.id # nano ifcfg-eth1 DEVICE=eth1 <-- nama pengenal device oleh Linux BOOTPROTO=none <-- metode alokasi IP, none/static/dhcp IPADDR=192.168.2.254 <-- mengatur alamat IP NETWORK=192.168.2.0 <-- mengatur alamat jaringan NETMASK=255.255.255.0 <-- mengatur alamat subnetmask BROADCAST=192.168.2.255 <-- mengatur alamat broadcast GATEWAY=192.168.2.1 ONBOOT=yes <-- mengatur agar langsung diaktifkan interfacenya ketika booting pertama kali HWADDR= <-- Alamat MAC Address (JGN DIUBAH) Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X Jika memiliki eth2 maka lakukan penonaktifan interface dg cara: # nano ifcfg-eth2 ONBOOT=no
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 5 http://www.stmikbumigora.ac.id Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X 7. Merestart service jaringan # service network restart 8. Menampilkan informasi pengalamatan IP yang digunakan oleh interface # ifconfig 9. Menguji apakah protokol TCP/IP telah terinstall dg baik atau belum # ping localhost atau # ping 127.0.0.1 Untuk menghentikan ping gunakan CTRL-C 10. Menampilkan status service HTTP
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 6 http://www.stmikbumigora.ac.id # service httpd status Jika belum aktif, silakan diaktifkan menggunakan perintah: # service httpd start Verifikasi kembali status servicenya menggunakan perintah: # service httpd status 11. Menampilkan status service FTP # service vsftpd status Jika belum aktif, silakan diaktifkan menggunakan perintah: # service vsftpd start Verifikasi kembali status servicenya menggunakan perintah: # service vsftpd status Catatan:
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 7 http://www.stmikbumigora.ac.id jika belum terinstall lakukan instalasi terlebih dahulu paket tersebut menggunakan perintah berikut: # cd /media/C<tekan tab>/C<tekan tab> # rpm -ivh vsftpd<tekan tab> Mengaktifkan service vsftpd # service vsftpd start Verifikasi kembali status servicenya menggunakan perintah: # service vsftpd status apabila diminta login atur agar vsftpd mendukung anonymous # nano /etc/vsftpd/vsftpd.conf anonymous_enable=YES CTRL+O untuk menyimpan CTRL+X untuk keluar
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 8 http://www.stmikbumigora.ac.id merestart service vsftpd # service vsftpd restart 12. Menonaktifkan firewall yg telah ada di linux # service iptables stop 13. Memverifikasi layanan http telah berjalan melalui browser http://192.168.2.254 14. Memverifikasi layanan ftp telah berjalan melalui browser ftp://192.168.2.253 B. Konfigurasi Server Linux Internet 1. Masuk ke terminal, klik kanan pada desktop > pilih terminal. Berpindah user ke user root: $ su - 2. Berpindah ke lokasi direktori yg memuat file konfigurasi interface jaringan # cd /etc/sysconfig/network-scripts 3. Menampilkan informasi di direktori mana saat ini berada # pwd
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 9 http://www.stmikbumigora.ac.id 4. Melihat isi direktori tsb: # ls 5. Mengatur konfigurasi interface jaringan eth0 # nano ifcfg-eth0 DEVICE=eth0 <-- nama pengenal device oleh Linux BOOTPROTO=none <-- metode alokasi IP, none/static/dhcp IPADDR=202.203.204.254 <-- mengatur alamat IP NETWORK=202.203.204.0 <-- mengatur alamat jaringan NETMASK=255.255.255.0 <-- mengatur alamat subnetmask BROADCAST=202.203.204.255 <-- mengatur alamat broadcast ONBOOT=yes <-- mengatur agar langsung diaktifkan interfacenya ketika booting pertama kali HWADDR= <-- Alamat MAC Address (JGN DIUBAH) Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X Jika memiliki eth1 maka nonaktifkan interface tersebut menggunakan cara: # nano ifcfg-eth1
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 10 http://www.stmikbumigora.ac.id ONBOOT=no Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X Jika memiliki eth2 maka nonaktifkan interface tersebut menggunakan cara: # nano ifcfg-eth2 ONBOOT=no Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X 6. Merestart service jaringan # service network restart 7. Menampilkan informasi pengalamatan IP yang digunakan oleh interface # ifconfig
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 11 http://www.stmikbumigora.ac.id 8. Menguji apakah protokol TCP/IP telah terinstall dg baik atau belum # ping localhost atau # ping 127.0.0.1 Untuk menghentikan ping gunakan CTRL-C 9. Menampilkan status service HTTP # service httpd status Jika belum aktif, silakan diaktifkan menggunakan perintah: # service httpd start Verifikasi kembali status servicenya menggunakan perintah: # service httpd status 10. Menonaktifkan firewall yg telah ada di linux # service iptables stop
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 12 http://www.stmikbumigora.ac.id 13. Memverifikasi layanan http telah berjalan melalui browser http://202.203.204.254 C. Client Windows 7 menggunakan alamat IP: 192.168.1.2/24 1. Pada taskbar pojok kanan bawah pilih gambar komputer -> Open Network & Sharing Center -> Change Adapter Setting -> Klik dua kali pada VMNet1 -> Properties -> Pilih Internet Protocol TCP/IPv4 -> Properties -> Pilih Use statically IP Addresss dan atur bbrp parameter berikut: IP: 192.168.1.2 SM: 255.255.255.0 GW: 192.168.1.1 Klik tombol OK->OK->Close. Pastikan interface Local Area Connection dinonaktifkan (disable) 2. Masuk ke command prompt. Verifikasi pengalamatan IP menggunakan perintah: c:>ipconfig D. Konfigurasi Router Linux 1. Masuk ke terminal, klik kanan pada desktop > pilih terminal. Berpindah user ke user root: $ su -
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 13 http://www.stmikbumigora.ac.id 2. Berpindah ke lokasi direktori yg memuat file konfigurasi interface jaringan # cd /etc/sysconfig/network-scripts 3. Menampilkan informasi di direktori mana saat ini berada # pwd 4. Melihat isi direktori tsb: # ls 5. Mengatur konfigurasi interface jaringan eth0 # nano ifcfg-eth0 DEVICE=eth0 <-- nama pengenal device oleh Linux BOOTPROTO=none <-- metode alokasi IP, none/static/dhcp IPADDR=192.168.1.1 <-- mengatur alamat IP NETWORK=192.168.1.0 <-- mengatur alamat jaringan NETMASK=255.255.255.0 <-- mengatur alamat subnetmask BROADCAST=192.168.1.255 <-- mengatur alamat broadcast ONBOOT=yes <-- mengatur agar langsung diaktifkan interfacenya ketika booting pertama kali HWADDR= <-- Alamat MAC Address (JGN DIUBAH)
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 14 http://www.stmikbumigora.ac.id Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X 6. Mengatur konfigurasi interface jaringan eth1 # nano ifcfg-eth1 DEVICE=eth1 <-- nama pengenal device oleh Linux BOOTPROTO=none <-- metode alokasi IP, none/static/dhcp IPADDR=202.203.204.1 <-- mengatur alamat IP NETWORK=202.203.204.0 <-- mengatur alamat jaringan NETMASK=255.255.255.0 <-- mengatur alamat subnetmask BROADCAST=202.203.204.255 <-- mengatur alamat broadcast ONBOOT=yes <-- mengatur agar langsung diaktifkan interfacenya ketika booting pertama kali HWADDR= <-- Alamat MAC Address (JGN DIUBAH) Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 15 http://www.stmikbumigora.ac.id 7. Mengatur konfigurasi interface jaringan eth1 # nano ifcfg-eth2 DEVICE=eth2 <-- nama pengenal device oleh Linux BOOTPROTO=none <-- metode alokasi IP, none/static/dhcp IPADDR=192.168.2.1 <-- mengatur alamat IP NETWORK=192.168.2.0 <-- mengatur alamat jaringan NETMASK=255.255.255.0 <-- mengatur alamat subnetmask BROADCAST=192.168.2.255 <-- mengatur alamat broadcast ONBOOT=yes <-- mengatur agar langsung diaktifkan interfacenya ketika booting pertama kali HWADDR= <-- Alamat MAC Address (JGN DIUBAH) Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X 8. Mengaktifkan IP Forwarding # nano /etc/sysctl.conf net.ipv4.ip_forward = 0 <-- ubah menjadi 1 agar aktif fitur forwarding
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 16 http://www.stmikbumigora.ac.id Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X 9. Merestart service jaringan # service network restart 10. Menampilkan informasi pengalamatan IP yang digunakan oleh interface # ifconfig 11. Menonaktifkan firewall yg telah ada di linux # service iptables stop 12. Menghapus isi file /etc/sysconfig/iptables yang menyimpan konfigurasi permanen iptables # > /etc/sysconfig/iptables 13. Menguji apakah protokol TCP/IP telah terinstall dg baik atau belum
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 17 http://www.stmikbumigora.ac.id # ping localhost atau # ping 127.0.0.1 Untuk menghentikan ping gunakan CTRL-C 14. Verifikasi koneksi dari Router Linux ke Client Windows 7 # ping 192.168.1.2 Untuk menghentikan ping gunakan CTRL-C 15. Verifikasi koneksi dari Router Linux ke Server Linux Internet # ping 202.203.204.254 Untuk menghentikan ping gunakan CTRL-C 16. Verifikasi koneksi dari Router Linux ke Server Linux Intranet # ping 192.168.2.253 # ping 192.168.2.254
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 18 http://www.stmikbumigora.ac.id Untuk menghentikan ping gunakan CTRL-C 17. Menonaktifkan service httpd dan vsftpd # service httpd stop # service vsftpd stop 18. mengakses server internet layanan http melalui browser http://202.203.204.254 19. mengakses server intranet layanan http melalui browser http://192.168.2.254 20. mengakses server intranet layanan ftp melalui browser ftp://192.168.2.253 E. SOLUSI KONFIGURASI IPTABLES DI ROUTER LINUX CENTOS 1. Konfigurasi IPTables Tabel Filter untuk mengijinkan hanya Client A untuk dapat mengakses layanan Server FTP di Network B dengan default POLICY untuk chain pada tabel filter adalah DROP. a. Mengatur Default Policy untuk IPTables table Filter menjadi DROP # iptables -P INPUT DROP # iptables -P OUTPUT DROP
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 19 http://www.stmikbumigora.ac.id # iptables -P FORWARD DROP b. mengatur client A (192.168.1.2) dapat mengakses layanan FTP di Network B pada alamat 192.168.2.253 Koneksi FTP dari client ke Server # iptables -A FORWARD -s 192.168.1.2 -d 192.168.2.253 -m state --state NEW -p tcp --dport 20:21 -j ACCEPT Koneksi FTP dari Server ke Client # iptables -A FORWARD -d 192.168.1.2 -s 192.168.2.253 -m state --state NEW -p tcp --sport 20:21 -j ACCEPT c. Mengaktifkan modul iptables connection tracking # nano /etc/sysconfig/iptables-config cari parameter dg nama IPTABLES_MODULES berikut: IPTABLES_MODULES="ip_conntrack_netbios_ns" lengkapi parameter sehingga menjadi nilai berikut: IPTABLES_MODULES="ip_conntrack_netbios_ns ip_conntrack ip_conntrack_ftp"
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 20 http://www.stmikbumigora.ac.id CTRL-O simpan perubahan CTRL-X keluar dari editor d. Mengaktifkan dukungan ip_conntrack_ftp pada file /etc/modprobe.conf # nano /etc/modprobe.conf tambahkan parameter berikut paling bawah: options ip_conntrack_ftp ports=21,12345 CTRL-O simpan perubahan CTRL-X keluar dari editor e. Mengijinkan koneksi dg status ESTABLISHED,RELATED # iptables -I FORWARD 1 -m state --state ESTABLISHED,RELATED -j ACCEPT f. Menyimpan konfigurasi iptables # service iptables save
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 21 http://www.stmikbumigora.ac.id g. Merestart service iptables # service iptables restart h. Menampilkan informasi status iptables # service iptables status | more Cek dari Client Windows 7 melalui browser dengan mengakses alamat berikut: ftp://192.168.2.253 (pastikan sukses) 2. Konfigurasi IPTables Tabel Filter untuk mengijinkan hanya Client B untuk dapat mengakses layanan Server Web di Network B. Mengijinkan HTTP Request # iptables -A FORWARD -s 192.168.1.3 -d 192.168.2.254 -m state --state NEW -p tcp --dport 80 -j ACCEPT Mengijinkan HTTP Response # iptables -A FORWARD -d 192.168.1.3 -s 192.168.2.254 -m state --state NEW -p tcp --sport 80 -j ACCEPT
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 22 http://www.stmikbumigora.ac.id Menyimpan iptables scr permanen # service iptables save Menampilkan informasi status iptables # service iptables status | more Cara mengecek adalah melalui windows 7 - Ubah IP menjadi 192.168.1.3 - Buka browser akses ke http://192.168.2.254 (harus sukses). Setelah sukses ubah kembali IP menjadi 192.168.1.2 3. Konfigurasi IPTables Tabel Filter untuk menolak ping dari Network A ke Network B, sebaliknya ping dari Network B ke Network A diijinkan. Ping Request dari network B ke network A diijinkan # iptables -A FORWARD -s 192.168.2.0/24 -d 192.168.1.0/24 -p icmp -j ACCEPT Ping hanya Response (reply) dari network A ke network diijinkan # iptables -A FORWARD -s 192.168.1.0/24 -d 192.168.2.0/24 -p icmp --icmp-type echo-reply -j ACCEPT
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 23 http://www.stmikbumigora.ac.id Menyimpan iptables scr permanen # service iptables save Menampilkan informasi status iptables # service iptables status | more Cara mengecek: - pindah server Linux Intranet # ping 192.168.1.2 (harus sukses) - pindah ke windows 7 c:> ping 192.168.2.253 (harus gagal) 4. Konfigurasi NAT untuk mengijinkan hanya Client A yang dapat mengakses Internet (Sharing IP publik mirip router Linux menggunakan Source NAT (SNAT) pada chain POSTROUTING). # iptables -t nat -A POSTROUTING -s 192.168.1.2 -o eth1 -j SNAT --to-source 202.203.204.1 Mengijinkan koneksi baru yang dibentuk dg alamat sumber 192.168.1.2 ke Internet
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 24 http://www.stmikbumigora.ac.id # iptables -A FORWARD -s 192.168.1.2 -o eth1 -m state --state NEW -j ACCEPT Menyimpan iptables scr permanen # service iptables save Menampilkan informasi status iptables # service iptables status | more Cara mengecek: - pindah ke windows 7, dan lakukan browsing dg membuka browser dan mengakses ke alamat http://202.203.204.254 (harus sukses) 5. Konfigurasi DNAT untuk mengijinkan pengguna di Internet mengakses Server Web di Network B yang menggunakan alamat IP Private 192.168.2.254 menggunakan alamat IP Publik dari interface eth1 yang digunakan oleh router R1 yaitu 202.203.204.1. Ketika ada request dilakukan DNAT # iptables -t nat -A PREROUTING -i eth1 -p tcp --dport 80 -j DNAT --to-destination 192.168.2.254:80 Ketika di response oleh Server Intranet Linux maka dilakukan SNAT # iptables -t nat -A POSTROUTING -s 192.168.2.254 -o eth1 -j SNAT --to-source 202.203.204.1
Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 25 http://www.stmikbumigora.ac.id Mengijinkan akses HTTP ke Server dg alamat 192.168.2.254 yg diterima di eth1 #iptables -A FORWARD -i eth1 -p tcp --dport 80 -d 192.168.2.254 -j ACCEPT Menyimpan iptables scr permanen # service iptables save Menampilkan informasi status iptables # service iptables status | more Cara mengecek: - pindah ke server Internet dan lakukan browsing dengan membuka browser dan mengakses ke alamat http://202.203.204.1 (harus sukses)

More Related Content

PDF
Mtcna idn
byHardi Sidhi

PDF
Pembahasan Soal Modul A: Linux Island - LKS SMK Provinsi NTB 2017
byI Putu Hariyadi

PDF
Pembahasan Solusi Soal Modul D Cisco Packet Tracer Troubleshooting Challenge ...
byI Putu Hariyadi

PDF
Pembahasan Solusi Soal Uji Kompetensi Keahlian (UKK) SMK TKJ Paket 4 Kurikulu...
byI Putu Hariyadi

PDF
Soal Modul C Cisco Packet Tracer Challenge - IT Networking Support LKS NTB 2017
byI Putu Hariyadi

PDF
SMK.F.TKJ.DIS.1 Alur Tujuan Pembelajaran.pdf
byWawanKurniawan735417

PDF
MODUL AJAR ADMINISTRASI INFRASTRUKTUR JARINGAN - SWITCHING & ROUTING (PPG TKI...
byWalid Umar

PDF
Cara menginstal linux red hat melalui virtual box by ricky suadma
byRicky Suadma

Mtcna idn
byHardi Sidhi

Pembahasan Soal Modul A: Linux Island - LKS SMK Provinsi NTB 2017
byI Putu Hariyadi

Pembahasan Solusi Soal Modul D Cisco Packet Tracer Troubleshooting Challenge ...
byI Putu Hariyadi

Pembahasan Solusi Soal Uji Kompetensi Keahlian (UKK) SMK TKJ Paket 4 Kurikulu...
byI Putu Hariyadi

Soal Modul C Cisco Packet Tracer Challenge - IT Networking Support LKS NTB 2017
byI Putu Hariyadi

SMK.F.TKJ.DIS.1 Alur Tujuan Pembelajaran.pdf
byWawanKurniawan735417

MODUL AJAR ADMINISTRASI INFRASTRUKTUR JARINGAN - SWITCHING & ROUTING (PPG TKI...
byWalid Umar

Cara menginstal linux red hat melalui virtual box by ricky suadma
byRicky Suadma


What's hot

PDF
Python Network Programming For Network Engineers
byI Putu Hariyadi

PDF
Network Automation with Ansible
byI Putu Hariyadi

PDF
Pembahasan Solusi Soal UTS Semester Genap 2023 - Praktikum Jaringan Komputer ...
byI Putu Hariyadi

PPTX
Pengalamatan Jaringan.pptx
byJepriM1

PDF
Soal Packet Tracer Troubleshooting - ITNSA LKS SMK Tingkat Provinsi NTB 2021
byI Putu Hariyadi

PDF
Ngelab Packet Tracer - Subnet, IP, DHCP, Server, DNS, Email, NTP, FTP, RIP, E...
byDavid Adi Nugroho

PPTX
Presentasi MIKROTIK ROUTERBOARD
byBayu Febry Valentino

PPTX
Perakitan Komputer
byWirnama Cliquer's

DOCX
Laporan Konfigurasi Dasar Mikrotik
byRumah IT Jambi

PPTX
Pengantar Administrasi Infrastruktur Jaringan kelas 12.pptx
byZulmiArifah2

PDF
Soal Linux Actual - ITNSA LKS SMK Tingkat Provinsi NTB 2021
byI Putu Hariyadi

DOCX
ATP adminitrasi sistem jaringan.docx
byNofriaMulianis1

PDF
Modul Pembelajaran Mikrotik
byWandi Pratama

DOCX
Program kerja tkj_2018_2019_revisi_docx
bygugum gugum

PPTX
Context Free Grammar (CFG) Bagian 2 - Materi 7 - TBO
byahmad haidaroh

PDF
Panduan Praktikum Administrasi Sistem Jaringan - Proxmox VE 8.0.pdf
byI Putu Hariyadi

PPS
Presentasi Jurusan TKJ SMK Darut Taqwa pada MOS 2013
byMas Judin

PDF
Mail server
byPutra Wanda

DOCX
Laporan Makalah Pembuatan Website E-Commerce-Basis Data
byShofura Kamal

DOCX
Laporan Praktikum Pertemuan 1, PBO
bysetyadi_s

Python Network Programming For Network Engineers
byI Putu Hariyadi

Network Automation with Ansible
byI Putu Hariyadi

Pembahasan Solusi Soal UTS Semester Genap 2023 - Praktikum Jaringan Komputer ...
byI Putu Hariyadi

Pengalamatan Jaringan.pptx
byJepriM1

Soal Packet Tracer Troubleshooting - ITNSA LKS SMK Tingkat Provinsi NTB 2021
byI Putu Hariyadi

Ngelab Packet Tracer - Subnet, IP, DHCP, Server, DNS, Email, NTP, FTP, RIP, E...
byDavid Adi Nugroho

Presentasi MIKROTIK ROUTERBOARD
byBayu Febry Valentino

Perakitan Komputer
byWirnama Cliquer's

Laporan Konfigurasi Dasar Mikrotik
byRumah IT Jambi

Pengantar Administrasi Infrastruktur Jaringan kelas 12.pptx
byZulmiArifah2

Soal Linux Actual - ITNSA LKS SMK Tingkat Provinsi NTB 2021
byI Putu Hariyadi

ATP adminitrasi sistem jaringan.docx
byNofriaMulianis1

Modul Pembelajaran Mikrotik
byWandi Pratama

Program kerja tkj_2018_2019_revisi_docx
bygugum gugum

Context Free Grammar (CFG) Bagian 2 - Materi 7 - TBO
byahmad haidaroh

Panduan Praktikum Administrasi Sistem Jaringan - Proxmox VE 8.0.pdf
byI Putu Hariyadi

Presentasi Jurusan TKJ SMK Darut Taqwa pada MOS 2013
byMas Judin

Mail server
byPutra Wanda

Laporan Makalah Pembuatan Website E-Commerce-Basis Data
byShofura Kamal

Laporan Praktikum Pertemuan 1, PBO
bysetyadi_s


Similar to Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall

PDF
Solusi Soal Ujian Akhir Semester Praktikum Sistem Keamanan Jaringan 2013 2014
byI Putu Hariyadi

PDF
Praktikum modul 3_konfigurasi firewal
bySyaiful Ahdan

PDF
Iptables minggu 10
byBima Prakoso Sudibyo

DOCX
Makalah jarkom
bylaila limariantika, SPd

PDF
Pembahasan soal paket 2
byYgrex Thebygdanns

PDF
Pembahasan soal paket 3
byYgrex Thebygdanns

DOCX
Laporan Pendahuluan Firewall
byMuhammad Sulistiyo

PDF
Pembahasan soal paket 1
byYgrex Thebygdanns

PDF
Laporan tugas keamanan jaringan firewall
byramasatriaf

PDF
Firewall di-ubuntu
byits

PDF
Pembahasan soal paket 1
byIrwansyah Irwan

PDF
Laporan resmi FIREWALL
byiintanamalia

DOCX
LAPORAN RESMI KEAMANAN JARINGAN KONFIGURASI FIREWALL
byuswarendy

DOCX
Laporan iptables
byhusnimubarrok

PDF
FreeBSD Installation
byTelkom Institute of Management

PDF
Pembahasan soal paket 2
byAswito Aswito

DOCX
Mengatur rutter pada debian 5 lenny
byAnto Wibawanto

DOCX
Tugas keamanan data
byMuhammad Sulistiyo

PDF
Laporan pendahuluan keamanan jaringan 1
byramasatriaf

PDF
Posttest Firewall Keamanan Data
byYasin Abdullah

Solusi Soal Ujian Akhir Semester Praktikum Sistem Keamanan Jaringan 2013 2014
byI Putu Hariyadi

Praktikum modul 3_konfigurasi firewal
bySyaiful Ahdan

Iptables minggu 10
byBima Prakoso Sudibyo

Makalah jarkom
bylaila limariantika, SPd

Pembahasan soal paket 2
byYgrex Thebygdanns

Pembahasan soal paket 3
byYgrex Thebygdanns

Laporan Pendahuluan Firewall
byMuhammad Sulistiyo

Pembahasan soal paket 1
byYgrex Thebygdanns

Laporan tugas keamanan jaringan firewall
byramasatriaf

Firewall di-ubuntu
byits

Pembahasan soal paket 1
byIrwansyah Irwan

Laporan resmi FIREWALL
byiintanamalia

LAPORAN RESMI KEAMANAN JARINGAN KONFIGURASI FIREWALL
byuswarendy

Laporan iptables
byhusnimubarrok

FreeBSD Installation
byTelkom Institute of Management

Pembahasan soal paket 2
byAswito Aswito

Mengatur rutter pada debian 5 lenny
byAnto Wibawanto

Tugas keamanan data
byMuhammad Sulistiyo

Laporan pendahuluan keamanan jaringan 1
byramasatriaf

Posttest Firewall Keamanan Data
byYasin Abdullah


More from I Putu Hariyadi

PDF
Troubleshooting Computer Network (TSHOOT).pdf
byI Putu Hariyadi

PDF
Instalasi dan Konfigurasi PNETLab pada Oracle VirtualBox
byI Putu Hariyadi

PDF
Pembahasan Solusi Perhitungan Subnetting untuk Lab 11.7.5 Packet Tracer - Sub...
byI Putu Hariyadi

PDF
Cisco Wireless LAN Controller (WLC)
byI Putu Hariyadi

PDF
Panduan Praktikum Administrasi Sistem Jaringan Edisi 3 (Proxmox VE 9.0).pdf
byI Putu Hariyadi

PDF
Pembahasan Solusi Perhitungan VLSM untuk Lab 11.9.3 Packet Tracer - VLSM Desi...
byI Putu Hariyadi

PDF
Instalasi dan Konfigurasi OpenVPN pada LXC Ubuntu di Proxmox Virtual Environment
byI Putu Hariyadi

PDF
Proteksi Brute Force pada Proxmox Virtual Environment (PVE) menggunakan Fail2Ban
byI Putu Hariyadi

PDF
Pembahasan Solusi Perhitungan VLSM untuk Lab 11.10.1 Packet Tracer - Design a...
byI Putu Hariyadi

PDF
Instalasi dan Konfigurasi VirtualBox Guest Additions pada VM CyberOps Worksta...
byI Putu Hariyadi

PDF
LATIHAN PERHITUNGAN VLSM - BAGIAN PERTAMA
byI Putu Hariyadi

PDF
Pembahasan Solusi Perhitungan VLSM untuk Lab 17.8.2 Packet Tracer - Skills In...
byI Putu Hariyadi

PDF
Pembahasan Solusi Subnetting Lab 17.8.1 Packet Tracer - Design and Build a Sm...
byI Putu Hariyadi

PDF
Jaringan Nirkabel untuk ISP
byI Putu Hariyadi

PDF
Panduan Praktikum Administrasi Sistem Jaringan Edisi 2
byI Putu Hariyadi

PDF
Panduan Praktikum Docker dan Kubernetes Versi 1
byI Putu Hariyadi

PDF
LATIHAN PERHITUNGAN VLSM -- BAGIAN KEDUA
byI Putu Hariyadi

PDF
Pembahasan Solusi Perhitungan VLSM untuk Lab 11.10.2 Packet Tracer - Design a...
byI Putu Hariyadi

PDF
Panduan Praktikum Pemrograman Sistem Jaringan
byI Putu Hariyadi

PDF
Panduan Praktikum Cloud Computing Berbasis OpenStack Versi 2.0
byI Putu Hariyadi

Troubleshooting Computer Network (TSHOOT).pdf
byI Putu Hariyadi

Instalasi dan Konfigurasi PNETLab pada Oracle VirtualBox
byI Putu Hariyadi

Pembahasan Solusi Perhitungan Subnetting untuk Lab 11.7.5 Packet Tracer - Sub...
byI Putu Hariyadi

Cisco Wireless LAN Controller (WLC)
byI Putu Hariyadi

Panduan Praktikum Administrasi Sistem Jaringan Edisi 3 (Proxmox VE 9.0).pdf
byI Putu Hariyadi

Pembahasan Solusi Perhitungan VLSM untuk Lab 11.9.3 Packet Tracer - VLSM Desi...
byI Putu Hariyadi

Instalasi dan Konfigurasi OpenVPN pada LXC Ubuntu di Proxmox Virtual Environment
byI Putu Hariyadi

Proteksi Brute Force pada Proxmox Virtual Environment (PVE) menggunakan Fail2Ban
byI Putu Hariyadi

Pembahasan Solusi Perhitungan VLSM untuk Lab 11.10.1 Packet Tracer - Design a...
byI Putu Hariyadi

Instalasi dan Konfigurasi VirtualBox Guest Additions pada VM CyberOps Worksta...
byI Putu Hariyadi

LATIHAN PERHITUNGAN VLSM - BAGIAN PERTAMA
byI Putu Hariyadi

Pembahasan Solusi Perhitungan VLSM untuk Lab 17.8.2 Packet Tracer - Skills In...
byI Putu Hariyadi

Pembahasan Solusi Subnetting Lab 17.8.1 Packet Tracer - Design and Build a Sm...
byI Putu Hariyadi

Jaringan Nirkabel untuk ISP
byI Putu Hariyadi

Panduan Praktikum Administrasi Sistem Jaringan Edisi 2
byI Putu Hariyadi

Panduan Praktikum Docker dan Kubernetes Versi 1
byI Putu Hariyadi

LATIHAN PERHITUNGAN VLSM -- BAGIAN KEDUA
byI Putu Hariyadi

Pembahasan Solusi Perhitungan VLSM untuk Lab 11.10.2 Packet Tracer - Design a...
byI Putu Hariyadi

Panduan Praktikum Pemrograman Sistem Jaringan
byI Putu Hariyadi

Panduan Praktikum Cloud Computing Berbasis OpenStack Versi 2.0
byI Putu Hariyadi


Recently uploaded

DOCX
MODUL 1-3 INFORMATIKA PADA JENJANG SMP.docx
byali fikri

PDF
Analisis Strategis Bencana Alam Sumatera 2025: Perlu Status Bencana Nasional ...
byDadang Solihin

PPTX
Presentasi - Tri Hita Karana Diantaranya parhyangan, pawongan, dan palemahan
byeksekutifmedia8

PDF
Analisis Kebakaran Kantor Terra Drone dan Implikasinya terhadap Ketahanan Na...
byDadang Solihin

PDF
MODUL AJAR DEEP LEARNING BAHASA INDONESIA KELAS 5 (RENCANA PEMBELAJARAN MENDA...
byARIS AR

PDF
MODUL AJAR DEEP LEARNING MATEMATIKA KELAS 5 (RENCANA PEMBELAJARAN MENDALAM) C...
byARIS AR

PDF
MODUL AJAR DEEP LEARNING MATEMATIKA KELAS 6 (RENCANA PEMBELAJARAN MENDALAM) C...
byARIS AR

PDF
MATERI SEMINAR LEVEL UP SCHOOL BRANDING 2025.pdf
byNamin AB Ibnu Solihin

PDF
Bahan Ajar (Adab Berpakaian Dalam Islam)
byzurahma14

DOCX
form penilaian lomba fashion show bagi juri lomba.docx
bySriHartantiShodiq1

PDF
RENCANA PEMBELAJARAN SEMESTER OBE ISLAMIC EDUPRENEURSHIP .pdf
bySyarifatul Marwiyah

PPTX
SLIDE KEM BESTARI SOLAT: Mencapai Khusyuk dalam Solat.pptx
byAzim Ismail

PDF
(Deep Learning) Modul Ajar Bahasa Inggris Kelas 12 Kurikulum Merdeka
byModul Kelas

PPTX
Presentasi Permendiktisaintek No39 Th 2025_SPME_DESW_03122025 LPTNU.pptx
bylpmibrahimy

PPTX
PAPARAN KALI LAMONG (GRESIK)........pptx
byRafi129020

PDF
(Deep Learning) Modul Ajar Seni Rupa Kelas 11 Kurikulum Merdeka
byModul Kelas

PPTX
Evaluasi_IN2.2_Evaluasi hasil implementasi PM.pptx
byyulinarsih21

PPTX
Bab 5 - Pelanggan Industri dari perspektif Islam.pptx
byMohd Adib Abd Muin, Associate Professor at Universiti Utara Malaysia

PDF
Modul Ajar Deep Learning PJOK Kelas 1 Kurikulum Merdeka
byModul Guruku

PPTX
SDN 17 MANADO.pptx rancangan proyek transformasi kepemimpinan sekolah
bySeltiWentian

MODUL 1-3 INFORMATIKA PADA JENJANG SMP.docx
byali fikri

Analisis Strategis Bencana Alam Sumatera 2025: Perlu Status Bencana Nasional ...
byDadang Solihin

Presentasi - Tri Hita Karana Diantaranya parhyangan, pawongan, dan palemahan
byeksekutifmedia8

Analisis Kebakaran Kantor Terra Drone dan Implikasinya terhadap Ketahanan Na...
byDadang Solihin

MODUL AJAR DEEP LEARNING BAHASA INDONESIA KELAS 5 (RENCANA PEMBELAJARAN MENDA...
byARIS AR

MODUL AJAR DEEP LEARNING MATEMATIKA KELAS 5 (RENCANA PEMBELAJARAN MENDALAM) C...
byARIS AR

MODUL AJAR DEEP LEARNING MATEMATIKA KELAS 6 (RENCANA PEMBELAJARAN MENDALAM) C...
byARIS AR

MATERI SEMINAR LEVEL UP SCHOOL BRANDING 2025.pdf
byNamin AB Ibnu Solihin

Bahan Ajar (Adab Berpakaian Dalam Islam)
byzurahma14

form penilaian lomba fashion show bagi juri lomba.docx
bySriHartantiShodiq1

RENCANA PEMBELAJARAN SEMESTER OBE ISLAMIC EDUPRENEURSHIP .pdf
bySyarifatul Marwiyah

SLIDE KEM BESTARI SOLAT: Mencapai Khusyuk dalam Solat.pptx
byAzim Ismail

(Deep Learning) Modul Ajar Bahasa Inggris Kelas 12 Kurikulum Merdeka
byModul Kelas

Presentasi Permendiktisaintek No39 Th 2025_SPME_DESW_03122025 LPTNU.pptx
bylpmibrahimy

PAPARAN KALI LAMONG (GRESIK)........pptx
byRafi129020

(Deep Learning) Modul Ajar Seni Rupa Kelas 11 Kurikulum Merdeka
byModul Kelas

Evaluasi_IN2.2_Evaluasi hasil implementasi PM.pptx
byyulinarsih21

Bab 5 - Pelanggan Industri dari perspektif Islam.pptx
byMohd Adib Abd Muin, Associate Professor at Universiti Utara Malaysia

Modul Ajar Deep Learning PJOK Kelas 1 Kurikulum Merdeka
byModul Guruku

SDN 17 MANADO.pptx rancangan proyek transformasi kepemimpinan sekolah
bySeltiWentian


Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall

  • 1.

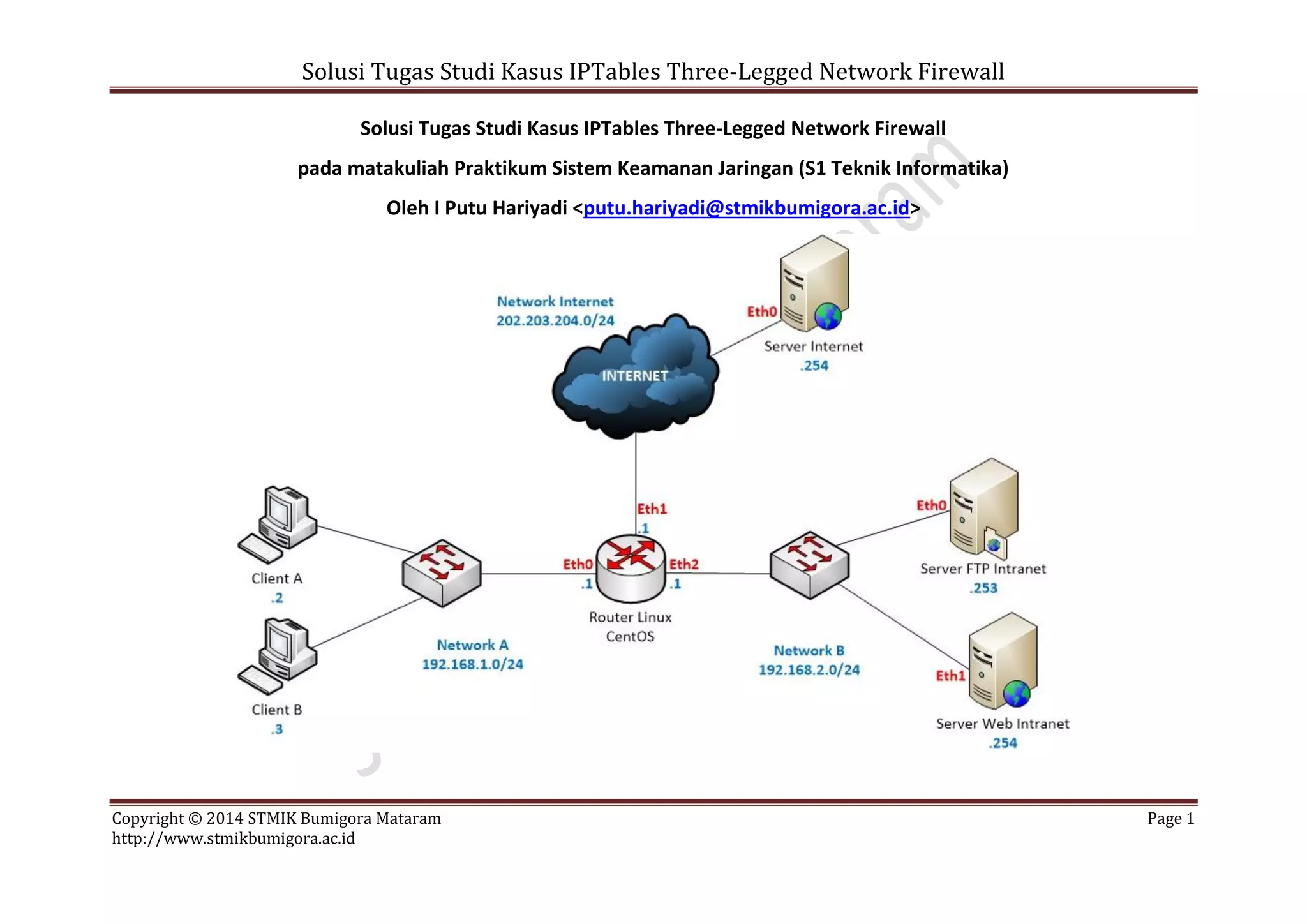

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 1 http://www.stmikbumigora.ac.id Solusi Tugas Studi Kasus IPTables Three-Legged Network Firewall pada matakuliah Praktikum Sistem Keamanan Jaringan (S1 Teknik Informatika) Oleh I Putu Hariyadi <putu.hariyadi@stmikbumigora.ac.id>
  • 2.
    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 2 http://www.stmikbumigora.ac.id Berdasarkan topologi jaringan seperti terlihat pada gambar diatas, lakukan konfigurasi kebijakan keamanan dengan ketentuan berikut pada Router Linux CentOS yang memiliki default POLICY untuk chain pada tabel filter adalah DROP: 1. Konfigurasi IPTables Tabel Filter untuk mengijinkan hanya Client A untuk dapat mengakses layanan Server FTP di Network B. 2. Konfigurasi IPTables Tabel Filter untuk mengijinkan hanya Client B untuk dapat mengakses layanan Server Web di Network B. 3. Konfigurasi IPTables Tabel Filter untuk menolak ping dari Network A ke Network B, sebaliknya ping dari Network B ke Network A diijinkan. 4. Konfigurasi NAT untuk mengijinkan hanya Client A yang dapat mengakses Internet. 5. Konfigurasi DNAT untuk mengijinkan pengguna di Internet mengakses Server Web di Network B yang menggunakan alamat IP Private 192.168.2.254 menggunakan alamat IP Publik dari interface eth1 yang digunakan oleh router Linux CentOS yaitu 202.203.204.1. SOLUSI KONFIGURASI PADA MASING-MASING PERANGKAT A. Konfigurasi Server Linux Intranet 1. Masuk ke terminal, klik kanan pada desktop > pilih terminal. Berpindah user ke user root: $ su - 2. Berpindah ke lokasi direktori yg memuat file konfigurasi interface jaringan # cd /etc/sysconfig/network-scripts 3. Menampilkan informasi di direktori mana saat ini berada # pwd 4. Melihat isi direktori tsb:
  • 3.

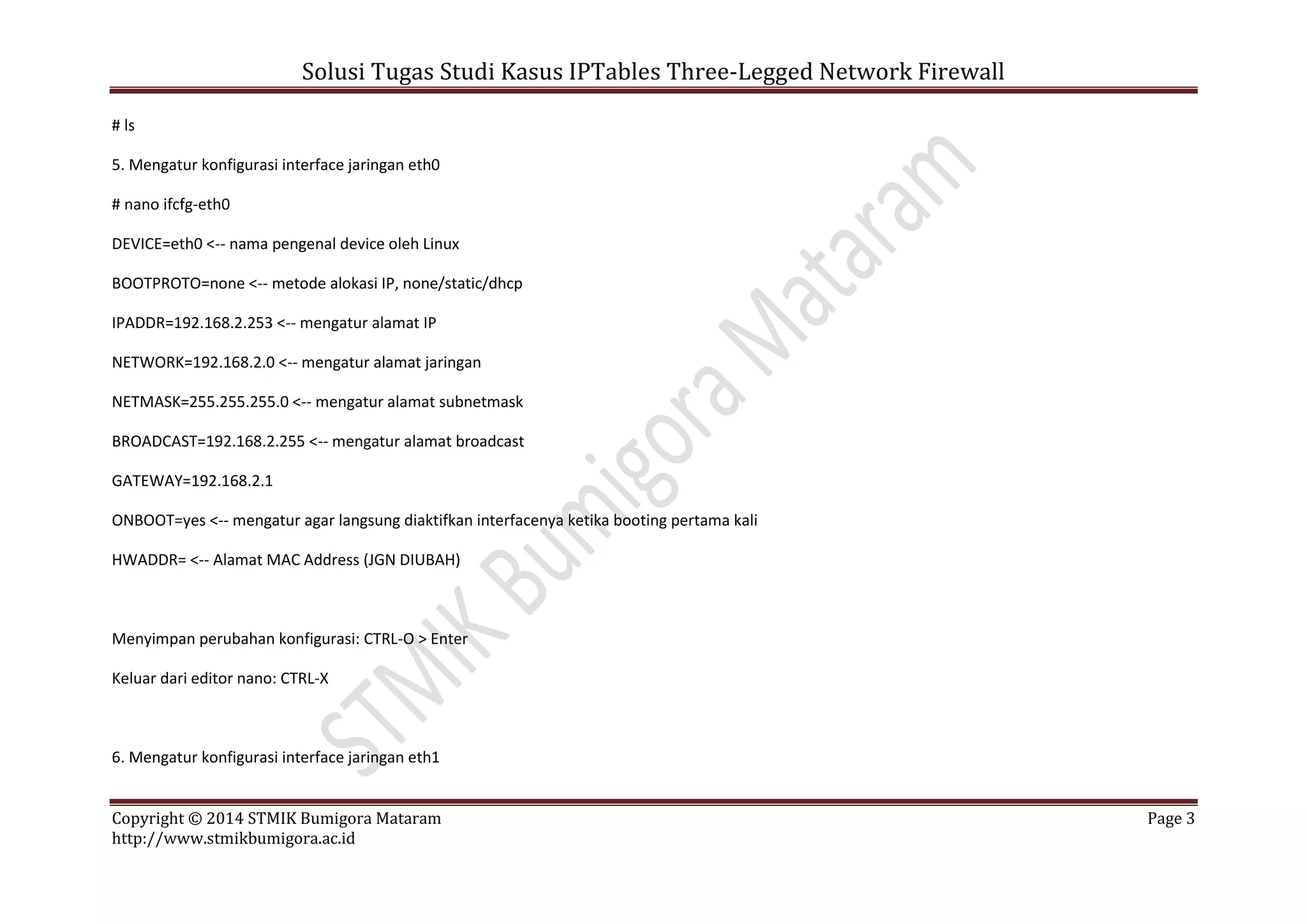

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 3 http://www.stmikbumigora.ac.id # ls 5. Mengatur konfigurasi interface jaringan eth0 # nano ifcfg-eth0 DEVICE=eth0 <-- nama pengenal device oleh Linux BOOTPROTO=none <-- metode alokasi IP, none/static/dhcp IPADDR=192.168.2.253 <-- mengatur alamat IP NETWORK=192.168.2.0 <-- mengatur alamat jaringan NETMASK=255.255.255.0 <-- mengatur alamat subnetmask BROADCAST=192.168.2.255 <-- mengatur alamat broadcast GATEWAY=192.168.2.1 ONBOOT=yes <-- mengatur agar langsung diaktifkan interfacenya ketika booting pertama kali HWADDR= <-- Alamat MAC Address (JGN DIUBAH) Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X 6. Mengatur konfigurasi interface jaringan eth1
  • 4.
    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 4 http://www.stmikbumigora.ac.id # nano ifcfg-eth1 DEVICE=eth1 <-- nama pengenal device oleh Linux BOOTPROTO=none <-- metode alokasi IP, none/static/dhcp IPADDR=192.168.2.254 <-- mengatur alamat IP NETWORK=192.168.2.0 <-- mengatur alamat jaringan NETMASK=255.255.255.0 <-- mengatur alamat subnetmask BROADCAST=192.168.2.255 <-- mengatur alamat broadcast GATEWAY=192.168.2.1 ONBOOT=yes <-- mengatur agar langsung diaktifkan interfacenya ketika booting pertama kali HWADDR= <-- Alamat MAC Address (JGN DIUBAH) Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X Jika memiliki eth2 maka lakukan penonaktifan interface dg cara: # nano ifcfg-eth2 ONBOOT=no
  • 5.

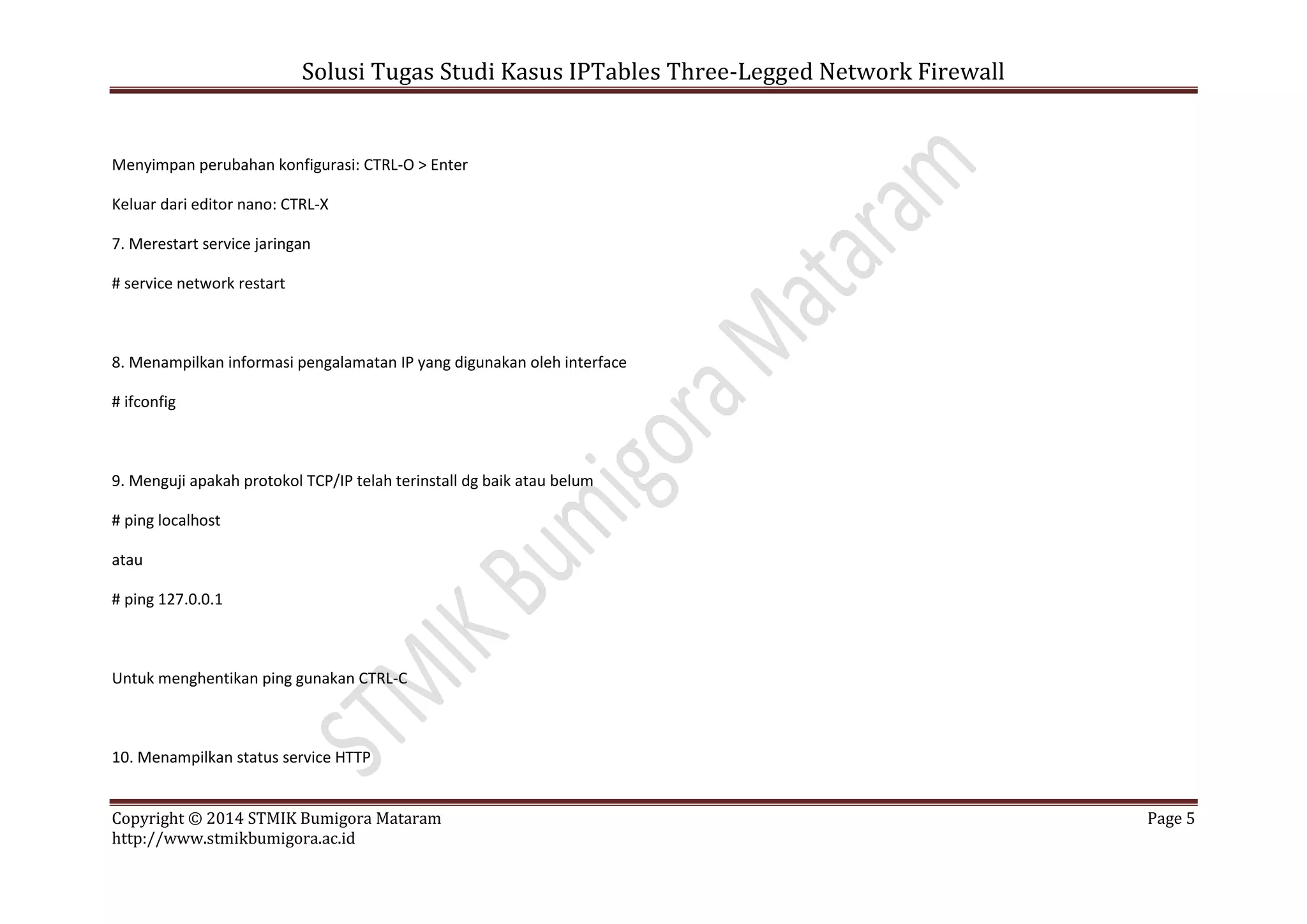

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 5 http://www.stmikbumigora.ac.id Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X 7. Merestart service jaringan # service network restart 8. Menampilkan informasi pengalamatan IP yang digunakan oleh interface # ifconfig 9. Menguji apakah protokol TCP/IP telah terinstall dg baik atau belum # ping localhost atau # ping 127.0.0.1 Untuk menghentikan ping gunakan CTRL-C 10. Menampilkan status service HTTP
  • 6.

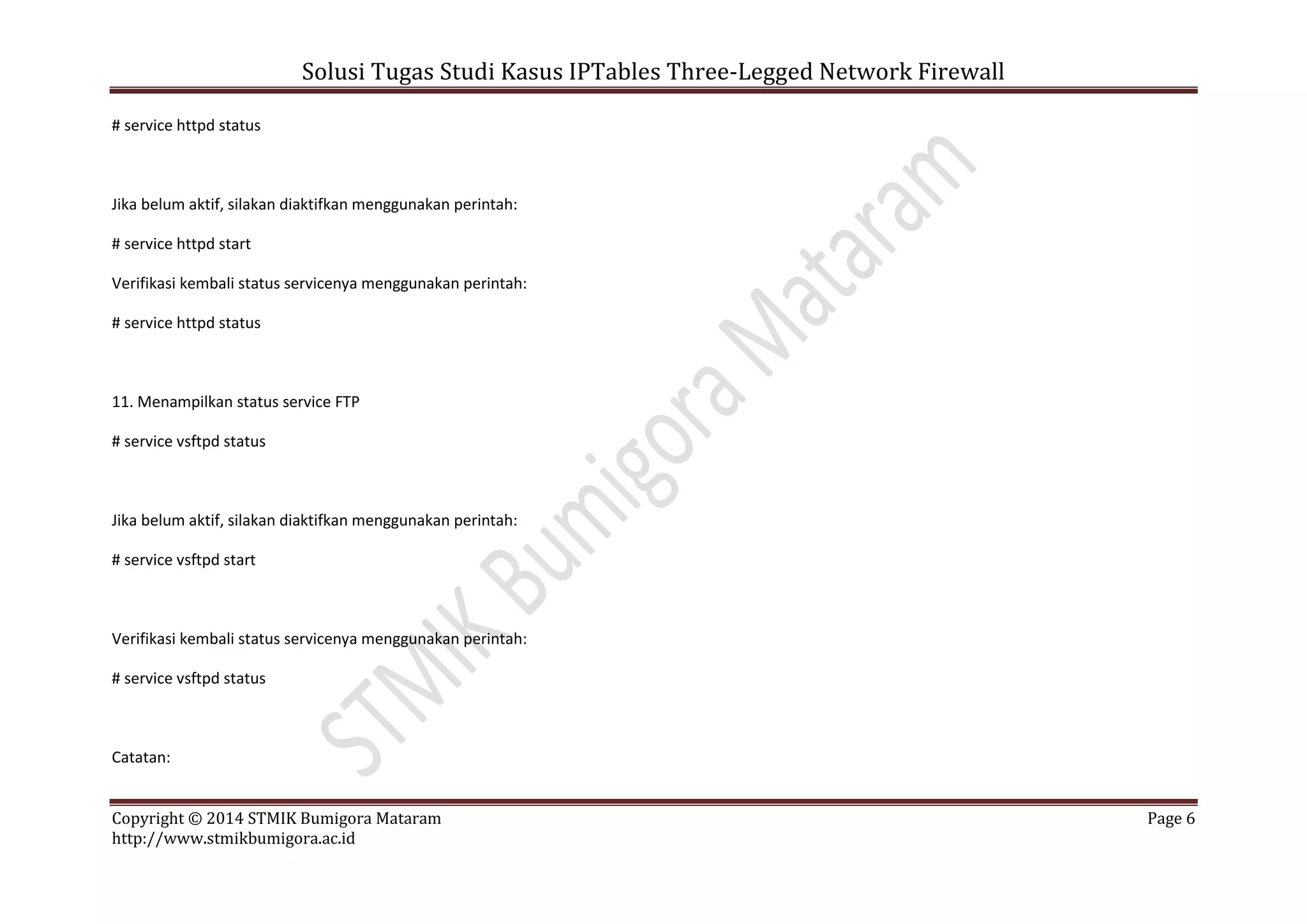

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 6 http://www.stmikbumigora.ac.id # service httpd status Jika belum aktif, silakan diaktifkan menggunakan perintah: # service httpd start Verifikasi kembali status servicenya menggunakan perintah: # service httpd status 11. Menampilkan status service FTP # service vsftpd status Jika belum aktif, silakan diaktifkan menggunakan perintah: # service vsftpd start Verifikasi kembali status servicenya menggunakan perintah: # service vsftpd status Catatan:
  • 7.
    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 7 http://www.stmikbumigora.ac.id jika belum terinstall lakukan instalasi terlebih dahulu paket tersebut menggunakan perintah berikut: # cd /media/C<tekan tab>/C<tekan tab> # rpm -ivh vsftpd<tekan tab> Mengaktifkan service vsftpd # service vsftpd start Verifikasi kembali status servicenya menggunakan perintah: # service vsftpd status apabila diminta login atur agar vsftpd mendukung anonymous # nano /etc/vsftpd/vsftpd.conf anonymous_enable=YES CTRL+O untuk menyimpan CTRL+X untuk keluar
  • 8.
    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 8 http://www.stmikbumigora.ac.id merestart service vsftpd # service vsftpd restart 12. Menonaktifkan firewall yg telah ada di linux # service iptables stop 13. Memverifikasi layanan http telah berjalan melalui browser http://192.168.2.254 14. Memverifikasi layanan ftp telah berjalan melalui browser ftp://192.168.2.253 B. Konfigurasi Server Linux Internet 1. Masuk ke terminal, klik kanan pada desktop > pilih terminal. Berpindah user ke user root: $ su - 2. Berpindah ke lokasi direktori yg memuat file konfigurasi interface jaringan # cd /etc/sysconfig/network-scripts 3. Menampilkan informasi di direktori mana saat ini berada # pwd
  • 9.

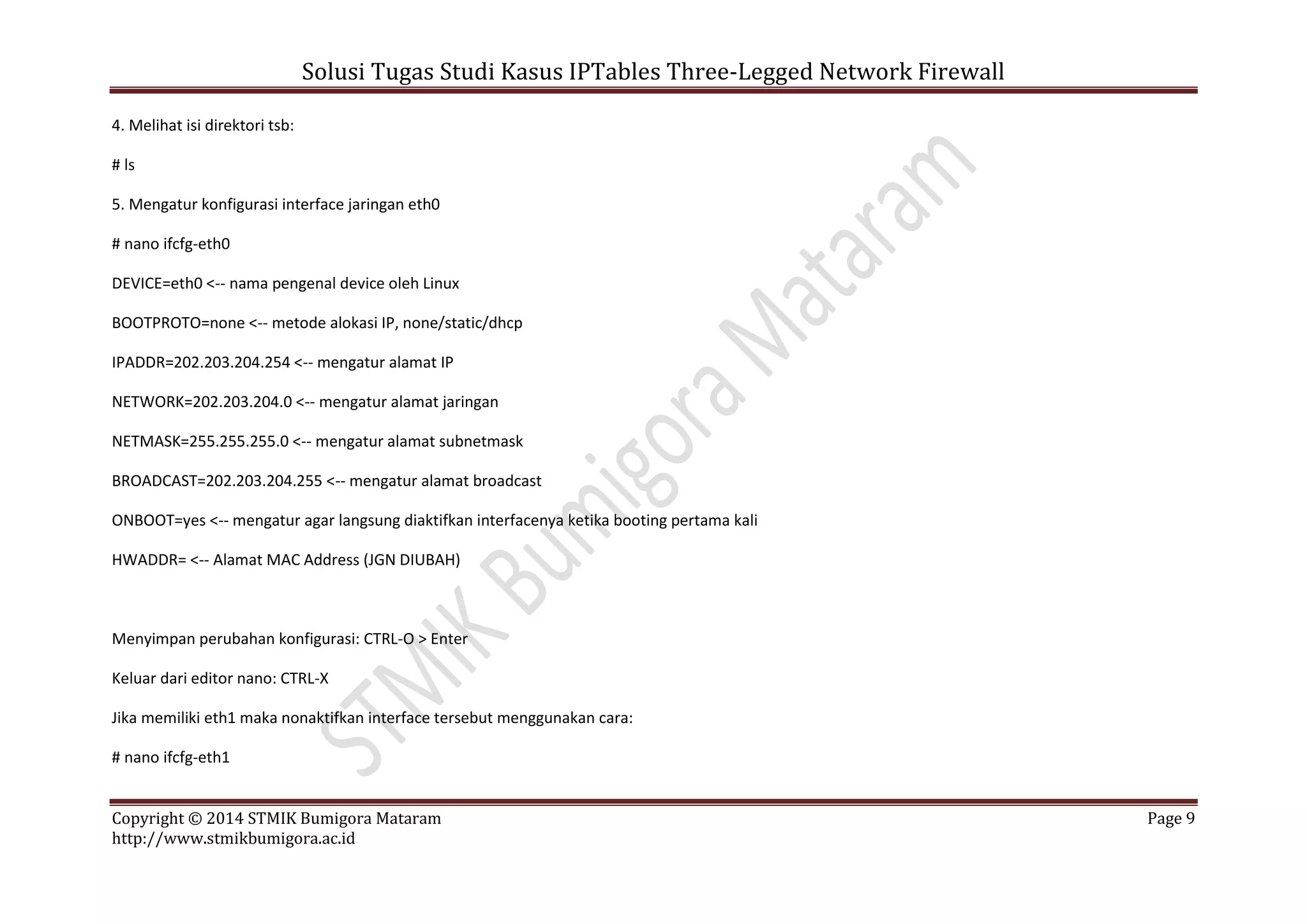

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 9 http://www.stmikbumigora.ac.id 4. Melihat isi direktori tsb: # ls 5. Mengatur konfigurasi interface jaringan eth0 # nano ifcfg-eth0 DEVICE=eth0 <-- nama pengenal device oleh Linux BOOTPROTO=none <-- metode alokasi IP, none/static/dhcp IPADDR=202.203.204.254 <-- mengatur alamat IP NETWORK=202.203.204.0 <-- mengatur alamat jaringan NETMASK=255.255.255.0 <-- mengatur alamat subnetmask BROADCAST=202.203.204.255 <-- mengatur alamat broadcast ONBOOT=yes <-- mengatur agar langsung diaktifkan interfacenya ketika booting pertama kali HWADDR= <-- Alamat MAC Address (JGN DIUBAH) Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X Jika memiliki eth1 maka nonaktifkan interface tersebut menggunakan cara: # nano ifcfg-eth1
  • 10.

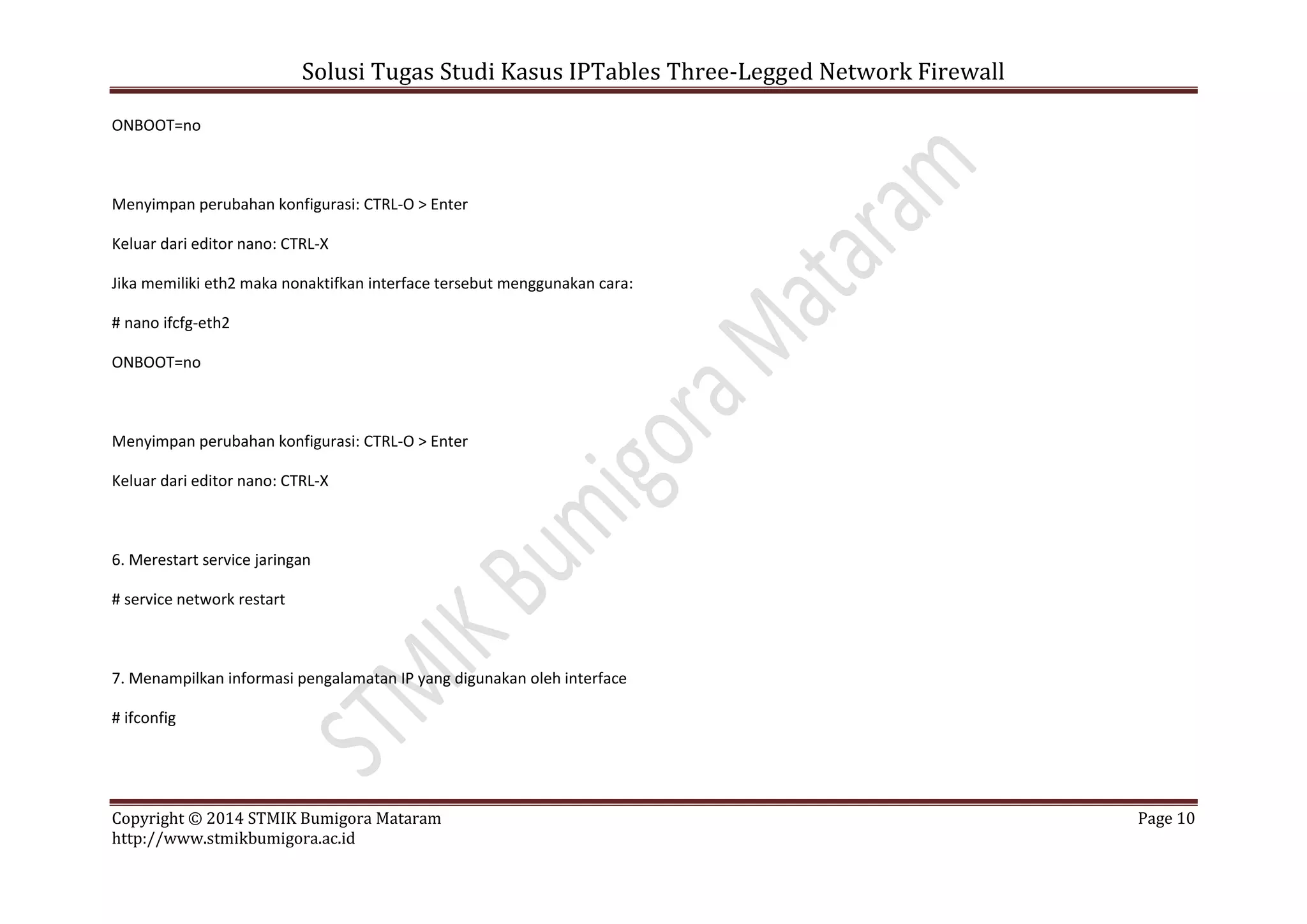

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 10 http://www.stmikbumigora.ac.id ONBOOT=no Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X Jika memiliki eth2 maka nonaktifkan interface tersebut menggunakan cara: # nano ifcfg-eth2 ONBOOT=no Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X 6. Merestart service jaringan # service network restart 7. Menampilkan informasi pengalamatan IP yang digunakan oleh interface # ifconfig
  • 11.

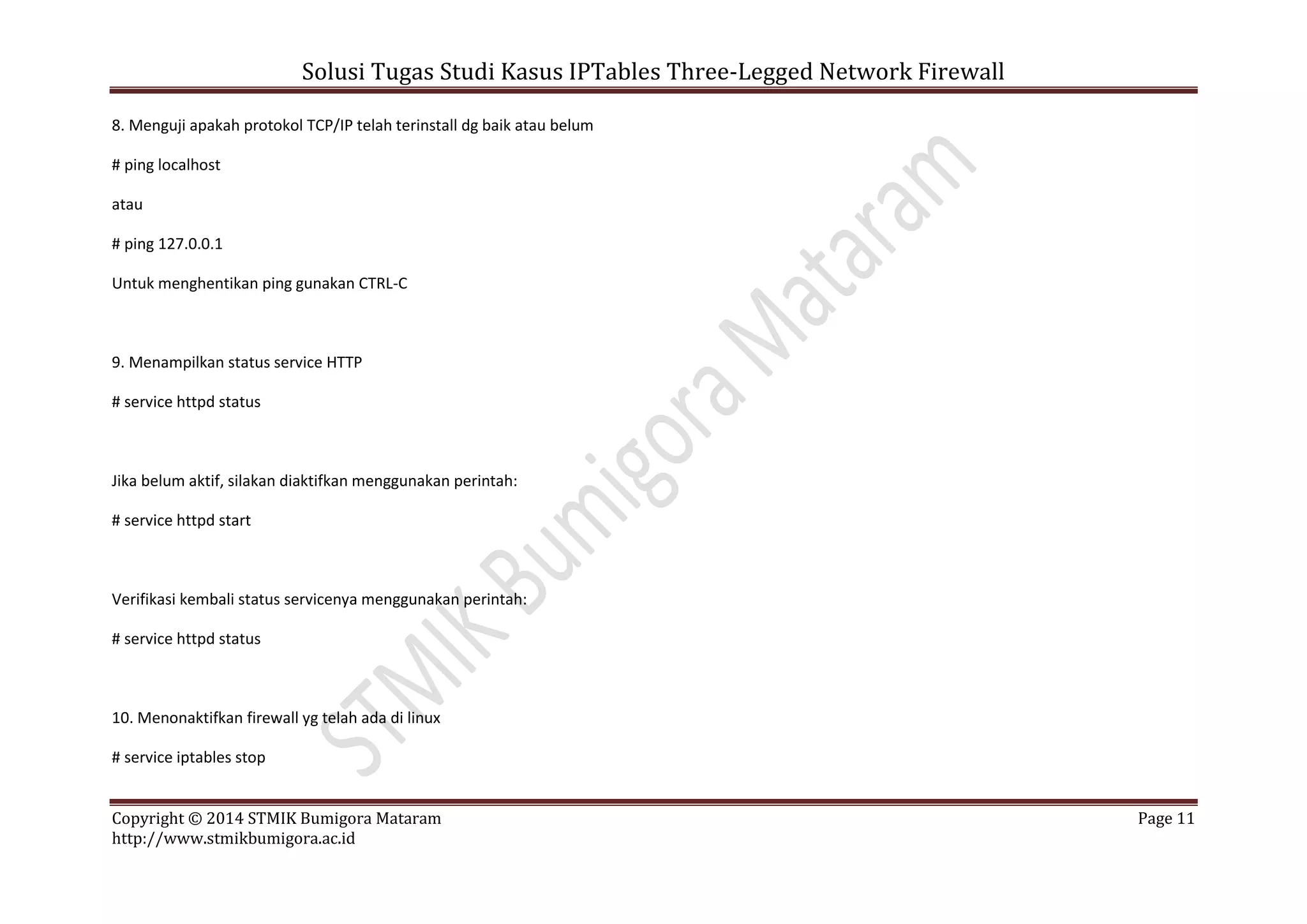

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 11 http://www.stmikbumigora.ac.id 8. Menguji apakah protokol TCP/IP telah terinstall dg baik atau belum # ping localhost atau # ping 127.0.0.1 Untuk menghentikan ping gunakan CTRL-C 9. Menampilkan status service HTTP # service httpd status Jika belum aktif, silakan diaktifkan menggunakan perintah: # service httpd start Verifikasi kembali status servicenya menggunakan perintah: # service httpd status 10. Menonaktifkan firewall yg telah ada di linux # service iptables stop
  • 12.

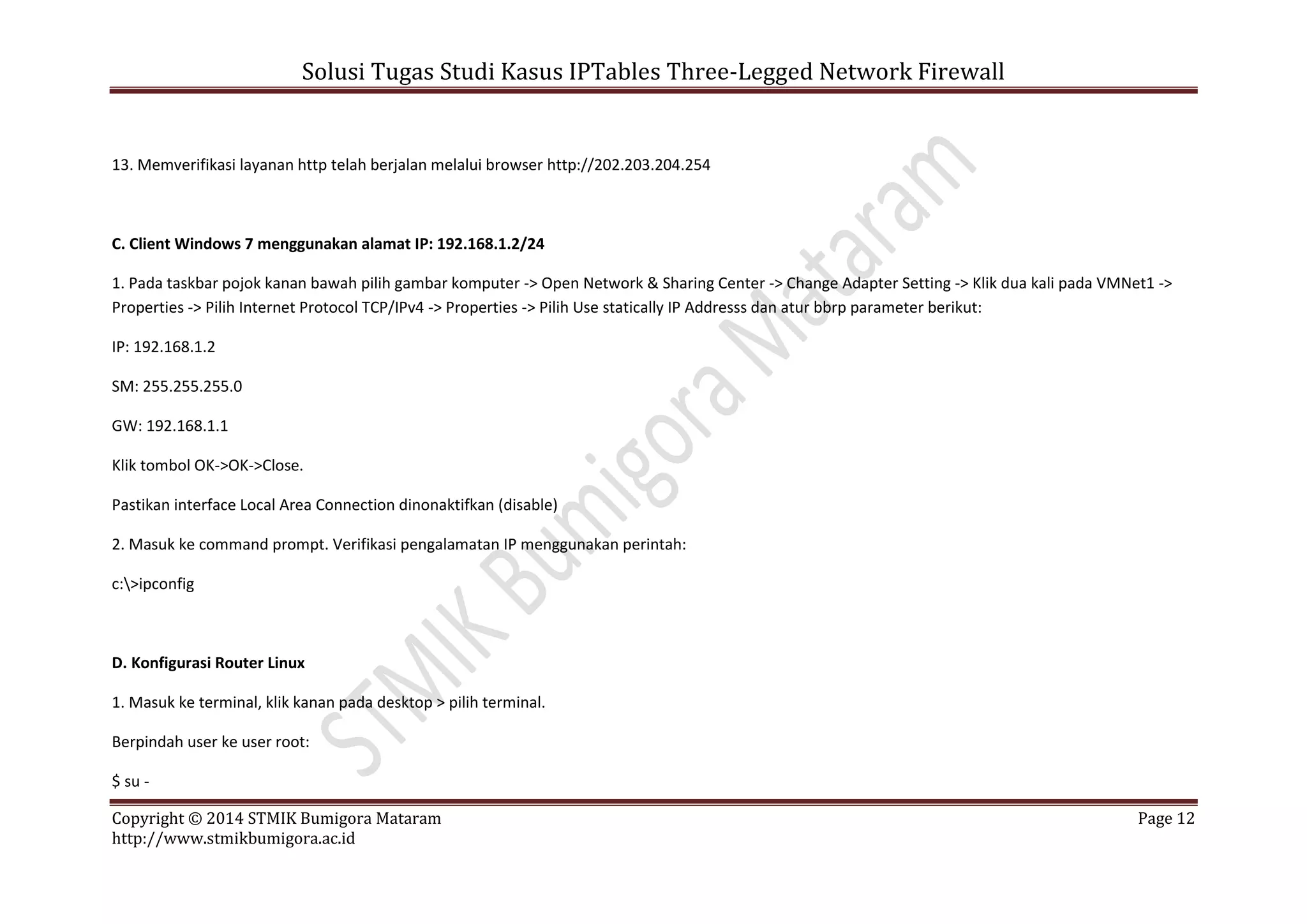

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 12 http://www.stmikbumigora.ac.id 13. Memverifikasi layanan http telah berjalan melalui browser http://202.203.204.254 C. Client Windows 7 menggunakan alamat IP: 192.168.1.2/24 1. Pada taskbar pojok kanan bawah pilih gambar komputer -> Open Network & Sharing Center -> Change Adapter Setting -> Klik dua kali pada VMNet1 -> Properties -> Pilih Internet Protocol TCP/IPv4 -> Properties -> Pilih Use statically IP Addresss dan atur bbrp parameter berikut: IP: 192.168.1.2 SM: 255.255.255.0 GW: 192.168.1.1 Klik tombol OK->OK->Close. Pastikan interface Local Area Connection dinonaktifkan (disable) 2. Masuk ke command prompt. Verifikasi pengalamatan IP menggunakan perintah: c:>ipconfig D. Konfigurasi Router Linux 1. Masuk ke terminal, klik kanan pada desktop > pilih terminal. Berpindah user ke user root: $ su -
  • 13.

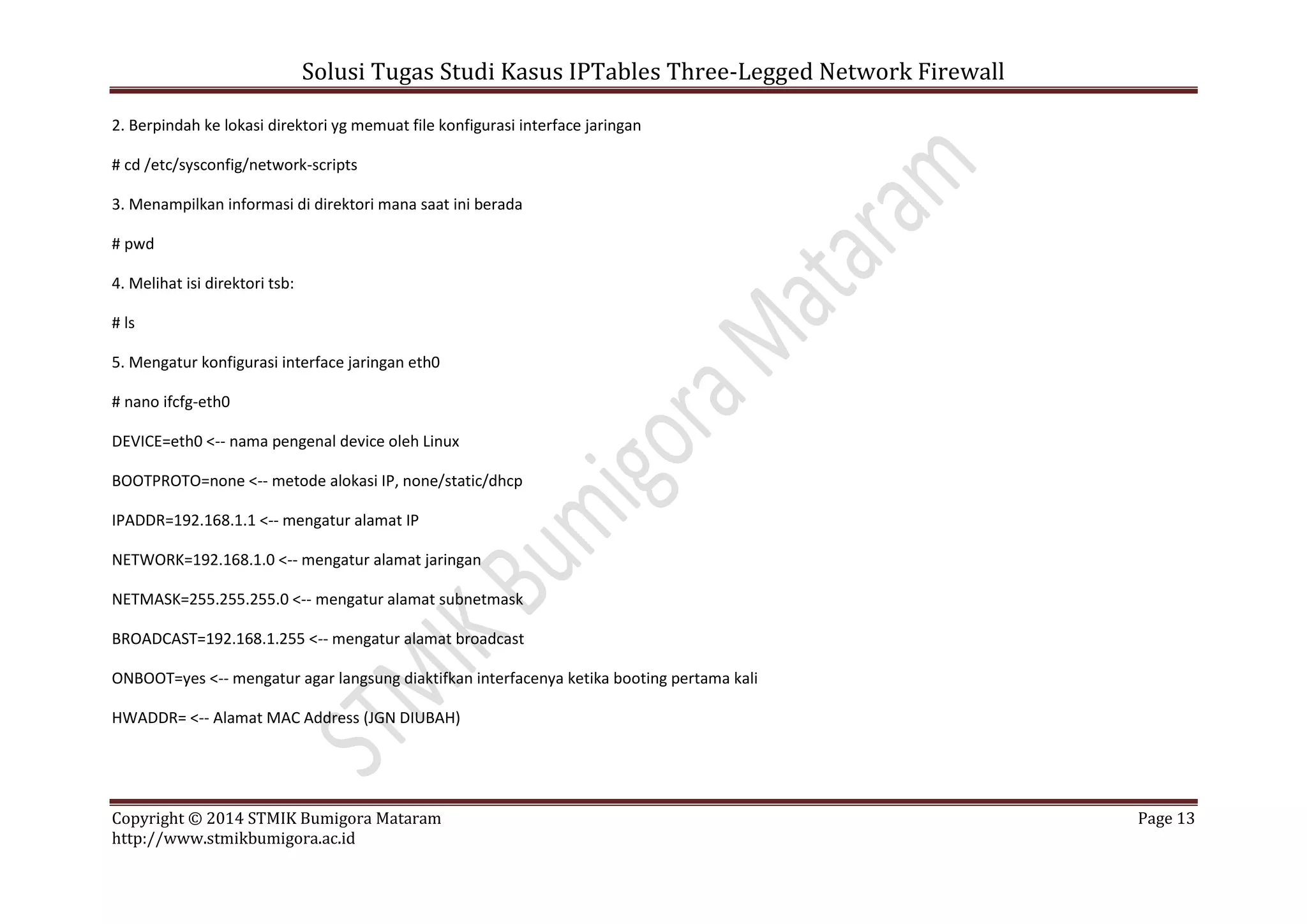

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 13 http://www.stmikbumigora.ac.id 2. Berpindah ke lokasi direktori yg memuat file konfigurasi interface jaringan # cd /etc/sysconfig/network-scripts 3. Menampilkan informasi di direktori mana saat ini berada # pwd 4. Melihat isi direktori tsb: # ls 5. Mengatur konfigurasi interface jaringan eth0 # nano ifcfg-eth0 DEVICE=eth0 <-- nama pengenal device oleh Linux BOOTPROTO=none <-- metode alokasi IP, none/static/dhcp IPADDR=192.168.1.1 <-- mengatur alamat IP NETWORK=192.168.1.0 <-- mengatur alamat jaringan NETMASK=255.255.255.0 <-- mengatur alamat subnetmask BROADCAST=192.168.1.255 <-- mengatur alamat broadcast ONBOOT=yes <-- mengatur agar langsung diaktifkan interfacenya ketika booting pertama kali HWADDR= <-- Alamat MAC Address (JGN DIUBAH)
  • 14.

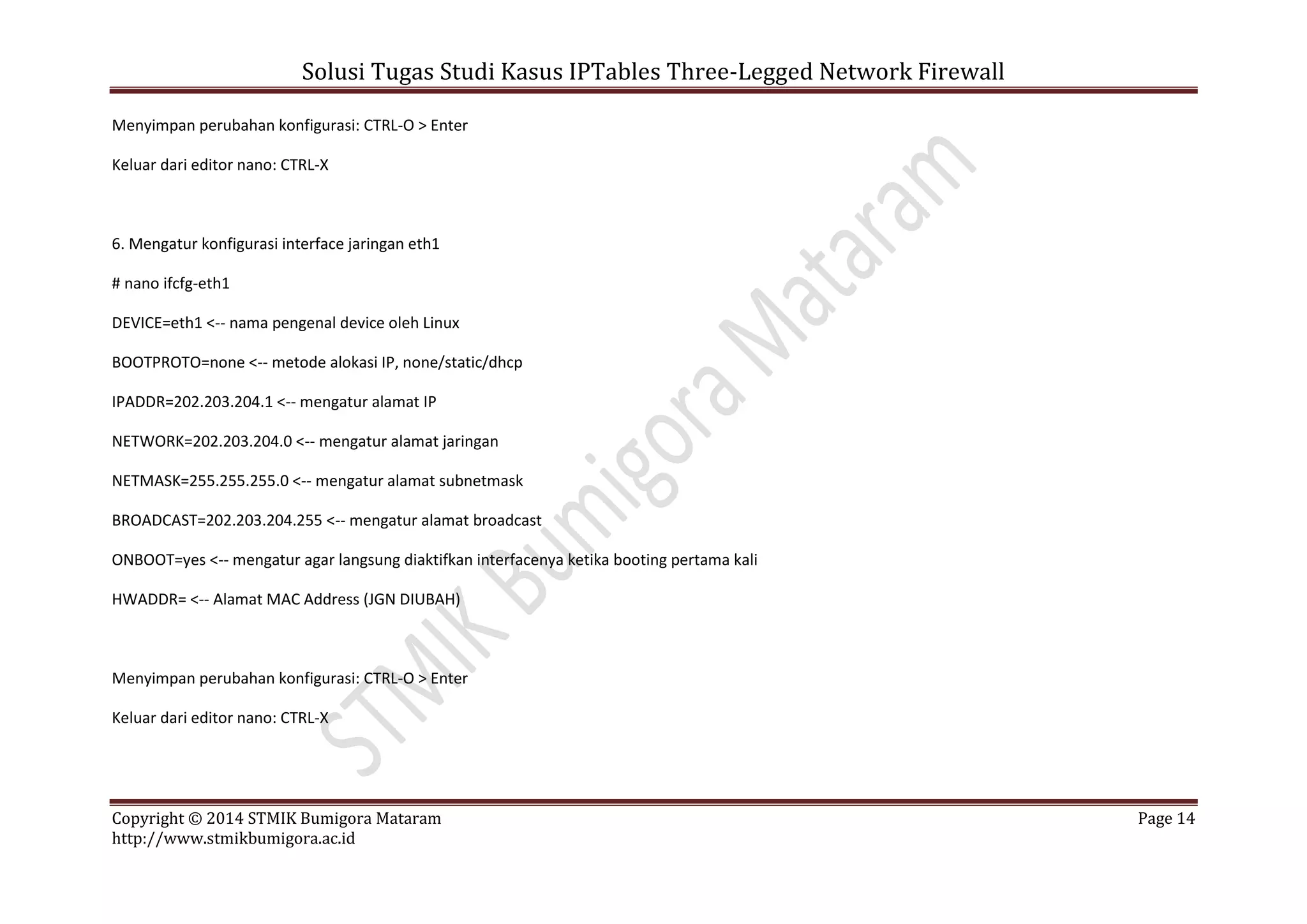

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 14 http://www.stmikbumigora.ac.id Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X 6. Mengatur konfigurasi interface jaringan eth1 # nano ifcfg-eth1 DEVICE=eth1 <-- nama pengenal device oleh Linux BOOTPROTO=none <-- metode alokasi IP, none/static/dhcp IPADDR=202.203.204.1 <-- mengatur alamat IP NETWORK=202.203.204.0 <-- mengatur alamat jaringan NETMASK=255.255.255.0 <-- mengatur alamat subnetmask BROADCAST=202.203.204.255 <-- mengatur alamat broadcast ONBOOT=yes <-- mengatur agar langsung diaktifkan interfacenya ketika booting pertama kali HWADDR= <-- Alamat MAC Address (JGN DIUBAH) Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X
  • 15.
    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 15 http://www.stmikbumigora.ac.id 7. Mengatur konfigurasi interface jaringan eth1 # nano ifcfg-eth2 DEVICE=eth2 <-- nama pengenal device oleh Linux BOOTPROTO=none <-- metode alokasi IP, none/static/dhcp IPADDR=192.168.2.1 <-- mengatur alamat IP NETWORK=192.168.2.0 <-- mengatur alamat jaringan NETMASK=255.255.255.0 <-- mengatur alamat subnetmask BROADCAST=192.168.2.255 <-- mengatur alamat broadcast ONBOOT=yes <-- mengatur agar langsung diaktifkan interfacenya ketika booting pertama kali HWADDR= <-- Alamat MAC Address (JGN DIUBAH) Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X 8. Mengaktifkan IP Forwarding # nano /etc/sysctl.conf net.ipv4.ip_forward = 0 <-- ubah menjadi 1 agar aktif fitur forwarding
  • 16.
    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 16 http://www.stmikbumigora.ac.id Menyimpan perubahan konfigurasi: CTRL-O > Enter Keluar dari editor nano: CTRL-X 9. Merestart service jaringan # service network restart 10. Menampilkan informasi pengalamatan IP yang digunakan oleh interface # ifconfig 11. Menonaktifkan firewall yg telah ada di linux # service iptables stop 12. Menghapus isi file /etc/sysconfig/iptables yang menyimpan konfigurasi permanen iptables # > /etc/sysconfig/iptables 13. Menguji apakah protokol TCP/IP telah terinstall dg baik atau belum
  • 17.

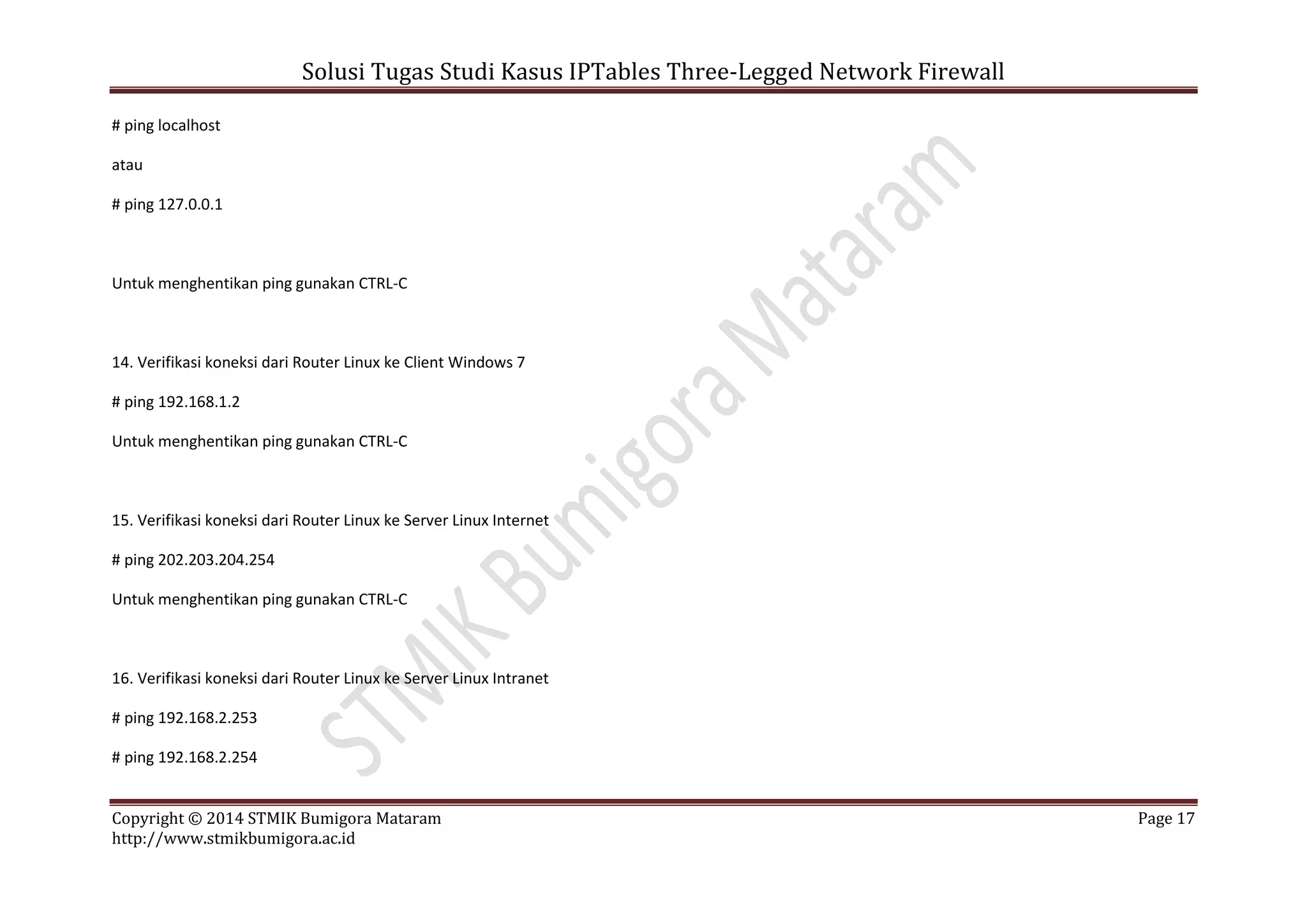

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 17 http://www.stmikbumigora.ac.id # ping localhost atau # ping 127.0.0.1 Untuk menghentikan ping gunakan CTRL-C 14. Verifikasi koneksi dari Router Linux ke Client Windows 7 # ping 192.168.1.2 Untuk menghentikan ping gunakan CTRL-C 15. Verifikasi koneksi dari Router Linux ke Server Linux Internet # ping 202.203.204.254 Untuk menghentikan ping gunakan CTRL-C 16. Verifikasi koneksi dari Router Linux ke Server Linux Intranet # ping 192.168.2.253 # ping 192.168.2.254
  • 18.

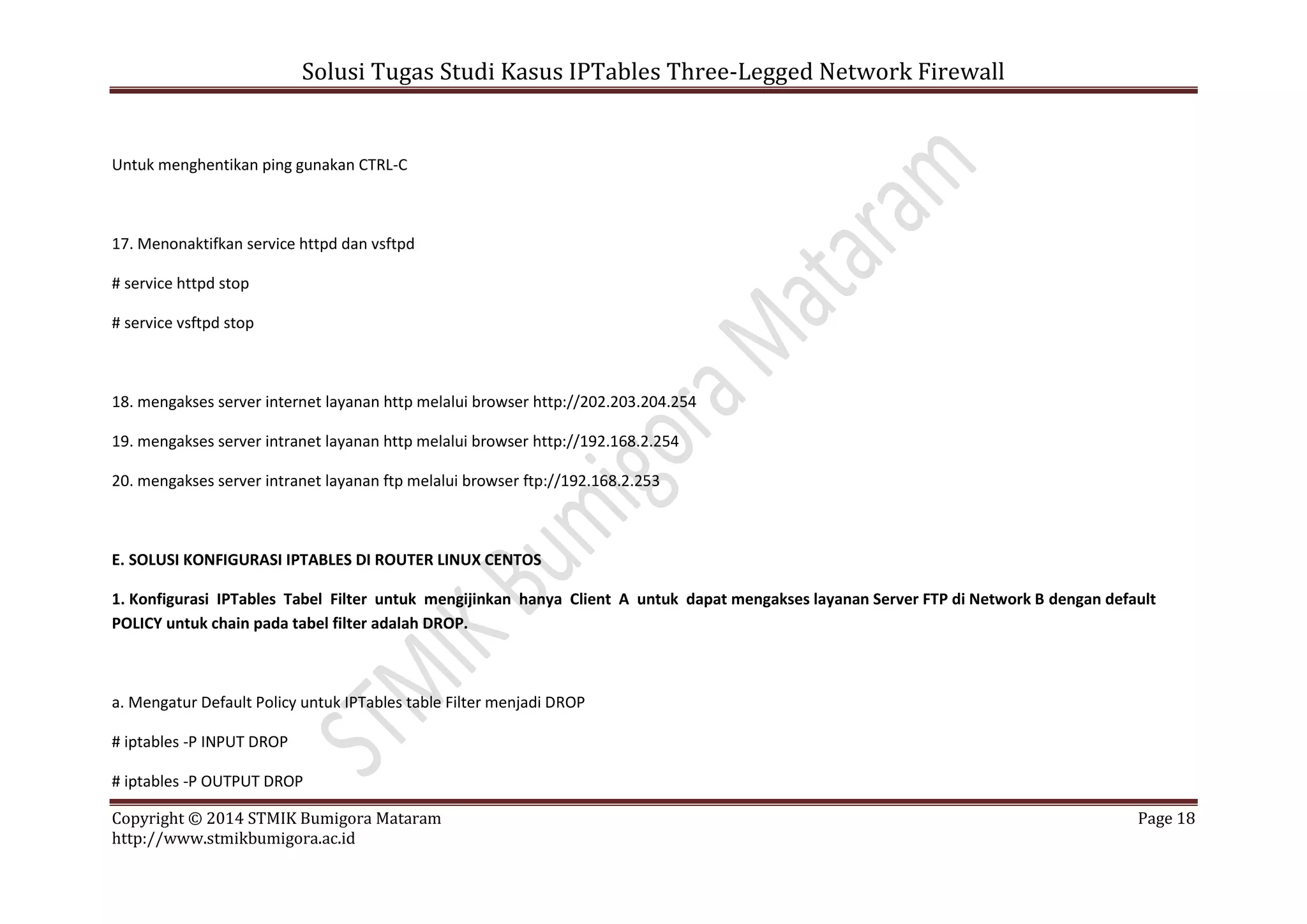

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 18 http://www.stmikbumigora.ac.id Untuk menghentikan ping gunakan CTRL-C 17. Menonaktifkan service httpd dan vsftpd # service httpd stop # service vsftpd stop 18. mengakses server internet layanan http melalui browser http://202.203.204.254 19. mengakses server intranet layanan http melalui browser http://192.168.2.254 20. mengakses server intranet layanan ftp melalui browser ftp://192.168.2.253 E. SOLUSI KONFIGURASI IPTABLES DI ROUTER LINUX CENTOS 1. Konfigurasi IPTables Tabel Filter untuk mengijinkan hanya Client A untuk dapat mengakses layanan Server FTP di Network B dengan default POLICY untuk chain pada tabel filter adalah DROP. a. Mengatur Default Policy untuk IPTables table Filter menjadi DROP # iptables -P INPUT DROP # iptables -P OUTPUT DROP
  • 19.

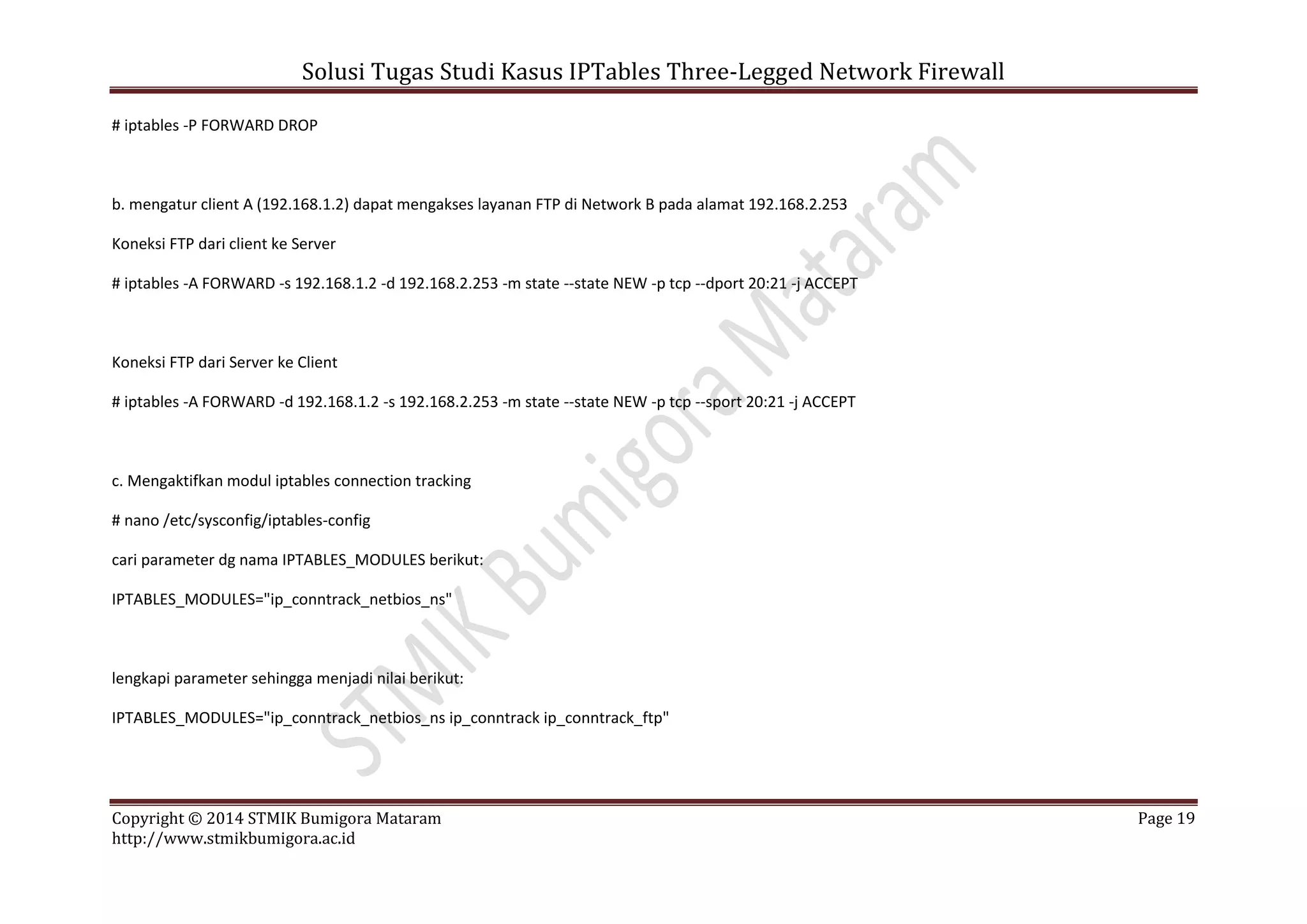

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 19 http://www.stmikbumigora.ac.id # iptables -P FORWARD DROP b. mengatur client A (192.168.1.2) dapat mengakses layanan FTP di Network B pada alamat 192.168.2.253 Koneksi FTP dari client ke Server # iptables -A FORWARD -s 192.168.1.2 -d 192.168.2.253 -m state --state NEW -p tcp --dport 20:21 -j ACCEPT Koneksi FTP dari Server ke Client # iptables -A FORWARD -d 192.168.1.2 -s 192.168.2.253 -m state --state NEW -p tcp --sport 20:21 -j ACCEPT c. Mengaktifkan modul iptables connection tracking # nano /etc/sysconfig/iptables-config cari parameter dg nama IPTABLES_MODULES berikut: IPTABLES_MODULES="ip_conntrack_netbios_ns" lengkapi parameter sehingga menjadi nilai berikut: IPTABLES_MODULES="ip_conntrack_netbios_ns ip_conntrack ip_conntrack_ftp"
  • 20.
    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 20 http://www.stmikbumigora.ac.id CTRL-O simpan perubahan CTRL-X keluar dari editor d. Mengaktifkan dukungan ip_conntrack_ftp pada file /etc/modprobe.conf # nano /etc/modprobe.conf tambahkan parameter berikut paling bawah: options ip_conntrack_ftp ports=21,12345 CTRL-O simpan perubahan CTRL-X keluar dari editor e. Mengijinkan koneksi dg status ESTABLISHED,RELATED # iptables -I FORWARD 1 -m state --state ESTABLISHED,RELATED -j ACCEPT f. Menyimpan konfigurasi iptables # service iptables save
  • 21.

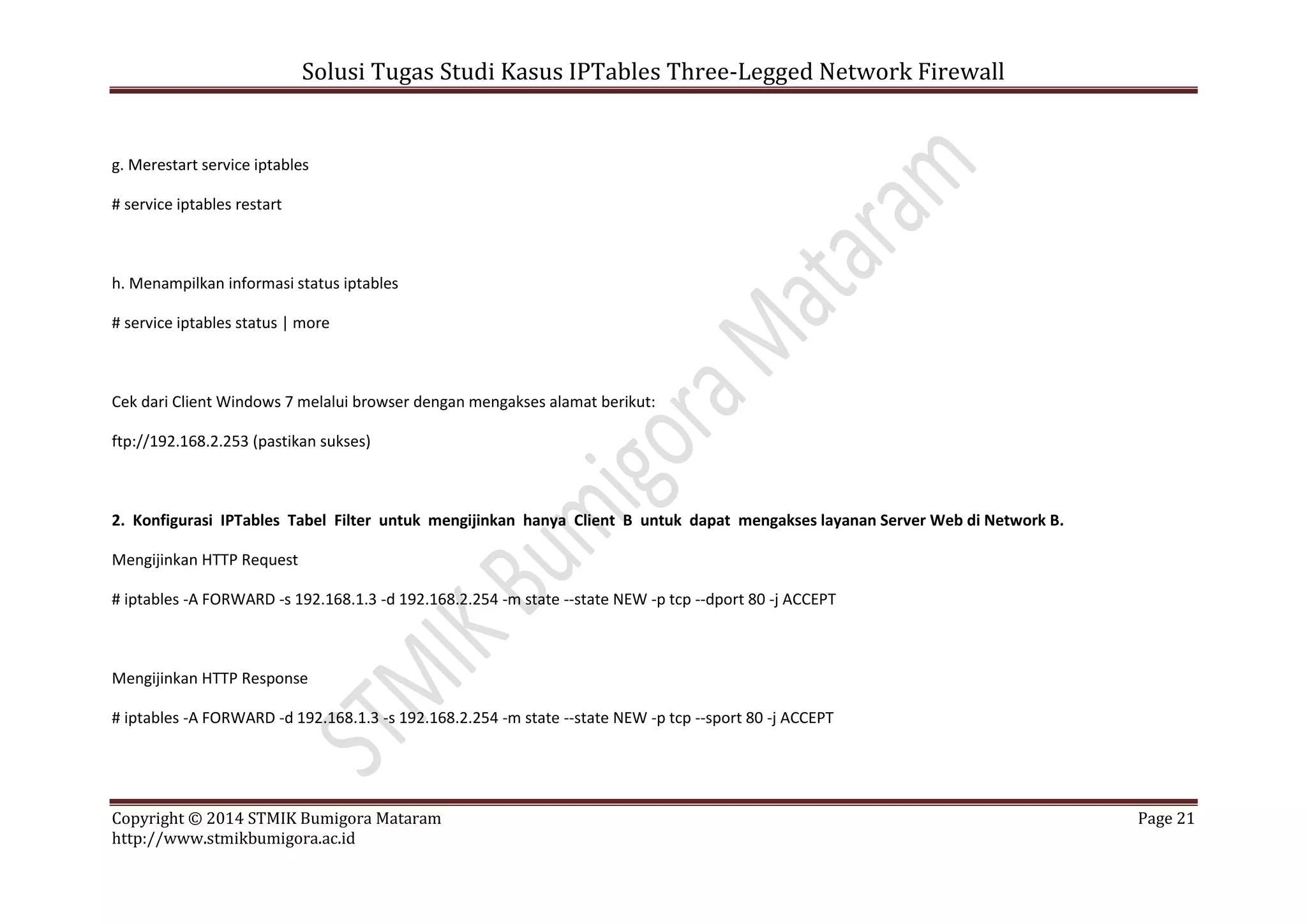

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 21 http://www.stmikbumigora.ac.id g. Merestart service iptables # service iptables restart h. Menampilkan informasi status iptables # service iptables status | more Cek dari Client Windows 7 melalui browser dengan mengakses alamat berikut: ftp://192.168.2.253 (pastikan sukses) 2. Konfigurasi IPTables Tabel Filter untuk mengijinkan hanya Client B untuk dapat mengakses layanan Server Web di Network B. Mengijinkan HTTP Request # iptables -A FORWARD -s 192.168.1.3 -d 192.168.2.254 -m state --state NEW -p tcp --dport 80 -j ACCEPT Mengijinkan HTTP Response # iptables -A FORWARD -d 192.168.1.3 -s 192.168.2.254 -m state --state NEW -p tcp --sport 80 -j ACCEPT
  • 22.

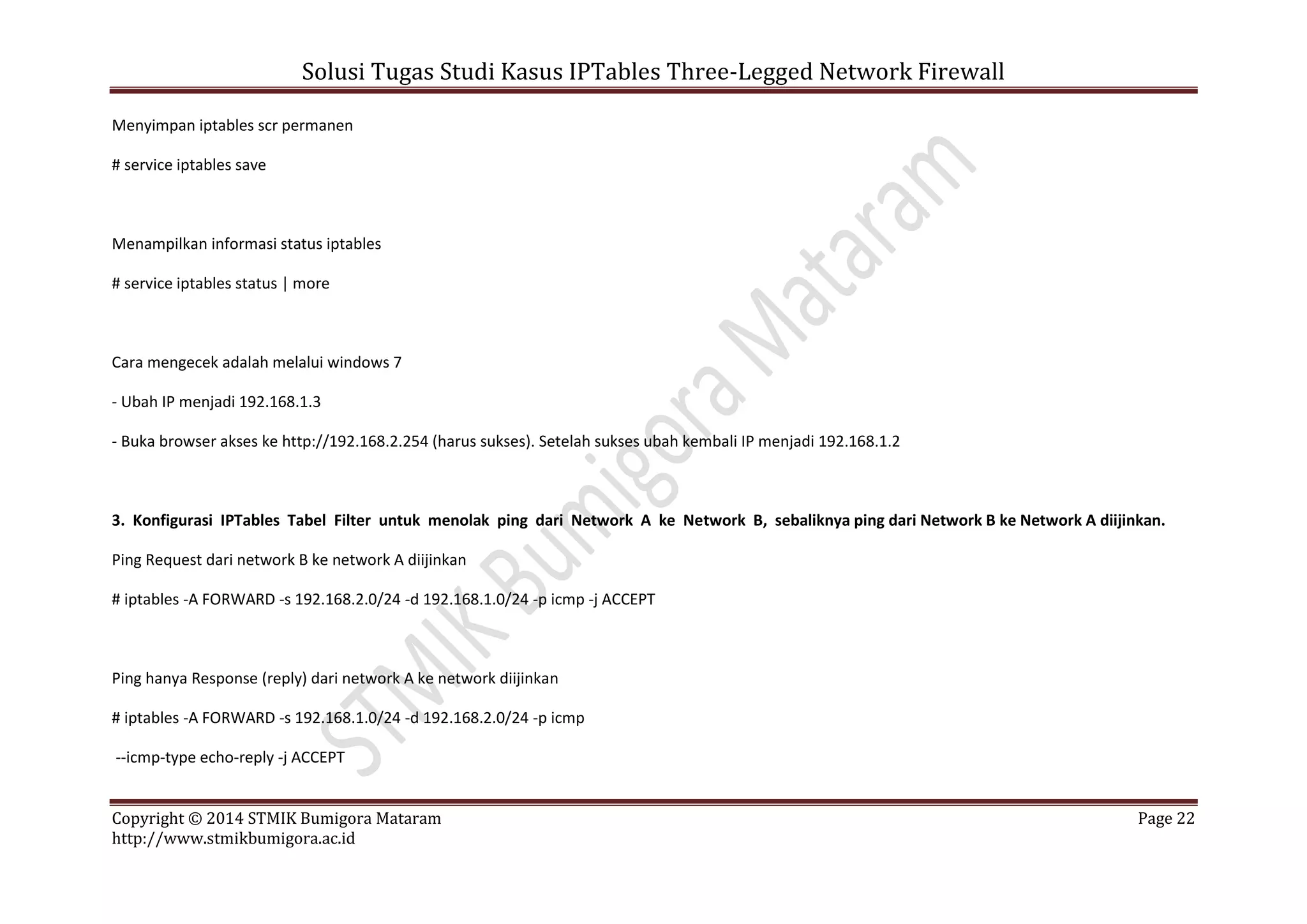

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 22 http://www.stmikbumigora.ac.id Menyimpan iptables scr permanen # service iptables save Menampilkan informasi status iptables # service iptables status | more Cara mengecek adalah melalui windows 7 - Ubah IP menjadi 192.168.1.3 - Buka browser akses ke http://192.168.2.254 (harus sukses). Setelah sukses ubah kembali IP menjadi 192.168.1.2 3. Konfigurasi IPTables Tabel Filter untuk menolak ping dari Network A ke Network B, sebaliknya ping dari Network B ke Network A diijinkan. Ping Request dari network B ke network A diijinkan # iptables -A FORWARD -s 192.168.2.0/24 -d 192.168.1.0/24 -p icmp -j ACCEPT Ping hanya Response (reply) dari network A ke network diijinkan # iptables -A FORWARD -s 192.168.1.0/24 -d 192.168.2.0/24 -p icmp --icmp-type echo-reply -j ACCEPT
  • 23.
    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 23 http://www.stmikbumigora.ac.id Menyimpan iptables scr permanen # service iptables save Menampilkan informasi status iptables # service iptables status | more Cara mengecek: - pindah server Linux Intranet # ping 192.168.1.2 (harus sukses) - pindah ke windows 7 c:> ping 192.168.2.253 (harus gagal) 4. Konfigurasi NAT untuk mengijinkan hanya Client A yang dapat mengakses Internet (Sharing IP publik mirip router Linux menggunakan Source NAT (SNAT) pada chain POSTROUTING). # iptables -t nat -A POSTROUTING -s 192.168.1.2 -o eth1 -j SNAT --to-source 202.203.204.1 Mengijinkan koneksi baru yang dibentuk dg alamat sumber 192.168.1.2 ke Internet
  • 24.

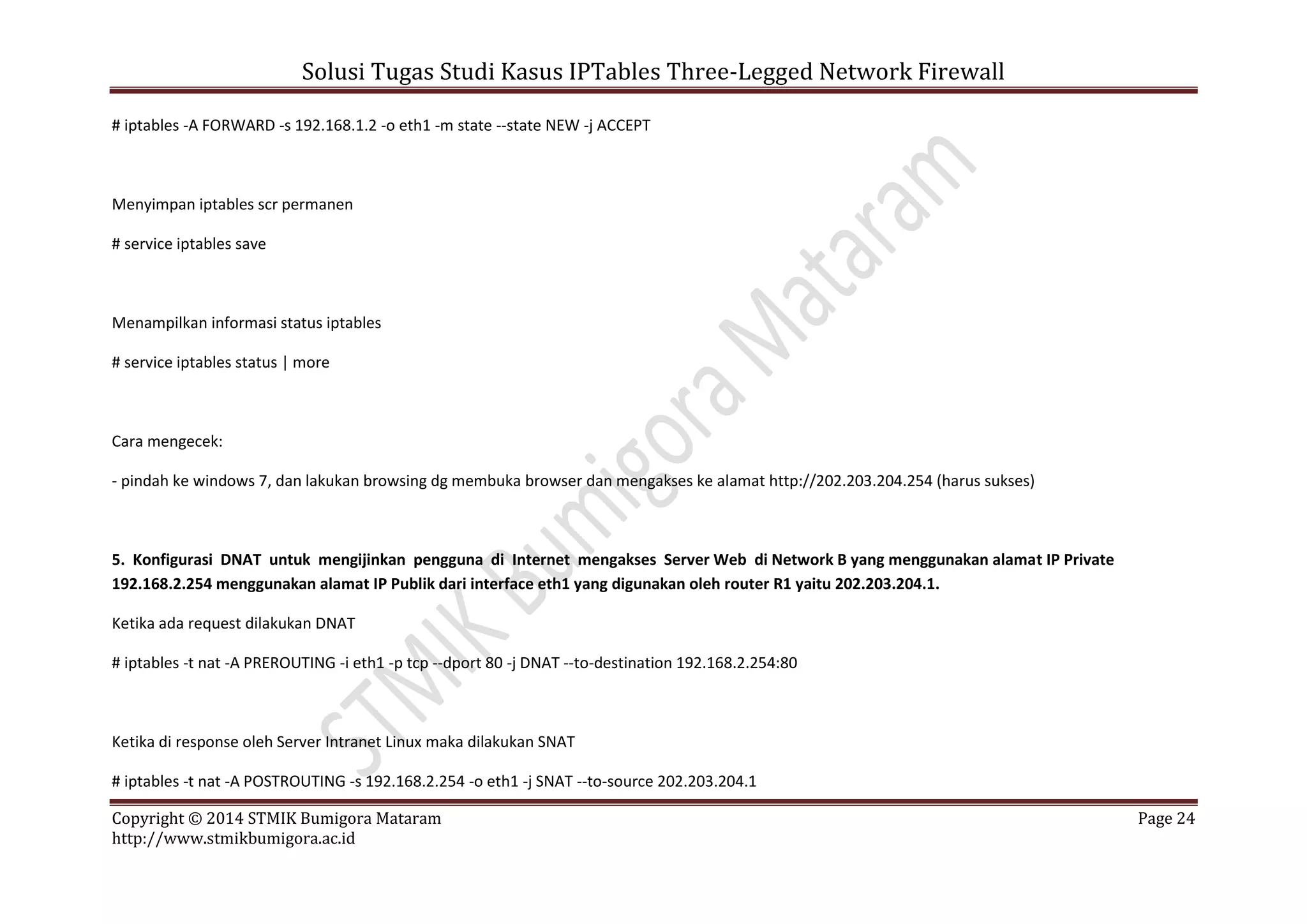

    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 24 http://www.stmikbumigora.ac.id # iptables -A FORWARD -s 192.168.1.2 -o eth1 -m state --state NEW -j ACCEPT Menyimpan iptables scr permanen # service iptables save Menampilkan informasi status iptables # service iptables status | more Cara mengecek: - pindah ke windows 7, dan lakukan browsing dg membuka browser dan mengakses ke alamat http://202.203.204.254 (harus sukses) 5. Konfigurasi DNAT untuk mengijinkan pengguna di Internet mengakses Server Web di Network B yang menggunakan alamat IP Private 192.168.2.254 menggunakan alamat IP Publik dari interface eth1 yang digunakan oleh router R1 yaitu 202.203.204.1. Ketika ada request dilakukan DNAT # iptables -t nat -A PREROUTING -i eth1 -p tcp --dport 80 -j DNAT --to-destination 192.168.2.254:80 Ketika di response oleh Server Intranet Linux maka dilakukan SNAT # iptables -t nat -A POSTROUTING -s 192.168.2.254 -o eth1 -j SNAT --to-source 202.203.204.1
  • 25.
    Solusi Tugas StudiKasus IPTables Three-Legged Network Firewall Copyright © 2014 STMIK Bumigora Mataram Page 25 http://www.stmikbumigora.ac.id Mengijinkan akses HTTP ke Server dg alamat 192.168.2.254 yg diterima di eth1 #iptables -A FORWARD -i eth1 -p tcp --dport 80 -d 192.168.2.254 -j ACCEPT Menyimpan iptables scr permanen # service iptables save Menampilkan informasi status iptables # service iptables status | more Cara mengecek: - pindah ke server Internet dan lakukan browsing dengan membuka browser dan mengakses ke alamat http://202.203.204.1 (harus sukses)
