1. CIRCUITS ELÈCTRICSCIRCUITS ELÈCTRICS
Glòria García GarcíaGlòria García García

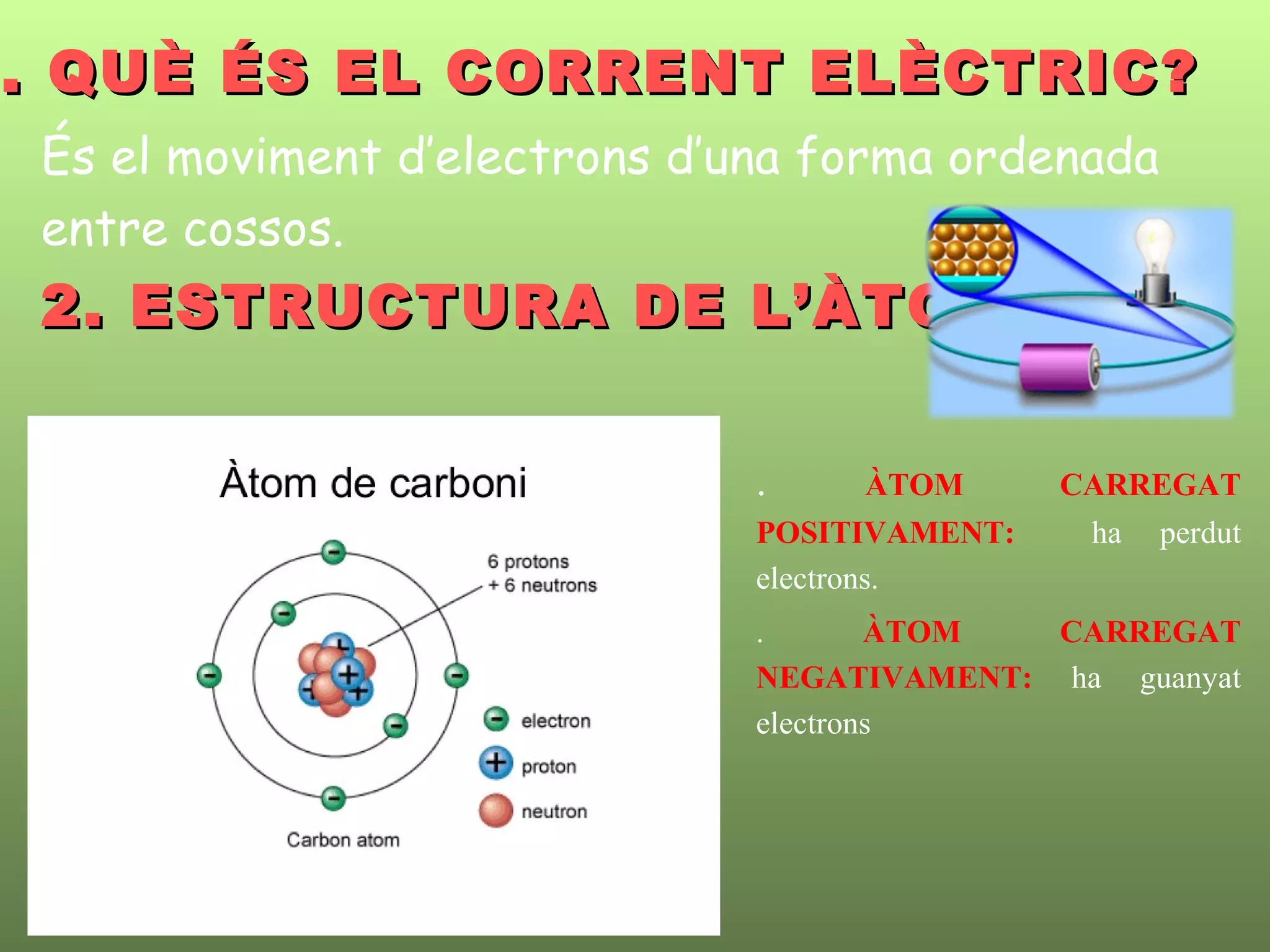

2. . QUÈ ÉS EL CORRENT ELÈCTRIC?. QUÈ ÉS EL CORRENT ELÈCTRIC?
És el moviment d’electrons d’una forma ordenada
entre cossos.
2. ESTRUCTURA DE L’ÀTOM2. ESTRUCTURA DE L’ÀTOM
. ÀTOM CARREGAT
POSITIVAMENT: ha perdut
electrons.
. ÀTOM CARREGAT
NEGATIVAMENT: ha guanyat
electrons

3. 3. TIPUS D’ELECTRICITAT
• 3.1. Electricitat estàtica:3.1. Electricitat estàtica: es produeix quan
dos cossos es freguen i es passen electrons.
Exemple:
• 3.2. Electricitat dinàmica:3.2. Electricitat dinàmica: els electrons es
mouen de forma contínua a través d’un
circuit.

4. 3.2. ELECTRICITAT DINÀMICA3.2. ELECTRICITAT DINÀMICA
• 3.2.1. Corrent continu:3.2.1. Corrent continu: els electrons es mouen en un
únic sentit. Exemple: el que donen les piles, les bateries i
les plaques fotovoltaiques. Tenen dos borns el + i el -.
• 3.2.2. Corrent altern: els electrons es mouen
constanment en els dos sentits. És el corrent que es
genera en els alternadors de les centrals elèctriques i és el
que tenim en els endolls de casa.

5. 4. EL CIRCUIT ELÈCTRIC4. EL CIRCUIT ELÈCTRIC
És un conjunt d’elements units entre sí
perquè els electrons puguin circular,
per tant el circuit ha de ser tancat.
l
A

6. 55.ELEMENTS DEL CIRCUIT.ELEMENTS DEL CIRCUIT
ELÈCTRICELÈCTRIC
5.1.5.1.GENERADOR:GENERADOR: és el que dóna la força
perquè els electrons circulin i es moguin. Piles i
generadors.
5.25.2. RECEPTOR. RECEPTOR:: és el que reb els
electrons i per tant l’electricitat i la
transforma en una altre forma d’energia.
– Bombetes: llum
– Motor: gir i moviment
– Estufa: calor

7. 5. ELEMENTS DEL CIRCUIT5. ELEMENTS DEL CIRCUIT
ELÈCTRICELÈCTRIC

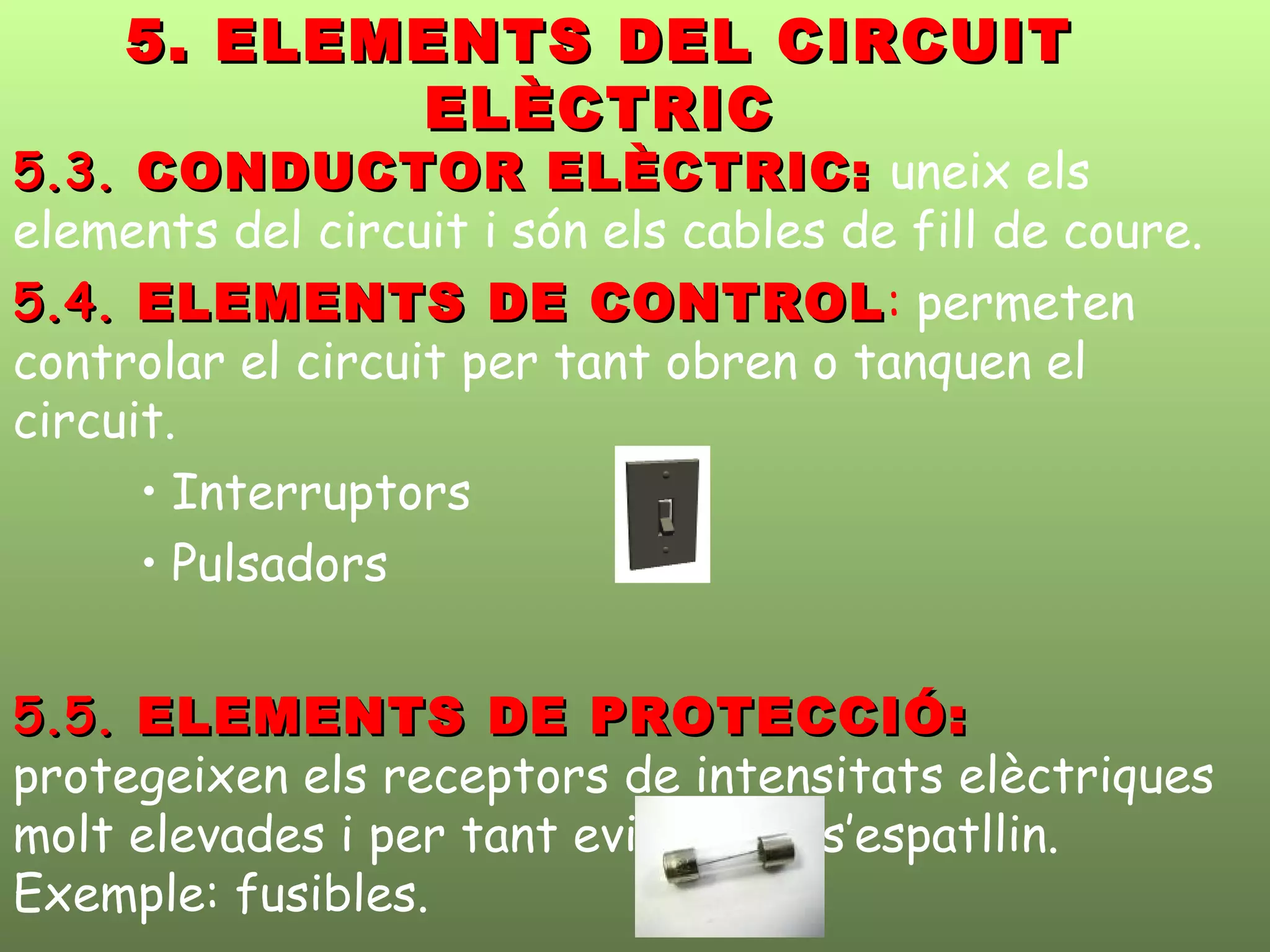

5.3.5.3. CONDUCTOR ELÈCTRIC:CONDUCTOR ELÈCTRIC: uneix els
elements del circuit i són els cables de fill de coure.
5.4.5.4. ELEMENTS DE CONTROLELEMENTS DE CONTROL: permeten
controlar el circuit per tant obren o tanquen el
circuit.
• Interruptors
• Pulsadors
5.5.5.5. ELEMENTS DE PROTECCIÓ:ELEMENTS DE PROTECCIÓ:
protegeixen els receptors de intensitats elèctriques
molt elevades i per tant eviten que s’espatllin.
Exemple: fusibles.

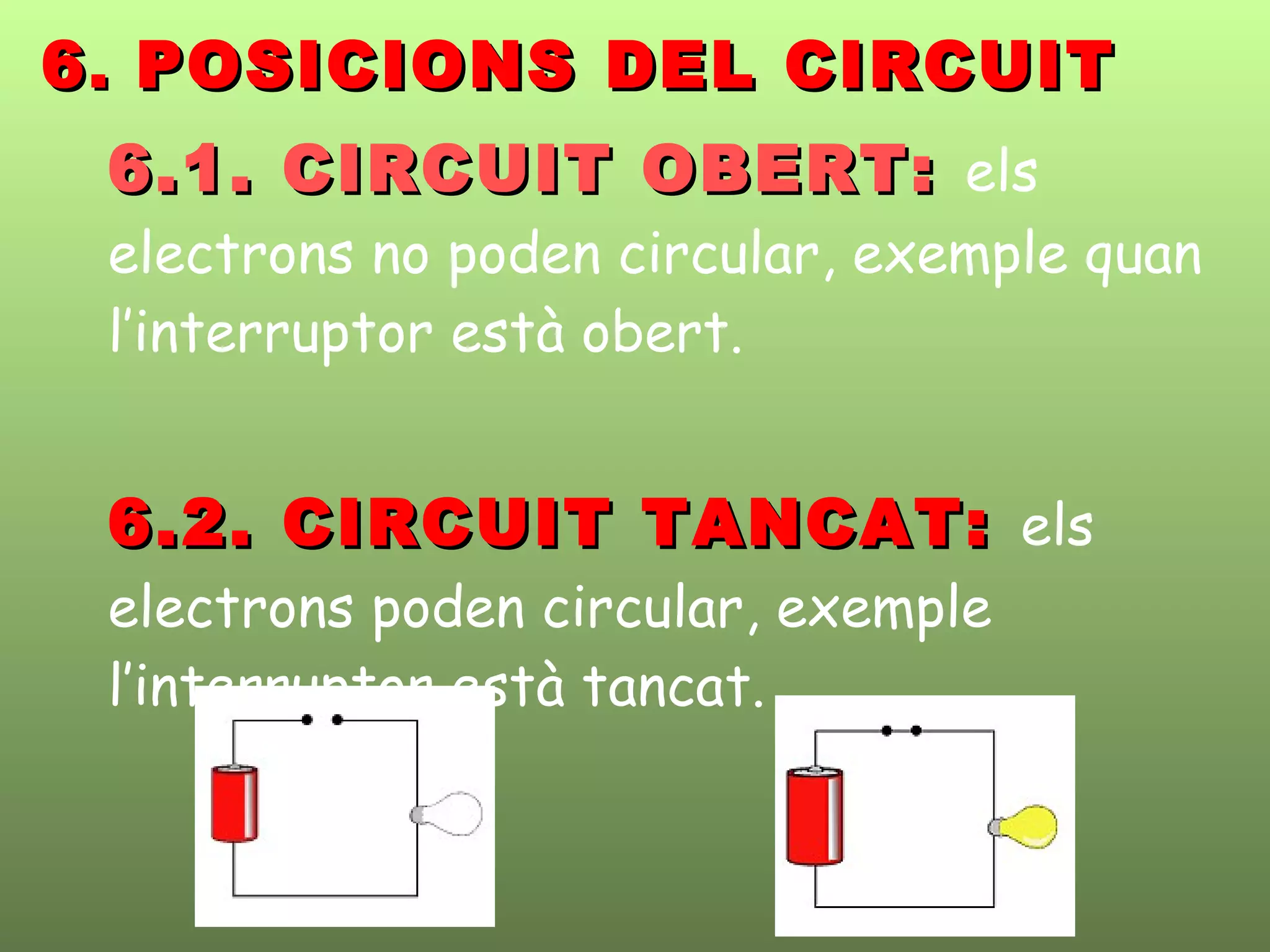

8. 6.1. CIRCUIT OBERT:6.1. CIRCUIT OBERT: els
electrons no poden circular, exemple quan
l’interruptor està obert.
6.2. CIRCUIT TANCAT:6.2. CIRCUIT TANCAT: els
electrons poden circular, exemple
l’interruptor està tancat.
66.. POSICIONS DEL CIRCUITPOSICIONS DEL CIRCUIT

9. • És representar amb simbologia els components
d’un circuit elèctric.
77.. ESQUEMAESQUEMA
ELÈCTRICELÈCTRIC

10. 8.8. SIMBOLOGIASIMBOLOGIA
ELÈCTRICAELÈCTRICA

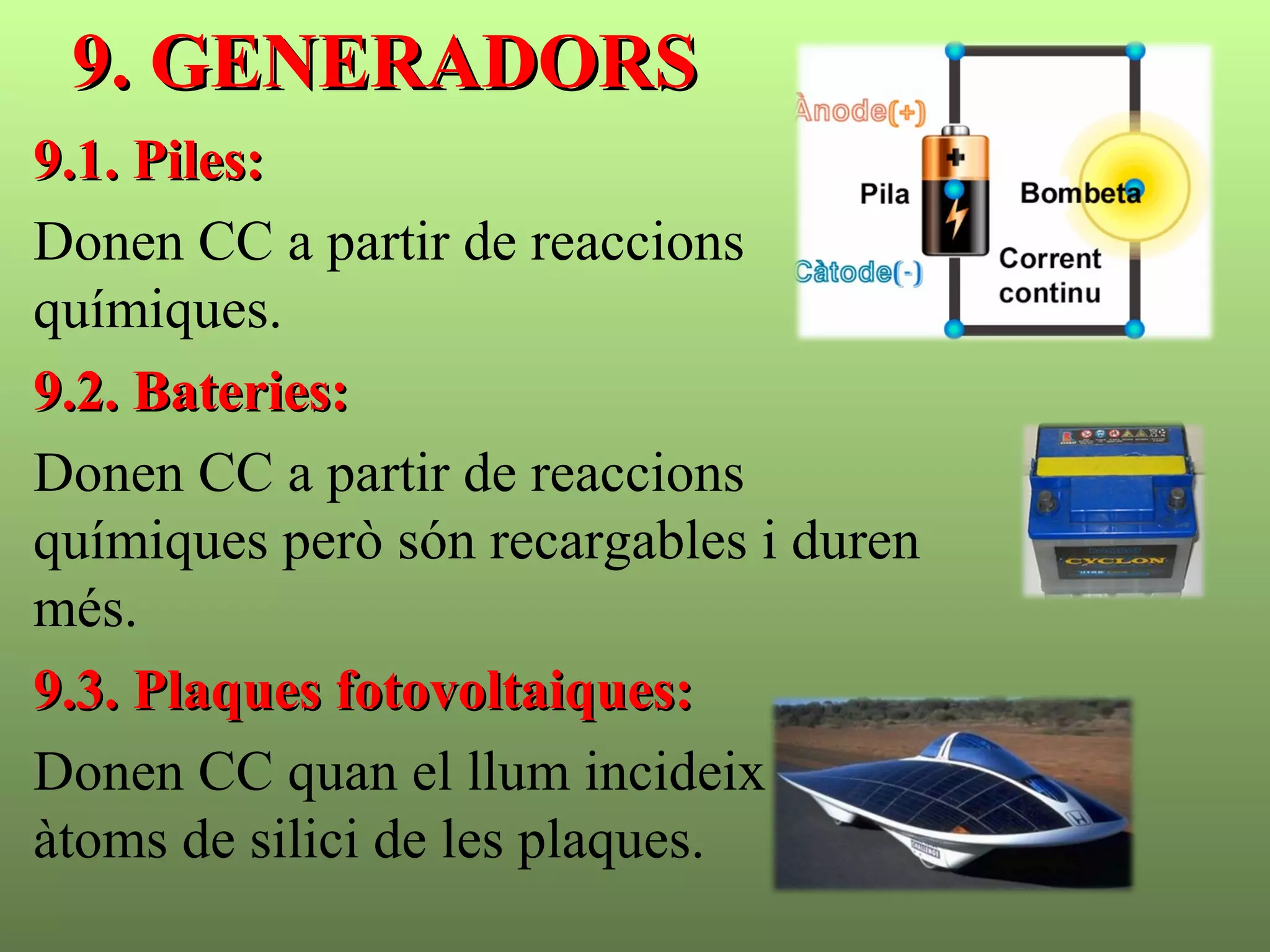

11. 9. GENERADORS9. GENERADORS
9.1. Piles:9.1. Piles:
Donen CC a partir de reaccions
químiques.
9.2. Bateries:9.2. Bateries:
Donen CC a partir de reaccions
químiques però són recargables i duren
més.
9.3. Plaques fotovoltaiques:9.3. Plaques fotovoltaiques:
Donen CC quan el llum incideix sobre els
àtoms de silici de les plaques.

12. 9. GENERADORS9. GENERADORS
9.3. Dinamos:9.3. Dinamos:
Donen CC a partir del moviment d’una bobina de
coure situada aprop d’un camp magnètic creat per un
imant. Exemple: dinamo bicicleta.
9.4. Alternadors:9.4. Alternadors:
Són generadors de les centrals elèctriques que donen
CA. Aquest corrent es transporta fins a casa amb les
torres d’alta tensió.

13. 10. APARELLS DE COMANDAMENT10. APARELLS DE COMANDAMENT

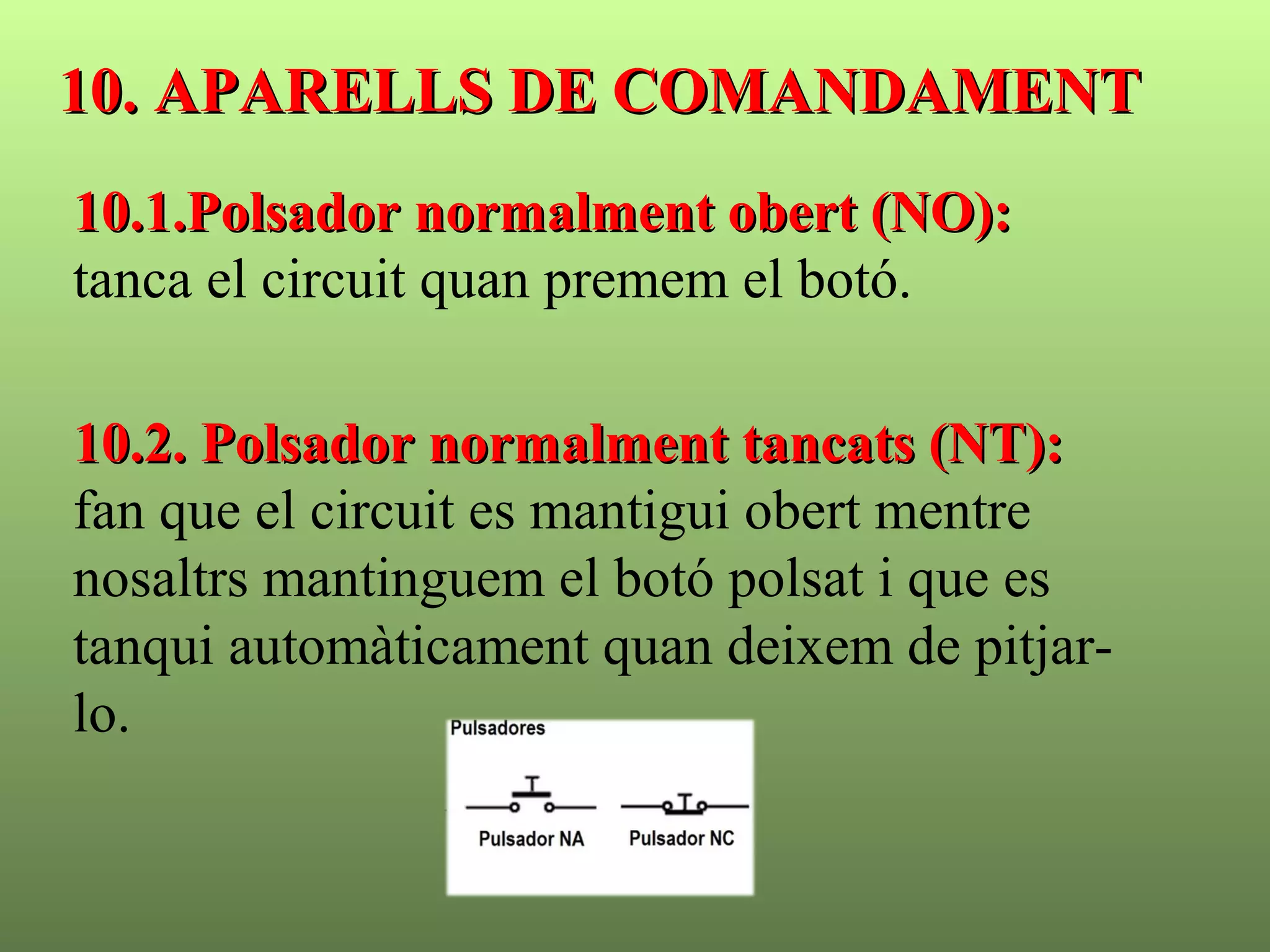

10.1.Polsador normalment obert (NO):10.1.Polsador normalment obert (NO):
tanca el circuit quan premem el botó.
10.2. Polsador normalment tancats (NT):10.2. Polsador normalment tancats (NT):
fan que el circuit es mantigui obert mentre
nosaltrs mantinguem el botó polsat i que es
tanqui automàticament quan deixem de pitjar-
lo.

14. 10. APARELLS DE COMANDAMENT10. APARELLS DE COMANDAMENT

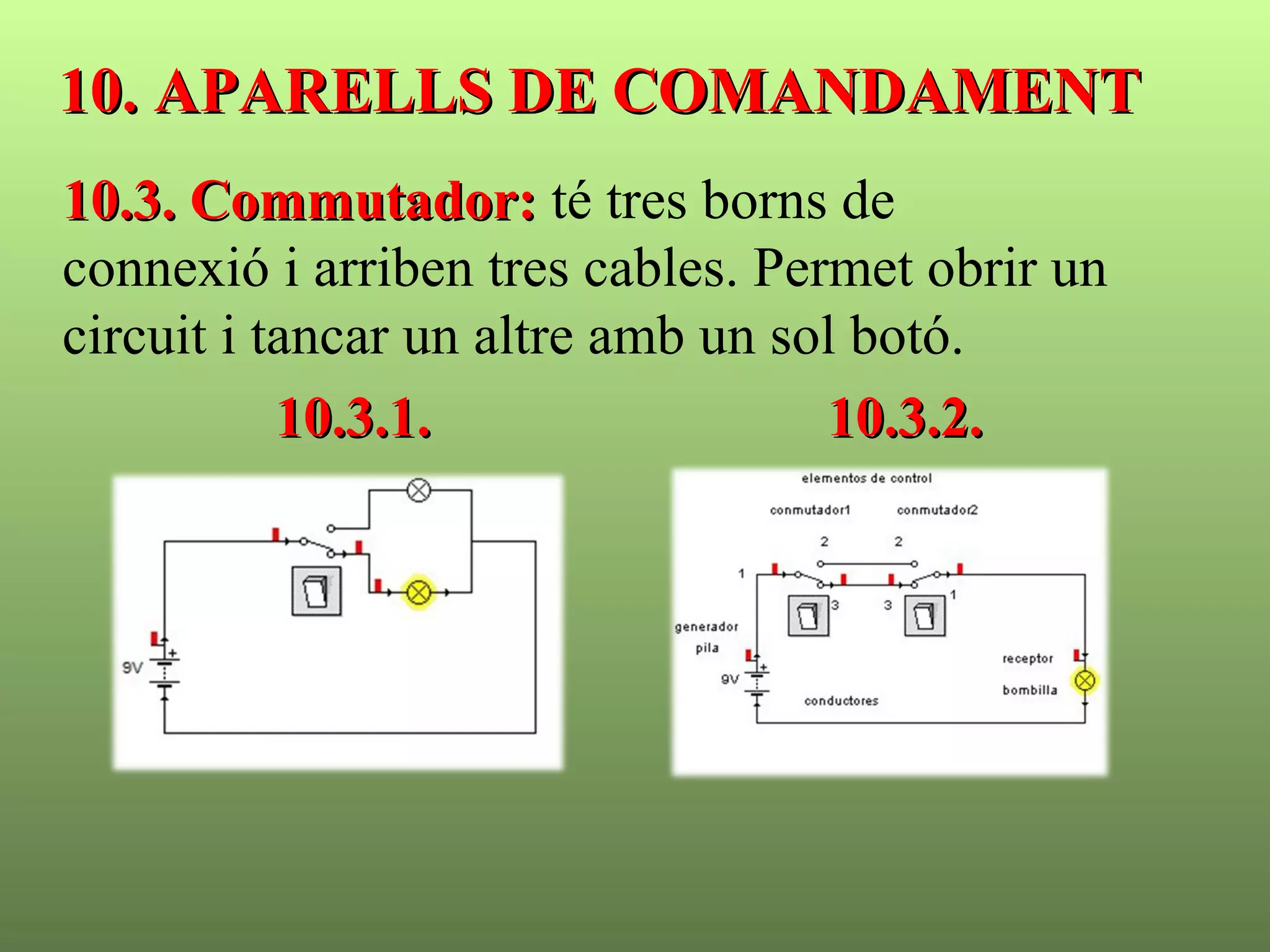

10.3. Commutador:10.3. Commutador: té tres borns de
connexió i arriben tres cables. Permet obrir un
circuit i tancar un altre amb un sol botó.
10.3.1. 10.3.2.10.3.1. 10.3.2.

15. 10. APARELLS DE COMANDAMENT10. APARELLS DE COMANDAMENT
10.4. Commutador d’encreuament:10.4. Commutador d’encreuament: té quatre
borns de connexió, dues entrades i dues sortides.
10.4.1 Encendre un llum des de 3 llocs:10.4.1 Encendre un llum des de 3 llocs:

16. 10.4.2 Canviar el gir d’un motor:10.4.2 Canviar el gir d’un motor:

17. 11. Elements de protecció11. Elements de protecció
• Obren els circuits quan es detecta un perill
elèctric que pot provocar lesions a les
persones o espatllar els receptors.
• 11.1 Interruptors automàtics: obren els
circuits de forma automàtica quan hi han
sobreintensitats de corrent elèctrica i s’ha
de tancar manualment.

18. 11. Elements de protecció11. Elements de protecció
• 11.2 Fusibles:
• Són càpsules amb un filament prim d’un metall
que es fon de forma controlada quan hi ha passa
molt corrent.
• Són d’un sol ús, per tornar a tancar el circuit s’ha
de posar un nou.

19. 12. MAGNITUDS12. MAGNITUDS
ELÈCTRIQUESELÈCTRIQUES
• 12.1. Voltatge=tensió=diferència12.1. Voltatge=tensió=diferència
de potencial:de potencial:
– És la força que fa que els electrons es moguin
de zones a on hi ha més cap a zones a on hi ha
menys. El voltatge sempre el dóna el generador.
– Unitat: Volt (V)Volt (V)

20. 12. MAGNITUDS12. MAGNITUDS
ELÈCTRIQUESELÈCTRIQUES
• 12.2. INTENSITAT:12.2. INTENSITAT:
– És la quantitat d’electrons que passen per una
unitat de temps.
– Es mesura en Ampers (A).Ampers (A).
– I=Quantitat d’electrons/temps= Q/tI=Quantitat d’electrons/temps= Q/t

21. 12. MAGNITUDS12. MAGNITUDS
ELÈCTRIQUESELÈCTRIQUES
• 12.3. Resistència (R):12.3. Resistència (R):
– És la dificultat al pas del corrent elèctric, així
els materials conductorsmaterials conductors tindran una
resistència molt baixa i els materials aïllantsmaterials aïllants
una resistència molt elevada.
– Es mesura en Ohms (Ohms (ΩΩ).).

22. 13. LLEI D’OHM13. LLEI D’OHM
• Relaciona les tres
magnituds elèctriques
intensitat, voltatge i
resistència d’un
circuit.
• Georg Simon Ohm,
científic d’Alemania,
1789-1854.
A
V
1
1
1 =Ω
RIV =
IVR
RVI
/
/
=
=

23. CIRCUITS ELÈCTRICSCIRCUITS ELÈCTRICS

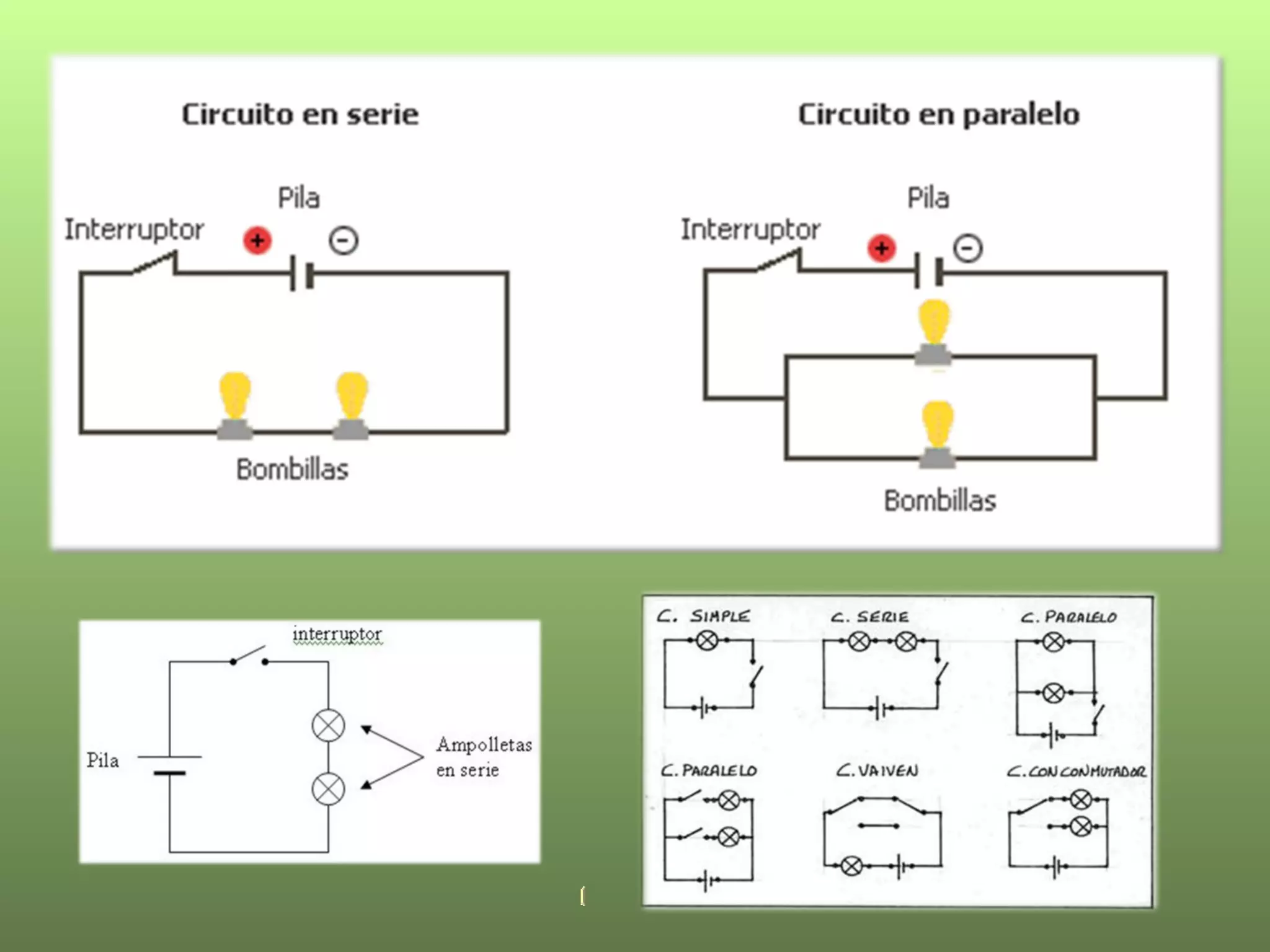

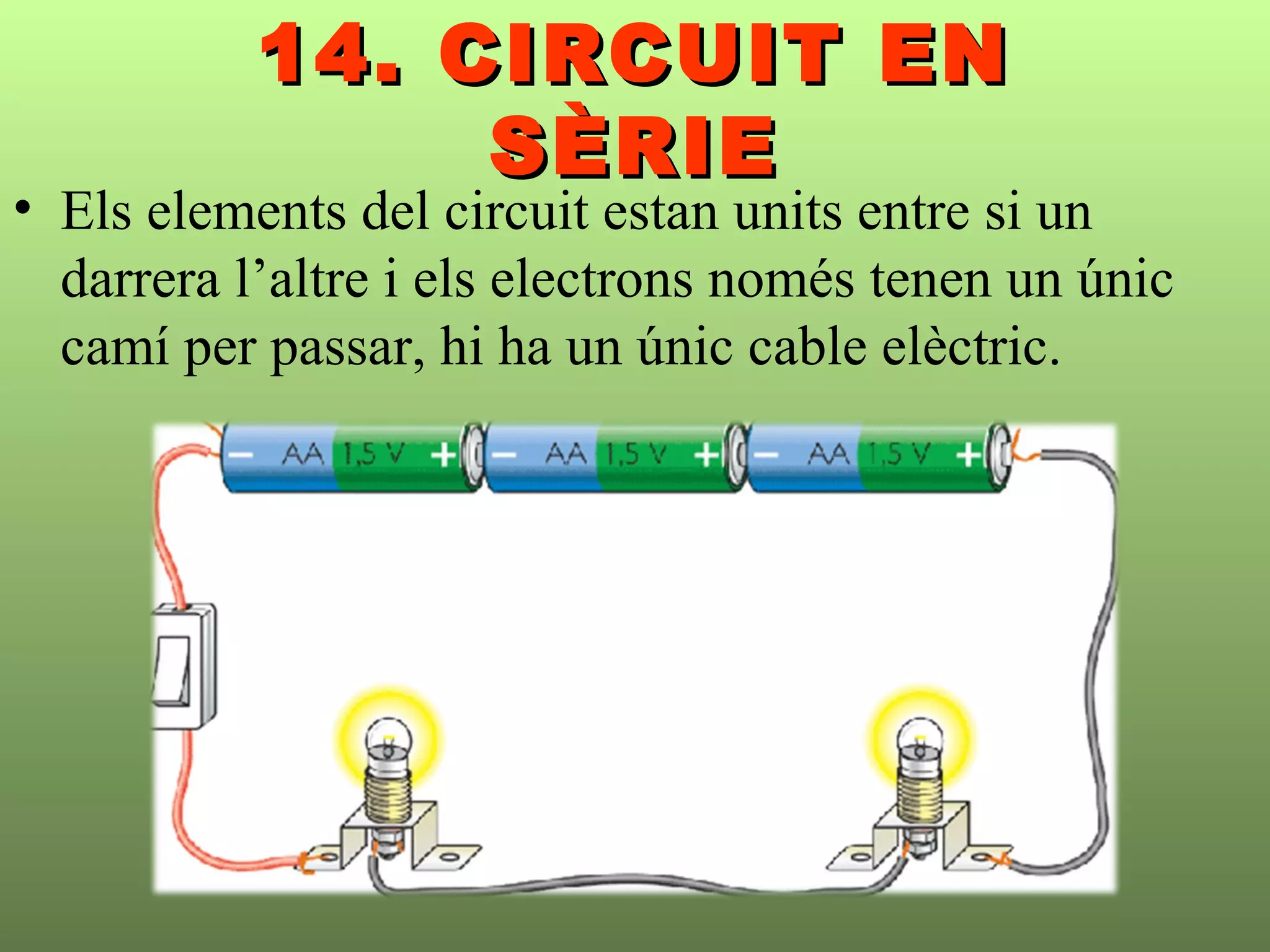

24. 14. CIRCUIT EN14. CIRCUIT EN
SÈRIESÈRIE
• Els elements del circuit estan units entre si un
darrera l’altre i els electrons només tenen un únic
camí per passar, hi ha un únic cable elèctric.

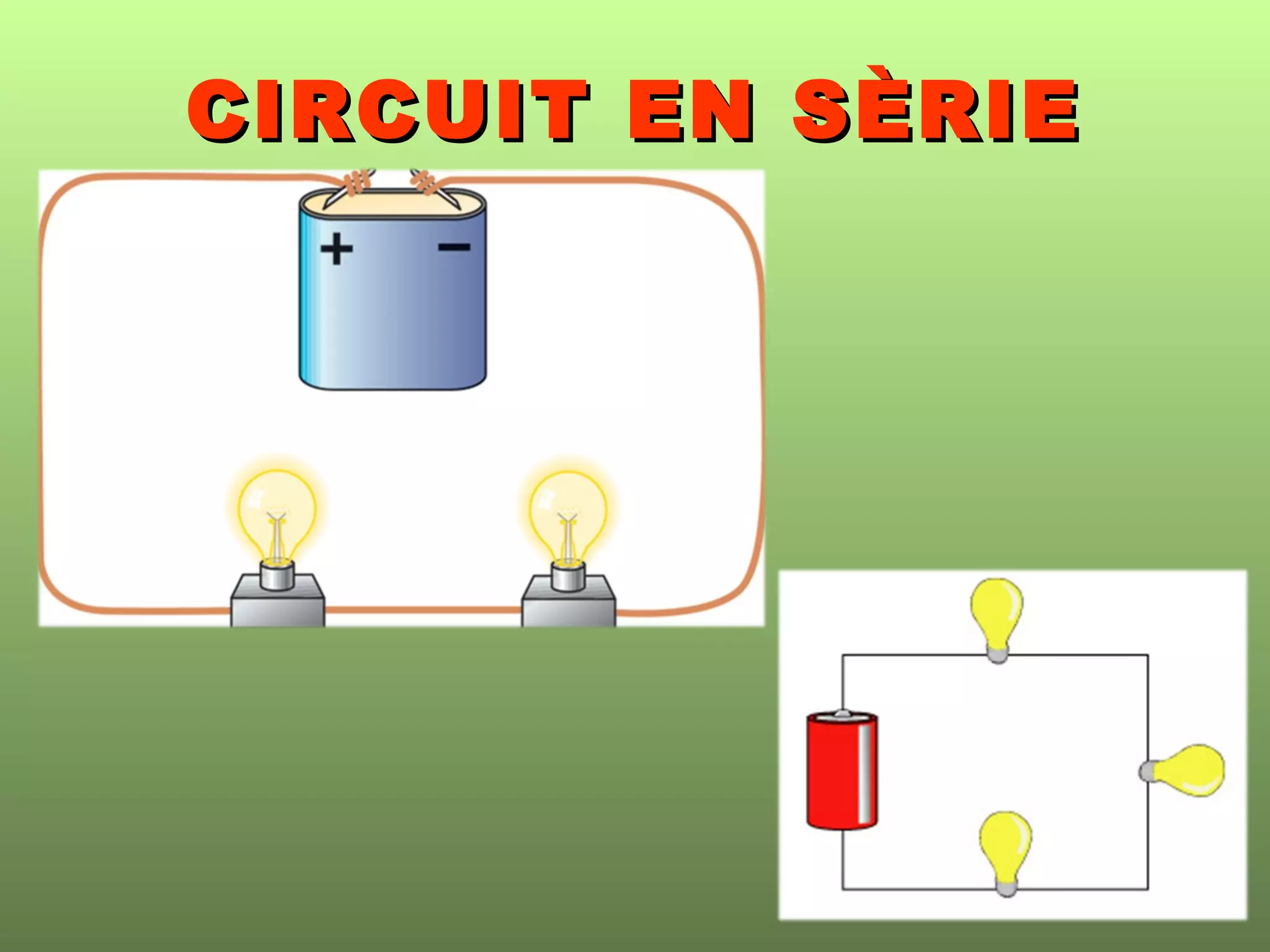

25. CIRCUIT EN SÈRIECIRCUIT EN SÈRIE

26. 15. CIRCUIT EN15. CIRCUIT EN
PARAL·LELPARAL·LEL• El principi de cada element i el final de cada
element del circuit són comuns i els electrons
podran passar per diferents cables i camins fins
arribar a l’element del circuit. Els electrons es
reparteixen entre els diferents cables.

28. CIRCUITS ELÈCTRICSCIRCUITS ELÈCTRICS

29. 16. EL POLÍMETRE16. EL POLÍMETRE
