RedisのBitCountとHyperLogLogを使用した超高速Unique User数集計

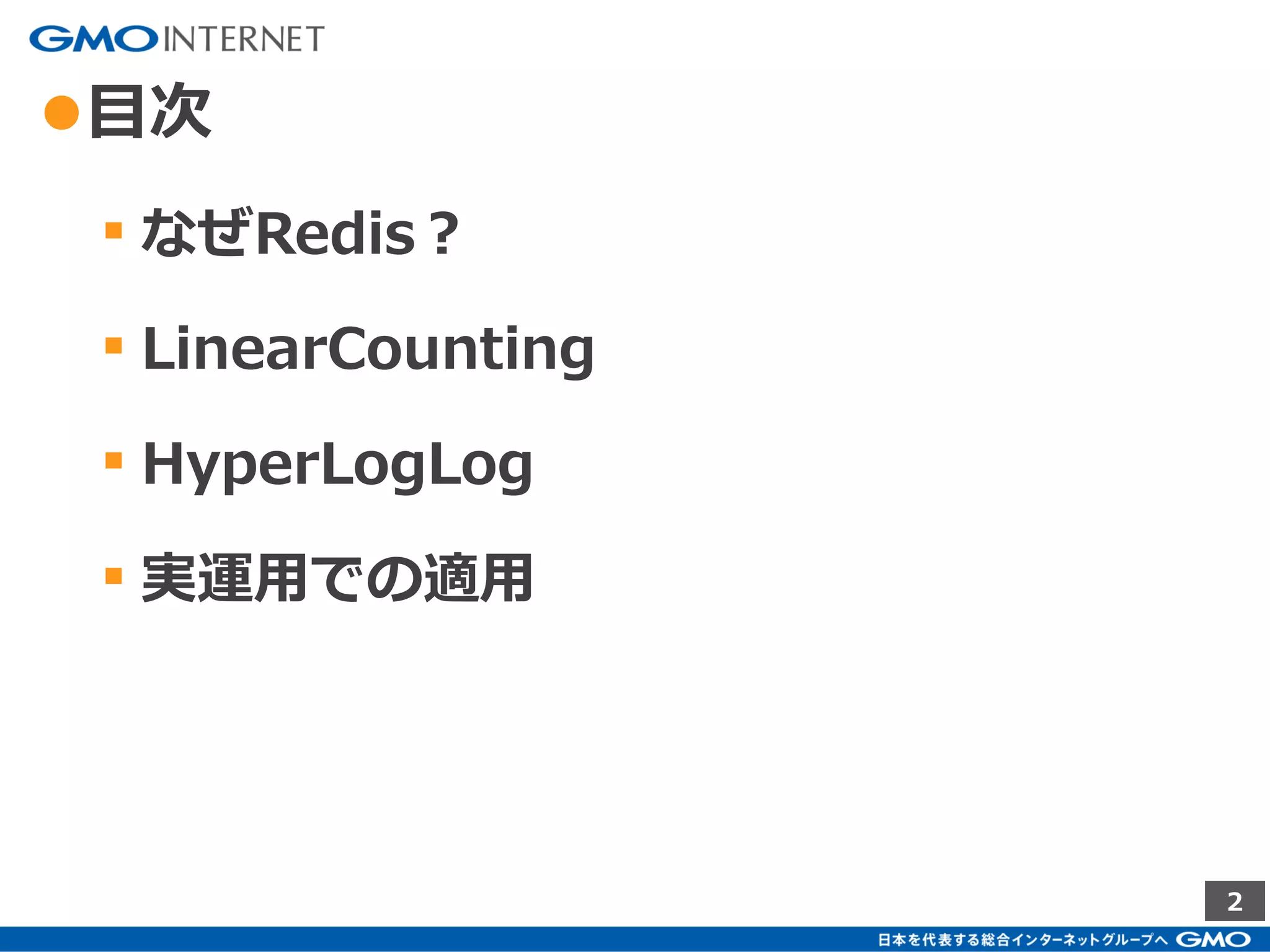

- 2. 2 ●目次 ▪ なぜRedis？ ▪ LinearCounting ▪ HyperLogLog ▪ 実運用での適用
- 3. 3 はじめに
- 5. 5 why redis？

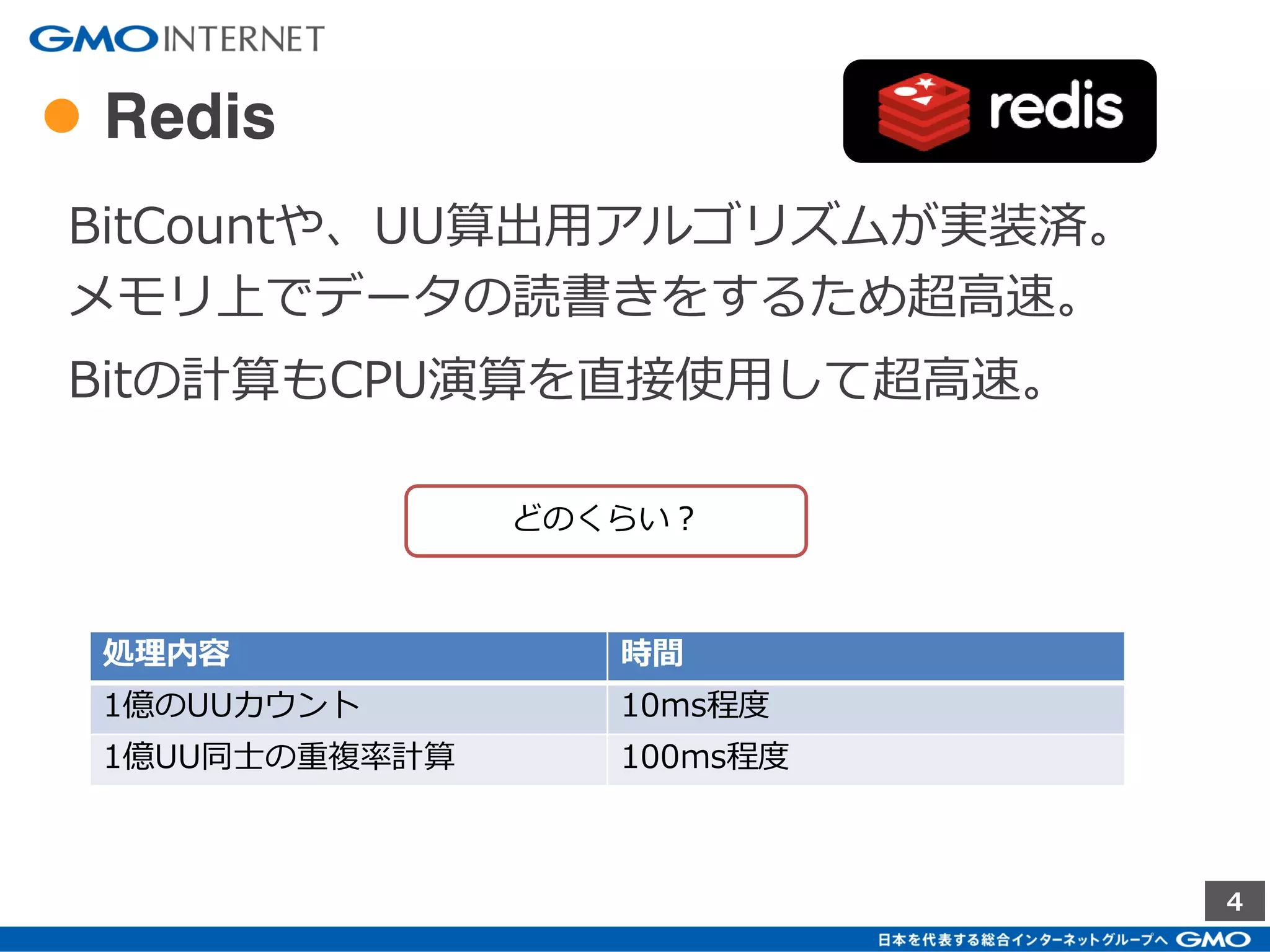

- 6. 6 ● Redis BitCountや、UU算出用アルゴリズムが実装済。 メモリ上でデータの読書きをするため超高速。 Bitの計算もCPU演算を直接使用して超高速。 どのくらい？ 処理内容 時間 1億のUUカウント 10ms程度 1億UU同士の重複率計算 100ms程度

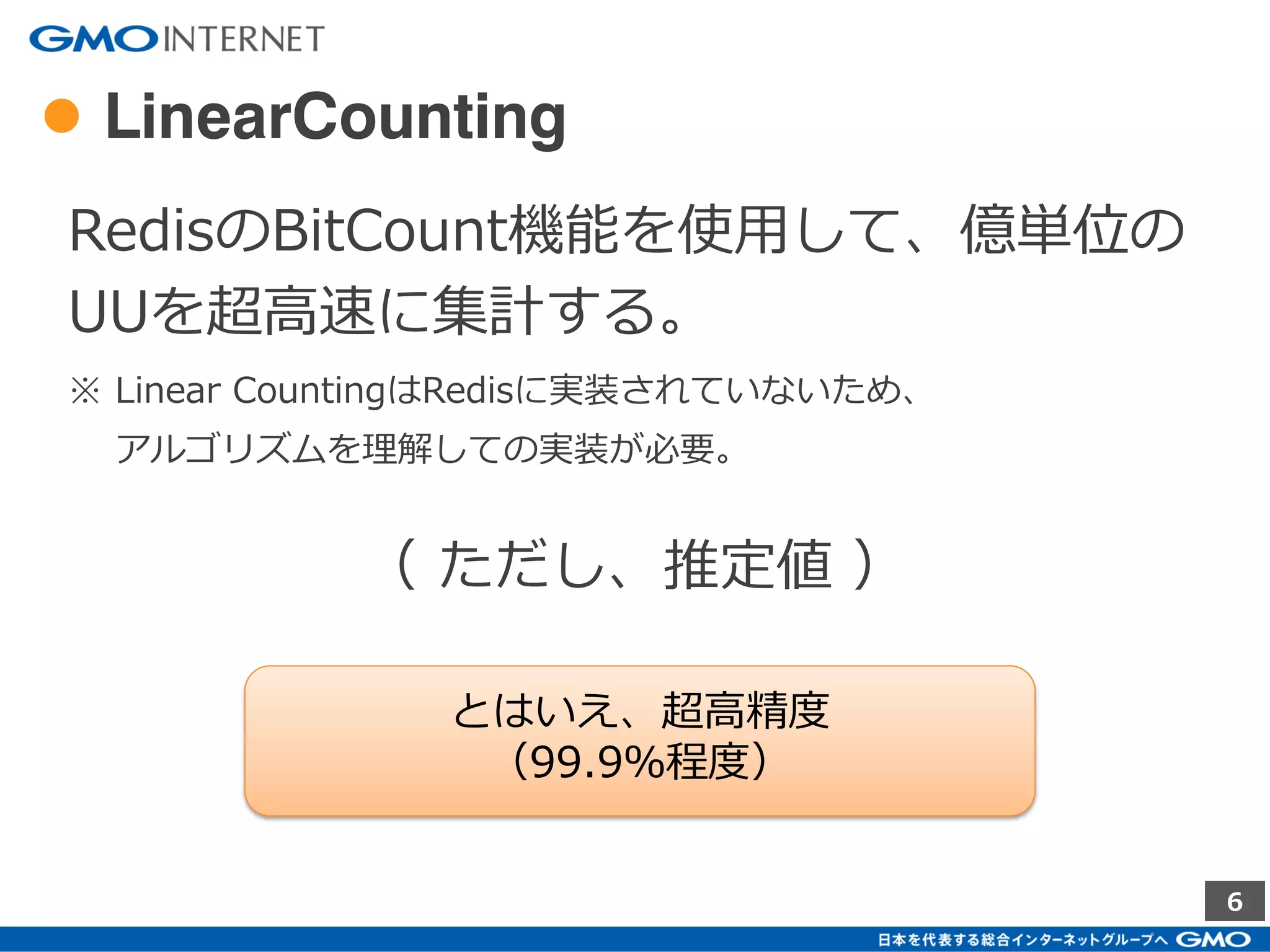

- 8. 8 ● LinearCounting RedisのBitCount機能を使用して、億単位の UUを超高速に集計する。 とはいえ、超高精度 （99.9％程度） （ ただし、推定値 ） ※ Linear CountingはRedisに実装されていないため、 アルゴリズムを理解しての実装が必要。

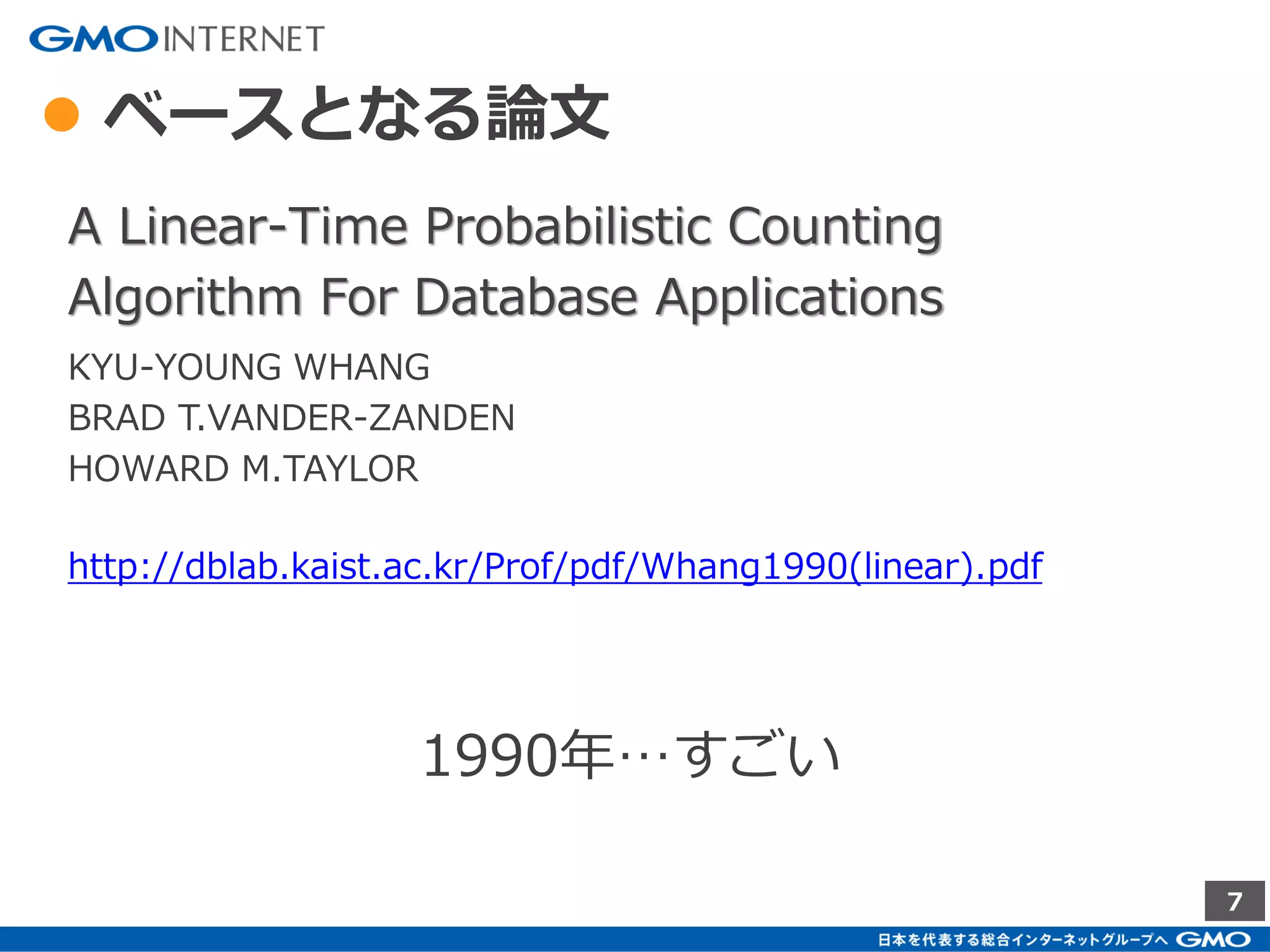

- 9. 9 ● ベースとなる論文 A Linear-Time Probabilistic Counting Algorithm For Database Applications KYU-YOUNG WHANG BRAD T.VANDER-ZANDEN HOWARD M.TAYLOR http://dblab.kaist.ac.kr/Prof/pdf/Whang1990(linear).pdf 1990年…すごい
- 10. 10 ● 前提 （Hashの特徴） • 元の値を特定の範囲内の数値に変える。 • 元の値が同ならば同じ値に変換される。 • 元の値が少しでも違えば算出される値が 大きく変わる • 元の値が別でも衝突（collision）が発生 する可能性がある。

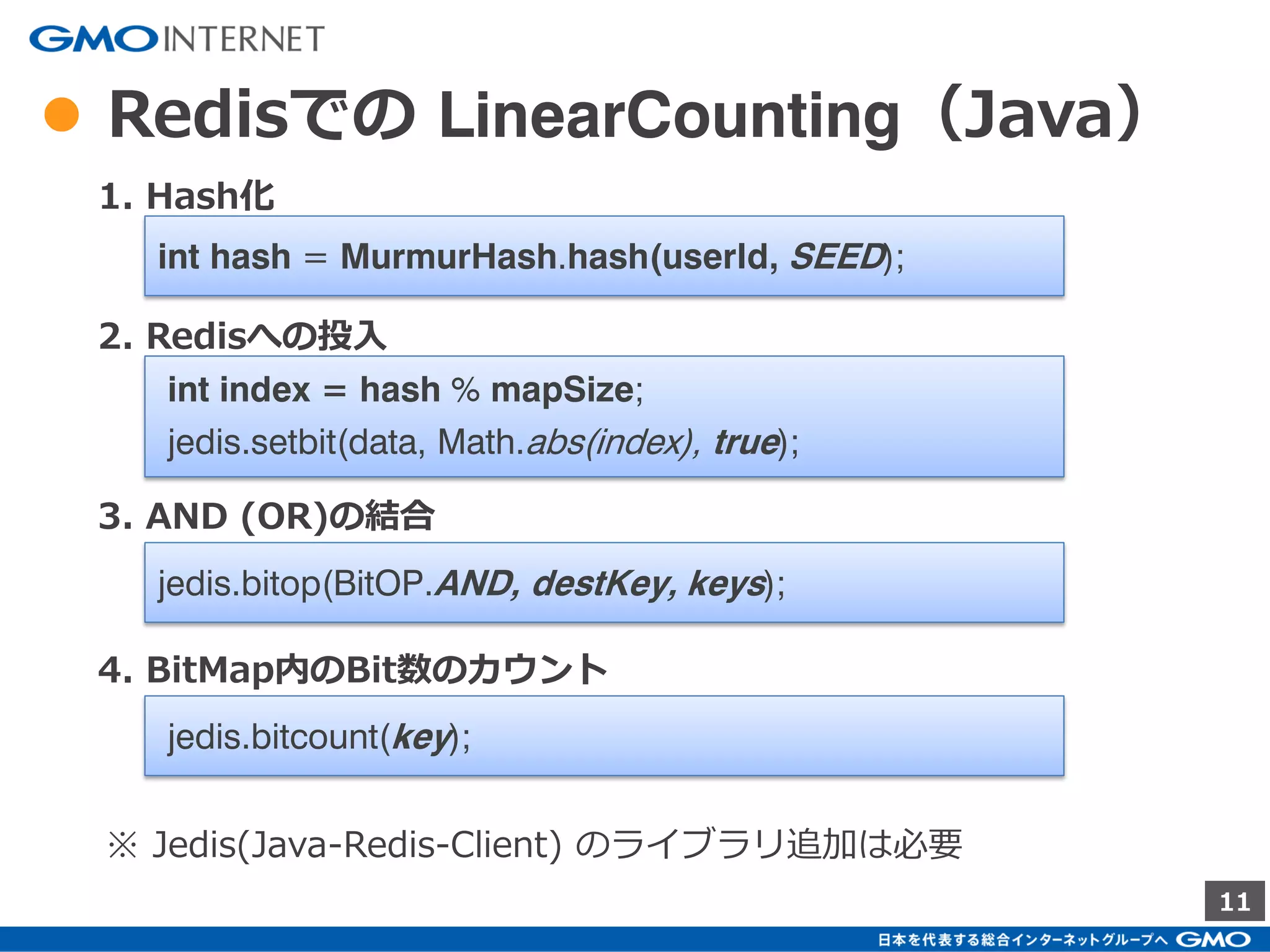

- 13. 13 ● Redisでの LinearCounting（Java） 2. Redisへの投入 4. BitMap内のBit数のカウント 3. AND (OR)の結合 1. Hash化 int hash = MurmurHash.hash(userId, SEED); ※ Jedis(Java-Redis-Client) のライブラリ追加は必要 int index = hash % mapSize; jedis.setbit(data, Math.abs(index), true); jedis.bitop(BitOP.AND, destKey, keys); jedis.bitcount(key);

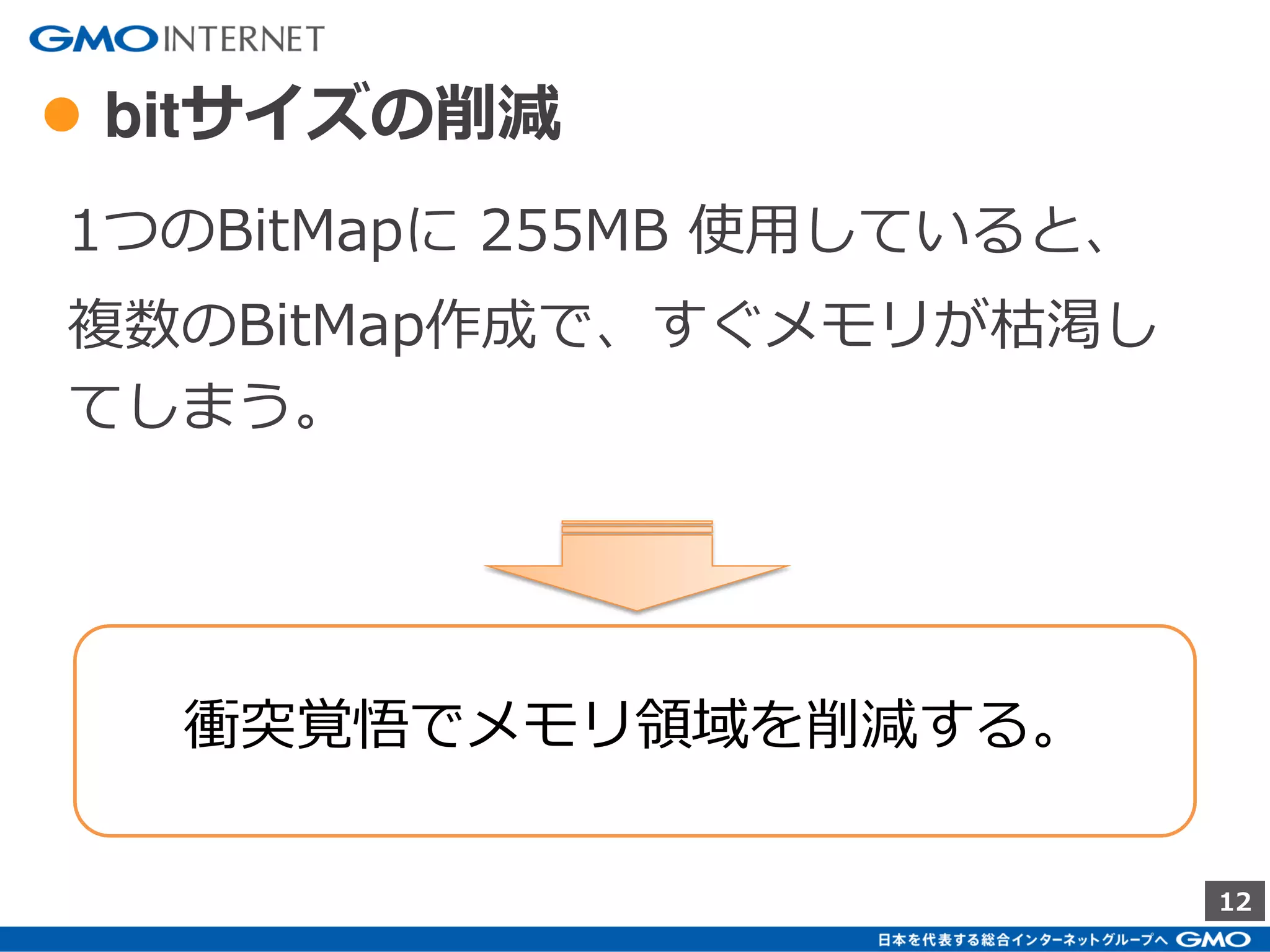

- 14. 14 ● bitサイズの削減 1つのBitMapに 255MB 使用していると、 複数のBitMap作成で、すぐメモリが枯渇し てしまう。 衝突覚悟でメモリ領域を削減する。

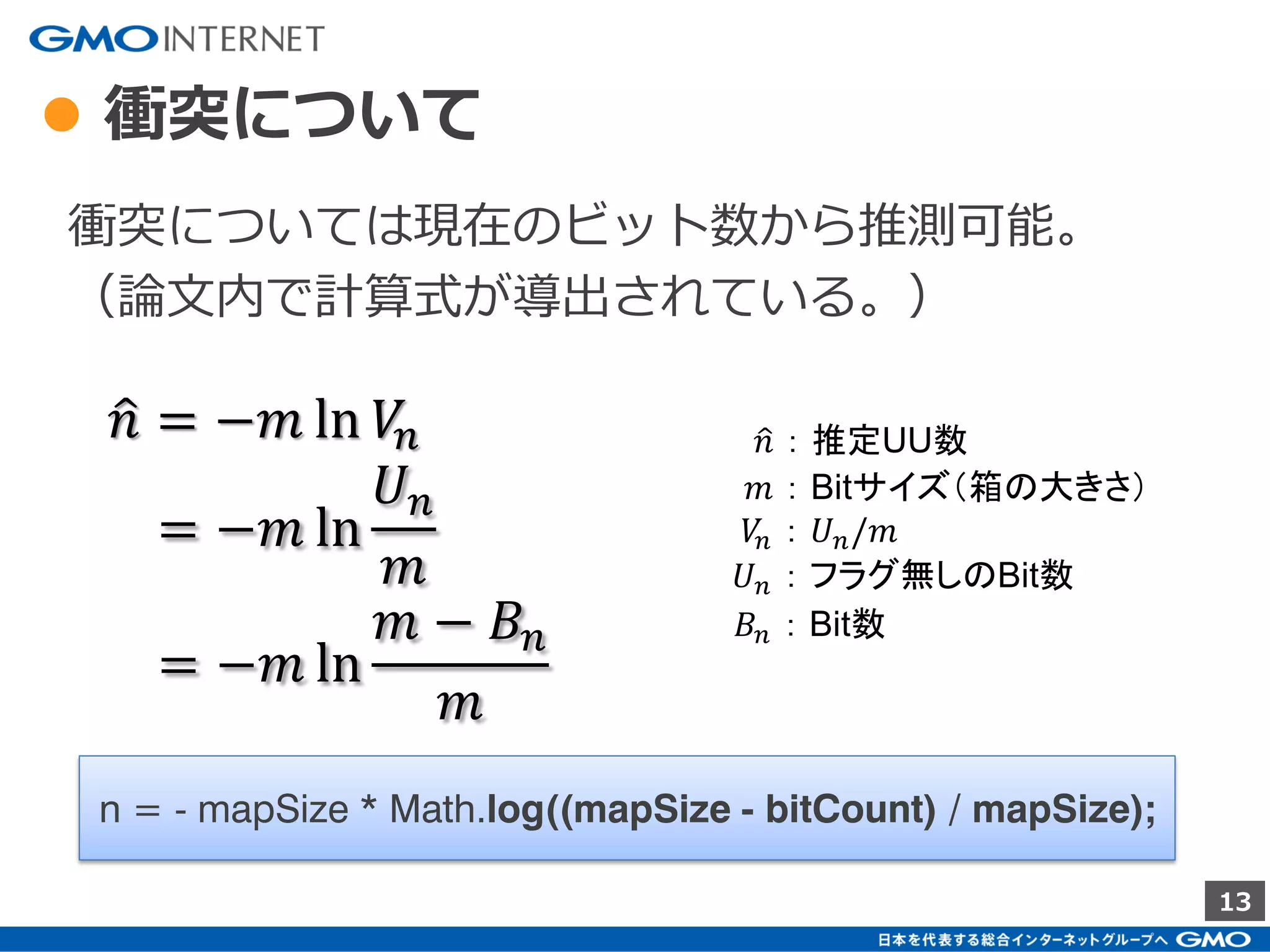

- 15. 15 ● 衝突について 衝突については現在のビット数から推測可能。 （論文内で計算式が導出されている。） 𝑛 = −𝑚 ln 𝑉𝑛 𝑛 ： 推定UU数 𝑚 ： Bitサイズ（箱の大きさ） 𝑉𝑛 ： 𝑈 𝑛/𝑚 𝑈 𝑛 ： フラグ無しのBit数 = −𝑚 ln 𝑈 𝑛 𝑚 = −𝑚 ln 𝑚 − 𝐵 𝑛 𝑚 𝐵𝑛 ： Bit数 n = - mapSize * Math.log((mapSize - bitCount) / mapSize);

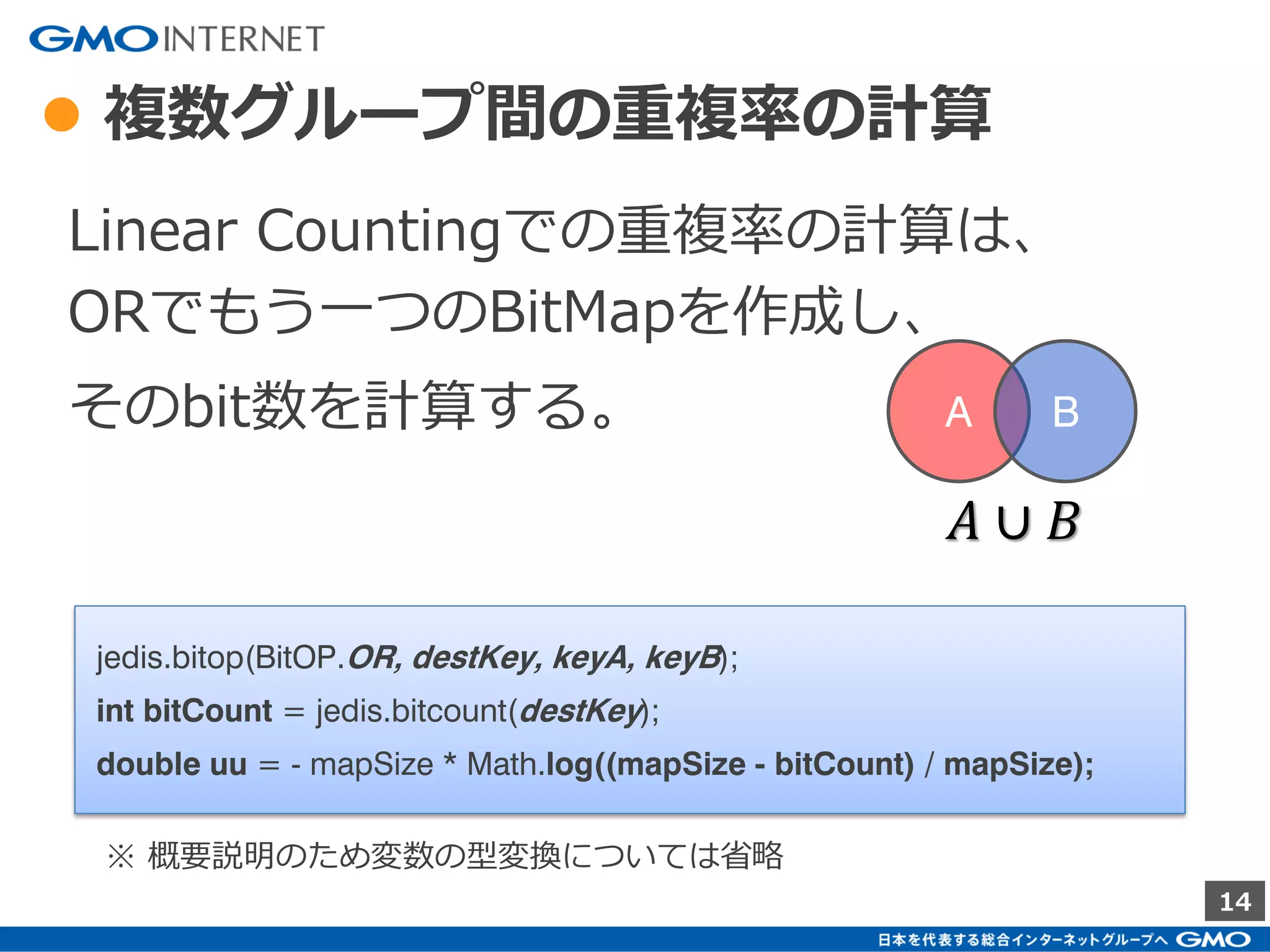

- 16. 16 ● 複数グループ間の重複率の計算 Linear Countingでの重複率の計算は、 ORでもう一つのBitMapを作成し、 そのbit数を計算する。 A B jedis.bitop(BitOP.OR, destKey, keyA, keyB); int bitCount = jedis.bitcount(destKey); double uu = - mapSize * Math.log((mapSize - bitCount) / mapSize); 𝐴 ∪ 𝐵 ※ 概要説明のため変数の型変換については省略

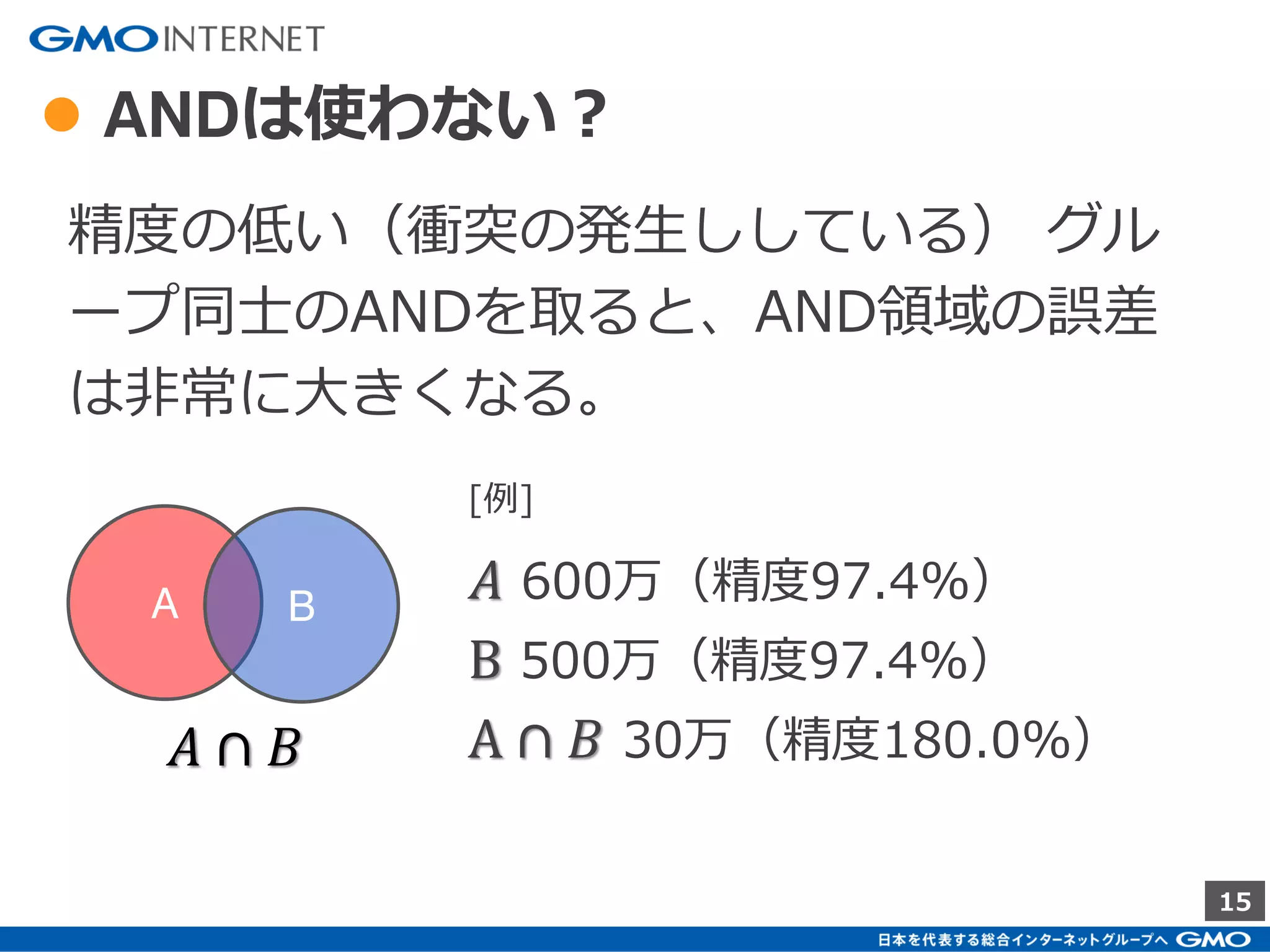

- 17. 17 ● ANDは使わない？ 精度の低い（衝突の発生ししている） グル ープ同士のANDを取ると、AND領域の誤差 は非常に大きくなる。 [例] 𝐴 600万（精度97.4%） B 500万（精度97.4%） A ∩ 𝐵 30万（精度180.0%） A B 𝐴 ∩ 𝐵

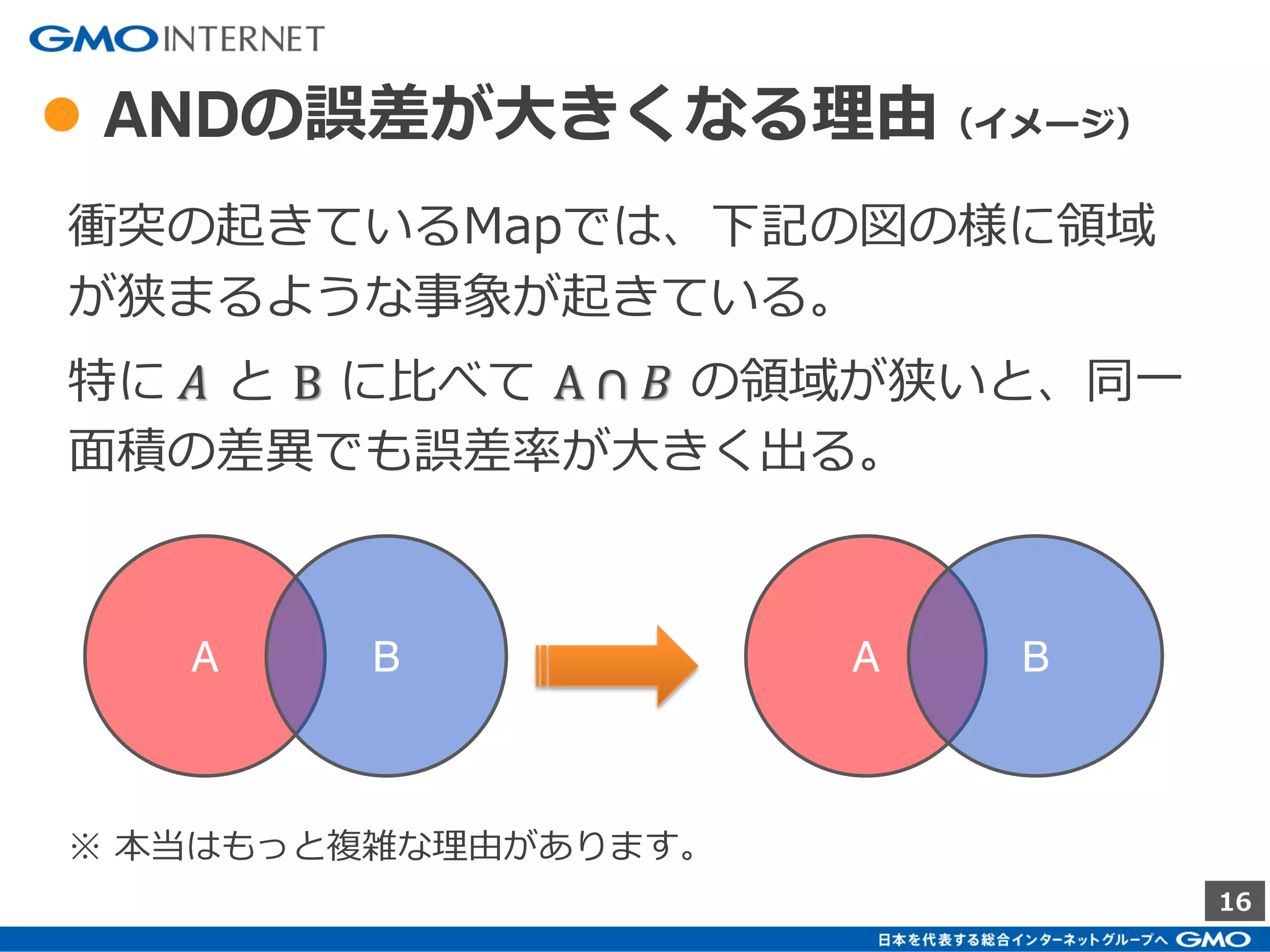

- 18. 18 ● ANDの誤差が大きくなる理由（イメージ） 衝突の起きているMapでは、下記の図の様に領域 が狭まるような事象が起きている。 特に 𝐴 と B に比べて A ∩ 𝐵 の領域が狭いと、同一 面積の差異でも誤差率が大きく出る。 A B A B ※ 本当はもっと複雑な理由があります。

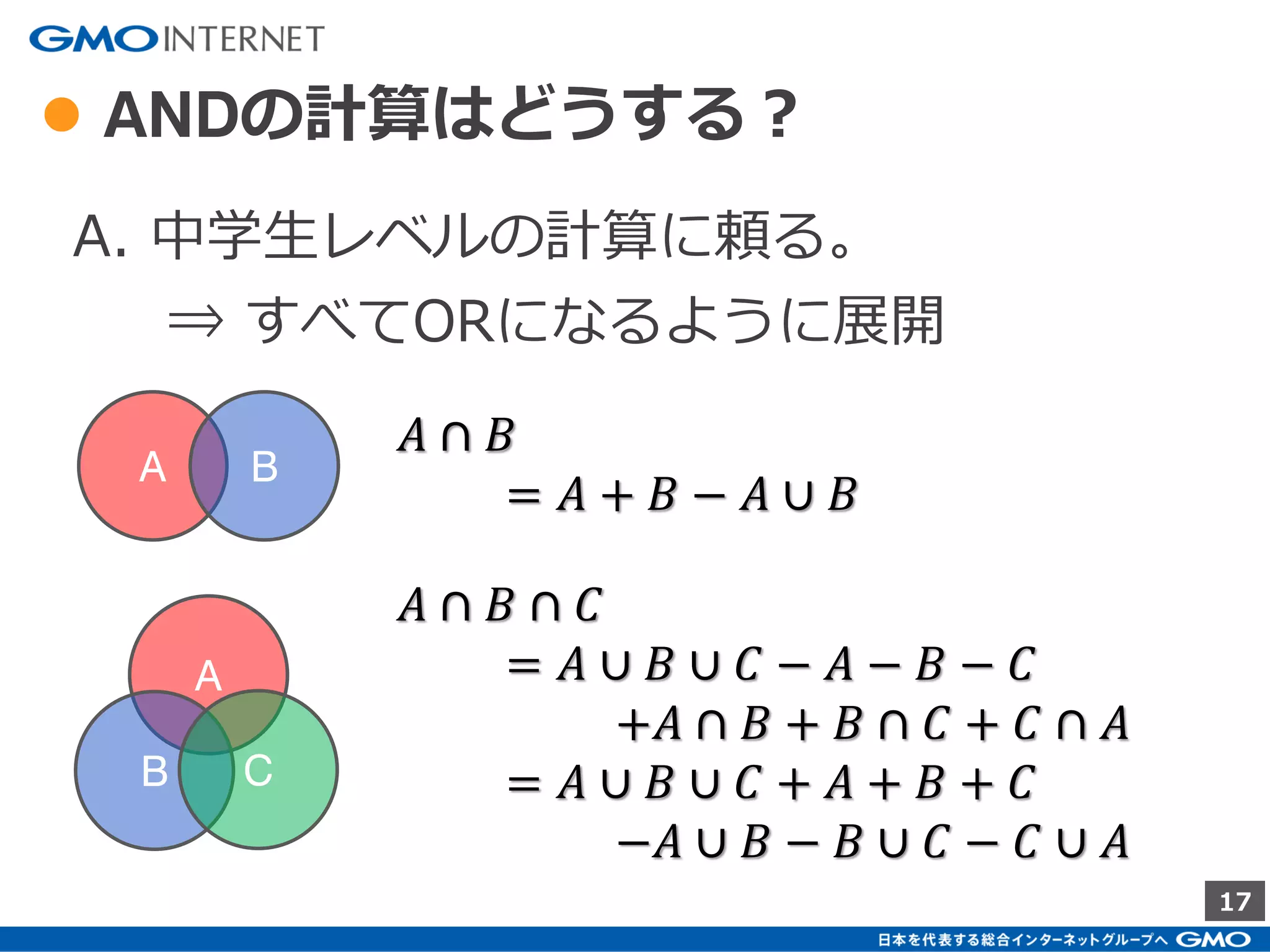

- 19. 19 ● ANDの計算はどうする？ A. 中学生レベルの計算に頼る。 A B A B C 𝐴 ∩ 𝐵 = 𝐴 + 𝐵 − 𝐴 ∪ 𝐵 𝐴 ∩ 𝐵 ∩ 𝐶 = 𝐴 ∪ 𝐵 ∪ 𝐶 − 𝐴 − 𝐵 − 𝐶 +𝐴 ∩ 𝐵 + 𝐵 ∩ 𝐶 + 𝐶 ∩ 𝐴 = 𝐴 ∪ 𝐵 ∪ 𝐶 + 𝐴 + 𝐵 + 𝐶 −𝐴 ∪ 𝐵 − 𝐵 ∪ 𝐶 − 𝐶 ∪ 𝐴 ⇒ すべてORになるように展開

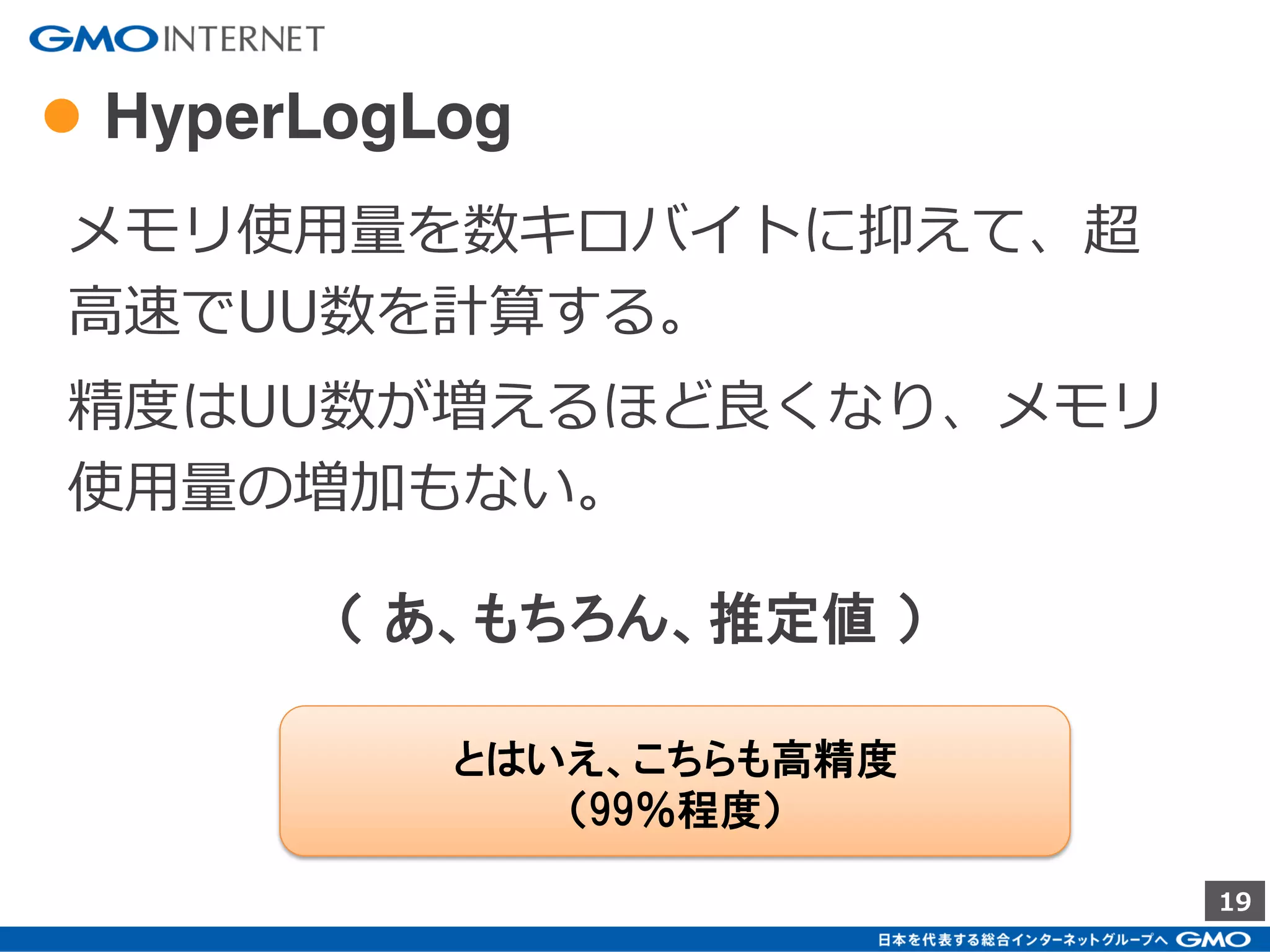

- 20. 20 HyperLogLog

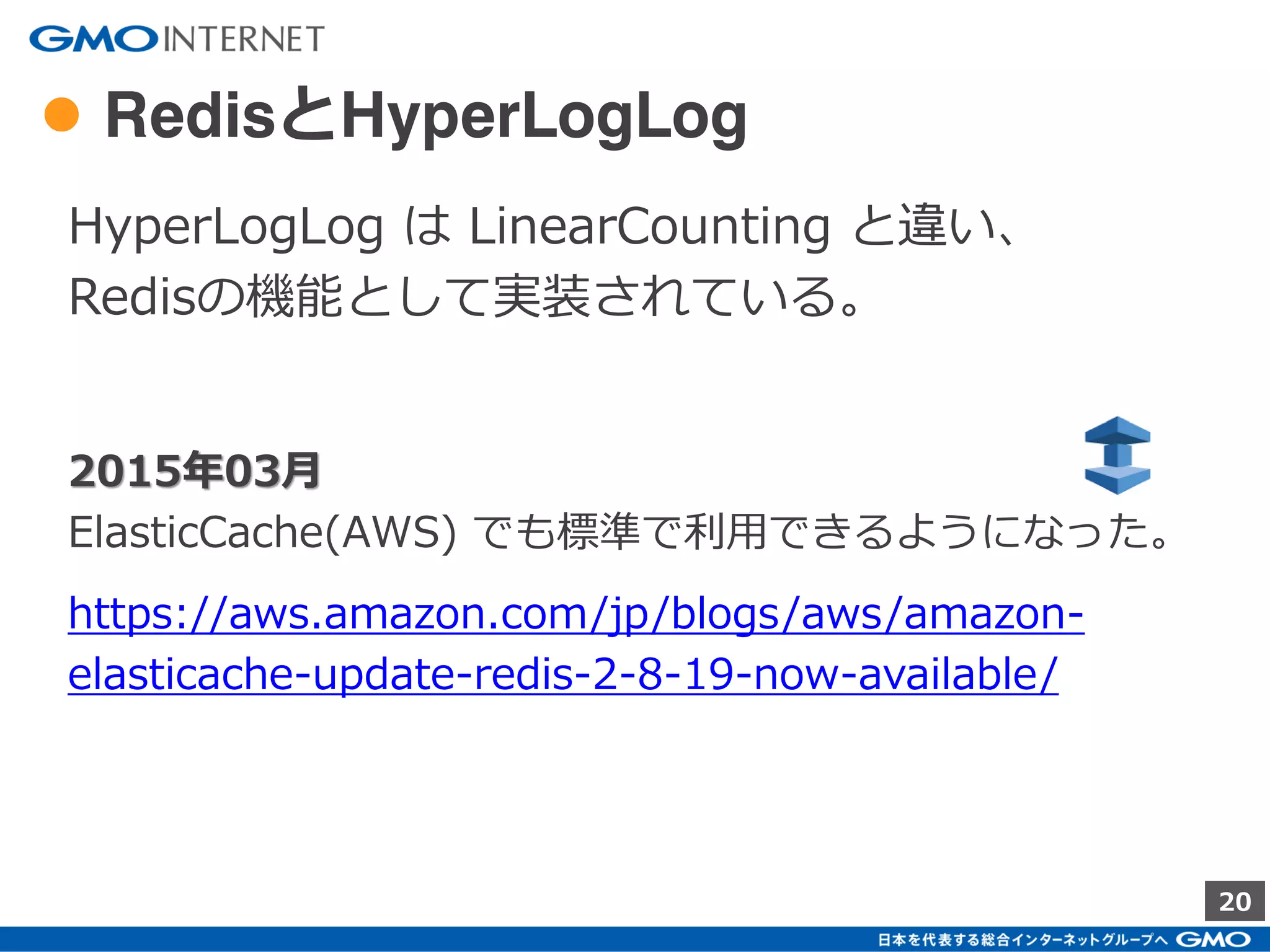

- 22. 22 ● RedisとHyperLogLog HyperLogLog は LinearCounting と違い、 Redisの機能として実装されている。 2015年03月 ElasticCache(AWS) でも標準で利用できるようになった。 https://aws.amazon.com/jp/blogs/aws/amazon- elasticache-update-redis-2-8-19-now-available/

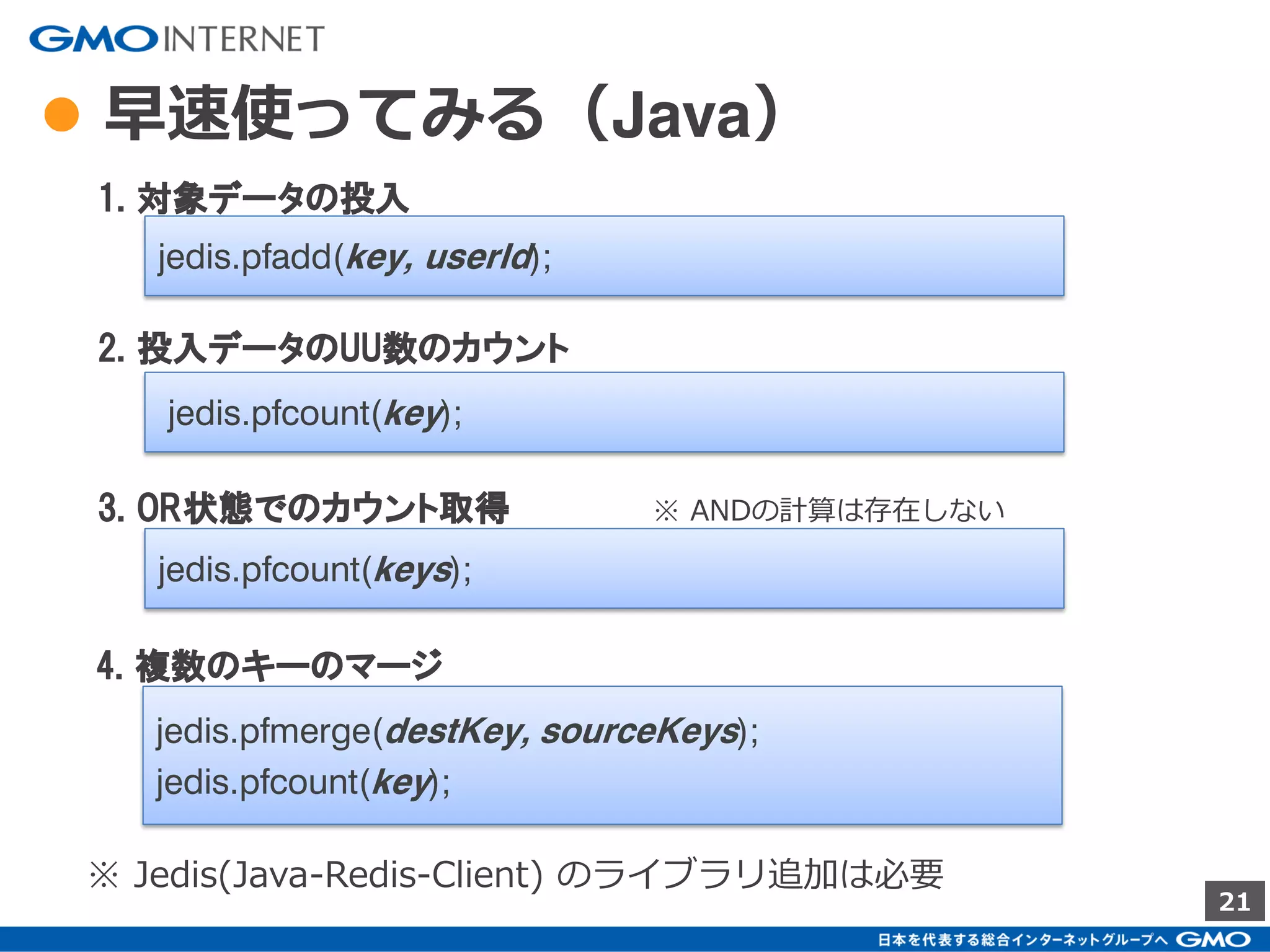

- 23. 23 ● 早速使ってみる（Java） 2. 投入データのUU数のカウント 3. OR状態でのカウント取得 ※ ANDの計算は存在しない 1. 対象データの投入 jedis.pfadd(key, userId); ※ Jedis(Java-Redis-Client) のライブラリ追加は必要 jedis.pfcount(keys); jedis.pfcount(key); 4. 複数のキーのマージ jedis.pfmerge(destKey, sourceKeys); jedis.pfcount(key);

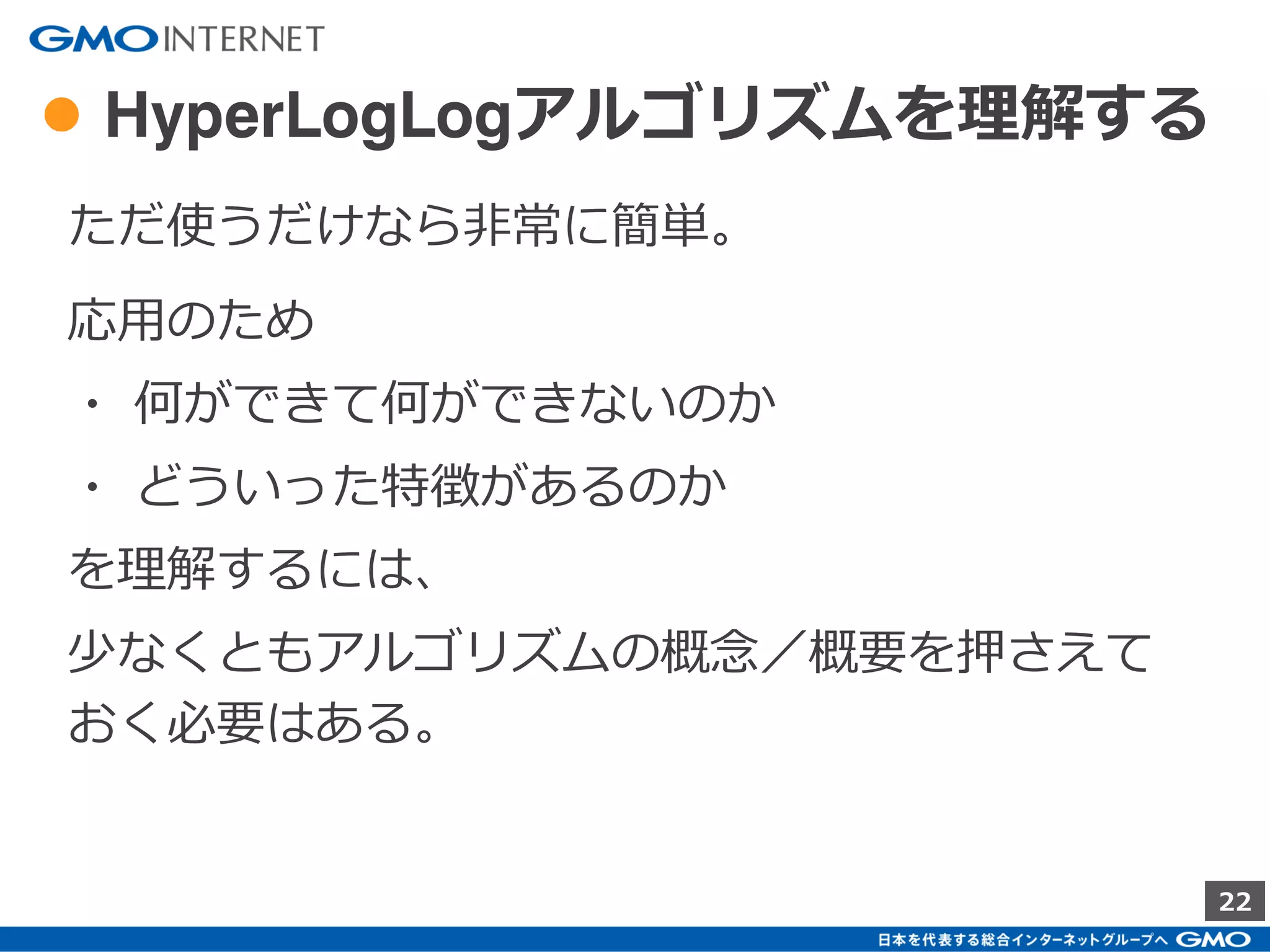

- 24. 24 ● HyperLogLogアルゴリズムを理解する ただ使うだけなら非常に簡単。 応用のため ・ 何ができて何ができないのか ・ どういった特徴があるのか を理解するには、 少なくともアルゴリズムの概念／概要を押さえて おく必要はある。

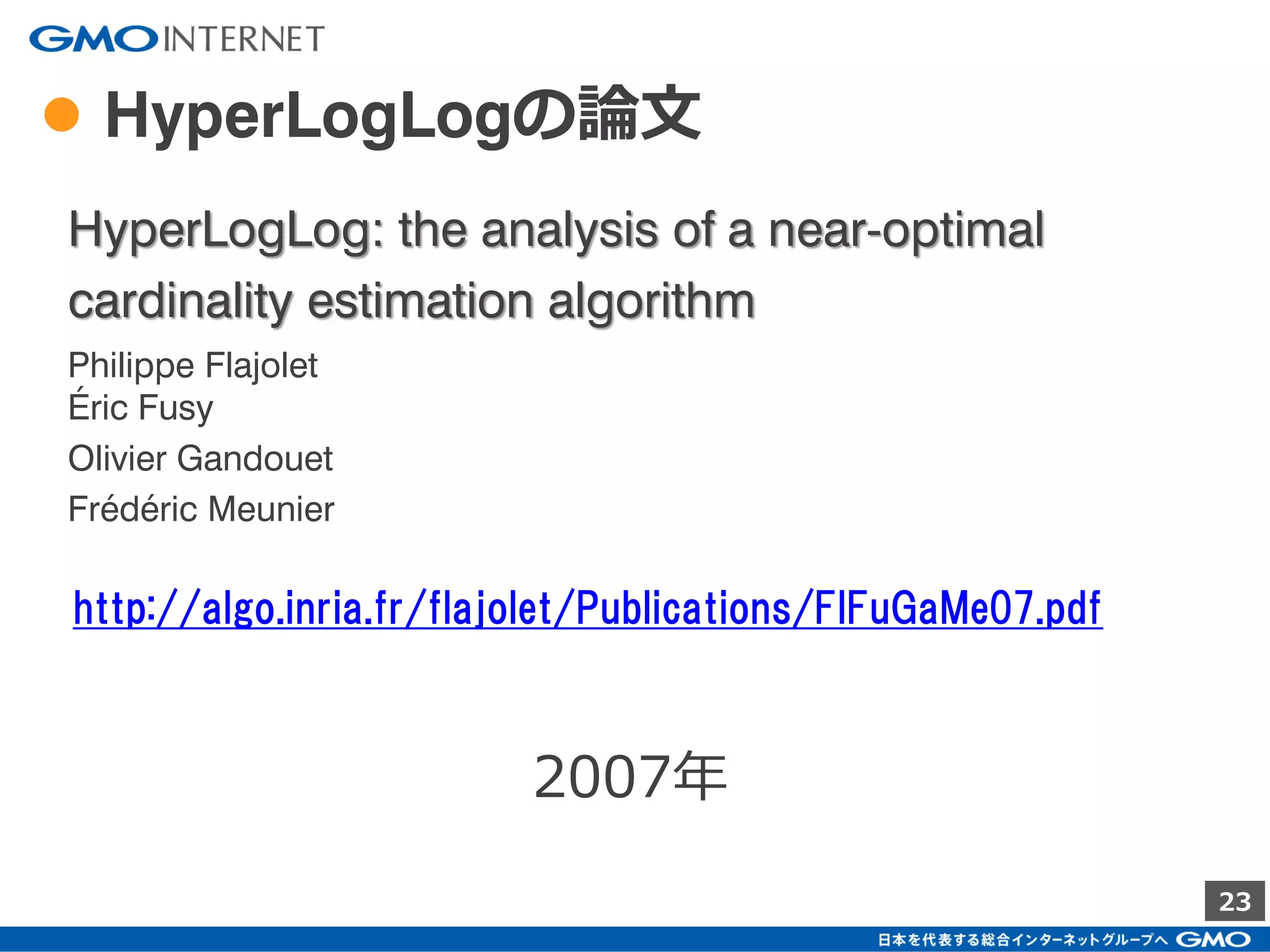

- 25. 25 ● HyperLogLogの論文 HyperLogLog: the analysis of a near-optimal cardinality estimation algorithm Philippe Flajolet Éric Fusy Olivier Gandouet Frédéric Meunier http://algo.inria.fr/flajolet/Publications/FlFuGaMe07.pdf 2007年

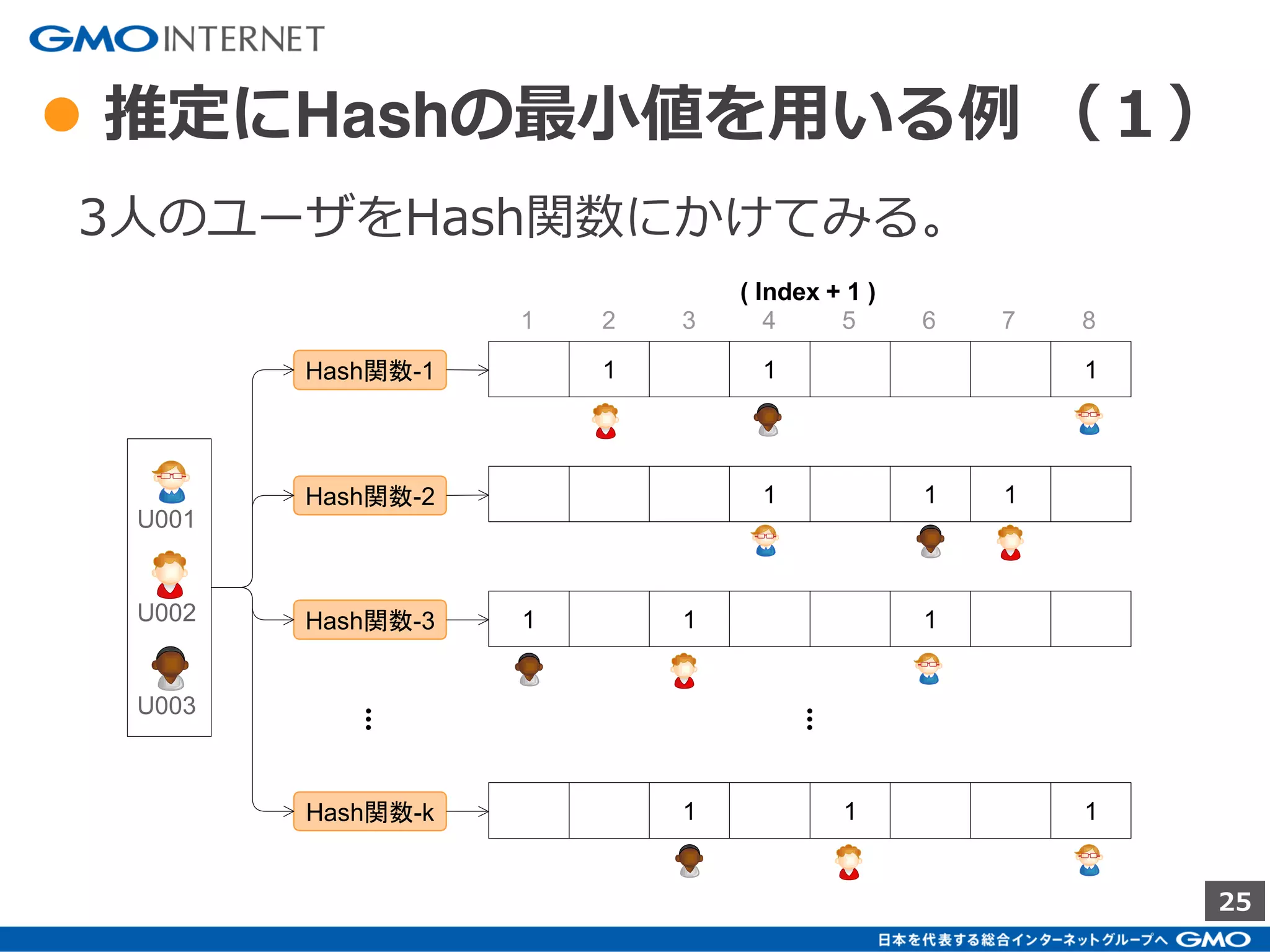

- 27. 27 ● 推定にHashの最小値を用いる例 （１） Hash関数-1 Hash関数-2 Hash関数-3 Hash関数-k 1 1 1 1 1 1 1 1 1 1 1 1 … … U001 U002 U003 1 2 3 4 5 6 7 8 ( Index + 1 ) 3人のユーザをHash関数にかけてみる。

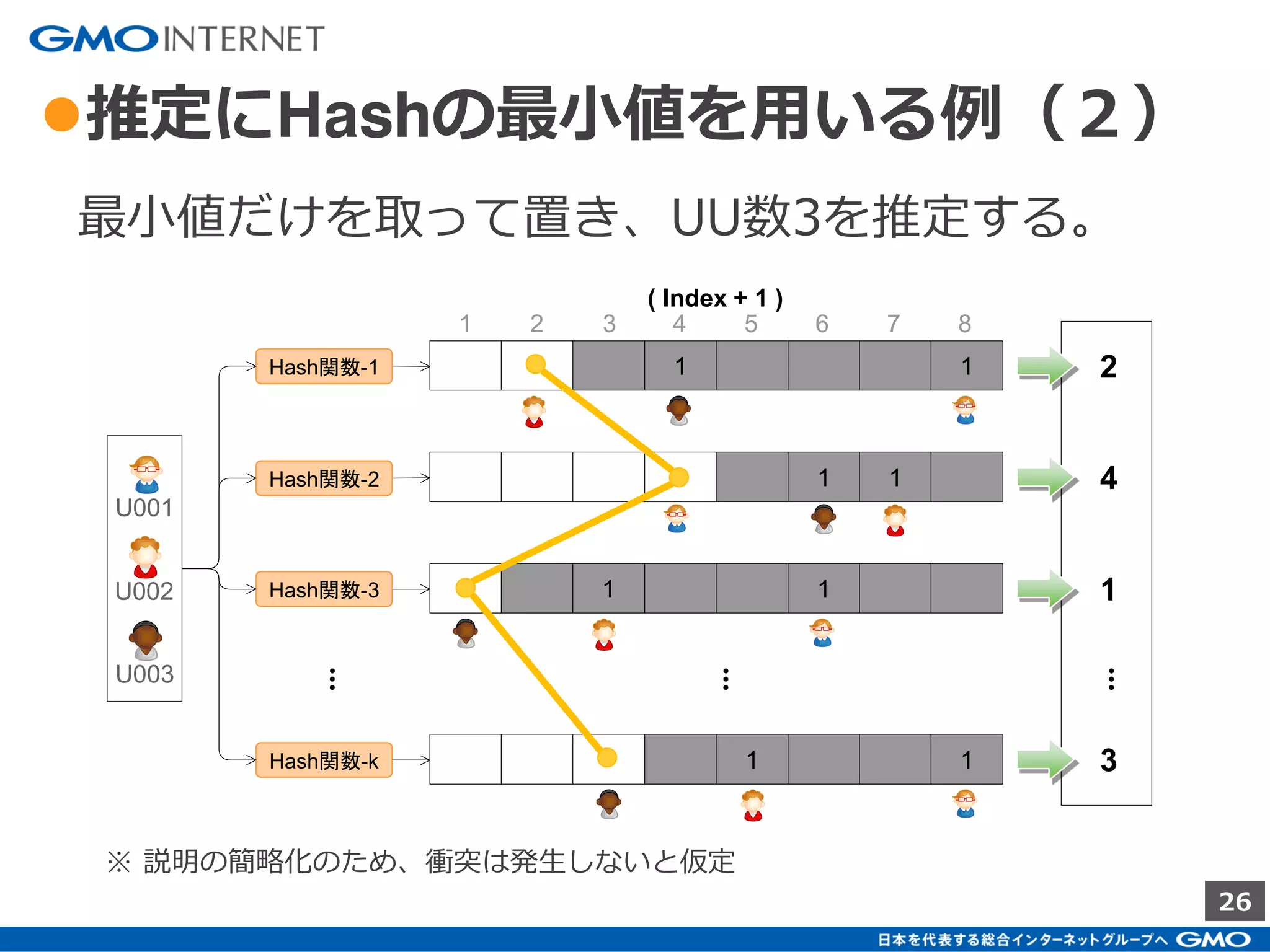

- 28. 28 ●推定にHashの最小値を用いる例（２） 最小値だけを取って置き、UU数3を推定する。 Hash関数-1 Hash関数-2 Hash関数-3 Hash関数-k 1 1 1 1 1 1 1 1 … … U001 U002 U003 1 2 3 4 5 6 7 8 ( Index + 1 ) 2 4 1 3 … ※ 説明の簡略化のため、衝突は発生しないと仮定

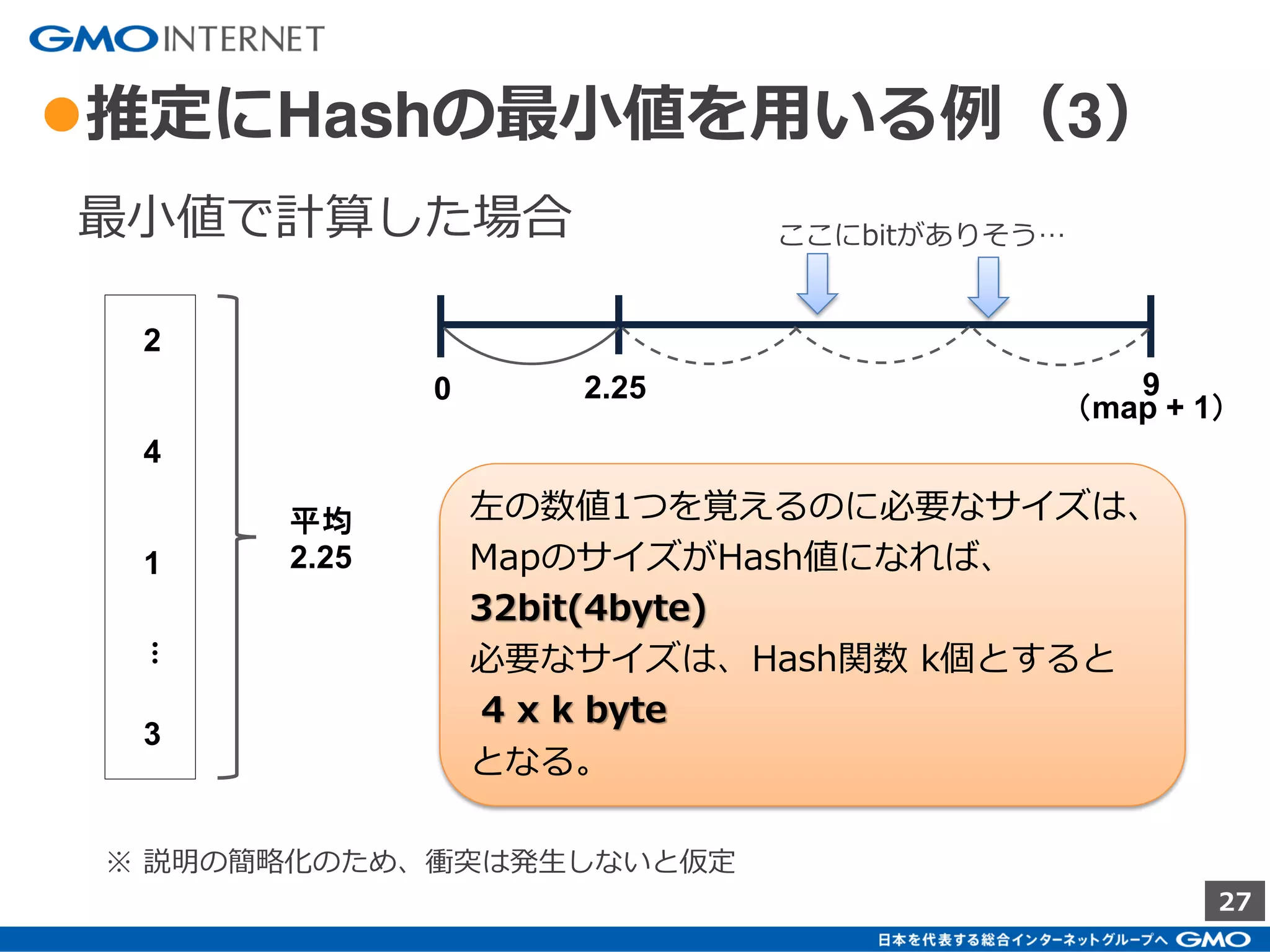

- 29. 29 左の数値1つを覚えるのに必要なサイズは、 MapのサイズがHash値になれば、 32bit(4byte) 必要なサイズは、Hash関数 k個とすると 4 x k byte となる。 ●推定にHashの最小値を用いる例（3） 最小値で計算した場合 2 4 1 3 … 平均 2.25 ※ 説明の簡略化のため、衝突は発生しないと仮定 2.25 9 （map + 1） 0 ここにbitがありそう…

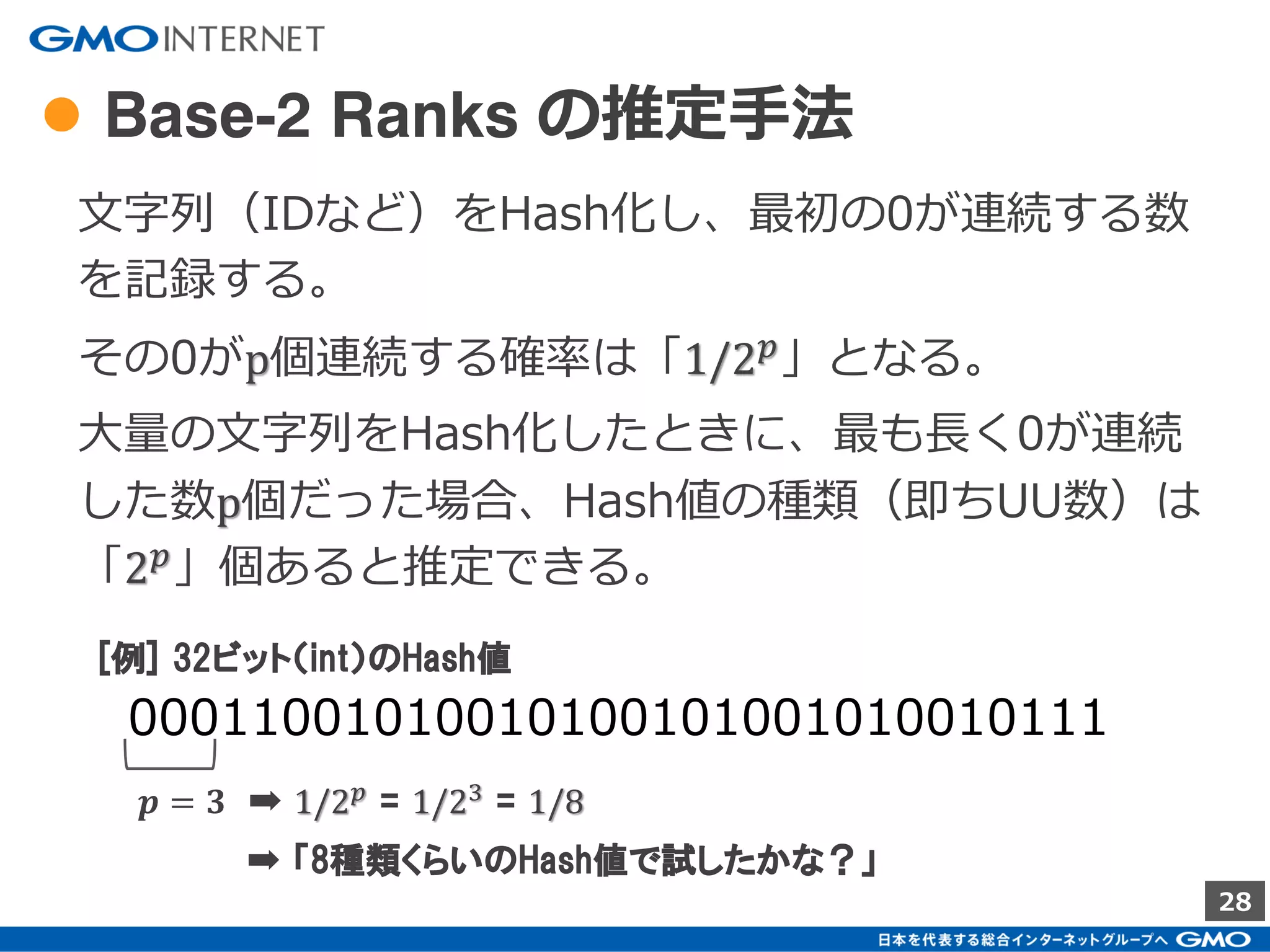

- 30. 30 ● Base-2 Ranks の推定手法 00011001010010100101001010010111 文字列（IDなど）をHash化し、最初の0が連続する数 を記録する。 その0がp個連続する確率は「1/2 𝑝」となる。 大量の文字列をHash化したときに、最も長く0が連続 した数p個だった場合、Hash値の種類（即ちUU数）は 「2 𝑝」個あると推定できる。 [例] 32ビット（int）のHash値 𝒑 = 𝟑 ➡ 1/2 𝑝 = 1/23 = 1/8 ➡ 「8種類くらいのHash値で試したかな？」

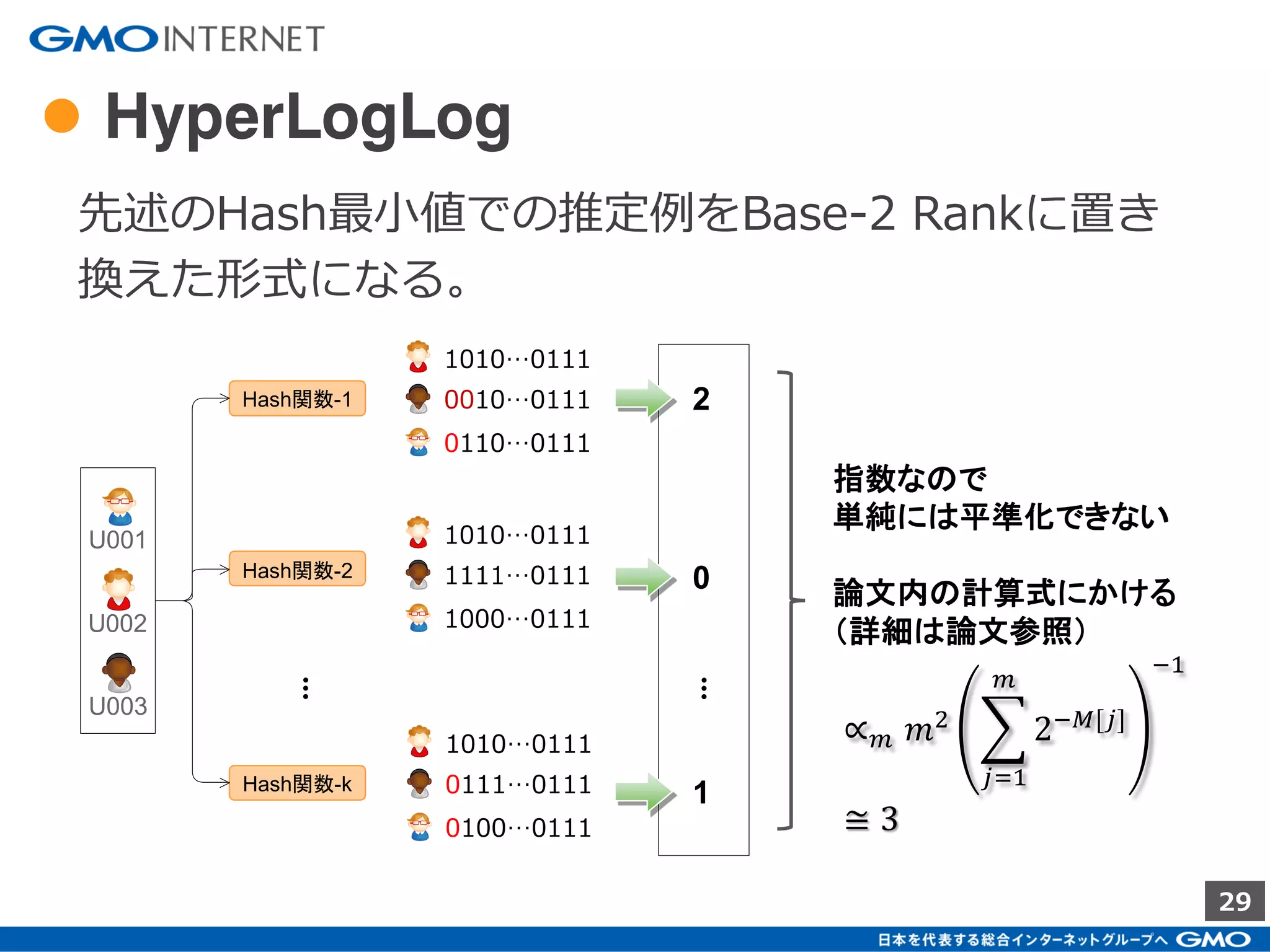

- 31. 31 ● HyperLogLog 先述のHash最小値での推定例をBase-2 Rankに置き 換えた形式になる。 Hash関数-1 Hash関数-2 Hash関数-k … U001 U002 U003 2 0 1 … 1010…0111 0010…0111 0110…0111 1010…0111 1111…0111 1000…0111 1010…0111 0111…0111 0100…0111 指数なので 単純には平準化できない 論文内の計算式にかける （詳細は論文参照） ∝ 𝑚 𝑚2 2−𝑀[𝑗] 𝑚 𝑗=1 −1 ≅ 3

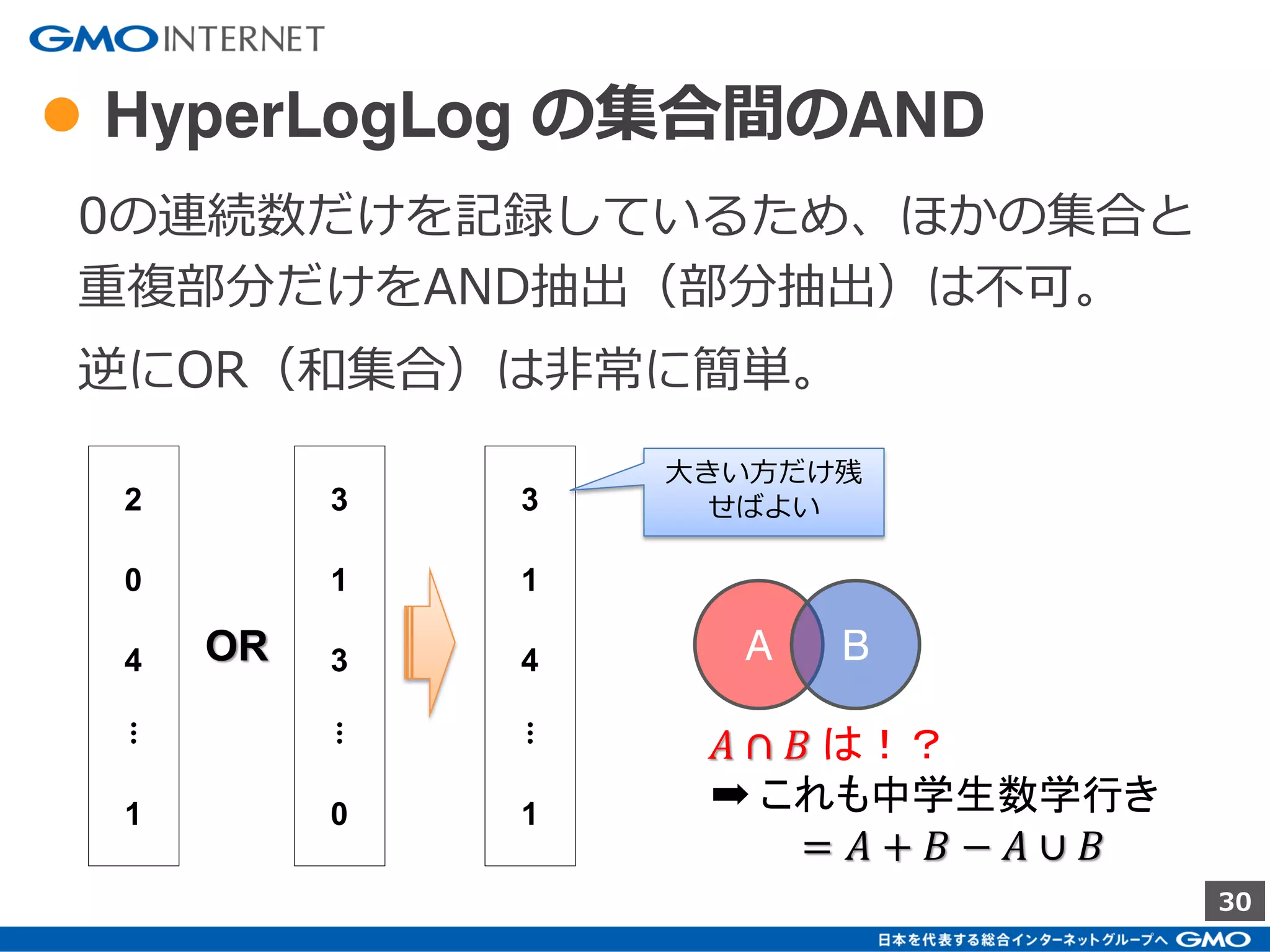

- 32. 32 ● HyperLogLog の集合間のAND 0の連続数だけを記録しているため、ほかの集合と 重複部分だけをAND抽出（部分抽出）は不可。 逆にOR（和集合）は非常に簡単。 0 1 … 2 4 1 0 … 3 3 1 1 …3 4OR 大きい方だけ残 せばよい A B 𝐴 ∩ 𝐵 は！？ ➡ これも中学生数学行き = 𝐴 + 𝐵 − 𝐴 ∪ 𝐵

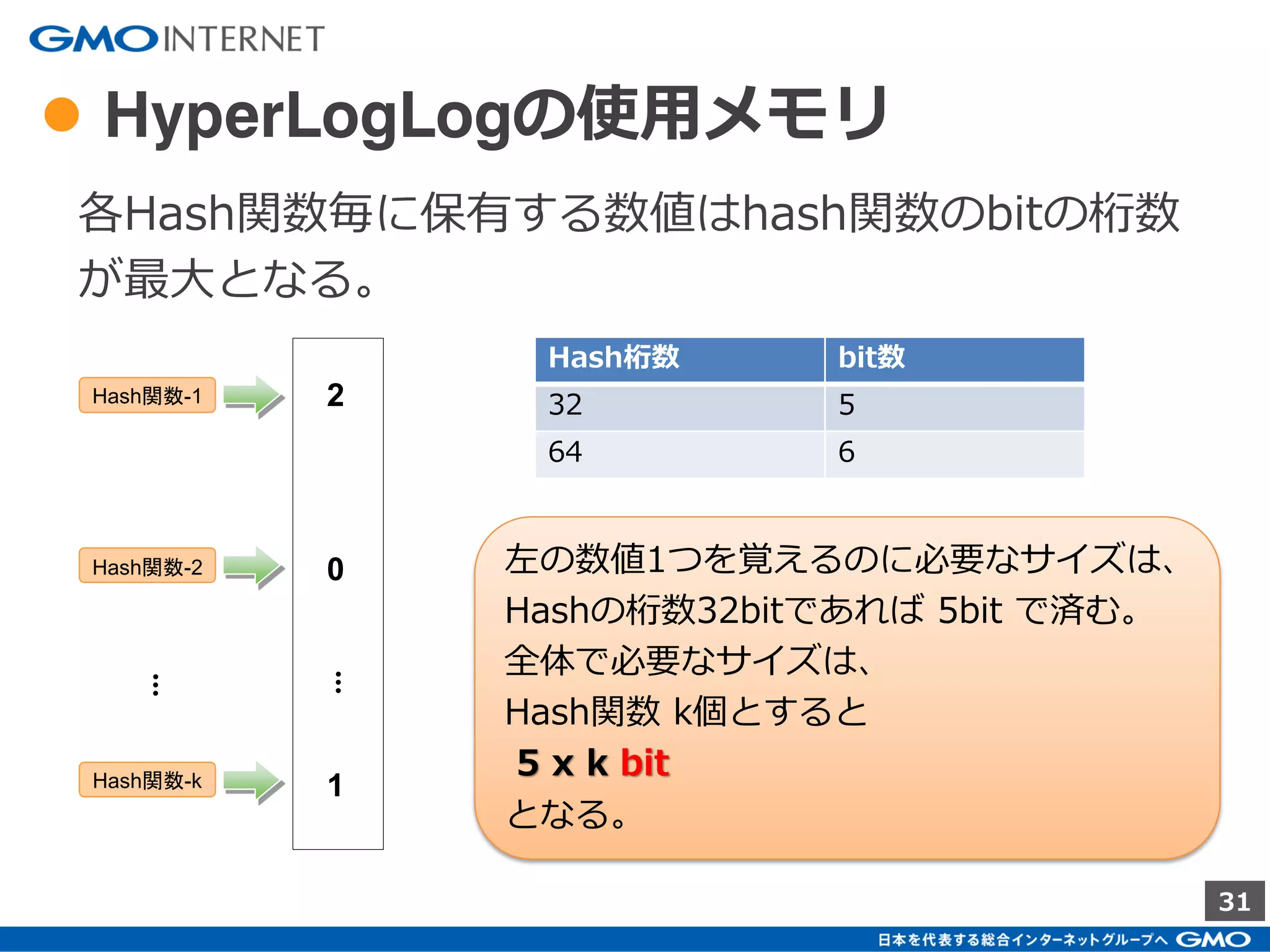

- 33. 33 ● HyperLogLogの使用メモリ 各Hash関数毎に保有する数値はhash関数のbitの桁数 が最大となる。 2 0 1 … Hash桁数 bit数 32 5 64 6 Hash関数-1 Hash関数-2 Hash関数-k … 左の数値1つを覚えるのに必要なサイズは、 Hashの桁数32bitであれば 5bit で済む。 全体で必要なサイズは、 Hash関数 k個とすると 5 x k bit となる。

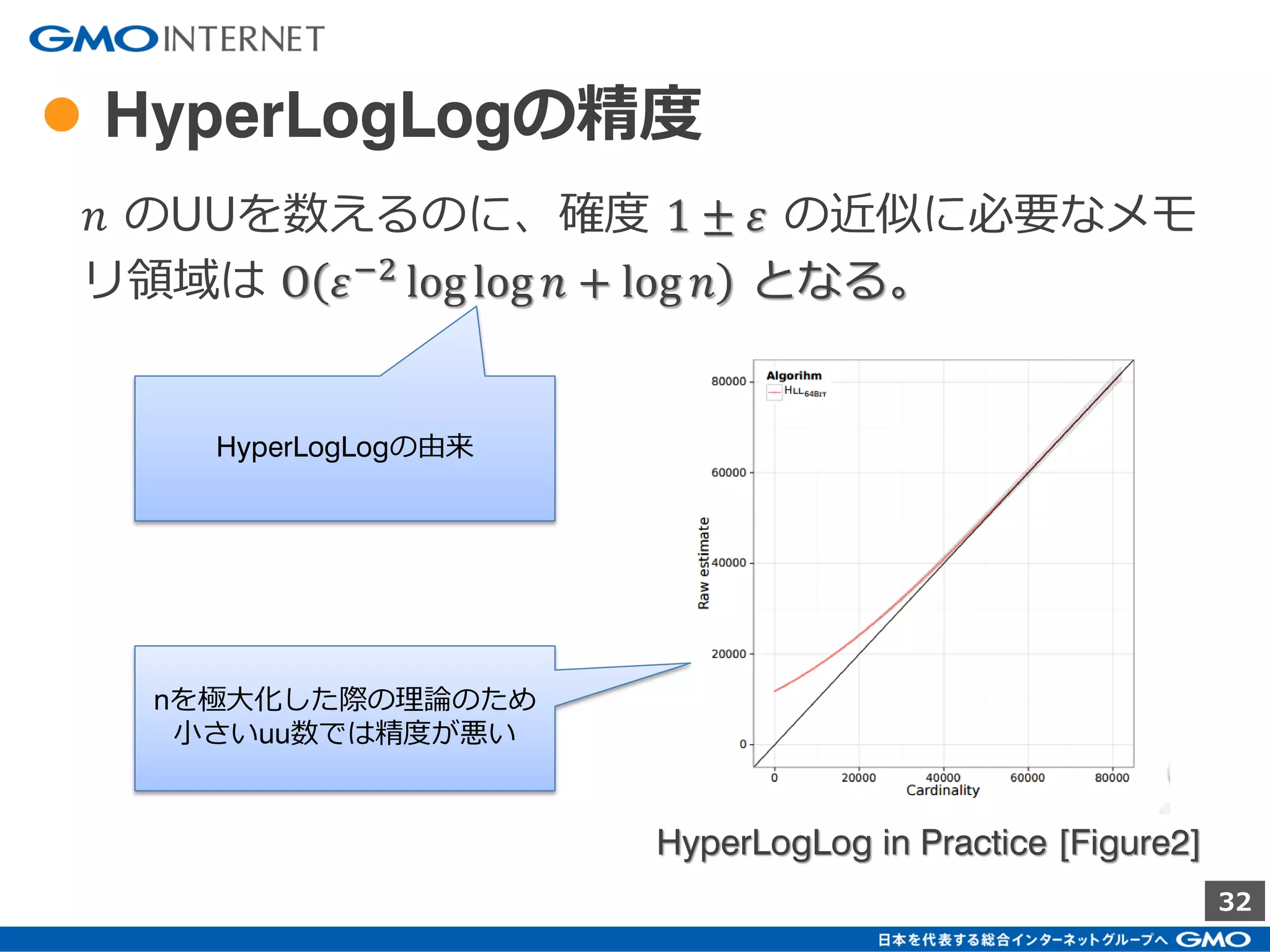

- 34. 34 ● HyperLogLogの精度 HyperLogLog in Practice [Figure2] 𝑛 のUUを数えるのに、確度 1 ± 𝜀 の近似に必要なメモ リ領域は O 𝜀−2 log log 𝑛 + log 𝑛 となる。 nを極大化した際の理論のため 小さいuu数では精度が悪い HyperLogLogの由来

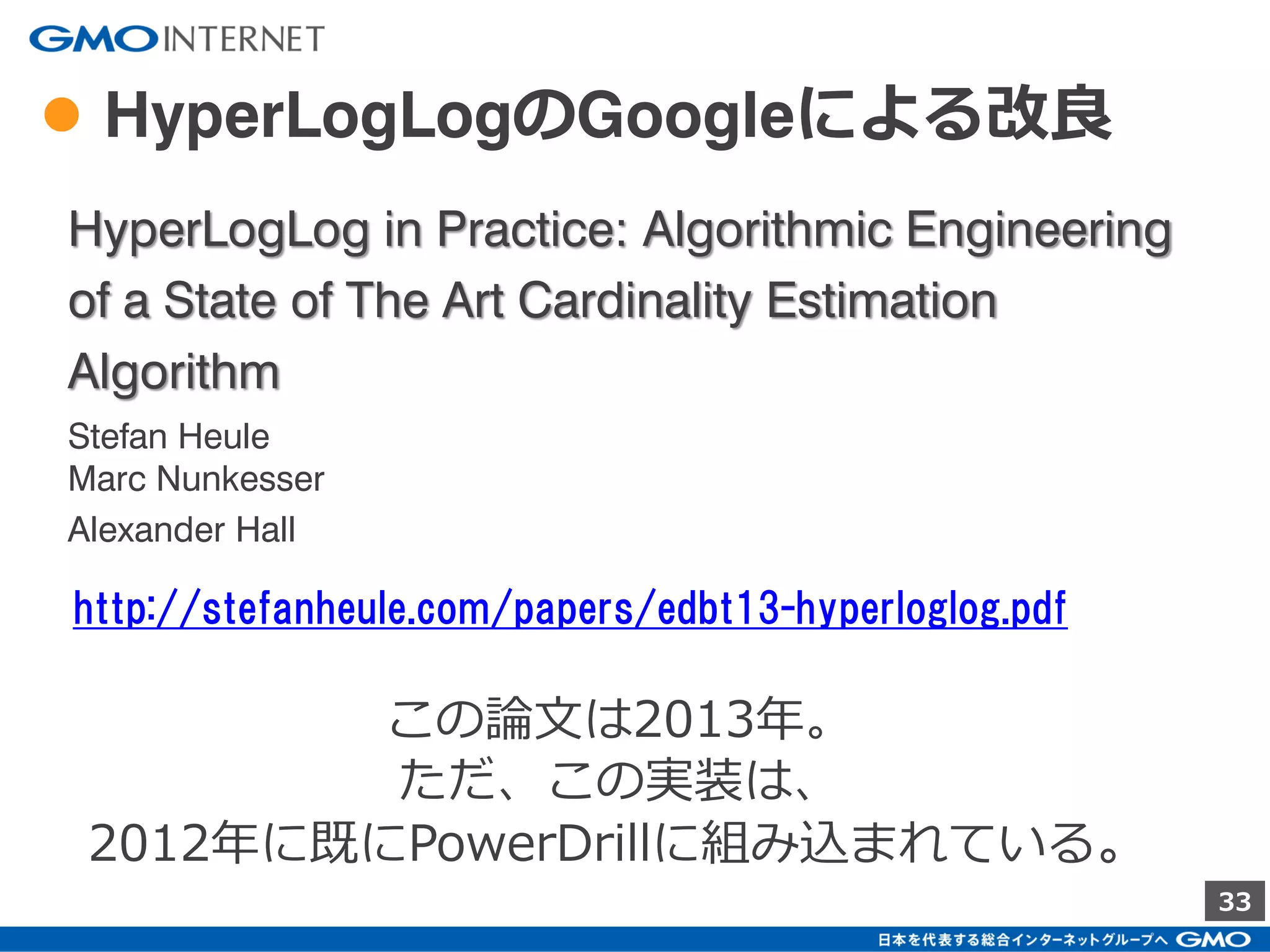

- 35. 35 ● HyperLogLogのGoogleによる改良 HyperLogLog in Practice: Algorithmic Engineering of a State of The Art Cardinality Estimation Algorithm Stefan Heule Marc Nunkesser Alexander Hall http://stefanheule.com/papers/edbt13-hyperloglog.pdf この論文は2013年。 ただ、この実装は、 2012年に既にPowerDrillに組み込まれている。

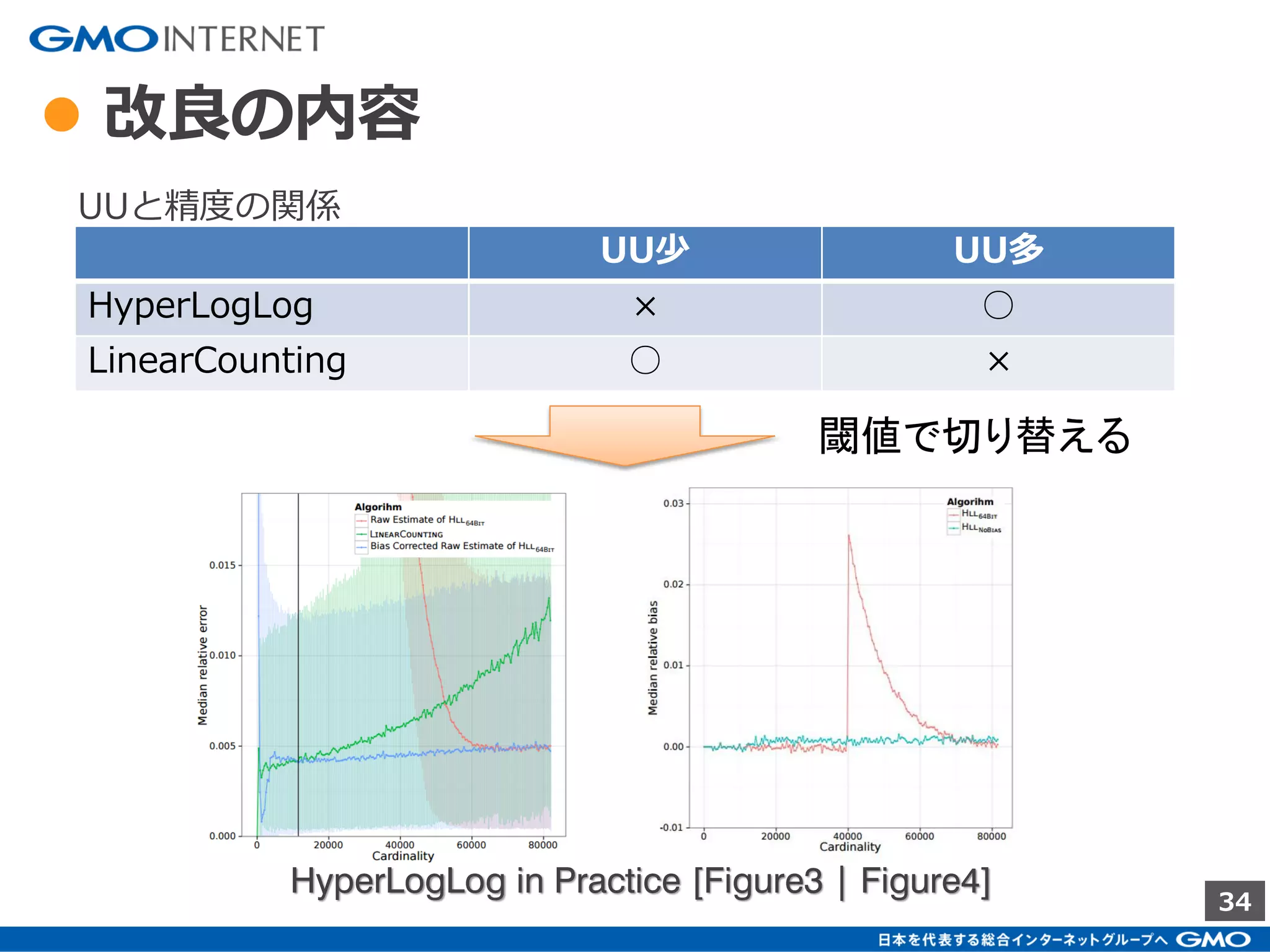

- 36. 36 ● 改良の内容 UUと精度の関係 UU少 UU多 HyperLogLog × ○ LinearCounting ○ × 閾値で切り替える HyperLogLog in Practice [Figure3 | Figure4]

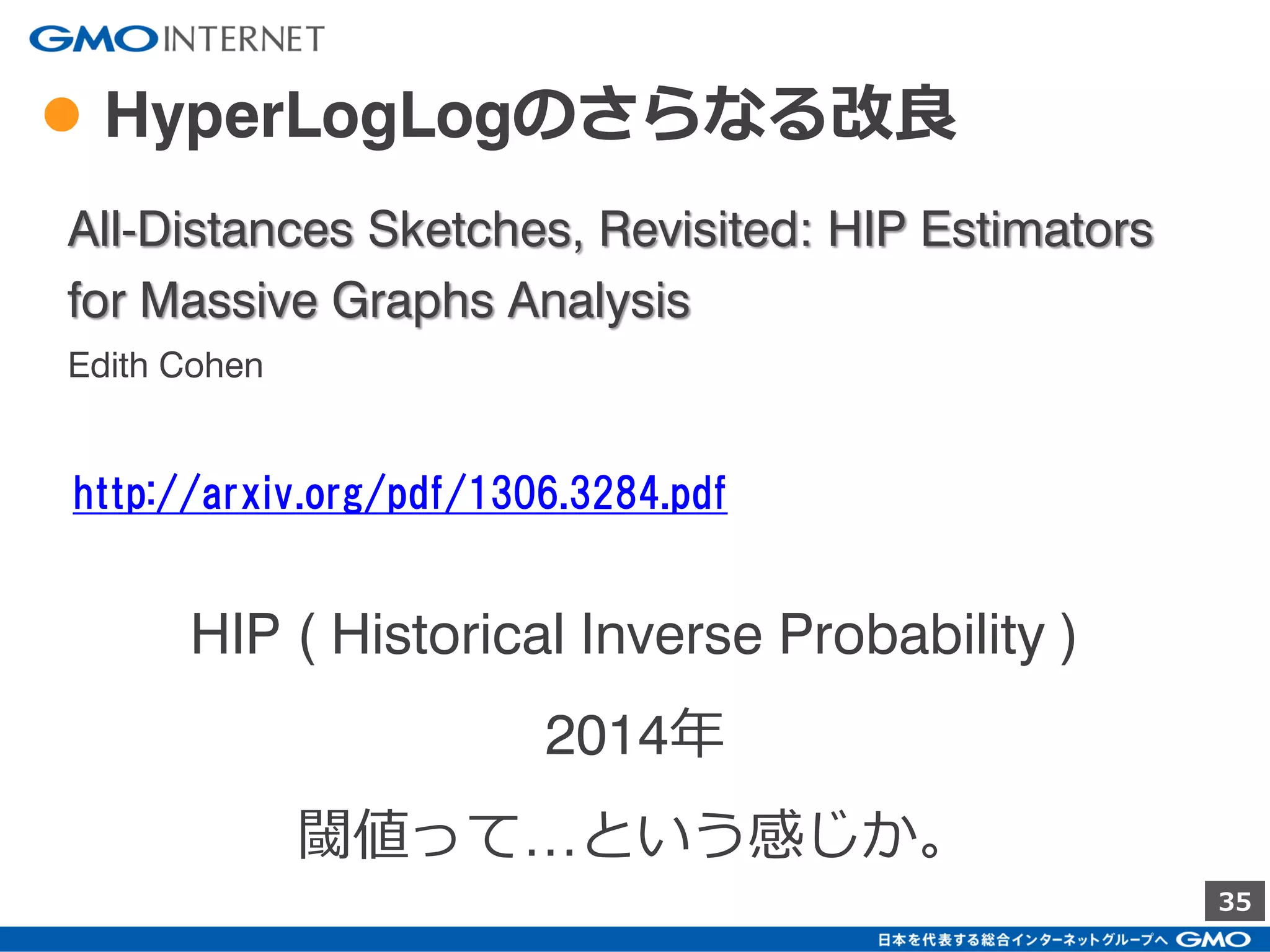

- 37. 37 ● HyperLogLogのさらなる改良 All-Distances Sketches, Revisited: HIP Estimators for Massive Graphs Analysis Edith Cohen http://arxiv.org/pdf/1306.3284.pdf HIP ( Historical Inverse Probability ) 2014年 閾値って…という感じか。

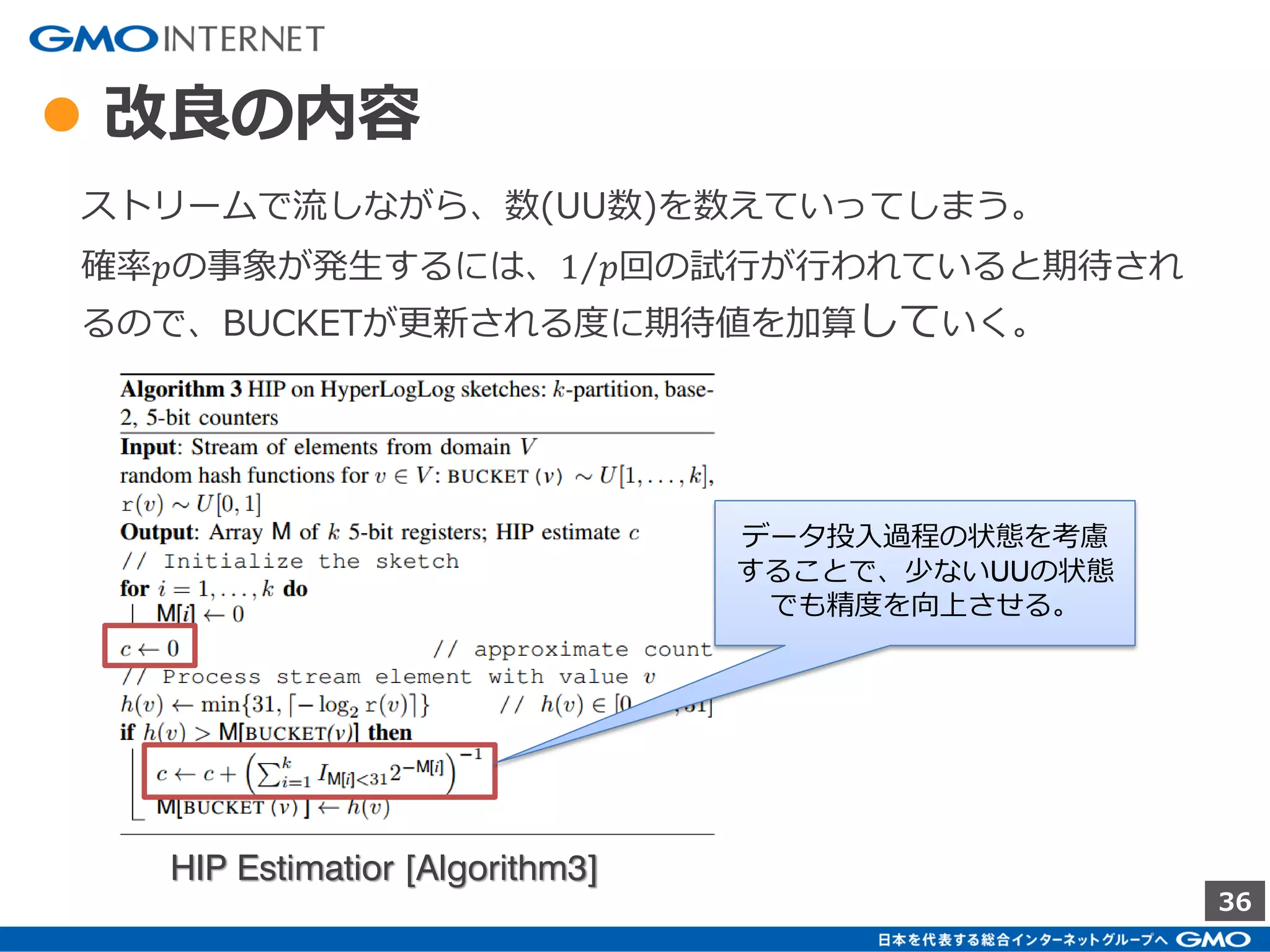

- 38. 38 ● 改良の内容 ストリームで流しながら、数(UU数)を数えていってしまう。 確率𝑝の事象が発生するには、1 𝑝回の試行が行われていると期待され るので、BUCKETが更新される度に期待値を加算していく。 HIP Estimatior [Algorithm3] データ投入過程の状態を考慮 することで、少ないUUの状態 でも精度を向上させる。
- 40. 40 実運用への組込

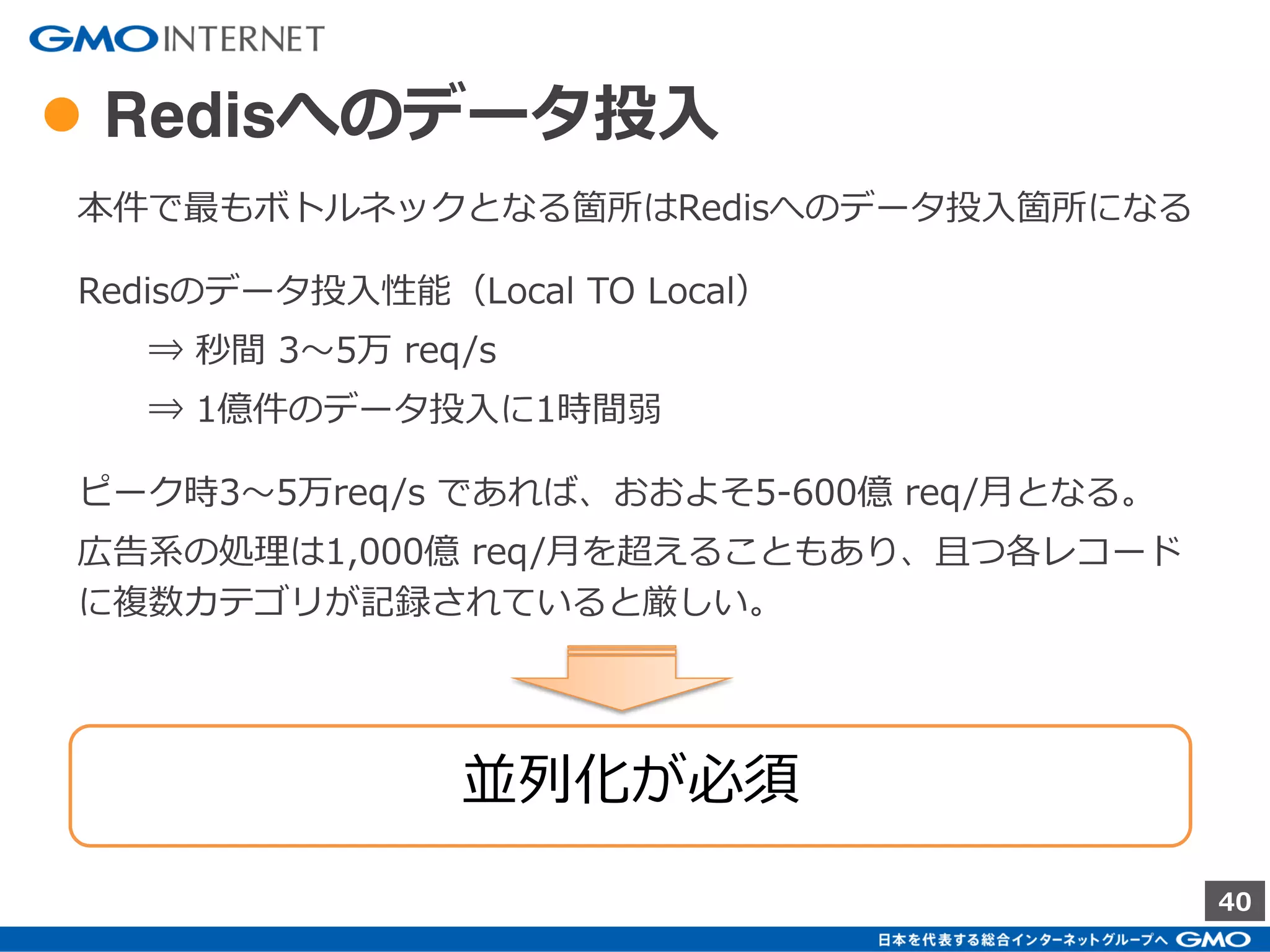

- 42. 42 ● Redisへのデータ投入 本件で最もボトルネックとなる箇所はRedisへのデータ投入箇所になる Redisのデータ投入性能（Local TO Local） ⇒ 秒間 3～5万 req/s ⇒ 1億件のデータ投入に1時間弱 ピーク時3～5万req/s であれば、おおよそ5-600億 req/月となる。 広告系の処理は1,000億 req/月を超えることもあり、且つ各レコード に複数カテゴリが記録されていると厳しい。 並列化が必須

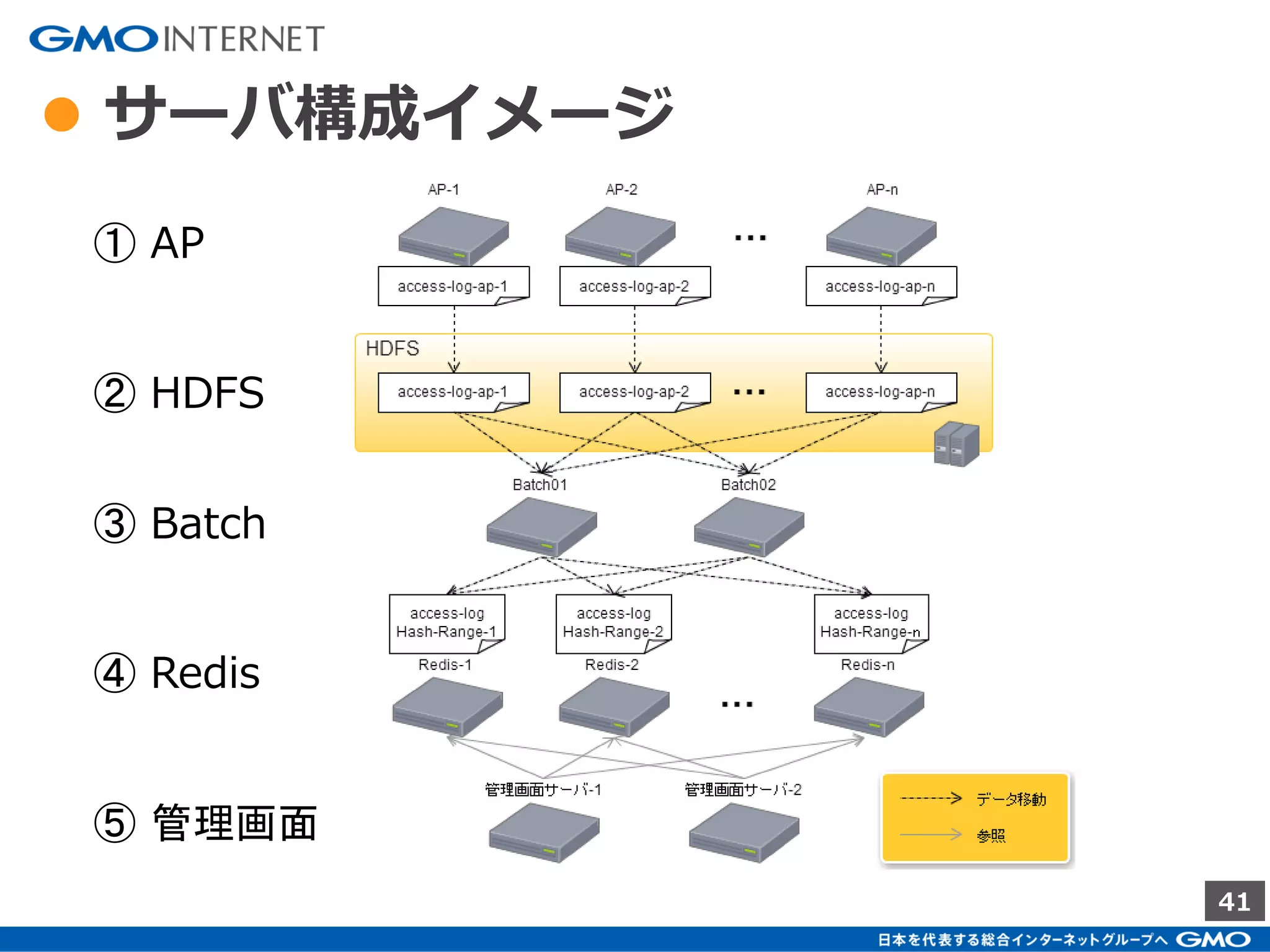

- 43. 43 ● サーバ構成イメージ ① AP ② HDFS ③ Batch ④ Redis ⑤ 管理画面

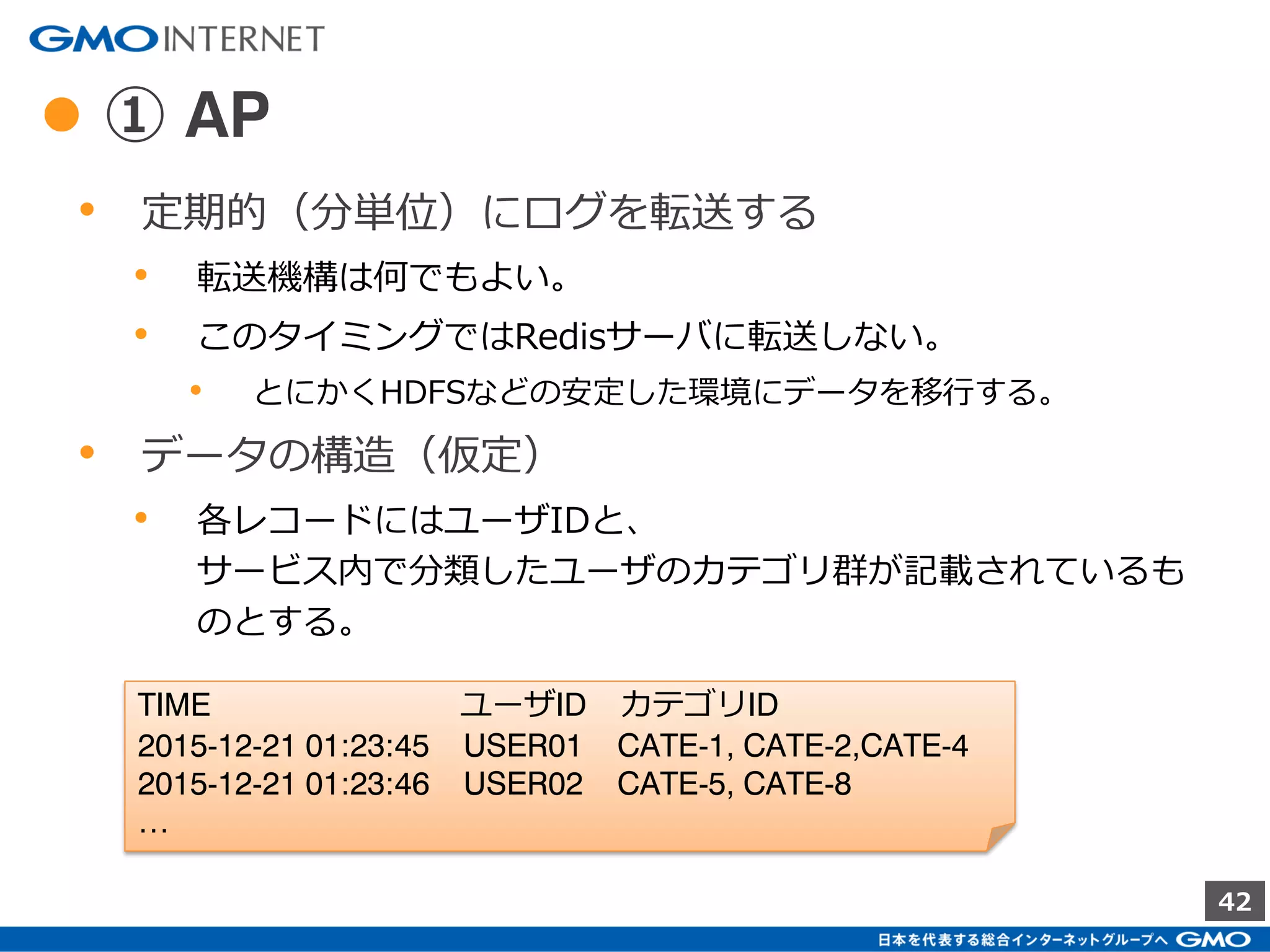

- 44. 44 ● ① AP • 定期的（分単位）にログを転送する • 転送機構は何でもよい。 • このタイミングではRedisサーバに転送しない。 • とにかくHDFSなどの安定した環境にデータを移行する。 • データの構造（仮定） • 各レコードにはユーザIDと、 サービス内で分類したユーザのカテゴリ群が記載されているも のとする。 TIME ユーザID カテゴリID 2015-12-21 01:23:45 USER01 CATE-1, CATE-2,CATE-4 2015-12-21 01:23:46 USER02 CATE-5, CATE-8 …

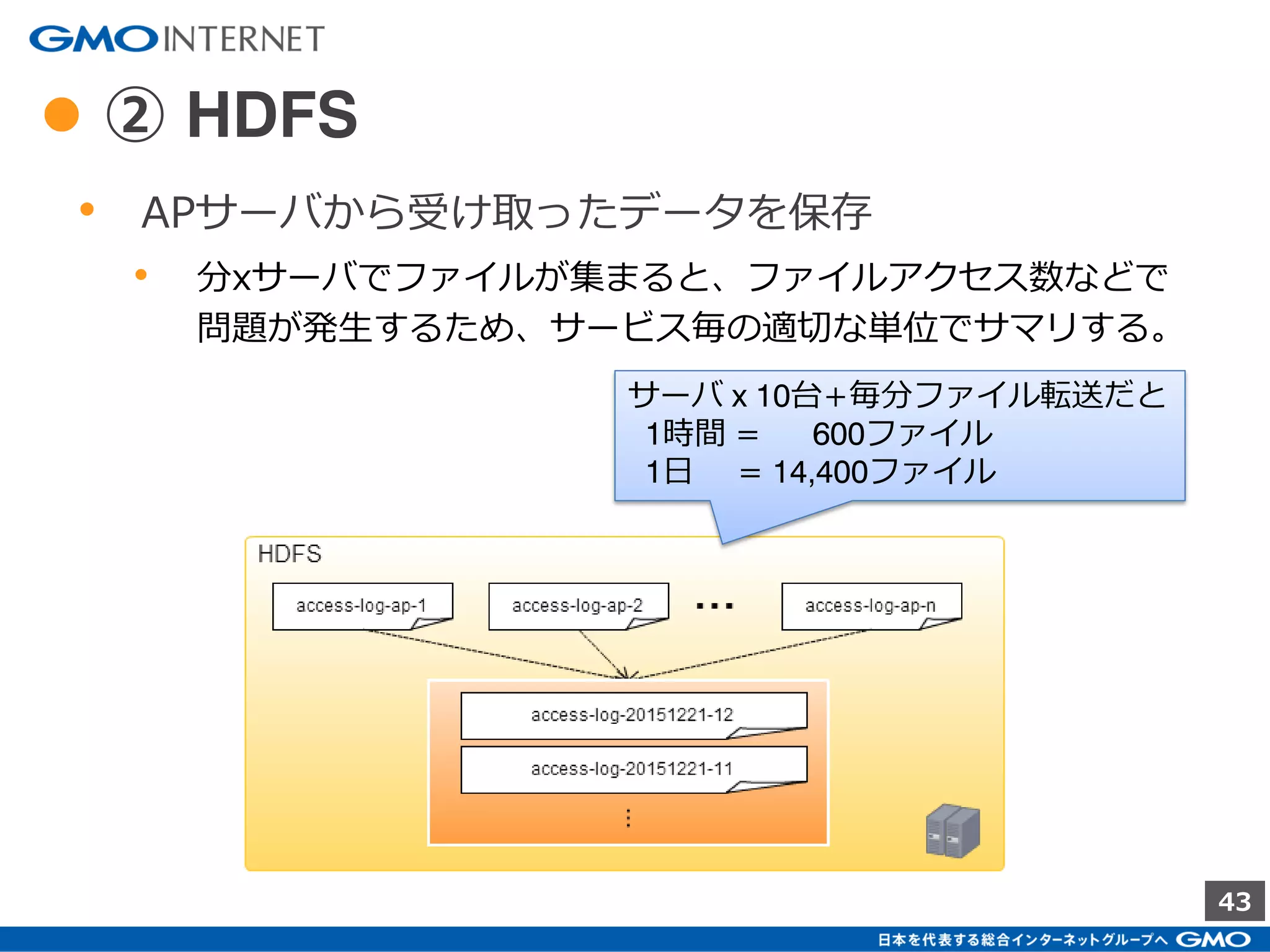

- 45. 45 ● ② HDFS • APサーバから受け取ったデータを保存 • 分xサーバでファイルが集まると、ファイルアクセス数などで 問題が発生するため、サービス毎の適切な単位でサマリする。 サーバ x 10台+毎分ファイル転送だと 1時間 = 600ファイル 1日 = 14,400ファイル

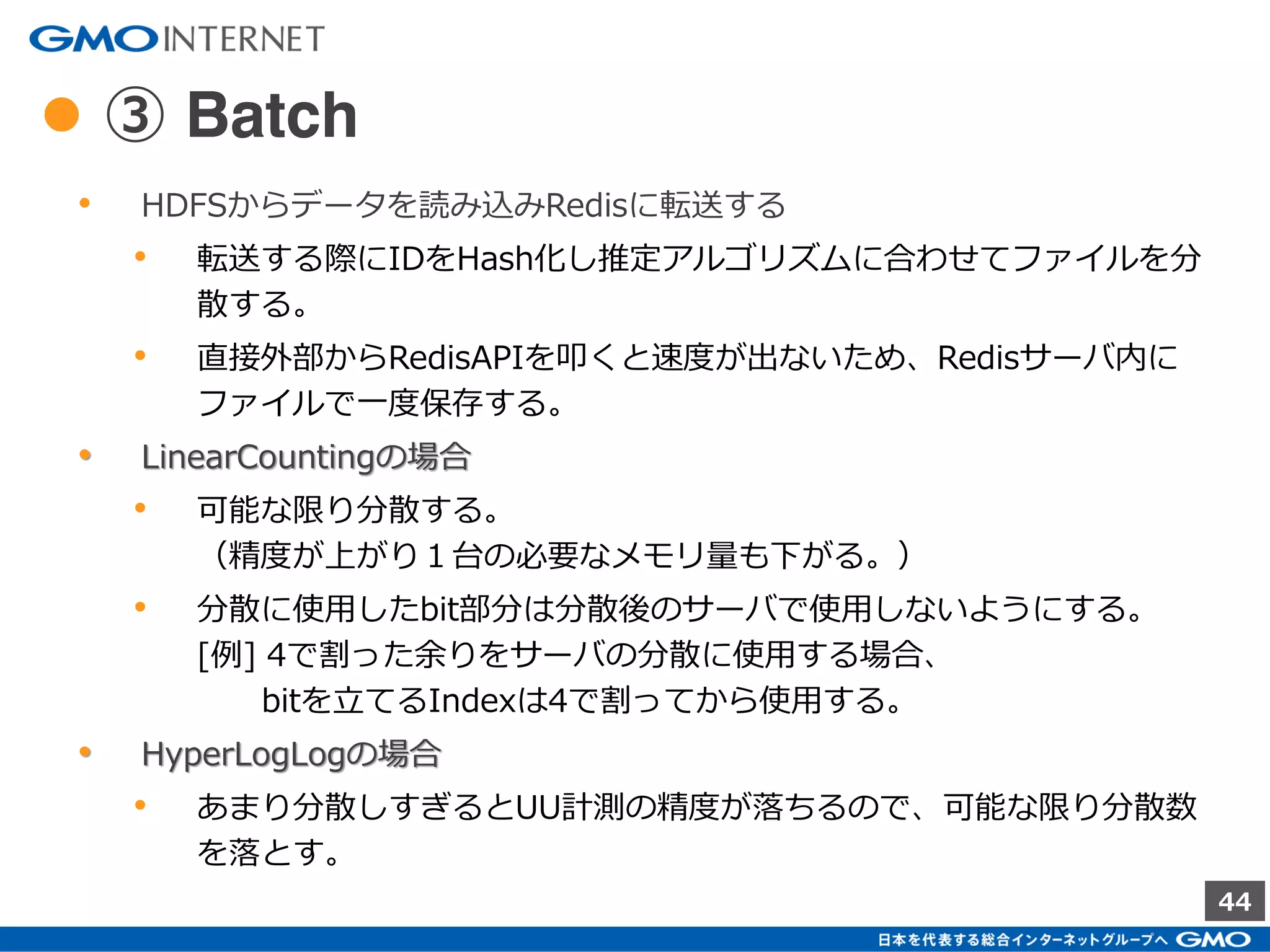

- 46. 46 ● ③ Batch • HDFSからデータを読み込みRedisに転送する • 転送する際にIDをHash化し推定アルゴリズムに合わせてファイルを分 散する。 • 直接外部からRedisAPIを叩くと速度が出ないため、Redisサーバ内に ファイルで一度保存する。 • LinearCountingの場合 • 可能な限り分散する。 （精度が上がり１台の必要なメモリ量も下がる。） • 分散に使用したbit部分は分散後のサーバで使用しないようにする。 [例] 4で割った余りをサーバの分散に使用する場合、 bitを立てるIndexは4で割ってから使用する。 • HyperLogLogの場合 • あまり分散しすぎるとUU計測の精度が落ちるので、可能な限り分散数 を落とす。

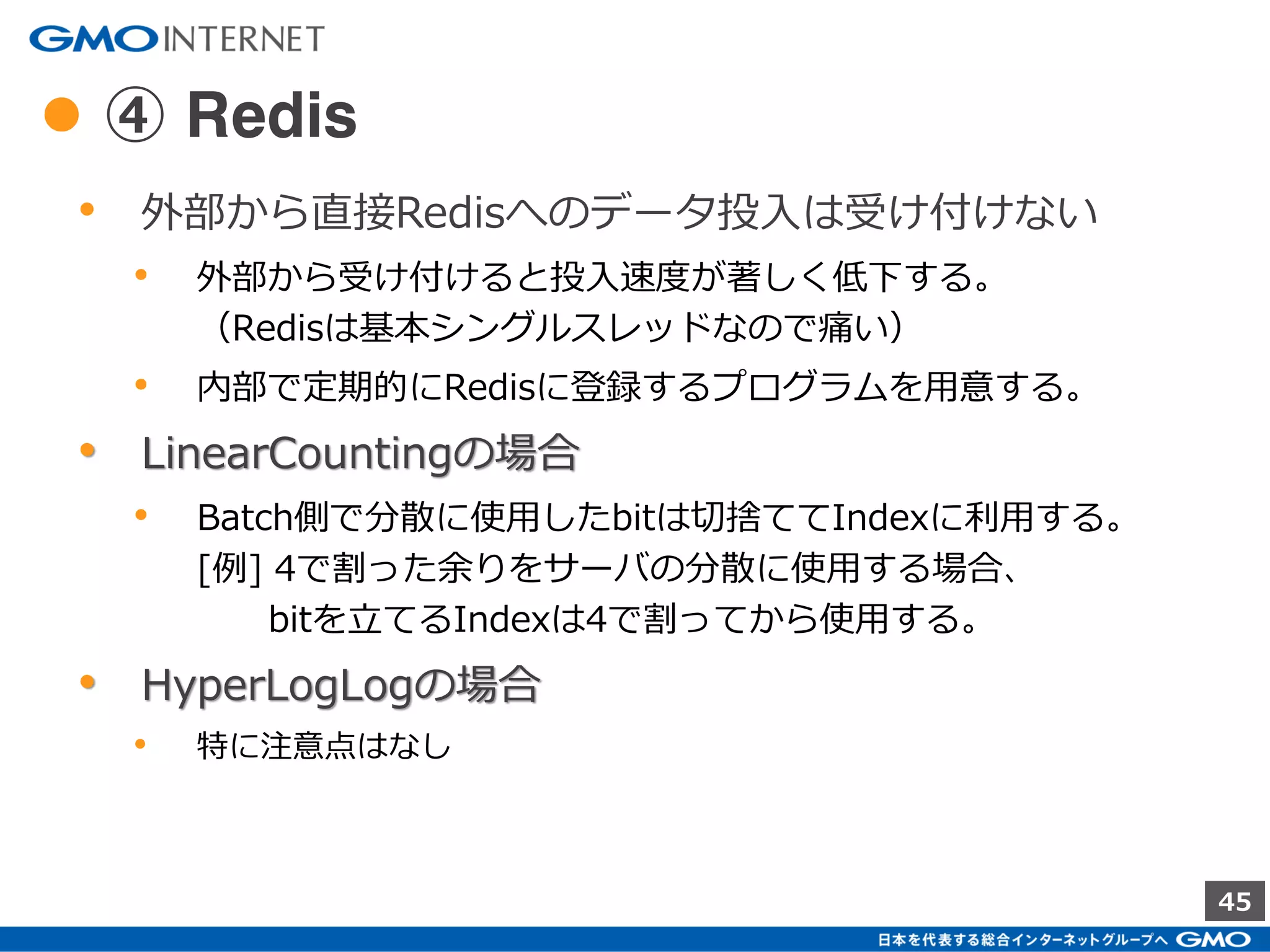

- 47. 47 ● ④ Redis • 外部から直接Redisへのデータ投入は受け付けない • 外部から受け付けると投入速度が著しく低下する。 （Redisは基本シングルスレッドなので痛い） • 内部で定期的にRedisに登録するプログラムを用意する。 • LinearCountingの場合 • Batch側で分散に使用したbitは切捨ててIndexに利用する。 [例] 4で割った余りをサーバの分散に使用する場合、 bitを立てるIndexは4で割ってから使用する。 • HyperLogLogの場合 • 特に注意点はなし

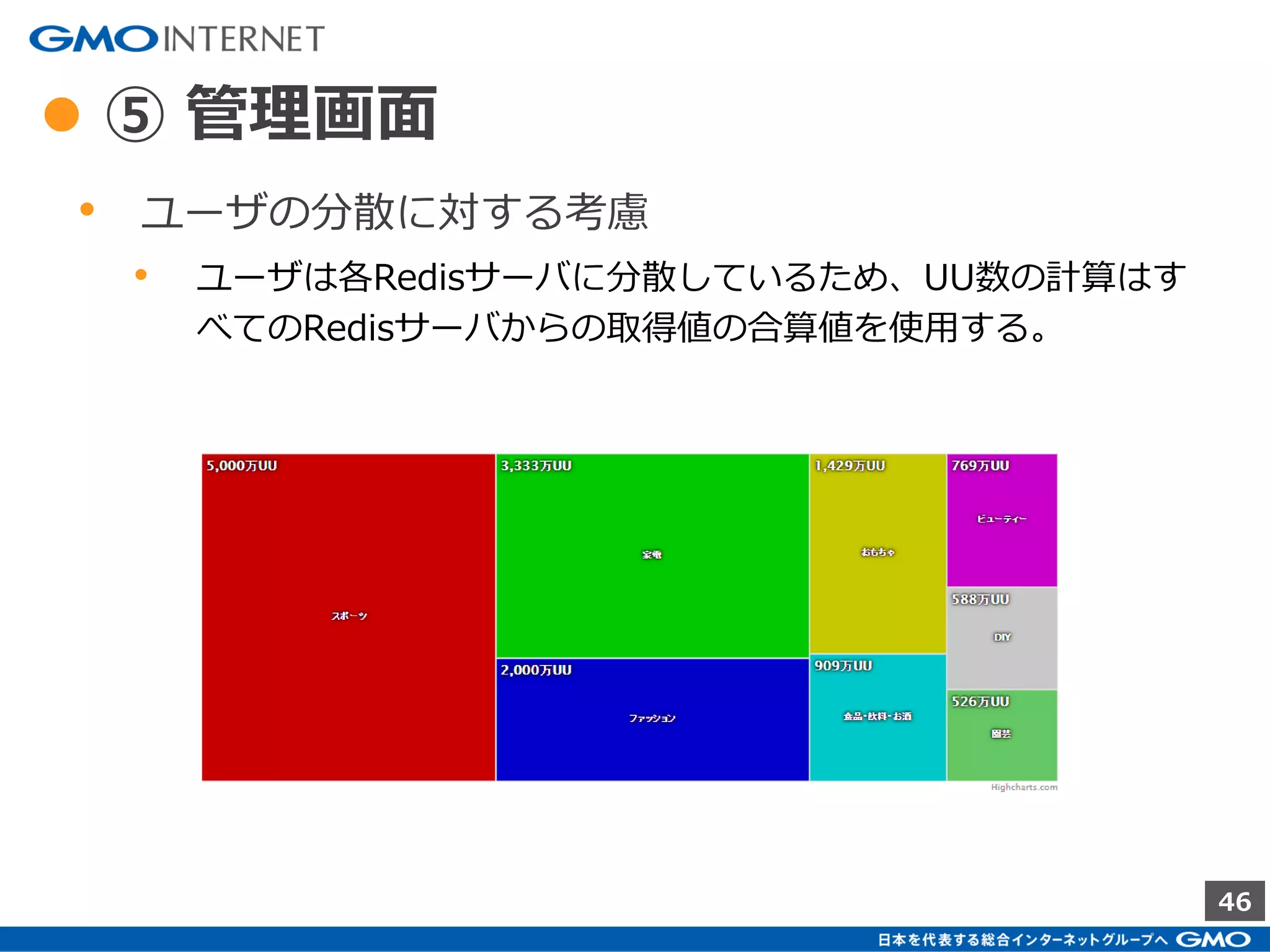

- 48. 48 ● ⑤ 管理画面 • ユーザの分散に対する考慮 • ユーザは各Redisサーバに分散しているため、UU数の計算はす べてのRedisサーバからの取得値の合算値を使用する。
- 49. 49 まとめ

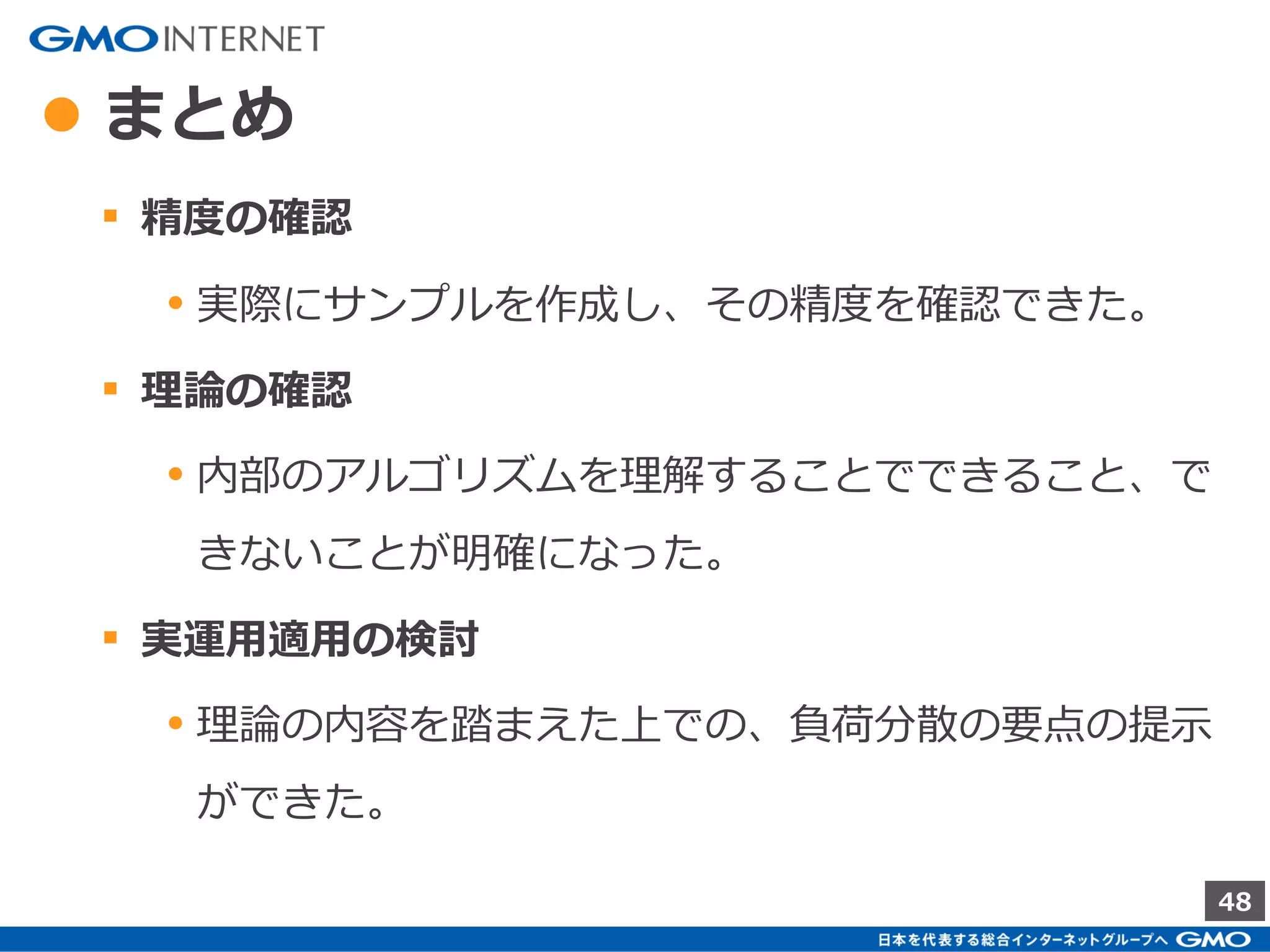

- 50. 50 ● まとめ ▪ 精度の確認 • 実際にサンプルを作成し、その精度を確認できた。 ▪ 理論の確認 • 内部のアルゴリズムを理解することでできること、で きないことが明確になった。 ▪ 実運用適用の検討 • 理論の内容を踏まえた上での、負荷分散の要点の提示 ができた。

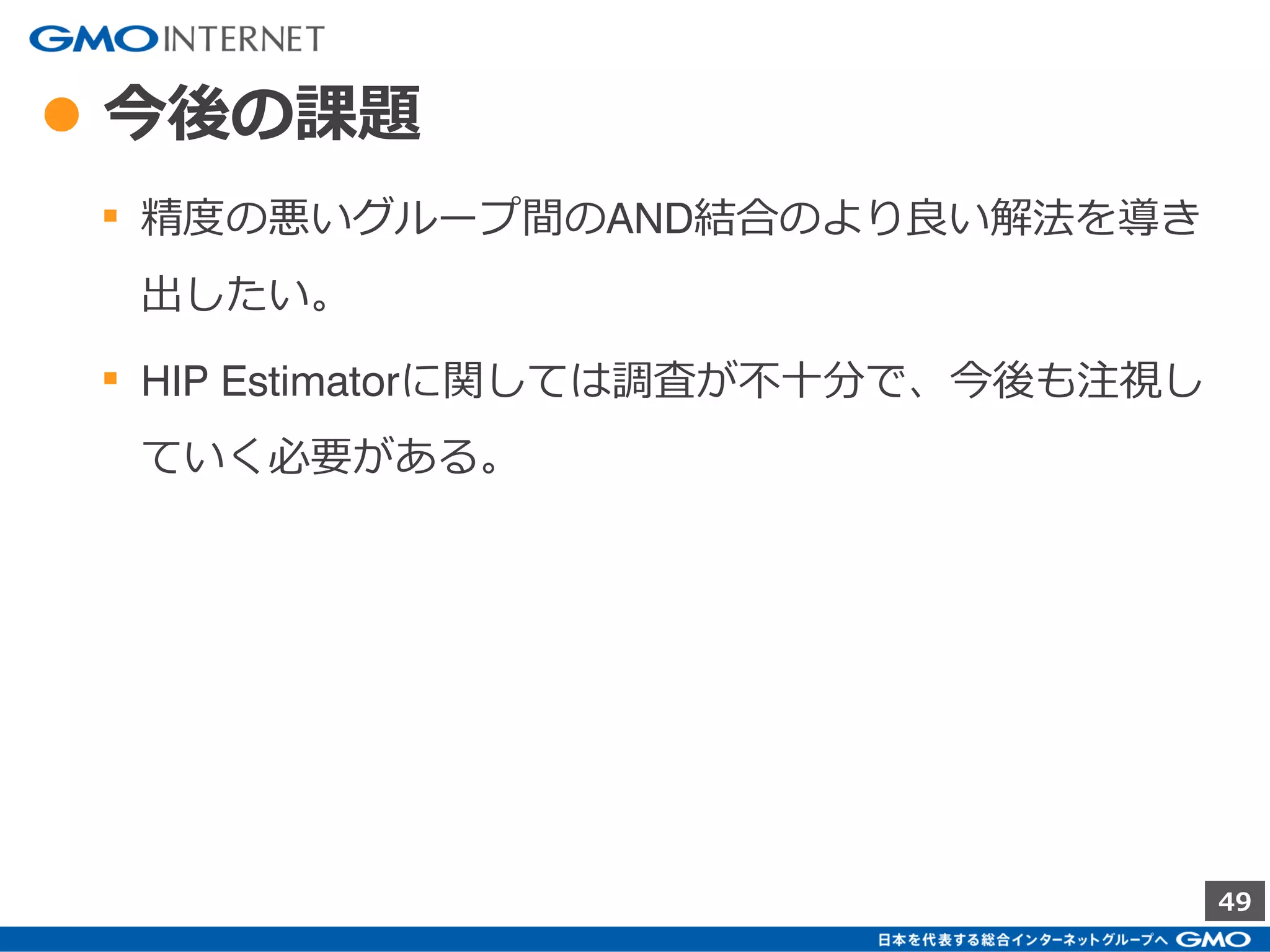

- 51. 51 ● 今後の課題 ▪ 精度の悪いグループ間のAND結合のより良い解法を導き 出したい。 ▪ HIP Estimatorに関しては調査が不十分で、今後も注視し ていく必要がある。
