静岡Developers勉強会コンピュータビジョンvol2
- 1.
- 2.

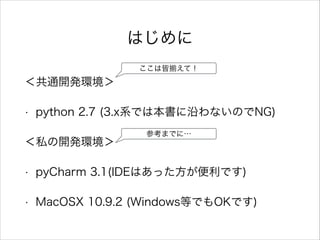

- 3. はじめに ＜共通開発環境＞ • python 2.7(3.x系では本書に沿わないのでNG) ＜私の開発環境＞ • pyCharm 3.1(IDEはあった方が便利です) • MacOSX 10.9.2 (Windows等でもOKです) ここは皆 えて！ 参考までに…

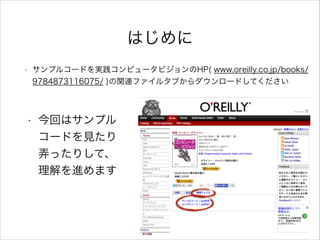

- 4. はじめに • サンプルコードを実践コンピュータビジョンのHP( www.oreilly.co.jp/books/ 9784873116075/)の関連ファイルタブからダウンロードしてください • 今回はサンプル コードを見たり 弄ったりして、 理解を進めます

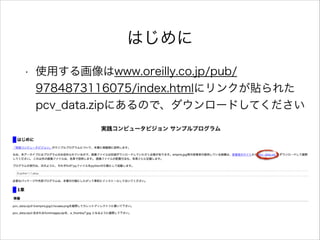

- 5.

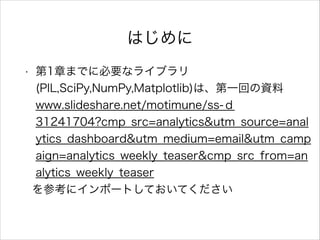

- 6.

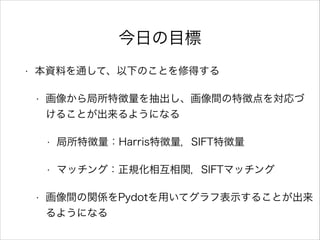

- 7. 今日の目標 • 本資料を通して、以下のことを修得する • 画像から局所特徴量を抽出し、画像間の特徴点を対応づ けることが出来るようになる •局所特徴量：Harris特徴量，SIFT特徴量 • マッチング：正規化相互相関，SIFTマッチング • 画像間の関係をPydotを用いてグラフ表示することが出来 るようになる

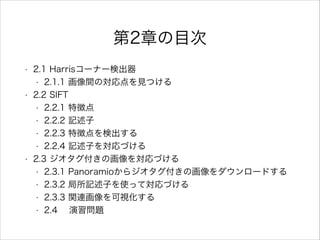

- 8. 第2章の目次 • 2.1 Harrisコーナー検出器 •2.1.1 画像間の対応点を見つける • 2.2 SIFT • 2.2.1 特徴点 • 2.2.2 記述子 • 2.2.3 特徴点を検出する • 2.2.4 記述子を対応づける • 2.3 ジオタグ付きの画像を対応づける • 2.3.1 Panoramioからジオタグ付きの画像をダウンロードする • 2.3.2 局所記述子を使って対応づける • 2.3.3 関連画像を可視化する • 2.4 演習問題
- 9. 2.1 Harrisコーナー検出器 • 周辺に複数方向のエッジがある点=コーナーを検出 画像引用http://d.hatena.ne.jp/nodamushi/20131206/1386355795 コーナー！ エッジ

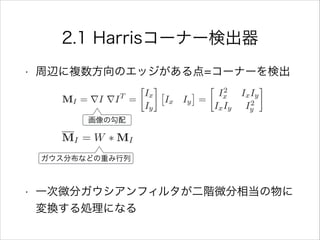

- 10. 2.1 Harrisコーナー検出器 • 周辺に複数方向のエッジがある点=コーナーを検出 ! ! ! •一次微分ガウシアンフィルタが二階微分相当の物に 変換する処理になる ガウス分布などの重み行列 画像の勾配
- 11.

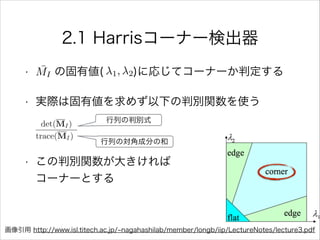

- 12. 2.1 Harrisコーナー検出器 • の固有値()に応じてコーナーか判定する • 実際は固有値を求めず以下の判別関数を使う ! • この判別関数が大きければ コーナーとする ¯MI 1, 2 行列の判別式 行列の対角成分の和 画像引用 http://www.isl.titech.ac.jp/ nagahashilab/member/longb/iip/LectureNotes/lecture3.pdf
- 13.

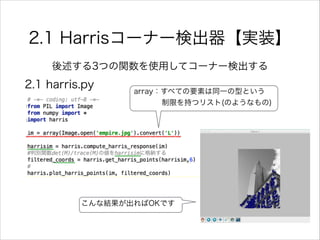

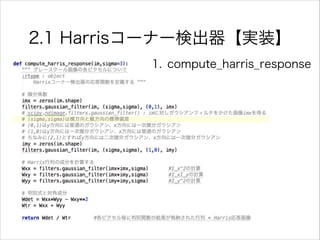

- 14. • harris.pyを作り以下の関数を追加する 1. compute_harris_response 2.get_harris_points 3. plot_harris_points 2.1 Harrisコーナー検出器【実装】
- 15.

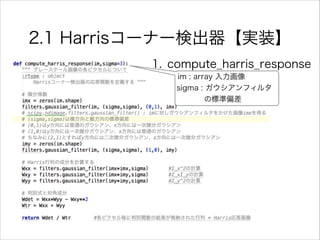

- 16. 2.1 Harrisコーナー検出器【実装】 1. compute_harris_response im: array 入力画像 sigma : ガウシアンフィルタ の標準偏差
- 17.

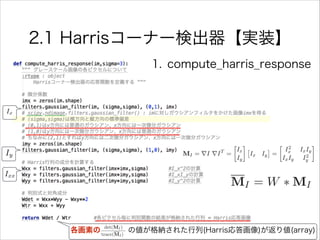

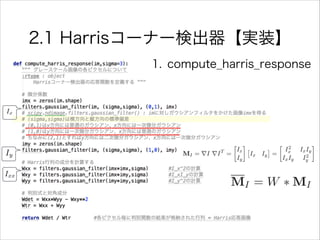

- 18. 2.1 Harrisコーナー検出器【実装】 1. compute_harris_response Ix Iy Ixx 各画素の の値が格納された行列(Harris応答画像)が返り値(array)
- 19.

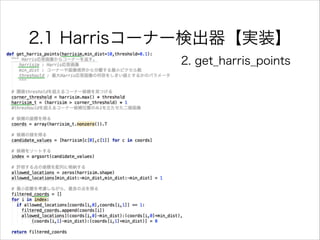

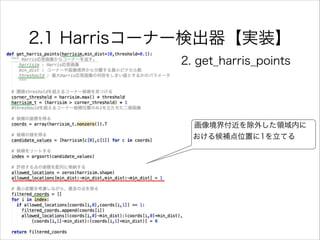

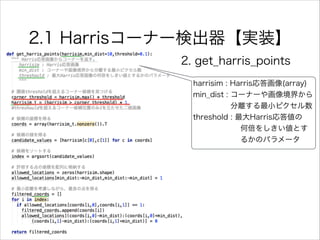

- 20. 2.1 Harrisコーナー検出器【実装】 2. get_harris_points harrisim: Harris応答画像(array) min_dist : コーナーや画像境界から 分離する最小ピクセル数 threshold : 最大Harris応答値の 何倍をしきい値とす るかのパラメータ

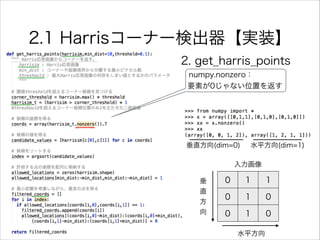

- 21. 2.1 Harrisコーナー検出器【実装】 numpy.nonzero： 要素が0じゃない位置を返す 垂直方向(dim=0) 水平方向(dim=1) 01 1 0 1 0 0 1 0 入力画像 垂 直 方 向 水平方向 2. get_harris_points
- 22.
- 23.
- 24.

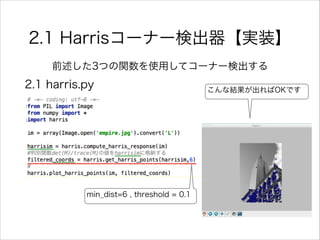

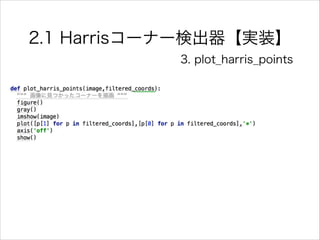

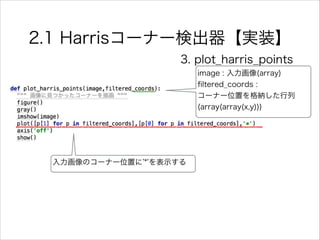

- 25. 2.1 Harrisコーナー検出器【実装】 3. plot_harris_points image: 入力画像(array) filtered_coords : コーナー位置を格納した行列 (array(array(x,y))) 入力画像のコーナー位置に * を表示する
- 26.
- 27.
- 28.

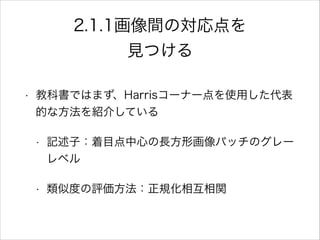

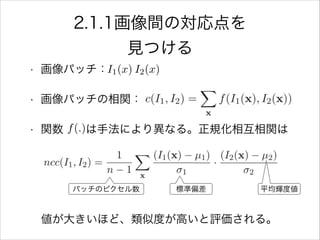

- 29. 2.1.1画像間の対応点を 見つける • 画像パッチ： • 画像パッチの相関： •関数 は手法により異なる。正規化相互相関は ! ! 値が大きいほど、類似度が高いと評価される。 I1(x) I2(x) f(.) 標準偏差 平均輝度値パッチのピクセル数
- 30.

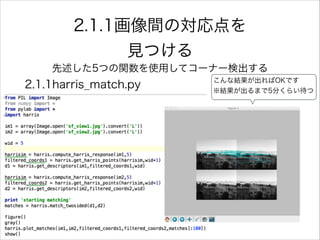

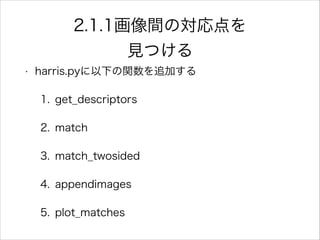

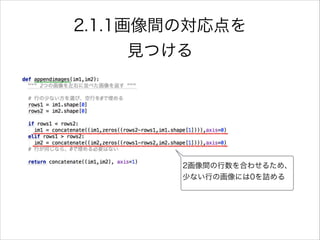

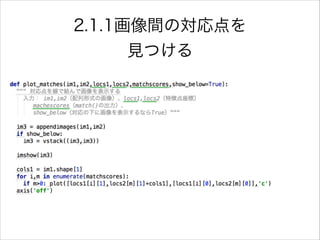

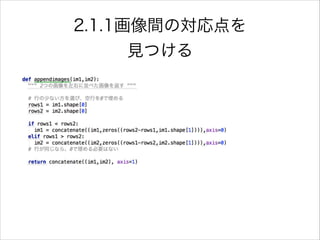

- 31. • harris.pyに以下の関数を追加する 1. get_descriptors 2.match 3. match_twosided 4. appendimages 5. plot_matches 2.1.1画像間の対応点を 見つける
- 32.

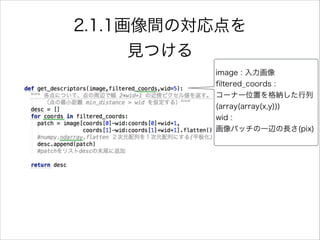

- 33. image : 入力画像 filtered_coords: コーナー位置を格納した行列 (array(array(x,y))) wid : 画像パッチの一辺の長さ(pix) 2.1.1画像間の対応点を 見つける

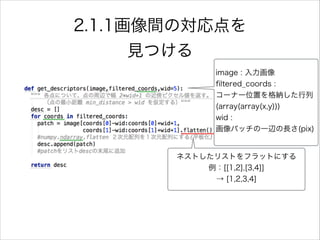

- 34. 2.1.1画像間の対応点を 見つける ネストしたリストをフラットにする 例：[[1,2],[3,4]] → [1,2,3,4] image :入力画像 filtered_coords : コーナー位置を格納した行列 (array(array(x,y))) wid : 画像パッチの一辺の長さ(pix)
- 35. ネストしたリストをフラットにする 例：[[1,2],[3,4]] → [1,2,3,4] 一つのパッチの特徴量(輝度値)を一行に表現 したimage画像中のパッチのリスト image :入力画像 filtered_coords : コーナー位置を格納した行列 (array(array(x,y))) wid : 画像パッチの一辺の長さ(pix) 2.1.1画像間の対応点を 見つける
- 36.
- 37.

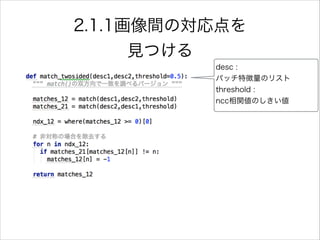

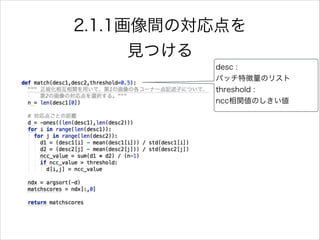

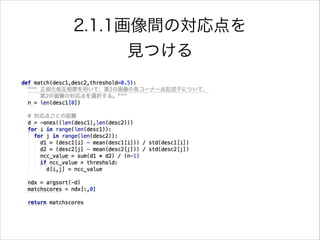

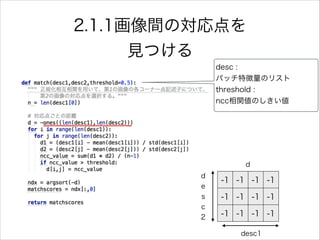

- 38. desc : パッチ特徴量のリスト threshold : ncc相関値のしきい値 -1-1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 d d e s c 2 desc1 2.1.1画像間の対応点を 見つける

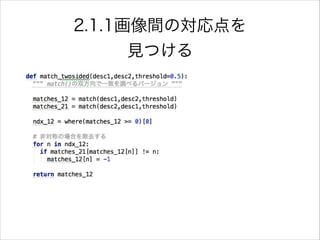

- 39.
- 40.

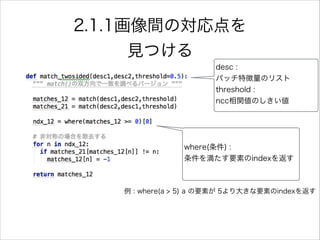

- 41. desc : パッチ特徴量のリスト threshold : ncc相関値のしきい値 例: where(a > 5) a の要素が 5より大きな要素のindexを返す where(条件) : 条件を満たす要素のindexを返す 2.1.1画像間の対応点を 見つける
- 42.
- 43.
- 44.
- 45.
- 46.
- 47.

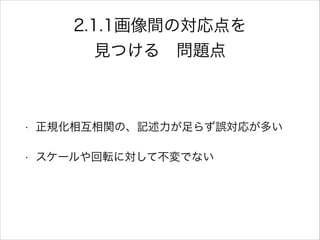

- 48.
- 49.
- 50.

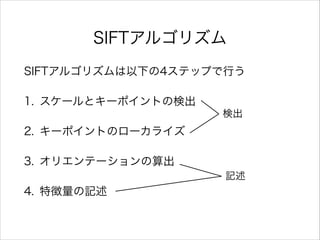

- 51. SIFTアルゴリズム SIFTアルゴリズムは以下の4ステップで行う 1. スケールとキーポイントの検出 2. キーポイントのローカライズ 3.オリエンテーションの算出 4. 特徴量の記述 検出 記述

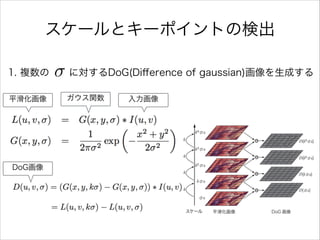

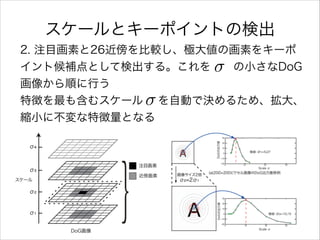

- 52. 1. 複数の に対するDoG(Difference ofgaussian)画像を生成する スケールとキーポイントの検出 平滑化画像 入力画像 DoG画像 ガウス関数
- 53.

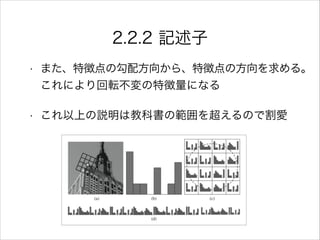

- 54. 2.2.2 記述子 • また、特徴点の勾配方向から、特徴点の方向を求める。 これにより回転不変の特徴量になる •これ以上の説明は教科書の範囲を超えるので割愛

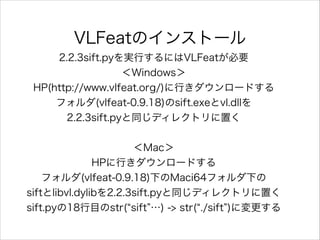

- 55.

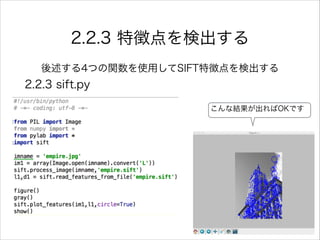

- 56.

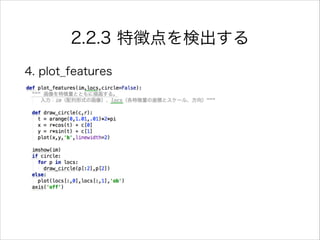

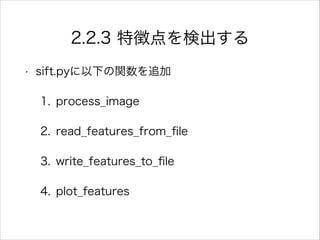

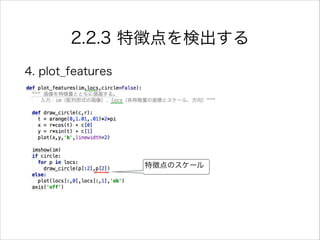

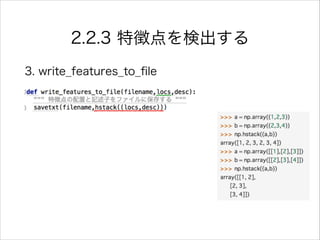

- 57. 2.2.3 特徴点を検出する • sift.pyに以下の関数を追加 1.process_image 2. read_features_from_file 3. write_features_to_file 4. plot_features
- 58.

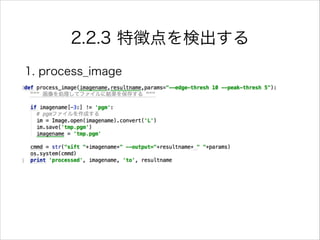

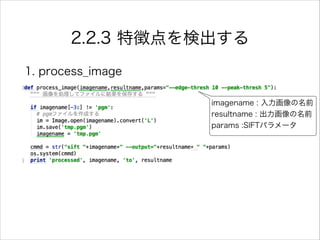

- 59. 2.2.3 特徴点を検出する 1. process_image imagename: 入力画像の名前 resultname : 出力画像の名前 params :SIFTパラメータ
- 60.

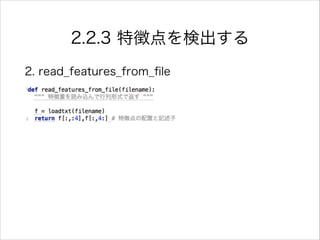

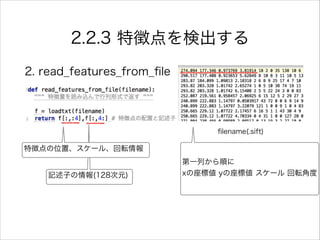

- 61. 2.2.3 特徴点を検出する 2. read_features_from_file ! filename(.sift) 第一列から順に xの座標値yの座標値 スケール 回転角度記述子の情報(128次元) 特徴点の位置、スケール、回転情報
- 62.
- 63.
- 64.
- 65.
- 66.
- 67.

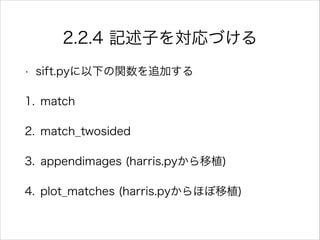

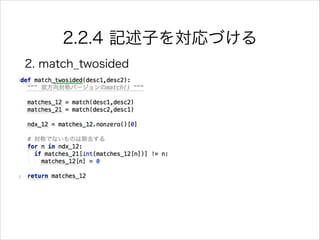

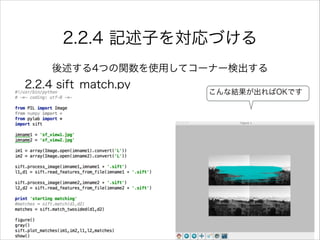

- 68. 2.2.4 記述子を対応づける • sift.pyに以下の関数を追加する 1.match 2. match_twosided 3. appendimages (harris.pyから移植) 4. plot_matches (harris.pyからほぼ移植)
- 69.

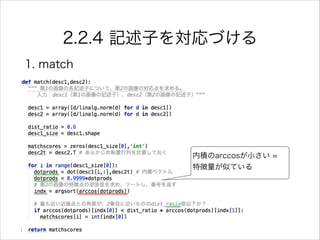

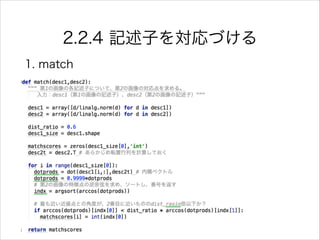

- 70. 2.2.4 記述子を対応づける 1. match 内積のarccosが小さい= 特徴量が似ている
- 71.

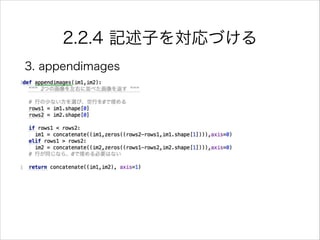

- 72.
- 73.
- 74.

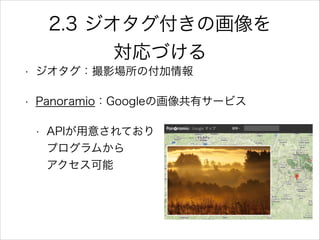

- 75. 2.3 ジオタグ付きの画像を 対応づける • ジオタグ：撮影場所の付加情報 •Panoramio：Googleの画像共有サービス • APIが用意されており プログラムから アクセス可能

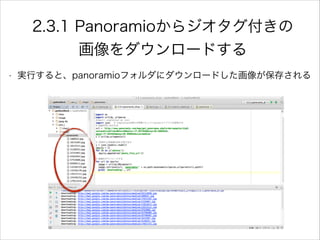

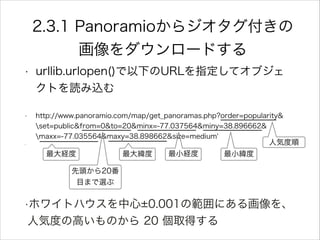

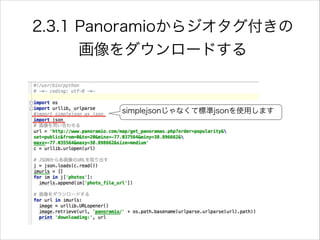

- 76. 2.3.1 Panoramioからジオタグ付きの 画像をダウンロードする • urllib.urlopen()で以下のURLを指定してオブジェ クトを読み込む •http://www.panoramio.com/map/get_panoramas.php?order=popularity& set=public&from=0&to=20&minx=-77.037564&miny=38.896662& maxx=-77.035564&maxy=38.898662&size=medium' • ! !!!!!!!!!!!!!!! •ホワイトハウスを中心 0.001の範囲にある画像を、 人気度の高いものから 20 個取得する 人気度順 先頭から20番 目まで選ぶ 最小経度 最小緯度最大経度 最大緯度

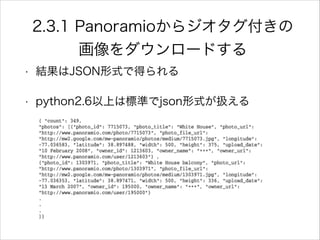

- 77. 2.3.1 Panoramioからジオタグ付きの 画像をダウンロードする • 結果はJSON形式で得られる •python2.6以上は標準でjson形式が扱える
- 78.
- 79.

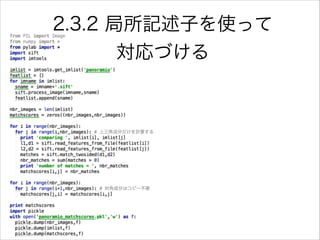

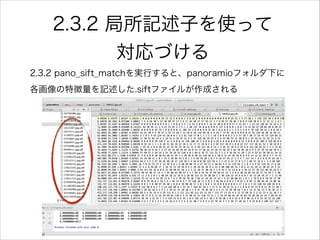

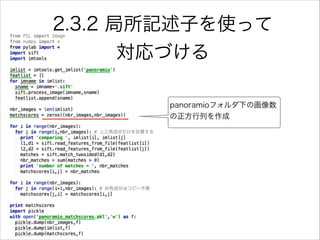

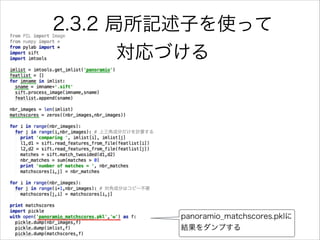

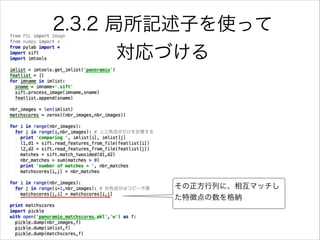

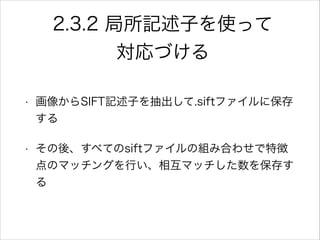

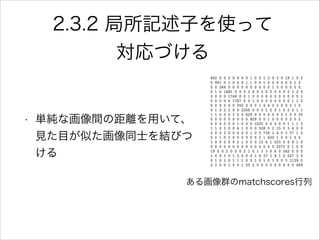

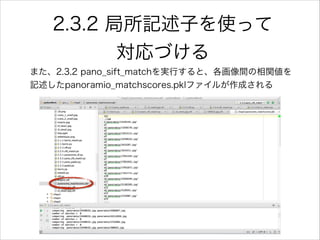

- 80. 2.3.2 局所記述子を使って 対応づける • 画像からSIFT記述子を抽出して.siftファイルに保存 する •その後、すべてのsiftファイルの組み合わせで特徴 点のマッチングを行い、相互マッチした数を保存す る
- 81.
- 82.
- 83.
- 84.
- 85.
- 86.
- 87.
- 88.

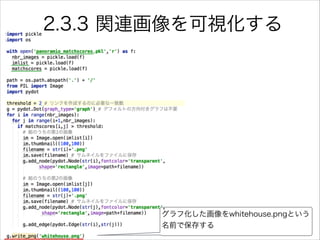

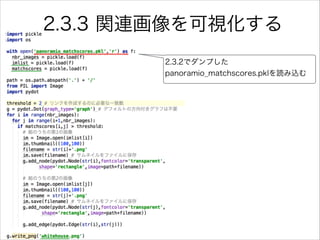

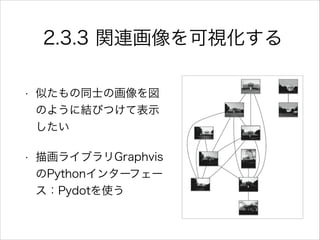

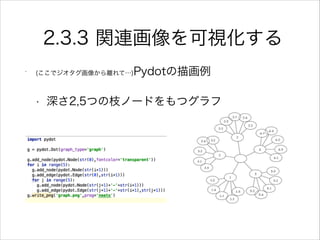

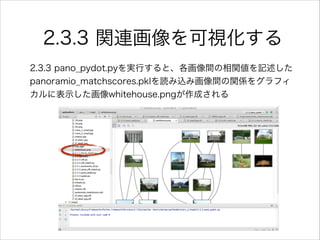

- 89. 2.3.3 関連画像を可視化する • 似たもの同士の画像を図 のように結びつけて表示 したい •描画ライブラリGraphvis のPythonインターフェー ス：Pydotを使う

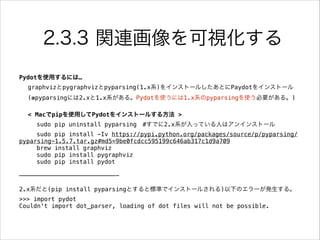

- 90. 2.3.3 関連画像を可視化する Pydotを使用するには… graphvizとpygraphvizとpyparsing(1.x系)をインストールしたあとにPaydotをインストール (※pyparsingには2.xと1.x系がある。Pydotを使うには1.x系のpyparsingを使う必要がある。) ! < Macでpipを使用してPydotをインストールする方法> sudo pip uninstall pyparsing #すでに2.x系が入っている人はアンインストール sudo pip install -Iv https://pypi.python.org/packages/source/p/pyparsing/ pyparsing-1.5.7.tar.gz#md5=9be0fcdcc595199c646ab317c1d9a709 brew install graphviz sudo pip install pygraphviz sudo pip install pydot ! ———————————————————————————- ! 2.x系だと(pip install pyparsingとすると標準でインストールされる)以下のエラーが発生する。 >>> import pydot Couldn't import dot_parser, loading of dot files will not be possible.

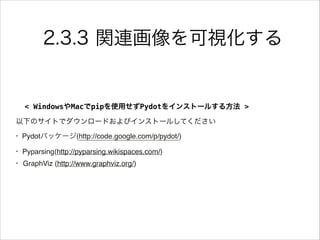

- 91. 2.3.3 関連画像を可視化する < WindowsやMacでpipを使用せずPydotをインストールする方法> 以下のサイトでダウンロードおよびインストールしてください • Pydotパッケージ(http://code.google.com/p/pydot/)! • Pyparsing(http://pyparsing.wikispaces.com/)! • GraphViz (http://www.graphviz.org/)
- 92.

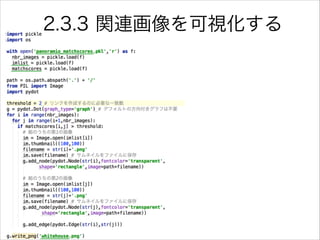

- 93.
- 94.
- 95.
- 96.

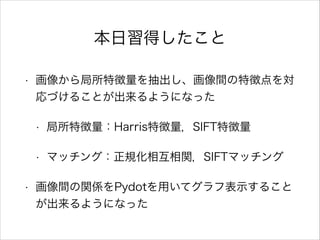

- 97. 本日習得したこと • 画像から局所特徴量を抽出し、画像間の特徴点を対 応づけることが出来るようになった • 局所特徴量：Harris特徴量，SIFT特徴量 •マッチング：正規化相互相関，SIFTマッチング • 画像間の関係をPydotを用いてグラフ表示すること が出来るようになった

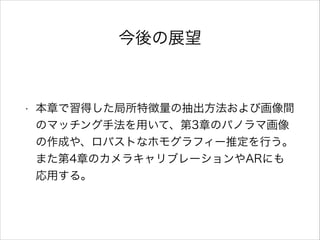

- 98.
- 99.
- 100. 演習問題 2.4.1 • Harrisコーナー点を対応づける関数を変更して、点の間の 最大距離を指定できるようにし、対応づけをよりロバス トにしてください。

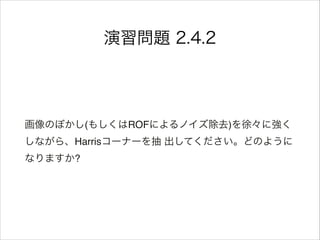

- 101.
- 102. 演習問題 2.4.3 • Harris以外のコーナー検出器に、FASTコーナー検出器と いうものがあります。すべてPythonで書かれたもの(http:// www.edwardrosten.com/work/fast.html)など、その実装は たくさんあ ります。この検出器を試して、感度の閾値を セットし Harris コーナーと比較してください。

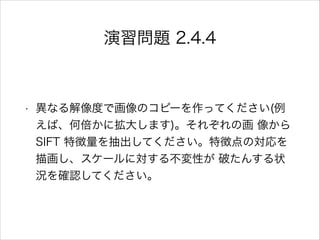

- 103. 演習問題 2.4.4 • 異なる解像度で画像のコピーを作ってください(例 えば、何倍かに拡大します)。それぞれの画像から SIFT 特徴量を抽出してください。特徴点の対応を 描画し、スケールに対する不変性が 破たんする状 況を確認してください。

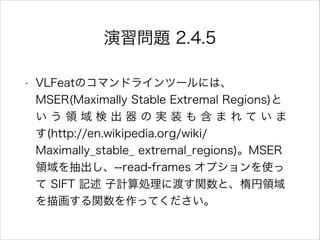

- 104. 演習問題 2.4.5 • VLFeatのコマンドラインツールには、 MSER(MaximallyStable Extremal Regions)と い う 領 域 検 出 器 の 実 装 も 含 ま れ て い ま す(http://en.wikipedia.org/wiki/ Maximally_stable_ extremal_regions)。MSER 領域を抽出し、--read-frames オプションを使っ て SIFT 記述 子計算処理に渡す関数と、楕円領域 を描画する関数を作ってください。
- 105. 演習問題 2.4.6 • 2枚の画像間の特徴点を対応づけ、その対応に基づ いて、スケールの違いや平面内での回転を推定す る関数を作ってください。

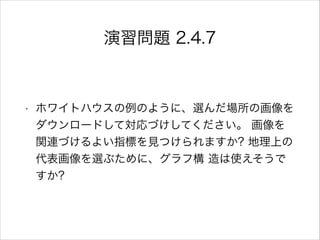

- 106. 演習問題 2.4.7 • ホワイトハウスの例のように、選んだ場所の画像を ダウンロードして対応づけしてください。画像を 関連づけるよい指標を見つけられますか? 地理上の 代表画像を選ぶために、グラフ構 造は使えそうで すか?
