2. ‫اول‬ ‫بخش‬:‫پروژه‬ ‫ريزي‬ ‫برنامه‬ ‫اصول‬

3. •‫پروژه‬
•‫پروژه‬ ‫مديريت‬
‫كليات‬

4. ‫پروژه‬ ‫ريزي‬‫برنامه‬

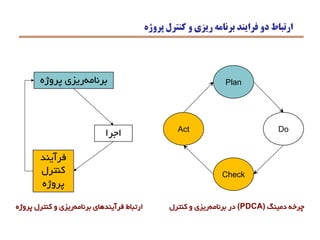

‫پروژه‬ ‫كنترل‬ ‫و‬ ‫ريزي‬ ‫برنامه‬ ‫فرايند‬ ‫دو‬ ‫ارتباط‬
‫اجرا‬
‫فرآيند‬
‫كنترل‬
‫پروژه‬
‫پروژه‬ ‫كنترل‬ ‫و‬ ‫ريزي‬‫برنامه‬ ‫فرآيندهاي‬ ‫ارتباط‬
Act
Check
Do
Plan
‫دمينگ‬ ‫چرخه‬(PDCA)‫كنترل‬ ‫و‬ ‫ريزي‬‫برنامه‬ ‫در‬

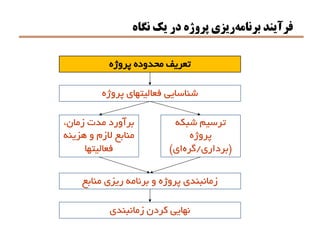

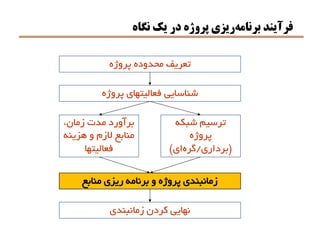

5. ‫نگاه‬ ‫يك‬ ‫در‬ ‫پروژه‬ ‫ريزي‬‫برنامه‬ ‫فرآيند‬
‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬
‫پروژه‬ ‫محدوده‬ ‫تعريف‬
‫شبكه‬ ‫ترسيم‬
‫پروژه‬
(‫برداري‬/‫گره‬‫اي‬)
،‫زمان‬ ‫مدت‬ ‫برآورد‬
‫هزينه‬ ‫و‬ ‫الزم‬ ‫منابع‬
‫فعاليتها‬
‫منابع‬ ‫ريزي‬ ‫برنامه‬ ‫و‬ ‫پروژه‬ ‫زمانبندي‬
‫زمانبندي‬ ‫كردن‬ ‫نهايي‬

6. ‫پروژه‬ ‫محدوده‬

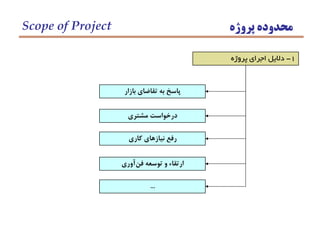

1-‫پروژه‬ ‫اجراي‬ ‫داليل‬
‫بازار‬ ‫تقاضاي‬ ‫به‬ ‫پاسخ‬
‫مشتري‬ ‫درخواست‬
‫كاري‬ ‫نيازهاي‬ ‫رفع‬
‫آوري‬‫فن‬ ‫توسعه‬ ‫و‬ ‫ارتقاء‬
...
Scope of Project

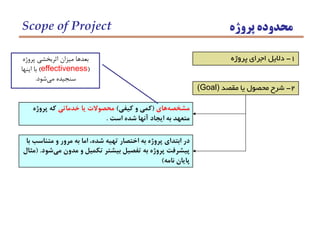

7. 2-‫مقصد‬ ‫يا‬ ‫محصول‬ ‫شرح‬(Goal)
‫هاي‬‫مشخصه‬(‫كيفي‬ ‫و‬ ‫كمي‬)‫خدماتي‬ ‫يا‬ ‫محصوالت‬‫پروژه‬ ‫كه‬
‫است‬ ‫شده‬ ‫آنها‬ ‫ايجاد‬ ‫به‬ ‫متعهد‬.
1-‫پروژه‬ ‫اجراي‬ ‫داليل‬
‫با‬ ‫متناسب‬ ‫و‬ ‫مرور‬ ‫به‬ ‫اما‬ ،‫شده‬ ‫تهيه‬ ‫اختصار‬ ‫به‬ ‫پروژه‬ ‫ابتداي‬ ‫در‬
‫شود‬‫مي‬ ‫مدون‬ ‫و‬ ‫تكميل‬ ‫بيشتر‬ ‫تفصيل‬ ‫به‬ ‫پروژه‬ ‫پيشرفت‬( .‫مثال‬
‫نامه‬ ‫پايان‬)
‫پروژه‬ ‫محدوده‬Scope of Project
‫پروژه‬ ‫اثربخشي‬ ‫ميزان‬ ‫بعدها‬
(effectiveness)‫اينها‬ ‫با‬
‫شود‬‫مي‬ ‫سنجيده‬.

8. 3-‫پروژه‬ ‫تحويلي‬ ‫اقالم‬(Deliverables)
‫اختتام‬ ‫كه‬ ‫پروژه‬ ‫تحويل‬ ‫قابل‬ ‫اقالم‬ ‫اصلي‬ ‫مشخصات‬ ‫و‬ ‫عنوان‬
‫باشد‬‫مي‬ ‫آنها‬ ‫كامل‬ ‫حصول‬ ‫با‬ ‫مترادف‬ ‫پروژه‬(‫و‬ ‫كوتاه‬ ‫ليستي‬
‫مختصر‬.)
1-‫پروژه‬ ‫اجراي‬ ‫داليل‬
‫مثال‬)‫به‬ ‫تحويلي‬ ‫اقالم‬ ‫داراي‬ ‫تواند‬ ‫مي‬ ‫افزاري‬‫نرم‬ ‫پروژه‬ ‫يك‬
‫باشد‬ ‫زير‬ ‫شرح‬:
‫نويسي‬‫برنامه‬ ‫كدهاي‬،‫كاربران‬ ‫راهنماي‬‫و‬‫افزار‬‫نرم‬ ‫آموزش‬
2-‫مقصد‬ ‫يا‬ ‫محصول‬ ‫شرح‬(Goal)
‫پروژه‬ ‫محدوده‬Scope of Project

9. 3-‫پروژه‬ ‫تحويلي‬ ‫اقالم‬(Deliverables)

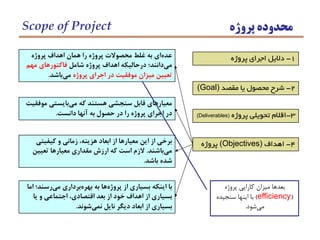

‫پروژه‬ ‫اهداف‬ ‫همان‬ ‫را‬ ‫پروژه‬ ‫محصوالت‬ ‫غلط‬ ‫به‬ ‫اي‬‫عده‬
‫شامل‬ ‫پروژه‬ ‫اهداف‬ ‫درحاليكه‬ ‫دانند؛‬‫مي‬‫مهم‬ ‫فاكتورهاي‬
‫پروژه‬ ‫اجراي‬ ‫در‬ ‫موفقيت‬ ‫ميزان‬ ‫تعيين‬‫باشد‬‫مي‬.
1-‫پروژه‬ ‫اجراي‬ ‫داليل‬
2-‫مقصد‬ ‫يا‬ ‫محصول‬ ‫شرح‬(Goal)
4-‫اهداف‬(Objectives)‫پروژه‬
‫موفقيت‬ ‫بايستي‬‫مي‬ ‫كه‬ ‫هستند‬ ‫سنجشي‬ ‫قابل‬ ‫معيارهاي‬
‫دانست‬ ‫آنها‬ ‫به‬ ‫حصول‬ ‫در‬ ‫را‬ ‫پروژه‬ ‫اجراي‬ ‫در‬.
‫كيفيتي‬ ‫و‬ ‫زماني‬ ،‫هزينه‬ ‫ابعاد‬ ‫از‬ ‫معيارها‬ ‫اين‬ ‫از‬ ‫برخي‬
‫باشند‬‫مي‬.‫تعيين‬ ‫معيارها‬ ‫مقداري‬ ‫ارزش‬ ‫كه‬ ‫است‬ ‫الزم‬
‫باشد‬ ‫شده‬.
‫اما‬ ‫رسند؛‬‫مي‬ ‫برداري‬‫بهره‬ ‫به‬ ‫ها‬‫پروژه‬ ‫از‬ ‫بسياري‬ ‫اينكه‬ ‫با‬
‫يا‬ ‫و‬ ‫اجتماعي‬ ،‫اقتصادي‬ ‫بعد‬ ‫از‬ ‫خود‬ ‫اهداف‬ ‫از‬ ‫بسياري‬
‫شوند‬‫نمي‬ ‫نايل‬ ‫ديگر‬ ‫ابعاد‬ ‫از‬ ‫بسياري‬.
‫پروژه‬ ‫محدوده‬Scope of Project
‫پروژه‬ ‫كارايي‬ ‫ميزان‬ ‫بعدها‬
(efficiency)‫سنجيده‬ ‫اينها‬ ‫با‬
‫شود‬‫مي‬.

10. 3-‫پروژه‬ ‫تحويلي‬ ‫اقالم‬(Deliverables)
‫موانع‬ ‫و‬ ‫ها‬‫ريسك‬ ،‫فرضيات‬
1-‫پروژه‬ ‫اجراي‬ ‫داليل‬
2-‫مقصد‬ ‫يا‬ ‫محصول‬ ‫شرح‬(Goal)
4-‫اهداف‬(Objectives)‫پروژه‬
‫پروژه‬ ‫اقتصادي‬ ‫آناليزهاي‬ 5-‫تكميلي‬ ‫موارد‬
‫و‬ ‫محيطي‬ ‫و‬ ‫كاري‬ ‫محدوديتهاي‬...
‫پروژه‬ ‫محدوده‬Scope of Project

11. 3-‫پروژه‬ ‫تحويلي‬ ‫اقالم‬(Deliverables)
1-‫پروژه‬ ‫اجراي‬ ‫داليل‬
2-‫مقصد‬ ‫يا‬ ‫محصول‬ ‫شرح‬(Goal)
4-‫اهداف‬(Objectives)‫پروژه‬
5-‫تكميلي‬ ‫موارد‬(‫و‬ ‫مفروضات‬)...
‫پروژه‬ ‫محدوده‬Scope of Project

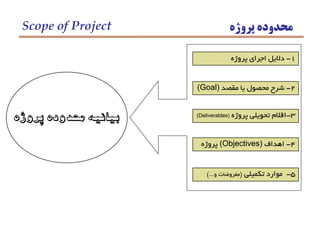

‫پروژه‬ ‫محدوده‬ ‫بيانيه‬

12. ‫اول‬ ‫تمرين‬
‫الف‬)‫دلخواه‬ ‫پروژه‬ ‫يك‬ ‫براي‬(‫شخصي‬ ،‫دانشجويي‬ ،‫كاري‬)‫بنويسيد‬ ‫را‬ ‫پروژه‬ ‫محدوده‬ ‫بيانيه‬ ‫اصلي‬ ‫موارد‬.
‫ب‬)‫تحليل؟؟؟‬

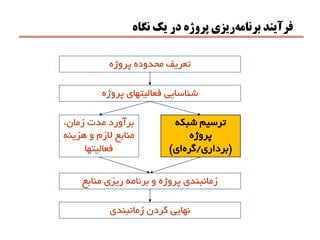

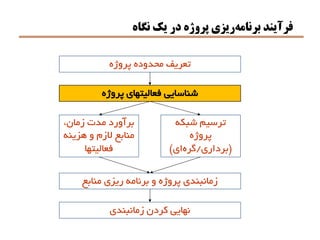

13. ‫نگاه‬ ‫يك‬ ‫در‬ ‫پروژه‬ ‫ريزي‬‫برنامه‬ ‫فرآيند‬
‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬
‫پروژه‬ ‫محدوده‬ ‫تعريف‬
‫شبكه‬ ‫ترسيم‬
‫پروژه‬
(‫برداري‬/‫گره‬‫اي‬)
،‫زمان‬ ‫مدت‬ ‫برآورد‬
‫هزينه‬ ‫و‬ ‫الزم‬ ‫منابع‬
‫فعاليتها‬
‫منابع‬ ‫ريزي‬ ‫برنامه‬ ‫و‬ ‫پروژه‬ ‫زمانبندي‬
‫زمانبندي‬ ‫كردن‬ ‫نهايي‬

14. ‫است‬ ‫زير‬ ‫بشرح‬ ‫آن‬ ‫اجزاي‬ ‫به‬ ‫پروژه‬ ‫تفكيك‬ ‫و‬ ‫تجزيه‬ ‫به‬ ‫نياز‬ ‫داليل‬ ‫از‬ ‫برخي‬:
‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬Identify Project Activites
1-‫منابع‬ ‫و‬ ‫هزينه‬ ،‫زمان‬ ‫برآوردهاي‬ ‫در‬ ‫باالتري‬ ‫دقت‬
2-‫مسنوليتها‬ ‫اعطاي‬ ‫و‬ ‫اختيارات‬ ‫واگذاري‬ ‫در‬ ‫تسهيل‬
3-‫عملكرد‬ ‫ارزيابي‬ ‫و‬ ‫كنترل‬ ‫براي‬ ‫مناسبي‬ ‫مبناي‬
4-‫پروژه‬ ‫تحويلي‬ ‫اقالم‬ ‫به‬ ‫مربوطه‬ ‫فعاليتهاي‬ ‫شناسايي‬

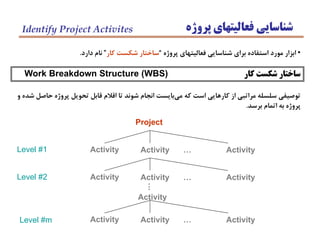

15. •‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬ ‫براي‬ ‫استفاده‬ ‫مورد‬ ‫ابزار‬“‫كار‬ ‫شكست‬ ‫ساختار‬”‫دارد‬ ‫نام‬.
‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬Identify Project Activites
‫كار‬ ‫شكست‬ ‫ساختار‬Work Breakdown Structure (WBS)
‫و‬ ‫شده‬ ‫حاصل‬ ‫پروژه‬ ‫تحويل‬ ‫قابل‬ ‫اقالم‬ ‫تا‬ ‫شوند‬ ‫انجام‬ ‫بايست‬‫مي‬ ‫كه‬ ‫است‬ ‫كارهايي‬ ‫از‬ ‫مراتبي‬ ‫سلسله‬ ‫توصيفي‬
‫برسد‬ ‫اتمام‬ ‫به‬ ‫پروژه‬.
Project
Activity Activity Activity…
Activity Activity Activity…
Activity Activity Activity…
...
Activity
Level #1
Level #2
Level #m

16. ‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬Identify Project Activites

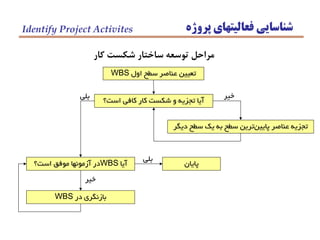

‫كار‬ ‫شكست‬ ‫ساختار‬ ‫توسعه‬ ‫مراحل‬
‫اول‬ ‫سطح‬ ‫عناصر‬ ‫تعيين‬WBS
‫است؟‬ ‫كافي‬ ‫كار‬ ‫شكست‬ ‫و‬ ‫تجزيه‬ ‫آيا‬
‫ديگر‬ ‫سطح‬ ‫يك‬ ‫به‬ ‫سطح‬ ‫ترين‬‫پايين‬ ‫عناصر‬ ‫تجزيه‬
‫خير‬
‫آيا‬WBS‫است؟‬ ‫موفق‬ ‫آزمونها‬ ‫در‬
‫بلي‬
‫پايان‬
‫بلي‬
‫در‬ ‫بازنگري‬WBS
‫خير‬

17. ‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬Identify Project Activites

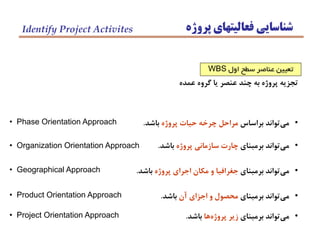

‫عمده‬ ‫گروه‬ ‫يا‬ ‫عنصر‬ ‫چند‬ ‫به‬ ‫پروژه‬ ‫تجزيه‬
•‫براساس‬ ‫تواند‬‫مي‬‫پروژه‬ ‫حيات‬ ‫چرخه‬ ‫مراحل‬‫باشد‬.
•‫برمبناي‬ ‫تواند‬‫مي‬‫پروژه‬ ‫سازماني‬ ‫چارت‬‫باشد‬.
•‫برمبناي‬ ‫تواند‬‫مي‬‫پروژه‬ ‫اجراي‬ ‫مكان‬ ‫و‬ ‫جغرافيا‬‫باشد‬.
• Phase Orientation Approach
• Organization Orientation Approach
• Geographical Approach
•‫برمبناي‬ ‫تواند‬‫مي‬‫آن‬ ‫اجزاي‬ ‫و‬ ‫محصول‬‫باشد‬.• Product Orientation Approach
•‫برمبناي‬ ‫تواند‬‫مي‬‫ها‬‫پروژه‬ ‫زير‬‫باشد‬.• Project Orientation Approach
‫اول‬ ‫سطح‬ ‫عناصر‬ ‫تعيين‬WBS

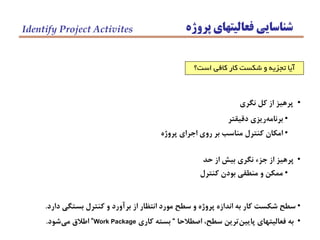

18. ‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬Identify Project Activites
•‫نگري‬ ‫كل‬ ‫از‬ ‫پرهيز‬
•‫دقيقتر‬ ‫ريزي‬‫برنامه‬
•‫پروژه‬ ‫اجراي‬ ‫روي‬ ‫بر‬ ‫مناسب‬ ‫كنترل‬ ‫امكان‬
•‫حد‬ ‫از‬ ‫بيش‬ ‫نگري‬ ‫جزء‬ ‫از‬ ‫پرهيز‬
•‫دارد‬ ‫بستگي‬ ‫كنترل‬ ‫و‬ ‫برآورد‬ ‫از‬ ‫انتظار‬ ‫مورد‬ ‫سطح‬ ‫و‬ ‫پروژه‬ ‫اندازه‬ ‫به‬ ‫كار‬ ‫شكست‬ ‫سطح‬.
•‫اصطالحا‬ ،‫سطح‬ ‫ترين‬‫پايين‬ ‫فعاليتهاي‬ ‫به‬“‫كاري‬ ‫بسته‬Work Package”‫شود‬‫مي‬ ‫اطالق‬.
‫است؟‬ ‫كافي‬ ‫كار‬ ‫شكست‬ ‫و‬ ‫تجزيه‬ ‫آيا‬
•‫كنترل‬ ‫بودن‬ ‫منطقي‬ ‫و‬ ‫ممكن‬

19. ‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬Identify Project Activites

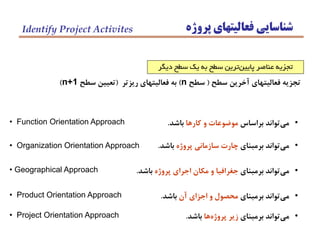

‫ديگر‬ ‫سطح‬ ‫يك‬ ‫به‬ ‫سطح‬ ‫ترين‬‫پايين‬ ‫عناصر‬ ‫تجزيه‬
‫سطح‬ ‫آخرين‬ ‫فعاليتهاي‬ ‫تجزيه‬(‫سطح‬n)‫ريزتر‬ ‫فعاليتهاي‬ ‫به‬(‫سطح‬ ‫تعيين‬n+1)
•‫براساس‬ ‫تواند‬‫مي‬‫كارها‬ ‫و‬ ‫موضوعات‬‫باشد‬.
•‫برمبناي‬ ‫تواند‬‫مي‬‫پروژه‬ ‫سازماني‬ ‫چارت‬‫باشد‬.
•‫برمبناي‬ ‫تواند‬‫مي‬‫پروژه‬ ‫اجراي‬ ‫مكان‬ ‫و‬ ‫جغرافيا‬‫باشد‬.
• Function Orientation Approach
• Organization Orientation Approach
• Geographical Approach
•‫برمبناي‬ ‫تواند‬‫مي‬‫آن‬ ‫اجزاي‬ ‫و‬ ‫محصول‬‫باشد‬.• Product Orientation Approach
•‫برمبناي‬ ‫تواند‬‫مي‬‫ها‬‫پروژه‬ ‫زير‬‫باشد‬.• Project Orientation Approach

20. ‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬Identify Project Activites

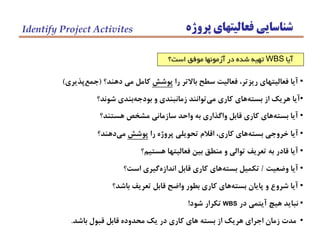

‫آيا‬WBS‫است؟‬ ‫موفق‬ ‫آزمونها‬ ‫در‬ ‫شده‬ ‫تهيه‬
•‫را‬ ‫باالتر‬ ‫سطح‬ ‫فعاليت‬ ،‫ريزتر‬ ‫فعاليتهاي‬ ‫آيا‬‫پوشش‬‫دهند؟‬ ‫مي‬ ‫كامل‬(‫پذيري‬‫جمع‬)
•‫شوند؟‬ ‫بندي‬‫بودجه‬ ‫و‬ ‫زمانبندي‬ ‫توانند‬‫مي‬ ‫كاري‬ ‫هاي‬‫بسته‬ ‫از‬ ‫هريك‬ ‫آيا‬
•‫هستند؟‬ ‫مشخص‬ ‫سازماني‬ ‫واحد‬ ‫به‬ ‫واگذاري‬ ‫قابل‬ ‫كاري‬ ‫هاي‬‫بسته‬ ‫آيا‬
•‫را‬ ‫پروژه‬ ‫تحويلي‬ ‫اقالم‬ ،‫كاري‬ ‫هاي‬‫بسته‬ ‫خروجي‬ ‫آيا‬‫پوشش‬‫دهند؟‬‫مي‬
•‫هستيم؟‬ ‫فعاليتها‬ ‫بين‬ ‫منطق‬ ‫و‬ ‫توالي‬ ‫تعريف‬ ‫به‬ ‫قادر‬ ‫آيا‬
•‫وضعيت‬ ‫آيا‬/‫است؟‬ ‫گيري‬‫اندازه‬ ‫قابل‬ ‫كاري‬ ‫هاي‬‫بسته‬ ‫تكميل‬
•‫باشد؟‬ ‫تعريف‬ ‫قابل‬ ‫واضح‬ ‫بطور‬ ‫كاري‬ ‫هاي‬‫بسته‬ ‫پايان‬ ‫و‬ ‫شروع‬ ‫آيا‬
•‫در‬ ‫آيتمي‬ ‫هيچ‬ ‫نبايد‬WBS‫شود‬ ‫تكرار‬!
•‫باشد‬ ‫قبول‬ ‫قابل‬ ‫محدوده‬ ‫يك‬ ‫در‬ ‫كاري‬ ‫هاي‬ ‫بسته‬ ‫از‬ ‫هريك‬ ‫اجراي‬ ‫زمان‬ ‫مدت‬.

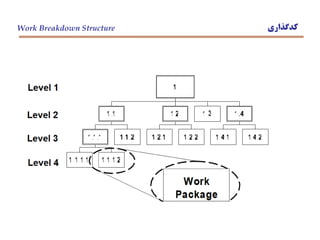

21. ‫كدگذاري‬Work Breakdown Structure

22. ‫در‬ ‫تفكيك‬ ‫انواع‬ ‫از‬ ‫هايي‬ ‫نمونه‬WBSWork Breakdown Structure
‫حسب‬ ‫بر‬ ‫تفكيك‬Functions

23. ‫در‬ ‫تفكيك‬ ‫انواع‬ ‫از‬ ‫هايي‬ ‫نمونه‬WBSWork Breakdown Structure

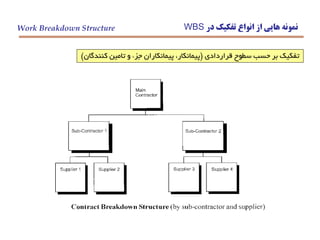

‫قراردادي‬ ‫سطوح‬ ‫حسب‬ ‫بر‬ ‫تفكيك‬(‫كنندگان‬ ‫تامين‬ ‫و‬ ‫جزء‬ ‫پيمانكاران‬ ،‫پيمانكار‬)

24. ‫در‬ ‫تفكيك‬ ‫انواع‬ ‫از‬ ‫هايي‬ ‫نمونه‬WBSWork Breakdown Structure

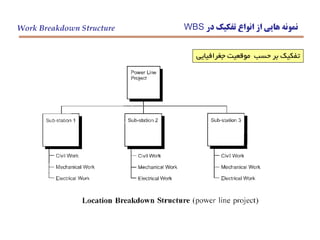

‫جغرافيايي‬ ‫موقعيت‬ ‫حسب‬ ‫بر‬ ‫تفكيك‬

25. ‫در‬ ‫تفكيك‬ ‫انواع‬ ‫از‬ ‫هايي‬ ‫نمونه‬WBSWork Breakdown Structure
‫پروژه‬ ‫عمر‬ ‫چرخه‬ ‫مراحل‬ ‫حسب‬ ‫بر‬ ‫تفكيك‬(‫فاز‬)

26. ‫از‬ ‫هايي‬ ‫نمونه‬WBS‫واقعي‬ ‫هاي‬Identify Project Activites
‫يك‬ ‫نمونه‬WBS‫گاز‬ ‫پااليشگاه‬ ‫ساخت‬ ‫پروژه‬ ‫براي‬

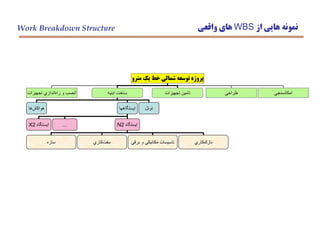

27. ‫مترو‬ ‫يك‬ ‫خط‬ ‫شمالي‬ ‫توسعه‬ ‫پروژه‬
‫تجهيزات‬ ‫اندازي‬‫راه‬ ‫و‬ ‫آنصب‬ ‫طراحي‬ ‫امكانسنجي‬‫تجهيزات‬ ‫تامين‬‫ابنيه‬ ‫ساخت‬
‫ها‬‫هواكش‬ ‫ايستگاهها‬ ‫تونل‬
‫ايستگاه‬X2 ... ‫ايستگاه‬N2
‫سازه‬ ‫كاري‬‫سفت‬ ‫برقي‬ ‫و‬ ‫مكانيكي‬ ‫تاسيسات‬ ‫كاري‬‫نازك‬
‫از‬ ‫هايي‬ ‫نمونه‬WBS‫واقعي‬ ‫هاي‬Work Breakdown Structure

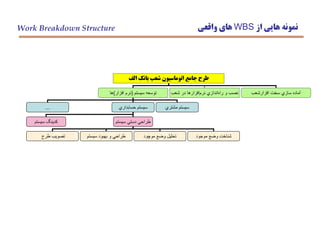

28. ‫الف‬ ‫بانك‬ ‫شعب‬ ‫اتوماسيون‬ ‫جامع‬ ‫طرح‬
‫شعب‬ ‫در‬ ‫افزارها‬‫نرم‬ ‫اندازي‬‫راه‬ ‫و‬ ‫نصب‬‫سيستم‬ ‫توسعه‬(‫افزار‬ ‫نرم‬)‫ها‬
... ‫حسابداري‬ ‫سيستم‬ ‫مشتري‬ ‫سيستم‬
‫سيستم‬ ‫كدينگ‬ ‫سيستم‬ ‫دستي‬ ‫طراحي‬
‫طرح‬ ‫تصويب‬ ‫سيستم‬ ‫بهبود‬ ‫و‬ ‫طراحي‬ ‫موچود‬ ‫وضع‬ ‫تحليل‬ ‫موجود‬ ‫وضع‬ ‫شناخت‬
‫افزارشعب‬ ‫سخت‬ ‫سازي‬ ‫آماده‬
‫از‬ ‫هايي‬ ‫نمونه‬WBS‫واقعي‬ ‫هاي‬Work Breakdown Structure

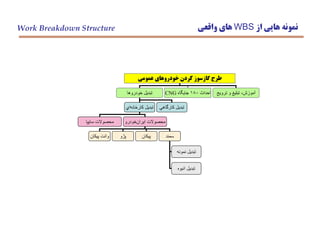

29. ‫عمومي‬ ‫خودروهاي‬ ‫كردن‬ ‫گازسوز‬ ‫طرح‬
‫احداث‬180‫جايگاه‬CNG‫خودروها‬ ‫تبديل‬
‫اي‬‫كارخانه‬ ‫تبديل‬ ‫كارگاهي‬ ‫تبديل‬
‫سايپا‬ ‫محصوالت‬ ‫خودرو‬‫ايران‬ ‫محصوالت‬
‫پيكان‬ ‫وانت‬ ‫پژو‬ ‫پيكان‬ ‫سمند‬
‫ترويج‬ ‫و‬ ‫تبليغ‬ ،‫آموزش‬
‫نمونه‬ ‫تبديل‬
‫انبوه‬ ‫تبديل‬
‫از‬ ‫هايي‬ ‫نمونه‬WBS‫واقعي‬ ‫هاي‬Work Breakdown Structure

30. ‫دوم‬ ‫تمرين‬
‫الف‬)،‫قبلي‬ ‫تمرين‬ ‫دلخواه‬ ‫پروژه‬ ‫براي‬WBS‫نماييد‬ ‫تهيه‬.
‫ب‬)‫تحليل؟؟؟‬

31. ‫نگاه‬ ‫يك‬ ‫در‬ ‫پروژه‬ ‫ريزي‬‫برنامه‬ ‫فرآيند‬
‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬
‫پروژه‬ ‫محدوده‬ ‫تعريف‬
‫شبكه‬ ‫ترسيم‬
‫پروژه‬
(‫برداري‬/‫گره‬‫اي‬)
،‫زمان‬ ‫مدت‬ ‫برآورد‬
‫هزينه‬ ‫و‬ ‫الزم‬ ‫منابع‬
‫فعاليتها‬
‫منابع‬ ‫ريزي‬ ‫برنامه‬ ‫و‬ ‫پروژه‬ ‫زمانبندي‬
‫زمانبندي‬ ‫كردن‬ ‫نهايي‬

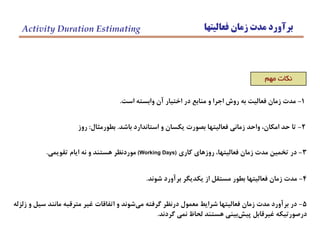

32. ‫فعاليتها‬ ‫زمان‬ ‫مدت‬ ‫برآورد‬Activity Duration Estimating
‫مهم‬ ‫نكات‬
2-‫باشد‬ ‫استاندارد‬ ‫و‬ ‫يكسان‬ ‫بصورت‬ ‫فعاليتها‬ ‫زماني‬ ‫واحد‬ ،‫امكان‬ ‫حد‬ ‫تا‬.‫بطورمثال‬:‫روز‬
3-‫كاري‬ ‫روزهاي‬ ،‫فعاليتها‬ ‫زمان‬ ‫مدت‬ ‫تخمين‬ ‫در‬(Working Days)‫تقويمي‬ ‫ايام‬ ‫نه‬ ‫و‬ ‫هستند‬ ‫موردنظر‬.
4-‫شوند‬ ‫برآورد‬ ‫يكديگر‬ ‫از‬ ‫مستقل‬ ‫بطور‬ ‫فعاليتها‬ ‫زمان‬ ‫مدت‬.
5-‫زلزله‬ ‫و‬ ‫سيل‬ ‫مانند‬ ‫مترقبه‬ ‫غير‬ ‫اتفاقات‬ ‫و‬ ‫شوند‬‫مي‬ ‫گرفته‬ ‫درنظر‬ ‫معمول‬ ‫شرايط‬ ‫فعاليتها‬ ‫زمان‬ ‫مدت‬ ‫برآورد‬ ‫در‬
‫گردند‬ ‫نمي‬ ‫لحاظ‬ ‫هستند‬ ‫بيني‬‫پيش‬ ‫غيرقابل‬ ‫درصورتيكه‬.
1-‫است‬ ‫وابسته‬ ‫آن‬ ‫اختيار‬ ‫در‬ ‫منابع‬ ‫و‬ ‫اجرا‬ ‫روش‬ ‫به‬ ‫فعاليت‬ ‫زمان‬ ‫مدت‬.

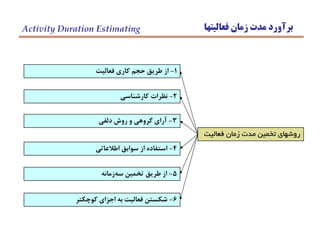

33. ‫فعاليتها‬ ‫زمان‬ ‫مدت‬ ‫برآورد‬Activity Duration Estimating
1-‫فعاليت‬ ‫كاري‬ ‫حجم‬ ‫طريق‬ ‫از‬
‫فعاليت‬ ‫زمان‬ ‫مدت‬ ‫تخمين‬ ‫روشهاي‬
6-‫كوچكتر‬ ‫اجزاي‬ ‫به‬ ‫فعاليت‬ ‫شكستن‬
5-‫زمانه‬‫سه‬ ‫تخمين‬ ‫طريق‬ ‫از‬
2-‫كارشناسي‬ ‫نظرات‬
3-‫دلفي‬ ‫روش‬ ‫و‬ ‫گروهي‬ ‫آراي‬
4-‫اطالعاتي‬ ‫سوابق‬ ‫از‬ ‫استفاده‬

34. ‫فعاليتها‬ ‫زمان‬ ‫مدت‬ ‫برآورد‬Activity Duration Estimating

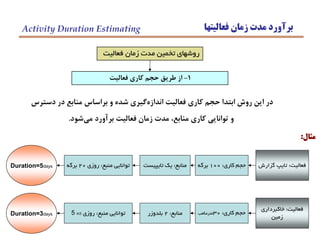

1-‫فعاليت‬ ‫كاري‬ ‫حجم‬ ‫طريق‬ ‫از‬
‫فعاليت‬ ‫زمان‬ ‫مدت‬ ‫تخمين‬ ‫روشهاي‬
‫دسترس‬ ‫در‬ ‫منابع‬ ‫براساس‬ ‫و‬ ‫شده‬ ‫گيري‬‫اندازه‬ ‫فعاليت‬ ‫كاري‬ ‫حجم‬ ‫ابتدا‬ ‫روش‬ ‫اين‬ ‫در‬
‫شود‬‫مي‬ ‫برآورد‬ ‫فعاليت‬ ‫زمان‬ ‫مدت‬ ،‫منابع‬ ‫كاري‬ ‫توانايي‬ ‫و‬.
‫مثال‬:
‫منبع‬ ‫توانايي‬:‫روزي‬20‫برگه‬ ‫منابع‬:‫تايپيست‬ ‫يك‬ ‫كاري‬ ‫حجم‬:100‫برگه‬ ‫فعاليت‬:‫گزارش‬ ‫تايپ‬Duration=5days
‫منبع‬ ‫توانايي‬:‫روزي‬5 m3 ‫منابع‬:2‫بلدوزر‬ ‫كاري‬ ‫حجم‬:30‫مترمكعب‬
‫فعاليت‬:‫خاكبرداري‬
‫زمين‬Duration=3days

35. ‫فعاليتها‬ ‫زمان‬ ‫مدت‬ ‫برآورد‬Activity Duration Estimating

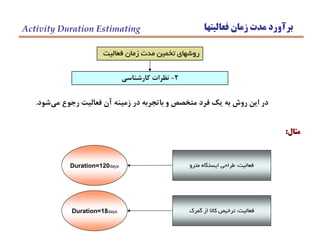

2-‫كارشناسي‬ ‫نظرات‬
‫فعاليت‬ ‫زمان‬ ‫مدت‬ ‫تخمين‬ ‫روشهاي‬
‫شود‬‫مي‬ ‫رجوع‬ ‫فعاليت‬ ‫آن‬ ‫زمينه‬ ‫در‬ ‫باتجربه‬ ‫و‬ ‫متخصص‬ ‫فرد‬ ‫يك‬ ‫به‬ ‫روش‬ ‫اين‬ ‫در‬.
‫مثال‬:
‫فعاليت‬:‫مترو‬ ‫ايستگاه‬ ‫طراحي‬Duration=120days
‫فعاليت‬:‫گمرك‬ ‫از‬ ‫كاال‬ ‫ترخيص‬Duration=18days

36. 0
100
‫فعاليتها‬ ‫زمان‬ ‫مدت‬ ‫برآورد‬Activity Duration Estimating

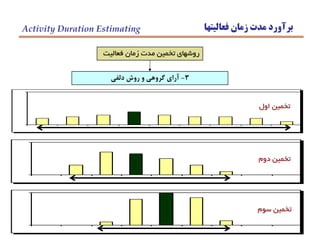

3-‫دلفي‬ ‫روش‬ ‫و‬ ‫گروهي‬ ‫آراي‬
‫فعاليت‬ ‫زمان‬ ‫مدت‬ ‫تخمين‬ ‫روشهاي‬
0
1 0 0
‫اول‬ ‫تخمين‬
0
1 0 0
‫دوم‬ ‫تخمين‬
‫سوم‬ ‫تخمين‬

37. ‫فعاليتها‬ ‫زمان‬ ‫مدت‬ ‫برآورد‬Activity Duration Estimating
4-‫اطالعاتي‬ ‫سوابق‬ ‫از‬ ‫استفاده‬
‫فعاليت‬ ‫زمان‬ ‫مدت‬ ‫تخمين‬ ‫روشهاي‬
‫فعاليتهاي‬ ‫پايان‬ ‫و‬ ‫شروع‬ ‫تاريخ‬ ‫و‬ ‫مستند‬ ‫قبلي‬ ‫هاي‬‫پروژه‬ ‫تاريخچه‬ ‫كه‬ ‫صورتي‬ ‫در‬
‫نمود‬ ‫استفاده‬ ‫فعاليت‬ ‫مدت‬ ‫تخمين‬ ‫در‬ ‫آنها‬ ‫سوابق‬ ‫از‬ ‫توان‬‫مي‬ ،‫باشد‬ ‫شده‬ ‫ثبت‬ ‫همانند‬.
‫مدت‬(‫روز‬) ‫اتمام‬ ‫تاريخ‬ ‫شروع‬ ‫تاريخ‬ ‫پروژه‬
40 1381/10/10 1381/09/01 x
52 1382/04/01 1382/02/10 y
48 1382/05/23 1382/04/05 z
‫فعاليت‬ ‫زمان‬ ‫مدت‬ ‫برآورد‬=46‫روز‬
‫اعتبار‬ ‫گشايش‬ ‫تاريخي‬ ‫سوابق‬

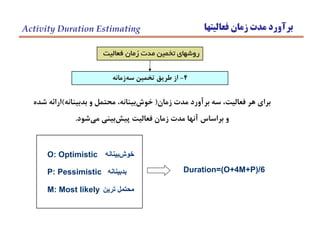

38. ‫فعاليتها‬ ‫زمان‬ ‫مدت‬ ‫برآورد‬Activity Duration Estimating
4-‫زمانه‬‫سه‬ ‫تخمين‬ ‫طريق‬ ‫از‬
‫فعاليت‬ ‫زمان‬ ‫مدت‬ ‫تخمين‬ ‫روشهاي‬
‫زمان‬ ‫مدت‬ ‫برآورد‬ ‫سه‬ ،‫فعاليت‬ ‫هر‬ ‫براي‬(‫بدبينانه‬ ‫و‬ ‫محتمل‬ ،‫بينانه‬‫خوش‬)‫شده‬ ‫ارائه‬
‫شود‬‫مي‬ ‫بيني‬‫پيش‬ ‫فعاليت‬ ‫زمان‬ ‫مدت‬ ‫آنها‬ ‫براساس‬ ‫و‬.
O: Optimistic
P: Pessimistic
M: Most likely
‫بينانه‬‫خوش‬
‫بينانه‬‫بد‬
‫ترين‬ ‫محتمل‬
Duration=(O+4M+P)/6

39. ‫فعاليتها‬ ‫زمان‬ ‫مدت‬ ‫برآورد‬Activity Duration Estimating
6-‫كوچكتر‬ ‫اجزاي‬ ‫به‬ ‫فعاليت‬ ‫شكستن‬
‫فعاليت‬ ‫زمان‬ ‫مدت‬ ‫تخمين‬ ‫روشهاي‬
‫روشهاي‬ ‫از‬ ‫يكي‬ ‫با‬ ‫سپس‬ ‫و‬ ‫نمود‬ ‫تقسيم‬ ‫كوچكتر‬ ‫اجزاي‬‫به‬ ‫را‬ ‫فعاليت‬ ‫توان‬‫مي‬
‫فعاليت‬ ‫زمان‬ ‫مدت‬ ‫آنها‬ ‫كردن‬ ‫سرجمع‬ ‫با‬ ‫و‬ ‫تخمين‬ ‫را‬ ‫هريك‬ ‫مدت‬ ‫شده‬ ‫ذكر‬
‫نمود‬ ‫برآورد‬ ‫را‬ ‫اصلي‬.
‫كه‬ ‫است‬ ‫مواقعي‬ ‫در‬ ‫روش‬ ‫اين‬ ‫كاربرد‬ ‫بيشترين‬WBS‫شده‬ ‫متوقف‬ ‫باال‬ ‫سطوح‬ ‫در‬
‫شود‬‫مي‬ ‫نگاه‬ ‫ريزي‬‫برنامه‬ ‫به‬ ‫كالن‬ ‫بصورت‬ ‫و‬.

40. ‫نگاه‬ ‫يك‬ ‫در‬ ‫پروژه‬ ‫ريزي‬‫برنامه‬ ‫فرآيند‬
‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬
‫پروژه‬ ‫محدوده‬ ‫تعريف‬
‫شبكه‬ ‫ترسيم‬
‫پروژه‬
(‫برداري‬/‫گره‬‫اي‬)
،‫زمان‬ ‫مدت‬ ‫برآورد‬
‫هزينه‬ ‫و‬ ‫الزم‬ ‫منابع‬
‫فعاليتها‬
‫منابع‬ ‫ريزي‬ ‫برنامه‬ ‫و‬ ‫پروژه‬ ‫زمانبندي‬
‫زمانبندي‬ ‫كردن‬ ‫نهايي‬

41. ‫پروژه‬ ‫شبكه‬ ‫ايجاد‬
‫فعاليتها‬ ‫توالي‬ ‫تعيين‬(‫كاري‬ ‫هاي‬‫بسته‬)
Conduct the Project Network

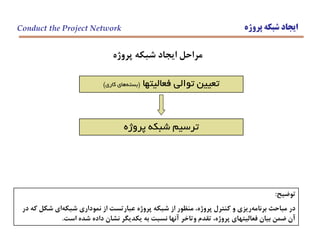

‫پروژه‬ ‫شبكه‬ ‫ترسيم‬
‫توضيح‬:
‫در‬ ‫كه‬ ‫شكل‬ ‫اي‬‫شبكه‬ ‫نموداري‬ ‫از‬ ‫عبارتست‬ ‫پروژه‬ ‫شبكه‬ ‫از‬ ‫منظور‬ ،‫پروژه‬ ‫كنترل‬ ‫و‬ ‫ريزي‬‫برنامه‬ ‫مباحث‬ ‫در‬
‫است‬ ‫شده‬ ‫داده‬ ‫نشان‬ ‫يكديگر‬ ‫به‬ ‫نسبت‬ ‫آنها‬ ‫وتاخر‬ ‫تقدم‬ ،‫پروژه‬ ‫فعاليتهاي‬ ‫بيان‬ ‫ضمن‬ ‫آن‬.
‫پروژه‬ ‫شبكه‬ ‫ايجاد‬ ‫مراحل‬

42. ‫پروژه‬ ‫شبكه‬ ‫ايجاد‬
‫فعاليتها‬ ‫توالي‬ ‫تعيين‬(‫كاري‬ ‫هاي‬‫بسته‬)
Conduct the Project Network

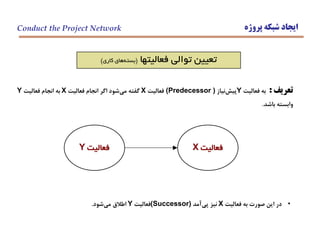

‫تعريف‬:‫فعاليت‬ ‫به‬Y‫نياز‬‫پيش‬(Predecessor )‫فعاليت‬X‫فعاليت‬ ‫انجام‬ ‫اگر‬ ‫شود‬‫مي‬ ‫گفته‬X‫فعاليت‬ ‫انجام‬ ‫به‬Y
‫باشد‬ ‫وابسته‬.
‫فعاليت‬Y ‫فعاليت‬X
•‫فعاليت‬ ‫به‬ ‫صورت‬ ‫اين‬ ‫در‬X‫آمد‬‫پي‬ ‫نيز‬(Successor)‫فعاليت‬Y‫شود‬‫مي‬ ‫اطالق‬.

43. ‫پروژه‬ ‫شبكه‬ ‫ايجاد‬Conduct the Project Network

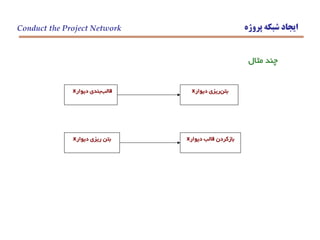

‫مثال‬ ‫چند‬
‫ديوار‬ ‫بندي‬‫قالب‬x ‫ديوار‬ ‫ريزي‬‫بتن‬x
‫ديوار‬ ‫ريزي‬ ‫بتن‬x ‫ديوار‬ ‫قالب‬ ‫بازكردن‬x

44. ‫پروژه‬ ‫شبكه‬ ‫ايجاد‬
‫پروژه‬ ‫شبكه‬ ‫ترسيم‬
Conduct the Project Network

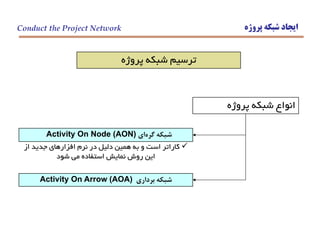

‫پروژه‬ ‫شبكه‬ ‫انواع‬
‫گره‬ ‫شبكه‬‫اي‬Activity On Node (AON)
‫برداري‬ ‫شبكه‬Activity On Arrow (AOA)
‫از‬ ‫جديد‬ ‫افزارهاي‬ ‫نرم‬ ‫در‬ ‫دليل‬ ‫همين‬ ‫به‬ ‫و‬ ‫است‬ ‫كاراتر‬
‫شود‬ ‫مي‬ ‫استفاده‬ ‫نمايش‬ ‫روش‬ ‫اين‬

45. ‫پروژه‬ ‫شبكه‬ ‫ايجاد‬

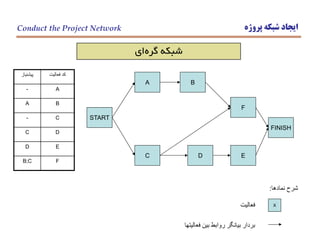

‫گره‬ ‫شبكه‬‫اي‬
Conduct the Project Network
‫پيشنياز‬ ‫فعاليت‬ ‫كد‬
- A
A B
- C
C D
D E
B;C F
START
A B
C D E
F
FINISH
‫نمادها‬ ‫شرح‬:
‫فعاليتها‬ ‫بين‬ ‫روابط‬ ‫بيانگر‬ ‫بردار‬
‫فعاليت‬ X

46. ‫پروژه‬ ‫شبكه‬ ‫ايجاد‬

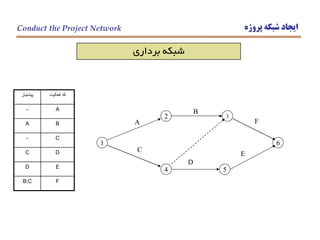

‫برداري‬ ‫شبكه‬
Conduct the Project Network
1
4
2
6
D
A
B
5
C
3
F
E
‫پيشنياز‬ ‫فعاليت‬ ‫كد‬
- A
A B
- C
C D
D E
B;C F

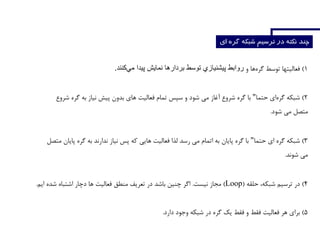

47. 1)‫و‬ ‫ها‬‫گره‬ ‫توسط‬ ‫فعاليتها‬‫كنند‬‫مي‬ ‫پيدا‬ ‫نمايش‬ ‫بردارها‬ ‫توسط‬ ‫پيشنيازي‬ ‫روابط‬.
2)‫گر‬ ‫شبكه‬‫ه‬‫حتما‬ ‫اي‬"‫شروع‬ ‫گره‬ ‫به‬ ‫نياز‬ ‫پيش‬ ‫بدون‬ ‫هاي‬ ‫فعاليت‬ ‫تمام‬ ‫سپس‬ ‫و‬ ‫شود‬ ‫مي‬ ‫آغاز‬ ‫شروع‬ ‫گره‬ ‫با‬
‫شود‬ ‫مي‬ ‫متصل‬.
3)‫حتما‬ ‫اي‬ ‫گره‬ ‫شبكه‬"‫متصل‬ ‫پايان‬ ‫گره‬ ‫به‬ ‫ندارند‬ ‫نياز‬ ‫پس‬ ‫كه‬ ‫هايي‬ ‫فعاليت‬ ‫لذا‬ ‫رسد‬ ‫مي‬ ‫اتمام‬ ‫به‬ ‫پايان‬ ‫گره‬ ‫با‬
‫شوند‬ ‫مي‬.
4)‫شبكه‬ ‫ترسيم‬ ‫در‬،‫حلقه‬(Loop)‫نيست‬ ‫مجاز‬.‫ايم‬ ‫شده‬ ‫اشتباه‬ ‫دچار‬ ‫ها‬ ‫فعاليت‬ ‫منطق‬ ‫تعريف‬ ‫در‬ ‫باشد‬ ‫چنين‬ ‫اگر‬.
5)‫دارد‬ ‫وجود‬ ‫شبكه‬ ‫در‬ ‫گره‬ ‫يك‬ ‫فقط‬ ‫و‬ ‫فقط‬ ‫فعاليت‬ ‫هر‬ ‫براي‬.

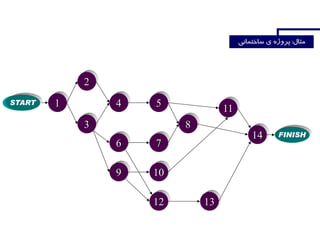

49. START 1
2
3
4 5
6
9
7
10
12
8
11
13
14 FINISH
START

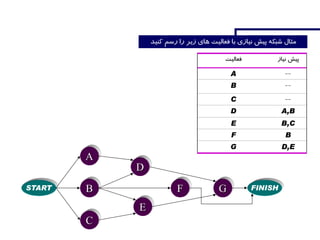

50. A
B
C
D A,B
E B,C
F B
G D,E
A
FINISHSTART B
C
D
E
F G

51. ‫نگاه‬ ‫يك‬ ‫در‬ ‫پروژه‬ ‫ريزي‬‫برنامه‬ ‫فرآيند‬
‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬
‫پروژه‬ ‫محدوده‬ ‫تعريف‬
‫شبكه‬ ‫ترسيم‬
‫پروژه‬
(‫برداري‬/‫گره‬‫اي‬)
،‫زمان‬ ‫مدت‬ ‫برآورد‬
‫هزينه‬ ‫و‬ ‫الزم‬ ‫منابع‬
‫فعاليتها‬
‫منابع‬ ‫ريزي‬ ‫برنامه‬ ‫و‬ ‫پروژه‬ ‫زمانبندي‬
‫زمانبندي‬ ‫كردن‬ ‫نهايي‬

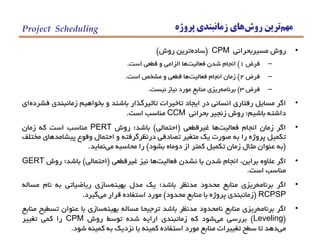

52. ‫مهم‬‫روش‬ ‫ترين‬‫پروژه‬ ‫زمانبندي‬ ‫هاي‬Project Scheduling
•‫روش‬‫مسيربحراني‬CPM(‫ساده‬‫ترين‬‫روش‬)
–‫فرض‬1)‫انجام‬‫شدن‬‫فعاليت‬‫ها‬‫الزامي‬‫و‬‫قطعي‬‫است‬.
–‫فرض‬2)‫زمان‬‫انجام‬‫فعاليت‬‫ها‬‫قطعي‬‫و‬‫مشخص‬‫است‬.
–‫فرض‬3)‫برنامه‬‫ريزي‬‫منابع‬‫مورد‬‫نياز‬‫نيست‬.
•‫اگر‬‫مسايل‬‫رفتاري‬‫انساني‬‫در‬‫ايجاد‬‫تاخيرات‬‫تاثيرگذار‬‫باشند‬‫و‬‫بخواهيم‬‫زمانبندي‬‫فشرده‬‫اي‬
‫داشته‬‫باشيم؛‬‫روش‬‫زنجير‬‫بحراني‬CCM‫مناسب‬‫است‬.
•‫اگر‬‫زمان‬‫انجام‬‫فعاليت‬‫ها‬‫غيرقطعي‬(‫احتمالي‬)‫باشد؛‬‫روش‬PERT‫مناسب‬‫است‬‫كه‬‫زمان‬
‫تكميل‬‫پروژه‬‫را‬‫به‬‫صورت‬‫يك‬‫متغير‬‫تصادفي‬‫درنظرگرفته‬‫و‬‫احتمال‬‫وقوع‬‫پيشامدهاي‬‫مختلف‬
(‫به‬‫عنوان‬‫مثال‬‫زمان‬‫تكميل‬‫كمتر‬‫از‬‫دوماه‬‫بشود‬)‫را‬‫محاسبه‬‫مي‬‫نمايد‬.
•‫اگر‬‫عالوه‬،‫براين‬‫انجام‬‫شدن‬‫يا‬‫نشدن‬‫فعاليت‬‫ها‬‫نيز‬‫غيرقطعي‬(‫احتمالي‬)‫باشد؛‬‫روش‬GERT
‫مناسب‬‫است‬.
•‫اگر‬‫برنامه‬‫ريزي‬‫منابع‬‫محدود‬‫مدنظر‬‫باشد؛‬‫يك‬‫مدل‬‫بهينه‬‫سازي‬‫رياضياتي‬‫به‬‫نام‬‫مساله‬
RCPSP(‫زمانبندي‬‫پروژه‬‫با‬‫منابع‬‫محدود‬)‫مورد‬‫استفاده‬‫قرار‬‫مي‬‫گيرد‬.
•‫اگر‬‫برنامه‬‫ريزي‬‫منابع‬‫نامحدود‬‫مدنظر‬‫باشد‬‫ترجيحا‬‫مساله‬‫بهينه‬‫سازي‬‫با‬‫عنوان‬‫تسطيح‬‫منابع‬
(Leveling)‫بررسي‬‫مي‬‫شود‬‫كه‬‫زمانبندي‬‫ارايه‬‫شده‬‫توسط‬‫روش‬CPM‫را‬‫كمي‬‫تغيير‬
‫مي‬‫دهد‬‫تا‬‫سطح‬‫تغييرات‬‫منابع‬‫مورد‬‫استفاده‬‫كمينه‬‫يا‬‫نزديك‬‫به‬‫كمينه‬‫شود‬.

53. ‫پروژه‬ ‫زمانبندي‬Project Scheduling

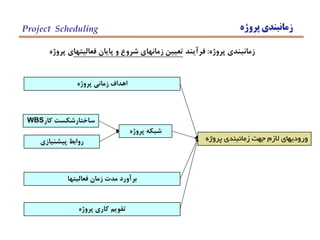

‫پروژه‬ ‫زمانبندي‬:‫فرآيند‬‫فعاليتها‬ ‫پايان‬ ‫و‬ ‫شروع‬ ‫زمانهاي‬ ‫تعيين‬‫پروژه‬ ‫ي‬
‫پروژه‬ ‫زماني‬ ‫اهداف‬
‫پروژه‬ ‫زمانبندي‬ ‫جهت‬ ‫الزم‬ ‫وروديهاي‬
‫فعاليتها‬ ‫زمان‬ ‫مدت‬ ‫برآورد‬
‫كار‬ ‫ساختارشكست‬WBS
‫پيشنيازي‬ ‫روابط‬
‫پروژه‬ ‫شبكه‬
‫پروژه‬ ‫كاري‬ ‫تقويم‬

54. ‫بحراني‬ ‫مسير‬ ‫روش‬

55. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
‫گره‬ ‫شبكه‬ ‫در‬ ‫زمانبندي‬‫اي‬
Earliest Start Estimated Duration Earliest Finish
Latest Start Total Float Latest Finish
Link to preceding activity Link to succeeding activity
‫گره‬ ‫شبكه‬ ‫زمانبندي‬ ‫در‬ ‫فعاليت‬ ‫يك‬ ‫نمادگذاري‬‫اي‬
Activity Code
Or description

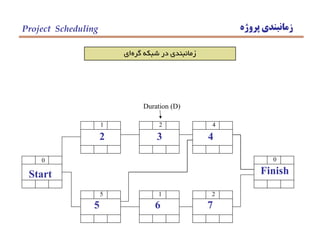

56. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
‫گره‬ ‫شبكه‬ ‫در‬ ‫زمانبندي‬‫اي‬
Duration (D)
0 0 0
0 0 0
Start
0 1 1
2 2 3
2
1 2 3
3
3 2 5
5 4 9
4
5 0 9
9 0 9
Finish
9 0 9
0 5 5
5
0 0 5
5 1 6
6
6 1 7
6 2 8
7
7 1 9

57. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
‫گره‬ ‫شبكه‬ ‫در‬ ‫زمانبندي‬‫اي‬
0 0 0
0 0 0
Start
0 1 1
2 2 3
2
1 2 3
3
3 2 5
5 4 9
4
5 0 9
9 0 9
Finish
9 0 9
0 5 5
5
0 0 5
5 1 6
6
6 1 7
6 2 8
7
7 1 9
Earliest Start (ES)
ES= 0 ‫داريم‬ ‫شروعي‬ ‫فعاليت‬ ‫براي‬:

58. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
‫گره‬ ‫شبكه‬ ‫در‬ ‫زمانبندي‬‫اي‬
0 0 0
0 0 0
Start
0 1 1
2 2 3
2
1 2 3
3
3 2 5
5 4 9
4
5 0 9
9 0 9
Finish
9 0 9
0 5 5
5
0 0 5
5 1 6
6
6 1 7
6 2 8
7
7 1 9

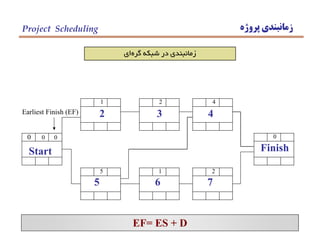

Earliest Finish (EF)
EF= ES + D

59. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
‫گره‬ ‫شبكه‬ ‫در‬ ‫زمانبندي‬‫اي‬
0 0 0
0 0 0
Start
0 1 1
2 2 3
2
1 2 3
3
3 2 5
5 4 9
4
5 0 9
9 0 9
Finish
9 0 9
0 5 5
5
0 0 5
5 1 6
6
6 1 7
6 2 8
7
7 1 9

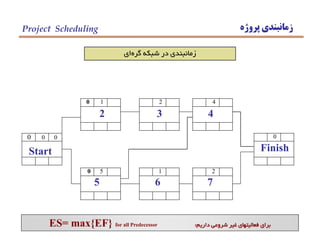

ES= max{EF} for all Predecessor ‫داريم‬ ‫شروعي‬ ‫غير‬ ‫فعاليتهاي‬ ‫براي‬:

60. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
‫گره‬ ‫شبكه‬ ‫در‬ ‫زمانبندي‬‫اي‬
0 0 0
0 0 0
Start
0 1 1
2 2 3
2
1 2 3
3
3 2 5
5 4 9
4
5 0 9
9 0 9
Finish
9 0 9
0 5 5
5
0 0 5
5 1 6
6
6 1 7
6 2 8
7
7 1 9

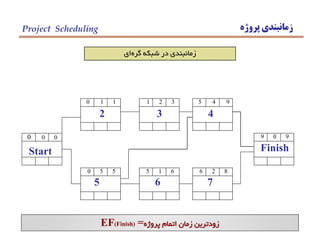

‫پروژه‬ ‫اتمام‬ ‫زمان‬ ‫زودترين‬=EF(Finish)

61. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
‫گره‬ ‫شبكه‬ ‫در‬ ‫زمانبندي‬‫اي‬
0 0 0
0 0 0
Start
0 1 1
2 2 3
2
1 2 3
3
3 2 5
5 4 9
4
5 0 9
9 0 9
Finish
9 0 9
0 5 5
5
0 0 5
5 1 6
6
6 1 7
6 2 8
7
7 1 9

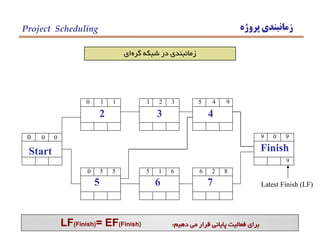

LF(Finish)= EF(Finish) ‫دهيم‬ ‫مي‬ ‫قرار‬ ‫پاياني‬ ‫فعاليت‬ ‫براي‬:
Latest Finish (LF)

62. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
‫گره‬ ‫شبكه‬ ‫در‬ ‫زمانبندي‬‫اي‬
0 0 0
0 0 0
Start
0 1 1
2 2 3
2
1 2 3
3
3 2 5
5 4 9
4
5 0 9
9 0 9
Finish
9 0 9
0 5 5
5
0 0 5
5 1 6
6
6 1 7
6 2 8
7
7 1 9
Latest Start (LS)
LS= LF - D

63. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
‫گره‬ ‫شبكه‬ ‫در‬ ‫زمانبندي‬‫اي‬
0 0 0
0 0 0
Start
0 1 1
2 2 3
2
1 2 3
3
3 2 5
5 4 9
4
5 0 9
9 0 9
Finish
9 0 9
0 5 5
5
0 0 5
5 1 6
6
6 1 7
6 2 8
7
7 1 9

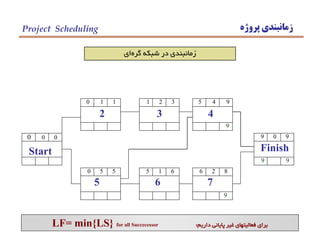

LF= min{LS} for all Succecessor ‫داريم‬ ‫پاياني‬ ‫غير‬ ‫فعاليتهاي‬ ‫براي‬:

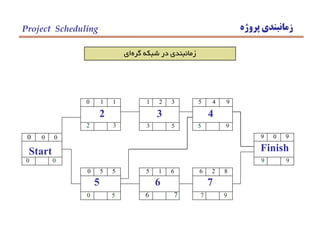

64. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
‫گره‬ ‫شبكه‬ ‫در‬ ‫زمانبندي‬‫اي‬
0 0 0
0 0 0
Start
0 1 1
2 2 3
2
1 2 3
3
3 2 5
5 4 9
4
5 0 9
9 0 9
Finish
9 0 9
0 5 5
5
0 0 5
5 1 6
6
6 1 7
6 2 8
7
7 1 9

65. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
‫گره‬ ‫شبكه‬ ‫در‬ ‫زمانبندي‬‫اي‬
0 0 0
0 0 0
Start
0 1 1
2 2 3
2
1 2 3
3
3 2 5
5 4 9
4
5 0 9
9 0 9
Finish
9 0 9
0 5 5
5
0 0 5
5 1 6
6
6 1 7
6 2 8
7
7 1 9

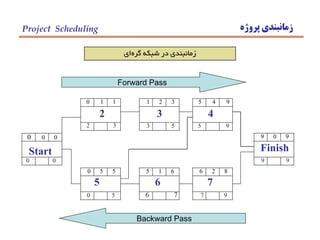

Forward Pass
Backward Pass

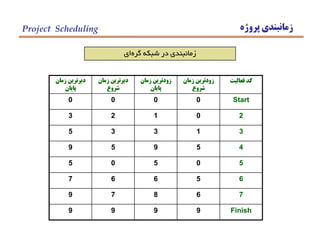

66. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
‫گره‬ ‫شبكه‬ ‫در‬ ‫زمانبندي‬‫اي‬
‫زمان‬ ‫ديرترين‬
‫پايان‬
‫زمان‬ ‫ديرترين‬
‫شروع‬
‫زمان‬ ‫زودترين‬
‫پايان‬
‫زمان‬ ‫زودترين‬
‫شروع‬
‫فعاليت‬ ‫كد‬
0 0 0 0 Start
3 2 1 0 2
5 3 3 1 3
9 5 9 5 4
5 0 5 0 5
7 6 6 5 6
9 7 8 6 7
9 9 9 9 Finish

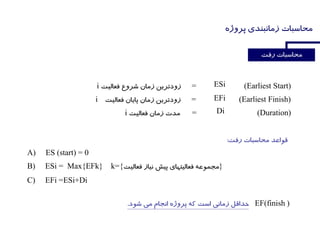

67. (Earliest Start)=i
(Earliest Finish)=i
(Duration)=i
ESi
EFi
Di
A) ES (start) = 0
B) ESi = Max{EFk} k={ }
C) EFi =ESi+Di
)EF(finish

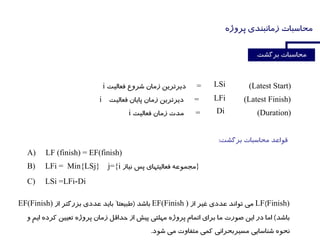

68. (Latest Start)=i
(Latest Finish)=i
(Duration)=i
LSi
LFi
Di
A) LF (finish) = EF(finish)
B) LFi = Min{LSj} j={i }
C) LSi =LFi-Di
Finish)LF)EF(FinishEF(Finish)

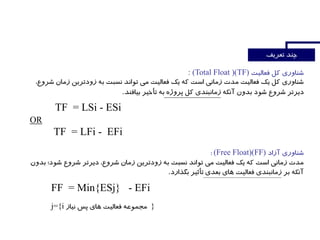

69. : (Total Float )(TF)
.
TF = LSi - ESi
OR
TF = LFi - EFi
(Free Float)(FF)
.
FF = Min{ESj} - EFi
j={i }

70. ‫پروژه‬ ‫زمانبندي‬Project Scheduling

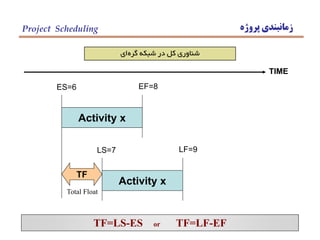

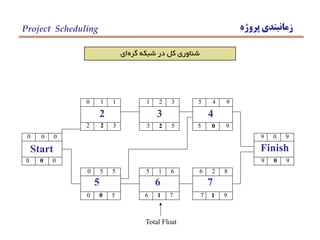

‫گره‬ ‫شبكه‬ ‫در‬ ‫كل‬ ‫شناوري‬‫اي‬
Activity x
ES=6 EF=8
Activity x
LS=7 LF=9
TIME
TF
TF=LS-ES or TF=LF-EF
Total Float

71. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
‫گره‬ ‫شبكه‬ ‫در‬ ‫كل‬ ‫شناوري‬‫اي‬
Total Float
0 0 0
0 0 0
Start
0 1 1
2 2 3
2
1 2 3
3
3 2 5
5 4 9
4
5 0 9
9 0 9
Finish
9 0 9
0 5 5
5
0 0 5
5 1 6
6
6 1 7
6 2 8
7
7 1 9

72. ‫پروژه‬ ‫زمانبندي‬Project Scheduling

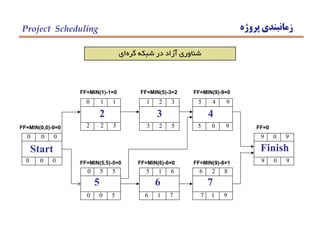

‫گره‬ ‫شبكه‬ ‫در‬ ‫آزاد‬ ‫شناوري‬‫اي‬
0 0 0
0 0 0
Start
0 1 1
2 2 3
2
1 2 3
3
3 2 5
5 4 9
4
5 0 9
9 0 9
Finish
9 0 9
0 5 5
5
0 0 5
5 1 6
6
6 1 7
6 2 8
7
7 1 9
FF=MIN(0,0)-0=0
FF=MIN(5,5)-5=0 FF=MIN(6)-6=0 FF=MIN(9)-8=1
FF=MIN(9)-9=0FF=MIN(5)-3=2FF=MIN(1)-1=0
FF=0

73. :

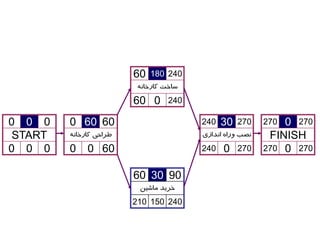

74. 000
START
000
6000
60600
2700240
27030240
240150210
903060
240060
24018060
2700270
FINISH
2700270

75. ‫پروژه‬ ‫زمانبندي‬Project Scheduling

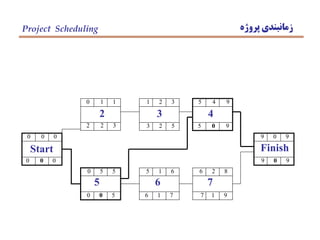

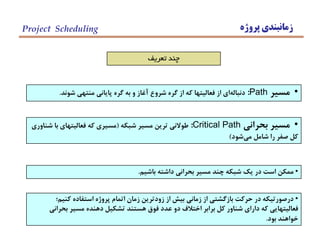

•‫مسير‬Path:‫شوند‬ ‫منتهي‬ ‫پاياني‬ ‫گره‬ ‫به‬ ‫و‬ ‫آغاز‬ ‫شروع‬ ‫گره‬ ‫از‬ ‫كه‬ ‫فعاليتها‬ ‫از‬ ‫اي‬‫دنباله‬.
‫تعريف‬ ‫چند‬
•‫بحراني‬ ‫مسير‬Critical Path:‫شبكه‬ ‫مسير‬ ‫ترين‬ ‫طوالني‬(‫شناوري‬ ‫با‬ ‫فعاليتهاي‬ ‫كه‬ ‫مسيري‬
‫شود‬‫مي‬ ‫شامل‬ ‫را‬ ‫صفر‬ ‫كل‬)
•‫باشيم‬ ‫داشته‬ ‫بحراني‬ ‫مسير‬ ‫چند‬ ‫شبكه‬ ‫يك‬ ‫در‬ ‫است‬ ‫ممكن‬.
•‫كنيم؛‬ ‫استفاده‬ ‫پروژه‬ ‫اتمام‬ ‫زمان‬ ‫زودترين‬ ‫از‬ ‫بيش‬ ‫زماني‬ ‫از‬ ‫بازگشتي‬ ‫حركت‬ ‫در‬ ‫درصورتيكه‬
‫بحراني‬ ‫مسير‬ ‫دهنده‬ ‫تشكيل‬ ‫هستند‬ ‫فوق‬ ‫عدد‬ ‫دو‬ ‫اختالف‬ ‫برابر‬ ‫كل‬ ‫شناور‬ ‫داراي‬ ‫كه‬ ‫فعاليتهايي‬
‫بود‬ ‫خواهند‬.

76. ‫پروژه‬ ‫زمانبندي‬Project Scheduling
0 0 0
0 0 0
Start
0 1 1
2 2 3
2
1 2 3
3
3 2 5
5 4 9
4
5 0 9
9 0 9
Finish
9 0 9
0 5 5
5
0 0 5
5 1 6
6
6 1 7
6 2 8
7
7 1 9

77. ‫نگاه‬ ‫يك‬ ‫در‬ ‫پروژه‬ ‫ريزي‬‫برنامه‬ ‫فرآيند‬
‫پروژه‬ ‫فعاليتهاي‬ ‫شناسايي‬
‫پروژه‬ ‫محدوده‬ ‫تعريف‬
‫شبكه‬ ‫ترسيم‬
‫پروژه‬
(‫برداري‬/‫گره‬‫اي‬)
،‫زمان‬ ‫مدت‬ ‫برآورد‬
‫هزينه‬ ‫و‬ ‫الزم‬ ‫منابع‬
‫فعاليتها‬
‫منابع‬ ‫ريزي‬ ‫برنامه‬ ‫و‬ ‫پروژه‬ ‫زمانبندي‬
‫زمانبندي‬ ‫كردن‬ ‫نهايي‬

78. (Baseline)
Baseline
Baseline

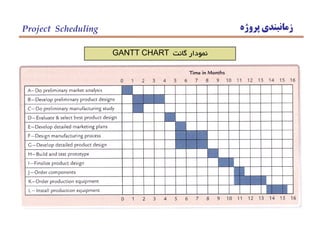

79. Project Scheduling
‫گانت‬ ‫نمودار‬GANTT CHART
‫پروژه‬ ‫زمانبندي‬

80. –GANTT CHART
000
START
000
500
A
550
522
B
330
705
C
725
736
D
413
807
E
817
808
FINISH
808

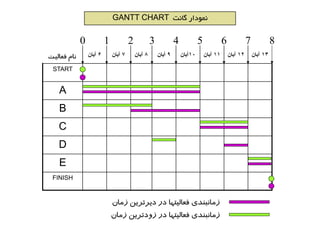

81. 12‫آبان‬
FINISH
E
D
C
B
A
START
13‫آبان‬11‫آبان‬10‫آبان‬9‫آبان‬8‫آبان‬7‫آبان‬6‫آبان‬
43 5 6 7 8210
‫گانت‬ ‫نمودار‬GANTT CHART

82. 12‫آبان‬
FINISH
E
D
C
B
A
START
13‫آبان‬11‫آبان‬10‫آبان‬9‫آبان‬8‫آبان‬7‫آبان‬6‫آبان‬
43 5 6 7 8210
‫بحراني‬ ‫فعاليتهاي‬ ‫تعيين‬ ‫با‬ ‫گانت‬ ‫نمودار‬

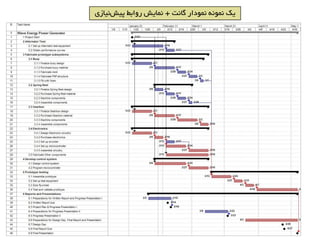

83. ‫گانت‬ ‫نمودار‬ ‫نمونه‬ ‫يك‬+‫پيش‬ ‫روابط‬ ‫نمايش‬‫نيازي‬
