PRESS TOOL
Press tool adalah alat bantu produksi yang bekerja dengan prinsip penekanan untuk memotong atau membentuk logam. Press tool dapat berupa simple tool, compound tool, atau progressive tool, tergantung jumlah operasi yang dilakukan. Press tool digunakan untuk memproduksi ratusan komponen logam dalam waktu singkat dan terdiri dari bagian-bagian seperti plat bawah, dies, stripper, dan punch.
PRESS TOOL
- 1. Alat Bantu Produksi PRESSTOOL Cutting Plat Dipresentasikan oleh : Dias Pamuji (09) Endang Dzulkarnaen (10) Fahrudi Utomo (11) ME 3D
- 2. Pengertian Press Tool •Press Tool adalah peralatan yang mempunyai prinsip kerja penekanan dengan melakukan pemotongan, pembentukkan, atau gabungan dari keduanya .

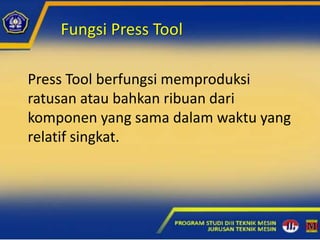

- 3. Fungsi Press Tool PressTool berfungsi memproduksi ratusan atau bahkan ribuan dari komponen yang sama dalam waktu yang relatif singkat.

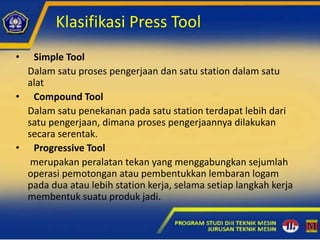

- 4. Klasifikasi Press Tool •Simple Tool Dalam satu proses pengerjaan dan satu station dalam satu alat • Compound Tool Dalam satu penekanan pada satu station terdapat lebih dari satu pengerjaan, dimana proses pengerjaannya dilakukan secara serentak. • Progressive Tool merupakan peralatan tekan yang menggabungkan sejumlah operasi pemotongan atau pembentukkan lembaran logam pada dua atau lebih station kerja, selama setiap langkah kerja membentuk suatu produk jadi.

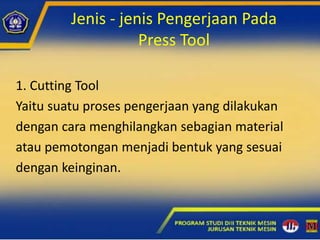

- 5. Jenis - jenisPengerjaan Pada Press Tool 1. Cutting Tool Yaitu suatu proses pengerjaan yang dilakukan dengan cara menghilangkan sebagian material atau pemotongan menjadi bentuk yang sesuai dengan keinginan.
- 6. Jenis - jenisPengerjaan Pada Press Tool 2. Forming Tool proses pengerjaan material yang dilakukan tanpa pengurangan atau penghilangan, akan tetapi hanya mengubah bentuk geometri benda kerja.

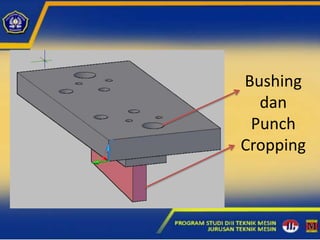

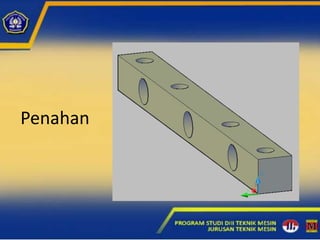

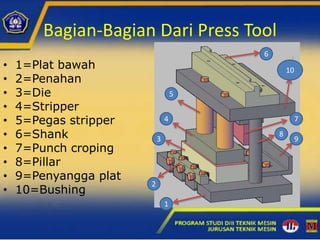

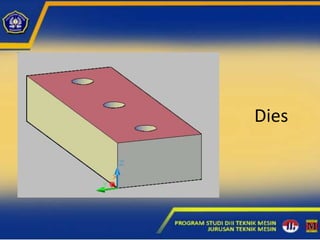

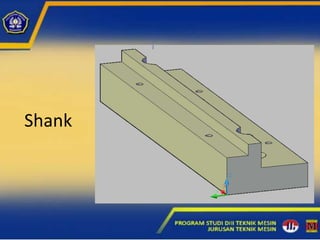

- 7. Bagian-Bagian Dari PressTool • 1=Plat bawah • 2=Penahan • 3=Die • 4=Stripper • 5=Pegas stripper • 6=Shank • 7=Punch croping • 8=Pillar • 9=Penyangga plat • 10=Bushing 7 8 9 6 5 1 2 3 4 10

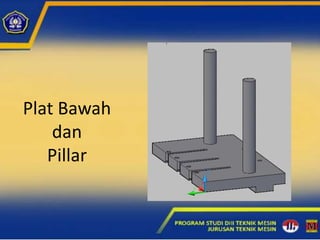

- 8.
- 9.

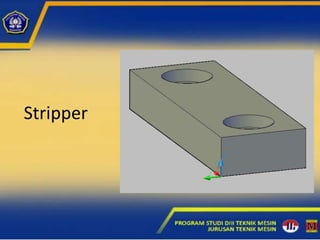

- 10.
- 11.
- 12.

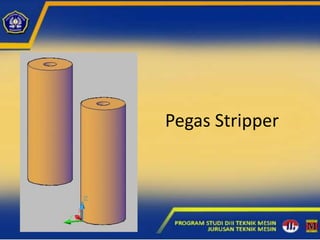

- 13.
- 14.

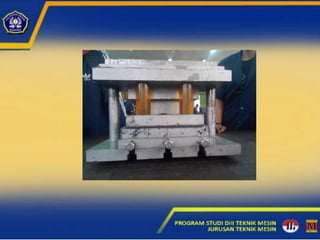

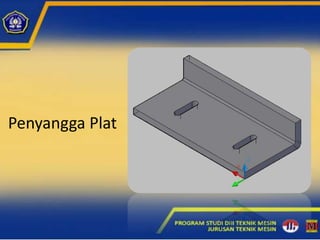

- 15.

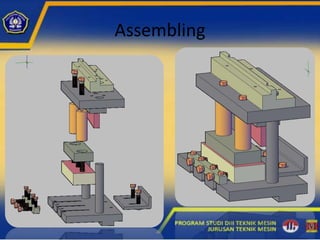

- 17.

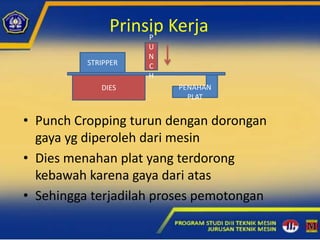

- 18. Prinsip Kerja • PunchCropping turun dengan dorongan gaya yg diperoleh dari mesin • Dies menahan plat yang terdorong kebawah karena gaya dari atas • Sehingga terjadilah proses pemotongan DIES P U N C H STRIPPER PENAHAN PLAT

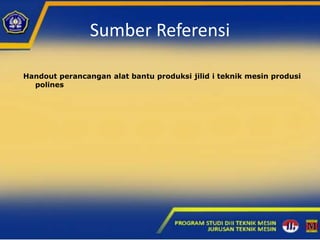

- 19. Sumber Referensi Handout perancanganalat bantu produksi jilid i teknik mesin produsi polines
