1. DASAR GAMBAR TEKNIK
Ir. A. M. Madyana, M. S.

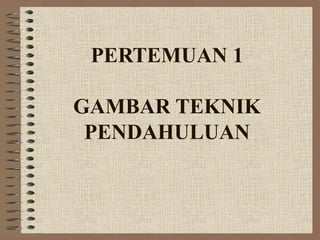

2. PERTEMUAN 1
GAMBAR TEKNIK
PENDAHULUAN

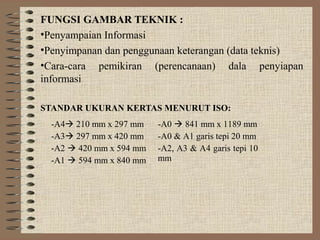

3. FUNGSI GAMBAR TEKNIK :
•Penyampaian Informasi
•Penyimpanan dan penggunaan keterangan (data teknis)
•Cara-cara pemikiran (perencanaan) dala penyiapan
informasi
STANDAR UKURAN KERTAS MENURUT ISO:
-A4 210 mm x 297 mm -A0  841 mm x 1189 mm
-A3 297 mm x 420 mm -A0 & A1 garis tepi 20 mm
-A2  420 mm x 594 mm -A2, A3 & A4 garis tepi 10
-A1  594 mm x 840 mm mm

4. PERALATAN & PERLENGKAPAN
MENGGAMBAR
-Meja gambar & kursi -Penggaris segitiga
-Pensil mekanik 0.3 & (45° & 30°-60°)
0.5 -Mall huruf 0.3 & 0.5
-Kertas gambar & lingkaran
-Karet & mall -Jangka & busur
penghapus derajat
-Penggaris (min. 30 -Rapido 0.1, 0.3 & 0.5
cm) -Kalkulator

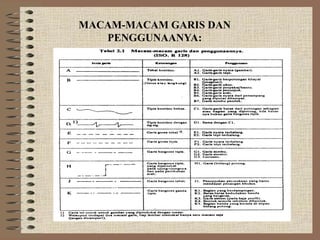

5. MACAM-MACAM GARIS DAN
PENGGUNAANYA:

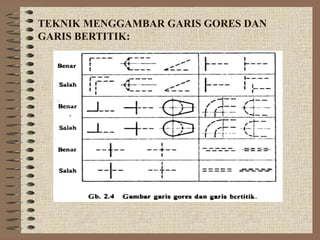

6. TEKNIK MENGGAMBAR GARIS GORES DAN
GARIS BERTITIK:

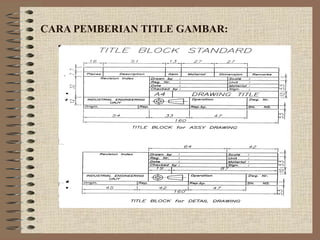

7. CARA PEMBERIAN TITLE GAMBAR:

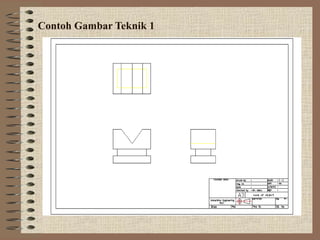

8. Contoh Gambar Teknik 1

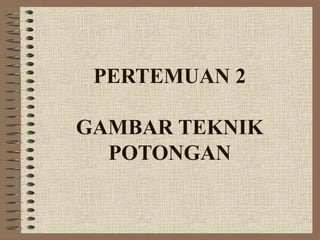

9. PERTEMUAN 2
GAMBAR TEKNIK
POTONGAN

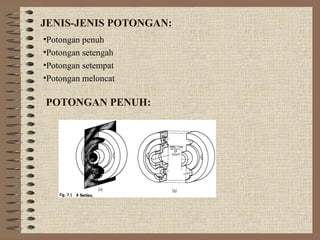

10. JENIS-JENIS POTONGAN:
•Potongan penuh
•Potongan setengah
•Potongan setempat
•Potongan meloncat
POTONGAN PENUH:

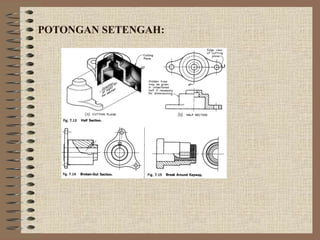

11. POTONGAN SETENGAH:

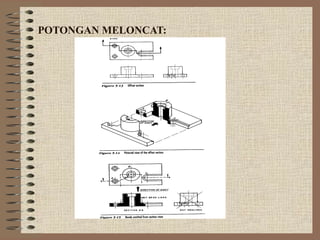

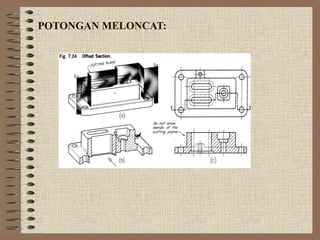

12. POTONGAN MELONCAT:

13. POTONGAN MELONCAT:

14. PERTEMUAN 3
GAMBAR TEKNIK
PROYEKSI

15. MACAM-MACAM PROYEKSI:
Berdasarkan teknis (gaya) pembuatannya, maka proyeksi dibagi menjadi
dua buah yaitu:
• - ANSI
Proyeksi sudut pertama atau biasa dikenal dengan gaya Eropa
• - ISO
Proyeksi sudut ketiga atau dikenal dengan gaya USA
SIMBOL PROYEKSI :

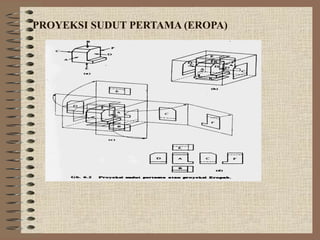

16. PROYEKSI SUDUT PERTAMA (EROPA)

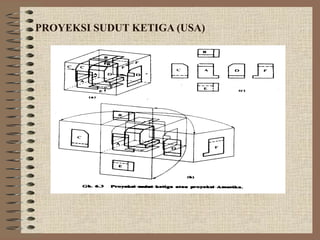

17. PROYEKSI SUDUT KETIGA (USA)

18. Proyeksi Ortogonal:
-Garis-garis proyeksi sejajar.
-Bidang proyeksi tegak lurus terhadap garis proyeksi

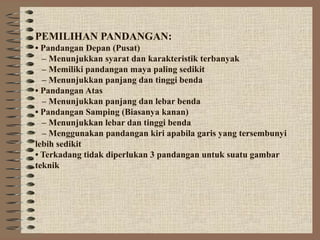

19. PEMILIHAN PANDANGAN:
• Pandangan Depan (Pusat)
– Menunjukkan syarat dan karakteristik terbanyak
– Memiliki pandangan maya paling sedikit
– Menunjukkan panjang dan tinggi benda
• Pandangan Atas
– Menunjukkan panjang dan lebar benda
• Pandangan Samping (Biasanya kanan)
– Menunjukkan lebar dan tinggi benda
– Menggunakan pandangan kiri apabila garis yang tersembunyi
lebih sedikit
• Terkadang tidak diperlukan 3 pandangan untuk suatu gambar
teknik

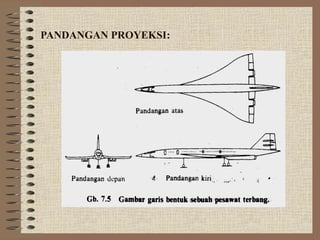

20. PANDANGAN PROYEKSI:

21. PERTEMUAN 4
PENDIMENSIAN

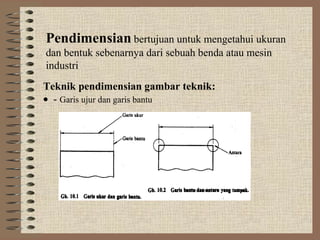

22. Pendimensian bertujuan untuk mengetahui ukuran
dan bentuk sebenarnya dari sebuah benda atau mesin
industri
Teknik pendimensian gambar teknik:
• - Garis ujur dan garis bantu

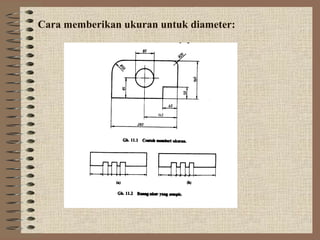

23. Cara memberikan ukuran untuk diameter:

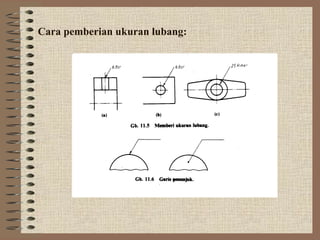

24. Cara pemberian ukuran lubang:

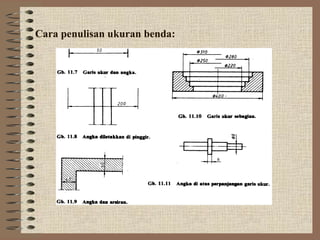

25. Cara penulisan ukuran benda:

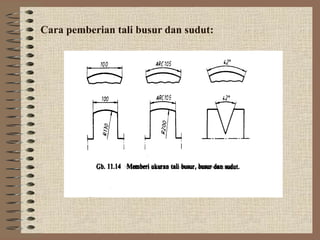

26. Cara pemberian tali busur dan sudut:

27. Pemberian ukuran dan error pada gambar:

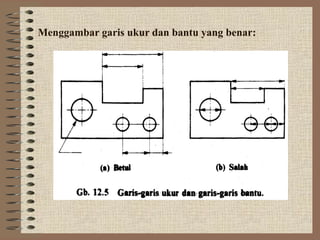

28. Menggambar garis ukur dan bantu yang benar:

29. Macam-macam ukuran:

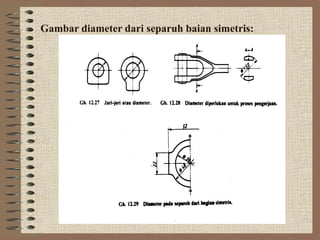

30. Gambar diameter dari separuh baian simetris:

31. PERTEMUAN 5
PENGGUNAAN GAMBAR
TEKNIK
TOLERANSI GEOMETRIK

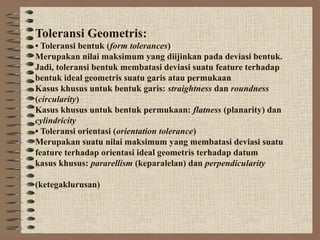

32. Toleransi Geometris:
• Toleransi bentuk (form tolerances)
Merupakan nilai maksimum yang diijinkan pada deviasi bentuk.
Jadi, toleransi bentuk membatasi deviasi suatu feature terhadap
bentuk ideal geometris suatu garis atau permukaan
Kasus khusus untuk bentuk garis: straightness dan roundness
(circularity)
Kasus khusus untuk bentuk permukaan: flatness (planarity) dan
cylindricity
• Toleransi orientasi (orientation tolerance)
Merupakan suatu nilai maksimum yang membatasi deviasi suatu
feature terhadap orientasi ideal geometris terhadap datum
kasus khusus: pararellism (keparalelan) dan perpendicularity
(ketegaklurusan)

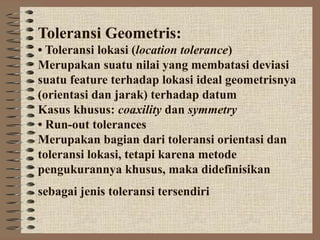

33. Toleransi Geometris:
• Toleransi lokasi (location tolerance)
Merupakan suatu nilai yang membatasi deviasi
suatu feature terhadap lokasi ideal geometrisnya
(orientasi dan jarak) terhadap datum
Kasus khusus: coaxility dan symmetry
• Run-out tolerances
Merupakan bagian dari toleransi orientasi dan
toleransi lokasi, tetapi karena metode
pengukurannya khusus, maka didefinisikan
sebagai jenis toleransi tersendiri

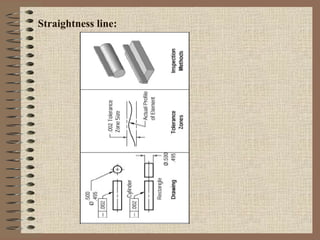

34. Straightness line:

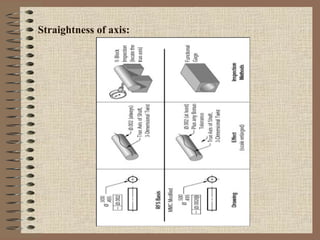

35. Straightness of axis:

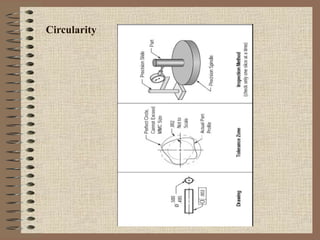

36. Circularity

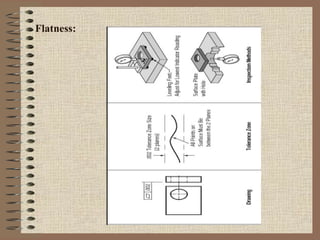

37. Flatness:

38. Cylindricity:

39. Parallelism:

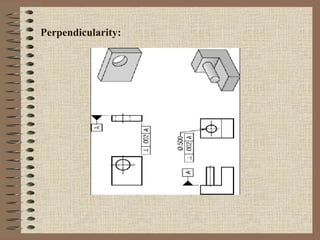

40. Perpendicularity:

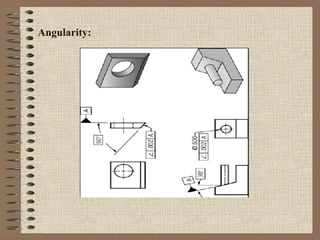

41. Angularity:

42. Concentricity:

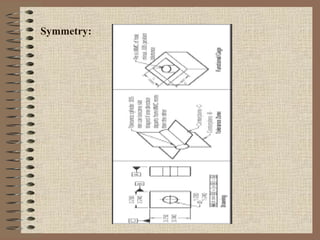

43. Symmetry:

44. PERTEMUAN 6
PENGGUNAAN GAMBAR
TEKNIK
TOLERANSI DATUM

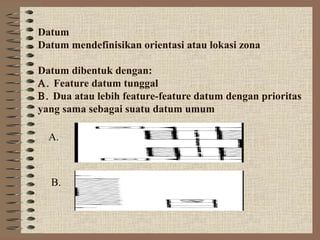

45. Datum
Datum mendefinisikan orientasi atau lokasi zona
Datum dibentuk dengan:
Α. Feature datum tunggal
Β. Dua atau lebih feature-feature datum dengan prioritas
yang sama sebagai suatu datum umum
A.
B.

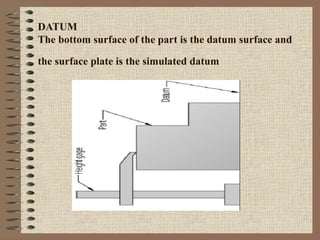

46. DATUM
The bottom surface of the part is the datum surface and
the surface plate is the simulated datum

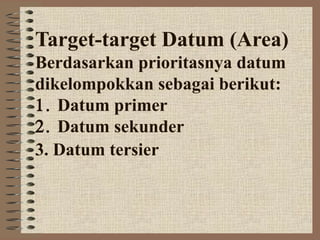

47. Target-target Datum (Area)
Berdasarkan prioritasnya datum
dikelompokkan sebagai berikut:
1. Datum primer
2. Datum sekunder
3. Datum tersier

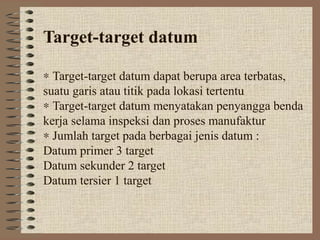

48. Target-target datum
∗ Target-target datum dapat berupa area terbatas,
suatu garis atau titik pada lokasi tertentu
∗ Target-target datum menyatakan penyangga benda
kerja selama inspeksi dan proses manufaktur
∗ Jumlah target pada berbagai jenis datum :
Datum primer 3 target
Datum sekunder 2 target
Datum tersier 1 target

49. PERTEMUAN 7
PENGGUNAAN GAMBAR
TEKNIK
TOLERANSI TOLERANSI
GEOMETRIK UMUM

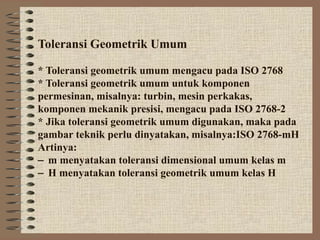

50. Toleransi Geometrik Umum
* Toleransi geometrik umum mengacu pada ISO 2768
* Toleransi geometrik umum untuk komponen
permesinan, misalnya: turbin, mesin perkakas,
komponen mekanik presisi, mengacu pada ISO 2768-2
* Jika toleransi geometrik umum digunakan, maka pada
gambar teknik perlu dinyatakan, misalnya:ISO 2768-mH
Artinya:
− m menyatakan toleransi dimensional umum kelas m
− H menyatakan toleransi geometrik umum kelas H

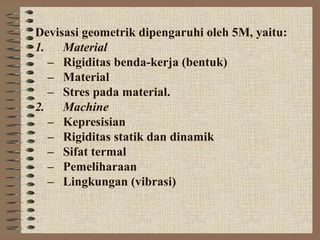

51. Devisasi geometrik dipengaruhi oleh 5M, yaitu:
1. Material
– Rigiditas benda-kerja (bentuk)
– Material
– Stres pada material.
2. Machine
– Kepresisian
– Rigiditas statik dan dinamik
– Sifat termal
– Pemeliharaan
– Lingkungan (vibrasi)

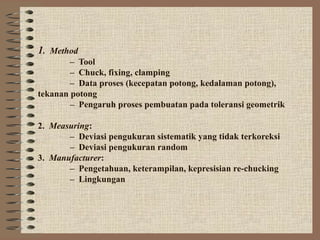

52. 1. Method
– Tool
– Chuck, fixing, clamping
– Data proses (kecepatan potong, kedalaman potong),
tekanan potong
– Pengaruh proses pembuatan pada toleransi geometrik
2. Measuring:
– Deviasi pengukuran sistematik yang tidak terkoreksi
– Deviasi pengukuran random
3. Manufacturer:
– Pengetahuan, keterampilan, kepresisian re-chucking
– Lingkungan

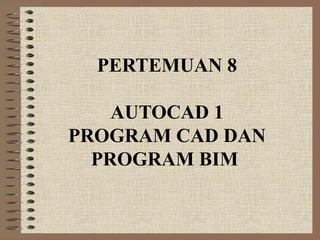

53. PERTEMUAN 8
AUTOCAD 1
PROGRAM CAD DAN
PROGRAM BIM

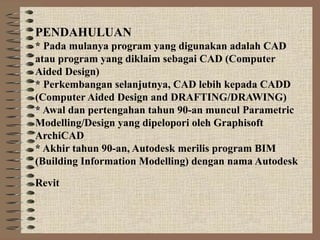

54. PENDAHULUAN
* Pada mulanya program yang digunakan adalah CAD
atau program yang diklaim sebagai CAD (Computer
Aided Design)
* Perkembangan selanjutnya, CAD lebih kepada CADD
(Computer Aided Design and DRAFTING/DRAWING)
* Awal dan pertengahan tahun 90-an muncul Parametric
Modelling/Design yang dipelopori oleh Graphisoft
ArchiCAD
* Akhir tahun 90-an, Autodesk merilis program BIM
(Building Information Modelling) dengan nama Autodesk
Revit

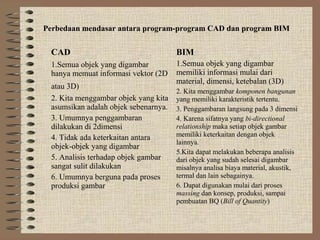

55. Perbedaan mendasar antara program-program CAD dan program BIM
CAD BIM
1.Semua objek yang digambar 1.Semua objek yang digambar
hanya memuat informasi vektor (2D memiliki informasi mulai dari
material, dimensi, ketebalan (3D)
atau 3D)
2. Kita menggambar komponen bangunan
2. Kita menggambar objek yang kita yang memiliki karakteristik tertentu.
asumsikan adalah objek sebenarnya. 3. Penggambaran langsung pada 3 dimensi
3. Umumnya penggambaran 4. Karena sifatnya yang bi-directional
dilakukan di 2dimensi relationship maka setiap objek gambar
4. Tidak ada keterkaitan antara memiliki keterkaitan dengan objek
lainnya.
objek-objek yang digambar
5.Kita dapat melakukan beberapa analisis
5. Analisis terhadap objek gambar dari objek yang sudah selesai digambar
sangat sulit dilakukan misalnya analisa biaya material, akustik,
6. Umumnya berguna pada proses termal dan lain sebagainya.
produksi gambar 6. Dapat digunakan mulai dari proses
massing dan konsep, produksi, sampai
pembuatan BQ (Bill of Quantity)

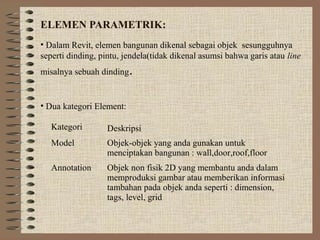

56. ELEMEN PARAMETRIK:
• Dalam Revit, elemen bangunan dikenal sebagai objek sesungguhnya
seperti dinding, pintu, jendela(tidak dikenal asumsi bahwa garis atau line
misalnya sebuah dinding .
• Dua kategori Element:
Kategori Deskripsi
Model Objek-objek yang anda gunakan untuk
menciptakan bangunan : wall,door,roof,floor
Annotation Objek non fisik 2D yang membantu anda dalam
memproduksi gambar atau memberikan informasi
tambahan pada objek anda seperti : dimension,
tags, level, grid

57. Lima kelas element:
Kelas Deskripsi
Host Element yang membentuk bentuk dasar
bangunan : walls, floors,roofs,ceilings (bukan
model structure)
Component Element yang mengisi/terletak di dalam host
dan memberi detail pada desain bangunan :
windows,doors,furnitures
Annotation Objek non fisik 2D yang hanya muncul
(visible) pada view tertentu : dimension, tags
View Element representasi dinamis dari model :
plans, section, elevation, callout
Datum Element yang menentukan konteks seluruh
objek dalam desain : level, reference plane,
grid

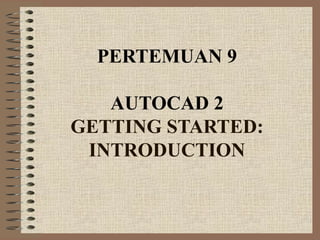

58. PERTEMUAN 9
AUTOCAD 2
GETTING STARTED:
INTRODUCTION

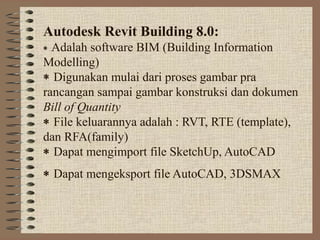

59. Autodesk Revit Building 8.0:
∗ Adalah software BIM (Building Information
Modelling)
∗ Digunakan mulai dari proses gambar pra
rancangan sampai gambar konstruksi dan dokumen
Bill of Quantity
∗ File keluarannya adalah : RVT, RTE (template),
dan RFA(family)
∗ Dapat mengimport file SketchUp, AutoCAD
∗ Dapat mengeksport file AutoCAD, 3DSMAX

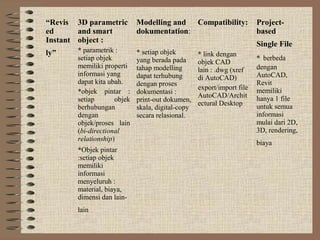

60. “Revis 3D parametric Modelling and Compatibility: Project-
ed and smart dokumentation: based
Instant object : Single File
ly” * parametrik : * setiap objek * link dengan
setiap objek yang berada pada * berbeda
objek CAD
memiliki properti tahap modelling dengan
lain : .dwg (xref
informasi yang dapat terhubung AutoCAD,
di AutoCAD)
dapat kita ubah. dengan proses Revit
export/import file memiliki
*objek pintar : dokumentasi :
AutoCAD/Archit hanya 1 file
setiap objek print-out dokumen,
ectural Desktop untuk semua
berhubungan skala, digital-copy
dengan secara relasional. informasi
objek/proses lain mulai dari 2D,
(bi-directional 3D, rendering,
relationship)
biaya
*Objek pintar
:setiap objek
memiliki
informasi
menyeluruh :
material, biaya,
dimensi dan lain-
lain

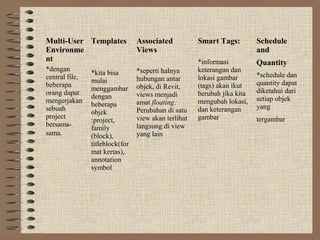

61. Multi-User Templates Associated Smart Tags: Schedule
Environme Views and
nt *informasi Quantity
*dengan *seperti halnya keterangan dan
*kita bisa *schedule dan
central file, hubungan antar lokasi gambar
mulai quantity dapat
beberapa objek, di Revit, (tags) akan ikut
menggambar diketahui dari
orang dapat views menjadi berubah jika kita
dengan setiap objek
mengerjakan amat floating. mengubah lokasi,
beberapa yang
sebuah Perubahan di satu dan keterangan
objek
project view akan terlihat gambar tergambar
:project,
bersama- langsung di view
family
sama. (block), yang lain
titleblock(for
mat kertas),
annotation
symbol

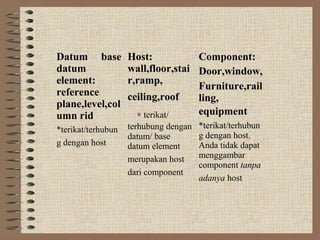

62. Datum base Host: Component:
datum wall,floor,stai Door,window,
element: r,ramp,
Furniture,rail
reference ceiling,roof ling,
plane,level,col
umn rid ∗ terikat/ equipment
*terikat/terhubun terhubung dengan *terikat/terhubun
datum/ base g dengan host.
g dengan host datum element Anda tidak dapat
merupakan host menggambar
component tanpa
dari component
adanya host

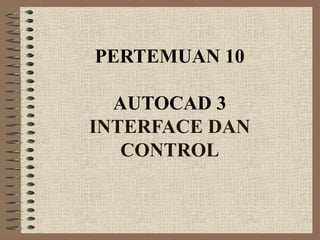

63. PERTEMUAN 10
AUTOCAD 3
INTERFACE DAN
CONTROL

64. File yang diperlukan : urban house.rvt
Topik yang akan dijelaskan :

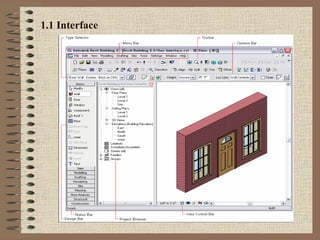

1. Interface utama Autodesk Revit Building

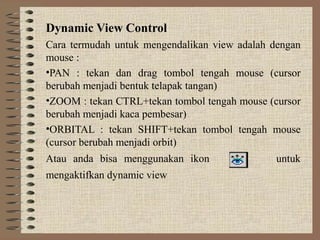

2. Dynamic view control
3. Section box : menganalisa potongan bangunan
4. Camera view : membuat perspektif mata manusia, mata burung,
interior
5. Section & elevation tags : membuat gambar tampak dan potongan

65. 1.1 Interface

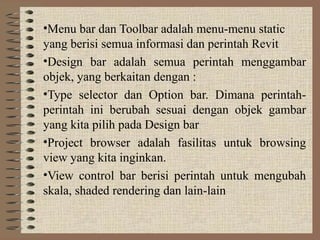

66. •Menu bar dan Toolbar adalah menu-menu static
yang berisi semua informasi dan perintah Revit
•Design bar adalah semua perintah menggambar
objek, yang berkaitan dengan :
•Type selector dan Option bar. Dimana perintah-
perintah ini berubah sesuai dengan objek gambar
yang kita pilih pada Design bar
•Project browser adalah fasilitas untuk browsing
view yang kita inginkan.
•View control bar berisi perintah untuk mengubah
skala, shaded rendering dan lain-lain

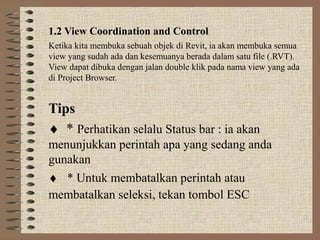

67. 1.2 View Coordination and Control
Ketika kita membuka sebuah objek di Revit, ia akan membuka semua
view yang sudah ada dan kesemuanya berada dalam satu file (.RVT).
View dapat dibuka dengan jalan double klik pada nama view yang ada
di Project Browser.
Tips
♦ * Perhatikan selalu Status bar : ia akan
menunjukkan perintah apa yang sedang anda
gunakan
♦ * Untuk membatalkan perintah atau
membatalkan seleksi, tekan tombol ESC

68. PERTEMUAN 11
AUTOCAD 4
EXPLORING THE
BUILDING

69. Dynamic View Control
Cara termudah untuk mengendalikan view adalah dengan
mouse :
•PAN : tekan dan drag tombol tengah mouse (cursor
berubah menjadi bentuk telapak tangan)
•ZOOM : tekan CTRL+tekan tombol tengah mouse (cursor
berubah menjadi kaca pembesar)
•ORBITAL : tekan SHIFT+tekan tombol tengah mouse
(cursor berubah menjadi orbit)
Atau anda bisa menggunakan ikon untuk
mengaktifkan dynamic view

70. Section Box
♦ Revit menyediakan fasilitas untuk membuat dynamic section dari
objek yang dibuat yang dinamakan Section Box.
♦ Section Box adalah box imaginer yang melingkupi objek 3D.
Dengan ini kita bisa melakukan clipping terhadap objek 3D kita.
♦ Langkah : • Set view pada view 3D
• Cursor pada view 3D, klik kanan dan pilih view
properties.
• Cara lain adalah ketik VP untuk memunculkan view
properties.
• Aktifkan Section Box dan exit
Gambar:
Section Box

71. Camera Views
♦ Anda dapat menempatkan kamera untuk memperlihatkan view sebagian dari
objek 3D anda. Setiap kamera yang diciptakan akan otomatis diikuti dengan penciptaan
view baru pada Project Browser.
♦ Langkah :
• Aktifkan gambar denah anda
• Pilih Camera pada View tab di Design bar. Cursor berubah menjadi camera
• Titik pertama adalah titik kamera
• Titik kedua adalah titik pandangan
• Otomatis pandangan berubah menjadi pandangan perspektif dan muncul view
baru pada Project Browser anda
♦ Cara untuk mengedit kamera adalah sebagai berikut :
• Pada view baru yang aktif, klik kanan dan pilih show camera
• Pindah ke gambar denah, akan terlihat gambar kamera beserta field of view.
• Untuk mengedit kamera dan arah pandangnya secara horizontal anda bisa
menggeser-geser kamera maupun titik pandang kamera
• Untuk mengedit pada arah vertikal, anda bisa klik kamera dan klik kanan,
kemudian pilih properties. Tentukan tinggi titik kamera ataupun titik pandang kamera

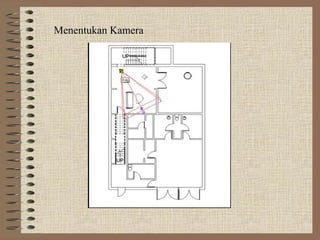

72. Menentukan Kamera

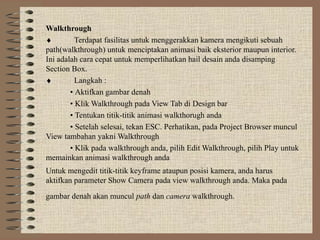

73. Walkthrough
♦ Terdapat fasilitas untuk menggerakkan kamera mengikuti sebuah
path(walkthrough) untuk menciptakan animasi baik eksterior maupun interior.
Ini adalah cara cepat untuk memperlihatkan hail desain anda disamping
Section Box.
♦ Langkah :
• Aktifkan gambar denah
• Klik Walkthrough pada View Tab di Design bar
• Tentukan titik-titik animasi walkthorugh anda
• Setelah selesai, tekan ESC. Perhatikan, pada Project Browser muncul
View tambahan yakni Walkthrough
• Klik pada walkthrough anda, pilih Edit Walkthrough, pilih Play untuk
memainkan animasi walkthrough anda
Untuk mengedit titik-titik keyframe ataupun posisi kamera, anda harus
aktifkan parameter Show Camera pada view walkthrough anda. Maka pada
gambar denah akan muncul path dan camera walkthrough.

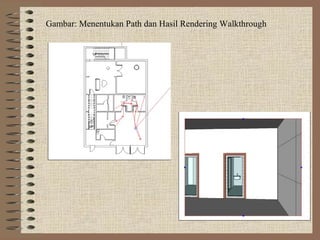

74. Gambar: Menentukan Path dan Hasil Rendering Walkthrough

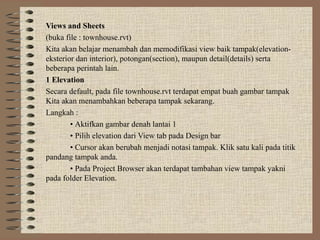

75. Views and Sheets
(buka file : townhouse.rvt)
Kita akan belajar menambah dan memodifikasi view baik tampak(elevation-
eksterior dan interior), potongan(section), maupun detail(details) serta
beberapa perintah lain.
1 Elevation
Secara default, pada file townhouse.rvt terdapat empat buah gambar tampak
Kita akan menambahkan beberapa tampak sekarang.
Langkah :
• Aktifkan gambar denah lantai 1
• Pilih elevation dari View tab pada Design bar
• Cursor akan berubah menjadi notasi tampak. Klik satu kali pada titik
pandang tampak anda.
• Pada Project Browser akan terdapat tambahan view tampak yakni
pada folder Elevation.

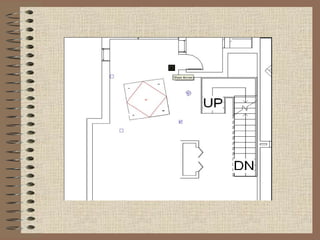

76. Untuk mengedit atau memodifikasi tampak, ada beberapa hal yang harus
diperhatikan :

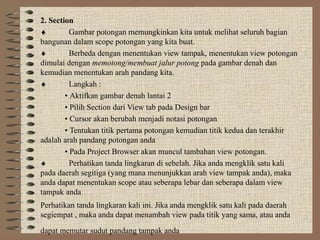

78. 2. Section
♦ Gambar potongan memungkinkan kita untuk melihat seluruh bagian
bangunan dalam scope potongan yang kita buat.
♦ Berbeda dengan menentukan view tampak, menentukan view potongan
dimulai dengan memotong/membuat jalur potong pada gambar denah dan
kemudian menentukan arah pandang kita.
♦ Langkah :
• Aktifkan gambar denah lantai 2
• Pilih Section dari View tab pada Design bar
• Cursor akan berubah menjadi notasi potongan
• Tentukan titik pertama potongan kemudian titik kedua dan terakhir
adalah arah pandang potongan anda
• Pada Project Browser akan muncul tambahan view potongan.
♦ Perhatikan tanda lingkaran di sebelah. Jika anda mengklik satu kali
pada daerah segitiga (yang mana menunjukkan arah view tampak anda), maka
anda dapat menentukan scope atau seberapa lebar dan seberapa dalam view
tampak anda
Perhatikan tanda lingkaran kali ini. Jika anda mengklik satu kali pada daerah
segiempat , maka anda dapat menambah view pada titik yang sama, atau anda
dapat memutar sudut pandang tampak anda

79. Untuk memodifikasi gambar potongan ada beberapa hal yang harus
diperhatikan :

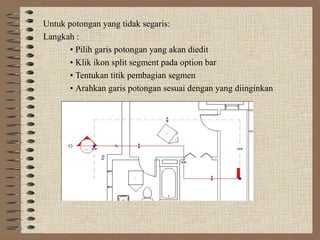

80. Untuk potongan yang tidak segaris:
Langkah :
• Pilih garis potongan yang akan diedit
• Klik ikon split segment pada option bar
• Tentukan titik pembagian segmen
• Arahkan garis potongan sesuai dengan yang diinginkan

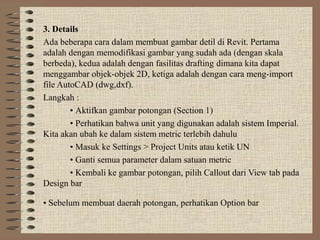

81. 3. Details
Ada beberapa cara dalam membuat gambar detil di Revit. Pertama
adalah dengan memodifikasi gambar yang sudah ada (dengan skala
berbeda), kedua adalah dengan fasilitas drafting dimana kita dapat
menggambar objek-objek 2D, ketiga adalah dengan cara meng-import
file AutoCAD (dwg,dxf).
Langkah :
• Aktifkan gambar potongan (Section 1)
• Perhatikan bahwa unit yang digunakan adalah sistem Imperial.
Kita akan ubah ke dalam sistem metric terlebih dahulu
• Masuk ke Settings > Project Units atau ketik UN
• Ganti semua parameter dalam satuan metric
• Kembali ke gambar potongan, pilih Callout dari View tab pada
Design bar
• Sebelum membuat daerah potongan, perhatikan Option bar

82. Perhatikan tanda-tanda grip di sebelah (di dalam lingkaran). Grip ini
berfungsi untuk menentukan seberapa lebar view potongan anda.
Perhatikan tanda yang diberi kotak. Klik sekali untuk mengubah arah
pandang potongan anda
Pilih Detail View: Detail View 1, ini membuat gambar detail anda
akan masuk dalam kategori gambar detail.
•Tentukan skala
•Tentukan daerah detail yang anda inginkan
•View detail akan otomatis ditambahkan pada Project Browser.
•Aktifkan view detail, dan dengan fasilitas Drafting pada Design bar,
anda bisa melakukan modifikasi pada gambar detail anda. Gambar
detail tersebut adalah gambar 2D yang tidak terkait (kecuali informasi
notasi) dengan gambar 3D lainnya.Anda juga dapat mengimport file
lain untuk melengkapi gambar detail anda

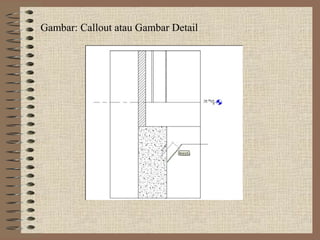

83. Gambar: Callout atau Gambar Detail

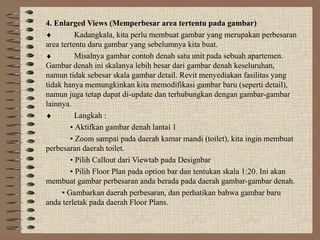

84. 4. Enlarged Views (Memperbesar area tertentu pada gambar)
♦ Kadangkala, kita perlu membuat gambar yang merupakan perbesaran
area tertentu daru gambar yang sebelumnya kita buat.
♦ Misalnya gambar contoh denah satu unit pada sebuah apartemen.
Gambar denah ini skalanya lebih besar dari gambar denah keseluruhan,
namun tidak sebesar skala gambar detail. Revit menyediakan fasilitas yang
tidak hanya memungkinkan kita memodifikasi gambar baru (seperti detail),
namun juga tetap dapat di-update dan terhubungkan dengan gambar-gambar
lainnya.
♦ Langkah :
• Aktifkan gambar denah lantai 1
• Zoom sampai pada daerah kamar mandi (toilet), kita ingin membuat
perbesaran daerah toilet.
• Pilih Callout dari Viewtab pada Designbar
• Pilih Floor Plan pada option bar dan tentukan skala 1:20. Ini akan
membuat gambar perbesaran anda berada pada daerah gambar-gambar denah.
• Gambarkan daerah perbesaran, dan perhatikan bahwa gambar baru
anda terletak pada daerah Floor Plans.

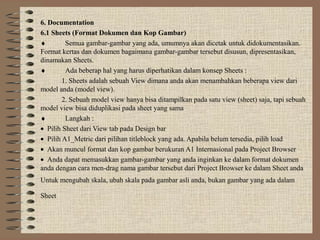

85. 6. Documentation
6.1 Sheets (Format Dokumen dan Kop Gambar)
♦ Semua gambar-gambar yang ada, umumnya akan dicetak untuk didokumentasikan.
Format kertas dan dokumen bagaimana gambar-gambar tersebut disusun, dipresentasikan,
dinamakan Sheets.
♦ Ada beberap hal yang harus diperhatikan dalam konsep Sheets :
1. Sheets adalah sebuah View dimana anda akan menambahkan beberapa view dari
model anda (model view).
2. Sebuah model view hanya bisa ditampilkan pada satu view (sheet) saja, tapi sebuah
model view bisa diduplikasi pada sheet yang sama
♦ Langkah :
• Pilih Sheet dari View tab pada Design bar
• Pilih A1_Metric dari pilihan titleblock yang ada. Apabila belum tersedia, pilih load
• Akan muncul format dan kop gambar berukuran A1 Internasional pada Project Browser
• Anda dapat memasukkan gambar-gambar yang anda inginkan ke dalam format dokumen
anda dengan cara men-drag nama gambar tersebut dari Project Browser ke dalam Sheet anda
Untuk mengubah skala, ubah skala pada gambar asli anda, bukan gambar yang ada dalam
Sheet

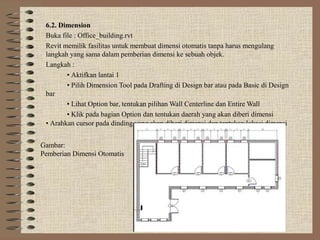

86. 6.2. Dimension
Buka file : Office_building.rvt
Revit memilik fasilitas untuk membuat dimensi otomatis tanpa harus mengulang
langkah yang sama dalam pemberian dimensi ke sebuah objek.
Langkah :
• Aktifkan lantai 1
• Pilih Dimension Tool pada Drafting di Design bar atau pada Basic di Design
bar
• Lihat Option bar, tentukan pilihan Wall Centerline dan Entire Wall
• Klik pada bagian Option dan tentukan daerah yang akan diberi dimensi
• Arahkan cursor pada dinding yang akan diberi dimensi dan tentukan lokasi dimensi
Gambar:
Pemberian Dimensi Otomatis

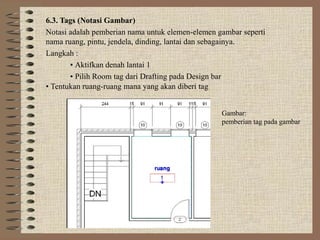

87. 6.3. Tags (Notasi Gambar)
Notasi adalah pemberian nama untuk elemen-elemen gambar seperti
nama ruang, pintu, jendela, dinding, lantai dan sebagainya.
Langkah :
• Aktifkan denah lantai 1
• Pilih Room tag dari Drafting pada Design bar
• Tentukan ruang-ruang mana yang akan diberi tag
Gambar:
pemberian tag pada gambar

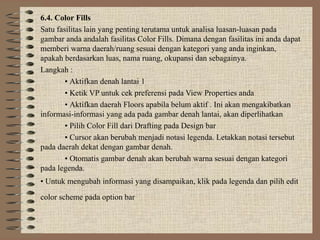

88. 6.4. Color Fills
Satu fasilitas lain yang penting terutama untuk analisa luasan-luasan pada
gambar anda andalah fasilitas Color Fills. Dimana dengan fasilitas ini anda dapat
memberi warna daerah/ruang sesuai dengan kategori yang anda inginkan,
apakah berdasarkan luas, nama ruang, okupansi dan sebagainya.
Langkah :
• Aktifkan denah lantai 1
• Ketik VP untuk cek preferensi pada View Properties anda
• Aktifkan daerah Floors apabila belum aktif . Ini akan mengakibatkan
informasi-informasi yang ada pada gambar denah lantai, akan diperlihatkan
• Pilih Color Fill dari Drafting pada Design bar
• Cursor akan berubah menjadi notasi legenda. Letakkan notasi tersebut
pada daerah dekat dengan gambar denah.
• Otomatis gambar denah akan berubah warna sesuai dengan kategori
pada legenda.
• Untuk mengubah informasi yang disampaikan, klik pada legenda dan pilih edit
color scheme pada option bar

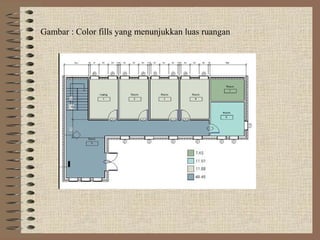

89. Gambar : Color fills yang menunjukkan luas ruangan

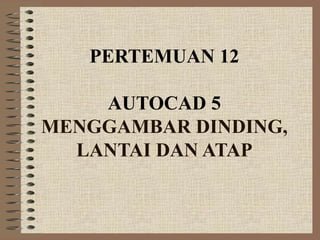

90. PERTEMUAN 12
AUTOCAD 5
MENGGAMBAR DINDING,
LANTAI DAN ATAP

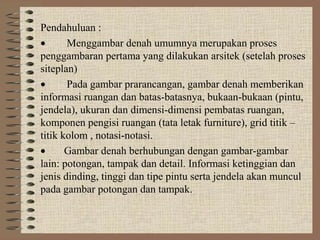

91. Pendahuluan :
• Menggambar denah umumnya merupakan proses
penggambaran pertama yang dilakukan arsitek (setelah proses
siteplan)
• Pada gambar prarancangan, gambar denah memberikan
informasi ruangan dan batas-batasnya, bukaan-bukaan (pintu,
jendela), ukuran dan dimensi-dimensi pembatas ruangan,
komponen pengisi ruangan (tata letak furniture), grid titik –
titik kolom , notasi-notasi.
• Gambar denah berhubungan dengan gambar-gambar
lain: potongan, tampak dan detail. Informasi ketinggian dan
jenis dinding, tinggi dan tipe pintu serta jendela akan muncul
pada gambar potongan dan tampak.

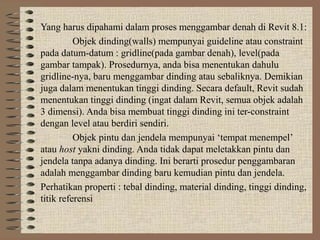

92. Yang harus dipahami dalam proses menggambar denah di Revit 8.1:
Objek dinding(walls) mempunyai guideline atau constraint
pada datum-datum : gridline(pada gambar denah), level(pada
gambar tampak). Prosedurnya, anda bisa menentukan dahulu
gridline-nya, baru menggambar dinding atau sebaliknya. Demikian
juga dalam menentukan tinggi dinding. Secara default, Revit sudah
menentukan tinggi dinding (ingat dalam Revit, semua objek adalah
3 dimensi). Anda bisa membuat tinggi dinding ini ter-constraint
dengan level atau berdiri sendiri.
Objek pintu dan jendela mempunyai ‘tempat menempel’
atau host yakni dinding. Anda tidak dapat meletakkan pintu dan
jendela tanpa adanya dinding. Ini berarti prosedur penggambaran
adalah menggambar dinding baru kemudian pintu dan jendela.
Perhatikan properti : tebal dinding, material dinding, tinggi dinding,
titik referensi

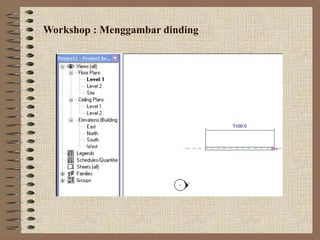

93. Workshop : Menggambar dinding

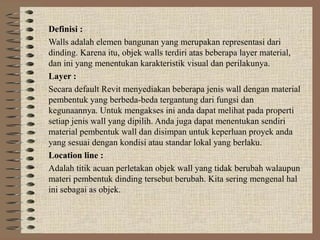

94. Definisi :
Walls adalah elemen bangunan yang merupakan representasi dari
dinding. Karena itu, objek walls terdiri atas beberapa layer material,
dan ini yang menentukan karakteristik visual dan perilakunya.
Layer :
Secara default Revit menyediakan beberapa jenis wall dengan material
pembentuk yang berbeda-beda tergantung dari fungsi dan
kegunaannya. Untuk mengakses ini anda dapat melihat pada properti
setiap jenis wall yang dipilih. Anda juga dapat menentukan sendiri
material pembentuk wall dan disimpan untuk keperluan proyek anda
yang sesuai dengan kondisi atau standar lokal yang berlaku.
Location line :
Adalah titik acuan perletakan objek wall yang tidak berubah walaupun
materi pembentuk dinding tersebut berubah. Kita sering mengenal hal
ini sebagai as objek.

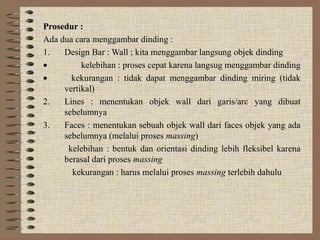

95. Prosedur :
Ada dua cara menggambar dinding :
1. Design Bar : Wall ; kita menggambar langsung objek dinding
• kelebihan : proses cepat karena langsug menggambar dinding
• kekurangan : tidak dapat menggambar dinding miring (tidak
vertikal)
2. Lines : menentukan objek wall dari garis/arc yang dibuat
sebelumnya
3. Faces : menentukan sebuah objek wall dari faces objek yang ada
sebelumnya (melalui proses massing)
kelebihan : bentuk dan orientasi dinding lebih fleksibel karena
berasal dari proses massing
kekurangan : harus melalui proses massing terlebih dahulu

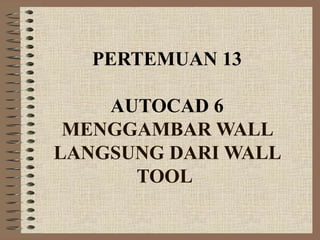

96. PERTEMUAN 13
AUTOCAD 6
MENGGAMBAR WALL
LANGSUNG DARI WALL
TOOL

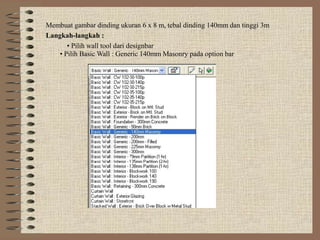

97. Membuat gambar dinding ukuran 6 x 8 m, tebal dinding 140mm dan tinggi 3m
Langkah-langkah :
• Pilih wall tool dari designbar
• Pilih Basic Wall : Generic 140mm Masonry pada option bar

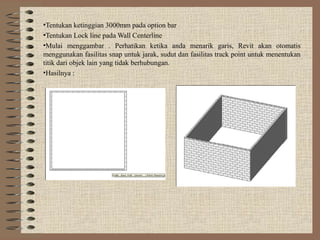

98. •Tentukan ketinggian 3000mm pada option bar
•Tentukan Lock line pada Wall Centerline
•Mulai menggambar . Perhatikan ketika anda menarik garis, Revit akan otomatis
menggunakan fasilitas snap untuk jarak, sudut dan fasilitas track point untuk menentukan
titik dari objek lain yang tidak berhubungan.
•Hasilnya :

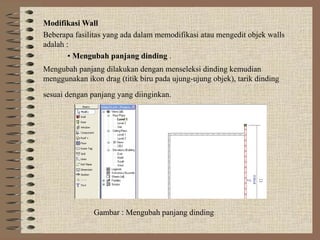

99. Modifikasi Wall
Beberapa fasilitas yang ada dalam memodifikasi atau mengedit objek walls
adalah :
• Mengubah panjang dinding .
Mengubah panjang dilakukan dengan menseleksi dinding kemudian
menggunakan ikon drag (titik biru pada ujung-ujung objek), tarik dinding
sesuai dengan panjang yang diinginkan.
Gambar : Mengubah panjang dinding

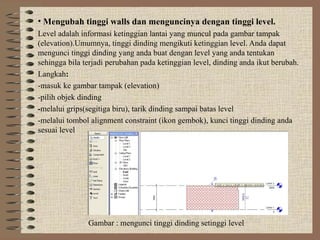

100. • Mengubah tinggi walls dan menguncinya dengan tinggi level.
Level adalah informasi ketinggian lantai yang muncul pada gambar tampak
(elevation).Umumnya, tinggi dinding mengikuti ketinggian level. Anda dapat
mengunci tinggi dinding yang anda buat dengan level yang anda tentukan
sehingga bila terjadi perubahan pada ketinggian level, dinding anda ikut berubah.
Langkah:
-masuk ke gambar tampak (elevation)
-pilih objek dinding
-melalui grips(segitiga biru), tarik dinding sampai batas level
-melalui tombol alignment constraint (ikon gembok), kunci tinggi dinding anda
sesuai level
Gambar : mengunci tinggi dinding setinggi level

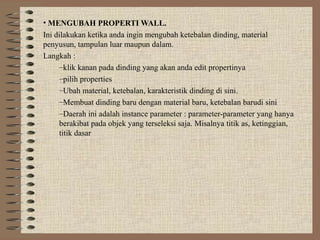

101. • MENGUBAH PROPERTI WALL.
Ini dilakukan ketika anda ingin mengubah ketebalan dinding, material
penyusun, tampulan luar maupun dalam.
Langkah :
–klik kanan pada dinding yang akan anda edit propertinya
–pilih properties
–Ubah material, ketebalan, karakteristik dinding di sini.
–Membuat dinding baru dengan material baru, ketebalan barudi sini
–Daerah ini adalah instance parameter : parameter-parameter yang hanya
berakibat pada objek yang terseleksi saja. Misalnya titik as, ketinggian,
titik dasar

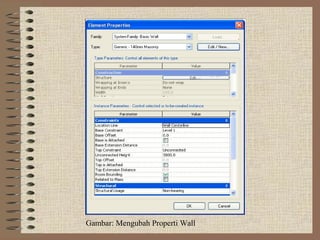

102. Gambar: Mengubah Properti Wall

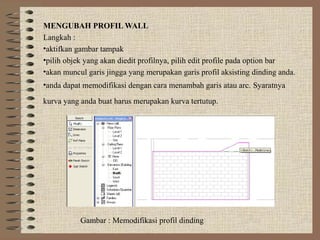

103. MENGUBAH PROFIL WALL
Langkah :
•aktifkan gambar tampak
•pilih objek yang akan diedit profilnya, pilih edit profile pada option bar
•akan muncul garis jingga yang merupakan garis profil aksisting dinding anda.
•anda dapat memodifikasi dengan cara menambah garis atau arc. Syaratnya
kurva yang anda buat harus merupakan kurva tertutup.
Gambar : Memodifikasi profil dinding

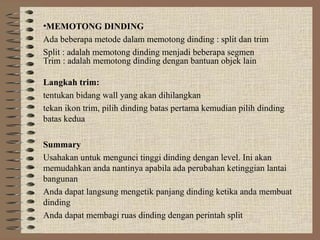

104. •MEMOTONG DINDING
Ada beberapa metode dalam memotong dinding : split dan trim
Split : adalah memotong dinding menjadi beberapa segmen
Trim : adalah memotong dinding dengan bantuan objek lain
Langkah trim:
tentukan bidang wall yang akan dihilangkan
tekan ikon trim, pilih dinding batas pertama kemudian pilih dinding
batas kedua
Summary
Usahakan untuk mengunci tinggi dinding dengan level. Ini akan
memudahkan anda nantinya apabila ada perubahan ketinggian lantai
bangunan
Anda dapat langsung mengetik panjang dinding ketika anda membuat
dinding
Anda dapat membagi ruas dinding dengan perintah split

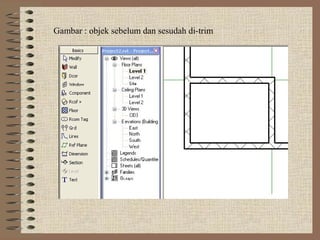

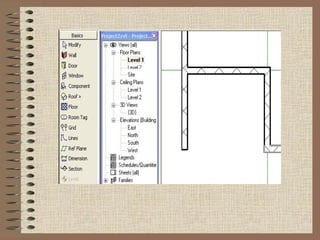

105. Gambar : objek sebelum dan sesudah di-trim

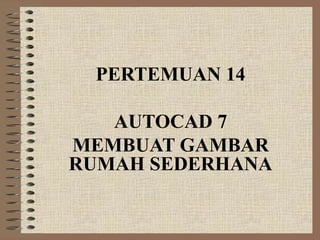

107. PERTEMUAN 14
AUTOCAD 7
MEMBUAT GAMBAR
RUMAH SEDERHANA

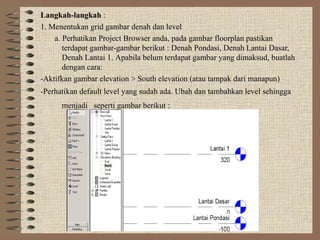

108. Langkah-langkah :
1. Menentukan grid gambar denah dan level
a. Perhatikan Project Browser anda, pada gambar floorplan pastikan
terdapat gambar-gambar berikut : Denah Pondasi, Denah Lantai Dasar,
Denah Lantai 1. Apabila belum terdapat gambar yang dimaksud, buatlah
dengan cara:
-Aktifkan gambar elevation > South elevation (atau tampak dari manapun)
-Perhatikan default level yang sudah ada. Ubah dan tambahkan level sehingga
menjadi seperti gambar berikut :

109. -Anda dapat mengubah nama level menjadi sesuai
keinginan dengan meng-klik pada teks level tersebut.
-Ketinggian level dapat diubah dengan menarik garis level
-Untuk membuat level, klik level tool dan perhatikan
petunjuk pada layar
-Sesuai dengan gambar di atas, Lantai Dasar akan berada
di level 0.00, Lantai 1 berada di level 320 cm di atas lantai
dasar dan Lantai Pondasi berada di level 100 cm di bawah
Lantai Dasar. Ini akan menjadi ketentuan ketinggian lantai,
dan nama level akan menjadi nama gambar denah anda.
b. Cek PROJECT UNIT dengan mengetik UN dan pastikan
unit panjang adalah centimeter

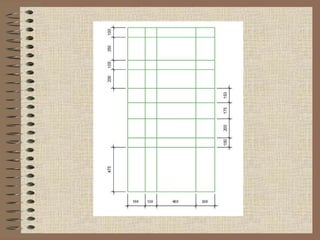

c. Kembali aktifkan lantai dasar dan melalui LINES tool,
gambarlah grid-grid sesuai dengan gambar berikut :

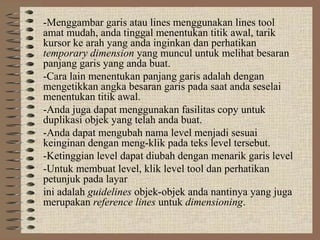

111. -Menggambar garis atau lines menggunakan lines tool
amat mudah, anda tinggal menentukan titik awal, tarik
kursor ke arah yang anda inginkan dan perhatikan
temporary dimension yang muncul untuk melihat besaran
panjang garis yang anda buat.
-Cara lain menentukan panjang garis adalah dengan
mengetikkan angka besaran garis pada saat anda seselai
menentukan titik awal.
-Anda juga dapat menggunakan fasilitas copy untuk
duplikasi objek yang telah anda buat.
-Anda dapat mengubah nama level menjadi sesuai
keinginan dengan meng-klik pada teks level tersebut.
-Ketinggian level dapat diubah dengan menarik garis level
-Untuk membuat level, klik level tool dan perhatikan
petunjuk pada layar
ini adalah guidelines objek-objek anda nantinya yang juga
merupakan reference lines untuk dimensioning.

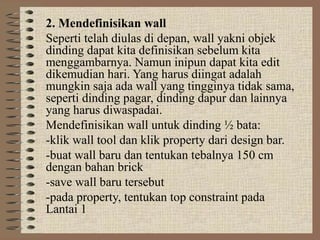

112. 2. Mendefinisikan wall
Seperti telah diulas di depan, wall yakni objek
dinding dapat kita definisikan sebelum kita
menggambarnya. Namun inipun dapat kita edit
dikemudian hari. Yang harus diingat adalah
mungkin saja ada wall yang tingginya tidak sama,
seperti dinding pagar, dinding dapur dan lainnya
yang harus diwaspadai.
Mendefinisikan wall untuk dinding ½ bata:
-klik wall tool dan klik property dari design bar.
-buat wall baru dan tentukan tebalnya 150 cm
dengan bahan brick
-save wall baru tersebut
-pada property, tentukan top constraint pada
Lantai 1

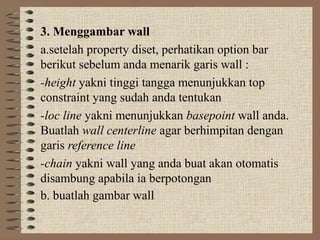

113. 3. Menggambar wall
a.setelah property diset, perhatikan option bar
berikut sebelum anda menarik garis wall :
-height yakni tinggi tangga menunjukkan top
constraint yang sudah anda tentukan
-loc line yakni menunjukkan basepoint wall anda.
Buatlah wall centerline agar berhimpitan dengan
garis reference line
-chain yakni wall yang anda buat akan otomatis
disambung apabila ia berpotongan
b. buatlah gambar wall

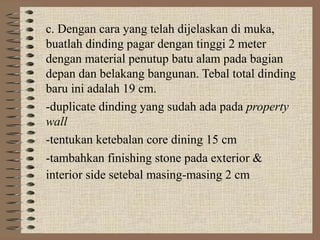

114. c. Dengan cara yang telah dijelaskan di muka,
buatlah dinding pagar dengan tinggi 2 meter
dengan material penutup batu alam pada bagian
depan dan belakang bangunan. Tebal total dinding
baru ini adalah 19 cm.
-duplicate dinding yang sudah ada pada property
wall
-tentukan ketebalan core dining 15 cm
-tambahkan finishing stone pada exterior &
interior side setebal masing-masing 2 cm

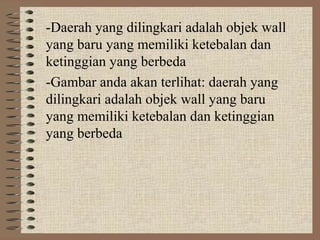

115. -Daerah yang dilingkari adalah objek wall
yang baru yang memiliki ketebalan dan
ketinggian yang berbeda
-Gambar anda akan terlihat: daerah yang
dilingkari adalah objek wall yang baru
yang memiliki ketebalan dan ketinggian
yang berbeda

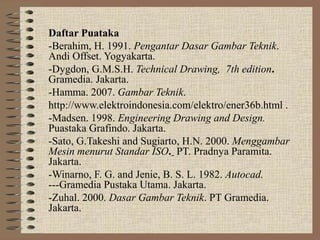

116. Daftar Puataka
-Berahim, H. 1991. Pengantar Dasar Gambar Teknik.
Andi Offset. Yogyakarta.
-Dygdon, G.M.S.H. Technical Drawing, 7th edition.
Gramedia. Jakarta.
-Hamma. 2007. Gambar Teknik.
http://www.elektroindonesia.com/elektro/ener36b.html .
-Madsen. 1998. Engineering Drawing and Design.
Puastaka Grafindo. Jakarta.
-Sato, G.Takeshi and Sugiarto, H.N. 2000. Menggambar
Mesin menurut Standar ISO. PT. Pradnya Paramita.
Jakarta.
-Winarno, F. G. and Jenie, B. S. L. 1982. Autocad.
---Gramedia Pustaka Utama. Jakarta.
-Zuhal. 2000. Dasar Gambar Teknik. PT Gramedia.
Jakarta.

117. TERIMA KASIH
