Dokumen tersebut membahas tentang pemodelan proses dan pendekatan terstruktur dalam merancang sistem informasi dengan menggunakan diagram alir data (DFD). Dokumen tersebut menjelaskan konsep dasar pemodelan sistem dan proses, fungsi pemodelan proses, pengantar pemodelan sistem, model logika, diagram konteks, simbol-simbol yang digunakan pada DFD, tingkatan diagram DFD, dan keseimbangan dalam pemodelan proses menggunakan DFD.

1. Powerpoint Templates
Page 1
PERANCANGAN DENGAN
PENDEKATAN
TERSTRUKTUR

2. Powerpoint Templates
Page 2
PEMODELAN PROSES
Mempelajari bagaimana menggambarkan diagram
alir data sebuah model proses yang
mendokumentasikan proses sistem dan aliran
datanya.

3. Powerpoint Templates
Page 3

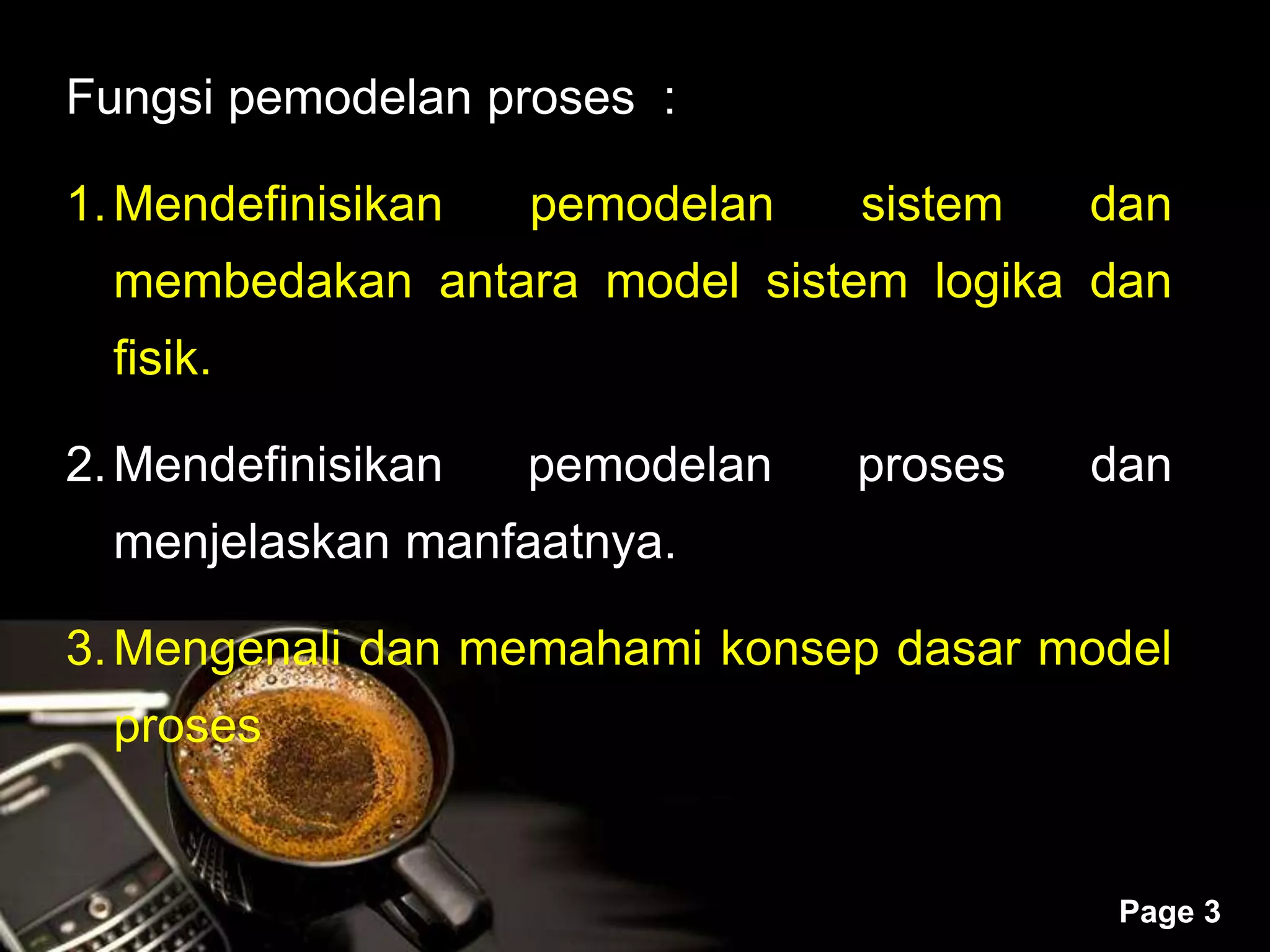

Fungsi pemodelan proses :
1.Mendefinisikan pemodelan sistem dan
membedakan antara model sistem logika dan
fisik.
2.Mendefinisikan pemodelan proses dan
menjelaskan manfaatnya.
3.Mengenali dan memahami konsep dasar model
proses

4. Powerpoint Templates
Page 4
PENGANTAR PEMODELAN SISTEM
Model adalah representasi kenyataan.
Model dapat dibuat pada sistem yang ada sebagai
cara untuk memahami sistem tersebut dengan
lebih baik atau untuk sistem yang sedang
diusulkan sebagai cara mendokumentasikan
persyaratan bisnis atau desain teknis.

5. Powerpoint Templates
Page 5
Logical Model / Model Logika
menunjukkan apa sebenarnya sistem tersebut
dan apa yang dilakukannya. Model tersebut
memberi gambaran tentang sistem terlepas dari
implementasi teknis. model logika
menggambarkan model konseptual dan model
bisnis.

6. Powerpoint Templates
Page 6
DIAGRAM KONTEKS

7. Powerpoint Templates
Page 7

8. Powerpoint Templates
Page 88
PROCESS MODELING
Adalah teknik mengelola dan mendokumentasikan
struktur dan aliran data melalui proses sistem dan
atau logika, kebijakan, dan prosedur yang akan
diimplementasikan oleh proses sistem

9. Powerpoint Templates
Page 9

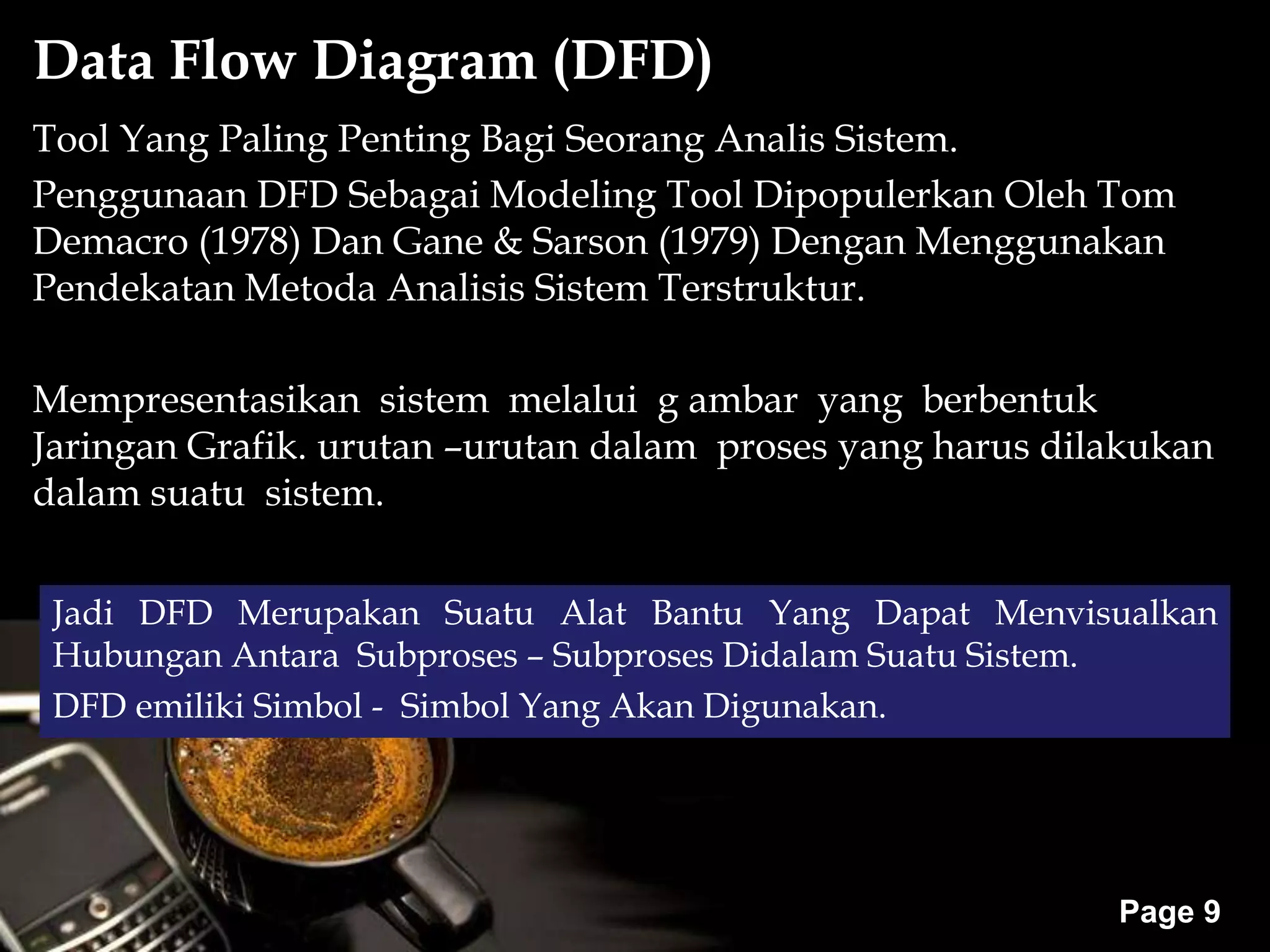

Tool Yang Paling Penting Bagi Seorang Analis Sistem.
Penggunaan DFD Sebagai Modeling Tool Dipopulerkan Oleh Tom
Demacro (1978) Dan Gane & Sarson (1979) Dengan Menggunakan
Pendekatan Metoda Analisis Sistem Terstruktur.
Mempresentasikan sistem melalui g ambar yang berbentuk
Jaringan Grafik. urutan –urutan dalam proses yang harus dilakukan
dalam suatu sistem.
Data Flow Diagram (DFD)
Jadi DFD Merupakan Suatu Alat Bantu Yang Dapat Menvisualkan
Hubungan Antara Subproses – Subproses Didalam Suatu Sistem.
DFD emiliki Simbol - Simbol Yang Akan Digunakan.

10. Powerpoint Templates
Page 1010
SIMBOL- SIMBOL DFD

11. Powerpoint Templates
Page 11
External Entity :
Entitas Yang Berada Diluar Sistem, Yang Memberikan Data
Kepada Sistem (Source) Atau Yang Menerima Informasi Dari
Sistem (Sink), Dapat Berupa Orang, Organisasi Dll.
Tidak Termasuk Bagian Dari Sistem.
Bila Sistem Informasi Dirancang Untuk Satu Bagian
(Departemen), Maka Bagian Lain Yang Masih Terkait
Menjadi External Entity.

12. Powerpoint Templates
Page 12

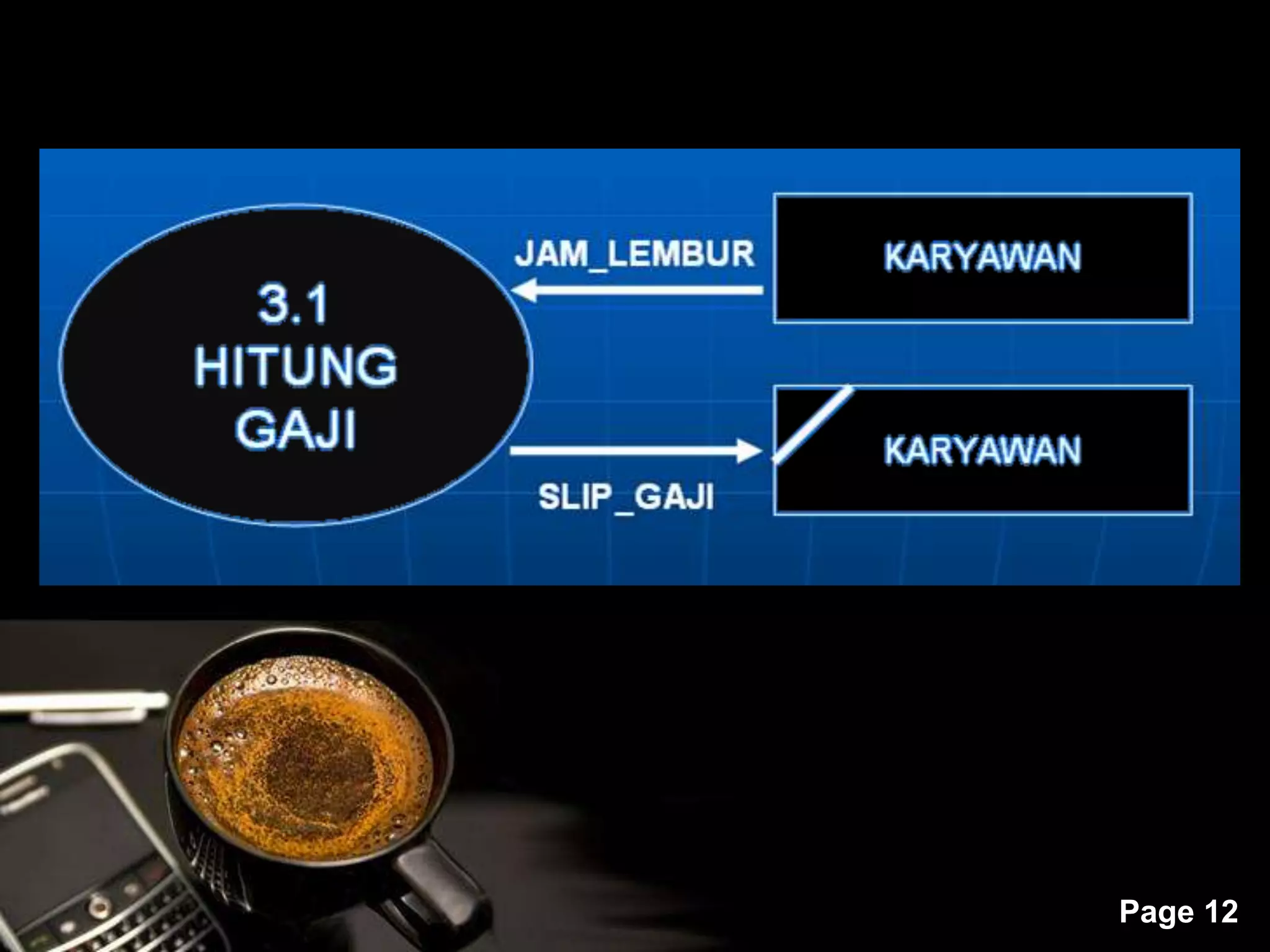

13. Powerpoint Templates
Page 13
Proses
Suatu Proses Adalah Kegiatan Atau Kerja Yang
Dilakukan Oleh Orang, Mesin Atau Komputer
Dari Hasil Arus Data Yang Masuk Ke Dalam
Proses Untuk Dihasilkan Arus Data Yang Akan
Keluar Dari Proses. Menggambarkan Apa Yang
Dilakukan Oleh Sistem. Berfungsi Mentrans
Formasikan Satu Atau Beberapa Data Keluaran
Sesuai Dengan Spesifikasi Yang Diinginkan.

14. Powerpoint Templates
Page 14

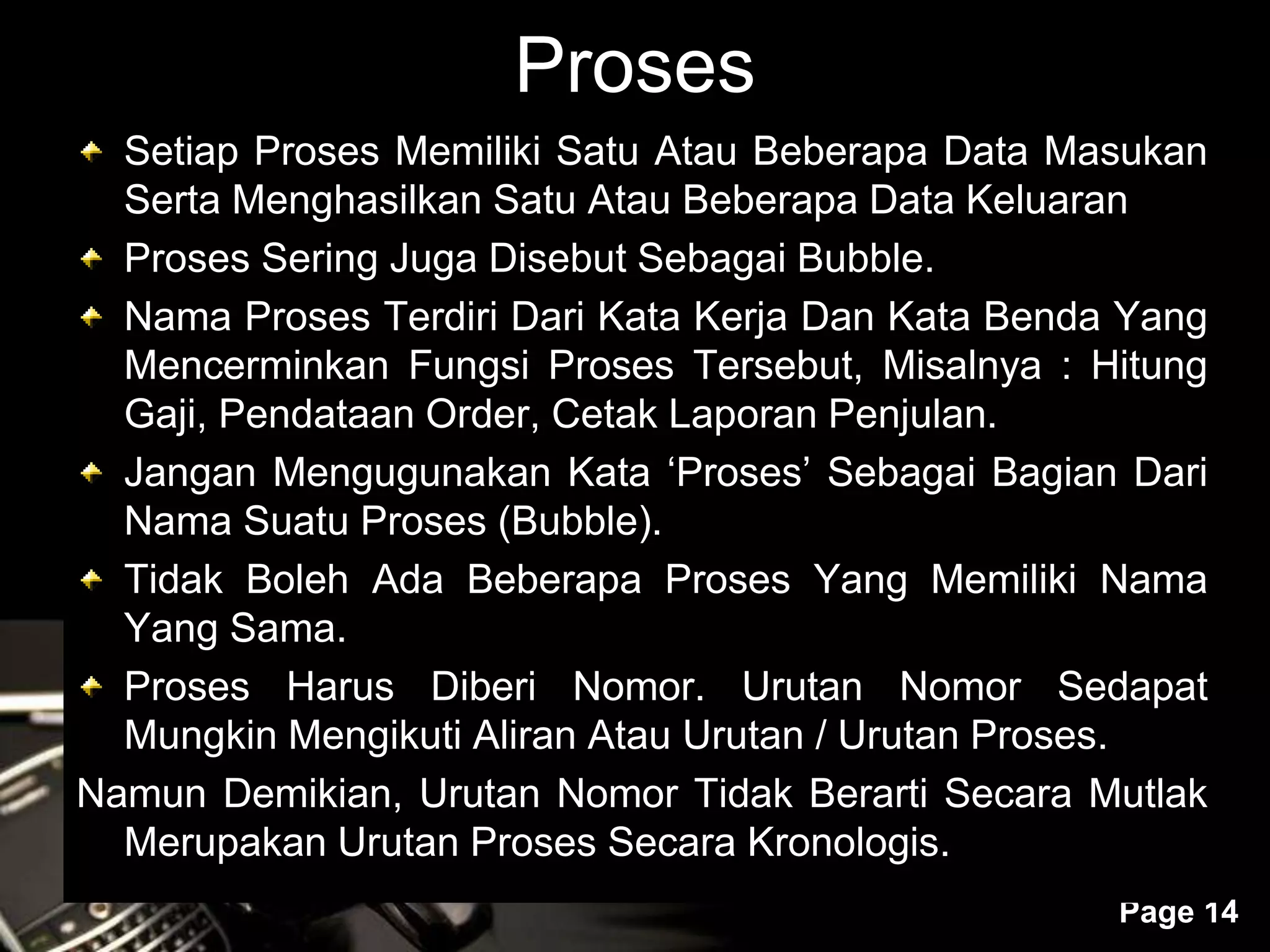

Proses
Setiap Proses Memiliki Satu Atau Beberapa Data Masukan
Serta Menghasilkan Satu Atau Beberapa Data Keluaran
Proses Sering Juga Disebut Sebagai Bubble.
Nama Proses Terdiri Dari Kata Kerja Dan Kata Benda Yang
Mencerminkan Fungsi Proses Tersebut, Misalnya : Hitung
Gaji, Pendataan Order, Cetak Laporan Penjulan.
Jangan Mengugunakan Kata ‘Proses’ Sebagai Bagian Dari
Nama Suatu Proses (Bubble).
Tidak Boleh Ada Beberapa Proses Yang Memiliki Nama
Yang Sama.
Proses Harus Diberi Nomor. Urutan Nomor Sedapat
Mungkin Mengikuti Aliran Atau Urutan / Urutan Proses.
Namun Demikian, Urutan Nomor Tidak Berarti Secara Mutlak
Merupakan Urutan Proses Secara Kronologis.

15. Powerpoint Templates
Page 15
Penomoran Proses Pada Tingkat Pertama
(Diagram Nol) Adalah 1.0, 2.0, 3.0 dst.
Contoh :
Proses 2.1 Adalah Proses Level Terendah, Tidak
Perlu Dirinci Lagi.
2.1 *
HITUNG
PPH
2.0
PENDATAAN
ORDER
5.0 *
HITUNG
PPH

16. Powerpoint Templates
Page 16
Arah Panah Menggambarkan Aliran
Data.
Aliran Data :
 Dari Data Store Ke Proses Dan Sebaliknya .
 Dari Source Ke Proses
 Dari Proses Ke Sink
Aliran Data

17. Powerpoint Templates
Page 17
Arus Data Ini Menunjukkan Arus Dari Yang Dapat
Berupa Masukan Untuk Sistem Atau Hasil Dari
Proses Sistem Dan Dapat Berbentuk Sbb:
A. Formulir Atau Dokumen Yang Dipergunakan Oleh
Perusahaan.
B. Laporan Tercetak Yang Dihasilkan Oleh Sistem.
C. Tampilan Atau Output Di Layar Komputer Yang Di
Hasilkan Oleh Sistem.
D. Surat-surat Atau Memo.
E. Data Yang Dibaca Atau Direkam Ke Suatu File.
F. Suatu Isian Yang Dicatat Dalam Buku Agenda.

18. Powerpoint Templates
Page 18
Tatacara Penggambaran Aliran Data
Nama Aliran Data Yang Terdiri Dari
Beberapa Kata Dihubungkan Dengan Garis
Sambung
Tidak Boleh Ada Nama Aliran Data Yang
Namanya Sama Dan Pemberian Nama
Harus Mencerminkan Isinya.
Hindari Penggunaan Kata ‘Data’ Dan
‘Informasi’ Untuk Memberi Nama Pada
Aliran Data.
Sedapat Mungkin Nama Aliran Harus
Ditulis Lengkap.

19. Powerpoint Templates
Page 19
Daftar_Hadir
3.1 *
Periksa
Daftar
Hadir
Daftar_hadir_Valid
3.2
Hitung
upah
Jam_Kerja
Tarif_per_jam
Upah_ Mingguan

20. Powerpoint Templates
Page 20
Data Store
Tempat Menyimpan Data (Database= File/Table, Arsip,buku Catatan).
Proses Dapat Mengambil Data Dari Atau Memberikan Data Ke Data
Store.
Nama Data Store Harus Mencerminkan Isi Dari Data Store Tersebut.
Bila Namanya Lebih Dari Satu Kata , Maka Harus Diberi Kata
Sambung.

21. Powerpoint Templates
Page 21
Ketentuan Lain:
Nama Aliran Data Yang Masuk Ke Dalam Suatu Proses Tidak Boleh Sama
Dengan Nama Aliran Data Yang Keluar Dari Proses Tersebut.
Data Flow Yang Masuk Ke Atau Keluar Dari Data Store Tidak Perlu
Diberi Nama Bila:
A. Aliran Datanya Sederhana Dan Mudah Dipahami.
B. Aliran Datanya Menggambarkan Seluruh Data Item (Satu Record
Utuh).
21
Diagram Hubungan (Level 0)
Merupakan Level Tertinggi Dari Dfd Yang Menggambarkan Seluruh
Input Ke Atau Output Dari Sistem.
Memberikan Gambaran Tentang Keseluruhan Sistem.
Sistem Dibatasi Boundary.
Terminal Yg Memberikan Masukan Kepada Sistem Disebut Source,
Terminal Yg Menerima Keluaran Dari Sistem Di Sebut Sink.

22. Powerpoint Templates
Page 22
Hal-Hal yang TIDAK BOLEH dalam DFD
22

23. Powerpoint Templates
Page 23

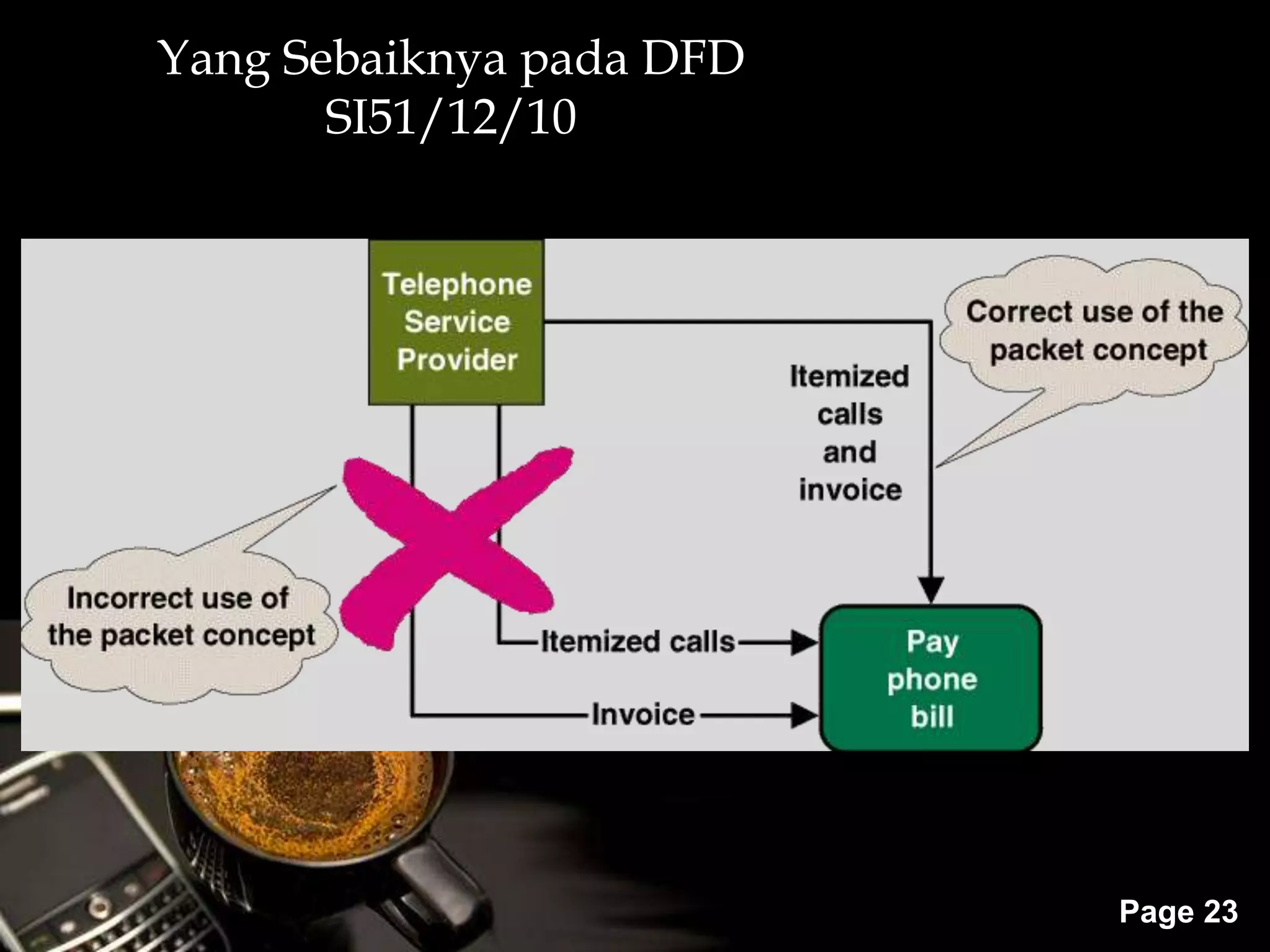

Yang Sebaiknya pada DFD
SI51/12/10

24. Powerpoint Templates
Page 24

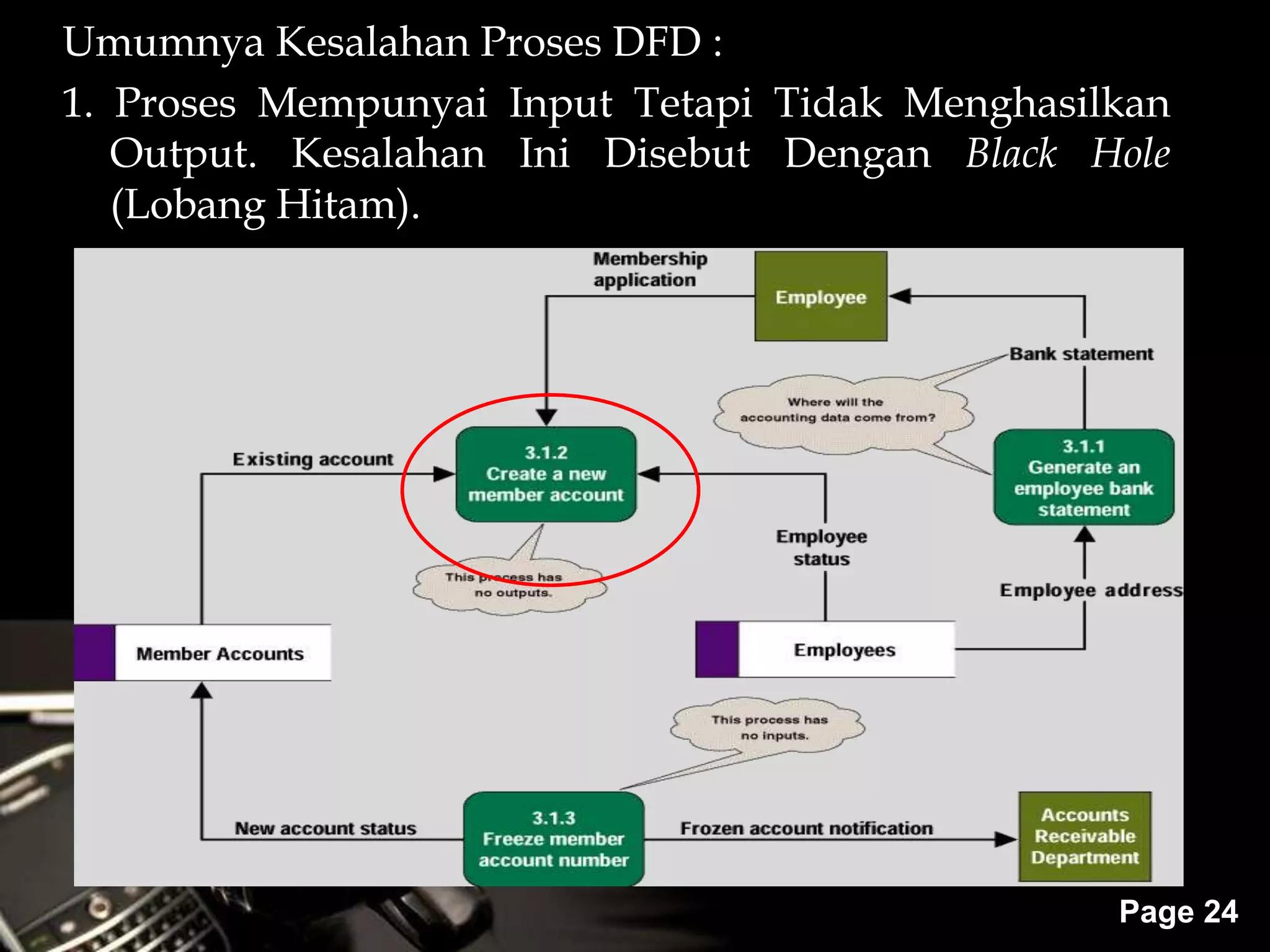

Umumnya Kesalahan Proses DFD :
1. Proses Mempunyai Input Tetapi Tidak Menghasilkan
Output. Kesalahan Ini Disebut Dengan Black Hole
(Lobang Hitam).

25. Powerpoint Templates
Page 25
Umumnya Kesalahan Proses DFD :
2. Proses Menghasilkan Output Tetapi Tidak Pernah
Menerima Input Dan Kesalahan Ini Disebut Dengan
Miracle (Ajaib), Karena Dihasilkan Output Tanpa Pernah
Menerima Input.

26. Powerpoint Templates
Page 26
Tingkatan Diagram Pada DFD
1. Context Diagram ( Diagram Hubungan, Level 0)
2. Diagram Zero ( Diagram Nol, Level 1)
3. Diagram Rinci ( Level2, Level 3, Dst).

27. Powerpoint Templates
Page 27
Diagram Nol (Level 1)
A. Perlihatkan Data Store Yang Digunakan.
B. Untuk Proses Yg Tidak Rinci Lagi Pada Level
Selanjutnya (Functional Promitive), Tambahkan
Pada Akhir Nomor Proses Tanda *.
C. Keseimbangan Input Dan Output (Balancing)
Antara Diagram 0 Dengan Diagram Hubungan
Harus Terpelihara.

28. Powerpoint Templates
Page 28
Diagram Rinci (Level 2)
A. Merupakan Rincian Dari Diagram Nol Atau Diagram Level
Di Atasnya.
B. Keseimbangan Didalam Diagram Rinci Dengan Diagram
Nol Atau Diagram Level Diatasnya Dapat Dilihat Dari :
1. Aliran Data Yang Masuk Ke Dan Keluar Dari Proses.
2. Jumlah Data Store Yang Terhubung Dengan Proses.
3. Kondisi Baca Dan Tulis Di Dalam Data Store.

29. Powerpoint Templates
Page 2929

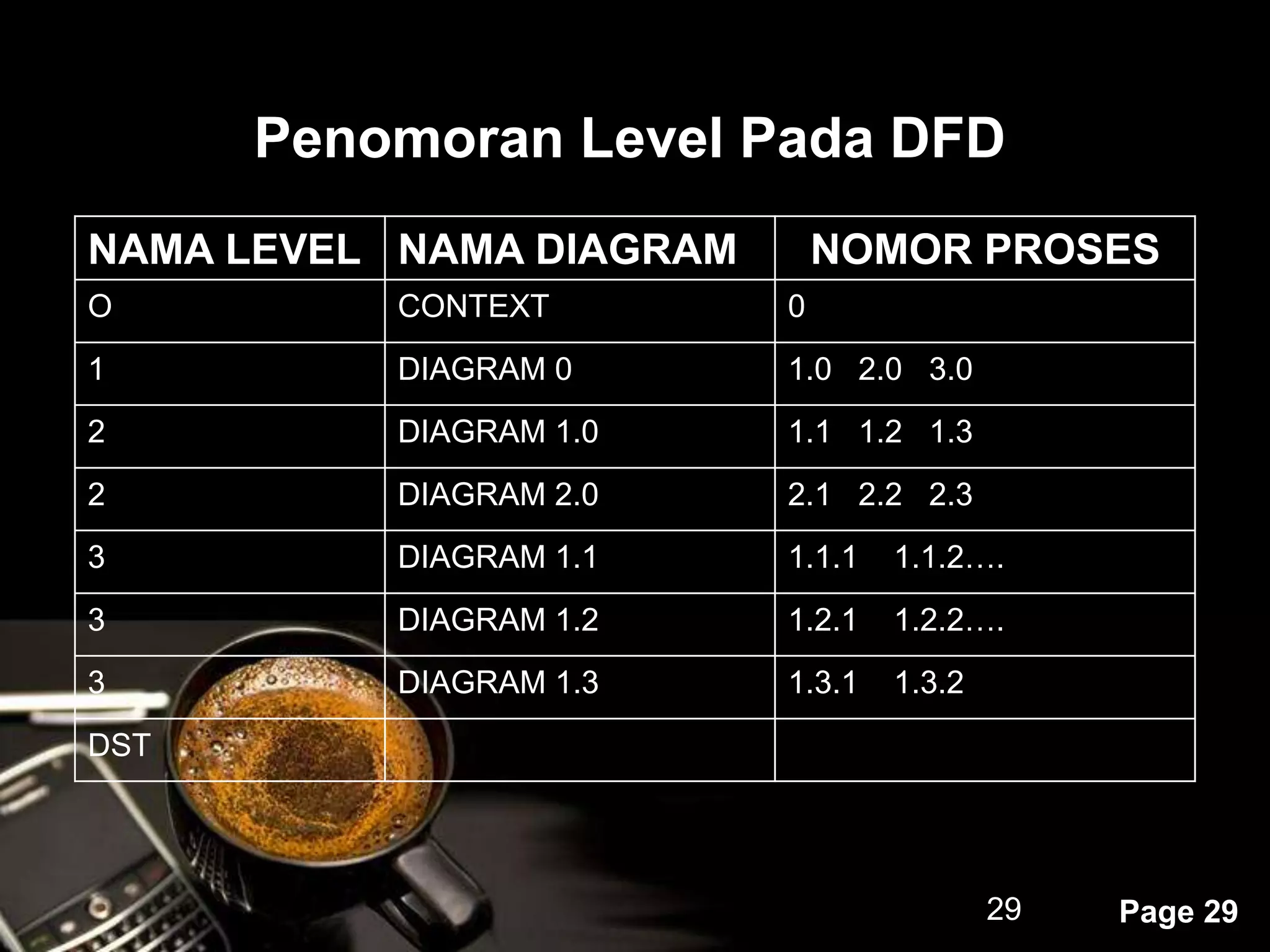

Penomoran Level Pada DFD
NAMA LEVEL NAMA DIAGRAM NOMOR PROSES
O CONTEXT 0
1 DIAGRAM 0 1.0 2.0 3.0
2 DIAGRAM 1.0 1.1 1.2 1.3
2 DIAGRAM 2.0 2.1 2.2 2.3
3 DIAGRAM 1.1 1.1.1 1.1.2….
3 DIAGRAM 1.2 1.2.1 1.2.2….
3 DIAGRAM 1.3 1.3.1 1.3.2
DST

30. Powerpoint Templates
Page 30
Keseimbangan Dalam DFD
Aliran Yang Masuk Ke Dalam Dan Keluar Dari Suatu Pross Harus Sama
Dengan Aliran Data Yang Masuk Ke Dalam Dan Keluar Dari Rincian
Proses Tersebut.
Teknik Membuat DFD
1. Identifikasi Nama Setiap External Entity.
A. Entitas Yang Berada Diluar Sistem, Yang Memberikan Data
Kepada Sistem (Source) atau Yang Menerima Informasi Dari
Sistem (Sink), Dapat Berupa Orang, Organisasi Dll.
B. Tidak Termasuk Bagian Dari Sistem Artinya External Entity Tidak
Pernah Melakukan Proses Baca Atau Tulis Didalam Tempat
Penyimpanan Data (Data Store).
C. Nama Terminal (External Entity) Berupa Kata Benda. Contoh :
Pelanggan, Pemasok, Manajer, Gudang Dll.

31. Powerpoint Templates
Page 31

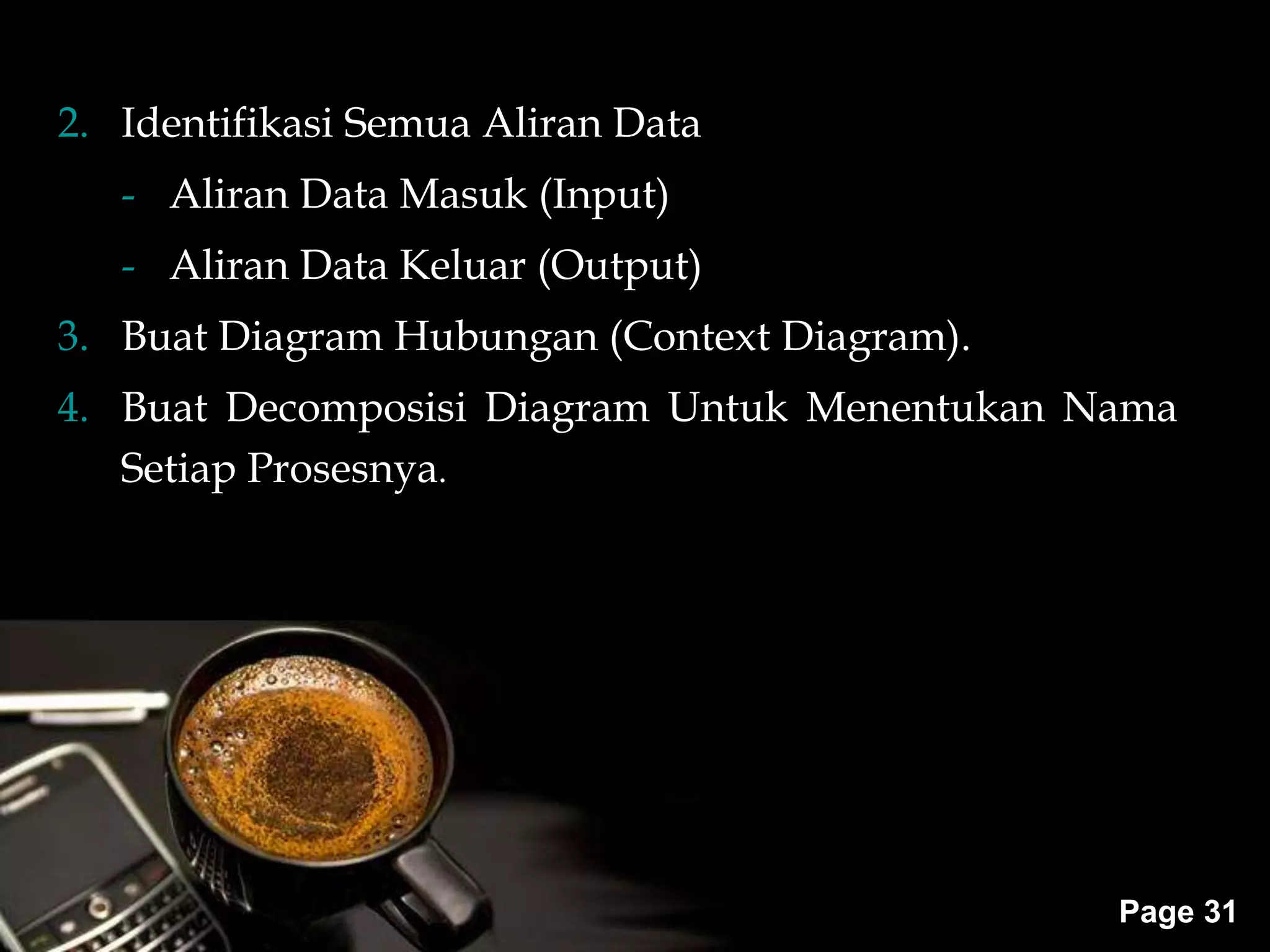

2. Identifikasi Semua Aliran Data
- Aliran Data Masuk (Input)
- Aliran Data Keluar (Output)
3. Buat Diagram Hubungan (Context Diagram).
4. Buat Decomposisi Diagram Untuk Menentukan Nama
Setiap Prosesnya.

32. Powerpoint Templates
Page 3232
CONTEXT DIAGRAM
THE SYSTEM
NOL
2.0
NAMA PROSES2
NOL
1.0
NAMA PROSES1
NOL
3.0
NAMA PROSES3
RINCI
1.2
RINCI
1.3
RINCI
1.1

33. Powerpoint Templates
Page 33
Dekomposisi

34. Powerpoint Templates
Page 34

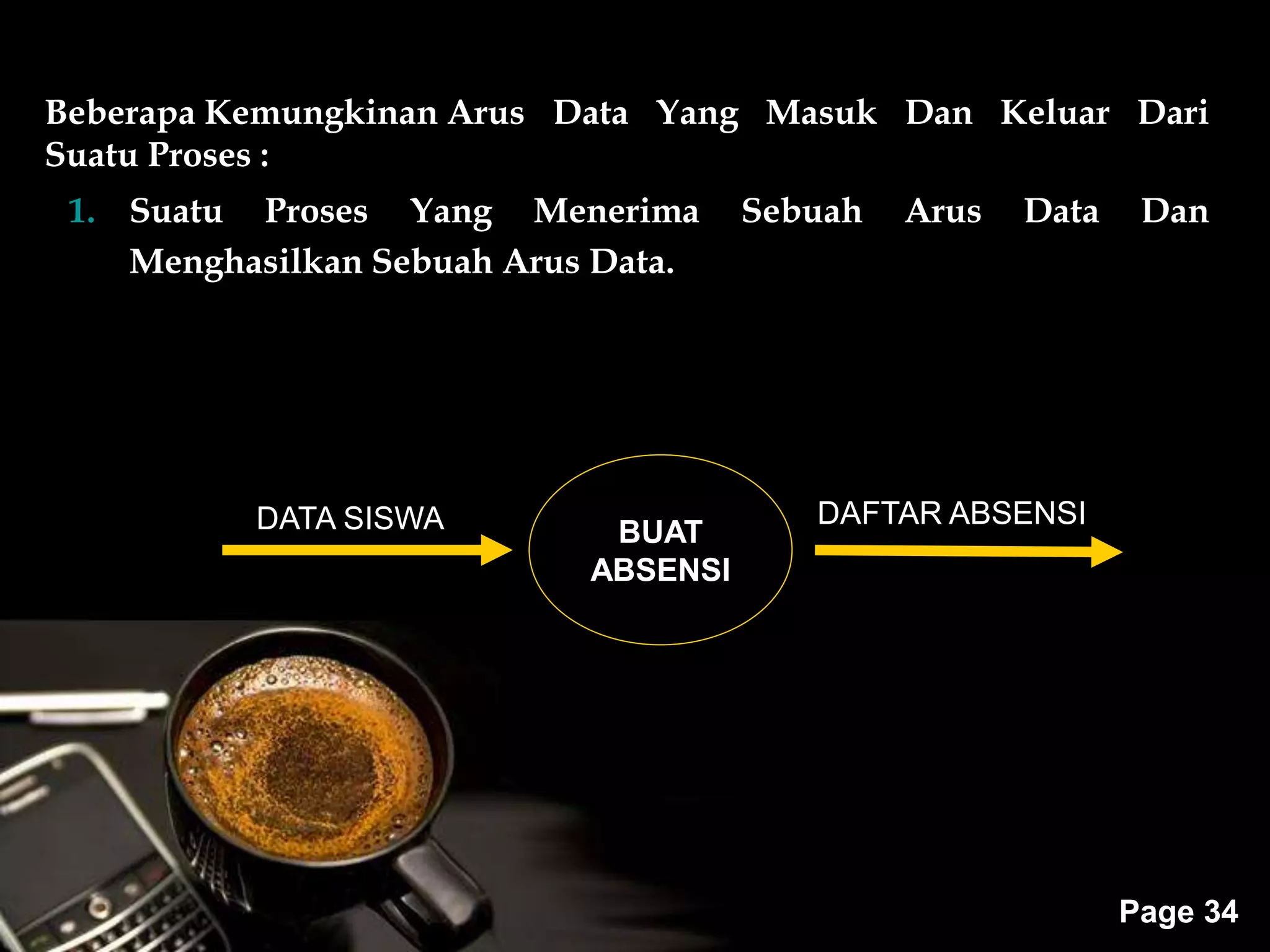

Beberapa Kemungkinan Arus Data Yang Masuk Dan Keluar Dari
Suatu Proses :
1. Suatu Proses Yang Menerima Sebuah Arus Data Dan
Menghasilkan Sebuah Arus Data.
BUAT
ABSENSI
DAFTAR ABSENSIDATA SISWA

35. Powerpoint Templates
Page 35
2. Suatu Proses Yang Menerima Lebih Dari Satu Arus Data
Dan Menghasilkan Sebuah Arus Data.
HITUNG
GAJITINGKAT_UPAH
DAFTAR_GAJI
3. Suatu Proses Yang Menerima Satu Arus Data Dan
Menghasilkan Lebih Dari Sebuah Arus Data
LAPORAN_UMUR_PIUTANG
LAPORAN PIUTANG DITAGIH
RINCIAN_PIUTANG
KARTU JAM KERJA

36. Powerpoint Templates
Page 36
DATA STORE
Menggambarkan implementasi salah satu dari hal
berikut:
1.Database
2.Sebuah tabel pada sebuah Database
3.File komputer
4.Tape atau media backup dari semua yg penting.
5.Beberapa tipe file yg tak terkomputerisasi
(kartu nama, lembar-lembar salinan)

37. Powerpoint Templates
Page 37
Latihan
Membuat DFD Perpustakaan
