distribusi tenaga listrik adalah menghubungkan antara konsumen atau pemakai tenaga listrik (industri atau perumahan ) dengan sumber daya besar (bulk power source), sedangkan dalam penyalurannya terdapat masalah bagaimana menyalurkan daya ke konsumen dengan cara sebaik-baiknya, mengingat hal tersebut diatas, maka suatu sistem distribusi dengan bagian-bagiannya dapat mempunyai susunan atau bentuk yang berbeda-beda.
Proteksi sistem tenaga listrik adalah sistem proteksi yang dipasang pada peralatan-peralatan listrik suatu sistem tenaga listrik, misalnya generator, transformator, jaringan dan lain-lain, terhadap kondisi abnormal operasi sistem itu sendiri. Kondisi abnormal itu dapat berupa antara lain: hubung singkat, tegangan lebih, beban lebih, frekuensi sistem rendah, asinkron dan lain-lain.
Adalah proses penghantaran tenaga listrik secara besar-besaran dari pembangkit listrik, ke gardu induk. Jalur yang terinterkoneksi untuk memfasilitasi penghantaran ini dikenal sebagai jaringan transmisi listrik
distribusi tenaga listrik adalah menghubungkan antara konsumen atau pemakai tenaga listrik (industri atau perumahan ) dengan sumber daya besar (bulk power source), sedangkan dalam penyalurannya terdapat masalah bagaimana menyalurkan daya ke konsumen dengan cara sebaik-baiknya, mengingat hal tersebut diatas, maka suatu sistem distribusi dengan bagian-bagiannya dapat mempunyai susunan atau bentuk yang berbeda-beda.
Proteksi sistem tenaga listrik adalah sistem proteksi yang dipasang pada peralatan-peralatan listrik suatu sistem tenaga listrik, misalnya generator, transformator, jaringan dan lain-lain, terhadap kondisi abnormal operasi sistem itu sendiri. Kondisi abnormal itu dapat berupa antara lain: hubung singkat, tegangan lebih, beban lebih, frekuensi sistem rendah, asinkron dan lain-lain.
Adalah proses penghantaran tenaga listrik secara besar-besaran dari pembangkit listrik, ke gardu induk. Jalur yang terinterkoneksi untuk memfasilitasi penghantaran ini dikenal sebagai jaringan transmisi listrik
Secara umum pengertian Switch Gear adalah suatu unit peralatan listrik yang dapat memutuskan ataupun menghubungkan rangkaian listrik baik dalam keadaan normal maupun tidak normal demi keandalan sistem pelayanan daya listrik.
Fungsi Switch Gear adalah untuk menjaga keandalan serta juga memiliki fungsi untuk memproteksi atau melindungi peralatan-peralatan listrik seperti; generator, transformator daya dari suatu pembangkit dan jalur transmisi daya lainnya terhadap gangguan-gangguan yang mungkin dapat terjadi kapan saja.
Menurut Wikipedia arti dari Switchgear adalah panel distribusi yang mendistribusikan beban kepanel-panel yang lebih kecil kapasitasnya. Dalam bahasa Indonesia artinya Panel Tegangan Menengah (PTM) atau juga disebut MVMDB (Medium Voltage Main distribution Board) dan sedangkan
untuk tegangan rendah disebut LVMDB (Low Voltage Main DistributionBoard).
Switchgear adalah komponen-komponen hubung/pemutus dan pendukung-pendukungnya dalam satu kesatuan (unit) terintegrasi, sehingga dapat difungsikan sebagai penghubung, pemutus, dan pelindung terhadap dua sisi rangkaian tersebut

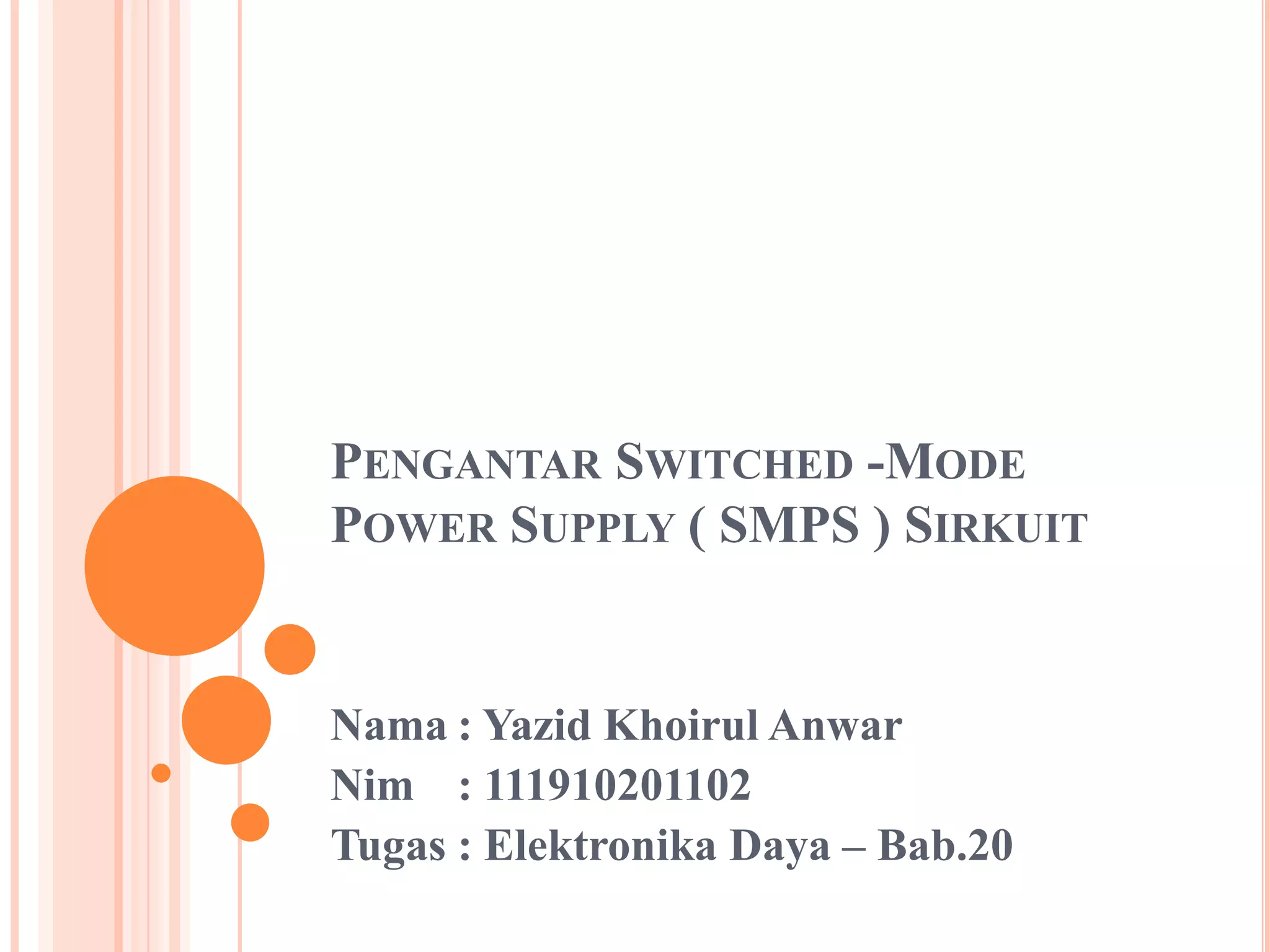

1. PENGANTAR SWITCHED -MODE
POWER SUPPLY ( SMPS ) SIRKUIT
Nama : Yazid Khoirul Anwar
Nim : 111910201102
Tugas : Elektronika Daya – Bab.20
2. PASOKAN LISTRIK DC DIATUR
Ada
dua kategori besar pasokan listrik :
- Linear diatur power supply dan,
- Modus diaktifkan power supply ( SMPS ).
Dalam beberapa kasus orang dapat
menggunakan kombinasi modus diaktifkan dan
pasokan listrik linear untuk mendapatkan
beberapa keuntungan yang diinginkan dari kedua
jenis .
4. SWITCHED MODE POWER SUPPLY ( SMPS )
modus power supply diaktifkan dengan mengubah ac tidak diatur
yang tersedia atau masukan tegangan dc ke tegangan output dc yang
diatur. Namun dalam kasus SMP dengan pasokan input diambil dari
ac listrik, tegangan input pertama diperbaiki dan disaring
menggunakan kapasitor pada output rectifier. Tegangan kapasitor dc
yang diatur kemudian diumpankan ke frekuensi tinggi dc-to-dc
converter.
' Switched Mode Power Supply ' berubah nama menjadi dc - to- dc
beralih converter untuk konversi dari tidak diatur tegangan input dc
untuk tegangan output dc diatur . Saklar digunakan diaktifkan ' ON '
dan ' OFF ' ( disebut beralih ) pada frekuensi tinggi .
Selama mode ' ON ' switch berada dalam mode saturasi dengan drop
tegangan diabaikan di seluruh kolektor dan emitor terminal saklar
mana seperti di mode ' OFF ' switch berada dalam mode cut- off
dengan arus diabaikan melalui kolektor dan emitor terminal .
Sebaliknya saklar tegangan - mengatur , dalam rangkaian regulator
linear , selalu tetap di daerah aktif .
5. SMPS DIBANDINGKAN POWER SUPPLY LINEAR
Dalam power supply linear isolasi dan tegangan - skala
transformator dapat menempatkan hanya di frekuensi
pasokan listrik yang rendah . Transformator frekuensi
rendah sangat berat dan besar dibandingkan dengan
transformator frekuensi tinggi dari sejenis VA.
Umumnya kontrol linear sirkuit listrik jauh lebih sederhana
dibandingkan dengan sirkuit SMP . Karena tidak ada
perpindahan frekuensi tinggi , yang terkait elektromagnetik gangguan switching ( EMI ) praktis tidak ada
dalam pasokan listrik linear tetapi dari beberapa
kekhawatiran di sirkuit SMP . Juga , sejauh regulasi
tegangan output yang bersangkutan pasokan listrik linear
lebih unggul SMP . Satu dapat lebih mudah memenuhi
spesifikasi ketat pada riak tegangan output dengan
menggunakan pasokan listrik linear .
6. HYBRID ( SMP DIIKUTI DENGAN LINEAR )
POWER SUPPLY
Power supply linear sangat tidak efisien jika harus bekerja lebih
variasi yang besar dalam tegangan input, lebih besar karena
penggunaan transformator frekuensi rendah dan filter elemen (
induktor dan kapasitor ) .
SMP bagian dari catu daya efisien melakukan pekerjaan isolasi
dan konversi tegangan dari tegangan listrik sangat beragam
untuk cukup diatur 7,5 volt dc. Di bawah kondisi yang diberikan
itu mungkin tidak sulit untuk melihat bahwa efisiensi
keseluruhan pasokan listrik hybrid ini akan terletak di antara
yang dari SMP dan pasokan linear.
Kontrol dan rangkaian penyaringan mungkin menjadi lebih
mahal dan kompleks ( dibanding yang digunakan dalam unit
power supply hybrid ) . Demikian pula jika pasokan linear harus
dirancang untuk fluktuasi besar dalam tegangan input peringkat
komponen , termasuk peringkat heat -sink , akan lebih tinggi dan
dapat biaya sebanyak unit hybrid .
7. BEBERAPA KELUARAN SMP
Semua output tidak dapat memiliki peraturan yang sama karena
beban yang berbeda terhubung ke output yang berbeda dan
ohmic maka berbeda ( resistif ) tetes dalam gulungan keluaran (
beban yang umumnya variabel dan tergantung user).
kopling antara gulungan sekunder yang berbeda dan gulungan
primer mungkin tidak sama menyebabkan tegangan yang
berbeda turun di seluruh induktansi kebocoran masing-masing.
rasio yang benar dipilih untuk memberikan cukup diatur
tegangan output individu ( bahkan jika hanya satu output umpan
balik tegangan digunakan untuk SMP control switch ) .
Dalam hal output yang lain perlu memiliki peraturan ketat maka
sama bahwa output tertentu dapat melewati sirkuit regulator
linear tambahan seperti dalam kasus sirkuit listrik hybrid.
8. SUPPLIES RESONANT MODE POWER
Modus
pasokan listrik resonan adalah variasi
atas SMP sirkuit di mana mengganti kerugian
secara signifikan berkurang dengan
mengadaptasi nol - tegangan atau teknik beralih
nol saat ini .
Dalam mode non - resonan SMP sirkuit switch
dikenakan keras beralih ( selama keras switching , baik tegangan dan arus di switch
yang besarnya cukup mengakibatkan sesaat
beralih kerugian daya besar ) .
Efisiensi modus pasokan listrik resonan
umumnya lebih tinggi dari pasokan mode non -
9. SPESIFIKASI PASOKAN DAYA
Salah satu kebutuhan untuk menentukan batas toleransi
pada tegangan riak , tingkat perlindungan sirkuit pendek
arus ( jika ada ) dan sifat output kurva volt - saat ini
selama over- saat ini atau hubungan pendek (besarnya
tegangan output harus mengurangi atau lipat kembali ke
nol, secara bertahap, tergantung pada tingkat keparahan
over-saat ini).
Salah satu kebutuhan untuk menentukan jenis pasokan
input (baik ac atau dc ) atau apakah power supply dapat
bekerja baik dari ac atau dc masukan tegangan . Rentang
yang dapat diterima variasi dalam besarnya tegangan
input, pasokan frekuensi (dalam kasus input ac) juga
harus ditentukan . Efisiensi , berat dan volume adalah
beberapa spesifikasi penting lainnya .
10. BEBERAPA JENIS UMUM DARI SIRKUIT SMP
Ada beberapa topologi yang berbeda untuk sirkuit mode
power supply diaktifkan . Beberapa yang populer adalah : flyback, forward , push-pull , C'uk , SEPIC , setengah jembatan
dan sirkuit H – jembatan.
Efisiensi, berat keseluruhan dan ukuran, daya output, regulasi
output, tegangan riak dll Semua topologi yang tercantum di
atas mampu memberikan tegangan terisolasi dengan
memasukkan sebuah transformator frekuensi tinggi di sirkuit.
Ada banyak tersedia secara komersial IC power supply
controller yang mudah dapat digunakan untuk mengontrol
rasio tugas switch SMP sehingga hasil akhir diatur dengan
baik . Sebagian besar IC ini mampu mengemudi jenis
MOSFET switch . Mereka juga menyediakan fitur seperti di
bawah tegangan lock-out , keluaran perlindungan over-saat ini
dll
