- 1. Nama : YazidKhoirul Anwar Nim : 111910201102 Tugas : Elektronika Daya - Bab.25 Desain Transformer untuk Switched Mode Power Supply ( SMPS ) Sirkuit
- 2. Pendauluan ď‚— Transformers diperlukanuntuk isolasi galvanik antara tegangan input dan output , tegangan dan scaling saat ini. Hal ini juga membantu dalam mengoptimalkan tegangan perangkat dan peringkat saat ini . Switch , dioda dan elemen sirkuit lainnya di sisi tegangan tinggi transformator dikenai tegangan tinggi tetapi arus hanya lebih rendah . Demikian pula perangkat diletakkan di sisi tegangan rendah yang mengalami droop tegangan kurang tetapi droop lebih tinggi saat ini . Dc - to- dc buck converter ditunjukkan pada Gambar. 25,1 , yang digunakan untuk mendapatkan output tegangan rendah dari input dc tegangan tinggi menggambarkan hal ini dengan jelas.
- 3. ď‚— Rangkaian pada Gambar.25,1 ( a) menggunakan transformator step down dengan rasio belitan yang tepat dan memiliki keuntungan yang dibahas di atas. ď‚— Di sisi lain saklar dan dioda dan induktor filter dalam Gambar . 25,1 ( b ) perlu menahan kedua tegangan sisi input dan sisi output saat ini.
- 4. Rekapitulasi Pemerintahan Persamaan untukUtilitas Transformer  Dalam kasus fluks sinusoidal puncak besarnya ' φm ' dan frekuensi ' f ' menghubungkan gulungan transformator , ggl yang dihasilkan per pergantian berliku akan memiliki rms besarnya ' Et ' yang diberikan oleh :  Puncak fluks melalui inti adalah produk dari kerapatan fluks puncak ( Bm ) dan daerah inti ( Ac ) , yaitu :  Gulungan ditempatkan di sekitar inti dan ditampung di jendela transformator . Daerah jendela transformator ( Aw ) berhubungan dengan berkelok-kelok rating saat ini dan jumlah putaran . Untuk transformator fase tunggal hubungannya adalah :  Rating VA transformator satu fasa ( = N Et I) sekarang dapat ditemukan dari persamaan di atas sebagai :
- 5. Penurunan Desain Persamaanuntuk SMP Transformer ď‚— Sifat tegangan dan bentuk gelombang fluks di SMP transformer berbeda dengan transformator utilitas. Selain itu SMP sirkuit topologi yang berbeda menghasilkan berbagai jenis berkelok-kelok tegangan ( dan karenanya bentuk gelombang fluks -linked ) dan perlu dipertimbangkan secara terpisah. ď‚— Dalam bagian ini beberapa tegangan representatif dan fluks bentuk gelombang telah diambil dan melalui mereka prosedur desain transformator telah digambarka.
- 6. Transformer dengan Square- GelombangTegangan dan Bipolar Flux 1. Penentuan rasio utama untuk sisi primer ke sekunder (Np/Ns) : Dengan tegangan Vmin ke Vmax serta D=0,5 untuk gelombang kotak maka Vr+Vo. Sehingga dapat dituliskan Np/Ns=Vmin/(Vo+Vr). 2. Penentuan puncak besarnya fluks dalam inti transformator 3. Penentuan nilai arus dan kebutuhan area window 4. Penentuan untuk nilai VA trafo
- 7. Transformer dengan Square- GelombangTegangan dan Unipolar Flux 1. Penentuan rasio utama untuk sisi primer ke sekunder (Np/Ns) : Dengan tegangan Vmin ke Vmax untuk gelombang kotak dapat dituliskan Np/Ns=Vmin.Dmax/(Vo+Vr). 2. Penentuan puncak besarnya fluks dalam inti transformator 3. Penentuan nilai arus dan kebutuhan area window 4. Penentuan untuk nilai VA trafo 5. Pemilihan inti trafo dan penentuan jumlah putaran dalam gulungan

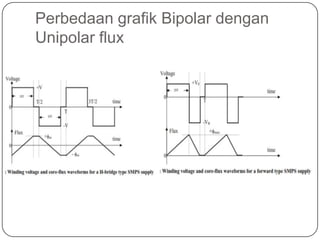

- 8. Perbedaan grafik Bipolardengan Unipolar flux

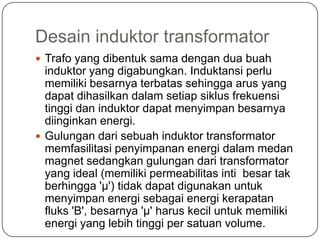

- 9. Desain induktor transformator ď‚—Trafo yang dibentuk sama dengan dua buah induktor yang digabungkan. Induktansi perlu memiliki besarnya terbatas sehingga arus yang dapat dihasilkan dalam setiap siklus frekuensi tinggi dan induktor dapat menyimpan besarnya diinginkan energi. ď‚— Gulungan dari sebuah induktor transformator memfasilitasi penyimpanan energi dalam medan magnet sedangkan gulungan dari transformator yang ideal (memiliki permeabilitas inti besar tak berhingga 'ÎĽ') tidak dapat digunakan untuk menyimpan energi sebagai energi kerapatan fluks 'B', besarnya 'ÎĽ' harus kecil untuk memiliki energi yang lebih tinggi per satuan volume.
