Pemodelan proses
Dokumen ini membahas pemodelan proses dengan fokus pada teknik seperti context diagram dan data flow diagram (DFD) untuk mengelola dan mendokumentasikan sistem. Di dalamnya juga dijelaskan konsep-konsep sistem seperti dekomposisi, aliran data dan kontrol, serta entitas eksternal dan data store. Pemodelan proses bertujuan untuk mendefinisikan interaksi sistem dan menerapkan proses logis dalam penyelesaian masalah.
More Related Content
Pemodelan proses
- 1.
- 2.

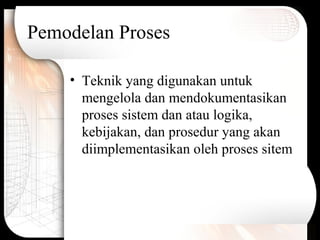

- 3. Pemodelan Proses • Teknikyang digunakan untuk mengelola dan mendokumentasikan proses sistem dan atau logika, kebijakan, dan prosedur yang akan diimplementasikan oleh proses sitem
- 4. Context Diagram • Diagramyang menggambarkan interaksi antara sistem informasi dengan lingkungannya. • Hanya terdiri dari 1 proses saja • Tidak ada data store • Dapat di-decompose menjadi DFD level 1
- 5.

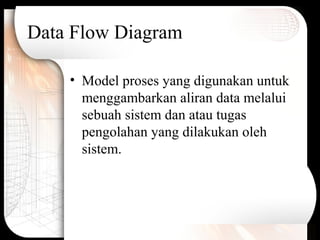

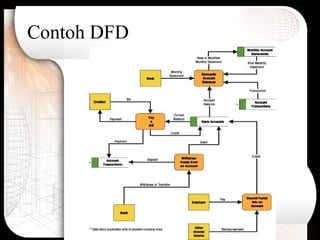

- 6. Data Flow Diagram •Model proses yang digunakan untuk menggambarkan aliran data melalui sebuah sistem dan atau tugas pengolahan yang dilakukan oleh sistem.
- 7.
- 8.

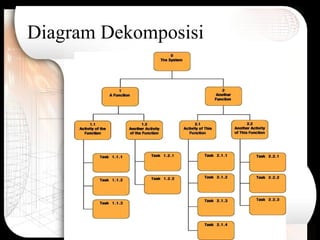

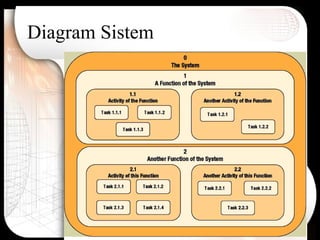

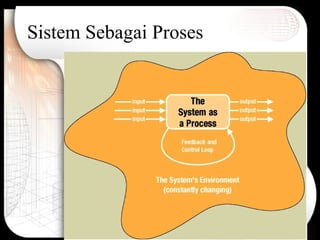

- 9. Konsep Sistem UntukPemodelan Proses • System thinking adalah aplikasi teori dan konsep sistem formal untuk penyelesaian masalah sistem • Sistem adalah PROSES • Proses adalah kerja yang dilakukan oleh sistem sebagai respon terhadap aliran data yang masuk atau kondisi • Dekomposisi adalah proses membagi sistem menjadi sub komponen • Diagram dekomposisi adalah alat yang digunakan untuk menggambarkan dekomposisi sistem, disebut juga diagram hirarki
- 10.
- 11.
- 12.
- 13. Jenis Proses Logis •Proses logis adalah pekerjaan atau tindakan yang harus dilakukan, tidak peduli bagaimana sistem tersebut diimplementasikan • Function adalah kumpulan kegiatan yang saling terkait dan terus menerus pada suatu bisnis • Event / kejadian adalah unit kerja logika yang harus diselesaikan secara keseluruhan. Kadang disebut transaksi • Elementary process adalah kegiatan atau tugas diskrit dan detail yang dibutuhkan untuk merespon suatu kejadian. Disebut juga primitif

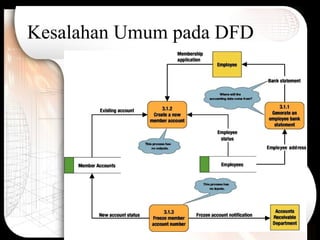

- 14.

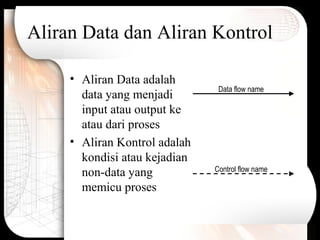

- 15. Aliran Data danAliran Kontrol • Aliran Data adalah data yang menjadi input atau output ke atau dari proses • Aliran Kontrol adalah kondisi atau kejadian non-data yang memicu proses Data flow name Control flow name
- 16. Aliran Data Kompositdan Elementer Aliran Komposit Aliran Elementer
- 17. Aliran Data YangBenar dan Tidak Benar

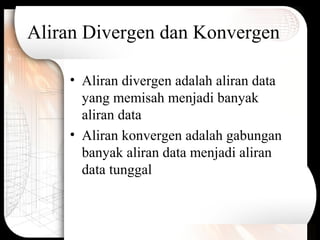

- 18. Aliran Divergen danKonvergen • Aliran divergen adalah aliran data yang memisah menjadi banyak aliran data • Aliran konvergen adalah gabungan banyak aliran data menjadi aliran data tunggal

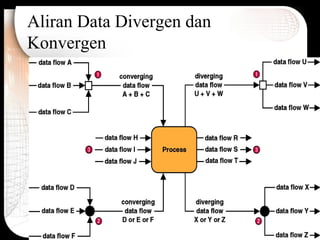

- 19. Aliran Data Divergendan Konvergen

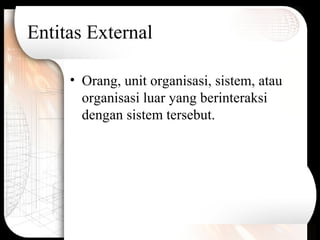

- 20. Entitas External • Orang,unit organisasi, sistem, atau organisasi luar yang berinteraksi dengan sistem tersebut.

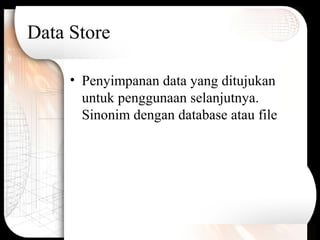

- 21. Data Store • Penyimpanandata yang ditujukan untuk penggunaan selanjutnya. Sinonim dengan database atau file
