1. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 1
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
2. ส่วนประกอบของกล้องถ่ายภาพ
ส่วนประกอบหลักของกล้องถ่ายภาพ
กล้องถ่ายรูปในปัจจุบัน แม้จะมีความสามารถและคุณลักษณะแตกต่างกันบ้าง แต่ส่วนใหญ่
จะมีส่วนประกอบที่สาคัญหลัก ๆ คล้ายคลึงกัน คือ
1) ตัวกล้อง (Camera Body)
2) เลนส์ (Lens)
3) รูรับแสง (Aperture)
4) ช่องมองภาพ (View Finder)
5) ชัตเตอร์ (Shutter)
1. ตัวกล้อง (Camera Body)
ตัวกล้องทาหน้าที่เป็นห้องมืด ป้องกันแสงภายนอกเข้าไปถูกฟิล์มที่บรรจุอยู่ภายในและเป็น
ที่ยึดส่วนประกอบ ตลอดจนอุปกรณ์ต่าง ๆ ที่ช่วยในการถ่ายรูป ภายในกล้องจะฉาบเอาไว้ด้วยสีดา
เพื่อป้องกันการสะท้อนของแสง
ตัวกล้องถ่ายภาพ Canon รุ่น 60D

2. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 2
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554

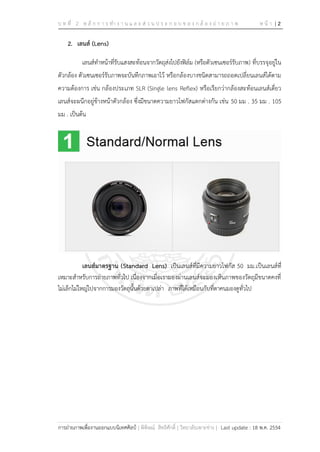

2. เลนส์ (Lens)
เลนส์ทาหน้าที่รับแสงสะท้อนจากวัตถุส่งไปยังฟิล์ม (หรือตัวเซนเซอร์รับภาพ) ที่บรรจุอยู่ใน
ตัวกล้อง ตัวเซนเซอร์รับภาพจะบันทึกภาพเอาไว้ หรือกล้องบางชนิดสามารถถอดเปลี่ยนเลนส์ได้ตาม
ความต้องการ เช่น กล้องประเภท SLR (Single lens Reflex) หรือเรียกว่ากล้องสะท้อนเลนส์เดี่ยว
เลนส์จะผนึกอยู่ข้างหน้าตัวกล้อง ซึ่งมีขนาดความยาวโฟกัสแตกต่างกัน เช่น 50 มม . 35 มม . 105
มม . เป็นต้น
เลนส์มาตรฐาน (Standard Lens) เป็นเลนส์ที่มีความยาวโฟกัส 50 มม.เป็นเลนส์ที่
เหมาะสาหรับการถ่ายภาพทั่วไป เนื่องจากเมื่อเรามองผ่านเลนส์จะมองเห็นภาพของวัตถุมีขนาดคงที่
ไม่เล็กไม่ใหญ่ไปจากการมองวัตถุนั้นด้วยตาเปล่า ภาพที่ได้เหมือนกับที่ตาคนมองดูทั่วไป

3. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 3
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554

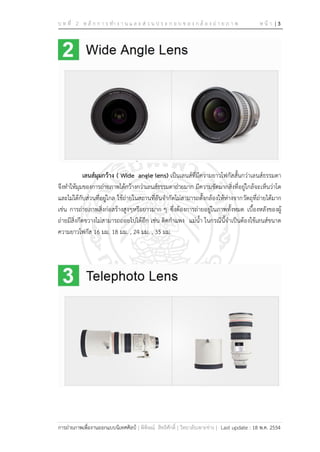

เลนส์มุมกว้าง ( Wide angle lens) เป็นเลนส์ที่มีความยาวโฟกัสสั้นกว่าเลนส์ธรรมดา
จึงทาให้มุมของการถ่ายภาพได้กว้างกว่าเลนส์ธรรมดาถ่ายมาก มีความชัดมากสิ่งที่อยู่ใกล้จะเห็นว่าโต
และไม่ได้กับส่วนที่อยู่ไกล ใช้ถ่ายในสถานที่อันจากัดไม่สามารถตั้งกล้องให้ห่างจากวัตถุที่ถ่ายได้มาก
เช่น การถ่ายภาพสิ่งก่อสร้างสูงๆหรือยาวมาก ๆ ซึ่งต้องการถ่ายอยู่ในภาพทั้งหมด เบื้องหลังของผู้
ถ่ายมีสิ่งกีดขวางไม่สามารถถอยไปได้อีก เช่น ติดกาแพง แม่น้า ในกรณีนี้จาเป็นต้องใช้เลนส์ขนาด
ความยาวโฟกัส 16 มม. 18 มม. , 24 มม. , 35 มม.

4. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 4
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
เลนส์ถ่ายไกล (Telephoto Lens) เป็นเลนส์เหมือนกล้องส่องทางไกล เป็นเลนส์ที่มี
ความยาวของโฟกัสยาวกว่าเลนส์ธรรมดามาก ทาให้มุมการถ่ายภาพแคบลงคือ ทาหน้าที่ขยายภาพที่
อยู่ไกลให้โตขึ้น เสมือนหนึ่งที่ไปตั้งอยู่ใกล้ ๆ กับวัตถุที่ถ่าย สะดวกในการถ่ายภาพสิ่งที่อยู่ไกล ซึ่ง
ขณะนั้นผู้ถ่ายไม่สามารเข้าไปตั้งกล่องในระยะใกล้ ๆ กับวัตถุนั้นได้ เช่น การถ่ายภาพสงคราม การ
แข่งกีฬา การถ่ายภาพสัตว์น้า เช่น เลนส์ที่ขนาดความยาวโฟกัส 135 มม. , 500 มม. , 1000 มม.
เลนส์ซูม ( Zoom lens ) เป็นเลนส์ที่มีหลายชนิดรวมอยู่ในตัวเดียว เลนส์มีราคา
ค่อนข้างสูง นิยมใช้มากในปัจจุบัน ทั้งในการถ่ายภาพนิ่งและถ่ายภาพยนตร์ตลอดจนกล้องโทรทัศน์
เลนส์ทาหน้าที่เสมือนเป็นเลนส์ไกลและเลนส์ธรรมดาและเลนส์มุมกล้องอยู่ในตัว เดียวสามารถ
เลือกใช้ระยะโฟกัสเท่าใดก็ได้ตามที่เลนส์นั้นบอกไว้ ซึ่งเลนส์ทั่วไปไม่สามารถทาได้ เป็นเลนส์ที่ขนาด
ความยาวโฟกัส 70 -250 มม. , 85 - 300 มม. , 800 - 1200 มม.

5. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 5
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
เลนส์ตาปลา ( Fish eye lens) เป็นเลนส์ที่มีลักษณะคล้ายตาปลา มีมุมในการถ่ายภาพ
ได้กว้างกว่าเลนส์ทุกชนิด คือ กว้างถึง 180 องศา เพื่อให้เกิดภาพนั้นผิดแผกแตกต่างไปจากภาพถ่าย
ธรรมดา และต้องการให้ภาพสะดุดตาแก่ผู้ชมภาพ มุมของการถ่ายภาพจะกว้างกว่าธรรมดาประมาณ
3-4 เท่า สิ่งที่ต้องระมัดระวังในการถ่ายภาพชนิดนี้ คือเท้าของผู้ถ่ายจะติดอยู่ในภาพ ถ้าผู้ถ้ายืนใน
รัศมีของภาพนั้น วัตถุถ่ายด้านข้างในภาพจะดูใหญ่โตน่าเกรงขาม เลนส์ชนิดนี้จะให้ช่วงความชัดลึก
มาก ไม่มีเลนส์ชนิดใดทาได้ แม้ตั้งระยะถ่ายไกลสุดก็ตาม เช่น เลนส์ที่ขนาดความยาวโฟกัส 6 มม. , 8
มม.

6. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 6
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
เลนส์แมคโคร ( Macro Lens) คล้ายกับเลนส์ทั่วไป แต่ไม่สามารถใช้ถ่ายภาพระยะใกล้
มาก ๆ เป็นเลนส์ที่สามารถถ่ายภาพ โดยกล้องสามารถเข้าใกล้วัตถุได้เกินครึ่งฟุตได้ และสามารถปรับ
ระยะชัดได้ เลนส์แมคโครผลิตขึ้นเพื่อใช้กับกล้องขนาดเล็กและขนาดใหญ่ ปัจจุบันมักทาออกมาเป็น
แบบของซูมเลนส์ เป็นเลนส์ที่ขนาดความยาวโฟกัส 55 มม. ขยายภาพได้ 1:2 เท่า
อ่านเพิ่มเติม : ส่วนประกอบของกล้องถ่ายภาพ
http://www.zmos.net/howto/basic-photography/145-angle-of-view-and-focal-length-
of-lens
3. รูรับแสง (Aperture)
ในการถ่ายภาพทุกภาพ จะต้องควบคุมระยะเวลาในการรับแสงของฟิล์มหรืออิมเมจ
เซ็นเซอร์ เหมือนกับการเปิดน้าใส่ถัง โดยกลไกที่ใช้ควบคุมระยะเวลาก็คือ รูรับแสง (Aperture) กับ
ชัตเตอร์ (Shutter) นั่นเอง
รูรับแสง (Aperture) เป็นชิ้นส่วนที่อยู่ภายในเลนส์ ของกล้อง โดยรูรับแสงสามารถปรับให้
เปิดกว้างหรือเล็กลง ซึ่งจะมีผลทาให้แสงผ่านเข้ามาในเลนส์ได้มาก หรือน้อยตามไปด้วย
การปรับรูรับแสงนั้นทาได้จากปุ่มบนตัวกล้อง โดยเลือกโหมดการทางานของกล้องเป็น
โหมด Av หรือ M จากนั้น ก็ปรับปุ่มรูรับแสง บนตัวกล้อง ขนาดของรูรับแสงที่ปรับได้นั้นจะขึ้นอยู่กับ
เลนส์ โดยเลนส์แต่ละตัวจะมีค่ารูรับแสงกว้างสุดกับแคบสุด
รูรับแสง (Aperture)
http://www.fotodv.net/foto/basic/html/Aperture.html

7. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 7
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
การทาความเข้าใจในเรื่องนี้ มีอยู่ 3 เรื่องที่เกี่ยวพันกันอยู่ ได้แก่ รูรับแสง (Aperture)
แผ่นไดอะแฟรม (Diaphragm) เอฟสตอป (F-Stop) หรือ เอฟนัมเบอร์ (F-Number)
รูรับแสง (Aperture) หมายถึง ช่องรับแสงของแผ่นไดอะแฟรมที่อยู่ภายในกระบอกเลนส์
เพื่อควบคุมปริมาณแสงให้มีปริมาณแสงมากน้อยตามต้องการ จะสามารถหรี่ให้เล็กหรือขยายให้ใหญ่
เพื่อเป็นการควบคุมปริมาณแสงสว่างที่ส่องผ่านมาจากเลนส์แล้วส่งต่อไปถึงฟิล์ม ซึ่งมีความสัมพันธ์กัน
ระหว่างแผ่นไดอะแฟรม (Diaphragm) รูรับแสง (Aperture) และเอฟสตอป (F-Stop)
ภายในกระบอกเลนส์จะมีม่าน(Diaphragm) ทาด้วยแผ่นโลหะบาง ๆ จัดเป็นชุดเรียงซ้อนประกอบกัน
เพื่อให้เกิดเป็นช่องว่างตรงศูนย์กลาง ม่านเลนส์หรือช่องว่างนี้ ม่านเลนส์ที่หรี่รูเล็กแสงจะผ่านได้น้อย
ถ้าขยายตัวให้เป็นรูขนาดใหญ่ปริมาณของแสงก็จะผ่านได้มาก การที่ม่านเลนส์หรี่หรือขยาย ตัวให้เกิด
เป็นรูหรือช่องขนาดต่าง ๆ นั้น เรียกว่า ขนาดรูรับแสง (Aperture)
แผ่นไดอะแฟรม (Diaphragm) เป็นกลไกอย่างหนึ่งอยู่ในกระบอกเลนส์ มีลักษณะเป็น
แผ่นโลหะสีดาบางๆ หลายแผ่นเรียงซ้อนกันเป็นกลีบ มีช่องตรงกลางสามารถปรับขนาดให้กว้าง หรือ
แคบได้เรียกว่า รูรับแสง (Aperture) เพื่อควบคุมปริมาณแสงที่ส่งผ่านเลนส์ ไปยังฟิล์มหรือเซนเซอร์
รับภาพ (Image Sensor) ได้มากน้อยตามความต้องการ การปรับขนาดรูรับแสงใช้การปรับที่วงแหวน
รูรับแสงบนกระบอกเลนส์
ลักษณะแผ่นไดอะแฟรม (Diaphragm)
(http://www.zmos.net/howto/87/143-f-stop-number)

8. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 8
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
ตาแน่งที่ตั้งของแผ่นไดอะแฟรม
ขนาดรูรับแสง (Aperture) เป็นรูเปิดของแผ่นไดอะแฟรมให้มีขนาดต่าง ๆ ตามต้องการ
เช่น เมื่อต้องการให้แสงเข้ามากก็เปิดรูรับแสงให้มีขนาดใหญ่ และทางตรงกันข้าม ถ้าต้องการปริมาณ
แสงเข้าไปถูกฟิล์มน้อยก็เปิดรูให้เล็กลง ขนาดของรูรับแสงแตกต่างกันนี้ รูรับแสงแต่ละขนาดจะมี
ตัวเลขกาหนดเอาไว้ ทุกขนาด เพื่อจะได้ใช้เป็นที่สังเกตได้สะดวกซึ่งตัวเลขนี้จะเป็นวงแหวน ติดอยู่ที่
ตัวเลนส์เรียกตัวเลขต่าง ๆ ว่า เอฟสตอป (F-Stop) หรือ เอฟนัมเบอร์ (F-Number)
ขนาดรูรับแสง f-2 และ f 1.2
http://www.zmos.net/howto/87/143-f-stop-number

9. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 9
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
ขนาดรูรับแสง (Aperture)
(http://www.zmos.net/howto/87/143-f-stop-number)
ในเลนส์แต่ละตัวจะมีค่ารูรับแสงกว้างสุดและแคบสุดไม่เท่ากัน ขึ้นอยู่กับจุดประสงค์ในการ
ออกแบบ เลนส์ที่มีขนาดรูรับแสงกว้างมากจะมีราคาสูงกว่า เมื่อเทียบกับเลนส์ที่มีขนาดทางยาวโฟกัส
เท่ากันแต่ค่ารูรับแสงกว้างสุด แคบกว่า เนื่องจากเลนส์ที่มีค่ารูรับแสงกว้างมากจาเป็นต้องใช้ชิ้นเลนส์
ที่มีขนาด ใหญ่ขึ้น เพื่อการรวมแสงที่ดี ต้องได้รับการออกแบบเป็นพิเศษและแน่นอนขนาดและ
น้าหนักก็จะมากตามไปด้วย
ขนาดรูรับแสงที่กว้างกว่าหมายถึงโอกาสที่จะได้ภาพนั้นมีมากขึ้นด้วย เมื่อจาเป็นต้อง
ถ่ายภาพในสภาวะแสงน้อยเลนส์ที่สามารถเปิดรับแสงได้มากกว่า ย่อมมีโอกาสได้ภาพมากกว่า

10. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 10
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
การใช้งานและประโยชน์จากการปรับตั้งค่ารูรับแสง
ค่าเอฟสตอป หรือ ขนาดรูรับแสง คือค่าการเปิดรับแสงของเลนส์ โดยใช้กลีบม่านหรือ
ไดอะแฟรมที่อยู่ภายในกระบอกเลนส์เป็นตัวควบคุม ในยุคแรกๆของกล้องถ่ายภาพ ค่ารูรับแสงจะ
แบ่งเป็นขั้นละหนึ่งสตอป การควบคุมขนาดรูรับแสงทาได้ด้วยการหมุนวงแหวนปรับรูรับแสงที่ตัว
เลนส์โดยตรง เนื่องจากเลนส์ยุคก่อนเป็นระบบกลไกล้วน

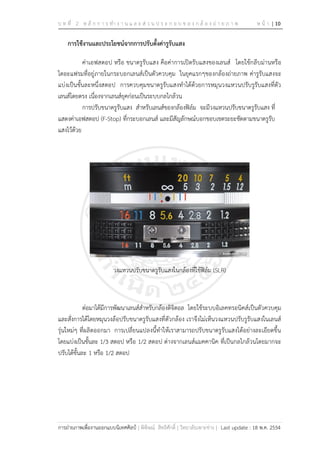

การปรับขนาดรูรับแสง สาหรับเลนส์ของกล้องฟิล์ม จะมีวงแหวนปรับขนาดรูรับแสง ที่
แสดงค่าเอฟสตอป (F-Stop) ที่กระบอกเลนส์ และมีสัญลักษณ์บอกขอบเขตระยะชัดตามขนาดรูรับ
แสงไว้ด้วย
วงแหวนปรับขนาดรูรับแสงในกล้องที่ใช้ฟิล์ม (SLR)
ต่อมาได้มีการพัฒนาเลนส์สาหรับกล้องดิจิตอล โดยใช้ระบบอิเลคทรอนิคส์เป็นตัวควบคุม
และสั่งการได้โดยหมุนวงล้อปรับขนาดรูรับแสงที่ตัวกล้อง เราจึงไม่เห็นวงแหวนปรับรูรับแสงในเลนส์
รุ่นใหม่ๆ ที่ผลิตออกมา การเปลี่ยนแปลงนี้ทาให้เราสามารถปรับขนาดรูรับแสงได้อย่างละเอียดขึ้น
โดยแบ่งเป็นขั้นละ 1/3 สตอป หรือ 1/2 สตอป ต่างจากเลนส์แมคคานิค ที่เป็นกลไกล้วนโดยมากจะ
ปรับได้ขั้นละ 1 หรือ 1/2 สตอป

11. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 11
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
วงล้อปรับขนาดรูรับแสง
http://www.zmos.net/howto/87/143-f-stop-number
ตัวอย่างค่ารูรับแสงที่แบ่งเป็นขั้นละ 1 สตอป จะมีดังนี้ f1 / f1.4 / f2 / f2.8 / f4 / f5.6 /
f8 / f11 / f16 / f22 / f32 / f45 / f64
ตัวเลข แสดงค่ารูรับแสงจะให้ผลตรงกันข้ามกับปริมาณการเปิดรับแสงของเลนส์ เช่น ค่ารู
รับแสง f2 จะให้ปริมาณแสงมากกว่าขนาดรูรับแสง f2.8 อยู่ 1 สตอป มากกว่า f4 อยู่ 2 สตอป
หมายความว่ายิ่งเลือกใช้ค่ารูรับแสงมากขึ้น ม่านไดอะแฟรมในตัวเลนส์ก็จะยิ่งหรี่เล็กลง แสงจะผ่าน
ไปยังเซนเซอร์ได้น้อย เพื่อไม่ให้สับสนควรจาให้ได้ว่า ค่าตัวเลขน้อยขนาดรูรับแสงกว้าง ค่าตัวเลข
มากขนาดรูรับแสงแคบ
อย่างไรก็ตาม ยังมีเลนส์บางรุ่นของกล้องดิจิตอล ที่ยังคงมีวงแหวนปรับขนาดรูรับแสง ดัง
ภาพ

12. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 12
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554

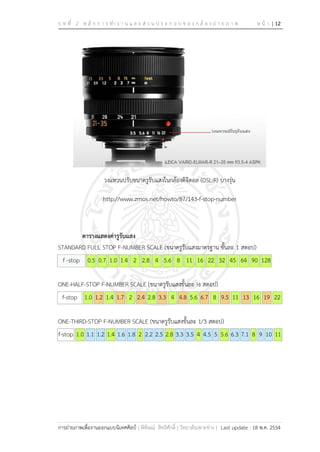

วงแหวนปรับขนาดรูรับแสงในกล้องดิจิตอล (DSL:R) บางรุ่น
http://www.zmos.net/howto/87/143-f-stop-number
ตารางแสดงค่ารูรับแสง
STANDARD FULL STOP F-NUMBER SCALE (ขนาดรูรับแสงมาตรฐาน ขั้นละ 1 สตอป)
f -stop 0.5 0.7 1.0 1.4 2 2.8 4 5.6 8 11 16 22 32 45 64 90 128
ONE-HALF-STOP F-NUMBER SCALE (ขนาดรูรับแสงขั้นละ ½ สตอป)
f-stop 1.0 1.2 1.4 1.7 2 2.4 2.8 3.3 4 4.8 5.6 6.7 8 9.5 11 13 16 19 22
ONE-THIRD-STOP F-NUMBER SCALE (ขนาดรูรับแสงขั้นละ 1/3 สตอป)
f-stop 1.0 1.1 1.2 1.4 1.6 1.8 2 2.2 2.5 2.8 3.3 3.5 4 4.5 5 5.6 6.3 7.1 8 9 10 11

13. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 13
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
ศึกษาเพิ่มเติม
รูรับแสง (F stop number)
http://www.zmos.net/howto/87/143-f-stop-number
ทำควำมเข้ำใจกับค่ำรูรับแสงและภำพชัดตื้น
http://www.photonovice.com/forum/index.php?topic=15.0
สื่อประกอบ : Video Clip Tip ถ่ายรูป1 ดีไซน์ภาพด้วยรูปรับแสง – YouTube
3. ช่องมองภาพ (View Finder)
ช่องมองภาพและ LCD Monitor
ช่องมองภาพ (View Fider) จะอยู่ด้านหลังของตัวกล้องเป็นจอมองภาพ เพื่อช่วยในการ
ปรับความคมชัด วัดแสง และจัดองค์ประกอบของภาพให้มีความสวยงามตามหลักของศิลปะการ
ถ่ายรูป ปัจจุบันกล้องถ่ายภาพดิจิตอล จะมีจอ LCD Monitor ทาหน้าที่เหมือนช่องมองภาพ และยัง
ใช้แสดงการตั้งค่าต่าง ๆ

14. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 14
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
ระบบการทางานของช่องมองภาพ
(http://www.sporcle.com/games/Mahmoud/dslr_cam)
เมื่อส่องกล้องไปยังที่สิ่งที่ต้องการถ่ายภาพ ภาพจะผ่านเลนส์ไปยังกระจกสะท้อนภาพที่
วางเอียง 45 องศา เพื่อสะท้อนไปมาภายในหัวกล้อง แล้วส่งไปยังช่องมองภาพ ช่างภาพจะมองเห็น
ภาพ เพื่อจัดองค์ประกอบ

15. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 15
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
4. ชัตเตอร์ (Shutter)
ทาหน้าที่เป็นตัวกาหนดระยะเวลาของการรับแสงในกล้อง ควบคุมเวลาฉายแสง
(Exposure Time) หรือเรียกอีกอย่างหนึ่งว่า ความไวของชัตเตอร์ (Shutter Speed)
ชัตเตอร์หรือความเร็วชัตเตอร์ (Shutter speed) เป็นกลไกอัตโนมัติที่ใช้สาหรับควบคุม
เวลาในการเปิดและปิด ให้แสงจะผ่านเข้าไปทาปฏิกิริยากับวัสดุไวแสงที่ใช้สาหรับบันทึกภาพตามเวลา
ที่กาหนด ความเร็วในการเปิดและปิดชัตเตอร์คือเวลาที่ฉายแสง (Exposure time) นั่นเอง ซึ่งคิดเป็น

16. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 16
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
เศษส่วนของวินาทีดังนี้ 1/1 , 1/2 , 1/4 , 1/8 , 1/15 , 1/30 , 1/60 , 1/125, 1/250 ,1/500 ,
1/1000 , 1/2000
แต่ตัวเลขที่ปรากฏในวงแหวนที่ขอบนอกของเลนส์ จะบอกค่าความเร็วของชัตเตอร์ไว้
เฉพาะตัวเลขที่เป็นส่วนคือ 1 , 2 , 4 , 8 , 15 , 30 , 60 , 125 , 250 , 500 , 1000 , 2000 ตัวเลขที่
มีค่าน้อยม่านชัตเตอร์จะเปิดเป็นเวลานานเพื่อปล่อยให้แสงจะเข้าไปในกล้องได้มาก ส่วนตัวเลขที่มีค่า
มากชัตเตอร์จะเปิดแล้วปิดเร็ว แสงจะเข้าไปในกล้องได้น้อย เช่น
- ถ้าตั้งความเร็วชัตเตอร์ที่ 1 แสงจะเข้าไปในทาปฏิกิริยากับฟิล์มนาน 1 วินาที
- ถ้าตั้งความเร็วชัตเตอร์ที่ 250 ชัตเตอร์จะเปิดให้แสงผ่านเป็นเวลา1/250 วินาที
หรือ 1 วินาทีแบ่งเป็น 250 ส่วนและม่านชัตเตอร์จะเปิดรับแสงให้ผ่านไปได้เพียง
1 ส่วนจาก 250 ส่วน ซึ่งชัตเตอร์จะเปิดและปิดเร็วมาก
การตั้งความเร็วชัตเตอร์ จะต้องตั้งให้พอดีกับตัวเลขที่กาหนดความเร็วชัตเตอร์ การเพิ่ม
หรือลดความเร็วชัตเตอร์ ของตัวเลขที่อยู่ใกล้กันจะมีผลต่อการเพิ่มหรือลดความเร็วของขัตเตอร์เป็น
2 เท่าของกันและกัน เช่น จากความ เร็วชัตเตอร์ 1/30 เป็น 1/15 ก็จะช้าลงเป็น 2 เท่าตัว
ในขณะที่ยังไม่มีการบันทึกภาพม่านชัตเตอร์จะปิด แสงไม่สามารถผ่านเข้าไปที่ตัวรับภาพ
ได้ แต่ทันทีที่เรากดชัตเตอร์เพื่อบันทึกภาพ ม่านชัตเตอร์จะเปิดเป็นระยะเวลาสั้นหรือยาวนาน
เพียงใดขึ้นอยู่กับการเลือกตั้งค่าความเร็วซัตเตอร์ของช่างภาพหรือโปรแกรมการบันทึกภาพของกล้อง
ที่จะสั่งงาน
กล้องดิจิตอลในรุ่นสาหรับผู้บริโภคทั่วไปส่วนใหญ่แล้วจะใช้ electronic shutter ซึ่ง
หมายถึง การควบคุมการรับแสงจากแผงชิพอีเล็คทรอนิคของตัวรับภาพ

17. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 17
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
ระบบการทางานของการมองภาพและการบันทึกภาพ
1. เมื่อส่องกล้องไปยังที่สิ่งที่ต้องการถ่ายภาพ ภาพจะผ่านเลนส์ไปยังกระจกสะท้อนภาพที่
วางเอียง 45 องศา เพื่อสะท้อนไปมาภายในหัวกล้อง แล้วส่งไปยังช่องมองภาพ ช่างภาพจะมองเห็น
ภาพ เพื่อจัดองค์ประกอบ
2. กดปุ่มซัตเตอร์ครึ่งหนึ่ง เพื่อปรับความคมชัดและวัดแสง
3. เมื่อปุ่มซัตเตอร์อีกครึ่งหนึ่ง เพื่อบันทึกภาพ กระจกสะท้อนจะยกตัวขึ้น เพื่อให้แสงผ่าน
ไปยังตัวรับภาพ (Image Sensor) ในระยะเวลาหนึ่งตามที่ตั้งค่าความเร็วซัตเตอร์ไว้

18. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 18
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554

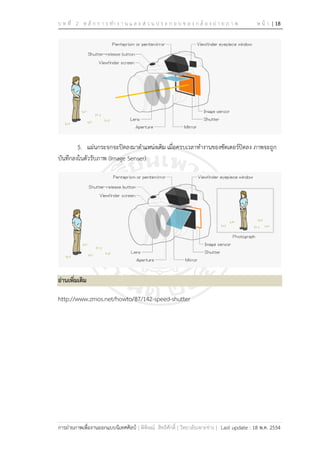

5. แผ่นกระจกจะปิดลงมาตาแหน่งเดิม เมื่อครบเวลาทางานของซัตเตอร์ปิดลง ภาพจะถูก
บันทึกลงในตัวรับภาพ (Image Senser)
อ่านเพิ่มเติม
http://www.zmos.net/howto/87/142-speed-shutter

19. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 19
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
ส่วนประกอบอื่นๆ ของกล้องถ่ายภาพ
นอกจากส่วนประกอบที่สาคัญ ๆ ของกล้องถ่ายรูปดังกล่าวแล้ว ผู้ใช้ควรจะศึกษาปุ่มปรับ
และควบคุมต่าง ๆ ที่อยู่บนกล้องถ่ายรูป กล้องทั่ว ๆ ไปจะมีปุ่มควบคุมดังนี้คือ (ในที่นี้จะยกตัวอย่าง
เป็นกล้อง Nikon D7000)
ส่วนประกอบและปุ่มควบคุม กล้อง Nikon D7000
(http://imaging.nikon.com/lineup/dslr/d7000/compatibility03.htm)
หมายเลข ชื่อปุ่ม ลักษณะการใช้งาน
1 Exposure compensation
button/Two-button reset
button
ปุ่มกด +/- ชดเชยแสงถ่ายภาพ
(กดร่วมกับปุ่ม AF เพื่อรีเซ็ทคาสั่งภายในกล้อง)
2 Shutter-release button ปุ่มซัตเตอร์ ปุ่มกดลั่นเปิดม่านชัตเตอร์
3 Power switch สวิทช์ปิด-เปิด และเปิดไฟส่องสว่างจอ LCD
4 Sub-command dial แป้นหมุนควบคุมการทางานรอง
5 Fn button ปุ่มกดเรียกคาสั่งใช้งานอเนกประสงค์ FUNC.
6 Depth-of-field preview button ปุ่มกดเช็คช่วงระยะชัดลึก
7 Eyelet for camera strap หูร้อยสายสะพายกล้อง
8 Focal plane mark
9 Metering button/Format button ปุ่มกดเลือกระบบวัดแสง และ ฟอร์แมทการ์ด
ความจา

20. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 20
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554

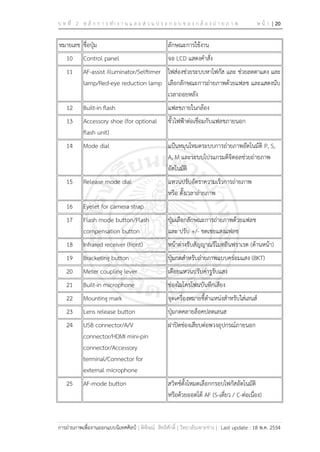

หมายเลข ชื่อปุ่ม ลักษณะการใช้งาน
10 Control panel จอ LCD แสดงคาสั่ง
11 AF-assist illuminator/Selftimer
lamp/Red-eye reduction lamp
ไฟส่องช่วยระบบหาโฟกัส และ ช่วยลดตาแดง และ
เลือกลักษณะการถ่ายภาพด้วยแฟลช และแสดงนับ
เวลาถอยหลัง
12 Built-in flash แฟลชภายในกล้อง
13 Accessory shoe (for optional
flash unit)
ขั้วไฟฟ้าต่อเชื่อมกับแฟลชภายนอก
14 Mode dial แป้นหมุนโหมดระบบการถ่ายภาพอัตโนมัติ P, S,
A, M และระบบโปรแกรมดิจิตอลช่วยถ่ายภาพ
อัตโนมัติ
15 Release mode dial แหวนปรับอัตราความเร็วการถ่ายภาพ
หรือ ตั้งเวลาถ่ายภาพ
16 Eyelet for camera strap
17 Flash mode button/Flash
compensation button
่ปุ่มเลือกลักษณะการถ่ายภาพด้วยแฟลช
และ ปรับ +/- ชดเชยแสงแฟลช
18 Infrared receiver (front) หน้าต่างรับสัญญาณรีโมทอินฟราเรด (ด้านหน้า)
19 Bracketing button ปุ่มกดสาหรับถ่ายภาพแบบคร่อมแสง (BKT)
20 Meter coupling lever เดือยแหวนปรับค่ารูรับแสง
21 Built-in microphone ช่องไมโครโฟนบันทึกเสียง
22 Mounting mark จุดเครื่องหมายชี้ตาแหน่งสาหรับใส่เลนส์
23 Lens release button ุปุ่มกดคลายล็อคปลดเลนส
24 USB connector/A/V
connector/HDMI mini-pin
connector/Accessory
terminal/Connector for
external microphone
ฝาปิดช่องเสียบต่อพวงอุปกรณ์ภายนอก
25 AF-mode button สวิทช์ตั้งโหมดเลือกกรอบโฟกัสอัตโนมัติ
หรือด้วยออตโต้ AF (S-เดี่ยว / C-ต่อเนื่อง)

21. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 21
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554

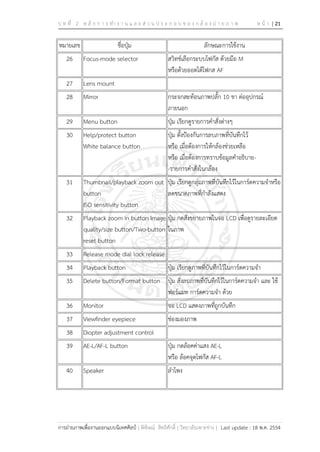

หมายเลข ชื่อปุ่ม ลักษณะการใช้งาน
26 Focus-mode selector สวิทช์เลือกระบบโฟกัส ด้วยมือ M
หรือด้วยออตโต้โฟกส AF
27 Lens mount
28 Mirror กระจกสะท้อนภาพปลั้ก 10 ขา ต่ออุปกรณ์
ภายนอก
29 Menu button ปุ่ม เรียกดูรายการคาสั่งต่างๆ
30 Help/protect button
White balance button
ปุ่ม ตั้งป้องกันการลบภาพที่บันทึกไว้
หรือ เมื่อต้องการให้กล้องช่วยเหลือ
หรือ เมื่อต้องการทราบข้อมูลคาอธิบาย-
-รายการคาสั่งในกล้อง
31 Thumbnail/playback zoom out
button
ISO sensitivity button
ปุ่ม เรียกดูกลุ่มภาพที่บันทึกไว้ในการ์ดความจาหรือ
ลดขนาดภาพที่กาลังแสดง
32 Playback zoom in button Image
quality/size button/Two-button
reset button
ปุ่ม กดสั่งขยายภาพในจอ LCD เพื่อดูรายละเอียด
ในภาพ
33 Release mode dial lock release
34 Playback button ปุ่ม เรียกดูภาพที่บันทึกไว้ในการ์ดความจา
35 Delete button/Format button ปุ่ม สั่งลบภาพที่บันทึกไว้ในการ์ดความจา และ ใช้
ฟอร์แมท การ์ดความจา ด้วย
36 Monitor จอ LCD แสดงภาพที่ถูกบันทึก
37 Viewfinder eyepiece ช่องมองภาพ
38 Diopter adjustment control
39 AE-L/AF-L button ปุ่ม กดล้อคค่าแสง AE-L
หรือ ล้อคจุดโฟกัส AF-L
40 Speaker ลาโพง

22. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 22
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
หมายเลข ชื่อปุ่ม ลักษณะการใช้งาน
41 Main command dial แหวน เลือกคาสั่งการทางานหลัก
Main Command Dial
42 Live View switch สวิทช์ระบบแสดงภาพสด LiveView
43 Movie-record button ปุ่มกดบันทึกภาพยนต์ Movie
44 Multi selector
45 OK button ปุ่มกดสั่งยืนยันคาสั่งที่แสดงในรายการ
46 Infrared receiver (rear) หน้าต่างรับสัญญาณรีโมทอินฟราเรด (ด้านหลัง)
47 Focus selector lock แหวน ล็อค แป้นกด 8 ทิศทาง
48 Memory card slot cover ฝาปิด ช่องใส่การ์ดความจา
49 Memory card access lamp ไฟ แสดงสถานะของการ์ดความจา
50 Info button
51 Contact cover for optional
Multi-Power Battery Pack MB-
D11
52 Battery-chamber cover latch ฝา ปิดช่องใส่ถ่าน
53 Battery-chamber cover ปุ่ม ปลดล็อคฝาปิดช่องใส่ถ่าน
54 Power connector cover ขั้วไฟฟ้าต่อเชื่อมกับกริป MB-D11
55 Tripod socket รูเกลียวใส่ยึดขาตั้งกล้อง
http://manual2u.blogspot.com/2012/04/nikon-d7000.html

23. บ ท ที่ 2 ห ลั ก ก า ร ทา ง า น แ ล ะ ส่ ว น ป ร ะ ก อ บ ข อ ง ก ล้ อ ง ถ่ า ย ภ า พ ห น้ า | 23
การถ่ายภาพเพื่องานออกแบบนิเทศศิลป์ | พิพิษณ์ สิทธิศักดิ์ | วิทยาลัยเพาะช่าง | Last update : 18 พ.ค. 2554
เอกสารอ้างอิง :
k's Site. 1 มกราคม 2550. การทางานของกล้องถ่ายรูป และส่วนประกอบของกล้อง. [ออนไลน์].
รายละเอียดทางการพิมพ์ (ถ้ามี). เข้าถึงได้จาก / : /
http://krunoom.multiply.com/reviews/item/3. (วันที่ค้นข้อมูล : 19 มิถุนายน
2555).
LIVERTOON. ปีที่ผลิต. ส่วนประกอบของกล้อง 35 มม. SLR . [ออนไลน์]. รายละเอียดทางการ
พิมพ์ (ถ้ามี). เข้าถึงได้จาก : http://livertoon.multiply.com/journal/item/12/12.
(วันที่ค้นข้อมูล : 19 มิถุนยน 2555).
เอกสารอ้างอิง
ผู้แต่ง. / / ปีที่ผลิต. / / ชื่อเรื่อง. / / [ประเภทของสื่อ]. / / รายละเอียดทางการพิมพ์ (ถ้ามี). / /
/ / / / / / / เข้าถึงได้จาก / : / แหล่งสารนิเทศ./ / (วันที่ค้นข้อมูล / : / วัน / เดือน / ปี).
