- 1. SENGGARAAN ACB Oleh: RAIS BIN MA¶AT Ketua Program Kejuruteraan Elektrik Institut Latihan dan Pembangunan Infrastruktur Ikram (ITiDi) KUMPULAN IKRAM SDN BHD

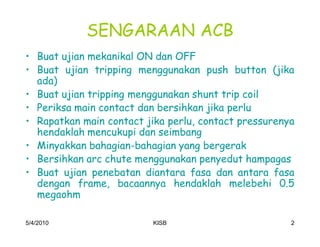

- 2. SENGARAAN ACB ‡ Buatujian mekanikal ON dan OFF ‡ Buat ujian tripping menggunakan push button (jika ada) ‡ Buat ujian tripping menggunakan shunt trip coil ‡ Periksa main contact dan bersihkan jika perlu ‡ Rapatkan main contact jika perlu, contact pressurenya hendaklah mencukupi dan seimbang ‡ Minyakkan bahagian-bahagian yang bergerak ‡ Bersihkan arc chute menggunakan penyedut hampagas ‡ Buat ujian penebatan diantara fasa dan antara fasa dengan frame, bacaannya hendaklah melebehi 0.5 megaohm 5/4/2010 KISB 2
- 3. PEMUTUS LITAR UDARA(ACB)
- 4.

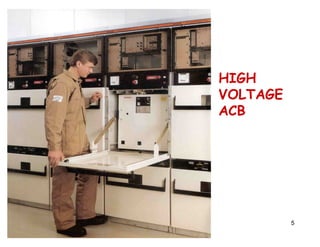

- 5. HIGH VOLTAGE ACB 5/4/2010 KISB 5
- 6. BACK OF ANACB

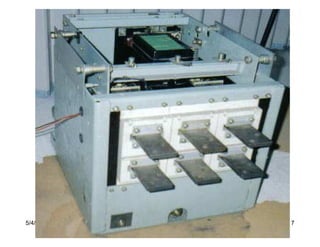

- 7. 5/4/2010 KISB 7

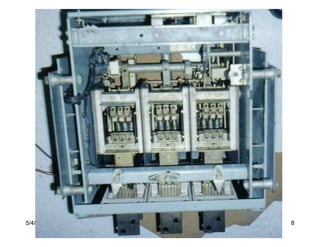

- 8. 5/4/2010 KISB 8

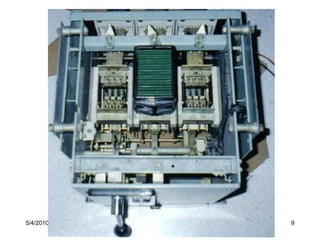

- 9. 5/4/2010 KISB 9

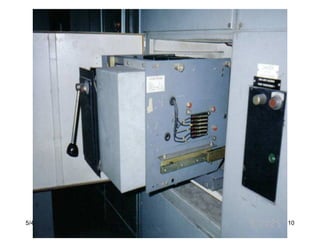

- 10. 5/4/2010 KISB 10

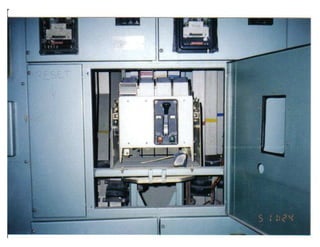

- 11. 5/4/2010 KISB 11
- 12. ACB COMPARTMENT AFTER THE ACB HAS BEEN DRAWN OUT 5/4/2010 KISB 12

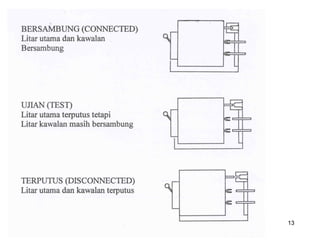

- 13. 5/4/2010 KISB 13

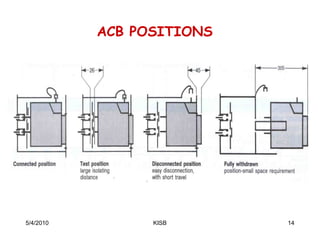

- 14. ACB POSITIONS 5/4/2010 KISB 14
- 15. 5/4/2010 KISB 15

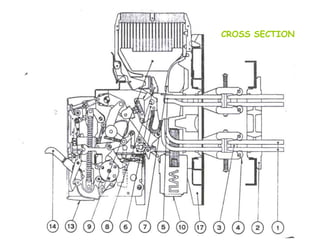

- 16.

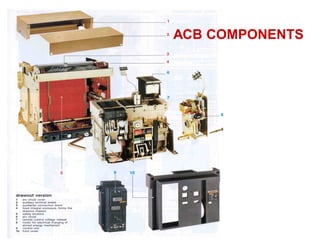

- 17.

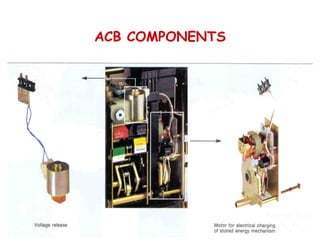

- 18.

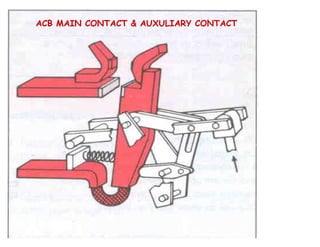

- 19. ACB MAIN CONTACT& AUXULIARY CONTACT
- 20.

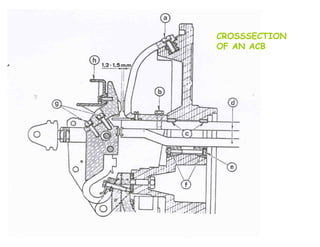

- 21.

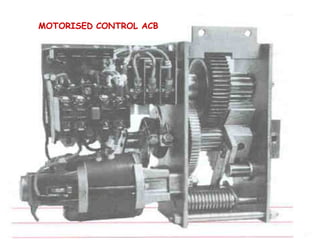

- 22.

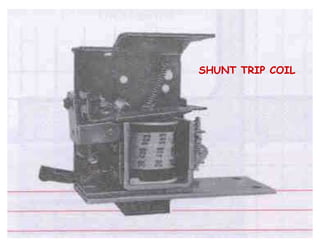

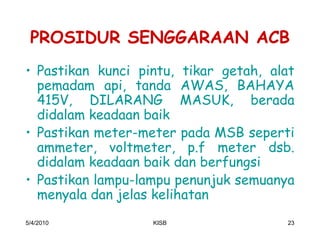

- 23. PROSIDUR SENGGARAAN ACB ‡Pastikan kunci pintu, tikar getah, alat pemadam api, tanda AWAS, BAHAYA 415V, DILARANG MASUK, berada didalam keadaan baik ‡ Pastikan meter-meter pada MSB seperti ammeter, voltmeter, p.f meter dsb. didalam keadaan baik dan berfungsi ‡ Pastikan lampu-lampu penunjuk semuanya menyala dan jelas kelihatan 5/4/2010 KISB 23

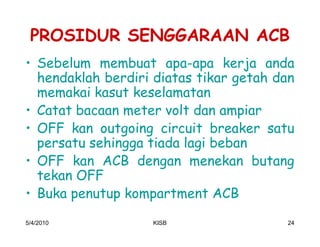

- 24. PROSIDUR SENGGARAAN ACB ‡Sebelum membuat apa-apa kerja anda hendaklah berdiri diatas tikar getah dan memakai kasut keselamatan ‡ Catat bacaan meter volt dan ampiar ‡ OFF kan outgoing circuit breaker satu persatu sehingga tiada lagi beban ‡ OFF kan ACB dengan menekan butang tekan OFF ‡ Buka penutup kompartment ACB 5/4/2010 KISB 24

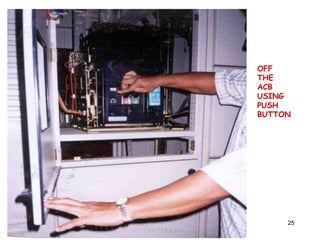

- 25. OFF THE ACB USING PUSH BUTTON 5/4/2010 KISB 25

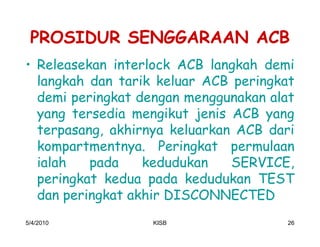

- 26. PROSIDUR SENGGARAAN ACB ‡Releasekan interlock ACB langkah demi langkah dan tarik keluar ACB peringkat demi peringkat dengan menggunakan alat yang tersedia mengikut jenis ACB yang terpasang, akhirnya keluarkan ACB dari kompartmentnya. Peringkat permulaan ialah pada kedudukan SERVICE, peringkat kedua pada kedudukan TEST dan peringkat akhir DISCONNECTED 5/4/2010 KISB 26
- 27. PROSIDUR SENGGARAAN ACB ‡Selepas peringkat ini barulah ACB boleh dikeluarkan atau diturunkan. BERHATI- HATI SUPAYA TIDAK TERJATUH KE LANTAI SEBAB ACB ADALAH BERAT ‡ Tutup penutup kompartment ACB dan gantung tanda AWAS atau BAHAYA pada kompartment ACB tersebut ‡ ON dan OFF kan ACB beberapa kali secara manual dan pastikan tanda ON (I) dan tanda OFF (0) berfungsi 5/4/2010 KISB 27

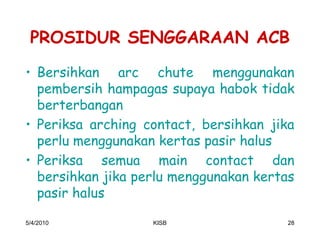

- 28. PROSIDUR SENGGARAAN ACB ‡Bersihkan arc chute menggunakan pembersih hampagas supaya habok tidak berterbangan ‡ Periksa arching contact, bersihkan jika perlu menggunakan kertas pasir halus ‡ Periksa semua main contact dan bersihkan jika perlu menggunakan kertas pasir halus 5/4/2010 KISB 28

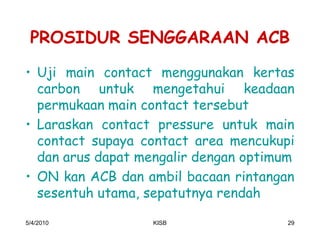

- 29. PROSIDUR SENGGARAAN ACB ‡Uji main contact menggunakan kertas carbon untuk mengetahui keadaan permukaan main contact tersebut ‡ Laraskan contact pressure untuk main contact supaya contact area mencukupi dan arus dapat mengalir dengan optimum ‡ ON kan ACB dan ambil bacaan rintangan sesentuh utama, sepatutnya rendah 5/4/2010 KISB 29

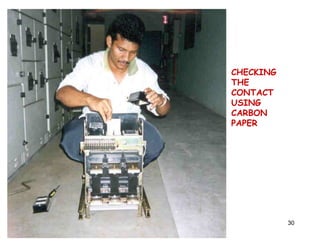

- 30. CHECKING THE CONTACT USING CARBON PAPER 5/4/2010 KISB 30

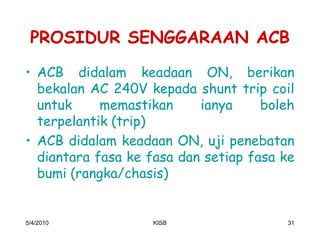

- 31. PROSIDUR SENGGARAAN ACB ‡ACB didalam keadaan ON, berikan bekalan AC 240V kepada shunt trip coil untuk memastikan ianya boleh terpelantik (trip) ‡ ACB didalam keadaan ON, uji penebatan diantara fasa ke fasa dan setiap fasa ke bumi (rangka/chasis) 5/4/2010 KISB 31

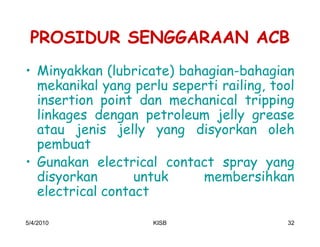

- 32. PROSIDUR SENGGARAAN ACB ‡Minyakkan (lubricate) bahagian-bahagian mekanikal yang perlu seperti railing, tool insertion point dan mechanical tripping linkages dengan petroleum jelly grease atau jenis jelly yang disyorkan oleh pembuat ‡ Gunakan electrical contact spray yang disyorkan untuk membersihkan electrical contact 5/4/2010 KISB 32
- 33. PROSIDUR SENGGARAAN ACB ‡Bersihkan ACB compartment dari habok dan kotoran ‡ Periksa sambungan busbar incoming dan outgoing kepada ACB, hati-hati kerana busbar incoming selalunya masih live 5/4/2010 KISB 33

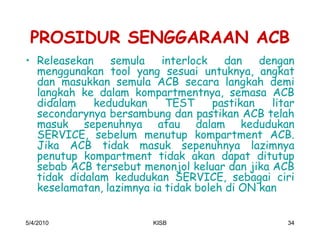

- 34. PROSIDUR SENGGARAAN ACB ‡Releasekan semula interlock dan dengan menggunakan tool yang sesuai untuknya, angkat dan masukkan semula ACB secara langkah demi langkah ke dalam kompartmentnya, semasa ACB didalam kedudukan TEST pastikan litar secondarynya bersambung dan pastikan ACB telah masuk sepenuhnya atau dalam kedudukan SERVICE, sebelum menutup kompartment ACB. Jika ACB tidak masuk sepenuhnya lazimnya penutup kompartment tidak akan dapat ditutup sebab ACB tersebut menonjol keluar dan jika ACB tidak didalam kedudukan SERVICE, sebagai ciri keselamatan, lazimnya ia tidak boleh di ON kan 5/4/2010 KISB 34

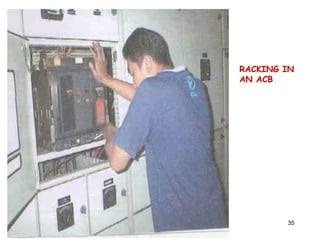

- 35. RACKING IN AN ACB 5/4/2010 KISB 35

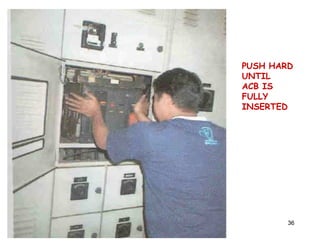

- 36. PUSH HARD UNTIL ACB IS FULLY INSERTED 5/4/2010 KISB 36

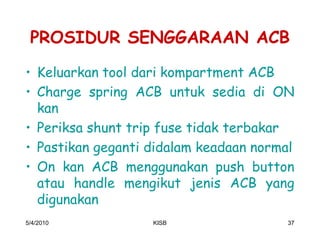

- 37. PROSIDUR SENGGARAAN ACB ‡Keluarkan tool dari kompartment ACB ‡ Charge spring ACB untuk sedia di ON kan ‡ Periksa shunt trip fuse tidak terbakar ‡ Pastikan geganti didalam keadaan normal ‡ On kan ACB menggunakan push button atau handle mengikut jenis ACB yang digunakan 5/4/2010 KISB 37

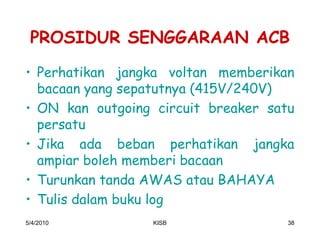

- 38. PROSIDUR SENGGARAAN ACB ‡Perhatikan jangka voltan memberikan bacaan yang sepatutnya (415V/240V) ‡ ON kan outgoing circuit breaker satu persatu ‡ Jika ada beban perhatikan jangka ampiar boleh memberi bacaan ‡ Turunkan tanda AWAS atau BAHAYA ‡ Tulis dalam buku log 5/4/2010 KISB 38
