Dokumen ini membahas tentang pemutus litar dan jenis-jenis pelindungan elektrik. Pemutus litar berfungsi untuk melindungi litar elektrik, harta benda, dan pengguna dari kebakaran, kerusakan, dan kecelakaan fatal. Ada empat jenis pelindungan elektrik yaitu pelindungan litar pintas, pelindungan arus bocor ke bumi, pelindungan arus beban lebih, dan pelindung kilat.

1. PEMUTUS LITAR
Pn Norazah Abdullah

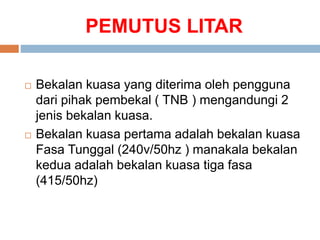

2. PEMUTUS LITAR
 Bekalan kuasa yang diterima oleh pengguna
dari pihak pembekal ( TNB ) mengandungi 2
jenis bekalan kuasa.
 Bekalan kuasa pertama adalah bekalan kuasa
Fasa Tunggal (240v/50hz ) manakala bekalan
kedua adalah bekalan kuasa tiga fasa
(415/50hz)

3. PEMUTUS LITAR
 Tujuan: melindungi litar elektrik, harta benda
dan pengguna dari kebakaran, kerosakan dan
kecederaan yang membawa maut.
 Jenis pelindungan elektrik:
i. Pelindungan litar pintas
ii. Pelindungan arus bocor ke bumi
iii. Pelindungan arus beban lebih
iv. Pelindung Kilat.

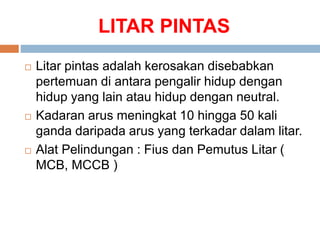

4. LITAR PINTAS
 Litar pintas adalah kerosakan disebabkan
pertemuan di antara pengalir hidup dengan
hidup yang lain atau hidup dengan neutral.
 Kadaran arus meningkat 10 hingga 50 kali
ganda daripada arus yang terkadar dalam litar.
 Alat Pelindungan : Fius dan Pemutus Litar (
MCB, MCCB )

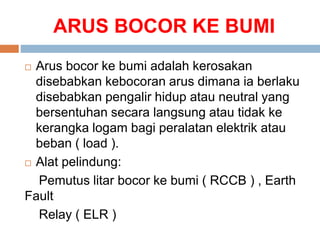

5. ARUS BOCOR KE BUMI
 Arus bocor ke bumi adalah kerosakan
disebabkan kebocoran arus dimana ia berlaku
disebabkan pengalir hidup atau neutral yang
bersentuhan secara langsung atau tidak ke
kerangka logam bagi peralatan elektrik atau
beban ( load ).
 Alat pelindung:
Pemutus litar bocor ke bumi ( RCCB ) , Earth
Fault
Relay ( ELR )

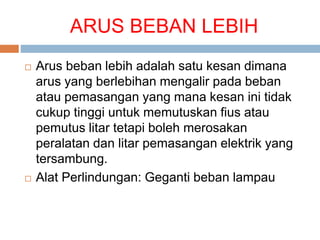

6. ARUS BEBAN LEBIH
 Arus beban lebih adalah satu kesan dimana
arus yang berlebihan mengalir pada beban
atau pemasangan yang mana kesan ini tidak
cukup tinggi untuk memutuskan fius atau
pemutus litar tetapi boleh merosakan
peralatan dan litar pemasangan elektrik yang
tersambung.
 Alat Perlindungan: Geganti beban lampau

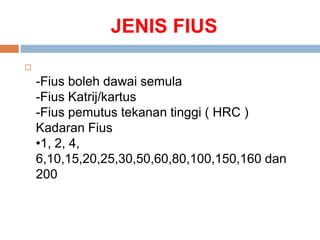

7. JENIS FIUS

-Fius boleh dawai semula
-Fius Katrij/kartus
-Fius pemutus tekanan tinggi ( HRC )
Kadaran Fius
•1, 2, 4,
6,10,15,20,25,30,50,60,80,100,150,160 dan
200

8. JENIS PEMUTUS LITAR
 Pemutus litar kenit (MCB –miniature circuit
breaker )
 Pemutus Litar bekas beracuan ( MCCB –molded
case circuit breaker )
 Pemutus litar Udara ( ACB – Air circuit breaker )
 Pemutus Litar Hampagas ( OCB )
