Dokumen ini menerangkan jenis dan binaan janakuasa tunggu sedia, serta komponen utama seperti AMF board yang digunakan untuk mengawal operasi janakuasa. Terdapat juga penjelasan tentang stesen janakuasa gas, hidro, dan terma, termasuk keperluan lokasi dan bilik janakuasa. Akhirnya, dokumen merangkumi prosedur penyelenggaraan dan peraturan keselamatan yang perlu dipatuhi.

1. 01 Jenis Dan Binaan
Janakuasa Tunggu sedia
Klas, Lokasi dan Keperluan Bilik
Janakuasa Tungue Sedia
02
03
Kompenen Utama Sebuah
Janakuasa
Komponen Utama Pada Amf
Board
04
BAHAGIAN A
PENGENALAN

2. Jenis Dan Binaan Janakuasa Tunggu sedia
01

3. SAFETY TEAMWORK
FOCUS
DREAMS
Pengenalan
Janakuasa tunggu sedia adalah merupakan sistem bekalan
elektrik yang tidak digunakan dalam keadaan bekalan
elektrik adalah normal.
Digunakan apabila bekalan kuasa elektrik yang biasa
diterima terputus atau mengalami gangguan.
Sistem penjanaan kecil atau sederhana kebanyakkan bahan
bakar yang mudah diperolehi ialah diesel.
Janakuasa dihidupkan melalui satu panel kawalan AMF
board (Automatic Main Failure) yang mana telah
dirancang dari segi sistem litar kawalan.
Bagi mengendali dan mengawal janakuasa tunggu sedia,
pihak pengurusan perlu melantik seorang yang memegang
satu perakuan kekompetenan Penjaga Jentera kategori A4
dan A4-1
01
Pengenalan,Jenis Dan Binaan Janakuasa
Tunggu Sedia

4. STESEN JANAKUASA GAS
-Stesen janakuasa gas menggunakan gas bertekanan
tinggi sebagai sumber penggerak utama bagi
memutarkan kipas turbin.
-Gas bertekanan tinggi dihasilkan daripada
dandang pembakaran melalui pemampatan udara.
-Stesen janakuasa gas memerlukan air untuk
menyejukkan dandangnya.
STESEN JANAKUASA HIDRO
* Stesen janakuasa hidro menggunakan air daripada empangan
sebagai penggerak utamanya untuk memusingkan turbin.
* Janakuasa hidro dapat menjana tenaga elektrik untuk keperluan
negara.
* Penggunaan janakuasa hidro dapat menjimatkan pencemaran
alam sekitar
STESEN JANAKUASA TERMA
* Stesen janakuasa terma menggunakan bahan api
seperti arang batu dan gas bagi memanaskan air dalam
dandang.
* Dandang akan mengeluarkan stim bertekanan tinggi
bagi memutarkan kipas turbin.
* Stim bertekanan tinggi merupakan sumber penggerak
utama stesen janakuasa terma.
STESEN JANAKUASA ENJIN DIESEL DAN PETROL
* Janakuasa enjin berfungsi menukar tenaga mekanikal kepada
tenaga elektrikal.
* Menggunakan enjin(penggerak utama) untuk menggerakan
generator(menghasilkan elektrik)
* Janakuasa enjin beroperasi dalam dua cara iaitu tunggu sedia
dan berterusan.
01 Jenis-Jenis

5. Klas, Lokasi dan Keperluan Bilik Janakuasa Tungue Sedia
02

6. 02 Klas
1. Hanger Support Exhaust
2. Muffler
3. Swepping Elbow
4. Air in /louvers
5. Radiator air ducting
6. Louvers
7. Air flow radiator out/louvers
8. Fuel return
9. Fuel Supply
10. Mounting Frame
11. Flexible Section
12. Condesation Drain plug

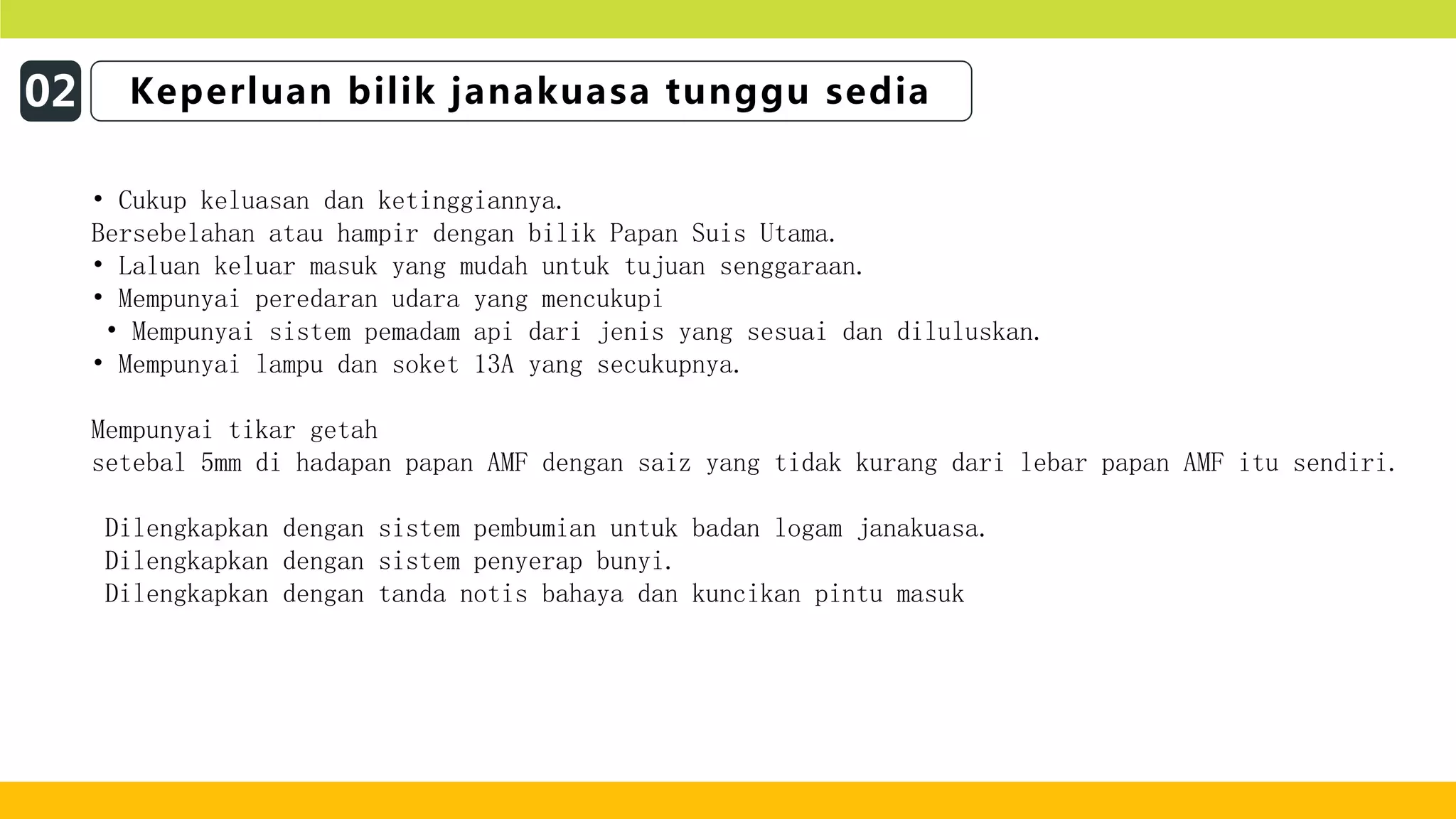

7. 02 Keperluan bilik janakuasa tunggu sedia
• Cukup keluasan dan ketinggiannya.
Bersebelahan atau hampir dengan bilik Papan Suis Utama.
• Laluan keluar masuk yang mudah untuk tujuan senggaraan.
• Mempunyai peredaran udara yang mencukupi
• Mempunyai sistem pemadam api dari jenis yang sesuai dan diluluskan.
• Mempunyai lampu dan soket 13A yang secukupnya.
Mempunyai tikar getah
setebal 5mm di hadapan papan AMF dengan saiz yang tidak kurang dari lebar papan AMF itu sendiri.
Dilengkapkan dengan sistem pembumian untuk badan logam janakuasa.
Dilengkapkan dengan sistem penyerap bunyi.
Dilengkapkan dengan tanda notis bahaya dan kuncikan pintu masuk

8. 8
02 LOKASI
• Ditempatkan di sebelahan bilik papan suis utama. Ditempakan
di bilik khas berkunci. Cukup keluasan untuk kerja
penyeggaraan dan ketinggian bilik untuk menempatkan exhaust
di paras tinggi supaya melancar pembuangan asap yang lancar
dan tidak panas kan genset. Mempunyai pengedaran udara yang
baik. jauh di Kawasan perumahan/wad pesakit.

9. Kompenen Utama Sebuah Janakuasa
03

10. Penggerak utama adalah enjin yang menggunkan bahan api
seperti diesel atau petrol yang akan memutarkan gegelung di
generator Penjana akan menghasilkan tenaga elektrik apabila
gegelung di generator digerakan oleh enjin diesel
03 Kompenen Utama Sebuah Janakuasa

11. Komponen Utama Pada Amf Board
04

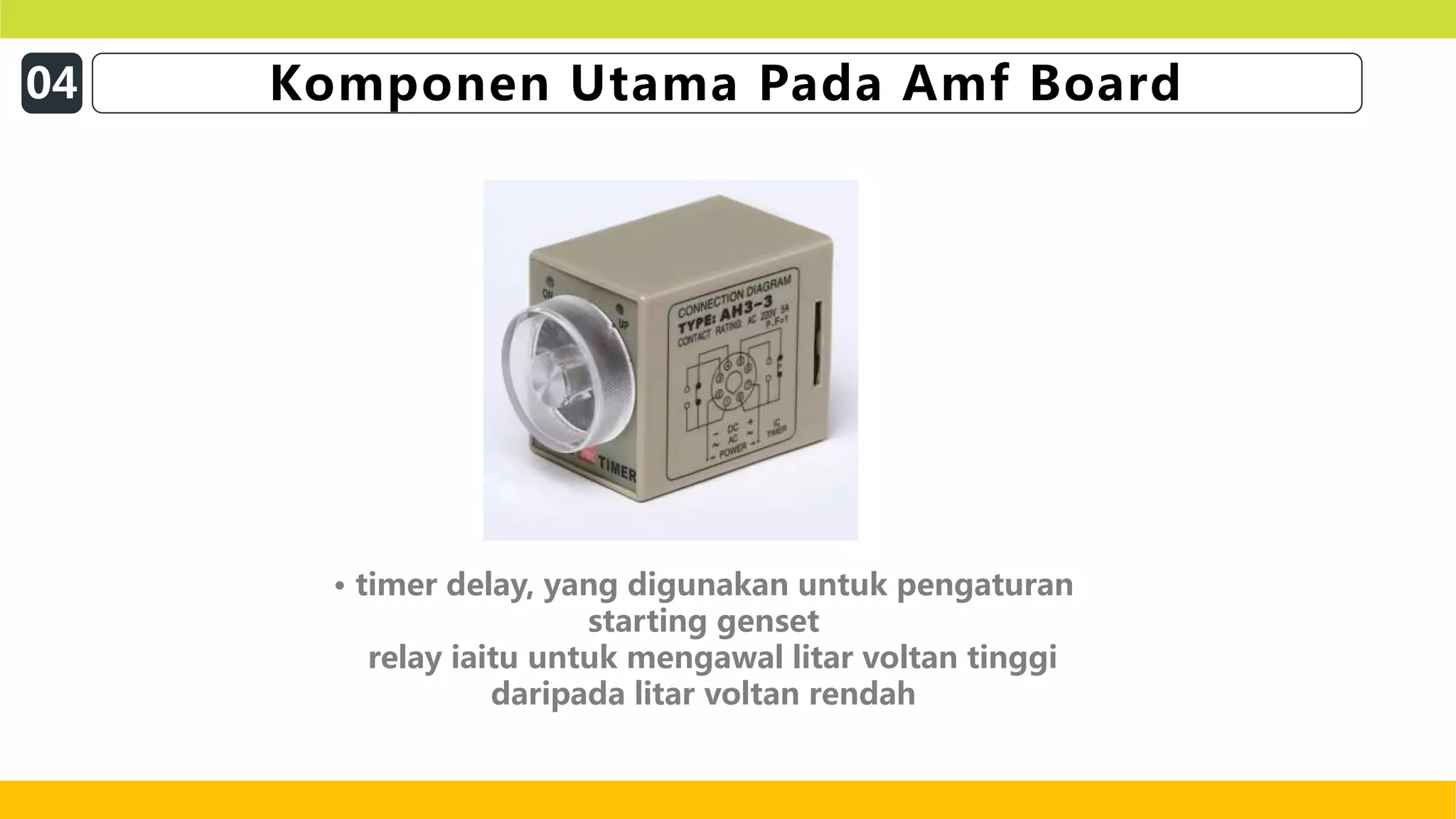

12. • timer delay, yang digunakan untuk pengaturan
starting genset
relay iaitu untuk mengawal litar voltan tinggi
daripada litar voltan rendah
04 Komponen Utama Pada Amf Board

13. 04 Komponen Utama Pada Amf Board
• Sambungan (Selector switch) auto,test,manual
• Genset boleh dikendalikan secara auto,manual
• Selector test digunakan apabila melakukan ujian test pada
genset

14. 04 Komponen Utama Pada Amf Board
Earth leakage relay Earth
Leakage Relay (ELR)
Digunakan untuk melindungi
perkakasan seperti mccb daripada
bahaya arus bocor (terdapat tiga
jenis setting yang ada pada
relay ini)
•litar lampu 100mA litar kuasa
30mA tempat-tempat yang
lantainya berkemungkinan basah
serta pusat hiburan settingnya

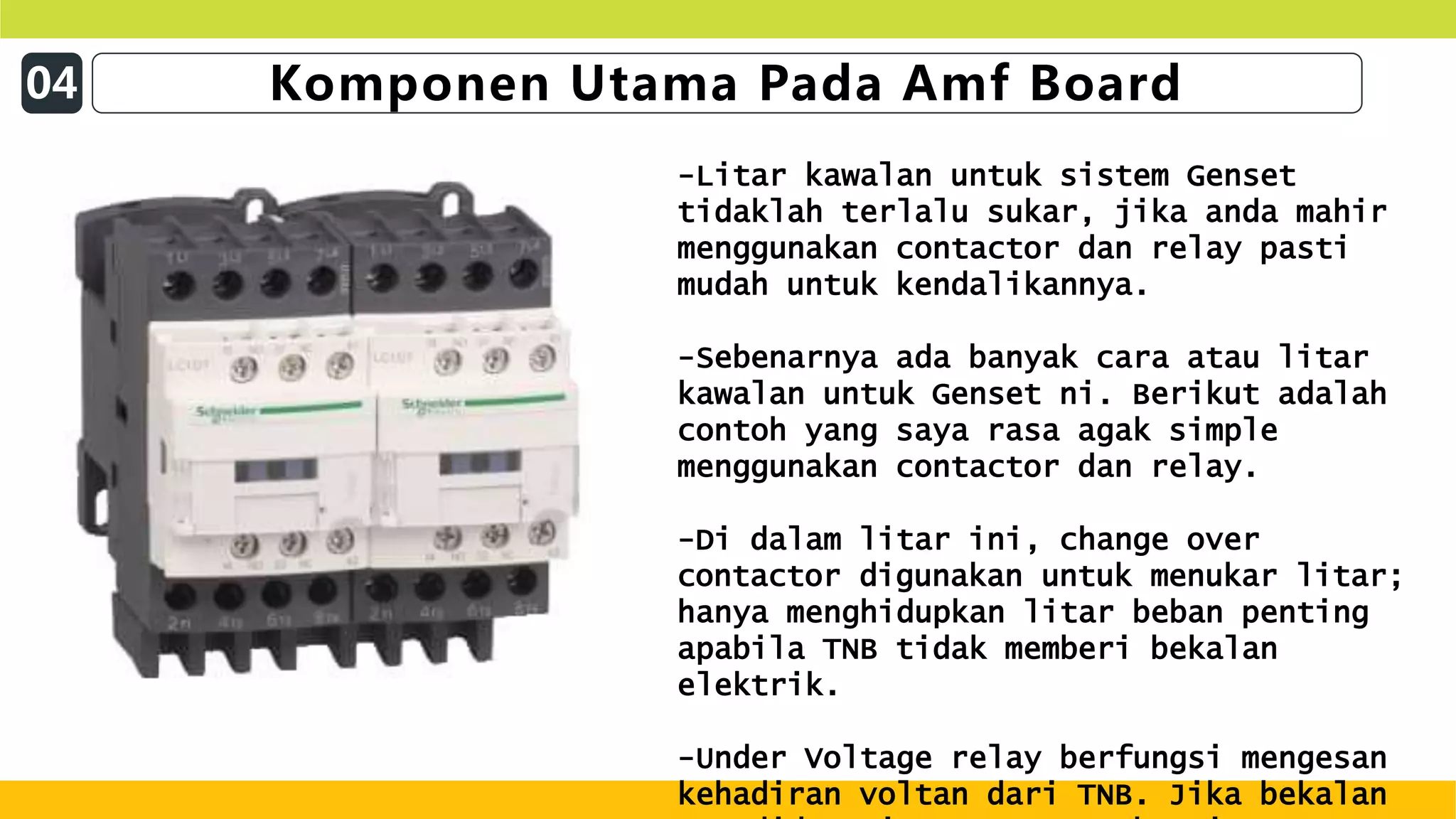

15. 04 Komponen Utama Pada Amf Board
-Litar kawalan untuk sistem Genset
tidaklah terlalu sukar, jika anda mahir
menggunakan contactor dan relay pasti
mudah untuk kendalikannya.
-Sebenarnya ada banyak cara atau litar
kawalan untuk Genset ni. Berikut adalah
contoh yang saya rasa agak simple
menggunakan contactor dan relay.
-Di dalam litar ini, change over
contactor digunakan untuk menukar litar;
hanya menghidupkan litar beban penting
apabila TNB tidak memberi bekalan
elektrik.
-Under Voltage relay berfungsi mengesan
kehadiran voltan dari TNB. Jika bekalan

16. 16

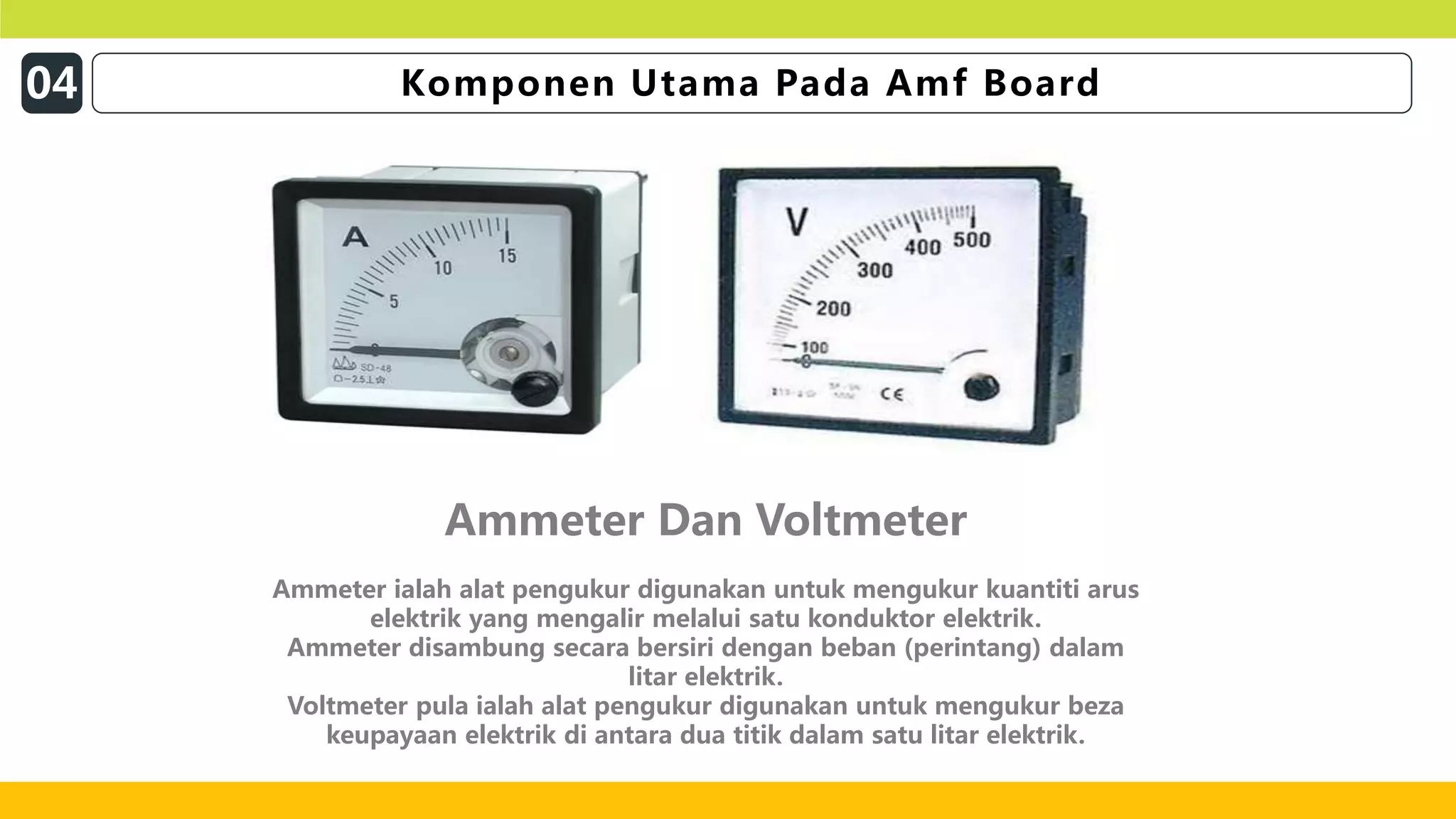

Ammeter Dan Voltmeter
Ammeter ialah alat pengukur digunakan untuk mengukur kuantiti arus
elektrik yang mengalir melalui satu konduktor elektrik.
Ammeter disambung secara bersiri dengan beban (perintang) dalam
litar elektrik.
Voltmeter pula ialah alat pengukur digunakan untuk mengukur beza
keupayaan elektrik di antara dua titik dalam satu litar elektrik.
04 Komponen Utama Pada Amf Board

17. 17
Meter KWJ
Tujuan penyelidikan ini ialah untuk mereka bentuk suatu sistem
pembacaan meter KWJ secara telemetri. Dengan demikian keperluan
tenaga manusia sebagai pembaca data KWj boleh dikurangkan.
Pembacaan data boleh menjadi lebih cepat dan lebih cekap.
04 Komponen Utama Pada Amf Board

18. 18
HOUR RUN METER
Hour meter adalah alat yang dapat digunakan untuk mengetahui
berapa lama kerja suatu peralatan. Alat ini secara khusus digunakan
untuk peralatan elektronika yang menggunakan catu daya AC
( Alternating Current ) 5 sampai 500 Watt 230 Volt.
04 Komponen Utama Pada Amf Board

19. Tambahan
05

20. 20
-Tenaga kuasa hidro merupakan tenaga yang boleh diperbaharui yang boleh menjana elektrik.
-Dalam membincangkan tentang kuasa hidro, ia sebenarnya termasuk kuasa hidroelektrik, kuasa air
pasang surut, kuasa ombak, dan tenaga haba laut.
-Ia banyak berkisar tentang janakuasa hidroelektrik kerana ia digunakan untuk menjana elektrik di
kebanyakan negara di dunia.
-Tenaga kuasa hidro bergantung kepada kitaran air. Memahami kitaran air adalah penting untuk
memahami kuasa hidro.
01 Tambahan : SISTEM JANAKUASA HIDRO

21. 21
01 Tambahan : SISTEM JANAKUASA HIDRO

22. 01
LANGKAH PROSUDER /
PENYELENGGAN PADA
JANAKUASA TUNGGU SEDIA
BAHAGIAN B
PROSEDUR SELENGGARA
JANAKUASA TUNGGU
SEDIA

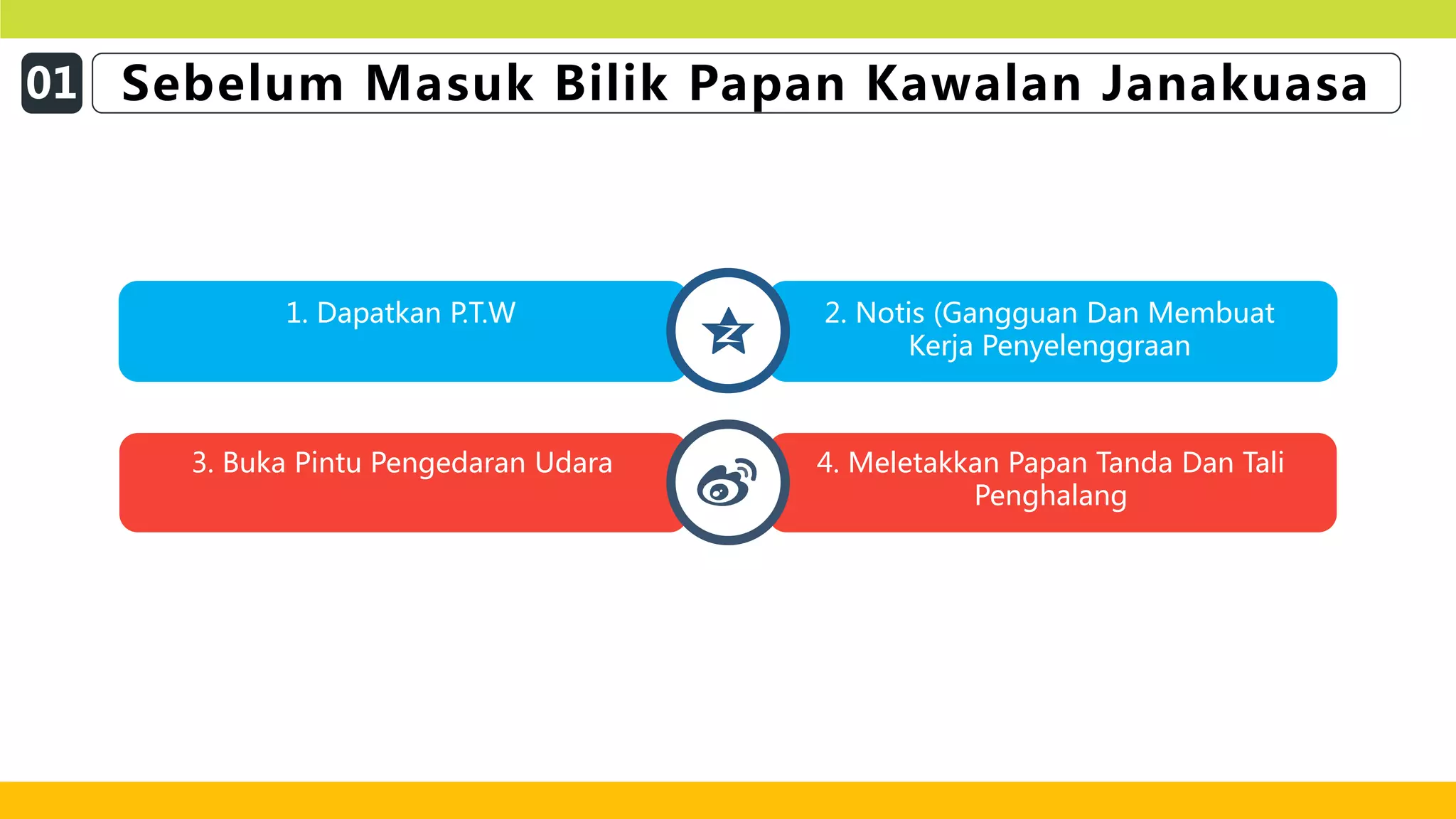

23. Add your words here,according to
your need to draw the text box size
3. Buka Pintu Pengedaran Udara
1. Dapatkan P.T.W
4. Meletakkan Papan Tanda Dan Tali
Penghalang
2. Notis (Gangguan Dan Membuat
Kerja Penyelenggraan
01 Sebelum Masuk Bilik Papan Kawalan Janakuasa

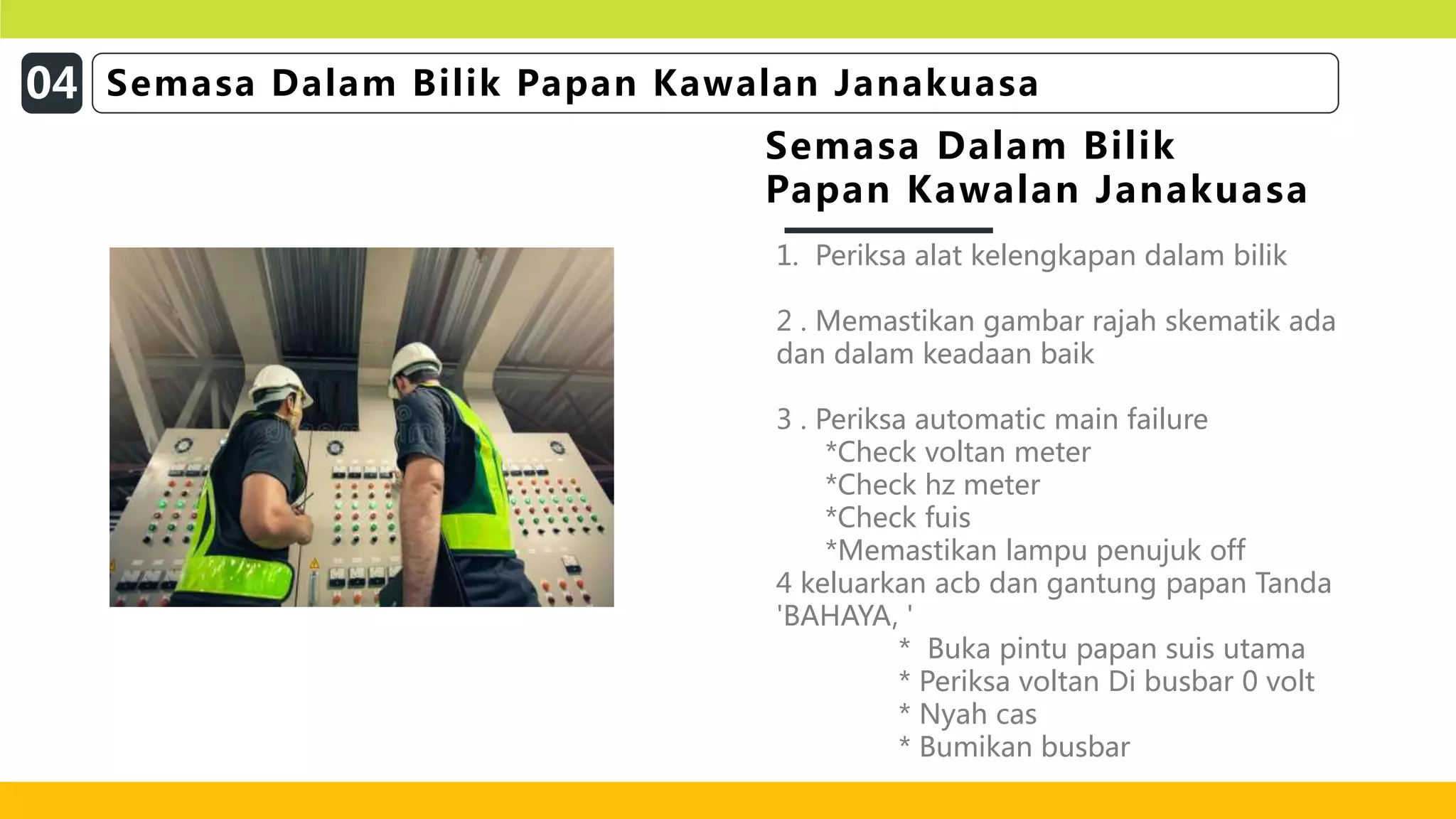

24. 1. Periksa alat kelengkapan dalam bilik
2 . Memastikan gambar rajah skematik ada
dan dalam keadaan baik
3 . Periksa automatic main failure
*Check voltan meter
*Check hz meter
*Check fuis
*Memastikan lampu penujuk off
4 keluarkan acb dan gantung papan Tanda
'BAHAYA, '
* Buka pintu papan suis utama
* Periksa voltan Di busbar 0 volt
* Nyah cas
* Bumikan busbar
Semasa Dalam Bilik
Papan Kawalan Janakuasa
04 Semasa Dalam Bilik Papan Kawalan Janakuasa

25. 04 Selepas Dalam Bilik Papan Kawalan Janakuasa
* Rekod aktivi Dalam buku log
* Kemas peralatan kerja Serta Kawasan kerja
* Tutup Dan kunci pintu bilik kawalan
*Batalkan PTW

26. SENARAI SEMAKAN
JANAKUASA (GENSET)
BORANG
NO. KELUARAN PINDAAN
TARIKH
MUKA SURAT
NAMA PROJEK
NO. KONTRAK
MAKLUMAT SET JANAKUASA
MODEL PEMBEKAL
KAPASITI LAIN LAIN
BIL SENARAI SEMAKAN YA TIDAK CATATAN
A BARANG DAN PERALATAN / DIPERIKSA
1 Peralatan/perkakas rosak atau cacat? / DIPERIKSA
2 Tiada gegaran atau bunyi luar biasa semasa operasi? / DIPERIKSA
3 Penghadang keselamatan disediakan untuk bahagian yang
bergerak/berputar?
/ DIPERIKSA
4 Bekalan kuasa dilindungi oleh ELCB? / DIPERIKSA
5 Kepekaan ELCB betul ? (Sensitivity / keberkesanan) / DIPERIKSA
6 Body / frame telah dibumikan? / DIPERIKSA
7 Peralatan dipasang dengan selamat? / DIPERIKSA
8 Pemadam api disediakan dan berfungsi? / DIPERIKSA
9 Mesin yang dibekalkan dilindungi dengan sempurna daripada
hujan?
/ DIPERIKSA
10 Housekeeping di kawasan persekitaran diselenggara dengan
baik?
/ DIPERIKSA
11 Keadaan enjin yang baik dan berfungsi / tiada kebocoran? / DIPERIKSA
12 Panel janakuasa dalam keadaan baik dan berfungsi? / DIPERIKSA
13 Check bateri / DIPERIKSA
14 Check level air radiator / DIPERIKSA
15 Check level minyak / DIPERIKSA
16 Check contral penal /. DIPERIKSA

27. 01 Akta Bekalan Elektrik
BAHAGIAN C
02 Rumusan
03 Sumber Rujukan

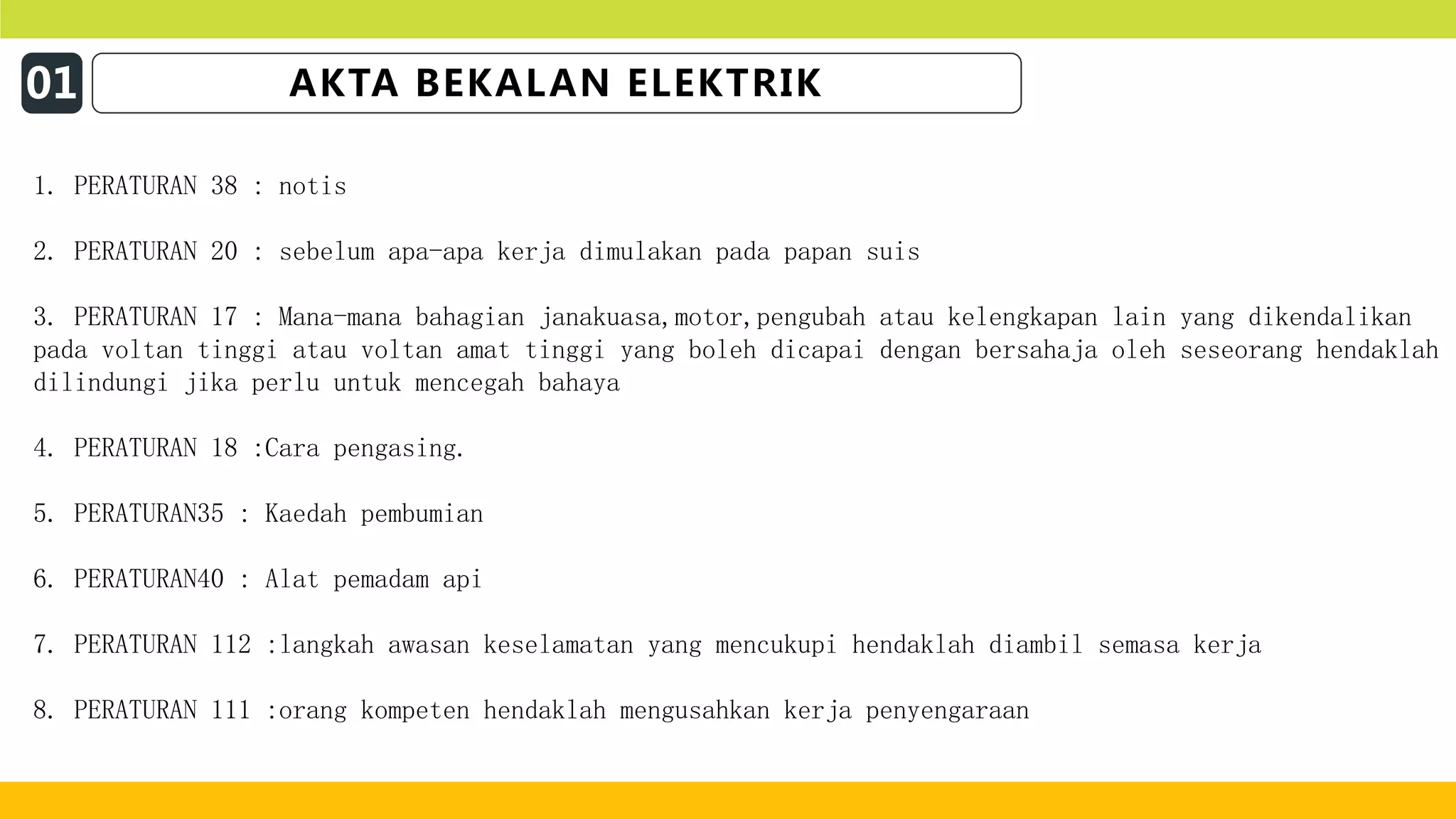

28. 01 AKTA BEKALAN ELEKTRIK
1. PERATURAN 38 : notis
2. PERATURAN 20 : sebelum apa-apa kerja dimulakan pada papan suis
3. PERATURAN 17 : Mana-mana bahagian janakuasa,motor,pengubah atau kelengkapan lain yang dikendalikan
pada voltan tinggi atau voltan amat tinggi yang boleh dicapai dengan bersahaja oleh seseorang hendaklah
dilindungi jika perlu untuk mencegah bahaya
4. PERATURAN 18 :Cara pengasing.
5. PERATURAN35 : Kaedah pembumian
6. PERATURAN40 : Alat pemadam api
7. PERATURAN 112 :langkah awasan keselamatan yang mencukupi hendaklah diambil semasa kerja
8. PERATURAN 111 :orang kompeten hendaklah mengusahkan kerja penyengaraan

29. RUMUSAN
02
RUMUSAN YANG KAMI PEROLEHI IALAH DAPAT MENGETAHUI
FUNGSI KENDALIAN JANAKUASA,JENIS KOMPONEN DI
AMF ,JENIS JANAKUASA,LANGKAH-LANGKAH PENYEGARAAN
SERTA KESELAMATAN

30. 03 Sumber Rujukan
Janakuasa tunggu sedia
https://www.scribd.com/doc/276953994/janakuasa-tunggu-sedia
Jenis-Jenis Stesen Janakuasa
https://asyyshafiesmtmt.blogspot.com/2009/05/jenes-jenis-stesen-janakuasa-di.html
Janakuasa Penentuan Kiraan Saiz
https://elektrikaldanaircon.blogspot.com/2013/04/janakuasa-penentuan-kiraan-saiz.html

31. Sekian
Terima Kasih
DKM 5
