1. INSTITUT KEMAHIRAN TINGGI BELIA NEGARA DUSUN TUA
(KEMENTERIAN BELIA DAN SUKAN MALAYSIA)
HULU LANGAT 43100 SELANGOR.
2017 Sesi 2 :
Tajuk Tugasan:
SIMPAI BELENGGU ‘U’
Kumpulan 4
[ AZHAR BIN MAT BASHA ][ DAUD BIN ABDUL HAMID ][ MOHD ROSDI BIN MOKHTAR ]
[ ZAIRULASWADI BIN ZULKAPLI ][ WAN AZELI BIN WAN DERIS ]
[ MOHD SUHAILI BIN TAMBI ]

2. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 1
PENGENALAN.
Pada Talian Atas voltan rendah , yang menggunakan kabel pengalir
terdedah ( stay wire ) , Kabel di susun mengikut turutan fasa dari atas ke
bawah. Biasanya di susun mengikut turutan L1 , L2 , L3 , Lampu Jalan , dan
akhir sekali pengalir Neutral.
Pengalir –pengalir hidup di tambat pada tiang-tiang talian menggunakan
penebat belenggu serta di ikat dengan kaedah-kaedah simpai yang bersesuaian
mengikut keadaan kedudukan pengalir itu di tambat pada tiang talian seperti
simpai tamatan , simpai sudut , simpai terus.
Pada tugasan ini , akan diterangkan simpai belenggu ‘U’ yang di
aplikasikan pada kabel Neutral talian atas voltan rendah. Di sini juga di
lampirkan gambar – gambar penyediaan serta langkah – langkah kerja untuk
membuat sambat belenggu ‘U’ yang dimaksudkan.
Semoga hasil tugasan ini dapat memberi manfaat kepada pembaca serta
boleh menjadi bahan rujukan pada masa-masa akan datang memandangkan
maklumat mengenai simpai belenggu U ini agak terhad untuk di cari di dalam
laman web.
Wassalaam.

3. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 2

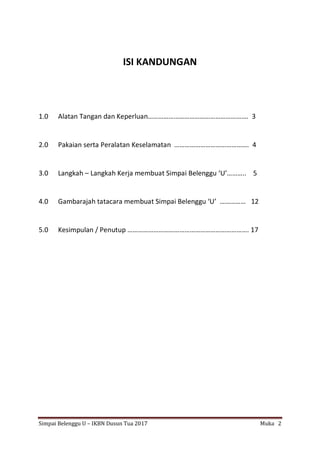

ISI KANDUNGAN
1.0 Alatan Tangan dan Keperluan…………………………………………………. 3
2.0 Pakaian serta Peralatan Keselamatan ……………………………………. 4
3.0 Langkah – Langkah Kerja membuat Simpai Belenggu ‘U’……….. 5
4.0 Gambarajah tatacara membuat Simpai Belenggu ‘U’ …………… 12
5.0 Kesimpulan / Penutup ……………………………………………………………. 17

4. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 3
1.0 Alatan tangan dan bahan-bahan yang diperlukan :
Gambarajah di bawah menerangkan nama-nama Alatan Tangan dan bahan
yang diperlukan untuk membuat simpai Belenggu ‘U’.
Gambarajah 1.0 Alat Tangan dan Bahan.
Setelah alat tangan dan bahan – bahan di atas disediakan , pelajar perlu
memakai pakaian yang sesuai untuk melakukan kerja-kerja menyimpai di
talian. Untuk latihan menyimpai belenggu ‘U’ yang akan di lakukan , contoh
talian atas yang digunakan ialah “Talian Atas di IKBN Dusun Tua, Ulu Langat “.
Spanar Gabung “Common Ring Spanar.”
Spanar Boleh Laras “Adjustable Spanar”.
Belenggu U “ Shackle”.
Alumunium Bar.
Wayar Simpai Alumunium
3.658mm diameter.

5. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 4

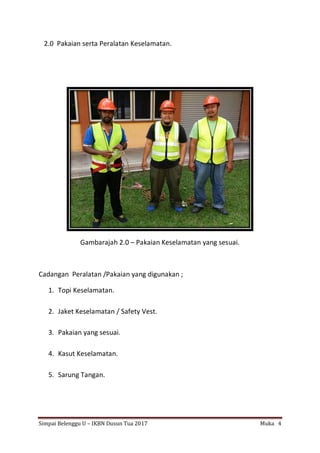

2.0 Pakaian serta Peralatan Keselamatan.
Gambarajah 2.0 – Pakaian Keselamatan yang sesuai.
Cadangan Peralatan /Pakaian yang digunakan ;
1. Topi Keselamatan.
2. Jaket Keselamatan / Safety Vest.
3. Pakaian yang sesuai.
4. Kasut Keselamatan.
5. Sarung Tangan.

6. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 5

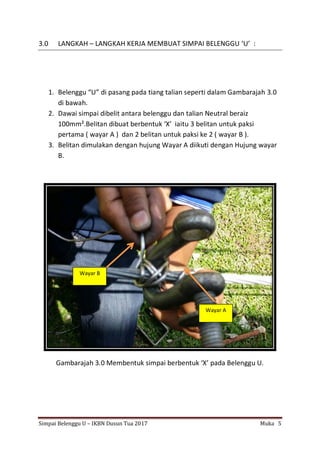

3.0 LANGKAH – LANGKAH KERJA MEMBUAT SIMPAI BELENGGU ‘U’ :
1. Belenggu “U” di pasang pada tiang talian seperti dalam Gambarajah 3.0
di bawah.
2. Dawai simpai dibelit antara belenggu dan talian Neutral beraiz
100mm².Belitan dibuat berbentuk ‘X’ iaitu 3 belitan untuk paksi
pertama ( wayar A ) dan 2 belitan untuk paksi ke 2 ( wayar B ).
3. Belitan dimulakan dengan hujung Wayar A diikuti dengan Hujung wayar
B.
Gambarajah 3.0 Membentuk simpai berbentuk ‘X’ pada Belenggu U.
Wayar B
Wayar A

7. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 6
4. Pada hujung wayar simpai B, wayar di tarik ke bawah dan di pusing
melintangi kabel Neutral membentuk 1 simpulan ( Gambarajah 4.0),
simpulan ini diteruskan sehingga ke simpulan yang ke 3 dahulu.
Kemudian diperkemaskan dengan mengetuk Alumunium Bar
menggunakan tukul pada simpulan yang ke-3 tersebut.
Gambarajah 4.0 Simpulan pertama hujung wayar B.

8. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 7

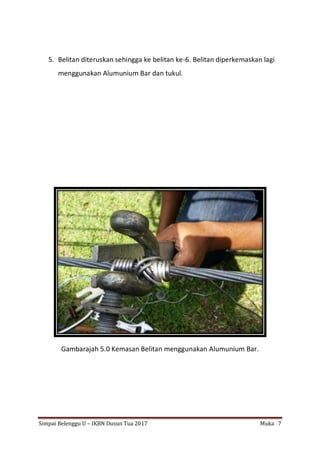

5. Belitan diteruskan sehingga ke belitan ke-6. Belitan diperkemaskan lagi
menggunakan Alumunium Bar dan tukul.
Gambarajah 5.0 Kemasan Belitan menggunakan Alumunium Bar.

9. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 8

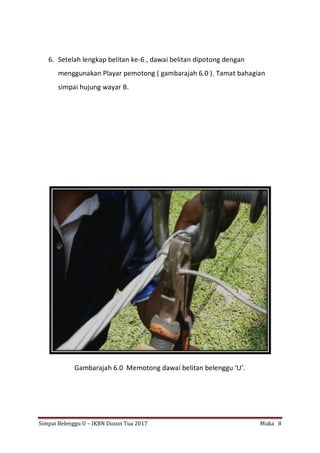

6. Setelah lengkap belitan ke-6 , dawai belitan dipotong dengan
menggunakan Playar pemotong ( gambarajah 6.0 ). Tamat bahagian
simpai hujung wayar B.
Gambarajah 6.0 Memotong dawai belitan belenggu ‘U’.

10. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 9

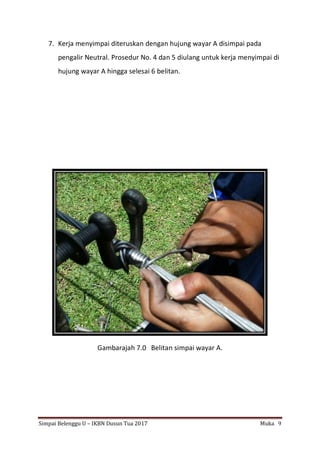

7. Kerja menyimpai diteruskan dengan hujung wayar A disimpai pada
pengalir Neutral. Prosedur No. 4 dan 5 diulang untuk kerja menyimpai di
hujung wayar A hingga selesai 6 belitan.
Gambarajah 7.0 Belitan simpai wayar A.

11. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 10

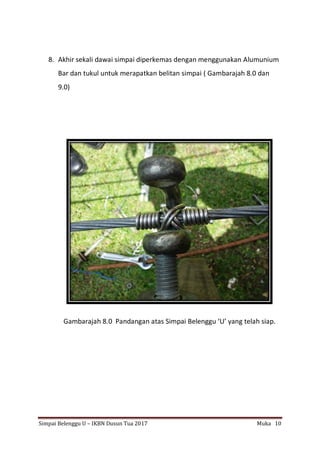

8. Akhir sekali dawai simpai diperkemas dengan menggunakan Alumunium
Bar dan tukul untuk merapatkan belitan simpai ( Gambarajah 8.0 dan
9.0)
Gambarajah 8.0 Pandangan atas Simpai Belenggu ‘U’ yang telah siap.

12. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 11

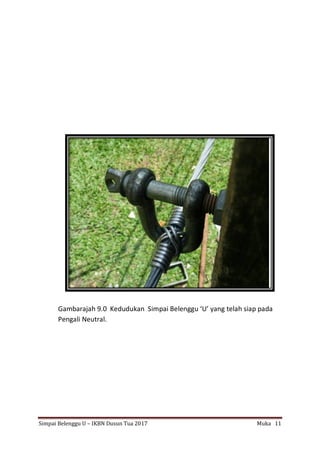

Gambarajah 9.0 Kedudukan Simpai Belenggu ‘U’ yang telah siap pada
Pengali Neutral.

13. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 12
4.0 Gambarajah tatacara membuat Simpai Belenggu ‘U’
________________________________________________________________

14. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 13

15. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 14

16. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 15

17. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 16

18. Simpai Belenggu U – IKBN Dusun Tua 2017 Muka 17

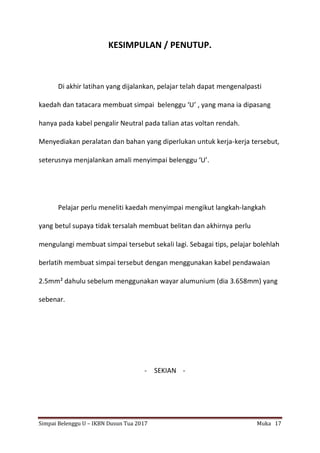

KESIMPULAN / PENUTUP.
Di akhir latihan yang dijalankan, pelajar telah dapat mengenalpasti
kaedah dan tatacara membuat simpai belenggu ‘U’ , yang mana ia dipasang
hanya pada kabel pengalir Neutral pada talian atas voltan rendah.
Menyediakan peralatan dan bahan yang diperlukan untuk kerja-kerja tersebut,
seterusnya menjalankan amali menyimpai belenggu ‘U’.
Pelajar perlu meneliti kaedah menyimpai mengikut langkah-langkah
yang betul supaya tidak tersalah membuat belitan dan akhirnya perlu
mengulangi membuat simpai tersebut sekali lagi. Sebagai tips, pelajar bolehlah
berlatih membuat simpai tersebut dengan menggunakan kabel pendawaian
2.5mm² dahulu sebelum menggunakan wayar alumunium (dia 3.658mm) yang
sebenar.
- SEKIAN -
