1. KABEL BAWAH TANAHKABEL BAWAH TANAH
Oleh:
RAIS BIN MA’AT
Ketua Program Kejuruteraan Elektrik
Institut Latihan dan Pembangunan Infrastruktur Ikram (ITiDi)
KUMPULAN IKRAM SDN BHD

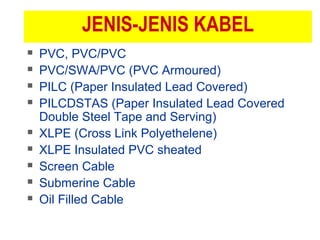

2. JENIS-JENIS KABEL
 PVC, PVC/PVC
 PVC/SWA/PVC (PVC Armoured)
 PILC (Paper Insulated Lead Covered)
 PILCDSTAS (Paper Insulated Lead Covered
Double Steel Tape and Serving)
 XLPE (Cross Link Polyethelene)
 XLPE Insulated PVC sheated
 Screen Cable
 Submerine Cable
 Oil Filled Cable

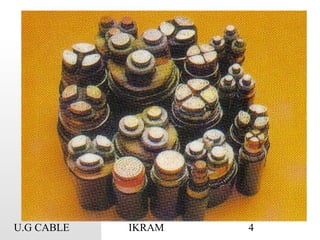

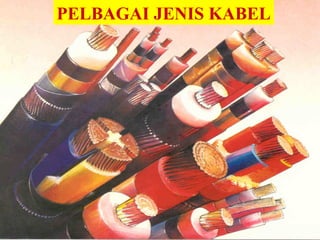

3. PELBAGAI JENIS KABEL

4. U.G CABLE IKRAM 4

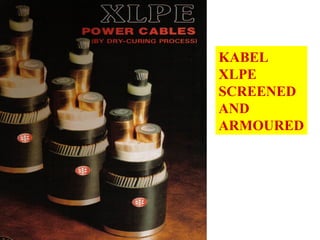

5. KABEL
XLPE
SCREENED
AND
ARMOURED

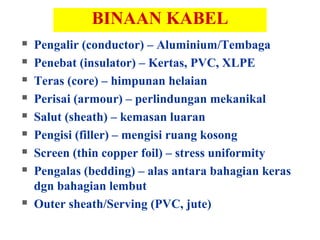

6. BINAAN KABEL
 Pengalir (conductor) – Aluminium/Tembaga
 Penebat (insulator) – Kertas, PVC, XLPE
 Teras (core) – himpunan helaian
 Perisai (armour) – perlindungan mekanikal
 Salut (sheath) – kemasan luaran
 Pengisi (filler) – mengisi ruang kosong
 Screen (thin copper foil) – stress uniformity
 Pengalas (bedding) – alas antara bahagian keras
dgn bahagian lembut
 Outer sheath/Serving (PVC, jute)

7. U.G CABLE IKRAM 7
KABEL
PVC/PVC
SATU TERAS
TANPA
PERISAI

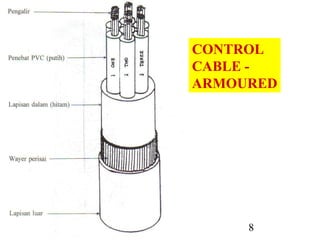

8. U.G CABLE IKRAM 8
CONTROL
CABLE -
ARMOURED

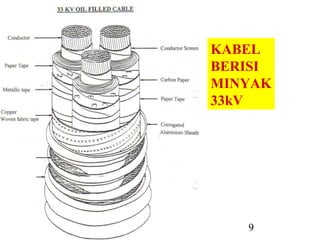

9. U.G CABLE IKRAM 9
KABEL
BERISI
MINYAK
33kV

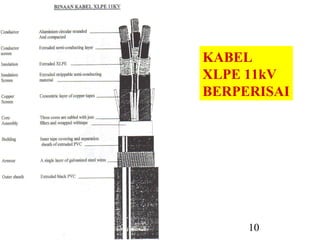

10. U.G CABLE IKRAM 10
KABEL
XLPE 11kV
BERPERISAI

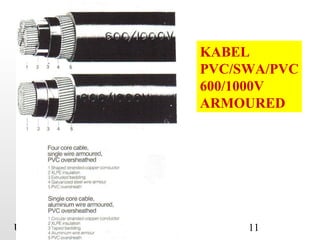

11. U.G CABLE IKRAM 11
KABEL
PVC/SWA/PVC
600/1000V
ARMOURED

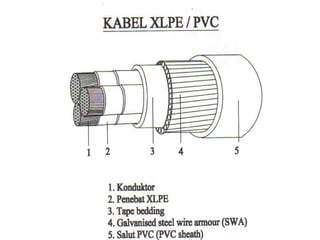

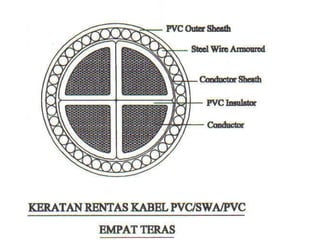

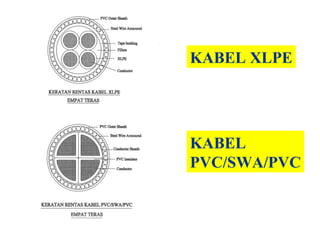

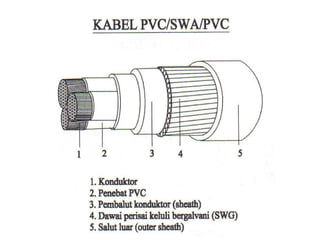

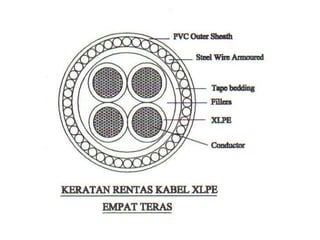

16. KABEL XLPE
KABEL
PVC/SWA/PVC

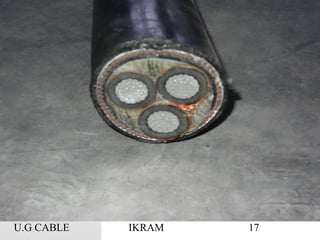

17. U.G CABLE IKRAM 17

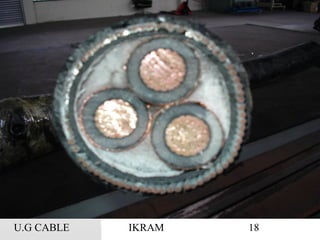

18. U.G CABLE IKRAM 18

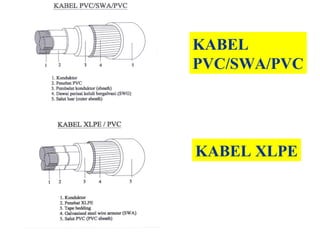

19. KABEL XLPE
KABEL
PVC/SWA/PVC

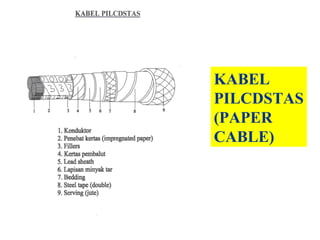

20. KABEL
PILCDSTAS
(PAPER
CABLE)

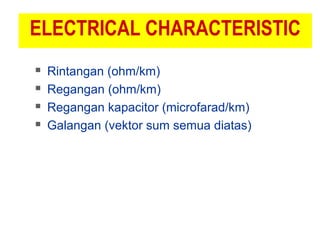

21. ELECTRICAL CHARACTERISTIC
 Rintangan (ohm/km)
 Regangan (ohm/km)
 Regangan kapacitor (microfarad/km)
 Galangan (vektor sum semua diatas)

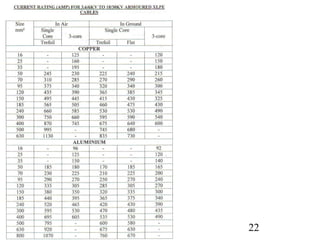

22. U.G CABLE IKRAM 22

23. U.G CABLE IKRAM 23

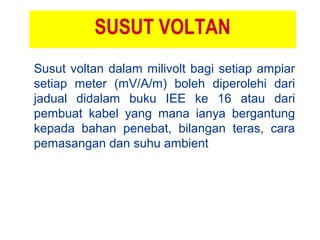

24. SUSUT VOLTAN
Susut voltan dalam milivolt bagi setiap ampiar
setiap meter (mV/A/m) boleh diperolehi dari
jadual didalam buku IEE ke 16 atau dari
pembuat kabel yang mana ianya bergantung
kepada bahan penebat, bilangan teras, cara
pemasangan dan suhu ambient

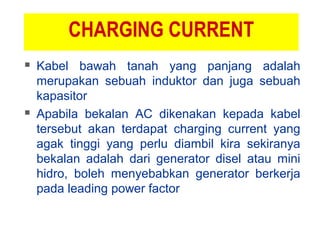

25. CHARGING CURRENT
 Kabel bawah tanah yang panjang adalah
merupakan sebuah induktor dan juga sebuah
kapasitor
 Apabila bekalan AC dikenakan kepada kabel
tersebut akan terdapat charging current yang
agak tinggi yang perlu diambil kira sekiranya
bekalan adalah dari generator disel atau mini
hidro, boleh menyebabkan generator berkerja
pada leading power factor

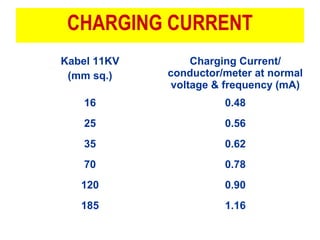

26. CHARGING CURRENT
Kabel 11KV
(mm sq.)
Charging Current/
conductor/meter at normal
voltage & frequency (mA)
16 0.48
25 0.56
35 0.62
70 0.78
120 0.90
185 1.16

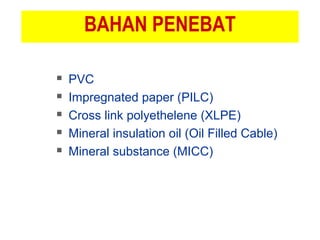

27. BAHAN PENEBAT
 PVC
 Impregnated paper (PILC)
 Cross link polyethelene (XLPE)
 Mineral insulation oil (Oil Filled Cable)
 Mineral substance (MICC)

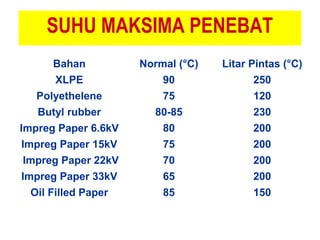

28. SUHU MAKSIMA PENEBAT
Bahan Normal (°C) Litar Pintas (°C)
XLPE 90 250
Polyethelene 75 120
Butyl rubber 80-85 230
Impreg Paper 6.6kV 80 200
Impreg Paper 15kV 75 200
Impreg Paper 22kV 70 200
Impreg Paper 33kV 65 200
Oil Filled Paper 85 150

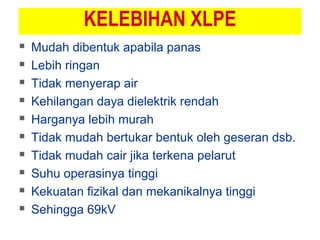

29. KELEBIHAN XLPE
 Mudah dibentuk apabila panas
 Lebih ringan
 Tidak menyerap air
 Kehilangan daya dielektrik rendah
 Harganya lebih murah
 Tidak mudah bertukar bentuk oleh geseran dsb.
 Tidak mudah cair jika terkena pelarut
 Suhu operasinya tinggi
 Kekuatan fizikal dan mekanikalnya tinggi
 Sehingga 69kV

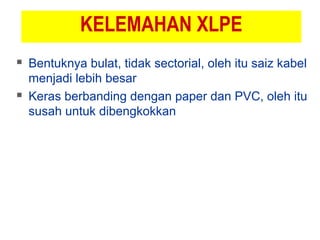

30. KELEMAHAN XLPE
 Bentuknya bulat, tidak sectorial, oleh itu saiz kabel
menjadi lebih besar
 Keras berbanding dengan paper dan PVC, oleh itu
susah untuk dibengkokkan

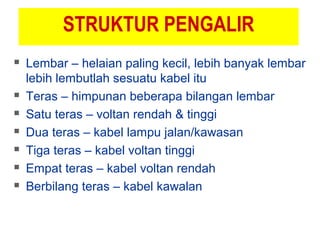

31. STRUKTUR PENGALIR
 Lembar – helaian paling kecil, lebih banyak lembar
lebih lembutlah sesuatu kabel itu
 Teras – himpunan beberapa bilangan lembar
 Satu teras – voltan rendah & tinggi
 Dua teras – kabel lampu jalan/kawasan
 Tiga teras – kabel voltan tinggi
 Empat teras – kabel voltan rendah
 Berbilang teras – kabel kawalan

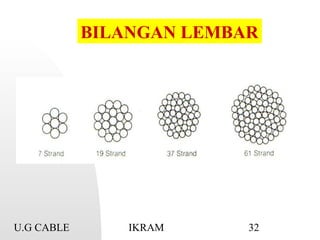

32. U.G CABLE IKRAM 32
BILANGAN LEMBAR

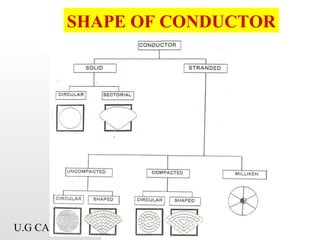

33. U.G CABLE IKRAM 33
SHAPE OF CONDUCTOR

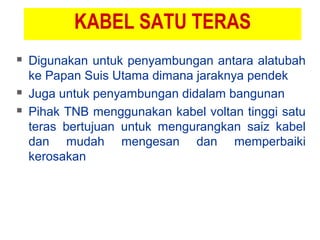

34. KABEL SATU TERAS
 Digunakan untuk penyambungan antara alatubah
ke Papan Suis Utama dimana jaraknya pendek
 Juga untuk penyambungan didalam bangunan
 Pihak TNB menggunakan kabel voltan tinggi satu
teras bertujuan untuk mengurangkan saiz kabel
dan mudah mengesan dan memperbaiki
kerosakan

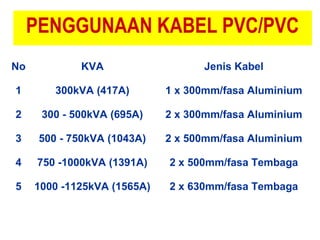

35. PENGGUNAAN KABEL PVC/PVC
No KVA Jenis Kabel
1 300kVA (417A) 1 x 300mm/fasa Aluminium
2 300 - 500kVA (695A) 2 x 300mm/fasa Aluminium
3 500 - 750kVA (1043A) 2 x 500mm/fasa Aluminium
4 750 -1000kVA (1391A) 2 x 500mm/fasa Tembaga
5 1000 -1125kVA (1565A) 2 x 630mm/fasa Tembaga

36. PENGENALAN TERAS
 1 – Fasa Merah
 2 – Fasa Kuning
 3 – Fasa Biru
 4 – Neutral
 Atau menggunakan warna sahaja tanpa angka
(kabel PVC/SWA/PVC)
 MERAH untuk fasa HITAM untuk neutral bagi
kabel dua teras lampu kawasan

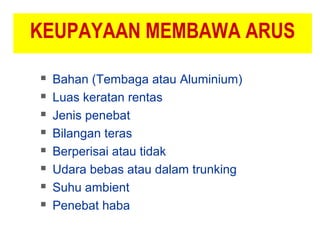

37. KEUPAYAAN MEMBAWA ARUS
 Bahan (Tembaga atau Aluminium)
 Luas keratan rentas
 Jenis penebat
 Bilangan teras
 Berperisai atau tidak
 Udara bebas atau dalam trunking
 Suhu ambient
 Penebat haba

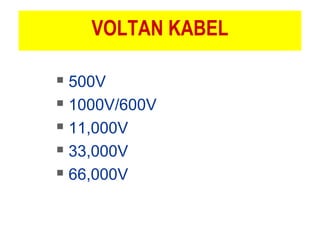

38. VOLTAN KABEL
 500V
 1000V/600V
 11,000V
 33,000V
 66,000V

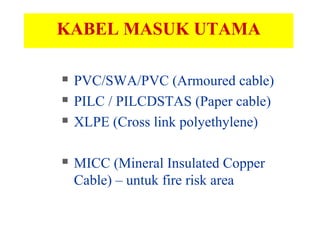

39. KABEL MASUK UTAMA
 PVC/SWA/PVC (Armoured cable)
 PILC / PILCDSTAS (Paper cable)
 XLPE (Cross link polyethylene)
 MICC (Mineral Insulated Copper
Cable) – untuk fire risk area

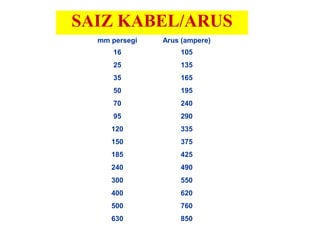

40. SAIZ KABEL/ARUS
mm persegi Arus (ampere)
16 105
25 135
35 165
50 195
70 240
95 290
120 335
150 375
185 425
240 490
300 550
400 620
500 760
630 850

41. LALUAN KABEL
 Laluan biasa – tepi jalan, tanah lapang
 Melintasi jalanraya
 Melintasi landasan keretapi

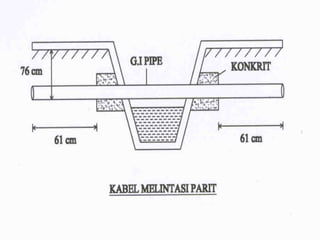

 Melintasi parit
 Melintasi sungai
 G.I pipe dan earthenware, corrugated pipe

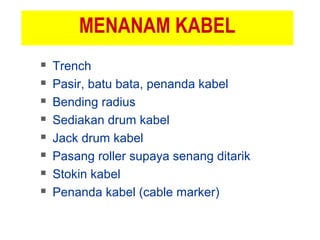

42. MENANAM KABEL
 Trench
 Pasir, batu bata, penanda kabel
 Bending radius
 Sediakan drum kabel
 Jack drum kabel
 Pasang roller supaya senang ditarik
 Stokin kabel

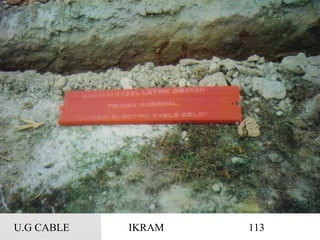

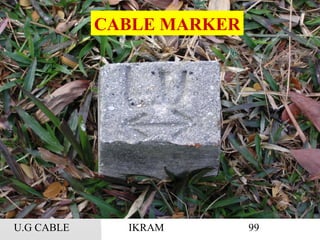

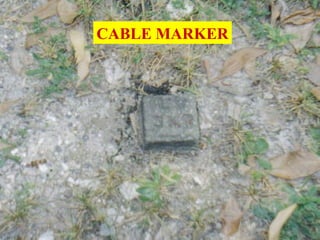

 Penanda kabel (cable marker)

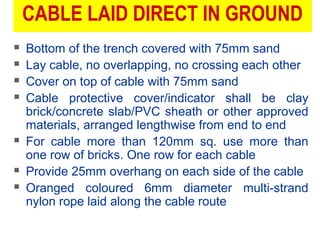

43. CABLE LAID DIRECT IN GROUND
 Bottom of the trench covered with 75mm sand
 Lay cable, no overlapping, no crossing each other
 Cover on top of cable with 75mm sand
 Cable protective cover/indicator shall be clay
brick/concrete slab/PVC sheath or other approved
materials, arranged lengthwise from end to end
 For cable more than 120mm sq. use more than
one row of bricks. One row for each cable
 Provide 25mm overhang on each side of the cable
 Oranged coloured 6mm diameter multi-strand
nylon rope laid along the cable route

44. CABLE RUN ON WALL
 Use hot dipped galvanised sheet steel cable trays
 Cable trays shall be suspended from floor slabs by
hangers or mounted on wall by brackets at 600
mm interval
 Where cable trays pass through floors or fire
resistant walls, the surrounding hole shall be
sealed to full thickness of the floor or wall with
non-hygroscopic fire-resisting materials of
minimum 2 hour fire rating material

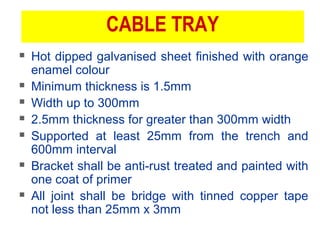

45. CABLE TRAY
 Hot dipped galvanised sheet finished with orange
enamel colour
 Minimum thickness is 1.5mm
 Width up to 300mm
 2.5mm thickness for greater than 300mm width
 Supported at least 25mm from the trench and
600mm interval
 Bracket shall be anti-rust treated and painted with
one coat of primer
 All joint shall be bridge with tinned copper tape
not less than 25mm x 3mm

46. CABLE SADDLES
 Use saddle to tie cable to the trays
 Saddles for cables on cable trays shall be fixed by
bolts, washers and nuts

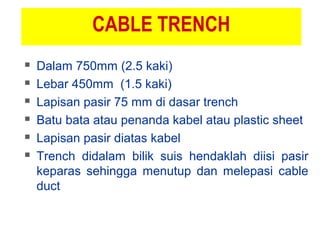

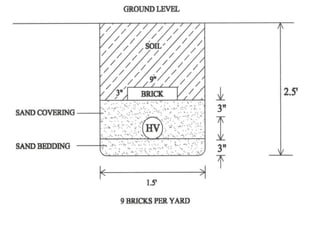

47. CABLE TRENCH
 Dalam 750mm (2.5 kaki)
 Lebar 450mm (1.5 kaki)
 Lapisan pasir 75 mm di dasar trench
 Batu bata atau penanda kabel atau plastic sheet
 Lapisan pasir diatas kabel
 Trench didalam bilik suis hendaklah diisi pasir
keparas sehingga menutup dan melepasi cable
duct

48. U.G CABLE IKRAM 48

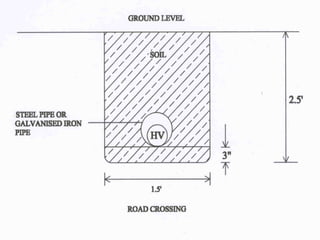

49. U.G CABLE IKRAM 49

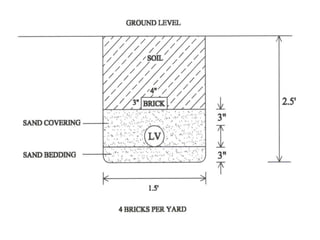

50. U.G CABLE IKRAM 50

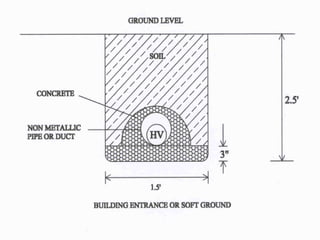

51. U.G CABLE IKRAM 51

52. U.G CABLE IKRAM 52

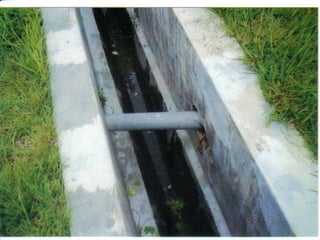

53. U.G CABLE IKRAM 53

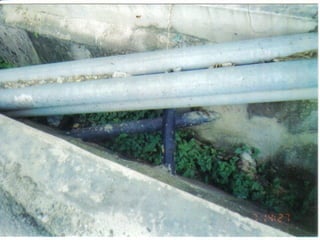

54. U.G CABLE IKRAM 54

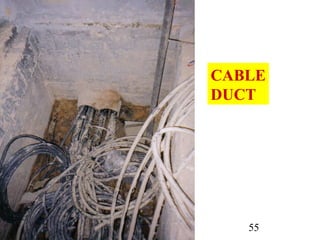

55. U.G CABLE IKRAM 55
CABLE
DUCT

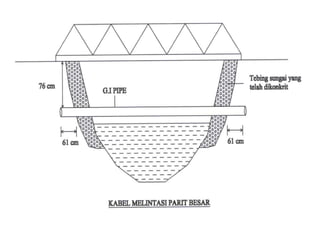

56. U.G CABLE IKRAM 56

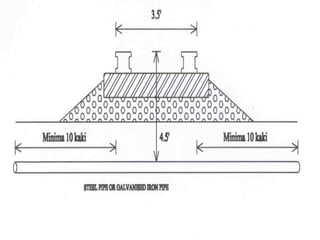

57. U.G CABLE IKRAM 57

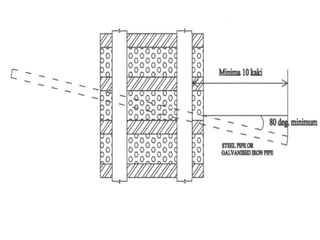

58. U.G CABLE IKRAM 58

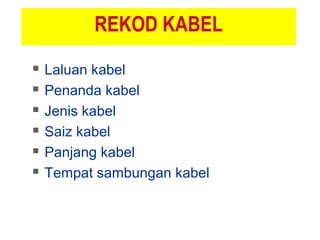

59. REKOD KABEL
 Laluan kabel
 Penanda kabel
 Jenis kabel
 Saiz kabel
 Panjang kabel
 Tempat sambungan kabel

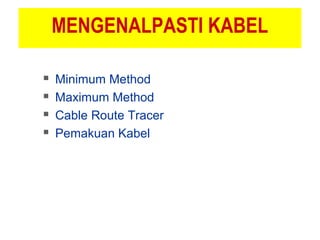

60. MENGENALPASTI KABEL
 Minimum Method
 Maximum Method
 Cable Route Tracer
 Pemakuan Kabel

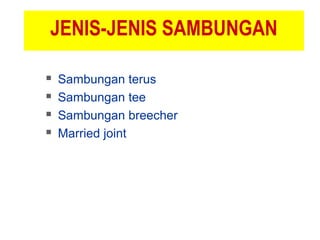

61. JENIS-JENIS SAMBUNGAN
 Sambungan terus
 Sambungan tee
 Sambungan breecher
 Married joint

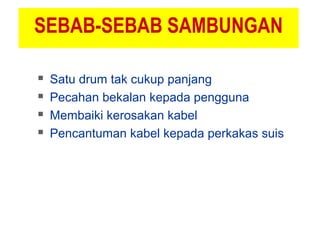

62. SEBAB-SEBAB SAMBUNGAN
 Satu drum tak cukup panjang
 Pecahan bekalan kepada pengguna
 Membaiki kerosakan kabel
 Pencantuman kabel kepada perkakas suis

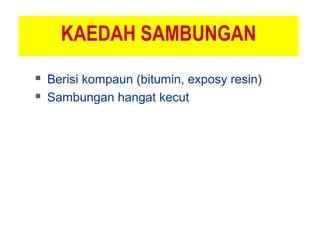

63. KAEDAH SAMBUNGAN
 Berisi kompaun (bitumin, exposy resin)
 Sambungan hangat kecut

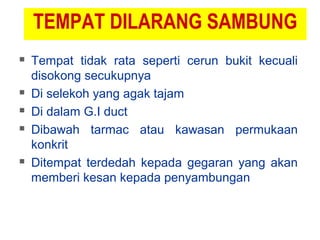

64. TEMPAT DILARANG SAMBUNG
 Tempat tidak rata seperti cerun bukit kecuali
disokong secukupnya
 Di selekoh yang agak tajam
 Di dalam G.I duct
 Dibawah tarmac atau kawasan permukaan
konkrit
 Ditempat terdedah kepada gegaran yang akan
memberi kesan kepada penyambungan

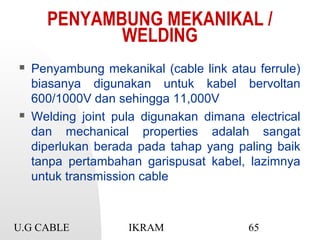

65. U.G CABLE IKRAM 65
PENYAMBUNG MEKANIKAL /
WELDING
 Penyambung mekanikal (cable link atau ferrule)
biasanya digunakan untuk kabel bervoltan
600/1000V dan sehingga 11,000V
 Welding joint pula digunakan dimana electrical
dan mechanical properties adalah sangat
diperlukan berada pada tahap yang paling baik
tanpa pertambahan garispusat kabel, lazimnya
untuk transmission cable

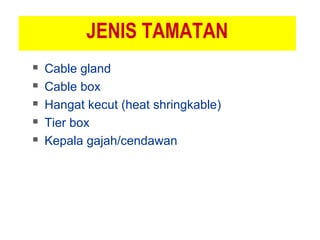

66. JENIS TAMATAN
 Cable gland
 Cable box
 Hangat kecut (heat shringkable)
 Tier box
 Kepala gajah/cendawan

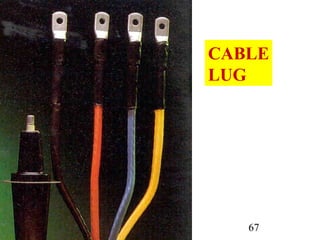

67. U.G CABLE IKRAM 67
CABLE
LUG

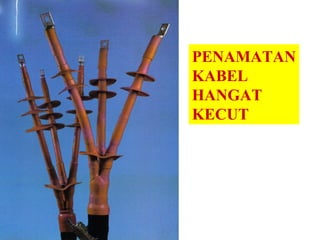

68. PENAMATAN
KABEL
HANGAT
KECUT

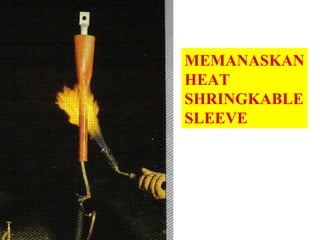

69. MEMANASKAN
HEAT
SHRINGKABLE
SLEEVE

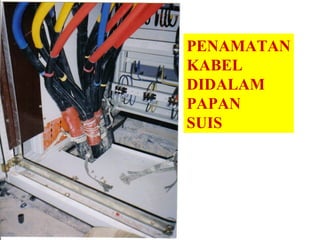

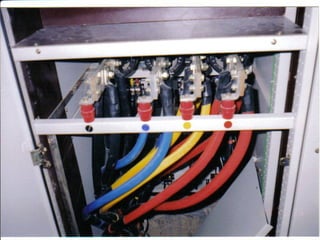

70. PENAMATAN
KABEL
DIDALAM
PAPAN
SUIS

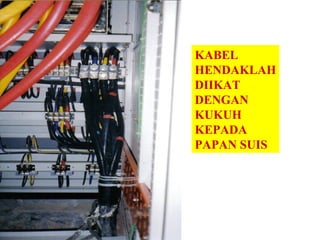

71. KABEL
HENDAKLAH
DIIKAT
DENGAN
KUKUH
KEPADA
PAPAN SUIS

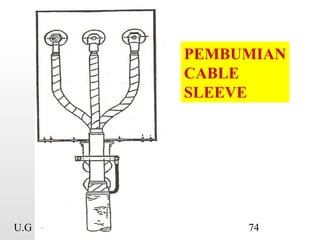

74. U.G CABLE IKRAM 74
PEMBUMIAN
CABLE
SLEEVE

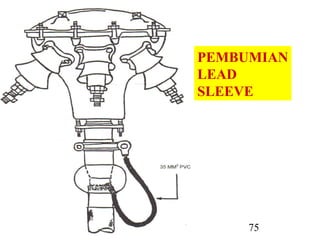

75. U.G CABLE IKRAM 75
PEMBUMIAN
LEAD
SLEEVE

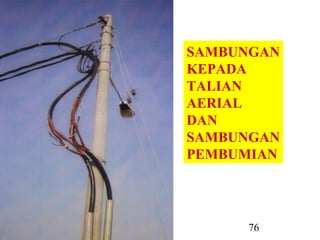

76. U.G CABLE IKRAM 76
SAMBUNGAN
KEPADA
TALIAN
AERIAL
DAN
SAMBUNGAN
PEMBUMIAN

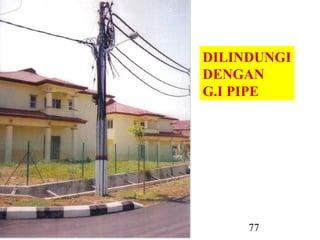

77. U.G CABLE IKRAM 77
DILINDUNGI
DENGAN
G.I PIPE

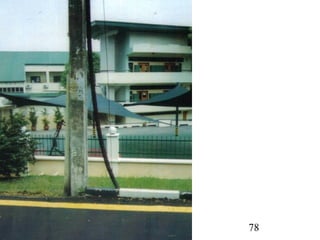

78. U.G CABLE IKRAM 78

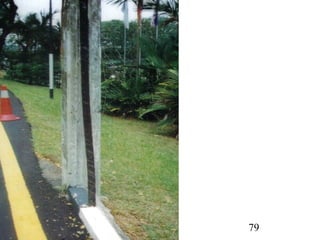

79. U.G CABLE IKRAM 79

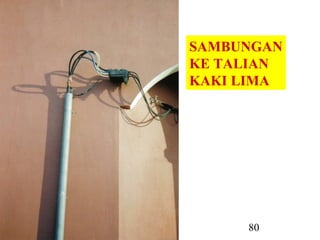

80. U.G CABLE IKRAM 80
SAMBUNGAN
KE TALIAN
KAKI LIMA

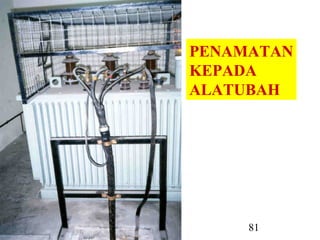

81. U.G CABLE IKRAM 81
PENAMATAN
KEPADA
ALATUBAH

82. U.G CABLE IKRAM 82

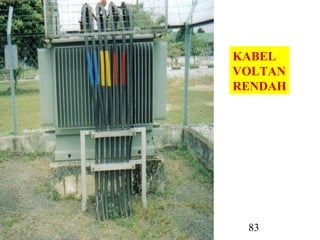

83. U.G CABLE IKRAM 83
KABEL
VOLTAN
RENDAH

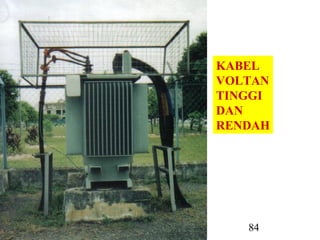

84. U.G CABLE IKRAM 84
KABEL
VOLTAN
TINGGI
DAN
RENDAH

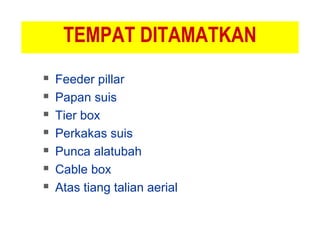

85. TEMPAT DITAMATKAN
 Feeder pillar
 Papan suis
 Tier box
 Perkakas suis
 Punca alatubah
 Cable box
 Atas tiang talian aerial

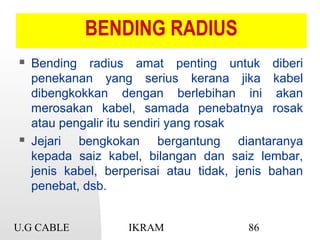

86. U.G CABLE IKRAM 86
BENDING RADIUS
 Bending radius amat penting untuk diberi
penekanan yang serius kerana jika kabel
dibengkokkan dengan berlebihan ini akan
merosakan kabel, samada penebatnya rosak
atau pengalir itu sendiri yang rosak
 Jejari bengkokan bergantung diantaranya
kepada saiz kabel, bilangan dan saiz lembar,
jenis kabel, berperisai atau tidak, jenis bahan
penebat, dsb.

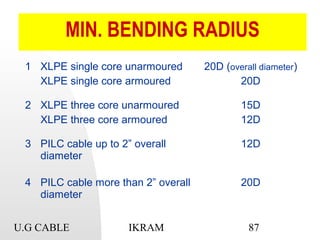

87. U.G CABLE IKRAM 87
MIN. BENDING RADIUS
1 XLPE single core unarmoured
XLPE single core armoured
20D (overall diameter)
20D
2 XLPE three core unarmoured
XLPE three core armoured
15D
12D
3 PILC cable up to 2” overall
diameter
12D
4 PILC cable more than 2” overall
diameter
20D

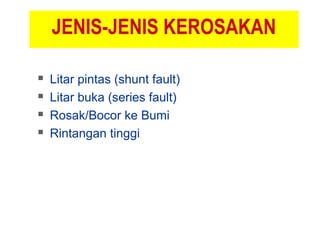

88. JENIS-JENIS KEROSAKAN
 Litar pintas (shunt fault)
 Litar buka (series fault)
 Rosak/Bocor ke Bumi
 Rintangan tinggi

89. PUNCA KEROSAKAN KABEL
 Kerosakan mekanikal (kerja pengorekan tanah)
 Kecuaian semasa merentang kabel
 Kemasukan lembapan atau air atau cecair
 Tanah runtuh atau tanah mendap
 Kegagalan di Penyambungan
 Usia kabel terlalu lama
 Perpindahan sebatian
 Di makan anai-anai
 Tegangan berlebihan

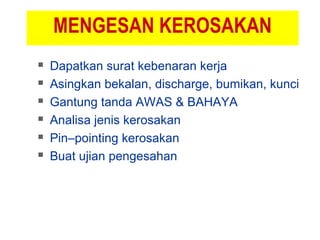

90. MENGESAN KEROSAKAN
 Dapatkan surat kebenaran kerja
 Asingkan bekalan, discharge, bumikan, kunci
 Gantung tanda AWAS & BAHAYA
 Analisa jenis kerosakan
 Pin–pointing kerosakan
 Buat ujian pengesahan

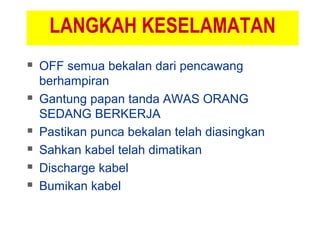

91. LANGKAH KESELAMATAN
 OFF semua bekalan dari pencawang
berhampiran
 Gantung papan tanda AWAS ORANG
SEDANG BERKERJA
 Pastikan punca bekalan telah diasingkan
 Sahkan kabel telah dimatikan
 Discharge kabel
 Bumikan kabel

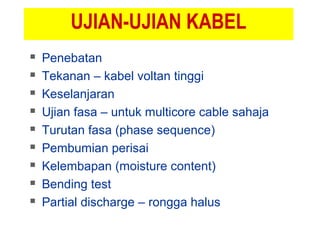

92. UJIAN-UJIAN KABEL
 Penebatan
 Tekanan – kabel voltan tinggi
 Keselanjaran
 Ujian fasa – untuk multicore cable sahaja
 Turutan fasa (phase sequence)
 Pembumian perisai
 Kelembapan (moisture content)
 Bending test
 Partial discharge – rongga halus

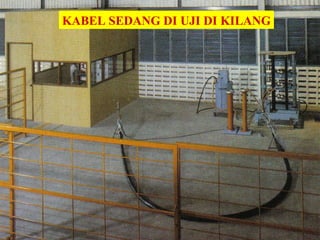

93. KABEL SEDANG DI UJI DI KILANG

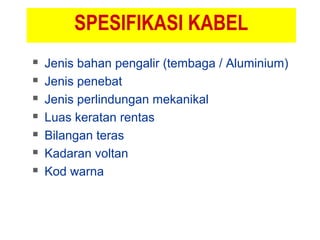

94. SPESIFIKASI KABEL
 Jenis bahan pengalir (tembaga / Aluminium)
 Jenis penebat
 Jenis perlindungan mekanikal
 Luas keratan rentas
 Bilangan teras
 Kadaran voltan
 Kod warna

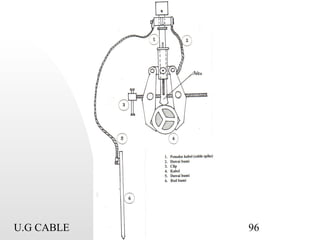

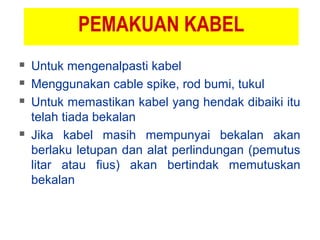

95. PEMAKUAN KABEL
 Untuk mengenalpasti kabel
 Menggunakan cable spike, rod bumi, tukul
 Untuk memastikan kabel yang hendak dibaiki itu
telah tiada bekalan
 Jika kabel masih mempunyai bekalan akan
berlaku letupan dan alat perlindungan (pemutus
litar atau fius) akan bertindak memutuskan
bekalan

96. U.G CABLE IKRAM 96

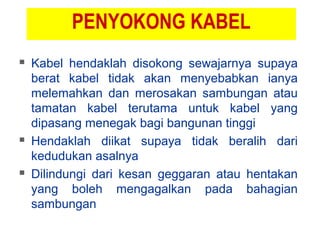

97. PENYOKONG KABEL
 Kabel hendaklah disokong sewajarnya supaya
berat kabel tidak akan menyebabkan ianya
melemahkan dan merosakan sambungan atau
tamatan kabel terutama untuk kabel yang
dipasang menegak bagi bangunan tinggi
 Hendaklah diikat supaya tidak beralih dari
kedudukan asalnya
 Dilindungi dari kesan geggaran atau hentakan
yang boleh mengagalkan pada bahagian
sambungan

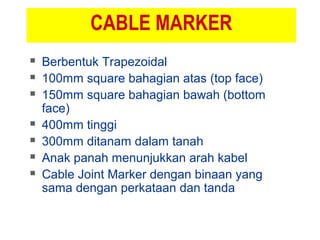

98. CABLE MARKER
 Berbentuk Trapezoidal
 100mm square bahagian atas (top face)
 150mm square bahagian bawah (bottom
face)
 400mm tinggi
 300mm ditanam dalam tanah
 Anak panah menunjukkan arah kabel
 Cable Joint Marker dengan binaan yang
sama dengan perkataan dan tanda

99. U.G CABLE IKRAM 99
CABLE MARKER

100. U.G CABLE IKRAM 100
CABLE MARKER

101. U.G CABLE IKRAM 101
CABLE MARKER

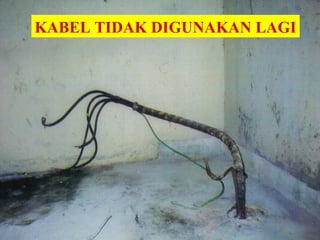

102. U.G CABLE IKRAM 102
KABEL TIDAK DIGUNAKAN LAGI

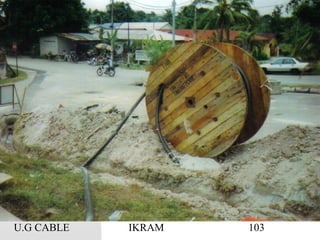

103. U.G CABLE IKRAM 103

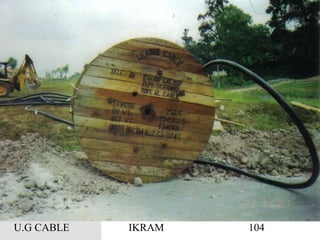

104. U.G CABLE IKRAM 104

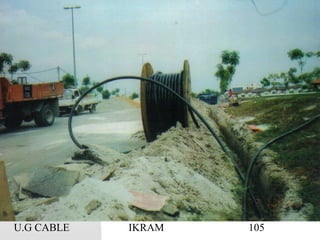

105. U.G CABLE IKRAM 105

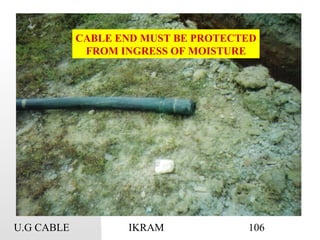

106. U.G CABLE IKRAM 106
CABLE END MUST BE PROTECTED
FROM INGRESS OF MOISTURE

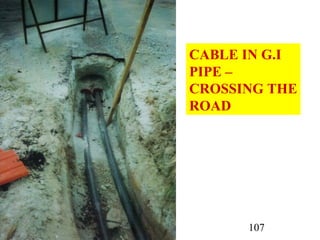

107. U.G CABLE IKRAM 107
CABLE IN G.I
PIPE –
CROSSING THE
ROAD

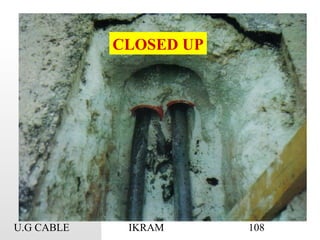

108. U.G CABLE IKRAM 108
CLOSED UP

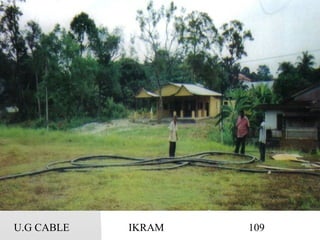

109. U.G CABLE IKRAM 109

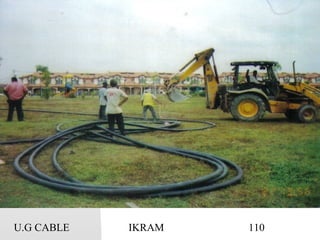

110. U.G CABLE IKRAM 110

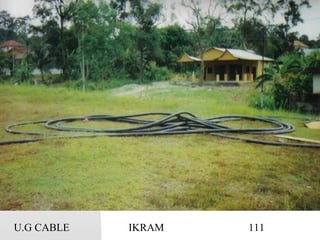

111. U.G CABLE IKRAM 111

112. U.G CABLE IKRAM 112
GALVANISED
IRON PIPE –
CABLE
CROSSING
DRAIN

113. U.G CABLE IKRAM 113
