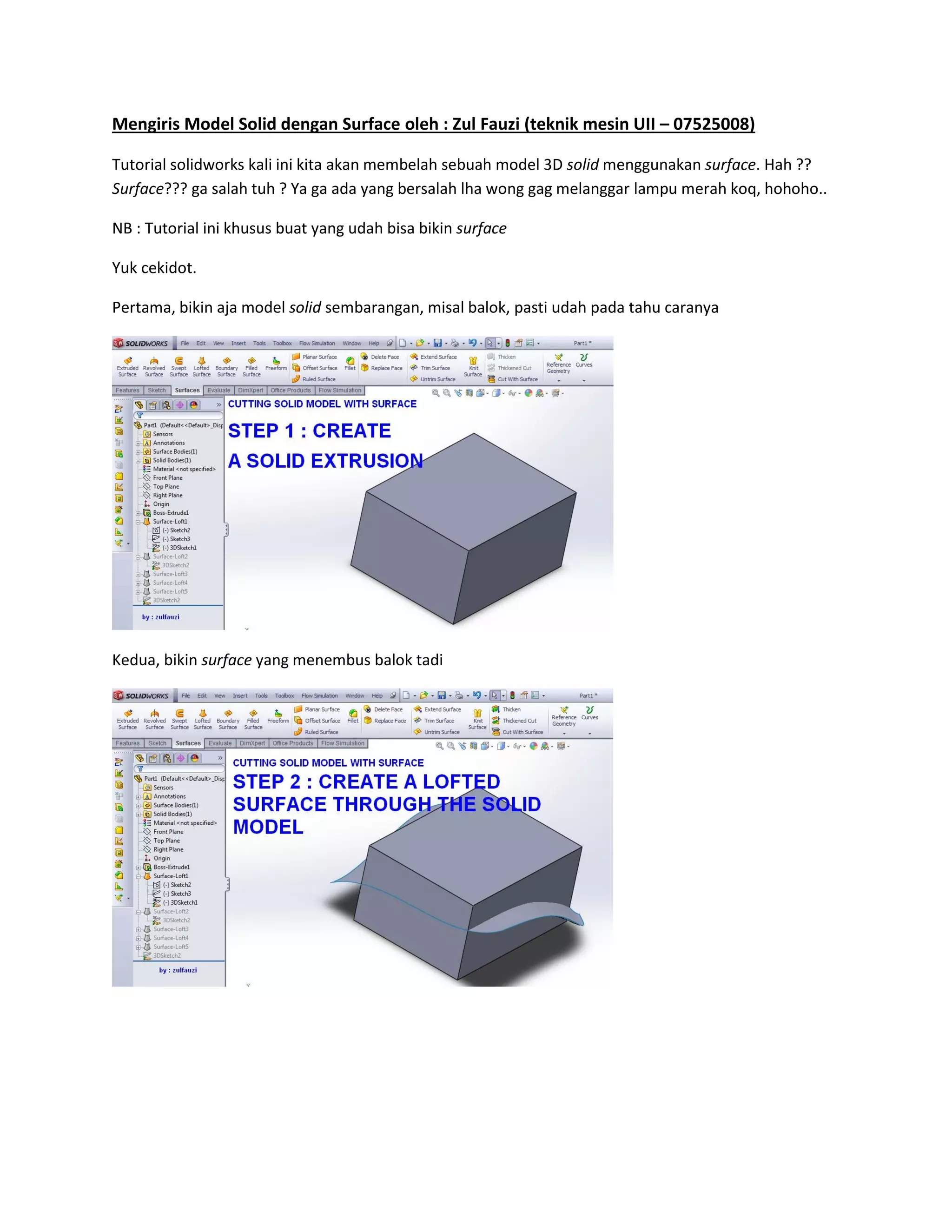

1. Mengiris Model Solid dengan Surface oleh : Zul Fauzi (teknik mesin UII – 07525008)
Tutorial solidworks kali ini kita akan membelah sebuah model 3D solid menggunakan surface. Hah ??
Surface??? ga salah tuh ? Ya ga ada yang bersalah lha wong gag melanggar lampu merah koq, hohoho..
NB : Tutorial ini khusus buat yang udah bisa bikin surface
Yuk cekidot.
Pertama, bikin aja model solid sembarangan, misal balok, pasti udah pada tahu caranya
Kedua, bikin surface yang menembus balok tadi

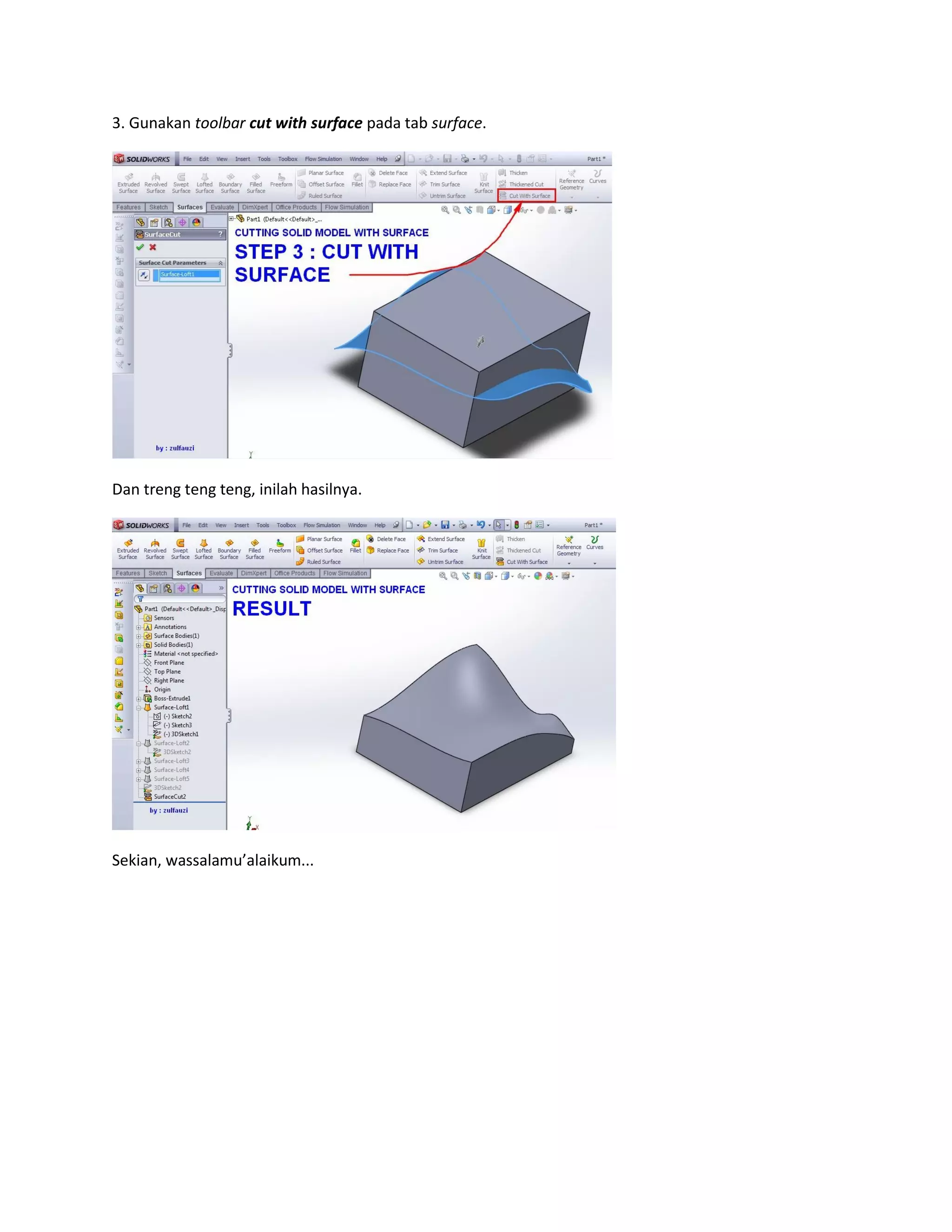

2. 3. Gunakan toolbar cut with surface pada tab surface.
Dan treng teng teng, inilah hasilnya.
Sekian, wassalamu’alaikum...
