projecte de braç hidràulic

1. el nostre braç és
un sistema
de PALANQUES P2
P1
P3
projecte BRAÇ HIDRÀULIC
Carolina Crespo. Tecno-Lògics Bellvitge

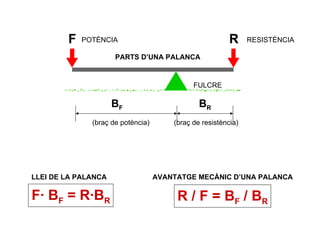

2. POTÈNCIA RESISTÈNCIA
PARTS D’UNA PALANCA
FULCRE
BF BR
(braç de potència) (braç de resistència)
LLEI DE LA PALANCA AVANTATGE MECÀNIC D’UNA PALANCA
F· BF = R·BR R / F = BF / B R

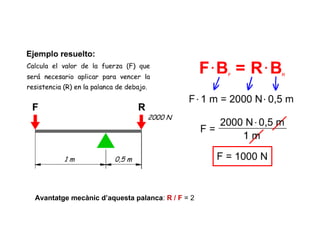

3. Avantatge mecànic d’aquesta palanca: R / F = 2

4. TIPUS DE PALANQUES
PALANQUES DE 1r GRAU
Poden tenir o no avantatge mecànic
PALANQUES DE 2n GRAU
Sempre tenen avantatge mecànic (BF / BR > 1)
El sentit de F és oposat al de R
PALANQUES DE 3r GRAU
Sempre tenen desavantatge mecànic (BF / BR < 1)
La F aplicada és més gran que R

5. P
3r grau
1r grau
P
QUINA MENA DE PALANQUES
VOLEU PER AL VOSTRE BRAÇ?
P
3r grau
1r GRAU 2n GRAU 3r GRAU
