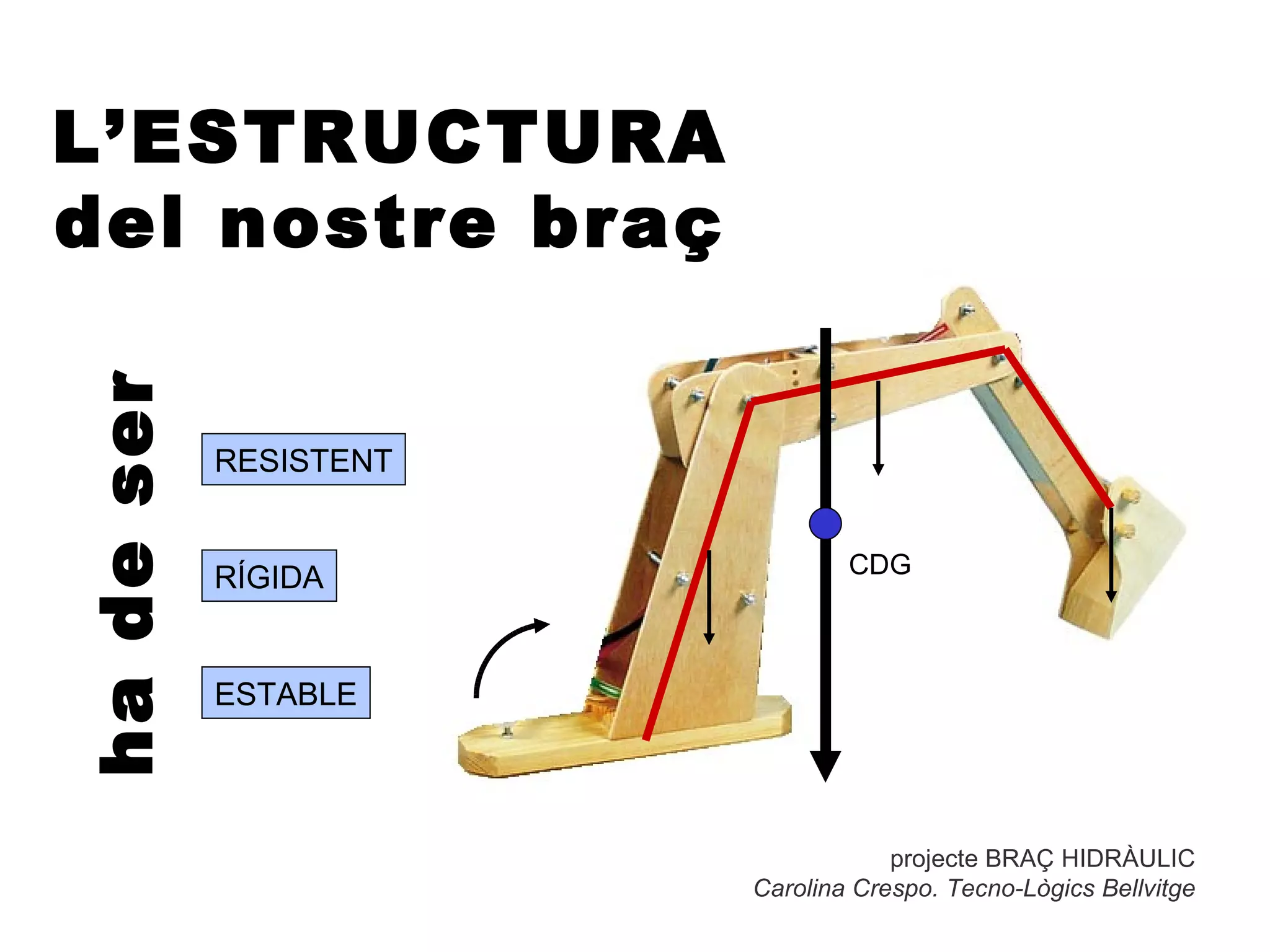

projecte Braç Hidràulic 4ESO

1. L’ESTRUCTURA
del nostre braç
ha de ser
RESISTENT
CDG
RÍGIDA
ESTABLE
projecte BRAÇ HIDRÀULIC
Carolina Crespo. Tecno-Lògics Bellvitge

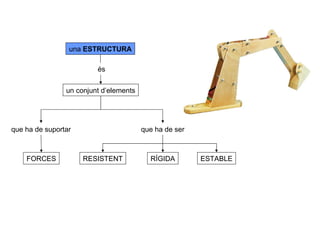

2. una ESTRUCTURA
és
un conjunt d’elements
que ha de suportar que ha de ser
FORCES RESISTENT RÍGIDA ESTABLE

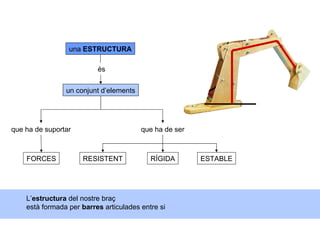

3. una ESTRUCTURA
és
un conjunt d’elements
que ha de suportar que ha de ser
FORCES RESISTENT RÍGIDA ESTABLE
L’estructura del nostre braç
està formada per barres articulades entre si

4. una ESTRUCTURA
és
un conjunt d’elements
que ha de suportar que ha de ser
FORCES RESISTENT RÍGIDA ESTABLE
L’estructura del nostre braç
ha de suportar el pes de totes les barres, passadors, tubs, xeringues
i el de l’objecte agafat per la pinça

5. una ESTRUCTURA
és
un conjunt d’elements
que ha de suportar que ha de ser
FORCES RESISTENT RÍGIDA ESTABLE
Per tal que una estructura NO ES TRENQUI
cal dissenyar les formes de les barres
per tal que reparteixin bé les forces per tota l’estructura
i utilitzar perfils amb elevat moment d’inèrcia

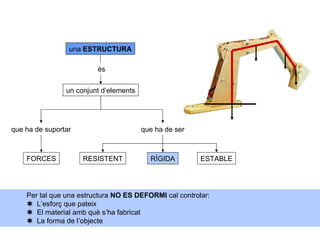

6. una ESTRUCTURA
és
un conjunt d’elements
que ha de suportar que ha de ser
FORCES RESISTENT RÍGIDA ESTABLE
Per tal que una estructura NO ES DEFORMI cal controlar:
 L’esforç que pateix
 El material amb què s’ha fabricat
 La forma de l’objecte

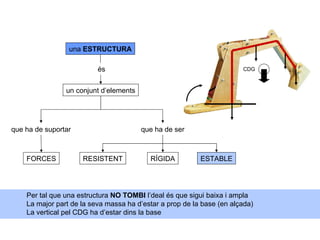

7. una ESTRUCTURA
és CDG
un conjunt d’elements
que ha de suportar que ha de ser
FORCES RESISTENT RÍGIDA ESTABLE
Per tal que una estructura NO TOMBI l’deal és que sigui baixa i ampla
La major part de la seva massa ha d’estar a prop de la base (en alçada)
La vertical pel CDG ha d’estar dins la base

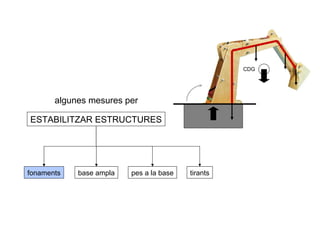

8. CDG
algunes mesures per
ESTABILITZAR ESTRUCTURES
fonaments base ampla pes a la base tirants

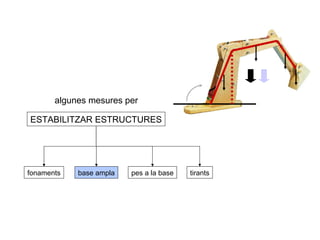

9. algunes mesures per
ESTABILITZAR ESTRUCTURES
fonaments base ampla pes a la base tirants

10. algunes mesures per
ESTABILITZAR ESTRUCTURES
fonaments base ampla pes a la base tirants

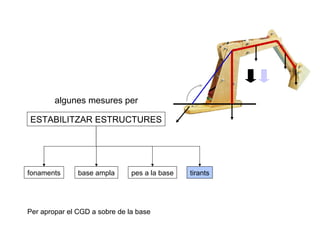

11. algunes mesures per
ESTABILITZAR ESTRUCTURES
fonaments base ampla pes a la base tirants
Per apropar el CGD a sobre de la base

12. algunes mesures per
RIGIDITZAR ESTRUCTURES
triangulació
El triangle és la forma geomètrica indeformable bàsica
