PRESENTACIÓ: TEMA 5. 2 MÀQUINES SIMPLES

1. Pla Inclinat
Palanca
Cargol
Roda
Politja o corriola

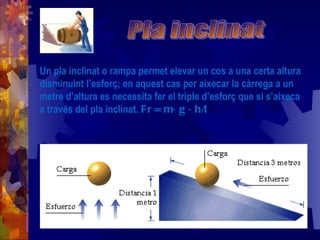

2. Un pla inclinat o rampa permet elevar un cos a una certa altura
disminuint l’esforç; en aquest cas per aixecar la càrrega a un
metre d’altura es necessita fer el triple d’esforç que si s’aixeca
a través del pla inclinat. Fr = m· g · h/l

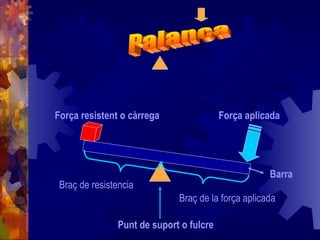

3. Força resistent o càrrega Força aplicada
Barra
Braç de resistencia
Braç de la força aplicada
Punt de suport o fulcre

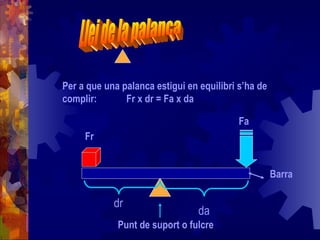

4. Per a que una palanca estigui en equilibri s’ha de
complir: Fr x dr = Fa x da
Fa
Fr
Barra
dr
da
Punt de suport o fulcre

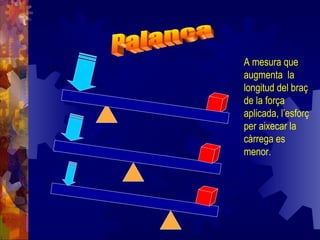

5. A mesura que
augmenta la
longitud del braç
de la força
aplicada, l’esforç
per aixecar la
càrrega es
menor.

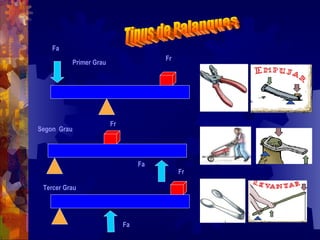

6. Fa
Fr
Primer Grau
Fr
Segon Grau
Fa
Fr
Tercer Grau
Fa

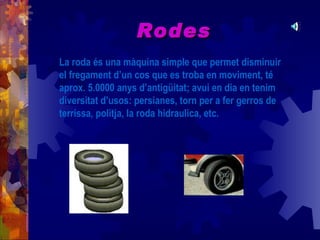

7. Rodes
La roda és una màquina simple que permet disminuir
el fregament d’un cos que es troba en moviment, té
aprox. 5.0000 anys d’antigüitat; avui en dia en tenim
diversitat d’usos: persianes, torn per a fer gerros de
terrissa, politja, la roda hidraulica, etc.

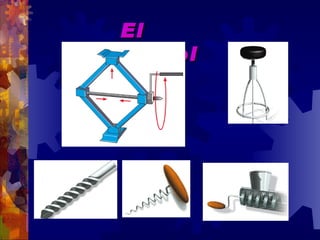

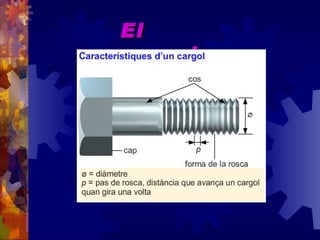

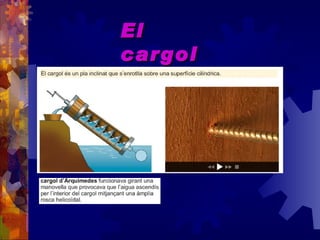

8. El
cargol

9. El
cargol

10. El
cargol

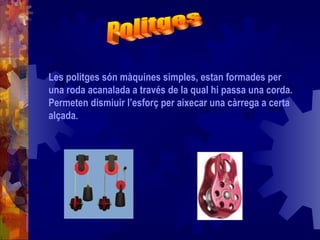

11. Les politges són màquines simples, estan formades per
una roda acanalada a través de la qual hi passa una corda.
Permeten dismiuir l’esforç per aixecar una càrrega a certa
alçada.

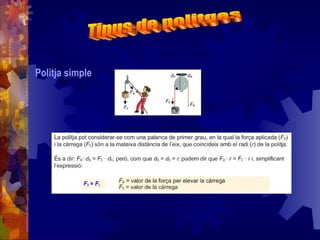

12. Politja simple

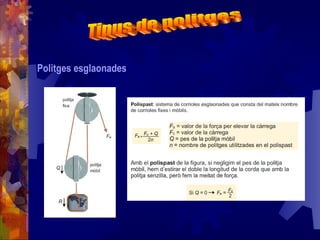

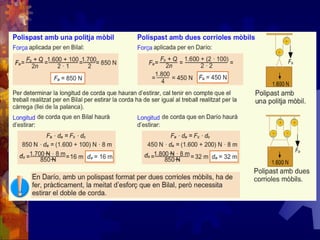

13. Politges esglaonades

14. PROBLEMES
