1. Utilització industrial de fluids per realitzar treball
PNEUMÀTICA
HIDRÀULICA
Carolina Crespo. Tecno-Lògics Bellvitge

2. Utilització industrial de fluids per realitzar treball
PNEUMÀTICA
HIDRÀULICA
Aire comprimit
Aigua

3. Utilització industrial de fluids per realitzar treball
PNEUMÀTICA
HIDRÀULICA
Aire comprimit
Aigua
lubricació
oxidació / corrosió
estanqueitat (pèrdues de fluid)
problemes

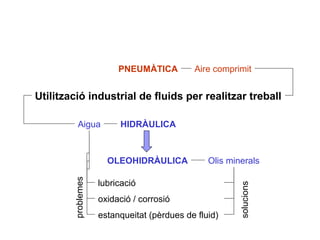

4. Utilització industrial de fluids per realitzar treball
PNEUMÀTICA
HIDRÀULICA
Aire comprimit
Aigua
OLEOHIDRÀULICA Olis minerals
lubricació
oxidació / corrosió
estanqueitat (pèrdues de fluid)
problemes
solucions

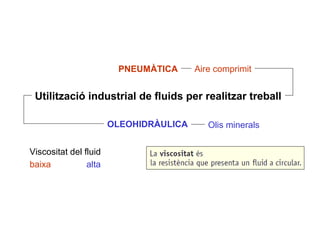

5. Utilització industrial de fluids per realitzar treball
PNEUMÀTICA Aire comprimit
OLEOHIDRÀULICA Olis minerals
Viscositat del fluid
baixa alta

6. Utilització industrial de fluids per realitzar treball
PNEUMÀTICA Aire comprimit
OLEOHIDRÀULICA Olis minerals
Viscositat del fluid
baixa
fàcilment compressible
alta
Grau de compressibilitat
incompressibles

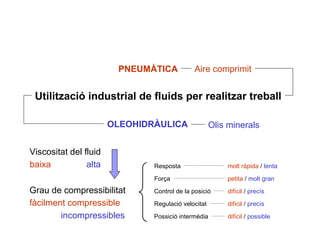

7. Utilització industrial de fluids per realitzar treball
PNEUMÀTICA Aire comprimit
OLEOHIDRÀULICA Olis minerals
Regulació velocitat
Força
Control de la posició
Resposta molt ràpida / lenta
petita / molt gran
difícil / precís
difícil / precís
Possició intermèdia difícil / possible
Viscositat del fluid
baixa
fàcilment compressible
alta
Grau de compressibilitat
incompressibles

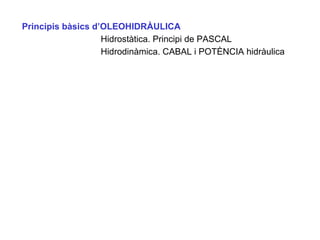

8. Principis bàsics d’OLEOHIDRÀULICA
Hidrostàtica. Principi de PASCAL
Hidrodinàmica. CABAL i POTÈNCIA hidràulica

9. Principis bàsics d’OLEOHIDRÀULICA
Hidrostàtica. Principi de PASCAL
Hidrodinàmica. CABAL i POTÈNCIA hidràulica

10. Principis bàsics d’OLEOHIDRÀULICA
Hidrostàtica. Principi de PASCAL
Hidrodinàmica. CABAL i POTÈNCIA hidràulica

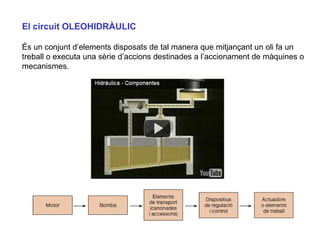

11. El circuit OLEOHIDRÀULIC
És un conjunt d’elements disposats de tal manera que mitjançant un oli fa un
treball o executa una sèrie d’accions destinades a l’accionament de màquines o
mecanismes.

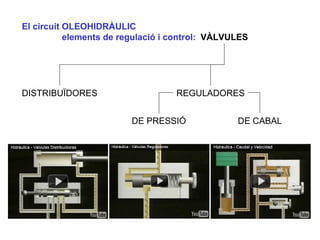

12. El circuit OLEOHIDRÀULIC
El circuit elements de regulació i control:
DISTRIBUÏDORES
DE PRESSIÓ DE CABAL
REGULADORES
VÀLVULES

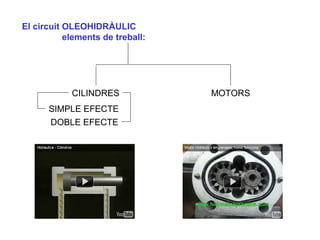

13. El circuit OLEOHIDRÀULIC
El circuit elements de treball:
CILINDRES
SIMPLE EFECTE
DOBLE EFECTE
MOTORS

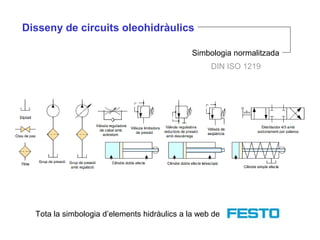

14. Disseny de circuits oleohidràulics
Simbologia normalitzada
DIN ISO 1219
Tota la simbologia d’elements hidràulics a la web de

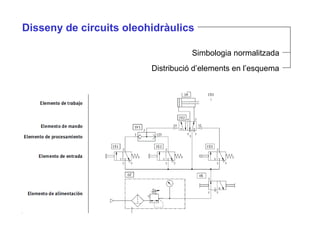

15. Distribució d’elements en l’esquema
Disseny de circuits oleohidràulics
Simbologia normalitzada

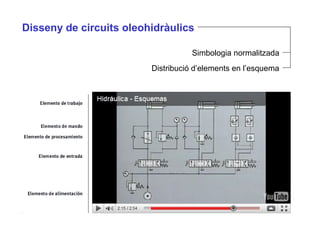

16. Distribució d’elements en l’esquema
Disseny de circuits oleohidràulics
Simbologia normalitzada

17. Comandament d’un cilindre de simple efecte.
Sistema empenyedor de peces
Disseny de circuits oleohidràulics

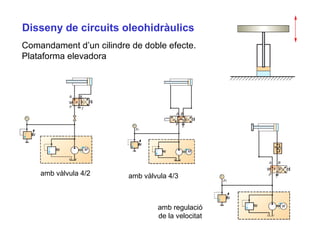

18. Comandament d’un cilindre de doble efecte.
Plataforma elevadora
amb vàlvula 4/2 amb vàlvula 4/3
amb regulació
de la velocitat
Disseny de circuits oleohidràulics

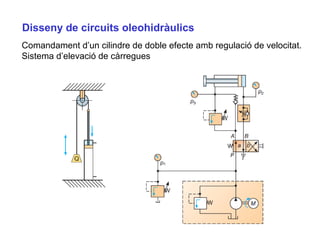

19. Comandament d’un cilindre de doble efecte amb regulació de velocitat.
Sistema d’elevació de càrregues
Disseny de circuits oleohidràulics

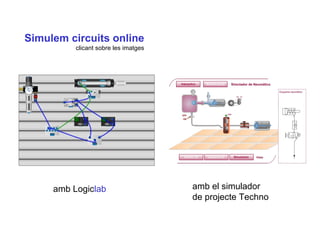

20. Simulem circuits online
clicant sobre les imatges
amb Logiclab amb el simulador
de projecte Techno
