Pneumàtica i Oleohidràulica

1. TECNOLOGIA INDUSTRIAL
PNEUMÀTICA I
OLEOHIDRÀULICA
1

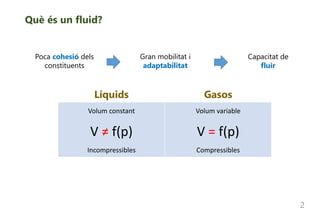

2. Què és un fluid?
Poca cohesió dels
constituents
Gran mobilitat i
adaptabilitat
Capacitat de
fluir
Líquids Gasos
Volum constant
V ≠ f(p)
Incompressibles
Volum variable
V = f(p)
Compressibles
2

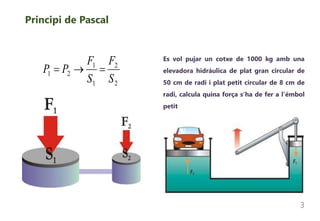

3. Principi de Pascal
3
Es vol pujar un cotxe de 1000 kg amb una
elevadora hidráulica de plat gran circular de
50 cm de radi i plat petit circular de 8 cm de
radi, calcula quina força s’ha de fer a l’émbol
petit
2
2
1
1
21
S
F
S
F
PP 

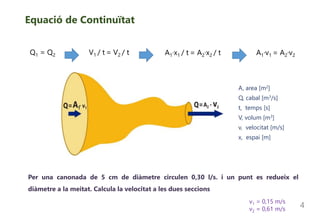

4. Equació de Continuïtat
4
Q1 = Q2 V1 / t = V2 / t A1·x1 / t = A2·x2 / t A1·v1 = A2·v2
Per una canonada de 5 cm de diàmetre circulen 0,30 l/s. i un punt es redueix el
diàmetre a la meitat. Calcula la velocitat a les dues seccions
A, area [m2]
Q, cabal [m3/s]
t, temps [s]
V, volum [m3]
v, velocitat [m/s]
x, espai [m]
v1 = 0,15 m/s
v2 = 0,61 m/s

5. Equació de la Energia
5
g
v
z
p
g
v
z
p
22
2
2
2
2
2
1
1
1


px = Presió [Pa]
zx = Cota [m]
vx = Velocitat [m/s]
γ = Pes específic del fluid [kg/m3]
g = Acceleració de la gravetat [m/s2]

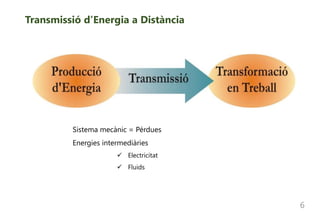

6. Transmissió d’Energia a Distància
6
Sistema mecànic = Pérdues
Energies intermediàries
 Electricitat
 Fluids

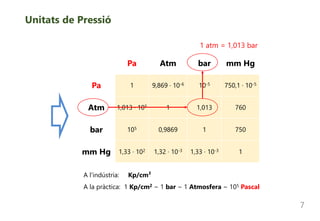

7. Unitats de Pressió
7
Pa Atm bar mm Hg
Pa 1 9,869 · 10-6 10-5 750,1 · 10-5
Atm 1,013 · 105 1 1,013 760
bar 105 0,9869 1 750
mm Hg 1,33 · 102 1,32 · 10-3 1,33 · 10-3 1
1 atm = 1,013 bar
A l'indústria: Kp/cm²
A la pràctica: 1 Kp/cm2 ~ 1 bar ~ 1 Atmosfera ~ 105 Pascal

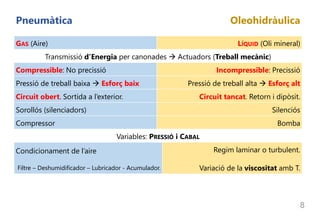

8. 8
Pneumàtica Oleohidràulica
GAS (Aire) LÍQUID (Oli mineral)
Transmissió d’Energia per canonades  Actuadors (Treball mecànic)
Compressible: No precissió Incompressible: Precissió
Pressió de treball baixa  Esforç baix Pressió de treball alta  Esforç alt
Circuit obert. Sortida a l’exterior. Circuit tancat. Retorn i dipòsit.
Sorollós (silenciadors) Silenciós
Compressor Bomba
Variables: PRESSIÓ i CABAL
Condicionament de l’aire
Filtre – Deshumidificador – Lubricador - Acumulador.
Regim laminar o turbulent.
Variació de la viscositat amb T.

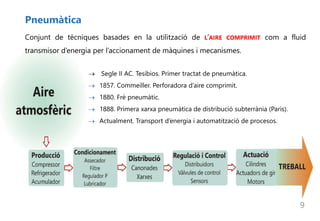

9. Pneumàtica
9
Conjunt de tècniques basades en la utilització de L’AIRE COMPRIMIT com a fluid
transmisor d’energia per l’accionament de màquines i mecanismes.
 Segle II AC. Tesibios. Primer tractat de pneumàtica.
 1857. Commeiller. Perforadora d’aire comprimit.
 1880. Fré pneumàtic.
 1888. Primera xarxa pneumàtica de distribució subterrània (Paris).
 Actualment. Transport d’energia i automatització de procesos.

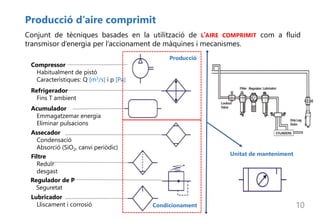

10. Producció d’aire comprimit
10
Conjunt de tècniques basades en la utilització de L’AIRE COMPRIMIT com a fluid
transmisor d’energia per l’accionament de màquines i mecanismes.
Compressor
Habitualment de pistó
Característiques: Q [m3/s] i p [Pa]
Lubricador
Lliscament i corrosió
Acumulador
Emmagatzemar energia
Eliminar pulsacions
Refrigerador
Fins T ambient
Filtre
Reduir
desgast
Assecador
Condensació
Absorció (SiO2, canvi periòdic)
Regulador de P
Seguretat
Producció
Condicionament
Unitat de manteniment

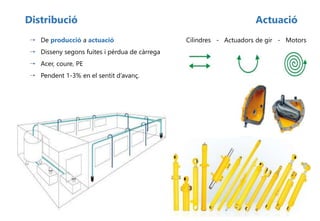

11. Distribució
 De producció a actuació
 Disseny segons fuites i pèrdua de càrrega
 Acer, coure, PE
 Pendent 1-3% en el sentit d’avanç.
Actuació
Cilindres - Actuadors de gir - Motors

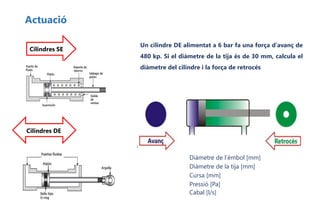

12. Actuació
Cilindres SE
Cilindres DE
Diàmetre de l’èmbol [mm]
Diàmetre de la tija [mm]
Cursa [mm]
Pressió [Pa]
Cabal [l/s]
Un cilindre DE alimentat a 6 bar fa una força d’avanç de
480 kp. Si el diàmetre de la tija és de 30 mm, calcula el
diàmetre del cilindre i la força de retrocés

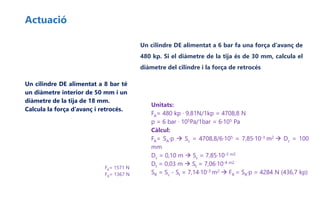

13. Actuació
Un cilindre DE alimentat a 6 bar fa una força d’avanç de
480 kp. Si el diàmetre de la tija és de 30 mm, calcula el
diàmetre del cilindre i la força de retrocés
FA= 1571 N
FR= 1367 N
Un cilindre DE alimentat a 8 bar té
un diàmetre interior de 50 mm i un
diàmetre de la tija de 18 mm.
Calcula la força d’avanç i retrocés.
Unitats:
FA= 480 kp · 9,81N/1kp = 4708,8 N
p = 6 bar · 105Pa/1bar = 6·105 Pa
Càlcul:
FA= SA·p  Sc = 4708,8/6·105 = 7,85·10-3 m2  Dc = 100
mm
Dc = 0,10 m  Sc = 7,85·10-3 m2
Dt = 0,03 m  St = 7,06·10-4 m2
SR = Sc - St = 7,14·10-3 m2  FR = SR·p = 4284 N (436,7 kp)

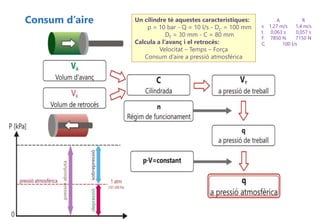

14. Consum d’aire Un cilindre té aquestes característiques:
p = 10 bar - Q = 10 l/s - DC = 100 mm
DT = 30 mm - C = 80 mm
Calcula a l’avanç i el retrocés:
Velocitat – Temps – Força
Consum d’aire a pressió atmosférica
A R
v 1,27 m/s 1,4 m/s
t 0,063 s 0,057 s
F 7850 N 7150 N
Q 100 l/s

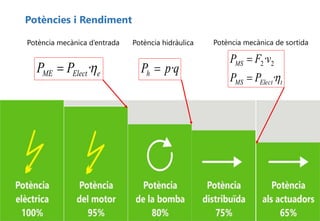

15. Potències i Rendiment
Potència mecànica d’entrada
eElectME PP ·
Potència mecànica de sortida
tElectMS
MS
PP
vFP
·
· 22


Potència hidràulica
qpPh ·

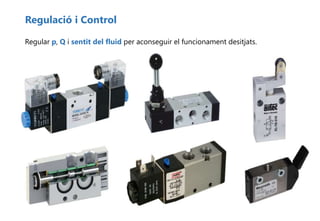

16. Regulació i Control
Regular p, Q i sentit del fluid per aconseguir el funcionament desitjats.

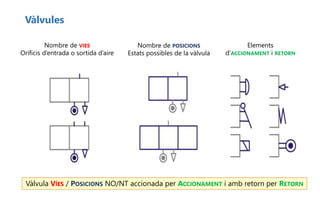

17. Vàlvules
Vàlvula VÍES / POSICIONS NO/NT accionada per ACCIONAMENT i amb retorn per RETORN
Nombre de VIES
Orificis d’entrada o sortida d’aire
Nombre de POSICIONS
Estats possibles de la vàlvula
Elements
d’ACCIONAMENT i RETORN

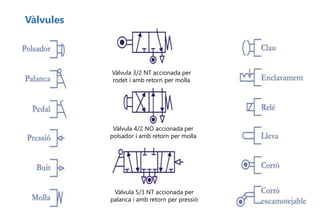

18. Vàlvules
Vàlvula 3/2 NT accionada per
rodet i amb retorn per molla
Vàlvula 4/2 NO accionada per
polsador i amb retorn per molla
Vàlvula 5/3 NT accionada per
palanca i amb retorn per pressió

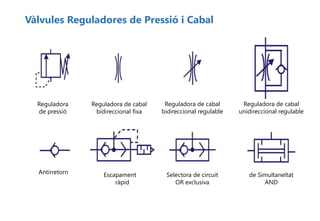

19. Vàlvules Reguladores de Pressió i Cabal
Antirretorn
Reguladora de cabal
bidireccional fixa
Reguladora de cabal
bidireccional regulable
Reguladora de cabal
unidireccional regulable
Reguladora
de pressió
Escapament
ràpid
Selectora de circuit
OR exclusiva
de Simultaneïtat
AND

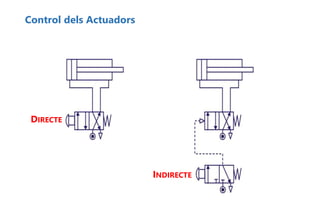

20. Control dels Actuadors
DIRECTE
INDIRECTE

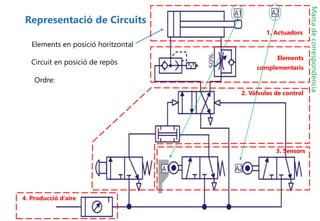

21. Representació de Circuits
Elements en posició horitzontal
Circuit en posició de repòs
Ordre:
1. Actuadors
2. Vàlvules de control
3. Sensors
4. Producció d’aire
Elements
complementaris
Marcadecorrespondència

22. Exemples de Circuits
Accionament directe d’un cilindre SE
Accionament indirecte d’un cilindre SE
Accionament directe d’un cilindre DE
Accionament indirecte d’un cilindre DE
Regulació de la velocitat
Comandament simultani
Comandament des de dos punts
Comandament temporitzat
Moviments en cascada

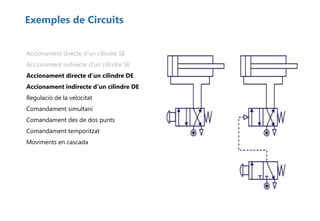

23. Exemples de Circuits
Accionament directe d’un cilindre SE
Accionament indirecte d’un cilindre SE
Accionament directe d’un cilindre DE
Accionament indirecte d’un cilindre DE
Regulació de la velocitat
Comandament simultani
Comandament des de dos punts
Comandament temporitzat
Moviments en cascada

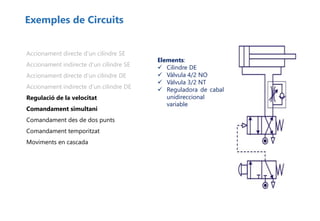

24. Exemples de Circuits
Accionament directe d’un cilindre SE
Accionament indirecte d’un cilindre SE
Accionament directe d’un cilindre DE
Accionament indirecte d’un cilindre DE
Regulació de la velocitat
Comandament simultani
Comandament des de dos punts
Comandament temporitzat
Moviments en cascada
Elements:
 Cilindre DE
 Vàlvula 4/2 NO
 Vàlvula 3/2 NT
 Reguladora de cabal
unidireccional
variable

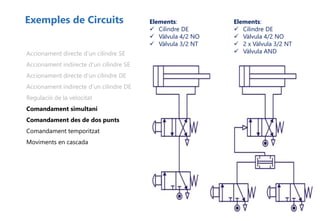

25. Exemples de Circuits
Accionament directe d’un cilindre SE
Accionament indirecte d’un cilindre SE
Accionament directe d’un cilindre DE
Accionament indirecte d’un cilindre DE
Regulació de la velocitat
Comandament simultani
Comandament des de dos punts
Comandament temporitzat
Moviments en cascada
Elements:
 Cilindre DE
 Vàlvula 4/2 NO
 Vàlvula 3/2 NT
Elements:
 Cilindre DE
 Vàlvula 4/2 NO
 2 x Vàlvula 3/2 NT
 Vàlvula AND

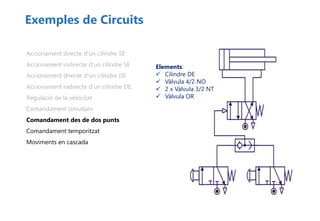

26. Exemples de Circuits
Accionament directe d’un cilindre SE
Accionament indirecte d’un cilindre SE
Accionament directe d’un cilindre DE
Accionament indirecte d’un cilindre DE
Regulació de la velocitat
Comandament simultani
Comandament des de dos punts
Comandament temporitzat
Moviments en cascada
Elements:
 Cilindre DE
 Vàlvula 4/2 NO
 2 x Vàlvula 3/2 NT
 Vàlvula OR

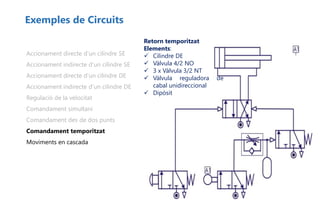

27. Exemples de Circuits
Accionament directe d’un cilindre SE
Accionament indirecte d’un cilindre SE
Accionament directe d’un cilindre DE
Accionament indirecte d’un cilindre DE
Regulació de la velocitat
Comandament simultani
Comandament des de dos punts
Comandament temporitzat
Moviments en cascada
Retorn temporitzat
Elements:
 Cilindre DE
 Vàlvula 4/2 NO
 3 x Vàlvula 3/2 NT
 Vàlvula reguladora de
cabal unidireccional
 Dipòsit

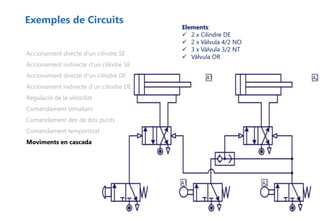

28. Exemples de Circuits
Accionament directe d’un cilindre SE
Accionament indirecte d’un cilindre SE
Accionament directe d’un cilindre DE
Accionament indirecte d’un cilindre DE
Regulació de la velocitat
Comandament simultani
Comandament des de dos punts
Comandament temporitzat
Moviments en cascada
Elements:
 2 x Cilindre DE
 2 x Vàlvula 4/2 NO
 3 x Vàlvula 3/2 NT
 Vàlvula OR

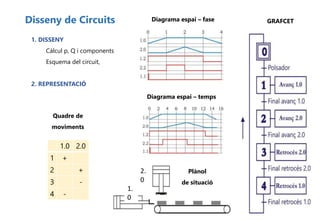

29. Disseny de Circuits
1. DISSENY
Càlcul p, Q i components
Esquema del circuit,
2. REPRESENTACIÓ
GRAFCET
Quadre de
moviments
1.0 2.0
1 +
2 +
3 -
4 -
Plànol
de situació
1.
0
2.
0
Diagrama espai – fase
Diagrama espai – temps

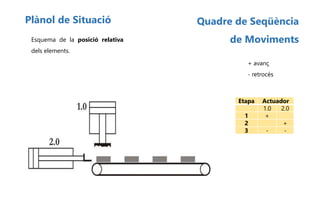

30. Plànol de Situació
Esquema de la posició relativa
dels elements.
Quadre de Seqüència
de Moviments
Etapa Actuador
1.0 2.0
1 +
2 +
3 - -
+ avanç
- retrocés

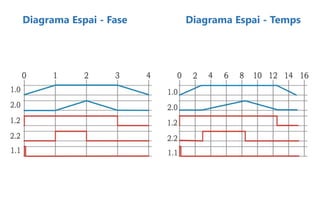

31. Diagrama Espai - Fase Diagrama Espai - Temps

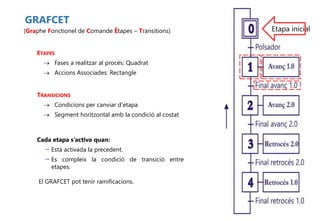

32. GRAFCET
(Graphe Fonctionel de Comande Êtapes – Transitions)
ETAPES
 Fases a realitzar al procés: Quadrat
 Accions Associades: Rectangle
Cada etapa s’activa quan:
 Està activada la precedent.
 Es compleix la condició de transició entre
etapes.
El GRAFCET pot tenir ramificacions.
TRANSICIONS
 Condicions per canviar d'etapa
 Segment horitzontal amb la condició al costat
Etapa inicial

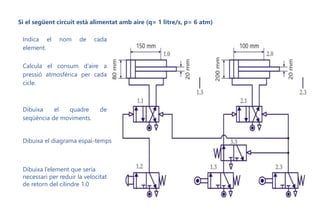

33. Si el següent circuit està alimentat amb aire (q= 1 litre/s, p= 6 atm)
Indica el nom de cada
element.
Calcula el consum d’aire a
pressió atmosfèrica per cada
cicle.
Dibuixa el quadre de
seqüència de moviments.
Dibuixa el diagrama espai-temps
Dibuixa l’element que seria
necessari per reduir la velocitat
de retorn del cilindre 1.0

34. Oleohidràulica
Conjunt de tècniques basades en la
utilització de L’OLI MINERAL com a fluid
transmisor d’energia per l’accionament de
màquines i mecanismes.
Segle II AC. Arquimedes. Principis d’hidràulica.
Segle XVII. Pascal. Estudi de la pressió als líquids.
Segle XVII. Joseph Bramah. Premsa hidráulica.
Segle XX. Hidràulica de l’oli.
Pot arrancar en càrrega
Accionament reversible
Protecció davant la corrosió
Regulació fácil de la velocitat
Transmissió de pressions altes
Estabilitat química davant l’oxidació
Incompressible = Control de posició
Sistema car
Sistema lent
Impacte ambiental
No pot acumular energía
Necessita circuit de retorn

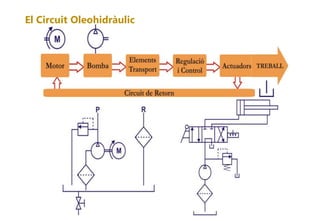

35. El Circuit Oleohidràulic

36. 36
PNEUMÀTICA I OLEOHIDRÀULICA
Tecnologia Industrial
Pedro Lorenzo
Tecmenat@gmail.com
Maig2019
