Instalasi DNS, Web dan Mail Debian

Instalasi dan setting debian server 7.6.0
© by Muride pak Rudi SMK ISLAM 01 BLITAR
Blogger: wildaafn.blogspot.com atau wildalokajaya.blogspot.com
MODUL TKJ SERVER DEBIAN WHEZZY
INSTALASI DNS, WEB,
DAN MAIL SERVER, NTP SERVER,VIRTUAL HOST DEBIAN 7.6.0

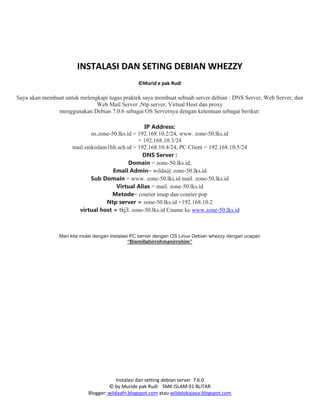

INSTALASI DAN SETING DEBIAN WHEZZY
©Murid e pak Rudi
Saya akan membuat untuk melengkapi tugas praktek saya membuat sebuah server debian : DNS Server, Web Server, dan
Web Mail Server ,Ntp server, Virtual Host dan proxy
menggunakan Debian 7.0.6 sebagai OS Servernya dengan ketentuan sebagai berikut:
IP Address:
ns.zone-50.lks.id = 192.168.10.2/24, www. zone-50.lks.id
= 192.168.10.3/24
mail.smkislam1blt.sch.id = 192.168.10.4/24, PC Client = 192.168.10.5/24
DNS Server :
Domain = zone-50.lks.id,
Email Admin= wilda@ zone-50.lks.id
Sub Domain = www. zone-50.lks.id mail. zone-50.lks.id
Virtual Alias = mail. zone-50.lks.id
Metode= courier imap dan courier pop
Ntp server = zone-50.lks.id =192.168.10.2
virtual host = tkj3. zone-50.lks.id Cname ke www.zone-50.lks.id
Mari kita mulai dengan instalasi PC server dengan OS Linux Debian whezzy dengan ucapan
“Bismillahirrohmanirrohim”

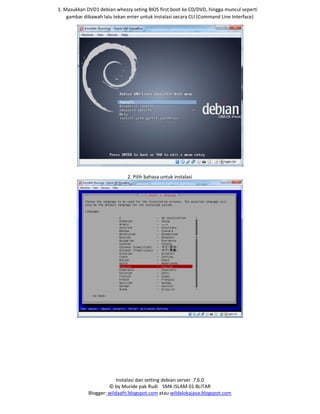

1. Masukkan DVD1 debian whezzy seting BIOS first boot ke CD/DVD, hingga muncul seperti
gambar dibawah lalu tekan enter untuk instalasi secara CLI (Command Line Interface)
2. Pilih bahasa untuk instalasi

3. Memilih lokasi Negara pilih other..
4. Pilih Asia

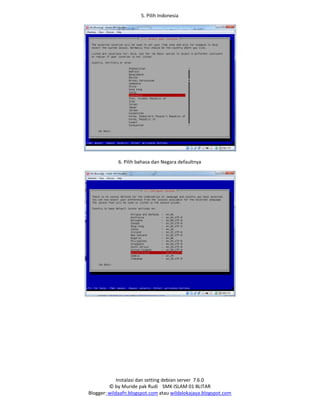

5. Pilih Indonesia
6. Pilih bahasa dan Negara defaultnya

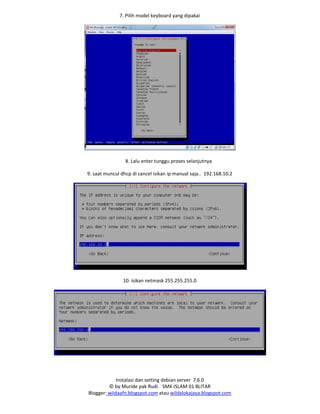

7. Pilih model keyboard yang dipakai
8. Lalu enter tunggu proses selanjutnya
9. saat muncul dhcp di cancel isikan ip manual saja.. 192.168.10.2
10. isikan netmask 255.255.255.0

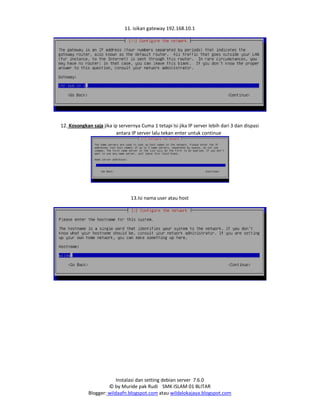

11. isikan gateway 192.168.10.1
12. Kosongkan saja jika ip servernya Cuma 1 tetapi Isi jika IP server lebih dari 3 dan dispasi
antara IP server lalu tekan enter untuk continue
13.Isi nama user atau host

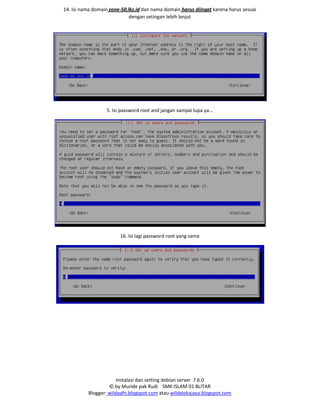

14. Isi nama domain zone-50.lks.id dan nama domain harus diingat karena harus sesuai
dengan setingan lebih lanjut
5. Isi password root and jangan sampai lupa ya…
16. Isi lagi password root yang sama

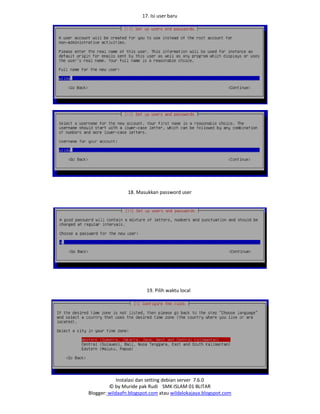

17. Isi user baru
18. Masukkan password user
19. Pilih waktu local

20. tekan enter ya..sob
21. tekan enter lagi ya..sob
22. tekan enter lagi ya..sob

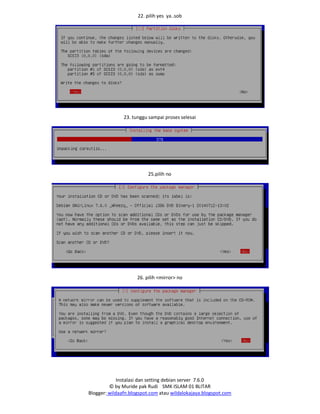

22. pilih yes ya..sob
23. tunggu sampai proses selesai
25.pilih no
26. pilih <mirror> no

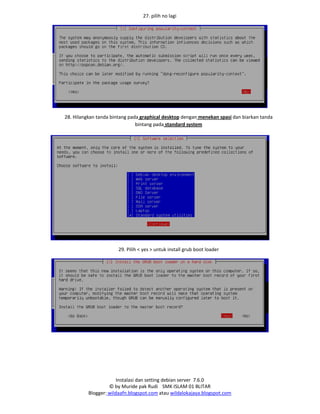

27. pilih no lagi
28. Hilangkan tanda bintang pada graphical desktop dengan menekan spasi dan biarkan tanda
bintang pada standard system
29. Pilih < yes > untuk install grub boot loader

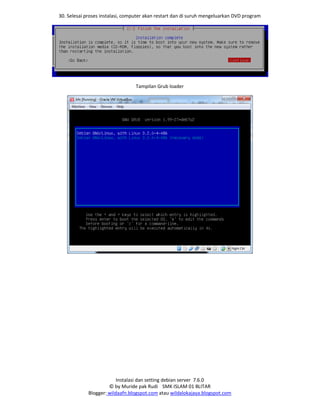

30. Selesai proses instalasi, computer akan restart dan di suruh mengeluarkan DVD program
Tampilan Grub loader

31. langsung login memakai root saja agar lebih cepat
(script berwarna merah) jadi perintahnya berwarna merah
32. Edit interface dengan cara mengetikkan nano /etc/network/interfaces
pertama allow… hapus jadikan auto .. karena Ethernet (eth0) sudah di seting manual
tinggal bikin (eth0:0) dan (eth0:1)
Jangan lupa setelah
edit file nano/pico
simpan ctrl+o dan
ctrl+x untuk keluar

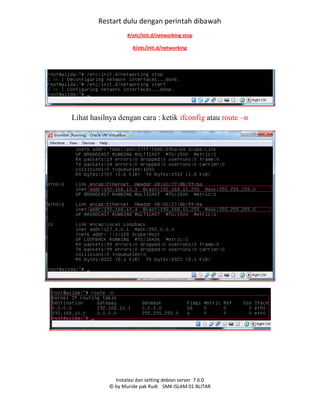

Restart dulu dengan perintah dibawah
#/etc/init.d/networking stop
#/etc/init.d/networking
Lihat hasilnya dengan cara : ketik ifconfig atau route –n
start

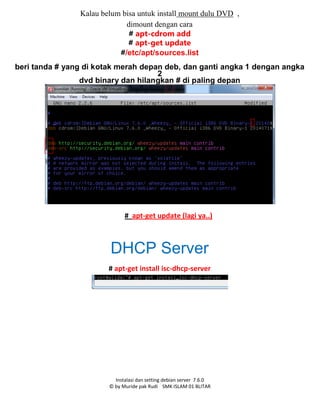

Kalau belum bisa untuk install mount dulu DVD ,
dimount dengan cara
# apt-cdrom add
# apt-get update
#/etc/apt/sources.list
beri tanda # yang di kotak merah depan deb, dan ganti angka 1 dengan angka
2
dvd binary dan hilangkan # di paling depan
# apt-get update (lagi ya..)
DHCP Server
# apt-get install isc-dhcp-server

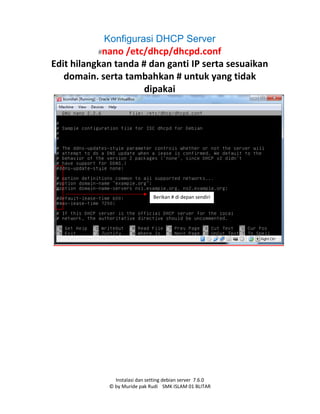

Konfigurasi DHCP Server
#nano /etc/dhcp/dhcpd.conf
Edit hilangkan tanda # dan ganti IP serta sesuaikan
domain. serta tambahkan # untuk yang tidak
dipakai
Berikan # di depan sendiri

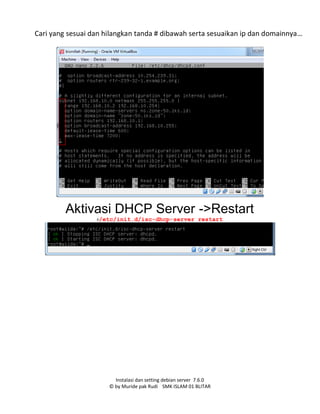

Cari yang sesuai dan hilangkan tanda # dibawah serta sesuaikan ip dan domainnya…
Aktivasi DHCP Server ->Restart
#/etc/init.d/isc-dhcp-server restart

Pengecekan pada client win XP
Instalasi DNS
#apt-get install bind9

Setelah itu tekan <y>

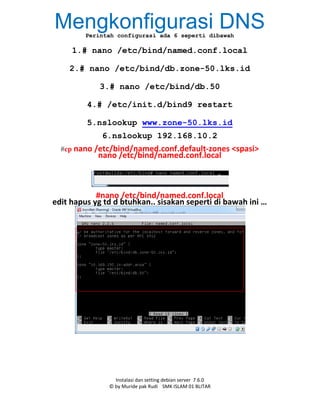

Mengkonfigurasi DNSPerintah configurasi ada 6 seperti dibawah
1.# nano /etc/bind/named.conf.local
2.# nano /etc/bind/db.zone-50.lks.id
3.# nano /etc/bind/db.50
4.# /etc/init.d/bind9 restart
5.nslookup www.zone-50.lks.id
6.nslookup 192.168.10.2
#cp nano /etc/bind/named.conf.default-zones <spasi>
nano /etc/bind/named.conf.local
#nano /etc/bind/named.conf.local
edit hapus yg td d btuhkan.. sisakan seperti di bawah ini …

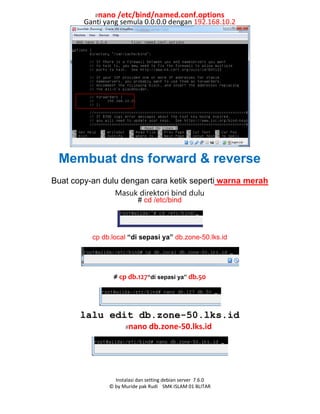

#nano /etc/bind/named.conf.options
Ganti yang semula 0.0.0.0 dengan 192.168.10.2
Membuat dns forward & reverse
Buat copy-an dulu dengan cara ketik seperti warna merah
Masuk direktori bind dulu
# cd /etc/bind
cp db.local “di sepasi ya” db.zone-50.lks.id
# cp db.127“di sepasi ya” db.50
lalu edit db.zone-50.lks.id
#nano db.zone-50.lks.id

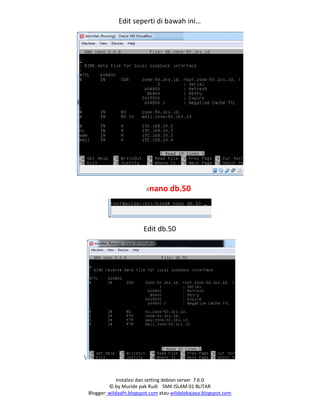

Edit seperti di bawah ini…
#nano db.50
Edit db.50

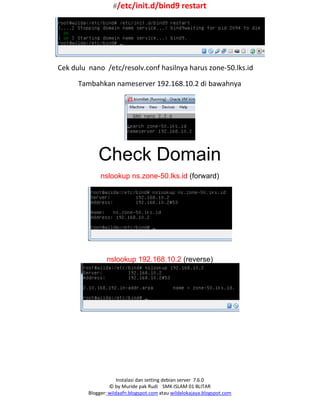

#/etc/init.d/bind9 restart
Cek dulu nano /etc/resolv.conf hasilnya harus zone-50.lks.id
Tambahkan nameserver 192.168.10.2 di bawahnya
Check Domain
nslookup ns.zone-50.lks.id (forward)
nslookup 192.168.10.2 (reverse)

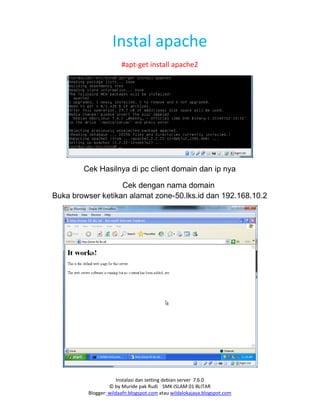

Instal apache
#apt-get install apache2
Cek Hasilnya di pc client domain dan ip nya
Cek dengan nama domain
Buka browser ketikan alamat zone-50.lks.id dan 192.168.10.2

Cek dengan ip address
#apt-get install php5 php5-common libapache2-mod-php5 lalu tekan y

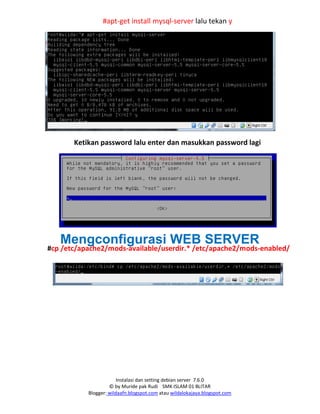

#apt-get install mysql-server lalu tekan y
Ketikan password lalu enter dan masukkan password lagi
Mengconfigurasi WEB SERVER
#cp /etc/apache2/mods-available/userdir.* /etc/apache2/mods-enabled/

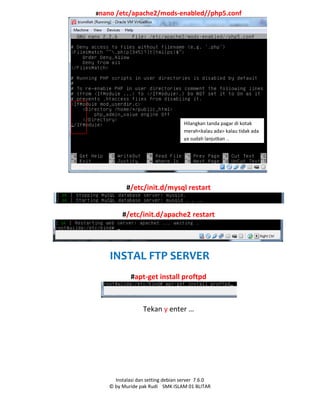

#nano /etc/apache2/mods-enabled//php5.conf
#/etc/init.d/mysql restart
#/etc/init.d/apache2 restart
INSTAL FTP SERVER
#apt-get install proftpd
Tekan y enter …
Hilangkan tanda pagar di kotak
merah<kalau ada> kalau tidak ada
ya sudah lanjutkan ..

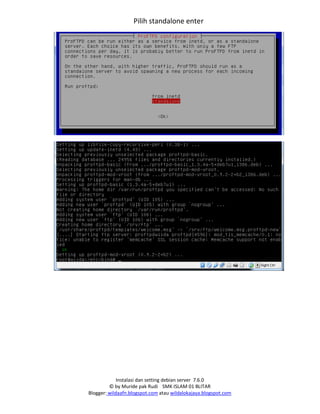

Pilih standalone enter

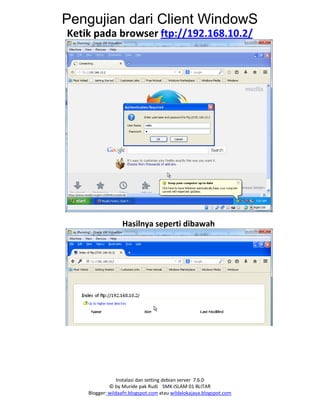

Pengujian dari Client WindowS
Ketik pada browser ftp://192.168.10.2/
Hasilnya seperti dibawah

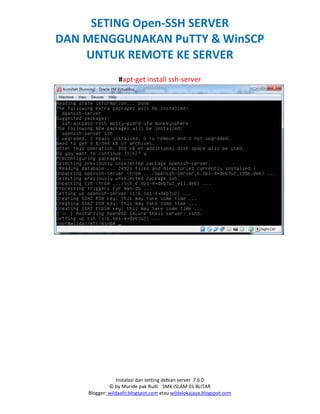

SETING Open‐SSH SERVER
DAN MENGGUNAKAN PuTTY & WinSCP
UNTUK REMOTE KE SERVER
#apt-get install ssh-server

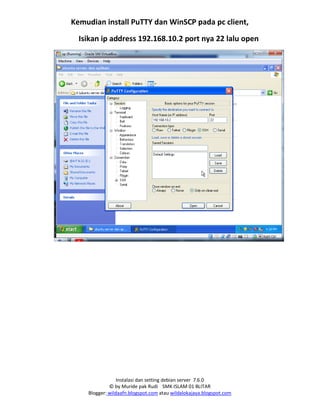

Kemudian install PuTTY dan WinSCP pada pc client,
Isikan ip address 192.168.10.2 port nya 22 lalu open

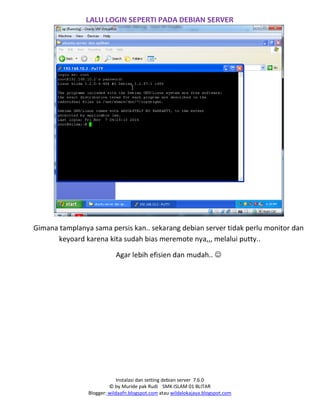

LALU LOGIN SEPERTI PADA DEBIAN SERVER
Gimana tamplanya sama persis kan.. sekarang debian server tidak perlu monitor dan
keyoard karena kita sudah bias meremote nya,,, melalui putty..
Agar lebih efisien dan mudah.. 

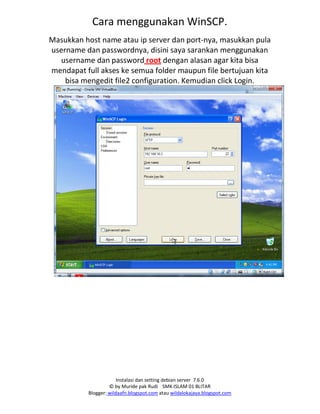

Cara menggunakan WinSCP.
Masukkan host name atau ip server dan port‐nya, masukkan pula
username dan passwordnya, disini saya sarankan menggunakan
username dan password root dengan alasan agar kita bisa
mendapat full akses ke semua folder maupun file bertujuan kita
bisa mengedit file2 configuration. Kemudian click Login.

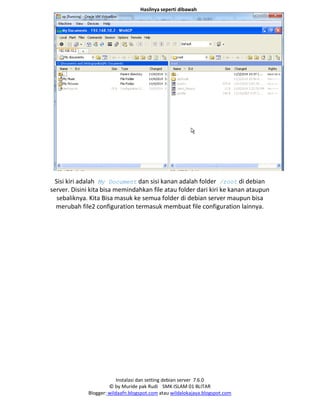

Hasilnya seperti dibawah
Sisi kiri adalah My Document dan sisi kanan adalah folder /root di debian
server. Disini kita bisa memindahkan file atau folder dari kiri ke kanan ataupun
sebaliknya. Kita Bisa masuk ke semua folder di debian server maupun bisa
merubah file2 configuration termasuk membuat file configuration lainnya.

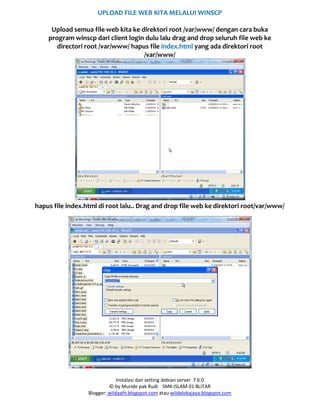

UPLOAD FILE WEB KITA MELALUI WINSCP
Upload semua file web kita ke direktori root /var/www/ dengan cara buka
program winscp dari client login dulu lalu drag and drop seluruh file web ke
directori root /var/www/ hapus file index.html yang ada direktori root
/var/www/
hapus file index.html di root lalu.. Drag and drop file web ke direktori root/var/www/

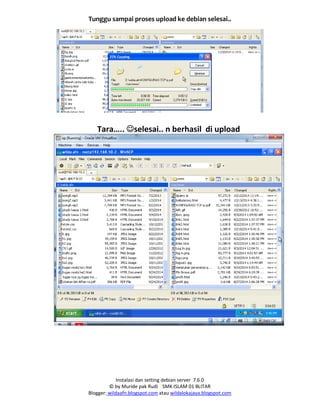

Tunggu sampai proses upload ke debian selesai..
Tara….. selesai.. n berhasil di upload

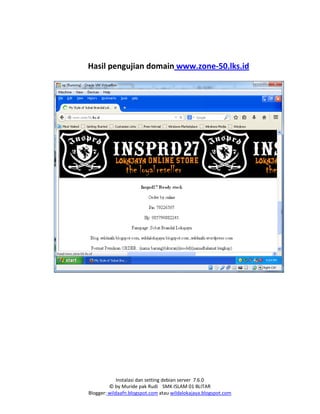

Hasil pengujian domain www.zone-50.lks.id

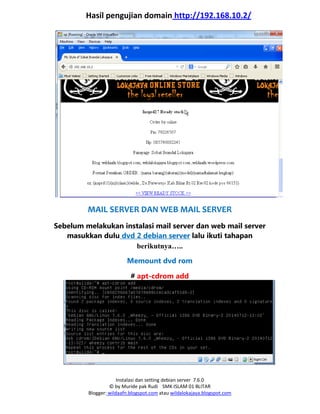

Hasil pengujian domain http://192.168.10.2/
MAIL SERVER DAN WEB MAIL SERVER
Sebelum melakukan instalasi mail server dan web mail server
masukkan dulu dvd 2 debian server lalu ikuti tahapan
berikutnya…..
Memount dvd rom
# apt-cdrom add

Instalas
© by Muride pak Rudi

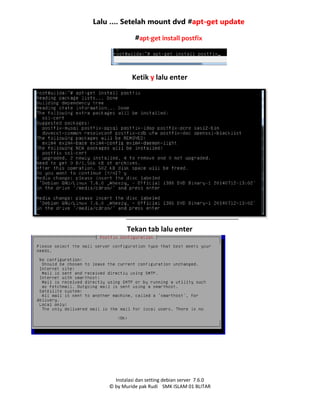

Lalu …. Setelah mount dvd
Setelah mount dvd #apt-get update
#apt-get install postfix
Ketik y lalu enter
Tekan tab lalu enter
get update

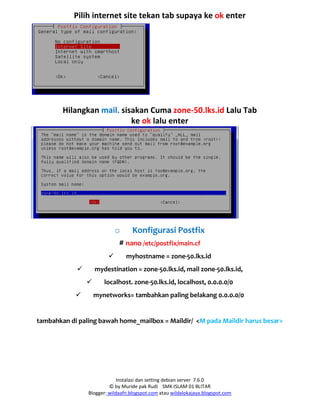

Pilih internet site tekan tab supaya ke ok enter
Hilangkan mail. sisakan Cuma zone-50.lks.id Lalu Tab
ke ok lalu enter
o Konfigurasi Postfix
# nano /etc/postfix/main.cf
 myhostname = zone-50.lks.id
 mydestination = zone-50.lks.id, mail zone-50.lks.id,
 localhost. zone-50.lks.id, localhost, 0.0.0.0/0
 mynetworks= tambahkan paling belakang 0.0.0.0/0
tambahkan di paling bawah home_mailbox = Maildir/ <M pada Maildir harus besar>

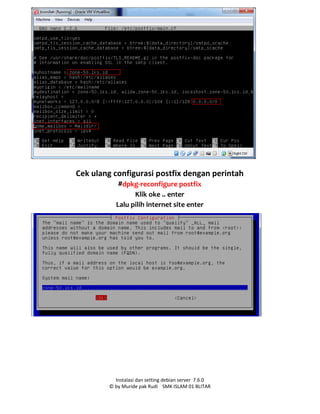

Cek ulang configurasi postfix dengan perintah
#dpkg-reconfigure postfix
Klik oke .. enter
Lalu pilih internet site enter

Untuk Root and postmaster mail recipient, dikosongkan saja lalu Enter
Tambahkan 0.0.0.0/0 pada baris terakhir jika belum ada, lalu Enter
Pilih No untuk Force synchronous update-nya.
Masukkan 0.0.0.0/0 setelah 128 pada Local networknya. lalu Enter

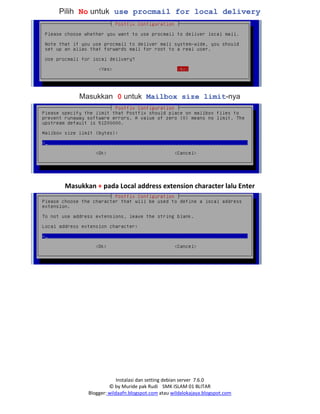

Pilih No untuk use procmail for local delivery
Masukkan 0 untuk Mailbox size limit-nya
Masukkan + pada Local address extension character lalu Enter

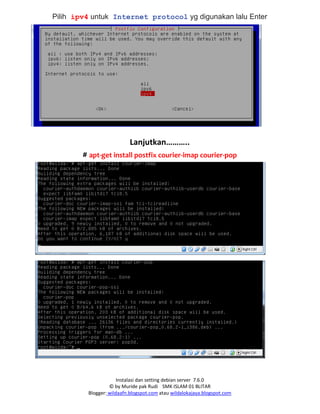

Pilih ipv4 untuk Internet protocol yg digunakan lalu Enter
Lanjutkan………..
# apt-get install postfix courier-imap courier-pop

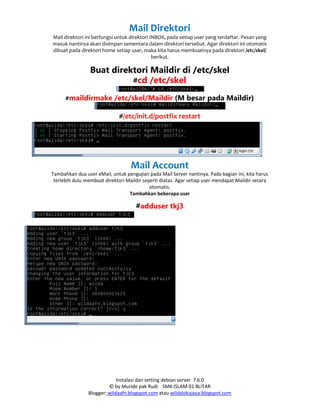

Mail Direktori
Mail direktori ini berfungsi untuk direktori INBOX, pada setiap user yang terdaftar. Pesan yang
masuk nantinya akan disimpan sementara dalam direktori tersebut. Agar direktori ini otomatis
dibuat pada direktori home setiap user, maka kita harus membuatnya pada direktori /etc/skel/
berikut.
Buat direktori Maildir di /etc/skel
#cd /etc/skel
#maildirmake /etc/skel/Maildir (M besar pada Maildir)
#/etc/init.d/postfix restart
Mail Account
Tambahkan dua user eMail, untuk pengujian pada Mail Server nantinya. Pada bagian ini, kita harus
terlebih dulu membuat direktori Maildir seperti diatas. Agar setiap user mendapat Maildir secara
otomatis.
Tambahkan beberapa user
#adduser tkj3

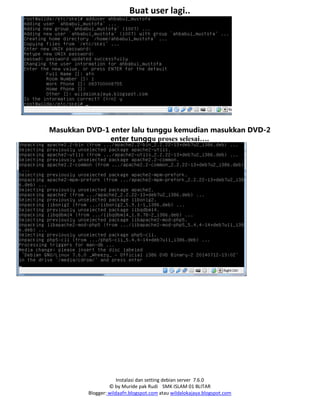

Buat user lagi..
WEB MAIL
#apt-get install squirrelmail
Masukkan DVD-1 enter lalu tunggu kemudian masukkan DVD-2
enter tunggu proses selesai….

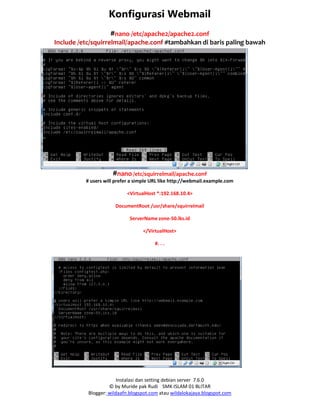

Konfigurasi Webmail
#nano /etc/apache2/apache2.conf
Include /etc/squirrelmail/apache.conf #tambahkan di baris paling bawah
#nano /etc/squirrelmail/apache.conf
# users will prefer a simple URL like http://webmail.example.com
<VirtualHost *:192.168.10.4>
DocumentRoot /usr/share/squirrelmail
ServerName zone-50.lks.id
</VirtualHost>
#. . .

© by Murid e pak Rudi
Email: wildaafn@gmail.com blog : wildaafn.blogspot.com

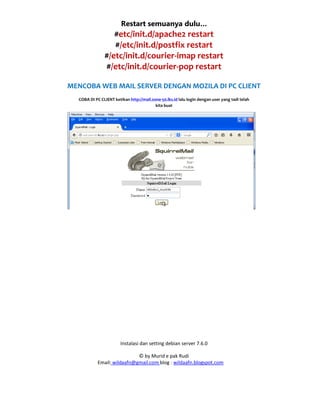

Restart semuanya dulu…
#etc/init.d/apache2 restart
#/etc/init.d/postfix restart
#/etc/init.d/courier-imap restart
#/etc/init.d/courier-pop restart
MENCOBA WEB MAIL SERVER DENGAN MOZILA DI PC CLIENT
COBA DI PC CLIENT ketikan http://mail.zone-50.lks.id lalu login dengan user yang tadi telah
kita buat

Silahkan login dalam hal ini saya login dengan user ahbabul_mustofa lalu
mencoba kirim email ke user yang lain dalam
contoh ke user tkj3
Sign out dulu lalu cek apakah user tkj3@ zone-50.lks.id sudah menerima pesan dari
Ahbabul_mustofa@ zone-50.lks.id
Login dengan user tkj3

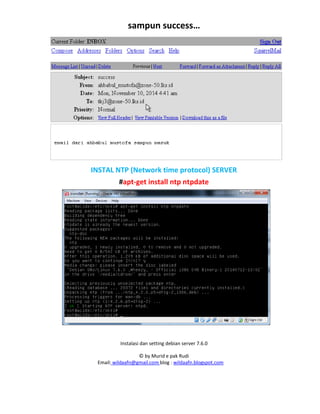

sampun success…
INSTAL NTP (Network time protocol) SERVER
#apt-get install ntp ntpdate

^Konfigurasi Ntp^
#nano /etc/ntp.conf
Hilangkan tanda pagar # pada statsdir /var/log/ntpstats/ dan server ntp ganti
dengan ntp.zone-50.lks.id

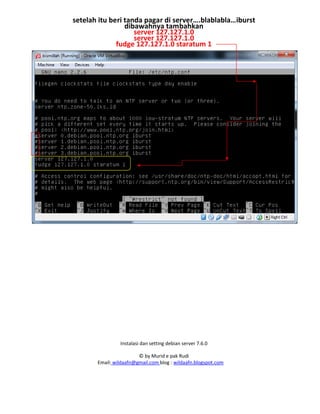

setelah itu beri tanda pagar di server….blablabla…iburst
dibawahnya tambahkan
server 127.127.1.0
server 127.127.1.0
fudge 127.127.1.0 staratum 1

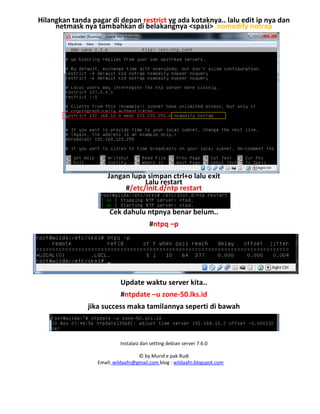

Hilangkan tanda pagar di depan restrict yg ada kotaknya.. lalu edit ip nya dan
netmask nya tambahkan di belakangnya <spasi> nomodify notrap
Jangan lupa simpan ctrl+o lalu exit
Lalu restart
#/etc/init.d/ntp restart
Cek dahulu ntpnya benar belum..
#ntpq –p
Update waktu server kita..
#ntpdate –u zone-50.lks.id
jika success maka tamilannya seperti di bawah

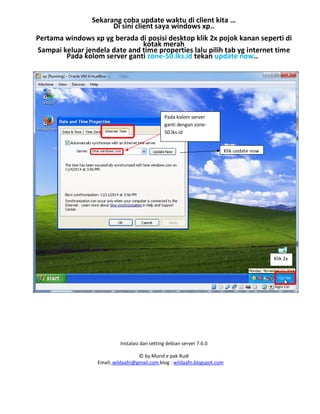

Sekarang coba update waktu di client kita …
Di sini client saya windows xp..
Pertama windows xp yg berada di posisi desktop klik 2x pojok kanan seperti di
kotak merah
Sampai keluar jendela date and time properties lalu pilih tab yg internet time
Pada kolom server ganti zone-50.lks.id tekan update now..
Klik 2x
Pada kolom server
ganti dengan zone-
50.lks.id
Klik update now

Jika berhasil tampilannya seperti di bawah ini…klik apply and success bray..
Taaaaraaa… alhamdulilah… 

Sekarang kita buat virtual host …
Masuk directory bind
#cd /etc/bind
Lalu edit di db.zone-50.lks.id
#nano db.zone-50.lks.id
Lalu tulis seperti dibawah di kotak merah
Maksutnya tkj3 itu conical name dengan www gitu…
Ctrl+o lalu exit

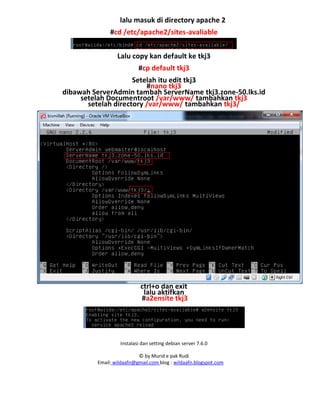

lalu masuk di directory apache 2
#cd /etc/apache2/sites-avaliable
Lalu copy kan default ke tkj3
#cp default tkj3
Setelah itu edit tkj3
#nano tkj3
dibawah ServerAdmin tambah ServerName tkj3.zone-50.lks.id
setelah Documentroot /var/www/ tambahkan tkj3
setelah directory /var/www/ tambahkan tkj3/
ctrl+o dan exit
lalu aktifkan
#a2ensite tkj3

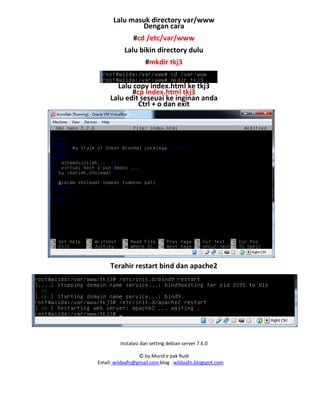

Lalu masuk directory var/www
Dengan cara
#cd /etc/var/www
Lalu bikin directory dulu
#mkdir tkj3
Lalu copy index.html ke tkj3
#cp index.html tkj3
Lalu edit seseuai ke inginan anda
Ctrl + o dan exit
Terahir restart bind dan apache2

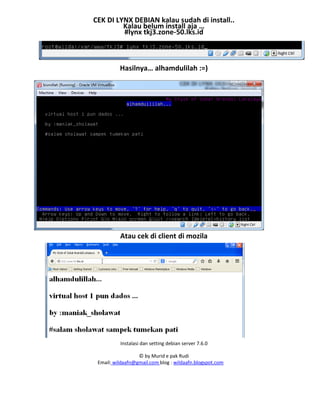

CEK DI LYNX DEBIAN kalau sudah di install..
Kalau belum install aja …
#lynx tkj3.zone-50.lks.id
Hasilnya… alhamdulilah :=)
Atau cek di client di mozila

ALHAMDULILLAH SEKIAN MODUL INI SAYA BUAT UNTUK TUGAS.. PAK RUDI
APABILA ADA KURANGNYA SEMATA-MATA ADALAH KARENA SAYA
APABILA ADA LEBIHNYA
KESEMPURNAAN HANYA MILIK ALLAH SWT ..
IRINGI LANGKAH KITA DENGAN BACAAN SHOLAWAT
DENGAN MEMBACA SHOLAWAT HATI KITA AKAN
TENANG DAN DAMAI INSYALLAH…
@BY:BOCAH BELAJAR MBENEH
BAYANGANE
PAK RUDI 

Instalasi DNS, Web dan Mail Debian

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Viewers also liked

Viewers also liked (20)

Similar to Instalasi DNS, Web dan Mail Debian

Similar to Instalasi DNS, Web dan Mail Debian (20)

Instalasi DNS, Web dan Mail Debian
