MIKROKONTROLER
Organisasi Memori
PERTEMUAN 3

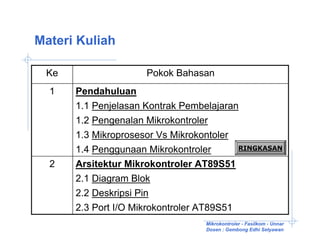

Materi Kuliah

Ke Pokok Bahasan
1 Pendahuluan
1.1 Penjelasan Kontrak Pembelajaran
1.2 Pengenalan Mikrokontroler
1.3 Mikroprosesor Vs Mikrokontoler
1.4 Penggunaan Mikrokontroler RINGKASAN

2 Arsitektur Mikrokontroler AT89S51
2.1 Diagram Blok
2.2 Deskripsi Pin
2.3 Port I/O Mikrokontroler AT89S51
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

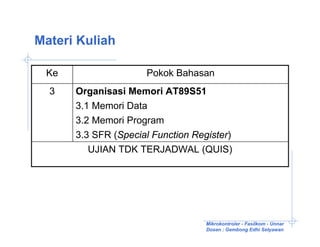

Materi Kuliah

Ke Pokok Bahasan
3 Organisasi Memori AT89S51
3.1 Memori Data
3.2 Memori Program
3.3 SFR (Special Function Register)
UJIAN TDK TERJADWAL (QUIS)

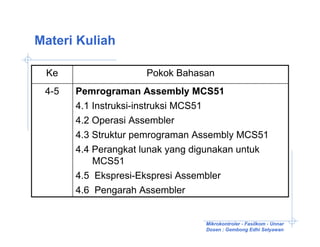

Materi Kuliah

Ke Pokok Bahasan
4-5 Pemrograman Assembly MCS51
4.1 Instruksi-instruksi MCS51
4.2 Operasi Assembler
4.3 Struktur pemrograman Assembly MCS51
4.4 Perangkat lunak yang digunakan untuk
MCS51
4.5 Ekspresi-Ekspresi Assembler
4.6 Pengarah Assembler

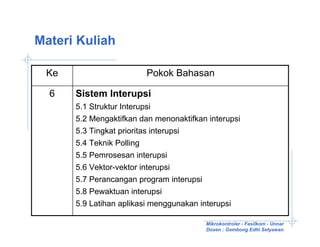

Materi Kuliah

Ke Pokok Bahasan

6 Sistem Interupsi
5.1 Struktur Interupsi
5.2 Mengaktifkan dan menonaktifkan interupsi
5.3 Tingkat prioritas interupsi
5.4 Teknik Polling
5.5 Pemrosesan interupsi
5.6 Vektor-vektor interupsi
5.7 Perancangan program interupsi
5.8 Pewaktuan interupsi
5.9 Latihan aplikasi menggunakan interupsi

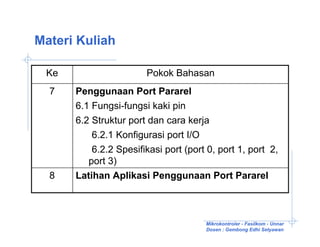

Materi Kuliah

Ke Pokok Bahasan
7 Penggunaan Port Pararel
6.1 Fungsi-fungsi kaki pin
6.2 Struktur port dan cara kerja
6.2.1 Konfigurasi port I/O
6.2.2 Spesifikasi port (port 0, port 1, port 2,
port 3)
8 Latihan Aplikasi Penggunaan Port Pararel

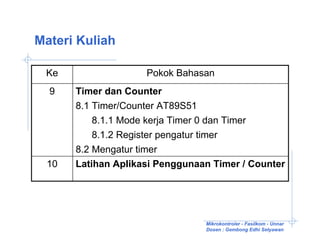

Materi Kuliah

Ke Pokok Bahasan
9 Timer dan Counter
8.1 Timer/Counter AT89S51
8.1.1 Mode kerja Timer 0 dan Timer
8.1.2 Register pengatur timer
8.2 Mengatur timer
10 Latihan Aplikasi Penggunaan Timer / Counter

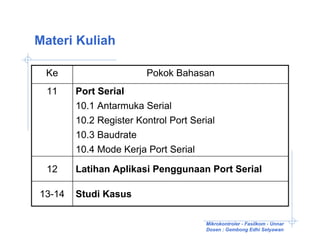

Materi Kuliah

Ke Pokok Bahasan
11 Port Serial
10.1 Antarmuka Serial
10.2 Register Kontrol Port Serial
10.3 Baudrate
10.4 Mode Kerja Port Serial

12 Latihan Aplikasi Penggunaan Port Serial

13-14 Studi Kasus


Ringkasan Arsitektur Mikrokontroler

SAP Mikrokontroler - Fasilkom - Unnar

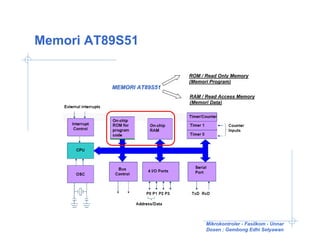

Memori AT89S51

ROM / Read Only Memory
(Memori Program)
MEMORI AT89S51
RAM / Read Access Memory
(Memori Data)

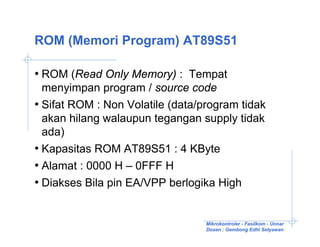

ROM (Memori Program) AT89S51

• ROM (Read Only Memory) : Tempat
menyimpan program / source code
• Sifat ROM : Non Volatile (data/program tidak
akan hilang walaupun tegangan supply tidak
ada)
• Kapasitas ROM AT89S51 : 4 KByte
• Alamat : 0000 H – 0FFF H
• Diakses Bila pin EA/VPP berlogika High

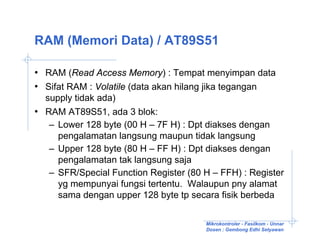

RAM (Memori Data) / AT89S51

• RAM (Read Access Memory) : Tempat menyimpan data
• Sifat RAM : Volatile (data akan hilang jika tegangan
supply tidak ada)
• RAM AT89S51, ada 3 blok:
– Lower 128 byte (00 H – 7F H) : Dpt diakses dengan
pengalamatan langsung maupun tidak langsung
– Upper 128 byte (80 H – FF H) : Dpt diakses dengan
pengalamatan tak langsung saja
– SFR/Special Function Register (80 H – FFH) : Register
yg mempunyai fungsi tertentu. Walaupun pny alamat
sama dengan upper 128 byte tp secara fisik berbeda

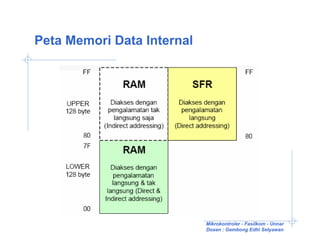

Peta Memori Data Internal

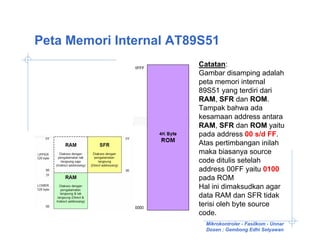

Peta Memori Internal AT89S51
Catatan:
Gambar disamping adalah
peta memori internal
89S51 yang terdiri dari
RAM, SFR dan ROM.
Tampak bahwa ada
kesamaan address antara
RAM, SFR dan ROM yaitu
pada address 00 s/d FF.
Atas pertimbangan inilah
maka biasanya source
code ditulis setelah
address 00FF yaitu 0100
pada ROM
Hal ini dimaksudkan agar
data RAM dan SFR tidak
terisi oleh byte source
code.

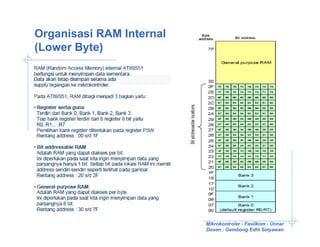

Organisasi RAM Internal
(Lower Byte)

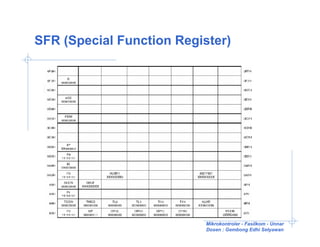

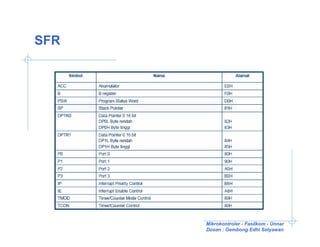

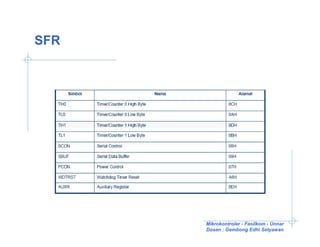

SFR (Special Function Register)


SFR

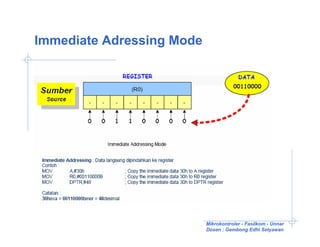

Immediate Adressing Mode

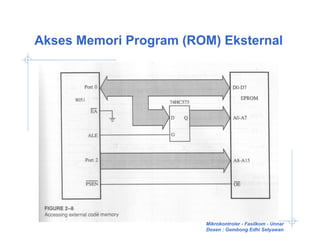

Akses Memori Program (ROM) Eksternal

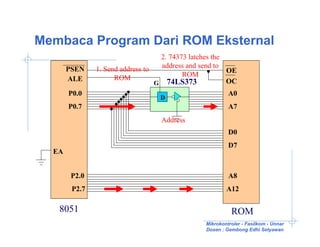

Membaca Program Dari ROM Eksternal
2. 74373 latches the
PSEN 1. Send address to address and send to
OE
ROM ROM
ALE OC
G 74LS373
P0.0 A0
D
P0.7 A7
Address
D0
D7
EA

P2.0 A8
P2.7 A12

8051 ROM

Membaca Program Dari ROM Eksternal

PSEN OE
ALE 74LS373 OC
G
P0.0 A0
D
P0.7 A7

D0
D7
EA

P2.0 A8
P2.7 A12

8051 ROM

Akses RAM/ROM Eksternal Lebih Dari 1

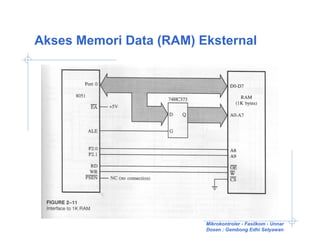

Akses Memori Data (RAM) Eksternal

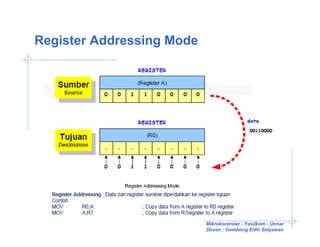

Register Addressing Mode

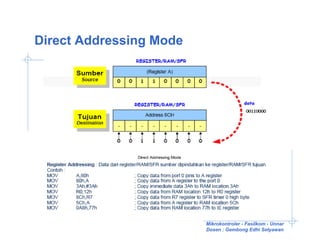

Direct Addressing Mode

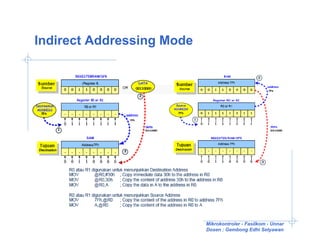

Indirect Addressing Mode
