Dokumen ini membahas tentang mikrokontroler AT89S51, mencakup pengenalan, arsitektur, organisasi memori, serta instruksi-instruksi dalam bahasa assembly. Materi kuliah juga mencakup sistem interupsi, penggunaan port paralel, timer, counter, dan port serial dengan contoh aplikasi dalam pemrograman. Selain itu, dokumen ini menjelaskan operasi aritmatika seperti penjumlahan dan pengurangan, serta penggunaan flag dalam operasi tersebut.

1. MIKROKONTROLER
INSTRUKSI-INSTRUKSI
BAHASA ASSEMBLY 9051
PERTEMUAN 6

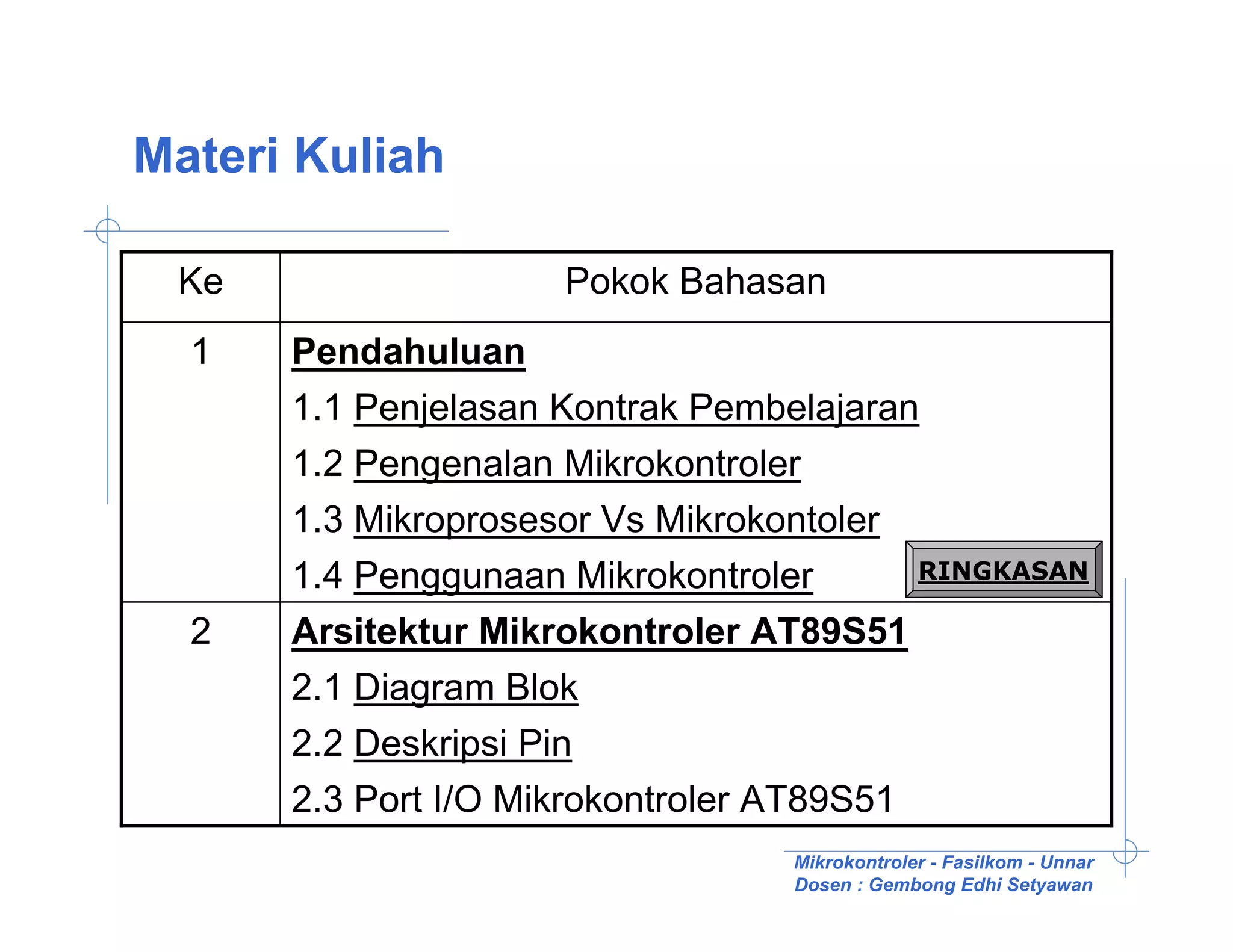

2. Materi Kuliah
Ke Pokok Bahasan
1 Pendahuluan
1.1 Penjelasan Kontrak Pembelajaran
1.2 Pengenalan Mikrokontroler
1.3 Mikroprosesor Vs Mikrokontoler
1.4 Penggunaan Mikrokontroler RINGKASAN
2 Arsitektur Mikrokontroler AT89S51
2.1 Diagram Blok
2.2 Deskripsi Pin
2.3 Port I/O Mikrokontroler AT89S51
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

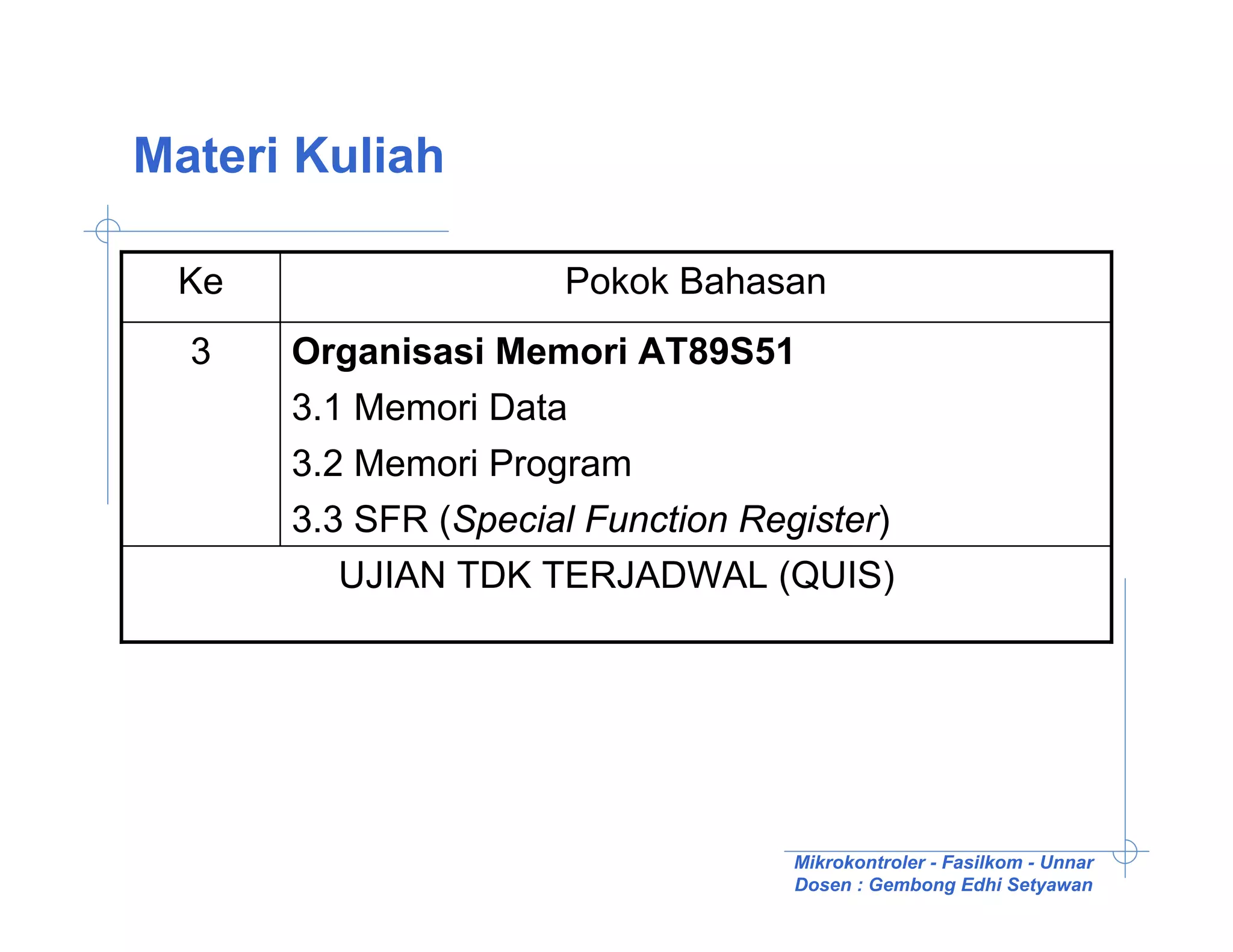

3. Materi Kuliah
Ke Pokok Bahasan
3 Organisasi Memori AT89S51
3.1 Memori Data
3.2 Memori Program
3.3 SFR (Special Function Register)
UJIAN TDK TERJADWAL (QUIS)
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

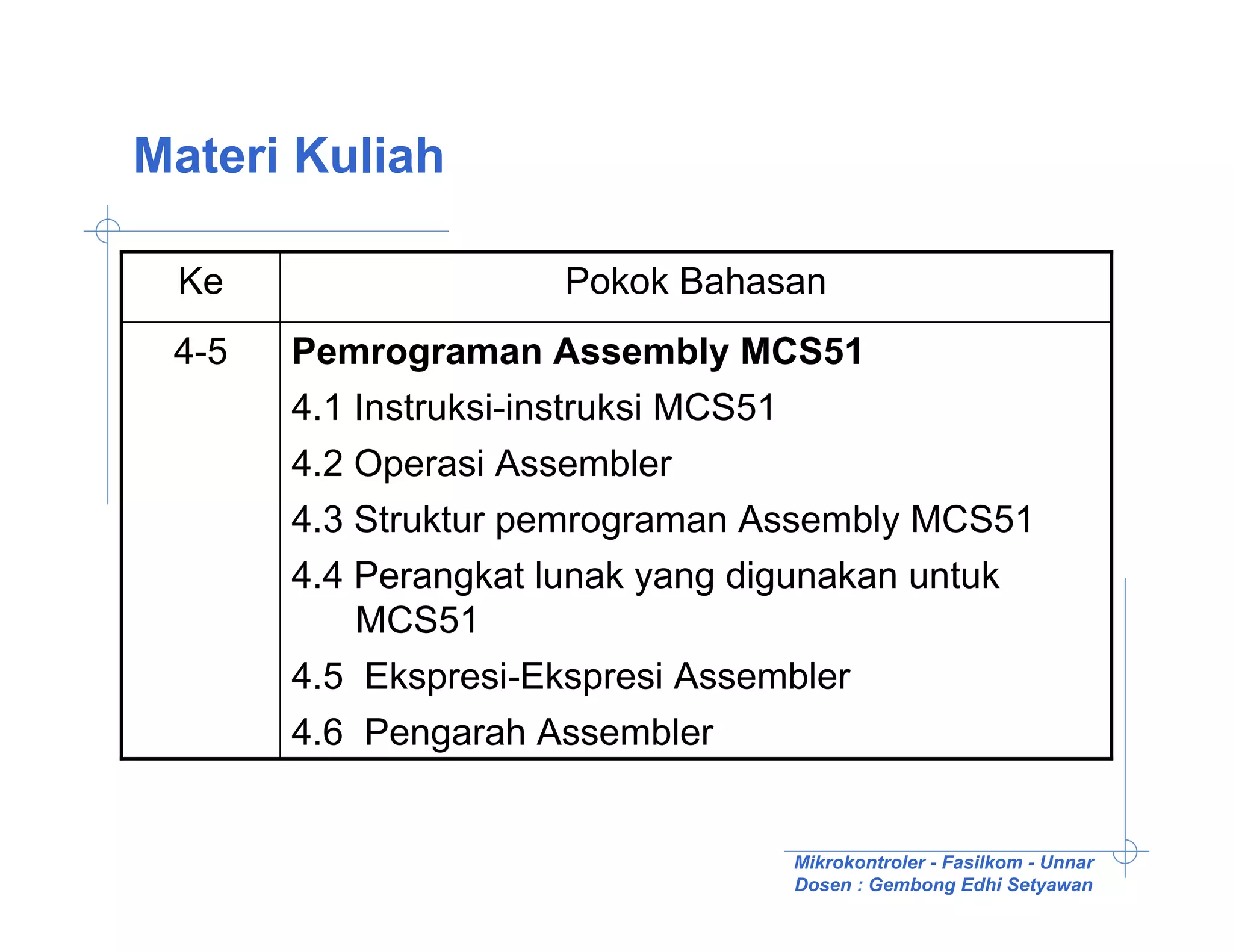

4. Materi Kuliah
Ke Pokok Bahasan
4-5 Pemrograman Assembly MCS51
4.1 Instruksi-instruksi MCS51
4.2 Operasi Assembler
4.3 Struktur pemrograman Assembly MCS51
4.4 Perangkat lunak yang digunakan untuk
MCS51
4.5 Ekspresi-Ekspresi Assembler
4.6 Pengarah Assembler
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

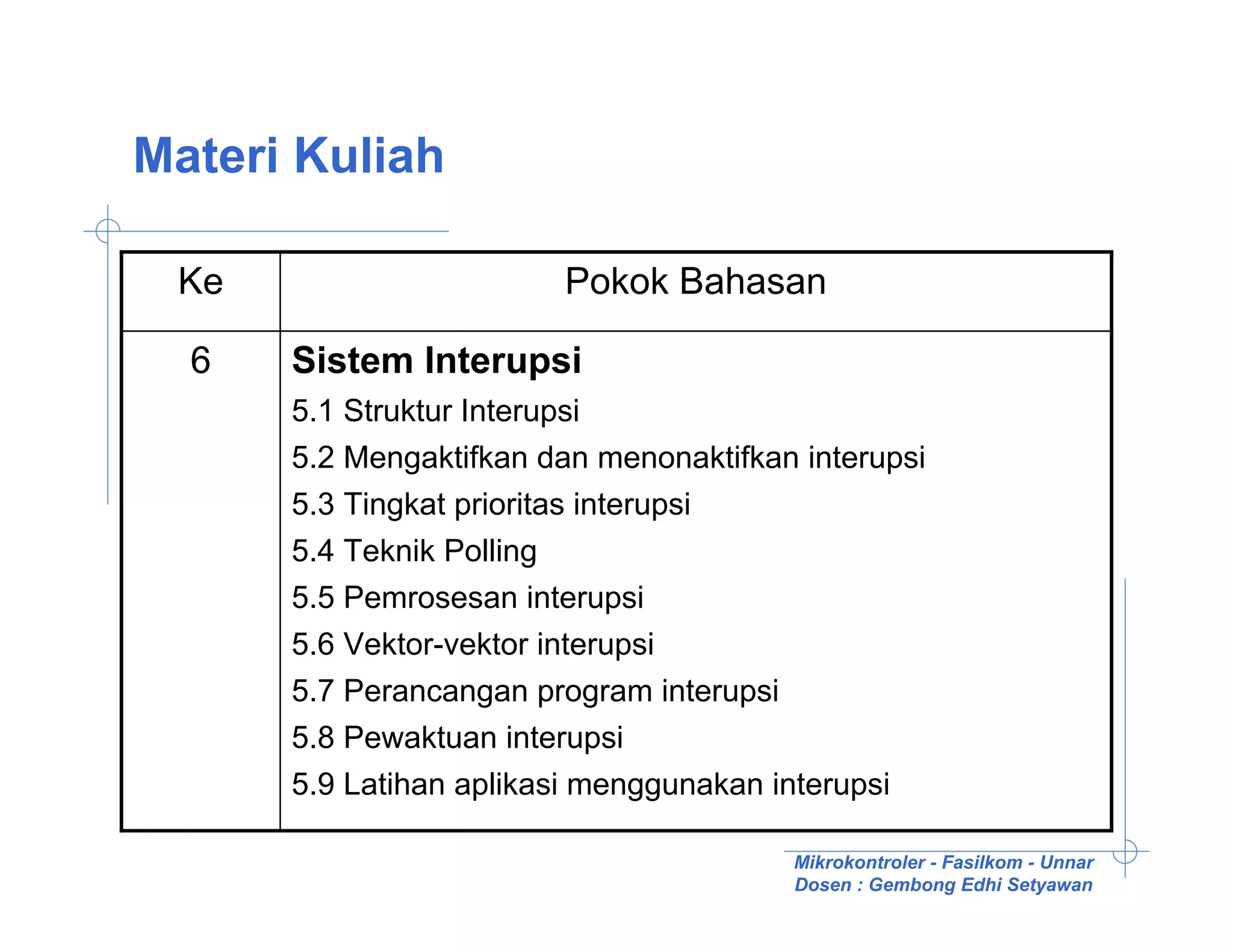

5. Materi Kuliah
Ke Pokok Bahasan
6 Sistem Interupsi
5.1 Struktur Interupsi
5.2 Mengaktifkan dan menonaktifkan interupsi
5.3 Tingkat prioritas interupsi
5.4 Teknik Polling
5.5 Pemrosesan interupsi
5.6 Vektor-vektor interupsi
5.7 Perancangan program interupsi
5.8 Pewaktuan interupsi
5.9 Latihan aplikasi menggunakan interupsi
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

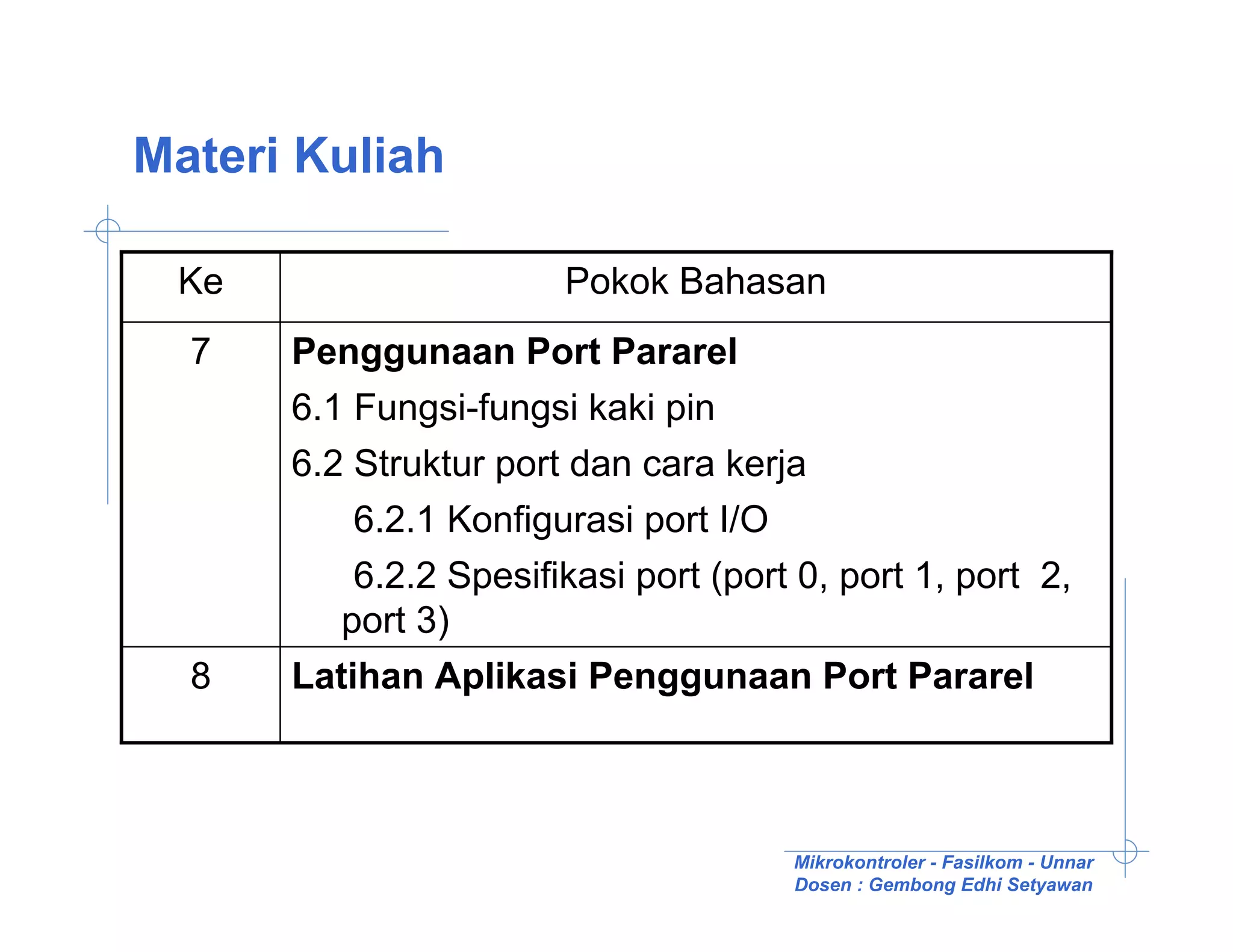

6. Materi Kuliah
Ke Pokok Bahasan
7 Penggunaan Port Pararel
6.1 Fungsi-fungsi kaki pin
6.2 Struktur port dan cara kerja
6.2.1 Konfigurasi port I/O
6.2.2 Spesifikasi port (port 0, port 1, port 2,
port 3)
8 Latihan Aplikasi Penggunaan Port Pararel
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

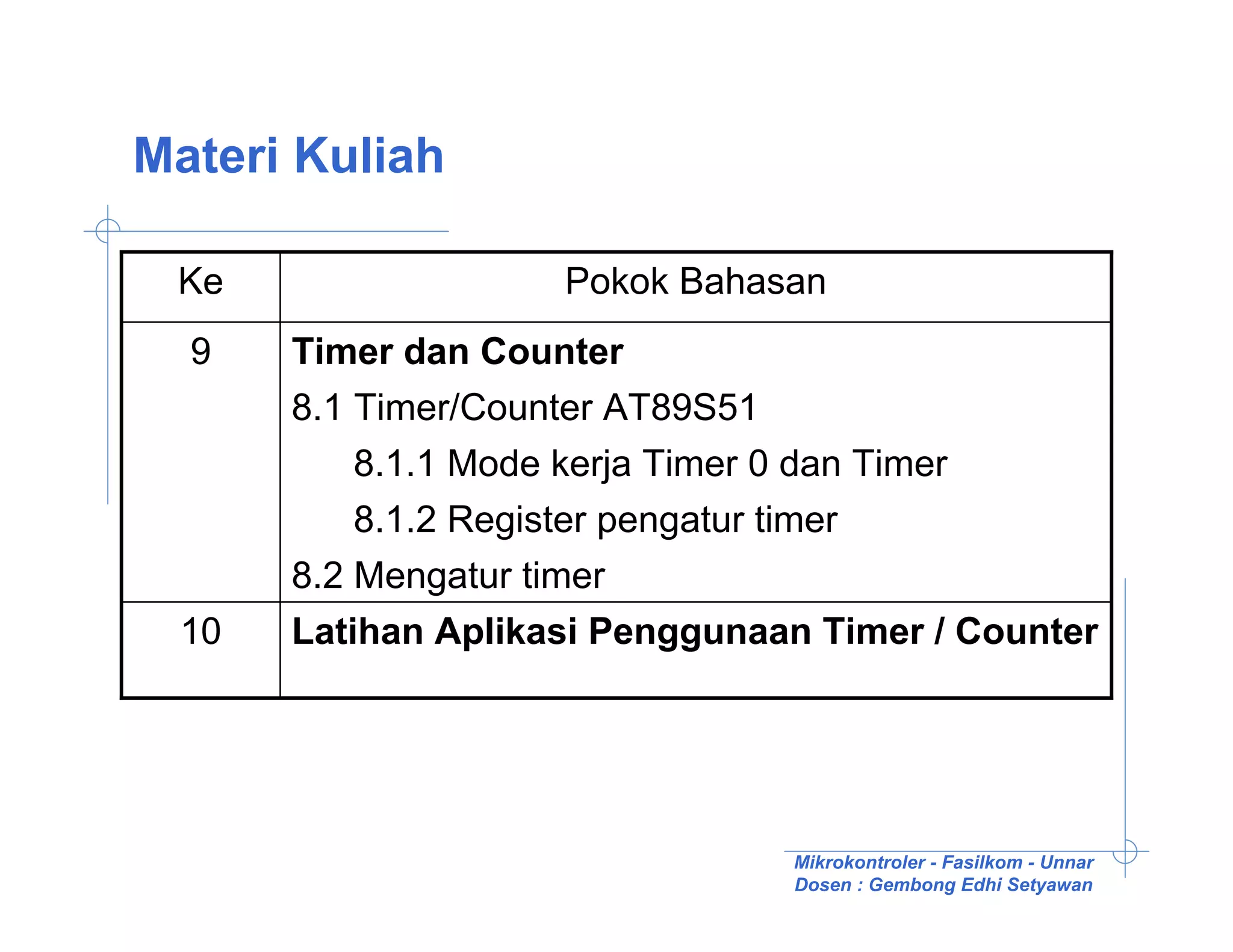

7. Materi Kuliah
Ke Pokok Bahasan
9 Timer dan Counter
8.1 Timer/Counter AT89S51
8.1.1 Mode kerja Timer 0 dan Timer
8.1.2 Register pengatur timer
8.2 Mengatur timer
10 Latihan Aplikasi Penggunaan Timer / Counter
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

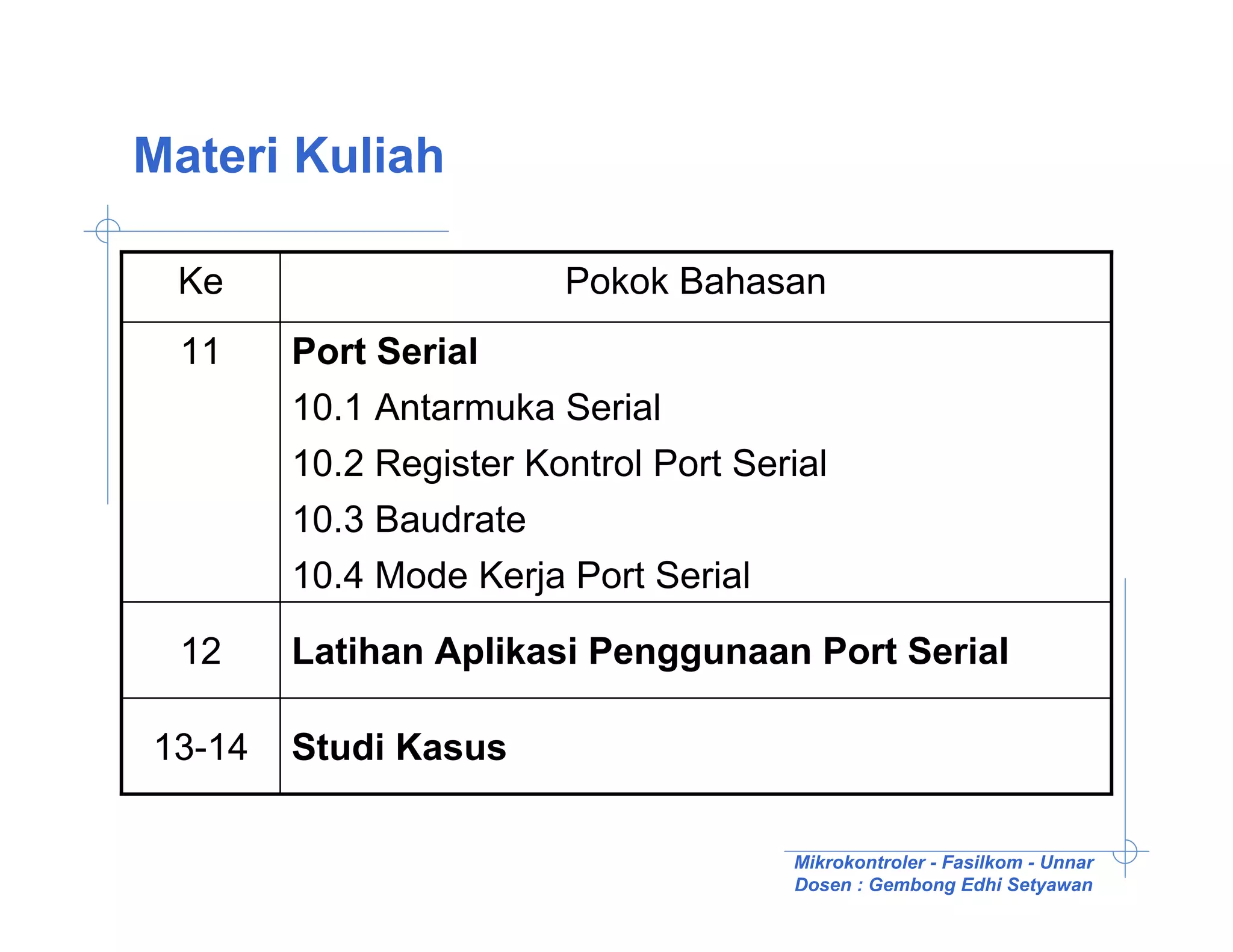

8. Materi Kuliah
Ke Pokok Bahasan
11 Port Serial
10.1 Antarmuka Serial
10.2 Register Kontrol Port Serial
10.3 Baudrate
10.4 Mode Kerja Port Serial
12 Latihan Aplikasi Penggunaan Port Serial
13-14 Studi Kasus
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

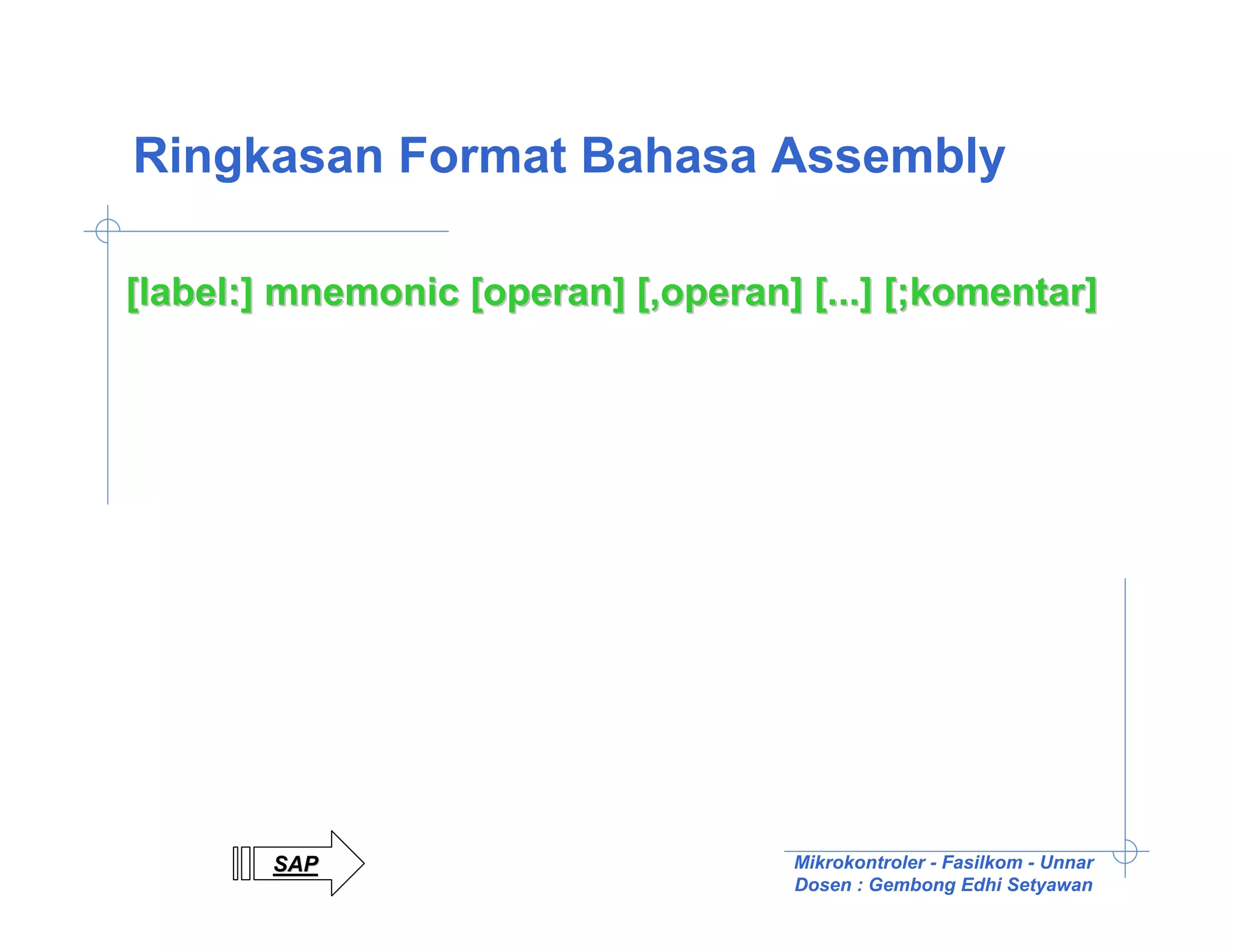

9. Ringkasan Format Bahasa Assembly
[label:] mnemonic [operan] [,operan] [...] [;komentar]
SAP Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

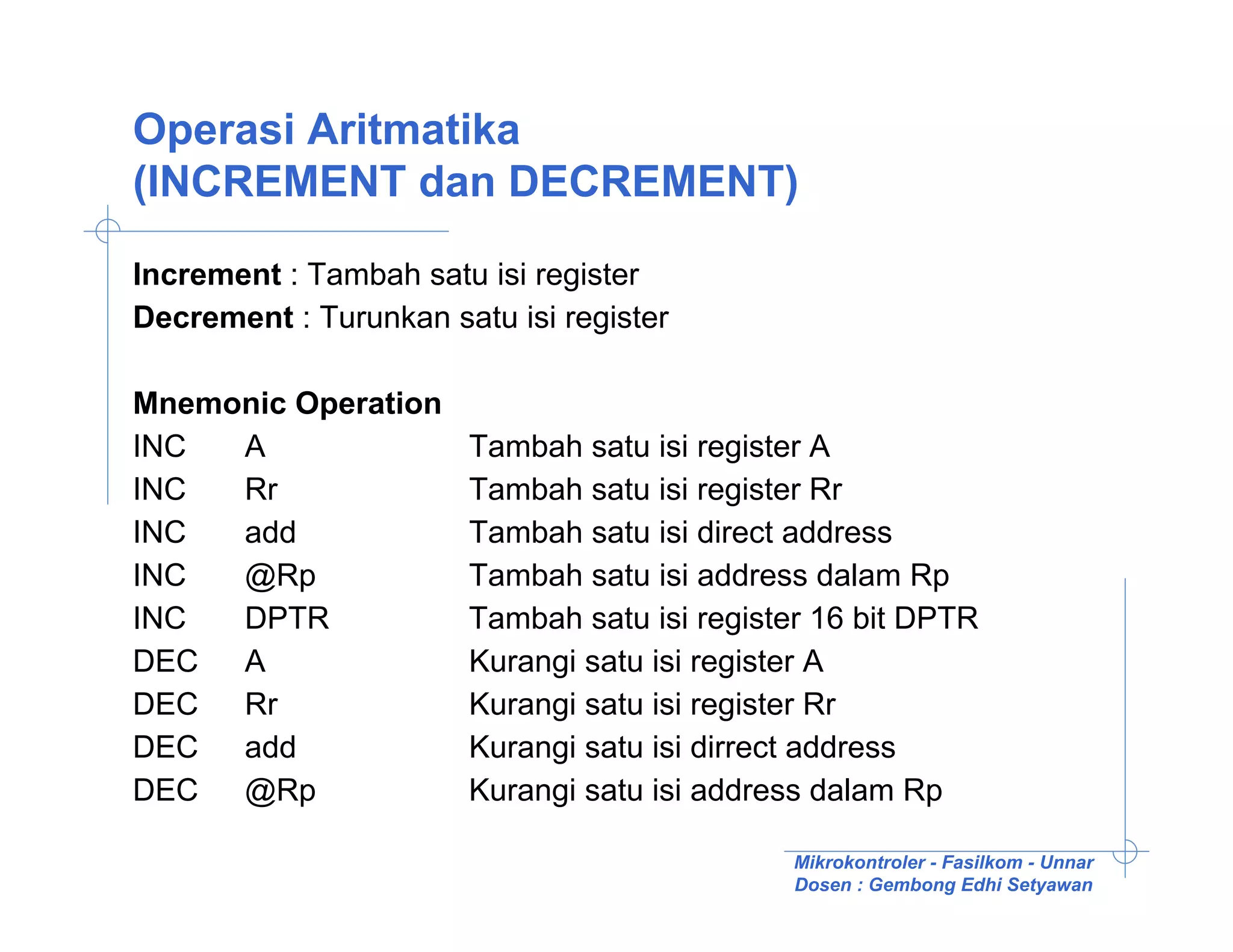

10. Operasi Aritmatika
(INCREMENT dan DECREMENT)
Increment : Tambah satu isi register
Decrement : Turunkan satu isi register
Mnemonic Operation
INC A Tambah satu isi register A
INC Rr Tambah satu isi register Rr
INC add Tambah satu isi direct address
INC @Rp Tambah satu isi address dalam Rp
INC DPTR Tambah satu isi register 16 bit DPTR
DEC A Kurangi satu isi register A
DEC Rr Kurangi satu isi register Rr
DEC add Kurangi satu isi dirrect address
DEC @Rp Kurangi satu isi address dalam Rp
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

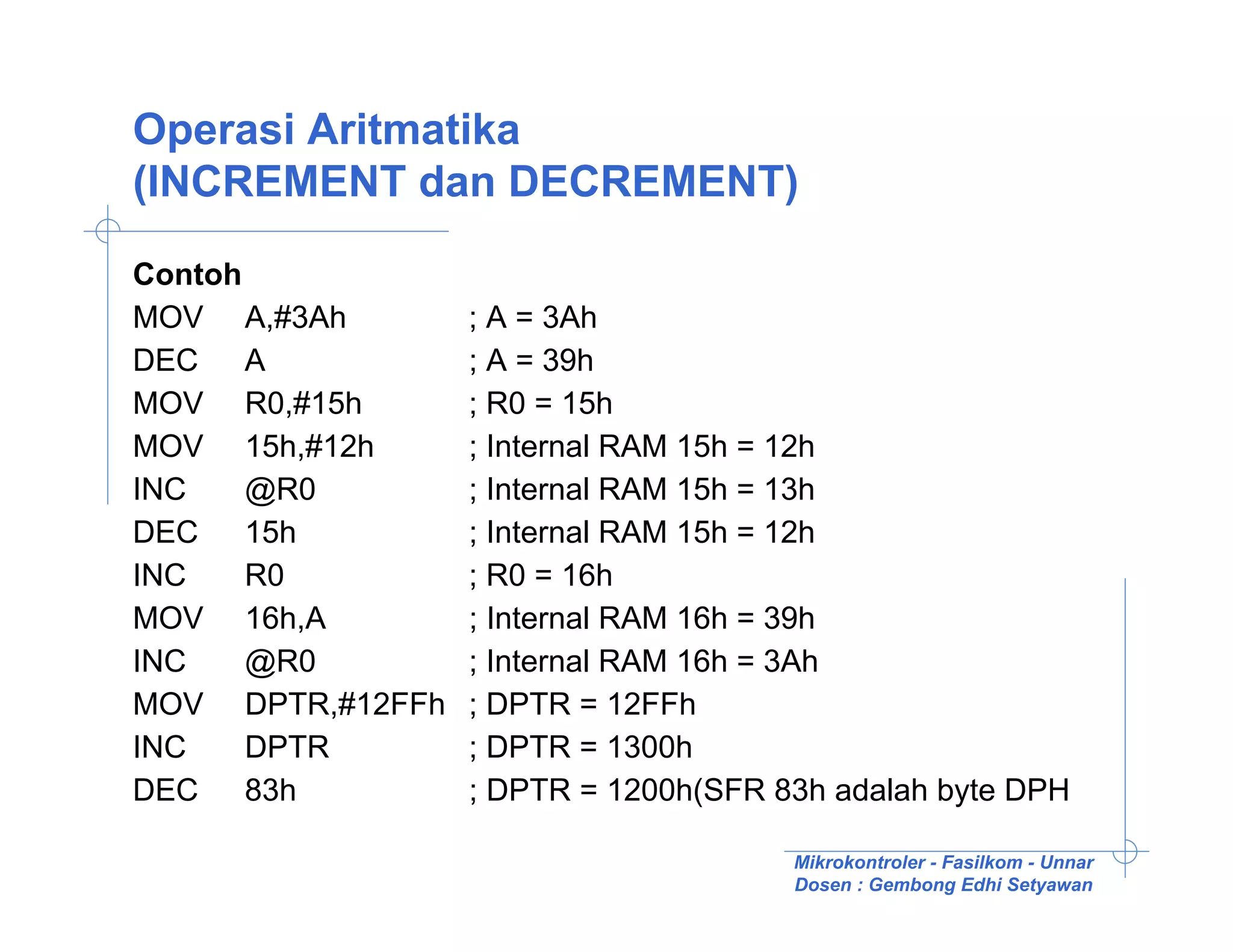

11. Operasi Aritmatika
(INCREMENT dan DECREMENT)
Contoh
MOV A,#3Ah ; A = 3Ah
DEC A ; A = 39h
MOV R0,#15h ; R0 = 15h
MOV 15h,#12h ; Internal RAM 15h = 12h
INC @R0 ; Internal RAM 15h = 13h
DEC 15h ; Internal RAM 15h = 12h
INC R0 ; R0 = 16h
MOV 16h,A ; Internal RAM 16h = 39h
INC @R0 ; Internal RAM 16h = 3Ah
MOV DPTR,#12FFh ; DPTR = 12FFh
INC DPTR ; DPTR = 1300h
DEC 83h ; DPTR = 1200h(SFR 83h adalah byte DPH
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

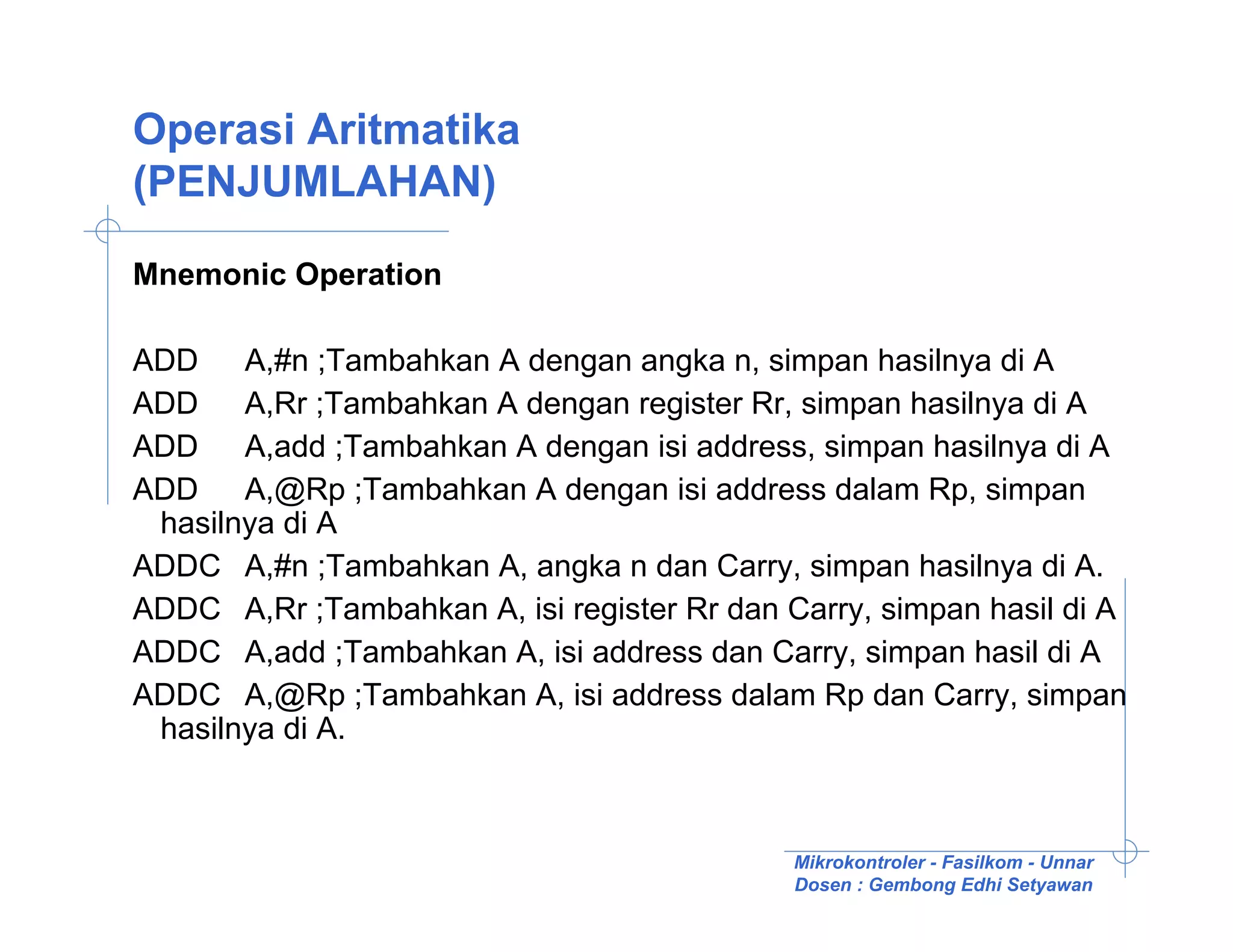

12. Operasi Aritmatika
(PENJUMLAHAN)
Mnemonic Operation
ADD A,#n ;Tambahkan A dengan angka n, simpan hasilnya di A
ADD A,Rr ;Tambahkan A dengan register Rr, simpan hasilnya di A
ADD A,add ;Tambahkan A dengan isi address, simpan hasilnya di A
ADD A,@Rp ;Tambahkan A dengan isi address dalam Rp, simpan
hasilnya di A
ADDC A,#n ;Tambahkan A, angka n dan Carry, simpan hasilnya di A.
ADDC A,Rr ;Tambahkan A, isi register Rr dan Carry, simpan hasil di A
ADDC A,add ;Tambahkan A, isi address dan Carry, simpan hasil di A
ADDC A,@Rp ;Tambahkan A, isi address dalam Rp dan Carry, simpan
hasilnya di A.
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

13. Operasi Aritmatika
(PENJUMLAHAN)
Catatan :
• Carry flag (C) akan 1 jika terdapat carry pada bit ke-7.
• Auxilliary Carry flag (AC) akan 1 jika terdapat carry pada bit ke-3.
• Over Flow flag (OV) akan 1 jika terdapat carry pada bit ke-7, tapi tidak
terdapat carry pada bit ke-6 atau
• terdapat carry pada bit ke-6 tetapi tidak pada bit ke-7, dimana dapat
dieksperikan dengan operasi logika sbb :
• OV = C7 XOR C6
Penjumlahan tak bertanda dan bertanda
• Unsigned and Signed Addition
• Unsigned number : 0 s/d 255d atau 00000000b s/d 11111111b
• Signed number : -128d s/d +127d atau 1000000b s/d 01111111b
• Penjumlahan unsigned number dapat menghasilkan carry flag jika hasil
penjumlahan melebihi FFh, atau
• borrow flag jika angka pengurang lebih besar dari yang dikurangi.
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

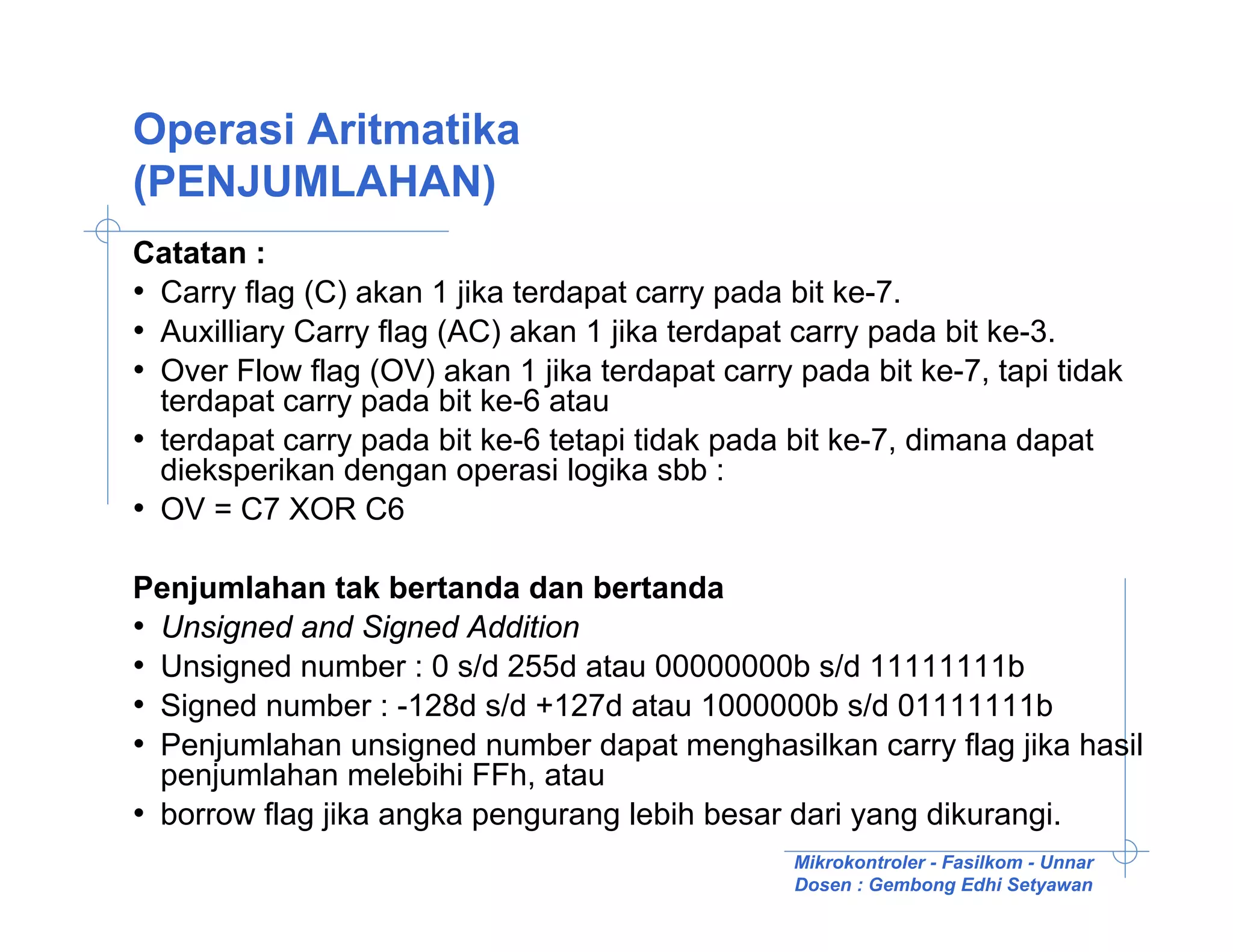

14. Operasi Aritmatika
(PENJUMLAHAN)
Catatan :
• Carry flag (C) akan 1 jika terdapat carry pada bit ke-7.
• Auxilliary Carry flag (AC) akan 1 jika terdapat carry pada bit ke-3.
• Over Flow flag (OV) akan 1 jika terdapat carry pada bit ke-7, tapi tidak
terdapat carry pada bit ke-6 atau
• terdapat carry pada bit ke-6 tetapi tidak pada bit ke-7, dimana dapat
dieksperikan dengan operasi logika sbb :
• OV = C7 XOR C6
Penjumlahan tak bertanda dan bertanda
• Unsigned and Signed Addition
• Unsigned number : 0 s/d 255d atau 00000000b s/d 11111111b
• Signed number : -128d s/d +127d atau 1000000b s/d 01111111b
• Penjumlahan unsigned number dapat menghasilkan carry flag jika hasil
penjumlahan melebihi FFh, atau
• borrow flag jika angka pengurang lebih besar dari yang dikurangi.
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

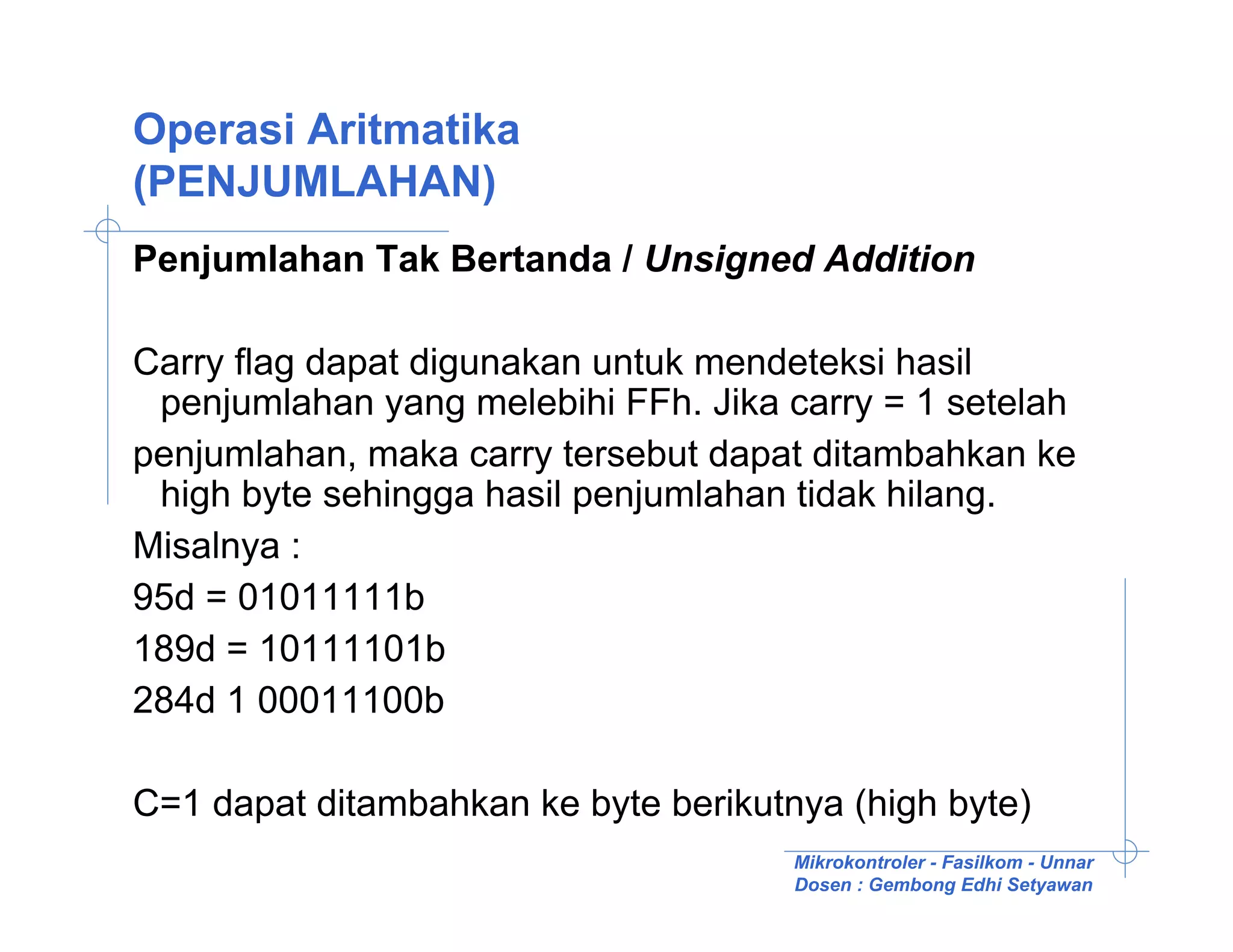

15. Operasi Aritmatika
(PENJUMLAHAN)
Penjumlahan Tak Bertanda / Unsigned Addition
Carry flag dapat digunakan untuk mendeteksi hasil
penjumlahan yang melebihi FFh. Jika carry = 1 setelah
penjumlahan, maka carry tersebut dapat ditambahkan ke
high byte sehingga hasil penjumlahan tidak hilang.
Misalnya :
95d = 01011111b
189d = 10111101b
284d 1 00011100b
C=1 dapat ditambahkan ke byte berikutnya (high byte)
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

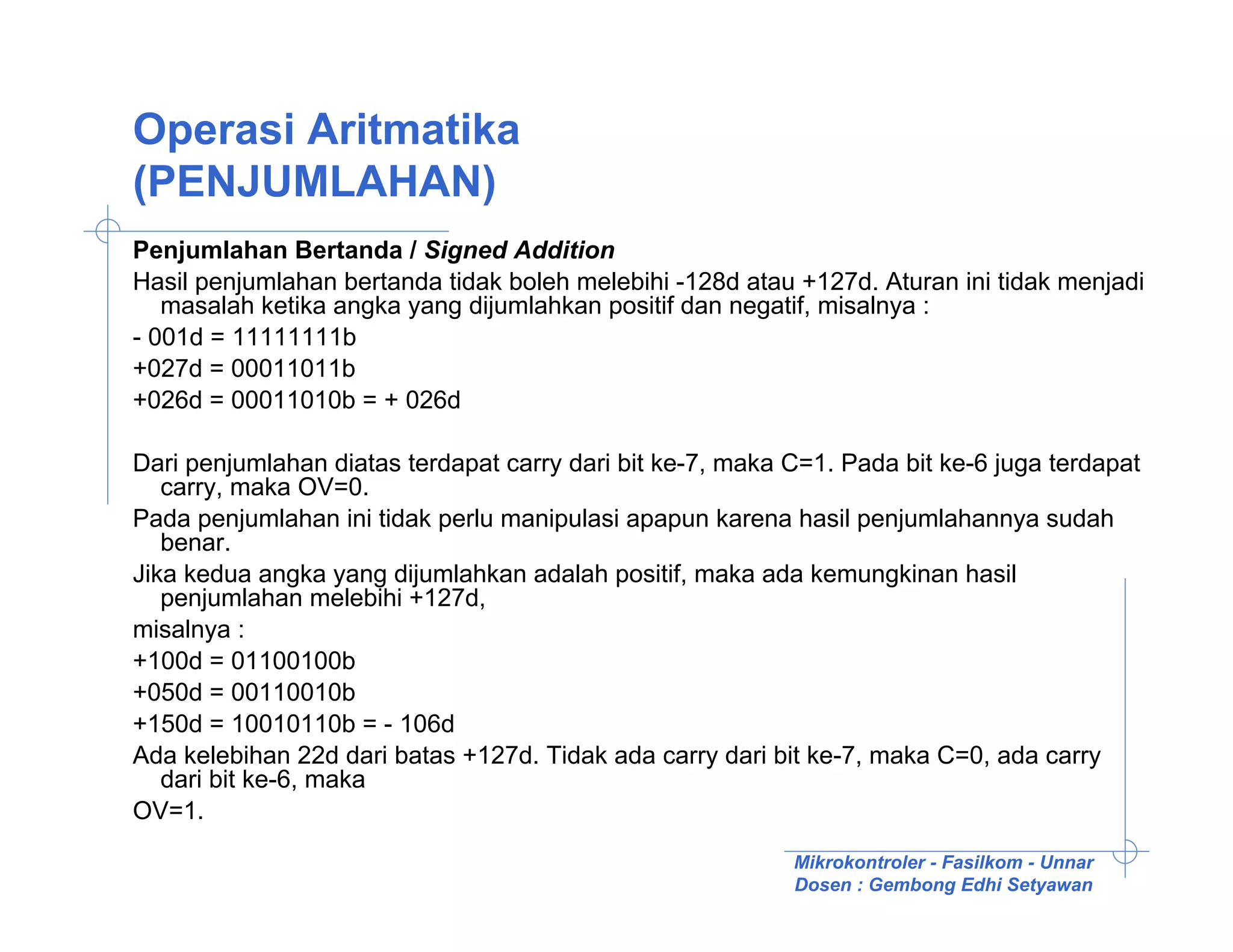

16. Operasi Aritmatika
(PENJUMLAHAN)
Penjumlahan Bertanda / Signed Addition
Hasil penjumlahan bertanda tidak boleh melebihi -128d atau +127d. Aturan ini tidak menjadi
masalah ketika angka yang dijumlahkan positif dan negatif, misalnya :
- 001d = 11111111b
+027d = 00011011b
+026d = 00011010b = + 026d
Dari penjumlahan diatas terdapat carry dari bit ke-7, maka C=1. Pada bit ke-6 juga terdapat
carry, maka OV=0.
Pada penjumlahan ini tidak perlu manipulasi apapun karena hasil penjumlahannya sudah
benar.
Jika kedua angka yang dijumlahkan adalah positif, maka ada kemungkinan hasil
penjumlahan melebihi +127d,
misalnya :
+100d = 01100100b
+050d = 00110010b
+150d = 10010110b = - 106d
Ada kelebihan 22d dari batas +127d. Tidak ada carry dari bit ke-7, maka C=0, ada carry
dari bit ke-6, maka
OV=1.
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

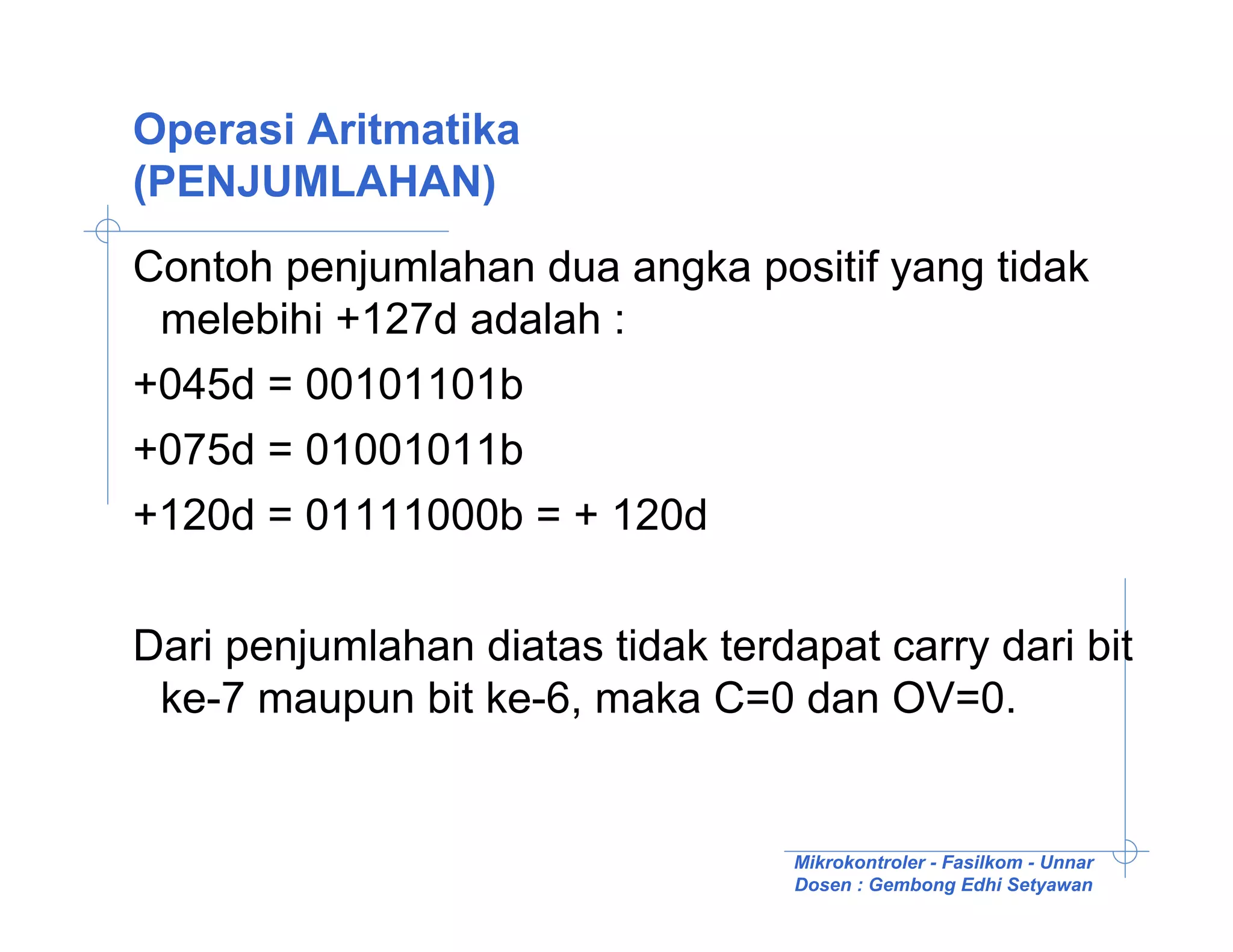

17. Operasi Aritmatika
(PENJUMLAHAN)
Contoh penjumlahan dua angka positif yang tidak
melebihi +127d adalah :
+045d = 00101101b
+075d = 01001011b
+120d = 01111000b = + 120d
Dari penjumlahan diatas tidak terdapat carry dari bit
ke-7 maupun bit ke-6, maka C=0 dan OV=0.
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

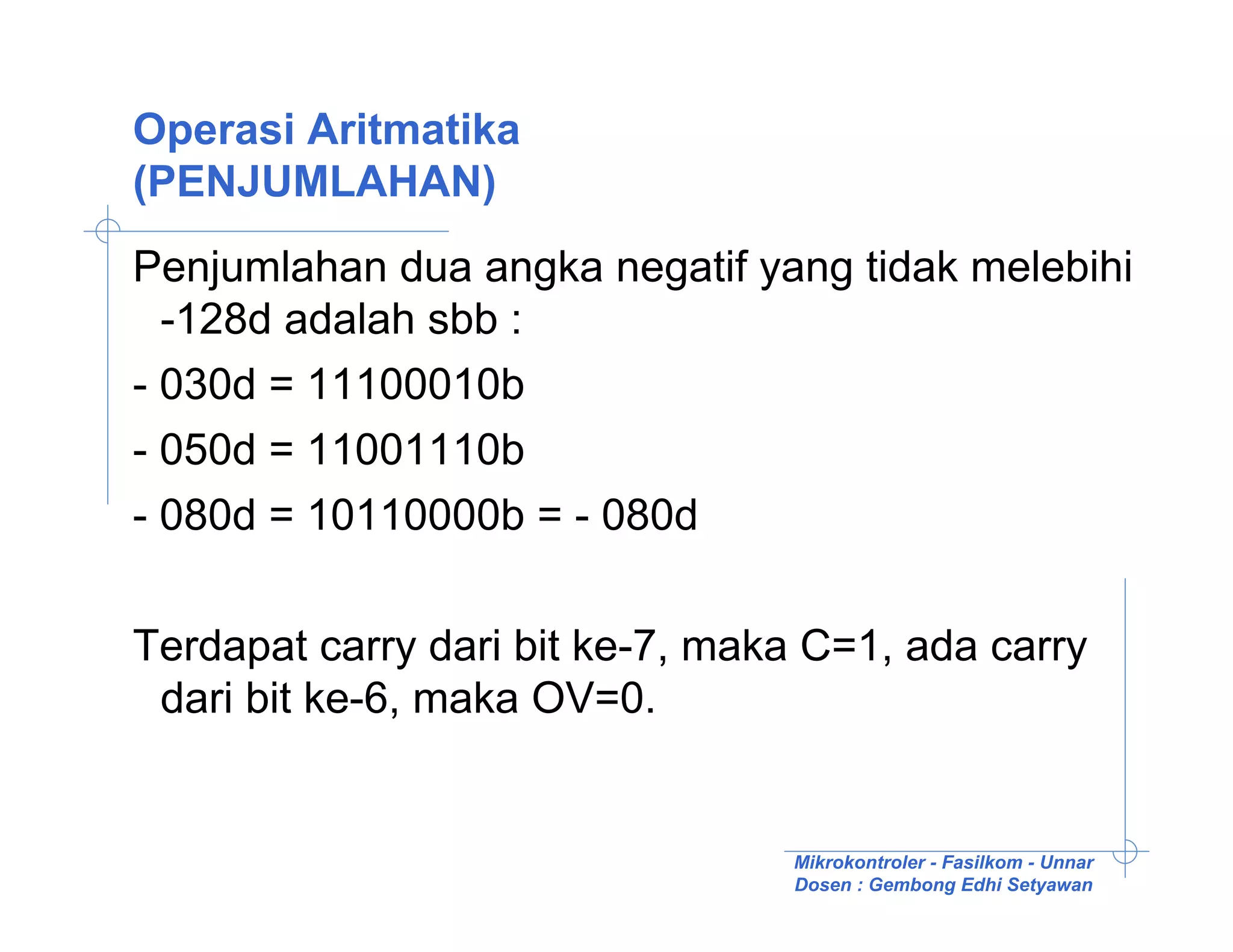

18. Operasi Aritmatika
(PENJUMLAHAN)
Penjumlahan dua angka negatif yang tidak melebihi
-128d adalah sbb :
- 030d = 11100010b
- 050d = 11001110b
- 080d = 10110000b = - 080d
Terdapat carry dari bit ke-7, maka C=1, ada carry
dari bit ke-6, maka OV=0.
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

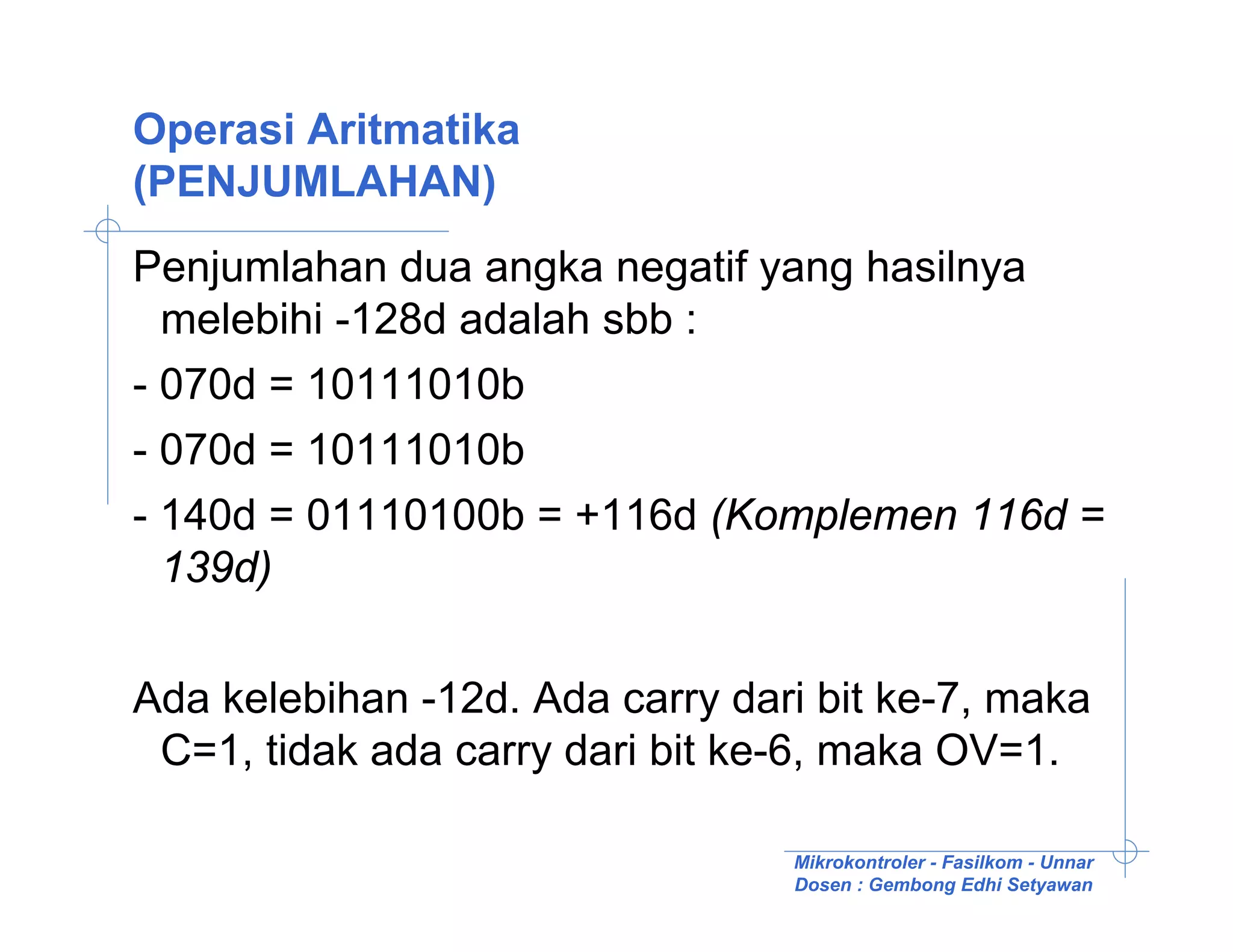

19. Operasi Aritmatika
(PENJUMLAHAN)
Penjumlahan dua angka negatif yang hasilnya
melebihi -128d adalah sbb :
- 070d = 10111010b
- 070d = 10111010b
- 140d = 01110100b = +116d (Komplemen 116d =
139d)
Ada kelebihan -12d. Ada carry dari bit ke-7, maka
C=1, tidak ada carry dari bit ke-6, maka OV=1.
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

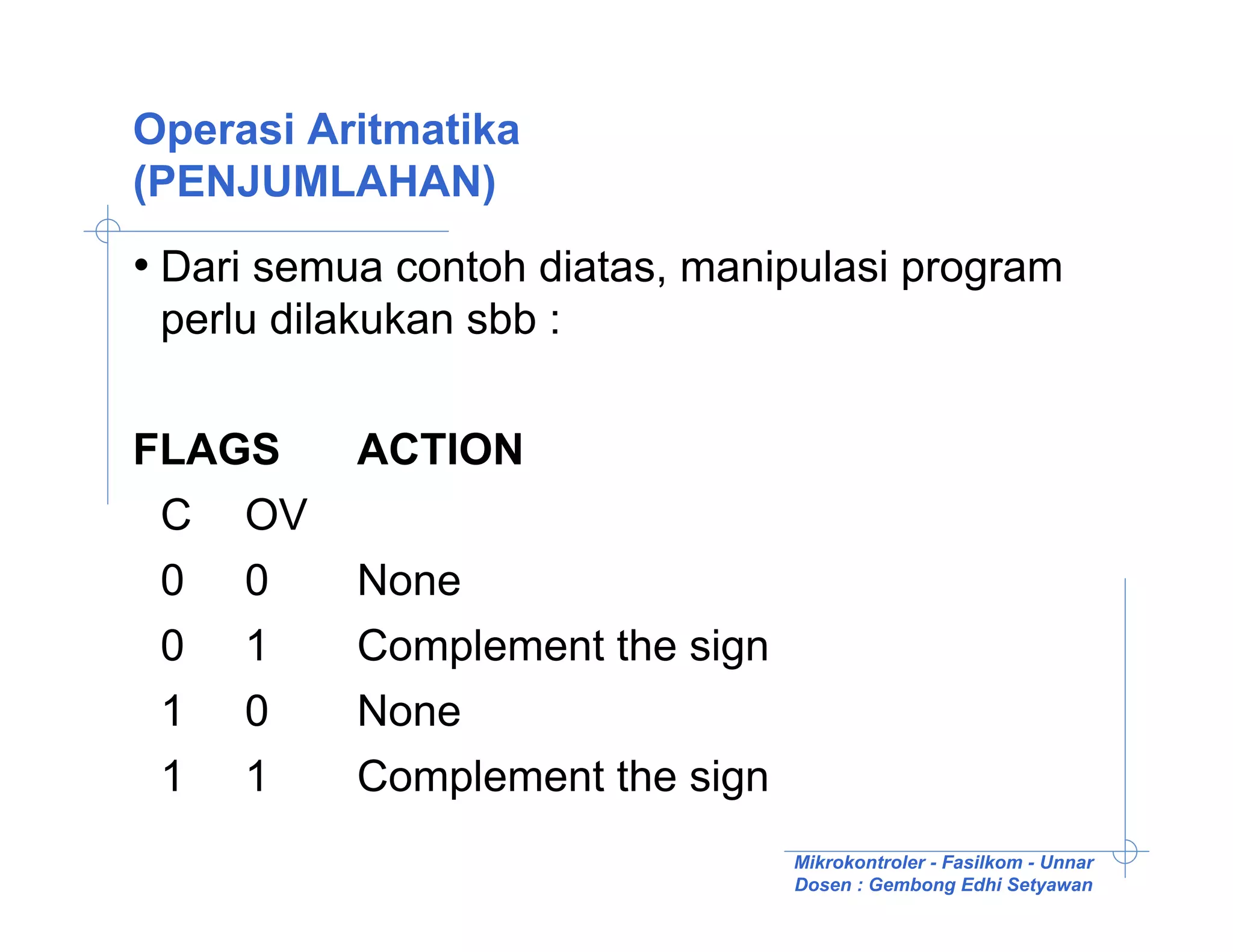

20. Operasi Aritmatika
(PENJUMLAHAN)
• Dari semua contoh diatas, manipulasi program
perlu dilakukan sbb :
FLAGS ACTION
C OV
0 0 None
0 1 Complement the sign
1 0 None
1 1 Complement the sign
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

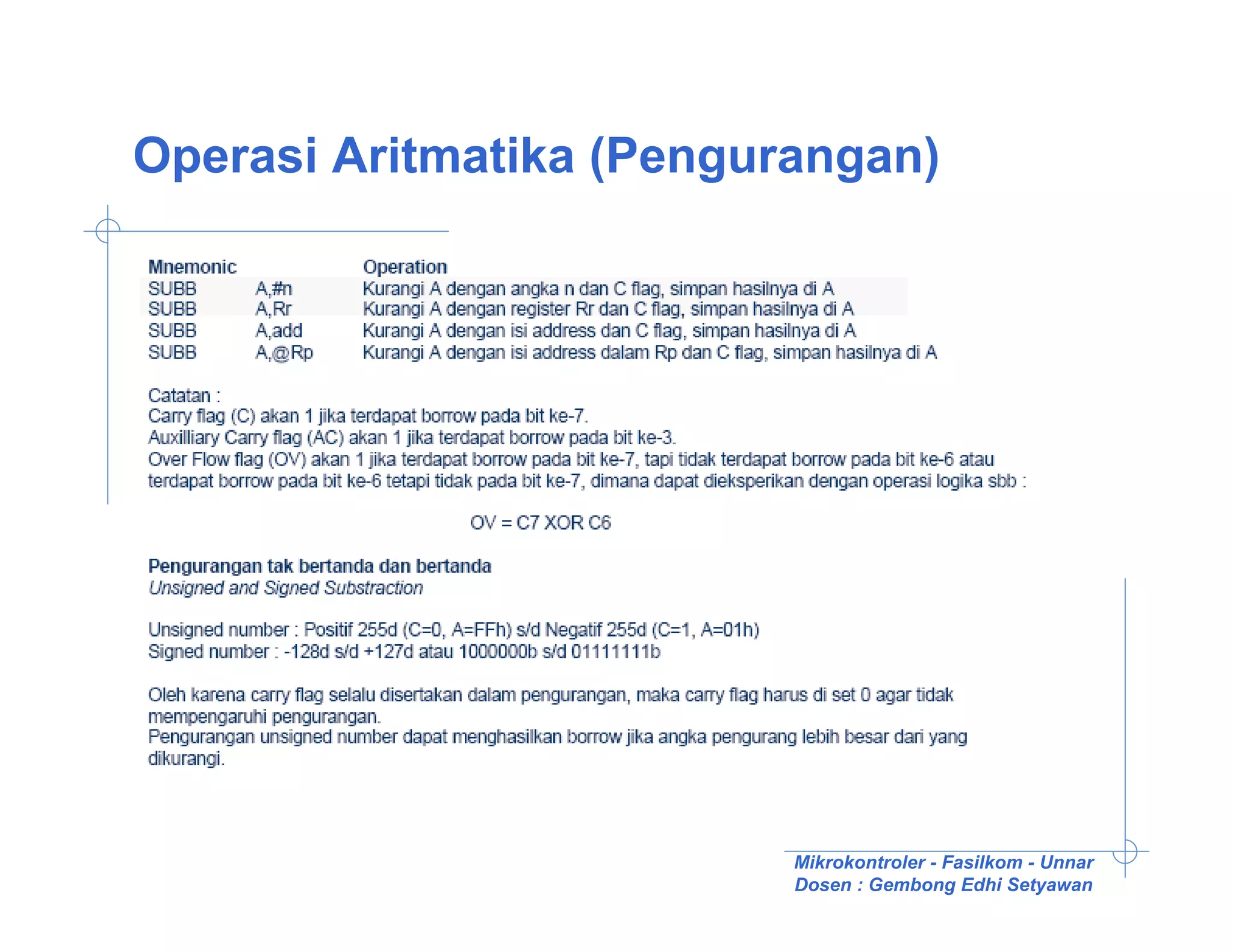

21. Operasi Aritmatika (Pengurangan)
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

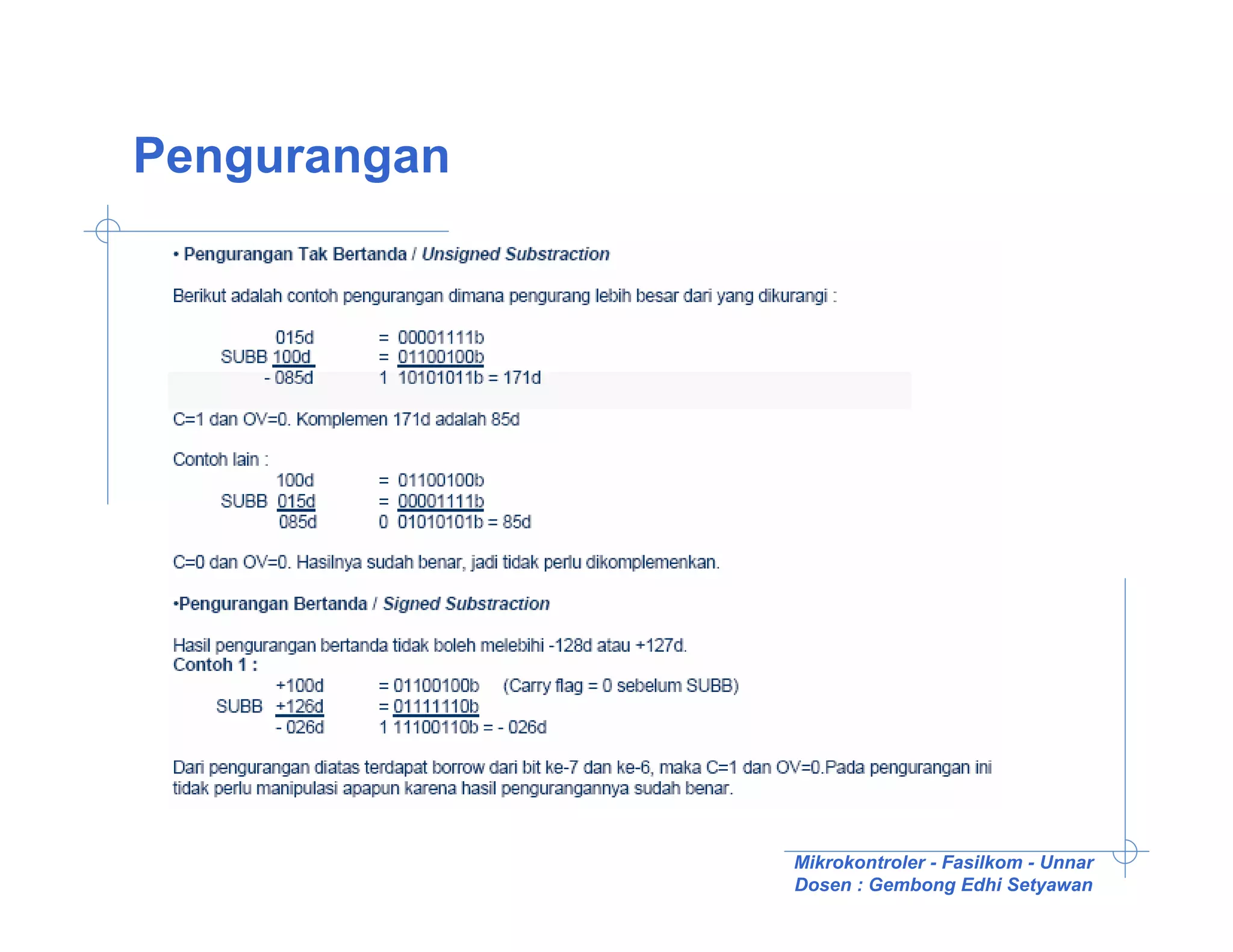

22. Pengurangan
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

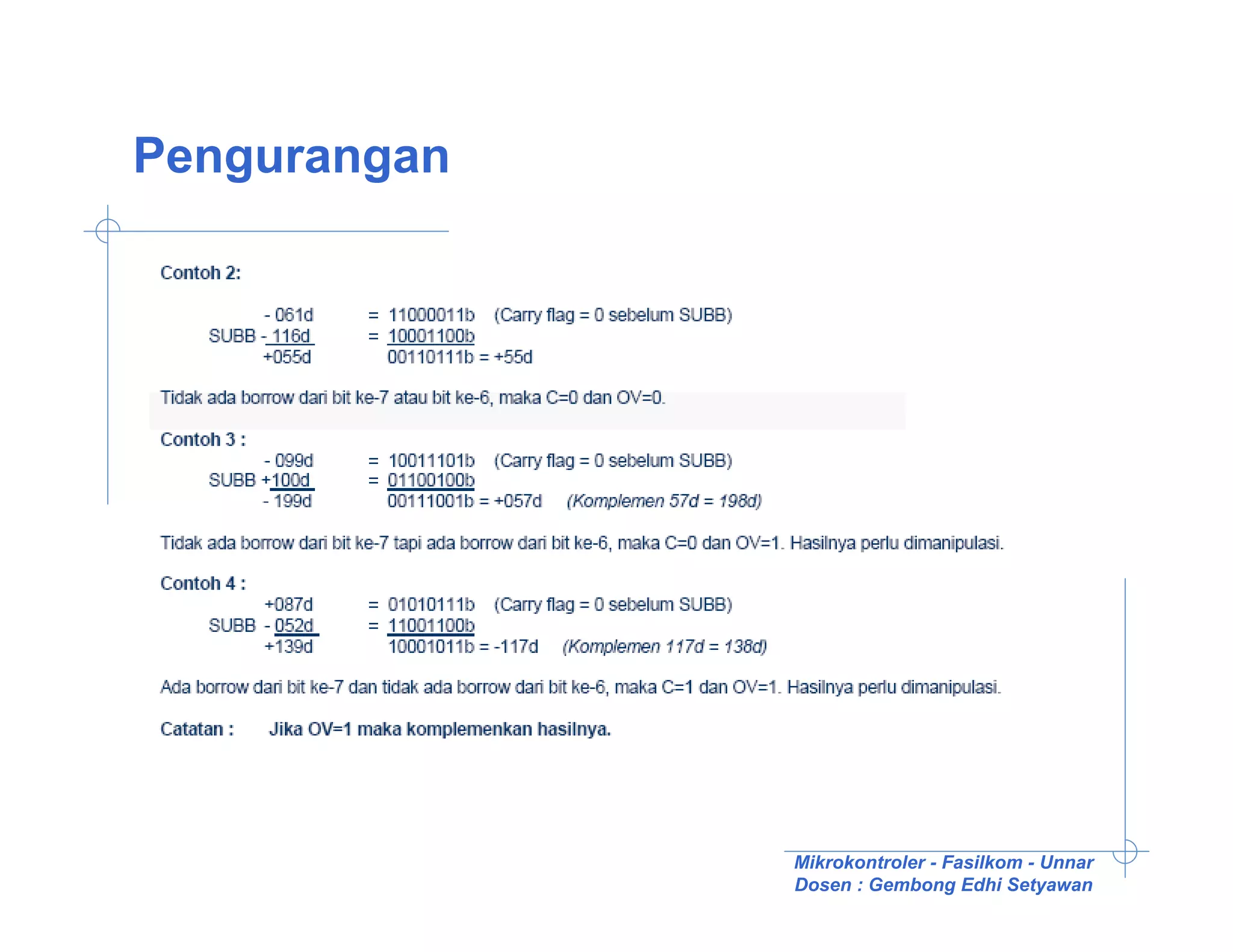

23. Pengurangan
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

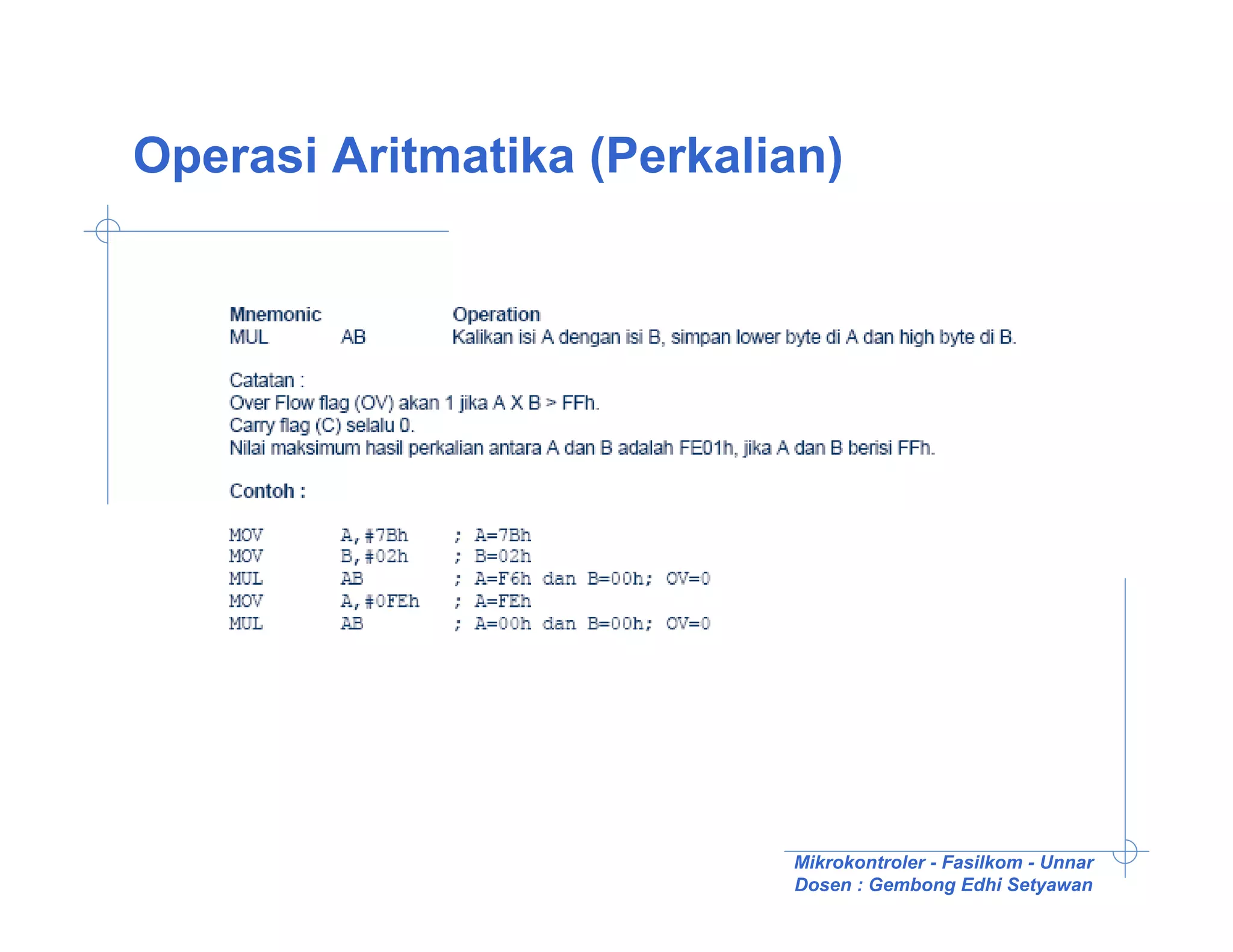

24. Operasi Aritmatika (Perkalian)
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

25. Operasi Aritmatika (Pembagian)
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

26. Operasi Logika (Logika Boolean)
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

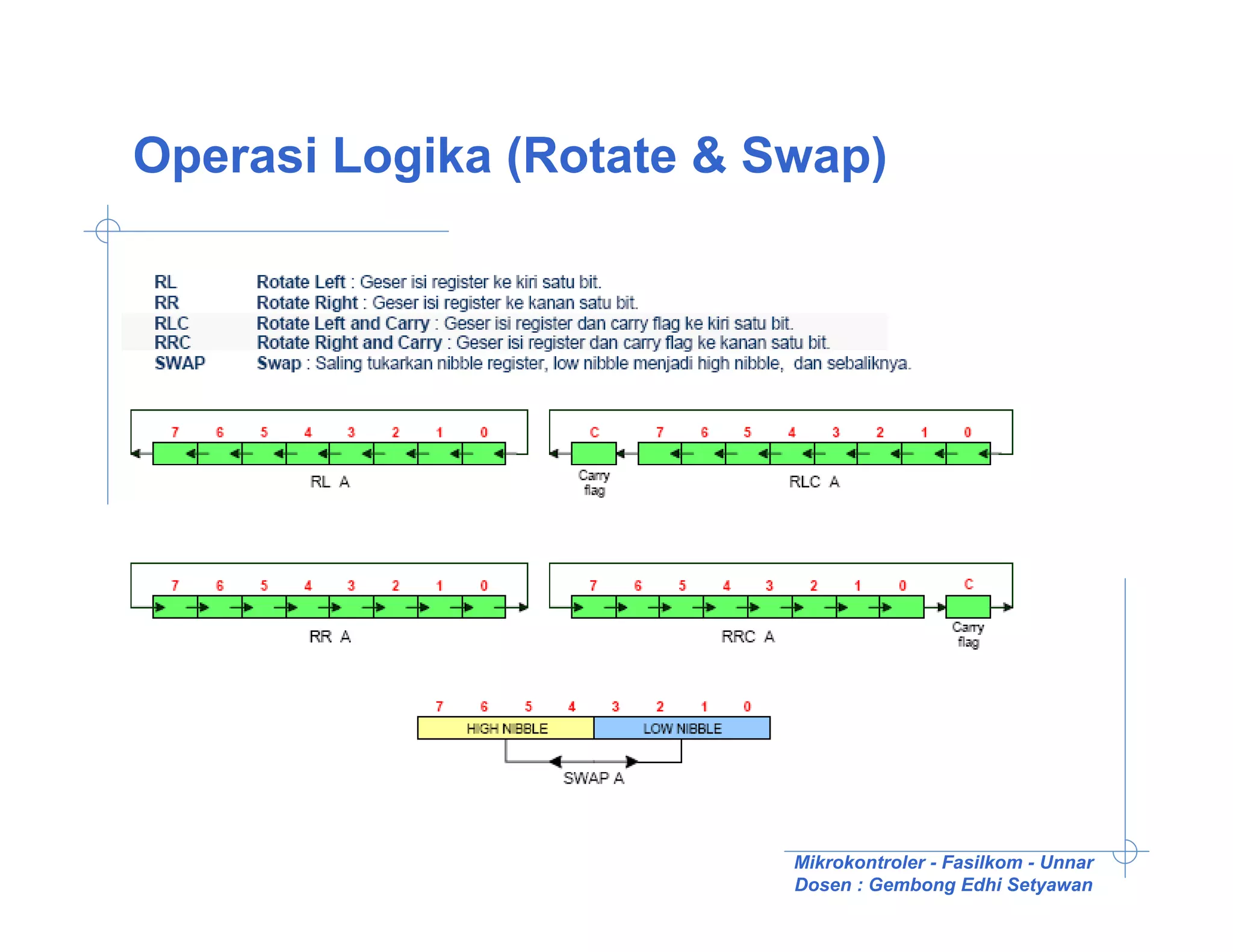

27. Operasi Logika (Rotate & Swap)
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan

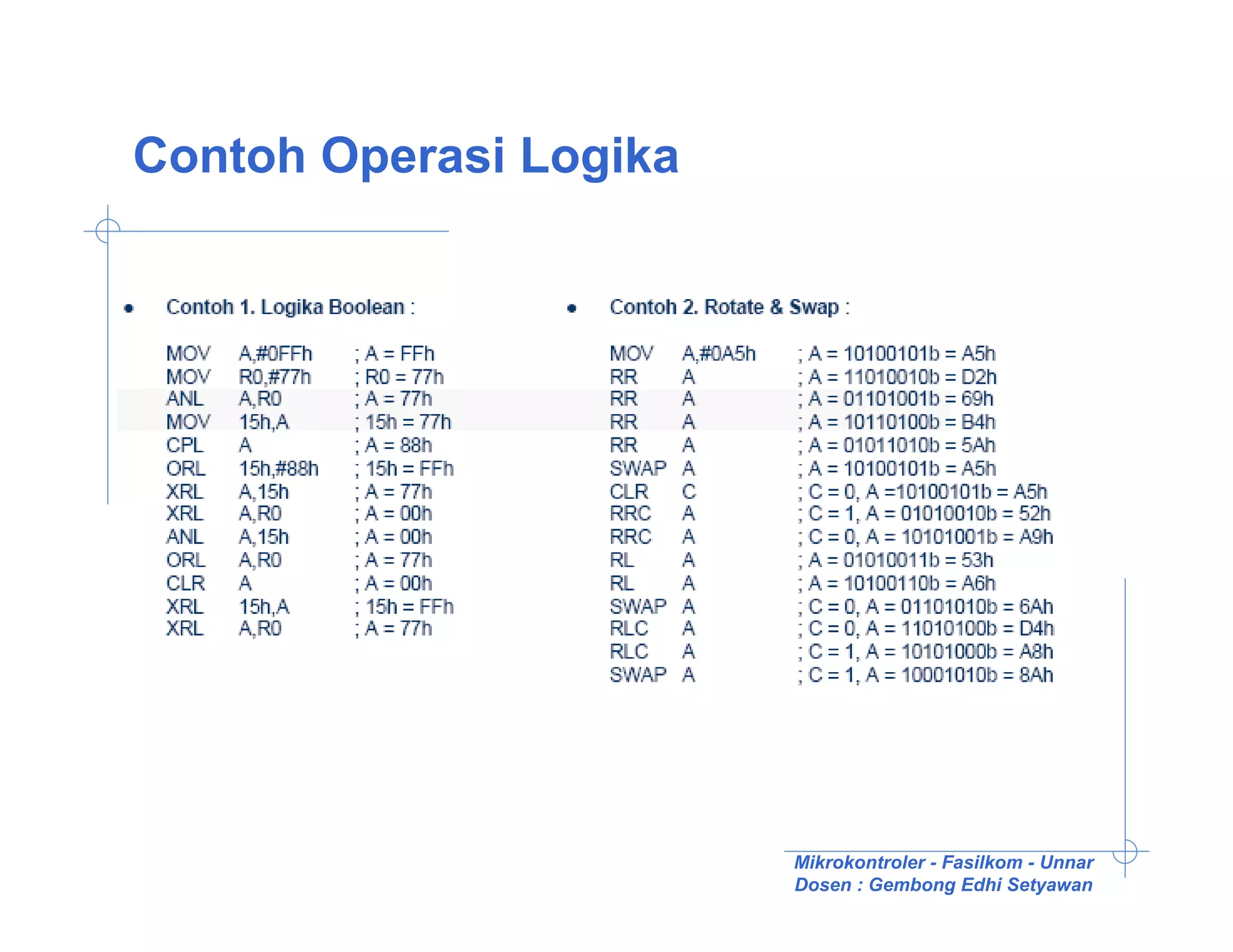

28. Contoh Operasi Logika
Mikrokontroler - Fasilkom - Unnar
Dosen : Gembong Edhi Setyawan
