Makalah ini membahas tentang integrated circuit (IC), komponen elektronika yang menggabungkan banyak elemen dalam satu chip, serta peran pentingnya dalam teknologi digital saat ini. IC memiliki berbagai jenis dan kegunaan, mulai dari IC analog hingga digital, yang digunakan dalam perangkat elektronik seperti smartphone dan laptop. Penulis berharap makalah ini dapat memberikan informasi dan pengetahuan yang bermanfaat mengenai IC.

1. MAKALAH
IC DIGITAL
Disusun oleh:
Kadek Priananda (2101020042)
I Gede NgurahWisnuWardana (2101020044)
Ngakan Putu Hery Suputra (2101020062)
Aldy Nouval Kurnia (2101020064)
STMIK PRIMAKARA
Jl. Tukad Badung No.135, Renon, Denpasar Selatan, Kota
Denpasar, Bali 80226, Website:
https://www.primakara.ac.id/
2021

2. i

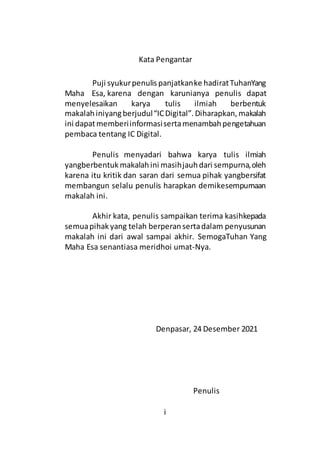

Kata Pengantar
Puji syukurpenulis panjatkanke hadiratTuhanYang
Maha Esa, karena dengan karunianya penulis dapat
menyelesaikan karya tulis ilmiah berbentuk
makalahiniyangberjudul“ICDigital”. Diharapkan, makalah
ini dapatmemberiinformasisertamenambahpengetahuan
pembaca tentang IC Digital.
Penulis menyadari bahwa karya tulis ilmiah
yangberbentuk makalahini masihjauhdari sempurna,oleh
karena itu kritik dan saran dari semua pihak yangbersifat
membangun selalu penulis harapkan demikesempurnaan
makalah ini.
Akhir kata, penulis sampaikan terima kasihkepada
semuapihak yang telah berperan sertadalam penyusunan
makalah ini dari awal sampai akhir. SemogaTuhan Yang
Maha Esa senantiasa meridhoi umat-Nya.
Denpasar, 24 Desember 2021
Penulis

3. ii

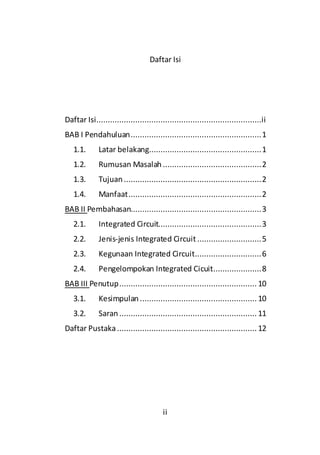

Daftar Isi
Daftar Isi........................................................................ii
BAB I Pendahuluan.........................................................1
1.1. Latar belakang.................................................1
1.2. Rumusan Masalah ...........................................2
1.3. Tujuan............................................................2
1.4. Manfaat..........................................................2
BAB II Pembahasan.........................................................3
2.1. Integrated Circuit.............................................3
2.2. Jenis-jenis Integrated Circuit ............................5
2.3. Kegunaan Integrated Circuit.............................6
2.4. Pengelompokan Integrated Cicuit.....................8
BAB III Penutup............................................................ 10
3.1. Kesimpulan ................................................... 10
3.2. Saran............................................................ 11
Daftar Pustaka............................................................. 12

4. 1
BAB I
Pendahuluan
1.1. Latar belakang
Teknologi digital kinisudahdapatdinikmati hampir
di semua produk yang ada di sekitar kita. Mulai dari
kamera, televisi, telepon, sampai mesin cuci.Jika
sebuah perangkat elektronik ataupun mekanik
dikatakan telah dilengkapi dengan teknologi digital,
maka perangkat tersebut memiliki sebuah integrated
circuit(IC) khususyang telahterprogramatau memiliki
karakteristik tertentu. Rangkaian digital tidak harus
selalu berupa rangkaian kompleks dengan banyak
komponen kecil seperti yang terlihat pada
motherboard komputer atau telepon seller. Sebuah
rangkaianyangsederhanadenganmenerapkanprinsip-
prinsip rangkaian digital juga dapat dikatakan sebagai
rangkaian yang berbasis sistem digital.
IC(IntegratedCircuit)adalahnamalain dari chip.IC
adalah piranti elektronis yang dibuat dari material
semikonduktor.ICatauchipmerupakancikal bakaldari
sebuah komputer dan segala jenis device yang
memakai teknologi microcontroller lainnya. IC
ditemukan pada tahun 1958 oleh seorang insinyur
bernamaJackKilbyyangbekerjapadaTexasIntruments
mencoba memecahkan masalah dengan memikirkan
sebuah konsep menggabungkan seluruh komponen
elektronika dalam satu blok yang dibuat dari bahan
semikonduktor.

5. 2

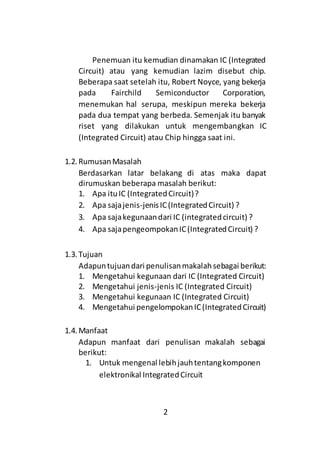

Penemuan itu kemudian dinamakan IC (Integrated
Circuit) atau yang kemudian lazim disebut chip.
Beberapa saat setelah itu, Robert Noyce, yang bekerja
pada Fairchild Semiconductor Corporation,
menemukan hal serupa, meskipun mereka bekerja
pada dua tempat yang berbeda. Semenjak itu banyak
riset yang dilakukan untuk mengembangkan IC
(Integrated Circuit) atau Chip hingga saat ini.
1.2. RumusanMasalah
Berdasarkan latar belakang di atas maka dapat
dirumuskan beberapa masalah berikut:
1. Apa ituIC (IntegratedCircuit)?
2. Apa sajajenis-jenisIC(IntegratedCircuit) ?
3. Apa sajakegunaandari IC (integratedcircuit) ?
4. Apa sajapengeompokanIC(IntegratedCircuit) ?
1.3. Tujuan
Adapuntujuandari penulisanmakalahsebagai berikut:
1. Mengetahui kegunaan dari IC (Integrated Circuit)
2. Mengetahui jenis-jenis IC (Integrated Circuit)
3. Mengetahui kegunaan IC (Integrated Circuit)
4. Mengetahui pengelompokanIC(IntegratedCircuit)
1.4. Manfaat
Adapun manfaat dari penulisan makalah sebagai
berikut:
1. Untuk mengenal lebihjauhtentangkomponen
elektronikal IntegratedCircuit

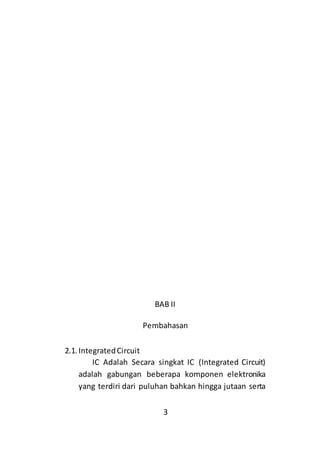

6. 3
BAB II
Pembahasan
2.1. IntegratedCircuit
IC Adalah Secara singkat IC (Integrated Circuit)
adalah gabungan beberapa komponen elektronika
yang terdiri dari puluhan bahkan hingga jutaan serta

7. 4

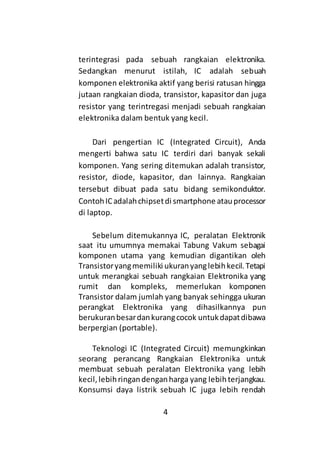

terintegrasi pada sebuah rangkaian elektronika.
Sedangkan menurut istilah, IC adalah sebuah
komponen elektronika aktif yang berisi ratusan hingga
jutaan rangkaian dioda, transistor, kapasitor dan juga
resistor yang terintregasi menjadi sebuah rangkaian
elektronika dalam bentuk yang kecil.
Dari pengertian IC (Integrated Circuit), Anda
mengerti bahwa satu IC terdiri dari banyak sekali
komponen. Yang sering ditemukan adalah transistor,
resistor, diode, kapasitor, dan lainnya. Rangkaian
tersebut dibuat pada satu bidang semikonduktor.
ContohICadalahchipsetdi smartphone atauprocessor
di laptop.
Sebelum ditemukannya IC, peralatan Elektronik
saat itu umumnya memakai Tabung Vakum sebagai
komponen utama yang kemudian digantikan oleh
Transistoryangmemiliki ukuranyanglebihkecil.Tetapi
untuk merangkai sebuah rangkaian Elektronika yang
rumit dan kompleks, memerlukan komponen
Transistor dalam jumlah yang banyak sehingga ukuran
perangkat Elektronika yang dihasilkannya pun
berukuranbesardankurangcocok untukdapatdibawa
berpergian (portable).
Teknologi IC (Integrated Circuit) memungkinkan
seorang perancang Rangkaian Elektronika untuk
membuat sebuah peralatan Elektronika yang lebih
kecil,lebihringandenganharga yang lebihterjangkau.
Konsumsi daya listrik sebuah IC juga lebih rendah

8. 5
dibanding dengan Transistor. Oleh karena itu, IC
(Integrated Circuit) telah menjadi komponen Utama
pada hampir semua peralatan Elektronika yang kita
gunakan saat ini.
Tanpa adanya Teknologi IC (Integrated Circuit)
mungkin saat ini kita tidak dapat menikmati peralatan
Elektronika Portable seperti Handphone, Laptop, MP3
Player, Tablet PC, Konsol Game Portable, Kamera
Digital dan peralatan Elektronika yang bentuknya kecil
dan dapat dibawa bepergian kemana-mana.
2.2. Jenis-jenisIntegratedCircuit
1. Integrated Circuit Analog
Jenis jenis IC yang mudah ditemukan
adalah analog. Tipe ini mampu menangkap,
mengelola,danmenggunakansinyalgelombang.IC
tersebut berfungsi sebagai penguat daya,
regulator, multiplier, dan fungsi lain terkait sinyal
analog. Contoh IC regulator sering menggunakan
tipe ini.
2. Integrated Circuit Digital
Jenisselanjutnyaadalahdigital.Berbeda
dari sinyal analog,tipe digital hanyamengenal dua
masukanyaitukode biner0 dan 1 atau sejenisnya.
IC seperti ini dipakai untukalatelektronikyang
kompleksseperti laptop,smartphone,televisi,dan
sebagainya.
3. IntegratedCircuitCampuran
IC berikutnya adalah gabungan analog dan
digital di satu komponen. Pada umumnya, tipe ini

9. 6
berfungsi sebagai converter yaitu mengubah
analog ke digital dan sebaliknya. Beberapa alat
elektronik sangat membutuhkan tipe IC ini untuk
memastikan sinyal sesuai dengan sistem yang
dipakai.
Tipe lain yang juga masih kategori mixed
adalah satu IC untuk dua fungsi. Komponen
tersebut lebih canggih dari sebatas converter. IC
tipe ini mampumenangkapdanmengeloladuatipe
sinyal tanpa memakai dua komponen berbeda.
2.3. KegunaanIntegratedCircuit
Pada dasrnya fungsi integrated circuit terbagi
menurutjenis-jenisnya,yaituICLinear,ICDigital,danIC
campuran. Dengan demikian, Inyegrated Circuit
mempunyai banyak fungsi sebagai komponen penting
dalam peralatan elektronik yang ada pad saat ini.
1. Integrated Circuit Analog
IC linear adalah IC yang berkerja pada
sinyal yang berbentuk kontinyu, atau bisa
dibilang IC linear itu adalah IC Analog. Dan
beberapa fungsi diantanya adalah sebagai
berikut:
 Penguat Daya (Power Amplifier)
 Penguat RF dan IF (RF and IF Amplifier)
 Regulator Tegangan (Voltage Regulator)
 Voltage Comparator
 Penerima Frekuensi Radio (Radio Receiver)
2. Integrated Circuit Digital

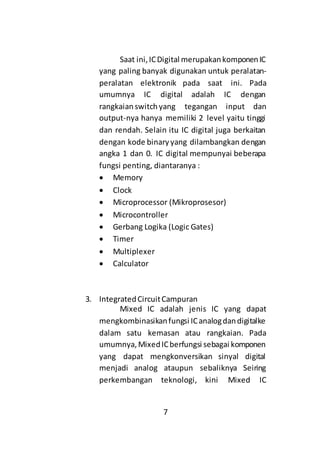

10. 7
Saat ini,ICDigital merupakankomponenIC
yang paling banyak digunakan untuk peralatan-
peralatan elektronik pada saat ini. Pada
umumnya IC digital adalah IC dengan
rangkaianswitchyang tegangan input dan
output-nya hanya memiliki 2 level yaitu tinggi
dan rendah. Selain itu IC digital juga berkaitan
dengan kode binaryyang dilambangkan dengan
angka 1 dan 0. IC digital mempunyai beberapa
fungsi penting, diantaranya :
 Memory
 Clock
 Microprocessor (Mikroprosesor)
 Microcontroller
 Gerbang Logika (Logic Gates)
 Timer
 Multiplexer
 Calculator
3. IntegratedCircuitCampuran
Mixed IC adalah jenis IC yang dapat
mengkombinasikanfungsi ICanalogdandigitalke
dalam satu kemasan atau rangkaian. Pada
umumnya,MixedICberfungsi sebagai komponen
yang dapat mengkonversikan sinyal digital
menjadi analog ataupun sebaliknya Seiring
perkembangan teknologi, kini Mixed IC

11. 8

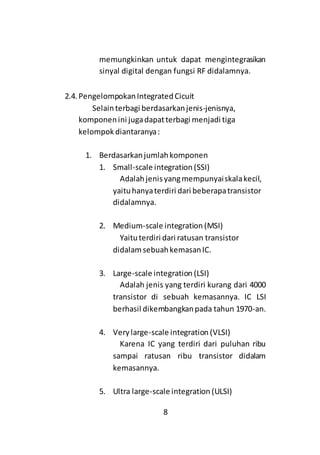

memungkinkan untuk dapat mengintegrasikan
sinyal digital dengan fungsi RF didalamnya.
2.4. PengelompokanIntegratedCicuit
Selainterbagi berdasarkanjenis-jenisnya,
komponenini jugadapatterbagi menjadi tiga
kelompok diantaranya:
1. Berdasarkanjumlahkomponen
1. Small-scale integration (SSI)
Adalahjenisyangmempunyaiskalakecil,
yaituhanyaterdiri dari beberapatransistor
didalamnya.
2. Medium-scale integration (MSI)
Yaituterdiri dari ratusan transistor
didalamsebuahkemasanIC.
3. Large-scale integration (LSI)
Adalah jenis yang terdiri kurang dari 4000
transistor di sebuah kemasannya. IC LSI
berhasil dikembangkanpada tahun 1970-an.
4. Verylarge-scale integration (VLSI)
Karena IC yang terdiri dari puluhan ribu
sampai ratusan ribu transistor didalam
kemasannya.
5. Ultra large-scale integration (ULSI)

12. 9

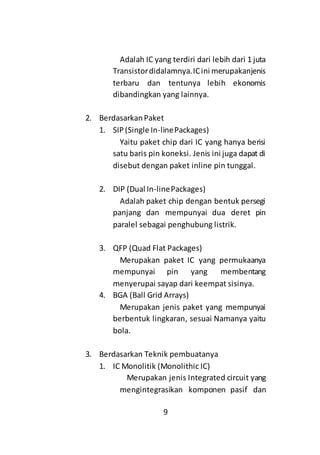

Adalah IC yang terdiri dari lebih dari 1 juta
Transistordidalamnya.ICini merupakanjenis
terbaru dan tentunya lebih ekonomis
dibandingkan yang lainnya.
2. BerdasarkanPaket
1. SIP(Single In-linePackages)
Yaitu paket chip dari IC yang hanya berisi
satu baris pin koneksi. Jenis ini juga dapat di
disebut dengan paket inline pin tunggal.
2. DIP (Dual In-linePackages)
Adalah paket chip dengan bentuk persegi
panjang dan mempunyai dua deret pin
paralel sebagai penghubung listrik.
3. QFP (Quad Flat Packages)
Merupakan paket IC yang permukaanya
mempunyai pin yang membentang
menyerupai sayap dari keempat sisinya.
4. BGA (Ball Grid Arrays)
Merupakan jenis paket yang mempunyai
berbentuk lingkaran, sesuai Namanya yaitu
bola.
3. Berdasarkan Teknik pembuatanya
1. IC Monolitik (Monolithic IC)
Merupakan jenis Integrated circuit yang
mengintegrasikan komponen pasif dan

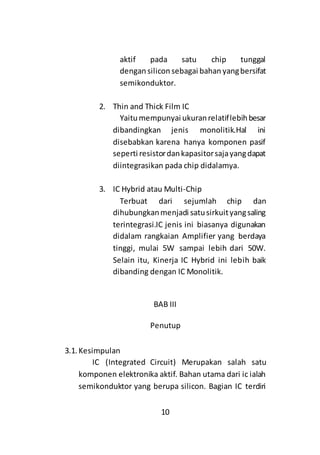

13. 10
aktif pada satu chip tunggal
dengan silicon sebagai bahan yangbersifat
semikonduktor.
2. Thin and Thick Film IC
Yaitumempunyai ukuranrelatiflebihbesar
dibandingkan jenis monolitik.Hal ini
disebabkan karena hanya komponen pasif
seperti resistordankapasitorsajayangdapat
diintegrasikan pada chip didalamya.
3. IC Hybrid atau Multi-Chip
Terbuat dari sejumlah chip dan
dihubungkanmenjadi satusirkuityangsaling
terintegrasi.IC jenis ini biasanya digunakan
didalam rangkaian Amplifier yang berdaya
tinggi, mulai 5W sampai lebih dari 50W.
Selain itu, Kinerja IC Hybrid ini lebih baik
dibanding dengan IC Monolitik.
BAB III
Penutup
3.1. Kesimpulan
IC (Integrated Circuit) Merupakan salah satu
komponen elektronika aktif. Bahan utama dari ic ialah
semikonduktor yang berupa silicon. Bagian IC terdiri

14. 11

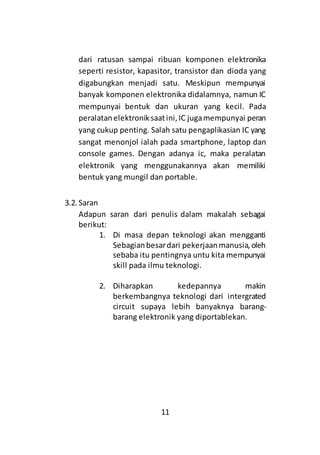

dari ratusan sampai ribuan komponen elektronika
seperti resistor, kapasitor, transistor dan dioda yang
digabungkan menjadi satu. Meskipun mempunyai
banyak komponen elektronika didalamnya, namun IC
mempunyai bentuk dan ukuran yang kecil. Pada
peralatanelektroniksaatini,IC jugamempunyai peran
yang cukup penting. Salah satu pengaplikasian IC yang
sangat menonjol ialah pada smartphone, laptop dan
console games. Dengan adanya ic, maka peralatan
elektronik yang menggunakannya akan memiliki
bentuk yang mungil dan portable.
3.2. Saran
Adapun saran dari penulis dalam makalah sebagai
berikut:
1. Di masa depan teknologi akan mengganti
Sebagianbesardari pekerjaanmanusia,oleh
sebaba itu pentingnya untu kita mempunyai
skill pada ilmu teknologi.
2. Diharapkan kedepannya makin
berkembangnya teknologi dari intergrated
circuit supaya lebih banyaknya barang-
barang elektronik yang diportablekan.

15. 12

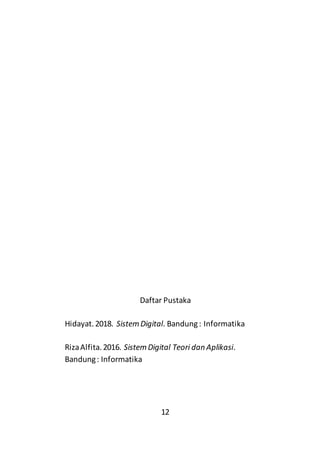

Daftar Pustaka
Hidayat. 2018. SistemDigital. Bandung: Informatika
RizaAlfita.2016. SistemDigital Teori danAplikasi.
Bandung: Informatika
