listrik dinamis
- 1. LISTRIK DINAMIS (Listrik mengalir) Disusunoleh : Meriza Fitriani, S.Pd Ofmybody.blogspot.com R1 R2 R2
- 2. apa yang menyebabkanseseorang kesetrum???

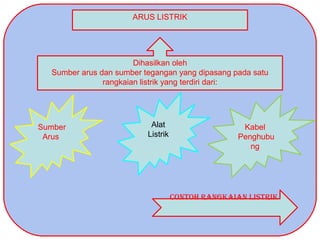

- 3. ARUS LISTRIK Dihasilkan oleh Sumberarus dan sumber tegangan yang dipasang pada satu rangkaian listrik yang terdiri dari: Sumber Arus Kabel Penghubu ng Alat Listrik CoNToh RANgKAIAN LISTRIK

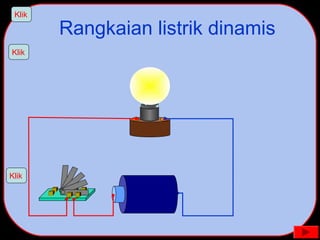

- 4.

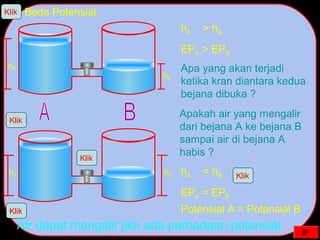

- 5. Beda Potensial hA >hB EPA > EPB hA = hB EPA = EPB Potensial A = Potensial B Air dapat mengalir jika ada perbedaan potensial Klik Klik Apa yang akan terjadi ketika kran diantara kedua bejana dibuka ? hA hB hA hB Klik Klik Apakah air yang mengalir dari bejana A ke bejana B sampai air di bejana A habis ? Klik
- 6. Benda A Potensialtinggi Benda B Potensial rendah Arus listrik dapat mengalir jika ada beda potensial Konduktor Arus elektron Arus listrik Klik Klik Klik Kesimpulan Syarat apa yang harus dipenuhi agar arus listrik dapat mengalir dalam suatu rangkaian ? Arus listrik analog dengan arus air Apakah ketika terjadi aliran muatan listrik dari B ke A sampai muatan di B habis ? Ketika benda A dan B memiliki jumlah dan jenis muatan muatan yang sama maka kedua benda dapat dikatakan telah memiliki potensial yang bagaimana ?

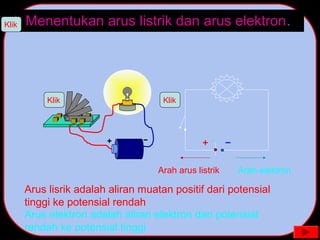

- 7. Menentukan arus listrikdan arus elektron. Arah elektron Arah arus listrik Arus elektron adalah aliran elektron dari potensial rendah ke potensial tinggi Arus lisrik adalah aliran muatan positif dari potensial tinggi ke potensial rendah Klik Klik Klik

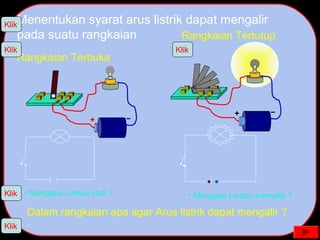

- 8. Menentukan syarat aruslistrik dapat mengalir pada suatu rangkaian • Mengapa Lampu mati ? Rangkaian Terbuka • Mengapa Lampu menyala ? Rangkaian Tertutup Dalam rangkaian apa agar Arus listrik dapat mengalir ? Klik Klik Klik Klik Klik

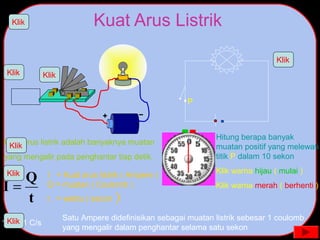

- 9. Kuat Arus Listrik Kuatarus listrik adalah banyaknya muatan yang mengalir pada penghantar tiap detik. I = Kuat arus listrik ( Ampere ) Q = muatan ( Coulomb ) t = waktu ( secon ) t Q I = Klik Klik P Hitung berapa banyak muatan positif yang melewati titik P dalam 10 sekon Klik warna hijau ( mulai ) Klik warna merah ( berhenti ) Klik Klik Klik Klik Satu Ampere didefinisikan sebagai muatan listrik sebesar 1 coulomb yang mengalir dalam penghantar selama satu sekon 1 A = 1 C/s Klik
- 10. Pengukuran Kuat aruslistrik Amperemeter adalah alat yang digunakan untuk mengukur kuat arus listrik Pemasangan Amperemeter dalam rangkaian listrik disusun secara seri ( tidak bercabang ) Klik Klik Klik Klik

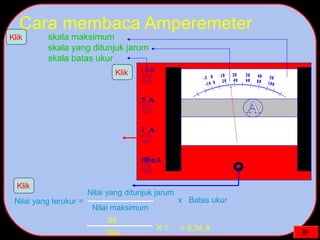

- 11. Nilai yang terukur= Cara membaca Amperemeter skala maksimum skala yang ditunjuk jarum skala batas ukur Nilai yang ditunjuk jarum Nilai maksimum 34 100 X 1 = 0,34 A Klik Klik Klik x Batas ukur

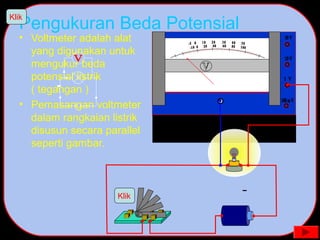

- 12. Pengukuran Beda Potensial •Voltmeter adalah alat yang digunakan untuk mengukur beda potensial listrik ( tegangan ) • Pemasangan voltmeter dalam rangkaian listrik disusun secara parallel seperti gambar. Klik Klik

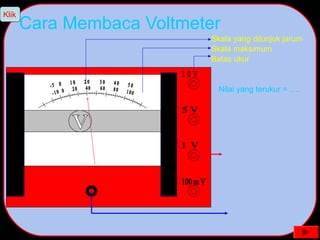

- 13. Cara Membaca Voltmeter Skalayang ditunjuk jarum Skala maksimum Batas ukur Nilai yang terukur = …. Klik
- 14. Grafik Hubungan Beda potensail(V) terhadap kuat arus listrik ( I ) 0,1 I( A) V(volt) 0,2 0,3 0,4 0,5 0,6 1,0 2,0 3,0 4,0 5,0 V Ι ~ V Ι R = V Ι R = Beda potensial ( volt ) = Kuat arus listrik ( A ) = Hambatan ( Ω ) Klik Klik V I 1,2 0,2 2,6 0,4 4,0 0,54 Data Klik Klik

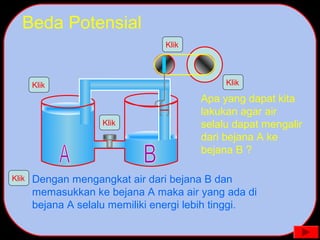

- 15. Beda Potensial Klik Klik Klik Apayang dapat kita lakukan agar air selalu dapat mengalir dari bejana A ke bejana B ? Klik Klik Dengan mengangkat air dari bejana B dan memasukkan ke bejana A maka air yang ada di bejana A selalu memiliki energi lebih tinggi.

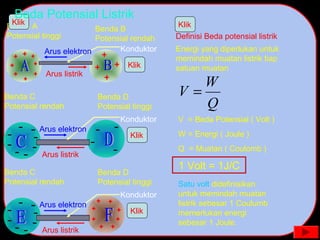

- 16. Benda A Potensial tinggi BendaB Potensial rendah Konduktor Arus elektron Arus listrik Klik Klik Beda Potensial Listrik Energi yang diperlukan untuk memindah muatan listrik tiap satuan muatan Benda C Potensial rendah Benda D Potensial tinggi Konduktor Arus listrik Arus elektron Klik Q W V = Definisi Beda potensial listrik V = Beda Potensial ( Volt ) W = Energi ( Joule ) Q = Muatan ( Coulomb ) 1 Volt = 1J/C Satu volt didefinisikan untuk memindah muatan listrik sebesar 1 Coulumb memerlukan energi sebesar 1 Joule. Benda C Potensial rendah Benda D Potensial tinggi Konduktor Arus listrik Arus elektron Klik Klik
- 17. HUKUM OHM Jml Baterai V I 1 2 3 1,2 0,202,6 0,40 4,0 0,54 Dari tabel data dapat kita ketahui jika beda potensial diperbesar maka kuat arus listriknya juga turut membesar. Hubungan apa yang didapatkan antara beda potensial dengan kuat arus listrik? Buatlah grafik hubungan antara beda potensial dengan kuat arus listrik. Klik Klik Klik Klik Klik Klik Klik Klik Klik Klik

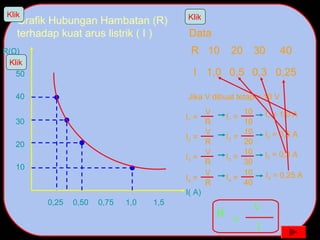

- 18. Grafik Hubungan Hambatan(R) terhadap kuat arus listrik ( I ) 0,25 I( A) R(Ω) 0,50 0,75 1,0 1,5 10 20 30 40 50 Data R 10 20 30 40 I 1,0 0,5 0,3 0,25 Jika V dibuat tetap = 10 V I1 = V R I1 = 10 10 I1 = 1,0 A I2 = V R I2 = 10 20 I2 = 0,5 A I3 = V R I3 = 10 30 I3 = 0,3 A I4 = V R I4 = 10 40 I4 = 0,25 A R V = I Klik Klik Klik

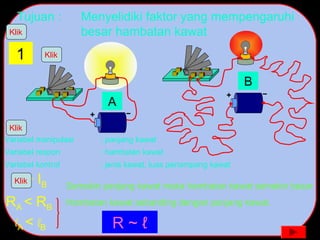

- 19. Tujuan : Menyelidikifaktor yang mempengaruhi besar hambatan kawat 1 Variabel manipulasi : panjang kawat Variabel respon : hambatan kawat Variabel kontrol : jenis kawat, luas penampang kawat A B IA > IB RA < RB lA < lB Semakin panjang kawat maka hambatan kawat semakin besar R ~ ℓ Hambatan kawat sebanding dengan panjang kawat. Klik Klik Klik Klik

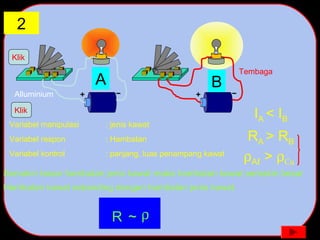

- 20. Variabel manipulasi :jenis kawat Variabel respon : Hambatan Variabel kontrol : panjang, luas penampang kawat 2 IA < IB RA > RB ρAℓ > ρCu Semakin besar hambatan jenis kawat maka hambatan kawat semakin besar Hambatan kawat sebanding dengan hambatan jenis kawat. R ρ ~ A B Klik Klik Tembaga Alluminium

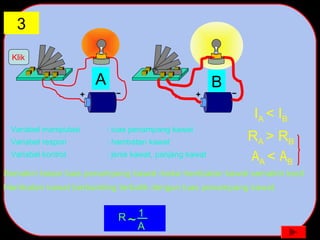

- 21. 3 Variabel manipulasi :luas penampang kawat Variabel respon : hambatan kawat Variabel kontrol : jenis kawat, panjang kawat IA < IB RA > RB AA < AB Semakin besar luas penampang kawat maka hambatan kawat semakin kecil Hambatan kawat berbanding terbalik dengan luas penampang kawat. R 1 A ~ A B Klik
- 22. Faktor yang mempengaruhibesar hambatan pada kawat adalah : 1. Panjang kawat ( l ) 2. Luas penampang kawat ( A ) 3. Hambatan jenis kawat ( ρ ) A ρ R = R = Hambatan (Ω ) l = Panjang kawat ( m ) Α = Luas penampang kawat ( m2 ) ρ = Hambatan jenis kawat ( Ω m ) Klik

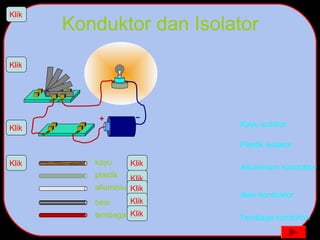

- 23. Konduktor dan Isolator kayu plastik alluminium besi tembaga Kayuisolator Plastik isolator Alluminium konduktor Besi konduktor Tembaga konduktor Klik Klik Klik Klik Klik Klik Klik Klik Klik Klik Klik Klik Klik

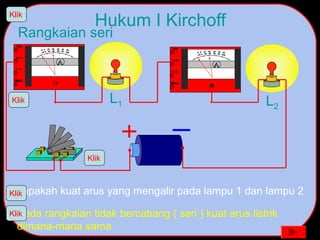

- 24. Hukum I Kirchoff Padarangkaian tidak bercabang ( seri ) kuat arus listrik dimana-mana sama L1 L2 Rangkaian seri Berapakah kuat arus yang mengalir pada lampu 1 dan lampu 2 Klik Klik Klik Klik Klik

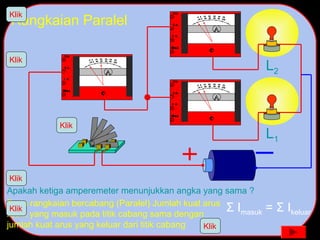

- 25. Pada rangkaian bercabang(Paralel) Jumlah kuat arus listrik yang masuk pada titik cabang sama dengan jumlah kuat arus yang keluar dari titik cabang L1 L2 Rangkaian Paralel Σ Imasuk = Σ Ikeluar Apakah ketiga amperemeter menunjukkan angka yang sama ? Klik Klik Klik Klik Klik Klik

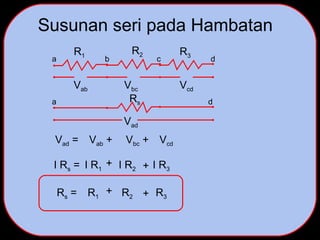

- 26. Susunan seri padaHambatan a b c d R1 R2 R3 Vab Vbc Vcd Vad = Vab + Vbc + Vcd Rs a d I Rs = I R1 I R2 I R3 + + Vad Rs = R1 R2 R3 + +

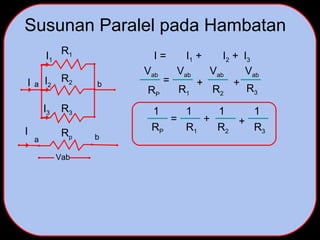

- 27. Susunan Paralel padaHambatan a b R1 R2 R3 I = I1 + I2 + I3 Rp a RP R1 R2 R3 + + Vab RP R1 R2 R3 + + b I I1 I2 I3 I Vab Vab Vab Vab = = 1 1 1 1

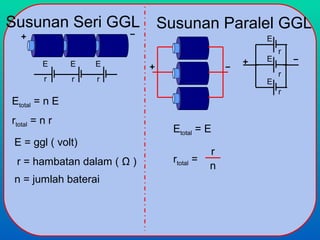

- 28. Susunan Seri GGL E r EE r r Etotal = n E rtotal = n r E = ggl ( volt) r = hambatan dalam ( Ω ) n = jumlah baterai Susunan Paralel GGL E r E E r r Etotal = E rtotal = r n
- 29. Hukum Ohm dalamrangkaian tertutup Untuk sebuah ggl Kuat arus yang mengalir dalam rangkaian I = Kuat arus ( A ) E = ggl ( volt ) R = hambatan luar ( Ω ) r = hambatan dalam ( Ω ) Vpq = tegangan jepit ( volt ) E , r p q R I Tegangan jepit r R E I + = Vpq = I R E = Vpq + I r Hubungan ggl dengan tegangan jepit
- 30.
